Клапан приточно-вытяжной вентиляции в стене

Зачем нужен приточный клапан? Основное предназначение

Устанавливаемые пластиковые окна достаточно герметичные, поэтому количество естественной вентиляции рискованно мало. Это может привести к образованию плесени на поверхности стен, потолков и предметов мебели. К тому же значительно портится микроклимат. Из-за этого ухудшается здоровье человека и появляется еще целый ряд негативных последствий:

Концентрация неприятных запахов. Различные въедливые запахи не могут выходить из помещения никаким образом. Обычная вытяжка не справится с их устранением, запахи никуда не пропадут. Из-за плохой атмосферы может очень сильно разболеться голова.
Огромное количество углекислого газа. Воздух, который выдыхает человек, никуда не уходит из помещения. Таким образом, он скапливается в атмосфере и негативно влияет на состояние человека: усталость, сонливость, слабость, падение иммунитета. А постоянно помещение проветривать трудно, особенно в холодное время года.
Развитие бактерий. Быстро развиваются не только обычные грибки, но и другие опасные бактерии для нашего организма.

Главной функцией приточного клапана является обеспечение поступления свежего воздуха в помещение. Его можно установить самостоятельно без особых затрат. Главное, что конструкция сможет выпускать углекислый газ и запускать в помещение чистый кислород.

Что бы я сейчас делал по-другому если бы проходил путь с нуля

Я бы проверял работу вентиляции с помощью прибора для измерения pm2.5 сразу на демо-стенде производителя.
Я бы проверял на демо-стенде устройство корпуса и блока фильтров: нет ли там щелей.
Я бы не обращался в Minibox. Дело даже не в утечках воздуха, а в подходе к решению моей проблемы.
Я бы ставил не готовую систему с HEPA фильтром, а отдельно вентиляционную установку и отдельно блок фильтров. Вентиляцию я бы смотрел в первую очередь от Turkov: про них были отличные отзывы. Блоки фильтров — например, этот или этот.
Я бы ставил систему с воздухообменом от 600 м3/ч чтобы она была еще тише моей текущей на 350 м3/ч, например, Turkov Capsule 600. Разница в цене c 350 м3/ч небольшая.
Я бы не стал покупать Air Quality Pollution Monitor. Купил бы только AirVisual Pro.
Возможно, поставил бы бризер вместо приточки: это дешевле и проще. Как вариант, Тион с шумоглушителем. Либо посмотрел бы на бризеры, которые могут быть тише Тиона, например, бризер от Xiaomi. Для комнаты, не граничащей с балконом, я рассматриваю это как основной вариант.
Был бы готов к тому, что вентиляция в квартире — во многом случайность. Не знаешь заранее, на какую скорость надо будет поставить вентиляцию или бризер для твоей комнаты. Поэтому не знаешь заранее и уровень шума, даже если съездишь послушать.
Присмотрелся бы к системам с рекуперацией для экономии счетов за электричество и сохранения влажности. В ноябре-декабре у меня уходило 1500 руб на электричество для обогрева воздуха в вентиляции. Изначально я отбросил рекуперацию, думая что по закону ее нельзя делать в многоквартирных домах. Но, похоже, я ошибался.
Проклеивал бы все не обычным, а алюминиевым или армированным скотчем. В комментариях и на форуме ixbt указали, что так лучше, и обычно алюминиевый скотч применяется в вентиляции.

Какие бывают клапаны

Среди большого ассортимента приточных клапанов порой бывает сложно определиться. Данные вентиляционные устройства отличаются по ряду параметров:

возможность регулировать степень воздушного потока самостоятельно или автоматически;
встроенный шумоизолятор и/или утеплитель;
возможность полностью изолировать приточный клапан в случае сильных холодов;
диаметр вентиляционной трубы и внешнее оформление устройства.

Важно! Выбирая приточный клапан, нужно учитывать температурный режим региона проживания. Для более холодного климата используются специальные модели с уплотнителями, возможностью полного закрывания заслонок, усиленным внутренним утеплением.

Выбор можно остановить на оконных конструкциях или стеновых. Последние вентиляционные устройства более мощные, но отличаются по стоимости и требуют бурения стен. Выполнять монтаж оконных приточных клапанов проще, но они менее функциональны.

Популярные производители и модели

Среди большого выбора приточных клапанов есть множество вариантов, отличающихся по стоимости, набору функций, эффективности. К числу наиболее популярных устройств относят:

Приточный клапан КИВ-125, производимый финской компанией, монтируется в стену дома, квартиры, позволяя создать комфортный микроклимат за счет регулярной подачи свежего воздуха. Главные достоинства модели – возможность использовать в механической и естественной вентиляционной системе, а также высокая эффективность до 60 м3/час.
Клапан приточной вентиляции КПВ-125 – качественный отечественный аналог КИВ-125. Подходит для монтажа на стенах толщиной от 30 до 100 см. Высокая производительность (до 60 м3/час), наличие антимоскитной сетки с внешней стороны, утепленный клапан и шумоизоляция – главные преимущества данной модели.
Приточный вентиляционный клапан Vakio KIV подойдет не только для жилых помещений, но также возможен монтаж в офисах, больницах, фитнес-клубах и других местах, где необходимо регулярное проветривание. Оборудование не требует подключения к электросети, за счет автономного функционирования. Данный принцип работы позволяет монтировать устройство вертикально или горизонтально.

Альтернативной приточной установкой является бризер от компании Tion, отличающийся компактностью и бесшумным функционированием. Работает он по принципу приточного клапана, с той лишь разницей, что для прогрева воздуха используется электронагреватель. Такое вентиляционное устройство актуально, когда в помещении зимой низкая температура воздуха.

Приточный клапан в стену: принцип работы, особенности установки и эксплуатации

Время чтения: 5 минут Нет времени?

Современные технологии делают наше жилище все более герметичным. Окна из металлопластика, ламинированные поверхности и натяжные потолки препятствуют естественной вентиляции, из-за чего в домах развивается сырость и плесень. Домочадцы вдруг начинают страдать от аллергии и частых респираторных заболеваний – это тоже побочный эффект полной герметизации дома. Застоявшийся воздух изобилует аллергенами, в нем активно размножаются болезнетворные бактерии им микроорганизмы

Именно поэтому важно вмонтировать в стену приточный клапан, который обеспечит доступ уличного воздуха в комнату и при этом не допустит появления сквозняков

Приточный клапан – несложное устройство для проветривания

Особенности установки в коттеджах

Как правило, в частных домах вентиляция устанавливается по следующему принципу: грязный и влажный воздух принудительно удаляется через вытяжки кухни, ванной комнаты, кладовой и котельной. Затем он проходит через вентиляционную установку и выдувается из помещения через дефлектор на крыше частного дома.

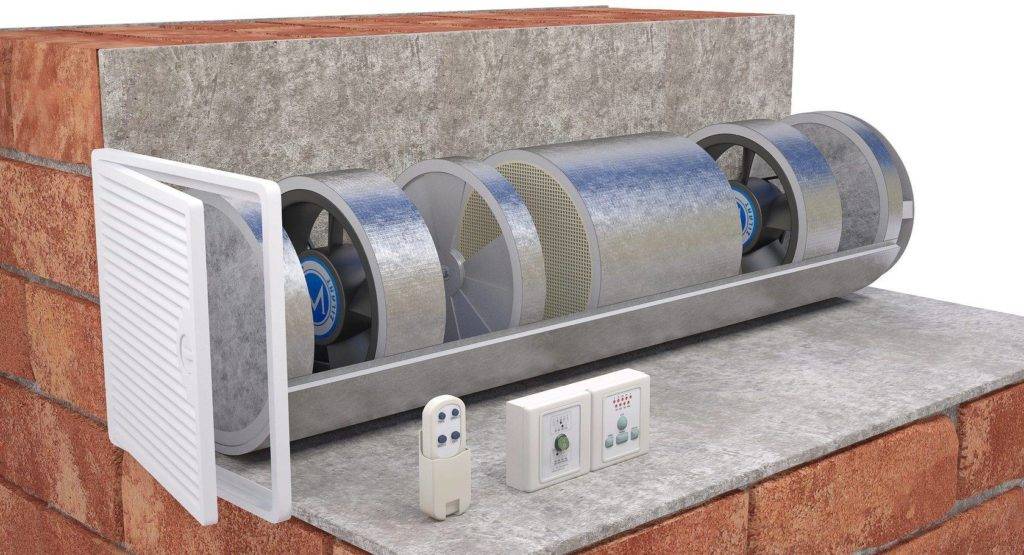

Самым современным решением для частного дома является использование блока принудительной вентиляции с рекуператором. Центральный блок представляет собой прямоугольную коробку с установленными внутри электрическими вентиляторами, организующими систему приточно-вытяжной вентиляции, которая может работать с разной скоростью, обеспечивая неравномерную циркуляцию воздушных масс.

Эффект устройства можно почувствовать, когда в доме много гостей – устройство начинает работать с максимальной эффективностью, обеспечивая наибольшую циркуляцию воздуха во всех комнатах частного дома. Когда дом не занят, вентиляция сокращается до минимума и на достаточном уровне.

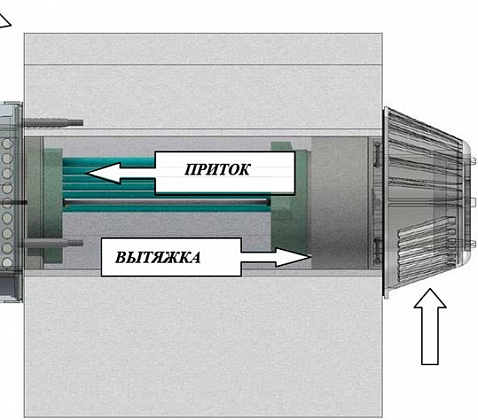

Другой важной особенностью этого аппарата является рекуператор, или, другими словами, теплообменник, который может работать в двух режимах:

Поток воздуха при температуре, скажем, -10°C смешивается с теплым комнатным воздухом, помещение в частном доме наполняется свежим теплым воздухом при температуре +20°C.
Поток теплого воздуха удаляется рекуператором и выходит наружу, снижая тем самым общую температуру в помещении.

Кроме того, блок принудительной вентиляции оснащен специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу, насекомых и пыль. Эти меры необходимы для предотвращения попадания нежелательных микроорганизмов в помещение с воздухом через вентиляцию.

Принцип работы приточного клапана в стене

Если устройство работает правильно, то обеспечивает средний приток воздуха 30м³ в час, достаточное количество для 1-го человека. Система, регулирующая воздухообмен открывает клапан, при повышенной влажности в комнате. Если она установлена в нужно месте, то сквозняков не будет. Принцип работы следующий: воздух попадает сначала в решетку, потом проходит через очищающий его фильтр, далее в канале тепловой и звукоизоляционной части происходит его прогрев. Из-за ограниченного пространства поток становится слабее, и, проходя через заслонку, наконец, попадает в комнату. Таким образом, обеспечивается постоянное вентилирование помещения.

Должна быть работающая вытяжная система;
Чтобы воздух попадал во все комнаты, в дверных проемах должно оставаться небольшое расстояние между дверью и полом.

Если устройство работает правильно, то обеспечивает средний приток воздуха 30м³ в час, достаточное количество для 1-го человека.

Внутреннее устройство конструкции

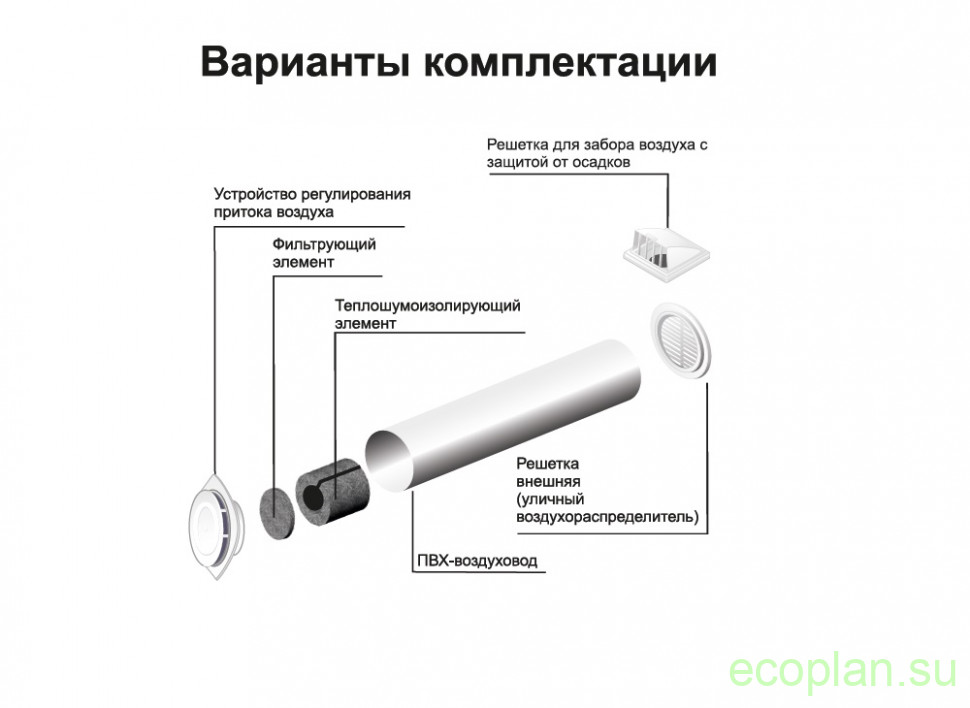

функциональные элементы приточного клапана

Можно встретить множество моделей приточных клапанов на современном строительном рынке. Однако устройство все они имеют общее.

Составные части:

Воздуховод. По этой трубе снаружи в помещение попадают воздушные массы. Чаще всего встречаются воздуховоды, выполненные из пластика.
Решетка вентиляции (ее можно увидеть с внешней стороны стены). Она препятствует попаданию в помещение разного мусора.
Изолирующий шумы состав.
Кольцо и заслонка, выполняющие уплотнительную функцию. Они находятся у стены дома с внутренней стороны. Эти детали способны сдерживать сильные порывы ветра.
Фильтр, в котором приточный воздух подвергается очистке.
Ручка для регулировки вентиляции.

Основные правила выбора конструкции вентиляционного клапана в стене

1. Выбор материала

Для монтажа вентиляционного клапана в стену можно использовать различные материалы, такие как пластик, металл или комбинацию из них. При выборе материала стоит учитывать условия эксплуатации, место установки и дизайн интерьера.

2. Размер и тип клапана

Размеры и тип вентиляционного клапана могут варьироваться в зависимости от вида вентиляции и объема помещения. Также стоит учитывать необходимость регулировки потока воздуха.

3. Уровень шума

При выборе клапана важно обратить внимание на уровень шума, который он может производить при работе. Это особенно важно для помещений, где требуется тишина (спальни, кабинеты)

4. Монтаж и демонтаж

Удобство монтажа и демонтажа также является важным фактором при выборе вентиляционного клапана в стену. Некоторые конструкции требуют специализированных инструментов или профессиональных навыков, что может повлиять на стоимость и время монтажа.

5. Цена и качество

Конечно же, при выборе вентиляционного клапана важно учитывать соотношение цены и качества. При этом не стоит слишком сильно экономить, так как это может привести к плохой работе вентиляции и неудобству в использовании

Критерии выбора приточного клапана

Как правило, руководствоваться нужно не только назначением устройства, но и его параметрами. Чтобы настенный клапан не сломался и прослужил еще долгие годы, следует очень ответственно подойти к изучению технических характеристик

В особенности во внимание нужно принять следующие нюансы:

Необходимая температура. В первую очередь установите, какая температура должна быть оптимальной в помещении. Если вы хотите, чтобы зимой устройство нагревало поступающий воздух, то наличие термического регулятора просто необходимо. Для обычного проветривание подойдет оборудование и без него.
Мощность. Клапан должен обязательно придерживаться нормы и вырабатывать поступающий воздух в пределах не менее 30 кубических метров в час. Но эти данные нужно рассчитывать исходя из объемов помещения, поскольку может понадобиться мощность и намного больше.
Размеры. Такие устройства можно встретить совершенно в разных размерах. Чтобы в помещении они смотрелись гармонично, лучше всего выбирать маленькие модели, которые будут совсем незаметны и идеально впишутся в интерьер. Но, к сожалению, все самые мощные воздуходувы встречаются только в больших размерах.
Управление. Существуют обычные модели и управляемые при помощи дистанционного пульта. Вторые будут стоить намного дороже, зато можно будет контролировать температуру в помещении даже из другой комнаты. Первый предполагает ручную регулировку.
Шумоизоляция и теплоизоляция. Если присутствуют такие функции в системе, то это делает ее только лучше. Изоляция от шумов поможет подавить все мешающие6 звуки со стороны улицы, а теплоизоляция не даст теплому воздуху выходить из помещения. Наоборот, при наличии нагревателя он будет поступать даже горячим.
Производитель. Самым важным критерием является фирма и производитель. Нужно выбирать только проверенные модели, о которых есть проверенные и настоящие отзывы

Никогда не обращайте внимание на дешевые модели, которые совершенно никому неизвестны, ведь они могут очень сильно подвести.

Стоит уделить персональное внимание каждому критерию, чтобы точно не промахнуться с выбором. Специалисты в магазине подскажут наиболее лучшую модель, исходя из представленных характеристик помещение

Поддерживать хороший микроклимат в помещении очень важно и для самой комнаты, и для собственного здоровья

Виды настенных клапанов

Существует целая классификация подобных устройств. Все они отличаются по техническим характеристикам, однако принцип работы остается тем же самым. Можно выделить следующие критерии разделения клапанов на виды:

по форме:
- прямоугольные;
- круглые;
по назначению:
- домашние;
- промышленные;
по оснащению:
- теплоизоляционные;
- шумоизоляционные;
- с дополнительными элементами;
- регуляционные и т.д.

Классификация зависит от параметров и дополнительных опций. Выбирать устройство нужно в зависимости от того, какой функционал нужен. Если необходимо обыкновенное проветривание помещения несколько раз в день, то подойдет и самое обычное устройство. А если вы хотите использовать клапан как кондиционер – тут нужно приобретать многофункциональное оборудование.

Подготовка к монтажу

Правильная вентиляция с самого начала хорошо продумана. Ошибки, допущенные в вычислениях, тогда будут практически невозможны или слишком дороги для исправления. Лучше делать все с самого начала.

Для облицовки цоколя можно использовать самые разнообразные материалы. Нет никаких специальных строительных стандартов. Но конструкция вентиляционной системы или свайного фундамента должна быть рассчитана в соответствии с весом СНиП и ГОСТа. Иначе дом не продержится долго, или в нем будет просто неудобно жить.

При проектировании системы вентиляции дома важно учитывать это:

Наличие плиты или камина в комнате.
Каждый номер и коттедж в целом.
Население.
Необходимость и тип воздушных фильтров, которые должны быть встроены в систему.
Индивидуальные архитектурные особенности здания и многое другое.

На кухне воздух должен быть заменен со скоростью 60-100 м3 /ч в зависимости от типа плиты. А если это газовая плита, то ее необходимо менять из расчета не менее трех раз в час на объем кухонного помещения. В ванных комнатах и туалетах скорость воздухообмена должна составлять 25-50 м3/час.

Для внутренних стоков вентиляция должна осуществляться отдельно с помощью вентиляционной трубы от общей стояковой трубы. Также рекомендуется, чтобы вентиляционный канал над кухонной плитой работал отдельно. А суммировать проток из него и ванную в одну шахту не получится. Это может привести к утечке канализации “амбра” на кухню.

При подготовке конструкции также необходимо учитывать размеры и мощность вентиляционных каналов, мощность системы отопления и размеры вентиляторов. Вам нужно вычислить множество параметров. И все они должны быть точными и безупречными, иначе эффективность вентиляции будет не такой, какой мы хотим.

Однако проектирование вентиляции для большого дома лучше всего заказывать у специалистов в этой области с соответствующей инженерной квалификацией. Здесь цена ошибки может быть слишком высокой.

Назначение стенового клапана

Не секрет, что пластиковые окна обладают полной герметичностью. Замена старых деревянных рам на новые, пластиковые, приводит к существенному ухудшению обмена воздуха, за который ранее отвечала естественная вентиляция.

Наряду с повышенной защитой от шума и сохранением тепла в холодный период, что, безусловно, является преимуществом, установка пластиковых окон дает и отрицательный эффект. Он как раз связан с повышенной герметизацией жилых помещений.

В результате наблюдается возрастание концентрации углекислого газа. Она может вырасти до опасных для здоровья значений.

Нехватка кислорода приводит к головной боли, повышенной утомляемости, отрицательно сказывается на работоспособности человека. Могут обостриться хронические заболевания.

Кроме этого, в таких комнатах и квартирах повышается влажность воздуха. Ее увеличение способствует развитию колоний микроорганизмов, часть которых является болезнетворными.

Если такие условия сохраняются достаточно продолжительное время, в помещениях наблюдается развитие плесени. Все эти факторы особенно опасны для детей и аллергиков, а также для людей, которые имеют слабый иммунитет.

Выход один – использовать клапан для проветривания. С его помощью можно обеспечить саморегулирование микроклимата в любых помещениях, предназначенных для человека.

Приточный вентиляционный клапан в стену предназначен для работы как в жилых сооружениях, так и в постройках производственного и общественного назначения.

Он может быть составным элементом любой схемы вентиляции из тех, что используются в настоящее время в строительстве.

Особенно актуальна его установка в частных домах или квартирах, где растут маленькие дети и живут большие семьи. Он, безусловно, необходим в системе вентиляции офисов, а также кинотеатров, концертных залов и т. д.

Естественная вентиляция в старых постройках, где был сделан капитальный ремонт с заменой окон, нуждается в модернизации, так как она практически утрачивает работоспособность.

Подачу атмосферного воздуха в этом случае лучше всего можно организовать при помощи приточных клапанов.

Особенности монтажа воздуховода

Перед установкой клапана необходимо определиться с местом его расположения. Лучшим для этой цели считается место возле радиатора отопления на несущей стене.

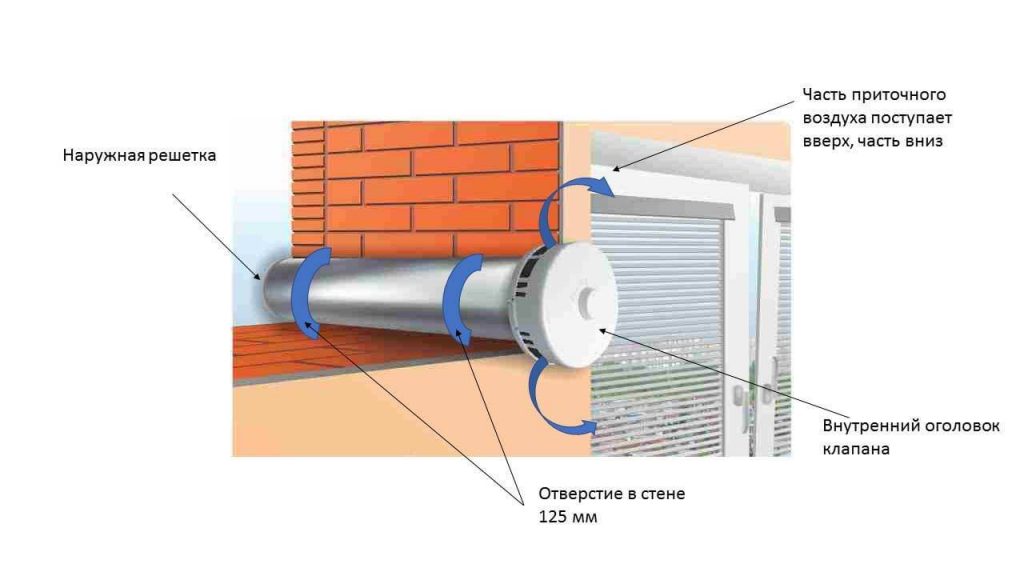

Устройство приточного прибора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент

Шаг 1. Бурение отверстия для установки воздухообменника. Диаметр отверстия должен быть немного больше трубки клапана. Это позволит правильно выставить устройство и надёжно зафиксировать его в стене.
Шаг 2. Снаружи на стене в районе размещения устройства необходимо предусмотреть защиту от дождя. Если нет возможности этого сделать ( выход клапана будет располагаться в недоступном для работы месте), отверстие нужно проделать с небольшим наклоном в сторону улицы. Так дождевые капли не будут попадать в прибор.
Шаг 3. Устанавливается приточный клапан в стену и фиксируется с помощью строительной пены.

Для установки прибора потребуется пробурить стену

Тонкости, которые нужно знать

Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:

Под подоконником, рядом с батареей.
На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).

В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.

Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Организация вентиляции с выходом в стену

Система вентиляции дома не может быть основана на одном принципе. Важнейшее значение имеет целостный подход. Постоянный воздухообмен может быть обеспечен только при достаточной подаче воздуха. Вот почему так важны естественные способы введения чистого воздуха и принудительная вентиляция в стене. В первом случае речь идет о вентиляции дома путем открытия окон.

Естественная вытяжка

Вытяжка естественного воздуха относится к набору средств для прокладки вытяжных каналов без использования вентиляторов наружного воздуха. Из-за низкой эффективности и зависимости от внешних погодных условий эти системы требуют хорошей подачи воздуха. При оснащении дома естественно функционирующим вентиляционным каналом необходимо продумать его выход в каждом помещении здания и оснастить эти помещения приточными клапанами, которые устанавливаются на стене напротив вытяжного проема.

Установки принудительного действия

По сравнению с естественной вытяжкой, капот с принудительной вентиляцией через стену снаружи оснащен электродвигателем с крыльчаткой, которая всасывает отработанный воздух из жилого помещения. В зависимости от площади помещения или всего здания такие блоки могут иметь разную вместимость. Полноценная система также оснащена приточными вентиляторами, вдувающими массу снаружи в интерьер, которые работают одновременно с вытяжными вентиляторами.

Скорость воздуха в доме в этих условиях составляет от 5,5 до 3 кубических метров в час, что похоже на легкий ветерок. Поэтому такие установки могут вызывать дискомфорт у особо чувствительных людей.

Комбинированное устройство вентиляции

Схема вентиляции со смешанными фильтрами основана на принципе прокладки сети разветвленных воздуховодов для естественной конвекции воздушных масс и оснащения отдельных помещений приточной арматурой. Кроме того, в местах, где водяной пар и влага накапливаются больше всего, через стену организуется принудительная вентиляция снаружи в виде надстенных устройств.

Эта система является наиболее эффективной, так как обеспечивает гибкость при очистке. При хорошей внешней тяге можно избежать использования электроприборов, тем самым сэкономив расходы.

Какой вариант лучше

Аргументы в пользу естественной и комбинированной вентиляции:

Приемлемые финансовые затраты на установку и эксплуатацию.
Минимальное потребление электроэнергии. Вытяжные вентиляторы в комбинированных системах работают с перерывами и потребляют в общей сложности 100-200 Вт/ч. Для воздухозаборников с подогревом потребуется больше – около 500 Вт на комнату.
Естественная принудительная вентиляция способна обеспечить нормативный воздухообмен в одно- или двухэтажном здании, особенно в бунгало.
Нет необходимости выделять площадь в здании для размещения вентиляционного оборудования и прокладки воздуховодов.
Устраняет необходимость в техническом обслуживании агрегата, ежегодной очистке фильтров и воздуховодов.

И последний нюанс: если принудительная вентиляция изначально не предназначалась для дома, выделение места для воздуховодов будет затруднено. Вам нужно будет творчески подойти и разместить вентиляционные каналы под полом или в деревянных потолках, чтобы пройти через помещения. Кроме того, часть жилой площади будет занята бытовой техникой, о чем эксперт рассказывает на видео:
