Схемы и инструкции по кладке вентканала из кирпича

Выполнение работы

Строительство вентканала

Раствор для кладки из кирпича шахты вентиляции обязан быть таким же, как во время строительства стен несущих. Необходимо применять пропорцию 1 к 3, на одну часть цемента три части песка.

При подборе песка необходимо предпочтение отдать чистому материалу. Невысокий сорт не даст возможность подготовить качественный раствор, что со своей стороны повлечет ослабление всей конструкции. При этом песок должен быть сухим. При применении мокрого материала потребуется малое число воды. Цемент должен быть не меньше марки М500. Он выделяется высокой эластичностью и значительной прочностью. Следует проверять его период годности, просроченный продукт задействовать полностью запрещается.

Подготовив все компоненты их необходимо перемешать в сухом виде

Вода вводиться в раствор минимальными количествами, при этом важно контролировать консистенцию. Для этого необходимо чуть-чуть наклонить емкость, в которой готовится раствор

Если он не выливается за борта, значит достигнута нужная консистенция.

Наиболее распространенный на данное время канал вентиляции создается со сдвоенной кладки из кирпича и именно по вертикали квадратным ходом.

Подобная конструкция гарантирует максимально эффективную систему вентиляции, которая будет делать собственное назначение не зависимо от времени года.

Работа начинается с подготовительной маркировки, которая дает возможность точно расположить вентиляционный компонент. Для производства шаблона можно применять фанеру или прессованный картон.

Отлив над шахтой

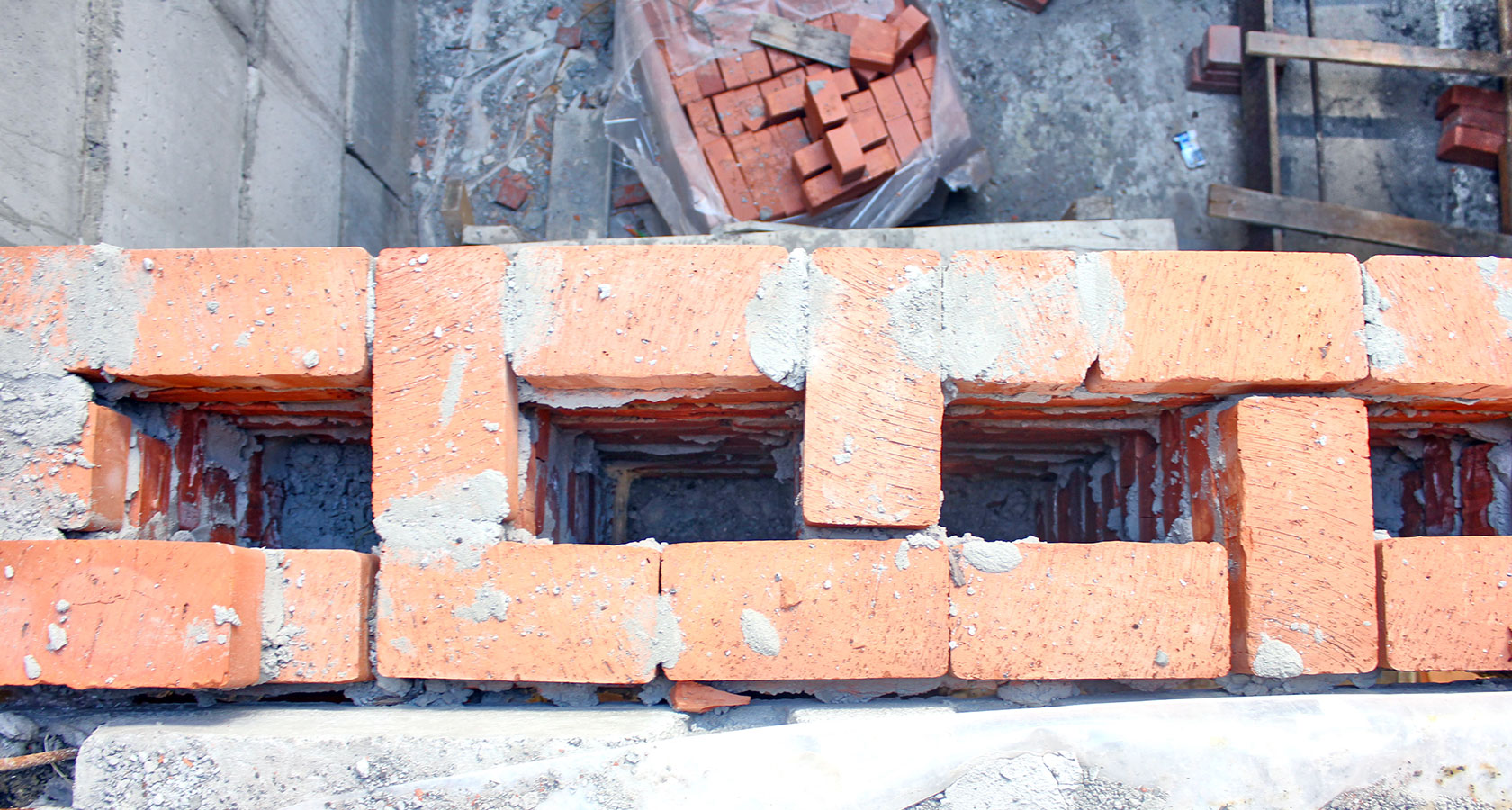

Укладка кирпича начинается с угла стены. Устройство первого канала можно выполнить, когда положены 1,5 — 2 кирпича. Между каналами в первую очередь необходимо оставлять расстояние шириной в 1 кирпич.

Укладка кирпича выполняется вплотную.

Весь раствор изнутри канала обязательно должен устраняться. В другом случае спустя какой то период времени он может отвалиться от поверхности стены и благодаря этому замусорить шахту. Необходимо помнить и о таком моменте как увязка. Каждый новый ряд обязан быть сделан со смешением. Швы не обязаны быть друг над другом, это ослабит конструкцию.

В том варианте если в близи с шахтой вентиляции размещается дымотвод, обязательно необходимо сделать кладку сплошного типа из кирпича силикатного.

Технология кирпичной кладки вентиляционных каналов

Вытяжные вентканалы в кирпичном доме способны удалять тепло вместе с отработанным воздухом, поэтому рекомендуется при проектировании заранее предусмотреть довольно эффективную деталь – изгиб в форме кирпичной лесенки. В этом случае возникнет препятствие для преждевременного оттока нагретых воздушных масс.

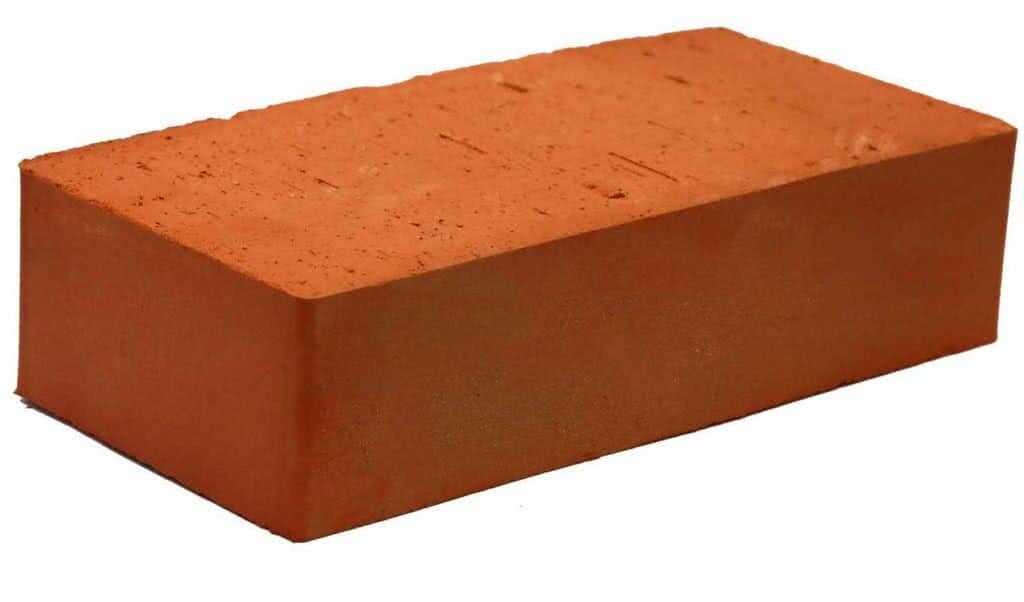

Кирпич: каким он должен быть, замечания по кладке

Для возведения кирпичных стен в жилых строениях принято брать на вооружение полнотелый камень. Если возникла необходимость в использовании во время кладки пустотелых облицовочных аналогов, все выемки в них необходимо заполнять рабочим раствором либо глиной. Силикатный кирпич не подойдет для формирования качественных воздуховодов, этот материал имеет свойство разрушаться под пагубным воздействием температурных перепадов.

Нередко при создании вентиляционного канала возникает необходимость в кирпичах, имеющих нестандартные параметры, например, при перевязке швов, при формировании зон прилегания стенок. Механическая обработка материала осуществляется с применением следующих инструментов:

• болгарки;
• молотка-кирочки или кельмы;
• специфичных механизмов для резки.

Чтобы сэкономить, лучше обрабатывать таким образом бой, то есть кирпич со сколами, отсутствующими углами.

При составлении сметы на материал принимают во внимание несколько условий:

этажность здания;
геометрические характеристики каналов, конфигурацию;
в отношении осадочных швов – важность отделки;
площадь помещений;
необходимость в осуществлении перевязки с эксплуатируемой кладкой;
стоимость и вид кирпича.

Специалисты отмечают, что на итоговую стоимость работ не оказывают влияния такие факторы, как марка материала, его цвет, степень стойкости к промерзанию.

Для сооружения вентканалов следует использовать рядовой полнотелый керамический кирпич

Особенности приготовления раствора

Для устройства вентканалов используется тот же раствор, что и для возведения внутренних кирпичных стен. Замес будет иметь оптимальную крепость, если во время сборки компонентов тщательно соблюдать пропорции:

• нужно взять 3 части строительного песка, непременно очищенного;
• 1 часть цемента марки М500.

Сухие компоненты заранее соединяют, в них дозированными частями вливают воду, непрерывно помешивая смесь. Нужно добиться такой характерной консистенции замеса, чтобы при наклонении емкости раствор не выливался.

Раствор для кладки кирпича должен быть довольно густым

Очередность выполнения кладки

Все работы сводятся к следующим этапам:

Тщательное составление чертежа будущей конструкции.
Нанесение разметки – здесь используется описанный выше складной шаблон.

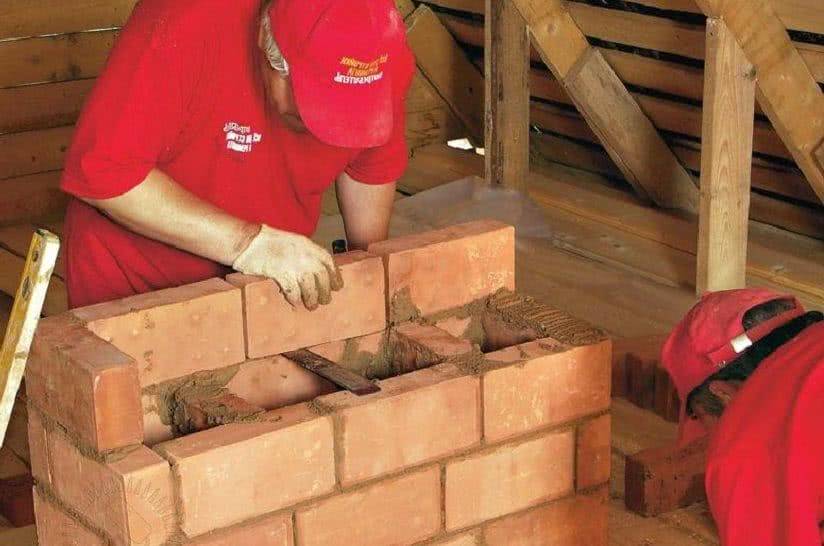

Выкладка первого ряда в строгом соответствии уровню, в процессе используется деревянный короб либо буйки

Важно придерживаться прямолинейности всех углов и поверхностей.
Если кладка осуществляется в условиях высокой температуры, чтобы обезопасить кирпич от чрезмерной сухости, нужно периодически смачивать его водой – тогда можно добиться улучшения сцепки раствора и материала.
Выкладывается в соответствии с чертежом все до 4 ряда.
На кирпичи монтируются буйки – их выкладывают, придерживаясь уровня, непосредственно в канал. Эти элементы защищают воздуховод от мусора, неизменно сопровождающего монтажные работы, помогают соблюдать строгую геометрическую форму отверстия.
Буйки перемещают через каждые 7-8 рядов.
Если при проектировании были выявлены шансы на то, что в помещение и расположенные поблизости вентиляционные коммуникации будут вместе с воздухом попадать продукты сгорания, лучше воспользоваться кладкой, выполняемой по схеме «впритык».

Во время работ важно тщательно соблюдать одинаковую толщину швов

При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

Во время работ важно тщательно соблюдать одинаковую толщину швов. При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

При кладке необходимо выдерживать форму углов и тщательно соблюдать одинаковую толщину швов

Какие ошибки допускают при сооружении вентиляции

Специалисты выделяют несколько ошибок, которые допускаются при возведении конструкции самостоятельно:

1. Игнорирование системой в закрытых помещениях. Чаще всего это комнаты, кладовые, не имеющие окон. В них не циркулирует воздух, что приводит к быстрому размножению плесени, грибка. Исправить данную проблему можно, оснастив помещение искусственным источником подачи и вывода воздуха.
2. Трещины, отверстия в стене, через которые заходит холодных воздух с улицы. В таком случае необходимо заделать все трещины, а отверстия можно закрыть вентилятором или вытяжкой, которая будет предотвращать попадание холодного воздуха внутрь и выводить теплый наружу.
3. Не предусмотрены технические щели в дверях, чтобы воздух мог функционировать естественным образом. Оптимальными размерами дверных отверстий являются 80×80 или 150×150 мм. Если их нужно замаскировать, то для этого подойдет декоративная решетка.
4. Установка пластиковых окон. Они имеют самые высокие показатели герметичности, что делает невозможным естественную циркуляцию. Такая ситуация приводит к образованию химических веществ, которые выделяет пластик, грибка и плесени. Чтобы избежать таких проблем, нужно постоянно пользоваться системой проветривания помещения, установленной в пластиковом окне.

Самостоятельное обустройство вентиляционной системы в кирпичных зданиях часто сопровождается появлением повторяющихся ошибок. Во-первых, в помещениях без окон не предусматривают канал, в этом случае повышается влажность воздуха, на стенах образуются плесень и грибки. Для решения этой проблемы достаточно обустроить воздуховод с производительностью 15 м³/ч.

Наружную стену оснащают отверстием, полагая, что его будет достаточно для полноценного воздухообмена. В него нужно установить вентилятор, а окружающий кирпич защитить с помощью гидрофобного состава, чтобы в зоне «окошка» не скапливалась влага.

Чтобы улучшить циркуляцию воздуха в доме, межкомнатные двери можно оснастить вентиляционными решетками

Если во внутренних дверях не предусмотрены вентиляционные отверстия (достаточно щели у нижнего края полотна), будет нарушена эффективная цикличность потоков.Чтобы решить эту проблему, не искажая интерьерную композицию в помещениях, можно оснастить двери декоративными решетками или втулками, которые будут пропускать чистые либо отработанные воздушные массы. Общая их площадь может варьироваться в рамках 80-150 см².

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

1. Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
2. Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

1. Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
2. Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Способы улучшения вентиляции

Вентиляционные каналы в кирпичной кладке не идеальны, у них есть свои недостатки. Вместе с воздухом за пределы здания уходит много тепла. Уменьшить теплопотери можно при помощи изгиба канала. Кладка выполняется лесенкой, заполняя ниши раствором. Далее камни кладут ребром, а поверх выводят новый ряд кирпичей.

Внутри канала будет образовываться конденсат, который приведет к переувлажнению кирпичей. Следствием этого является ухудшение тяги. Предотвратить это можно если придерживаться требований СНиП. От просвета дымохода до внешней поверхности стены должно быть следующее расстояние:

• полтора кирпича, если температура 0…-20 градусов;
• два кирпича, если температура -20…-30 градусов;
• два с половиной кирпича, если температура -30 градусов.

Дома высотой в несколько этажей имеют наклонный вентканал, выполненный из тесаного кирпича для уменьшения сопротивления потоку воздуха. После окончания работ рекомендуется определить место возникновения засора. Сделать это можно железным шаром, имеющим диаметр 100 мм. На той высоте, где шар будет испытывать максимальное сопротивление и будет считаться местом засора.

Немного теории

В начале нашего повествования мы рассмотрим важнейшие теоретические аспекты, которые необходимо знать. Без данных знаний процедура создания вентиляционной системы не увенчается успехом.

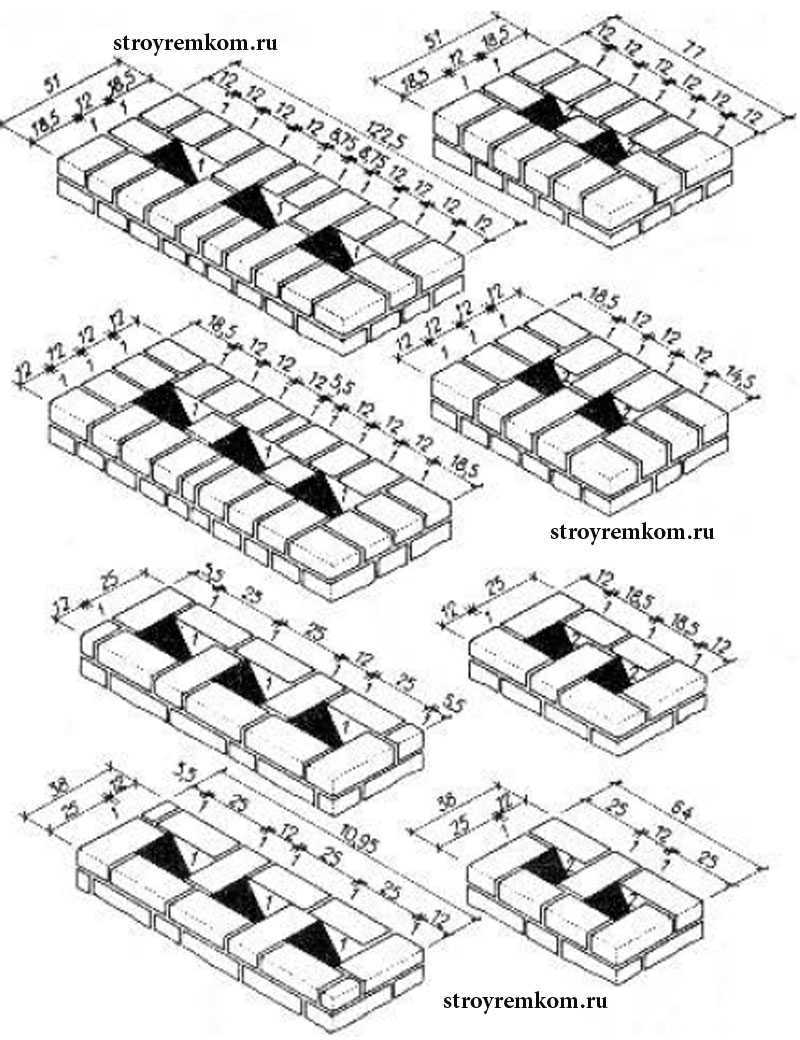

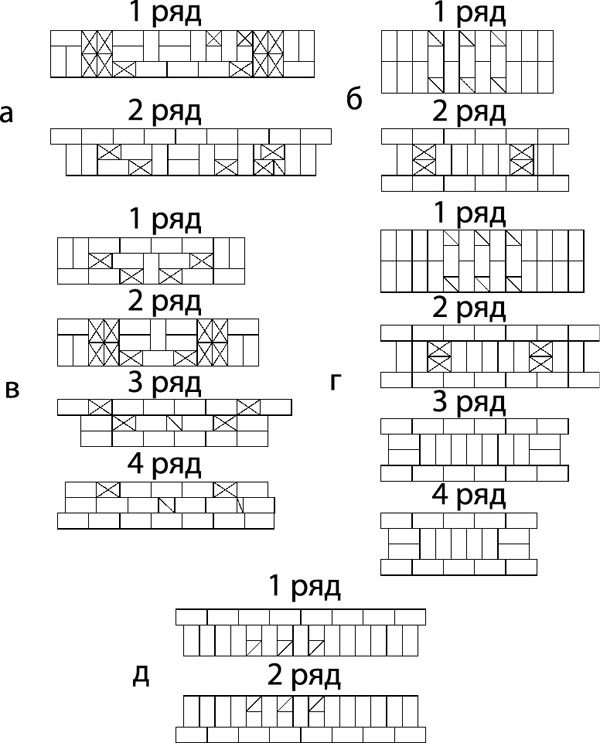

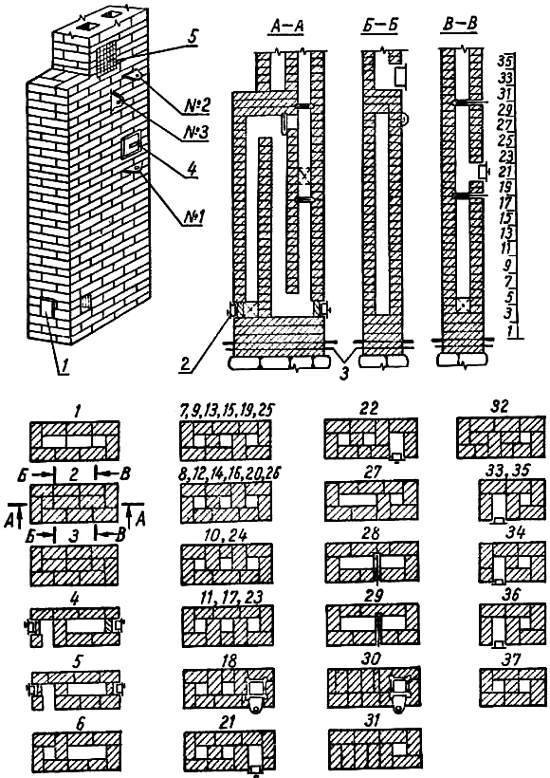

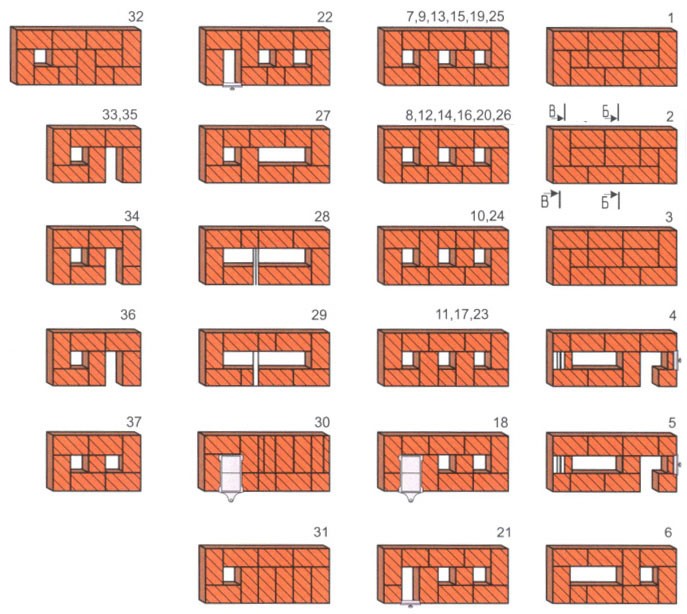

Порядовка кладки канала для стены в полтора кирпича

Способы организации вентиляционной системы

Сегодня активно применяются две методики обеспечения циркуляции воздуха в помещениях: естественная и механическая.

Естественная

Предполагает осуществление воздухообмена за счет разницы давления внутри здания и за его пределами. При использовании такой методики свежий воздух будет поступать в помещение по средствам организованных отверстий в перекрытиях.

В таком случае кладка вентканалов из кирпича должна осуществляться еще на этапе строительства дома. Для того чтобы повысить эффективность такой системы, рекомендуется установить в каналы дефлектор.

Это особое аэродинамическое устройство, которое создает область пониженного давления. При увеличении амплитуды данного показателя повышается тяга.

Механическая

Такой проект гораздо сложнее реализовать своими руками, однако он придает более высокую эффективность системы. Заключается он в использовании различных вентиляторов или эжекторов. Они устанавливаются прямо в вентиляционные шахты.

Стоит отметить достоинства данного метода:

• Увеличение тяги в несколько раз, по сравнению с естественной системой.
• Позволяет устанавливать специальные фильтры, которые будут очищать воздух от пыли.
• Существует возможность создания климат-контроля в доме за счет установки сплит-систем.
• Он никак не зависит от погодных условий, следовательно, способен создать благоприятные условия даже в регионах с суровым климатом.

Система комбинированной вентиляции

Однако среди всех этих достоинств проскальзывает и один серьезный недостаток – внушительная цена. В частности, затраты будут на покупку специального оборудования и на электроэнергию (узнайте также как организовать печную кирпичную трубу своими руками).

Основные требования

Первым делом нужно ознакомиться со списком основных требований, чтобы знать к чему стремиться. Эти указания содержатся в СНиП 2.04.05-86, который затрагивает аспект вентиляции и кондиционирования.

На данном фото вы можете увидеть шахту, которая рассчитана сразу на два помещения. Такое решение весьма разумное, так как сокращает количество операций

1. Вентиляционная шахта из кирпича должна строиться только при наличии проектной схемы здания и с соблюдением всех правил и норм.
2. Для удаления воздуха из отапливаемых помещений необходимо создать систему вентиляции с естественным побуждением. Продукты сгорания от печей должны удаляться по средствам дымового канала.
3. Размещать вентканалы из кирпича нужно с учетом правил пожарной безопасности. В частности, не допускается их расположение в непосредственной близости от печей или каминов. Если не учитывать данное правило, в случае возникновения пожара они станут катализаторами возгорания.
4. Решетки на венткалах должны быть такими, чтобы их ячейки были всегда открытыми. Желательно, чтобы они не имели вертикальных выступов.

Решетку можно декорировать и тогда отверстие приобретет презентабельный внешний вид

1. Размеры вентиляционных каналов из кирпича для дымоотвода должны быть такими, чтобы обеспечивалось требуемое сечение.

Выбирать его нужно исходя из тепловой мощности печи:

• 14х14 см – при мощности не более 3,5 кВт.
• 14х20 см – при мощности 3,5-5,2 кВт.
• 14х27 см – при мощности более 5,2 кВт.

Факторы, от которых зависит тяга

В холодное время года разница температур между улицей и помещением будет значительной. В такой ситуации значительно увеличивается количество выводимого воздуха. Проще говоря, чем теплее на улице, тем меньшее значение тяги требуется.

Тяга – это скорость продвижения воздушных потоков. От неё напрямую зависит количество выводимого из помещения воздуха. Также на этот показатель оказывает влияние и площадь сечения вентиляционного канала. Чем она больше, тем сильнее тяга.

В итоге можно отметить, что для холодных регионов нашей страны требуется более эффективная система вентиляции.

Подготовительные работы

Очистка места для вентканала от мусора и земли. Перед началом работ необходимо очистить место, где будет установлен вентканал, от мусора и земли.

Подготовка кирпичей. Необходимо проверить качество и размер кирпичей. Они должны быть последовательны по размеру и иметь одинаковую форму

Важно выбирать кирпичи с ровной поверхностью и без видимых дефектов

Подготовка инструментов. Для кладки вентканала потребуются следующие инструменты: клещи, молоток, кирпичная лопатка, монтажный уголок, стальной шнур, мерный инструмент и плоскогубцы.

• Клещи – используются для подъема кирпичей, тяжелых предметов, упаковок.
• Молоток – используется для расщепления кирпичей по нужному размеру.
• Кирпичная лопатка – необходимо для нанесения и разравнивания кладочной смеси на кирпич.
• Монтажный уголок –специальный инструмент, необходимый для измерения и корректировки направления укладки.
• Стальной шнур – используется для проведения линии горизонта.
• Мерный инструмент – используется для измерения соответствующих размеров.
• Плоскогубцы — необходимы для обрезки рельсов под нужный размер.

Определение длины и ширины вентканала. Тщательно изучив проект вентканала, определите ценность длины и ширину. Используйте монтажный уголок и стальной шнур для измерения и установки границ для кладки вентканала.

Подключаем вытяжку

Иногда мощности вентиляции для кухонного помещения оказывается недостаточно. На помощь приходит вытяжка, удаляющая неприятные запахи. Только необходимо осуществить ее правильное подключение к каналу системы вентилирования.

Подсоединение выполняется специальными переходными элементами и воздуховодами, все соединения должны быть герметичными.

Подключенная труба для вытяжки воздуха не должна являться помехой и перекрывать вентканал полностью. Если она не работает, воздух уходит по основной системе посредством тяги.

Для нормальной работы вытяжки следует предусмотреть отсутствие преград для хождения воздуха – сделать максимально короткий воздуховод, постараться исключить поворотные участки, использовать только гладкую трубу.

Основные критерии устройства вентиляционного канала

1. Прочность и надежность

Монтаж вентиляционного канала из кирпича требует соблюдения основных требований к прочности и надежности. Конструкция канала должна выдерживать технологические нагрузки при укладке кирпича и обеспечивать стабильность и надежность в эксплуатации.

2. Минимальный уровень шума

Классическая схема устройства вентканала из кирпича предполагает подачу и отвод воздуха через рабочие промежутки канала. Поэтому надо учитывать вопросы шумоизоляции. Конструкция вентиляционного канала из кирпича должна уменьшать уровень шума до минимально возможного, чтобы избежать проблем с законодательной нормативной базой.

3. Высокая эффективность

Схема устройства вентиляционного канала должна обеспечивать высокую эффективность приточно-вытяжной вентиляции, что способствует обеспечению оптимальных условий микроклимата в помещении.

4. Соблюдение гигиенических норм

Одно из важных требований к вентиляционной системе – соблюдение гигиенических норм воздухообмена. Для удовлетворения этого критерия каналы из кирпича должны иметь гладкие сверху звенья, не имеющие углублений, где могут скапливаться пыль и грязь. Качественное устройство вентканала из кирпича – залог того, что вы будете заправлять в свою жизнь только свежим воздухом.

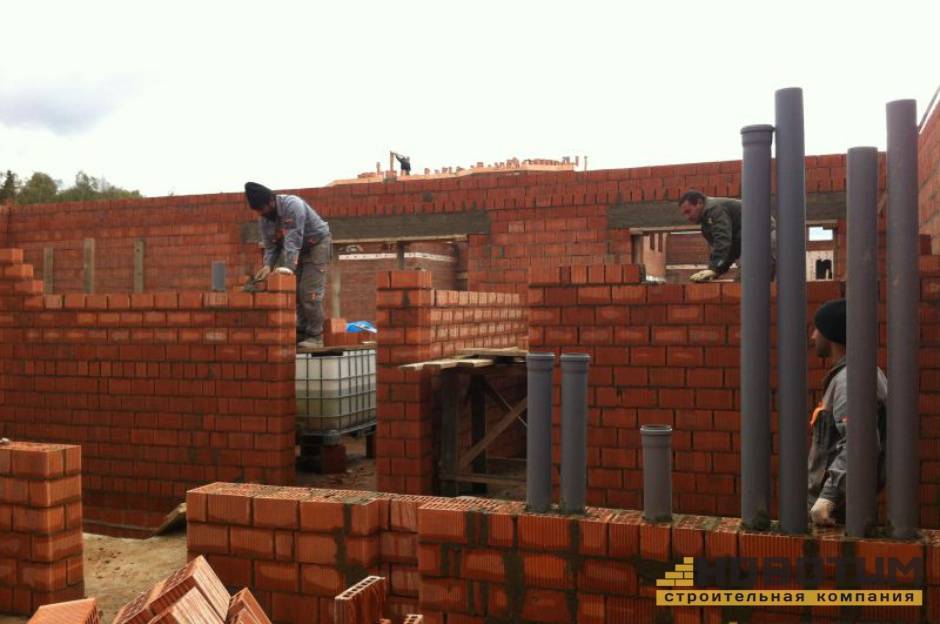

А если без кладки

Рукодельный канал вентиляции в стенах из кирпича выполняется с использованием труб. Но и в данном случае необходимо, чтобы в любой комнате был свой воздуховодный канал. Один из выходов должен быть на высоте 2 метра над основанием (можно и выше) в середине стены снаружи (втягивает уличный воздух). Второй — на крыше (убирает воздух из дома). К нему сводят все каналы. Труба должна возвышаться на метр над крышей. Входные отверстия для решёток находятся под поверхностью потолка, не ниже 10 см. Запираются заслонками, которые регулируют воздушный поток.

Соединять можно вытяжки из сауны-кухни, ванной-туалета. Все 4-ре могут быть соединены на чердаке

Важно, чтобы в соединительных местах были хорошие уплотнители. Сведения «в букет» разрешено делать исключительно в случае, если службы расположены на одной стороне дома

В одноэтажном доме их можно устанавливать в потолке (выходят на крышу через чердачный этаж). На чердаке трубы необходимо утеплить.

Для стояков природной вентиляции трубный диаметр — 125 х 150 мм, принудительной — 100 х 125 мм. Выбор материалов зависит от того, что понравится владельцу и стоимости. Могут быть из полимерных материалов, покрытой цинком стали, асбоцемента, бетона. При установке труб опускают в пространство между стенками и цементируют. Важна герметичность в месте выхода венттрубы на крышу. Чтобы это сделать применяют проходной компонент из резинового материала или силикона. Воздуховодный канал и выход вытяжки соединяются гофротрубой.

А если без кладки

Самодельный вентиляционный канал в кирпичных стенах делается с применением труб. Но и в этом случае нужно, чтобы в каждой комнате был собственный воздуховод. Один из выходов должен находиться на высоте два метра над фундаментом (можно и выше) внутри наружной стены (втягивает воздух с улицы). Второй — на крыше (удаляет воздух из дома). К нему сводят все каналы. Труба должна возвышаться на метр над крышей. Входные отверстия для решеток находятся под потолком, не ниже 10 см. Закрываются заслонками, которые регулируют поток воздуха.

Объединять можно вытяжки из сауны-кухни, ванной-туалета. Все четыре могут быть объединены на чердаке

Важно, чтобы в местах соединений были надежные уплотнители. Сведения «в букет» можно делать только в том случае, если службы находятся на одной стороне дома

В одноэтажном доме их можно монтировать в потолке (выходят на крышу через чердак). На чердаке трубы следует утеплить.

Для стояков естественной вентиляции диаметр труб — 125 х 150 мм, принудительной — 100 х 125 мм. Выбор материалов зависит от того, что понравится хозяину и цены. Могут быть из полимеров, оцинковки, асбестоцемента, бетона. При монтаже труб опускают в пространство между стенами и цементируют. Важна герметичность в месте выхода венттрубы на крышу. Для этого используют проходной элемент из резины или силикона. Воздуховод и выход вытяжки соединяются гофрированной трубой.

Вытяжная шахтная система

Шахты естественной системы вентиляции ставятся на крыше дома, по аналогичности с дымовой трубой печки. Они бывают частным каналом или иметь канал, объединенный с вентиляционным. Шахты со своим каналом делаются путем кладки из кирпича с теплоизоляцией фибролитом или каркасным утолщенным теплоизолятором. Шахты второго типа – из кирпича с заполнением из теплоизоляционого и влагоустойчивого материала (пенополистирол, ячеистое стекло, керамзитовый песок и др.) или с теплоизоляцией из досок толщиной 40 мм, покрытых кровельной сталью сверху слоя войлока (ваты на минеральной основе), пропитанного глиняным раствором и оштукатуренного.

Обозначение высоты вытяжных шахт.

Высота шахты над крышей должна подходить следующим условиям:

1. В случае ее расположения около конька крыши, устье шахты (отверстие вытяжки) должно находиться выше конька более чем на 0,5 м.
2. При удалении от конька на расстояние 1,5-3 м устье может находиться в одном уровне с коньком.
3. Если до конька более трех метров, то отверстие размещается по стороне угла в 10? к горизонту с вершиной на коньке.
4. В помещениях, где готовится еда, высота шахты должна быть не менее 1 м.
5. Высота устья над кровлей в обыкновенных домах принимается порядка 1 м; а в случае сильных выбросов с резким запахом (факельный выброс) – не менее двух метров.
6. Если появляется риск очень больших загрязнений воздуха, то шахту придется поднять на высоту не менее трех метров.

Вернуться к началу

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич

Полнотелый керамический кирпич выдерживает высокие температуры

Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

• К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
• Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
• Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
• Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы

Стальной дымоход с одним коленом при выходе из котла

При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

• Дымовой канал может включать только 1 колено – при выходе из печи или котла.
• Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
• Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы

Асбестоцементные трубы для дымохода

Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.

Варианты конструкции систем

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

Стеновая труба

Кирпичный дымоход монтируют во внутренних стенах

Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба

Кирпичный дымоход на собственном фундаменте

Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.

Фактический навык

Устройство вентиляционного каналаделается с учетом принципиальных моментов:

• Шаблон ложится на кладку так, чтобы собственным торцом он примыкал к поверхности поперечной стены изнутри. Обводятся при помощи мела отверстия — будущие сечения каналов. Необходимо не лениться и то и дело проверять при помощи этого шаблона, нет ли сдвигов во время строительства конструкции. Похожие нарушение могут отразиться на хорошей работе вентиляции.
• Форма канала может быть прямоугольной (часто используется) или квадратной. Стены и перегородки между ними укладывают в 1 кирпич толщиной.
• Каналы укладывают вплотную, подрезая раствор.

• Выполняется однорядная перевязка укладки рядом с вентиляционными каналами.

• Чтобы закрепить вентиляцию, применяют кирпичи, которые укладывают поперек канала. Правда, в последующем может быть затруднена чистка.

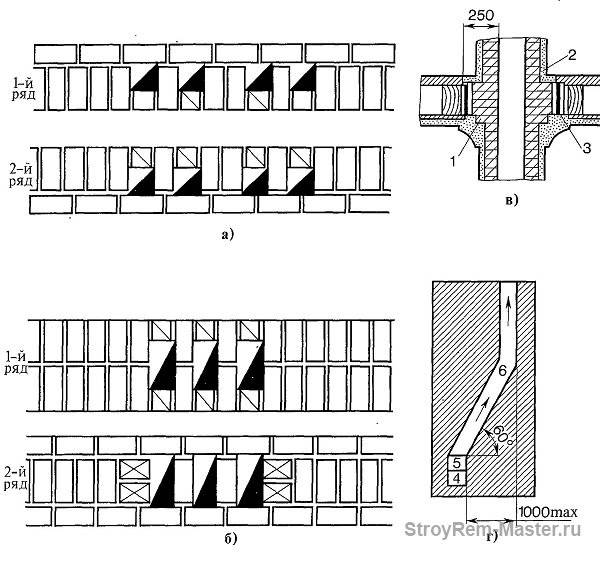

• Если требуется сделать отвод канала, он обязан быть на расстоянии не более метра. Угол — не меньше 60° к горизонту. Отводной участок выкладывают из кирпичей, которые отесаны под соответствующим углом. Сечение на этом отрезке и ключевого канала обязаны быть похожими.
• Кладку шахты вентиляции и главной стены перевязывают за счёт половинок и трехчетверток кирпича.
• Исказить форму каналов не дадут возможности иногда переставляемые буйки. При укладывании они не дают забиваться мусором шахте.
• Следует хорошенько затирать швы швабровкой. Комфортно делать это, смачивая водой. Ровная поверхность не даст шанса саже задерживаться на стенках.
• Чтобы не замусорить канал в рабочий период раствором, окно можно залаживать скомканными газетами или еще чем-нибудь подходящим. Поднимаясь все выше и выше, — перекладывать ее, потом просто удалить. Если не сделать этого, необходимо обязательно проверить, не засорен ли он, при помощи шара.
