Требования к кладке вентиляционного и дымового канала при стройке дома

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич

Полнотелый керамический кирпич выдерживает высокие температуры

Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

• К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
• Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
• Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
• Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы

Стальной дымоход с одним коленом при выходе из котла

При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

• Дымовой канал может включать только 1 колено – при выходе из печи или котла.
• Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
• Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы

Асбестоцементные трубы для дымохода

Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.

Подключение вытяжки

В кухне может «не хватать» действия только вентиляции, устроенной в стене, особенно, если часто готовят и кухня небольшая. Выручает вытяжка, которая удаляет неприятный воздух из кухни

Важно правильно подключить ее к вентканалу. Расстояние до вентшахты желательно чтобы было минимальным

Иначе эффект вытяжки будет снижен

Да и смотрятся длинные воздуховоды некрасиво

Иначе эффект вытяжки будет снижен. Да и смотрятся длинные воздуховоды некрасиво.

Для подсоединения нужны специальные воздуховоды и переходники. Соединяют элементы герметично. Для безопасности и эффективной работы важны ряд правил. При подключении вытяжной трубы она не должна перекрывать вентиляционный канал целиком: когда не работает, — действует основная вентиляция, от тяги воздуха. Для этого нужно не забыть поставить решетку над входом вытяжной тубы.

Чтобы вытяжка не подвела, нужно чтобы у воздуха не было препятствий

Вот почему важно, чтобы длина воздуховода была покороче. А о поворотах вообще лучше забыть

Качественной тяге будет способствовать и гладкость трубы

Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

Качественной тяге будет способствовать и гладкость трубы. Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

Виды дымоходов

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.

Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.

Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.

Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.

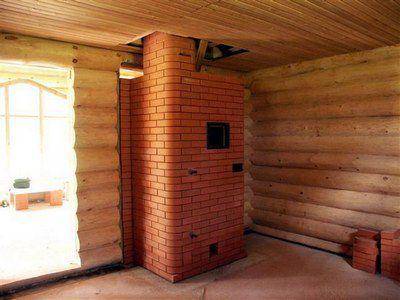

Дымоход надсадного типа

Клинкерный кирпич для дымохода. Клинкерный кирпич для дымоходных труб. Какой выбрать?

Дымоходная труба — особый элемент здания, как в связи с исполняемой им функцией (транспорт образующихся в результате горения топлива субстанций и «переработанного» воздуха), так и в связи с его выставлением на воздействие атмосферных факторов — особенно воды. А следовательно, нет ничего удивительного в том, что для возведения дымоходных труб применяется прочный и высокостойкий клинкерный кирпич.

Кирпич для дымоходной трубы — какой выбрать? 1. Технические вопросы

Как в случае каменных дымоходных труб (в настоящее время встречающихся исключительно редко, поскольку их вытеснили более быстрые в монтаже префабрикаты дымоходных систем), так и в случае облицовки готовых модульных дымаходных каналов, в соответствии с действующими нормами следует использовать полнотелый кирпич.

Данное требование продиктовано техническими условиями. Как ни странно, дело не в температуре (в связи с растущей эффективностью печей в дымоход поступают выхлопные газы сравнительно низкой температуры), а во влажности. На определенной высоте дымохода продукты сгорания охлаждаются настолько, что на стенках дымохода образуется конденсат водяного пара. Данное явление дополнительно усиливается при сжигании мокрого топлива (влажного угля или дерева). При выполнении дымохода из перфорированного кирпича вода с растворенной сажей через микротрещины попадала бы в перфорацию, а затем под воздействием гравитации стекала вниз, приводя к образованию пятен и намоканию стен.

При установке префабрикатов дымоходной системы, в которой кирпичи не имеют непосредственного контакта с паром, необходимость применения полнотелого кирпича продиктована требованием к герметичности конструкции с учетом атмосферных осадков. В этом случае мы имеем дело с аналогичной ситуацией, оговоренной выше при описании традиционных кирпичных дымоходов. Если облицовка сборного камина будет выполнена из перфорированного кирпича, осадочные воды, стекая как по внешним граням кирпича, так и по внутренней стене дымохода (если на нем нет защитного козырька), через микротрещины попадут в перфорацию. Описанные проблемы позволят предотвратить применение полнотелого кирпича, лучше всего с гладкой (без рифлений) лицевой поверхностью и максимально низким показателем водопоглощения.

Клинкерный кирпич для дымоходной трубы — какой выбрать? 2. Эстетика

На практике принято подбирать оттенок кирпича для дымохода с учетом цвета покрытия крыши или цвета облицовки стены либо ее части (например, цоколя), что представляется естественным при выполнении облицовки из клинкерного кирпича или клинкерной плитки. При нежелании повторять цвет элементов здания можно выбрать оттенок, сочетающийся с находящимися поблизости архитектурными элементами, к примеру, с цветом забора.

Алгоритм выполнения кладки дымовых и вентиляционных каналов

Монтаж воздуховодов выполняется по предварительно созданному проекту. Чтобы не ошибиться при кладке канала в стене, предварительно создают шаблон: деревянную доску на 250*14*2,5 см, на которой размечают схему каналов в стене. Благодаря заготовке легче сконструировать прямой ровный ход.

Схема сооружения воздуховода:

1. Шаблон используют с 1 ряда кладки. Доску укладывают так, чтобы торец примыкал к стене с внутренней стороны, и мелом обводят отверстия для каналов. Шаблон используют постоянно, чтобы не допустить сдвигов.
2. Стенки канала выкладывают в 1 кирпич. Если сечение большое, можно укрепить вентиляцию, укладывая кирпич поперек канала.
3. Кирпичи кладут впритык, избыток раствора из глины сразу убирают. Выполняют обработку швабровкой: тщательно затирают швы и выравнивают. Рядом с вентканалом используют однорядную перевязку. Выполняют ее за счет половинок и трехчетвертинок.

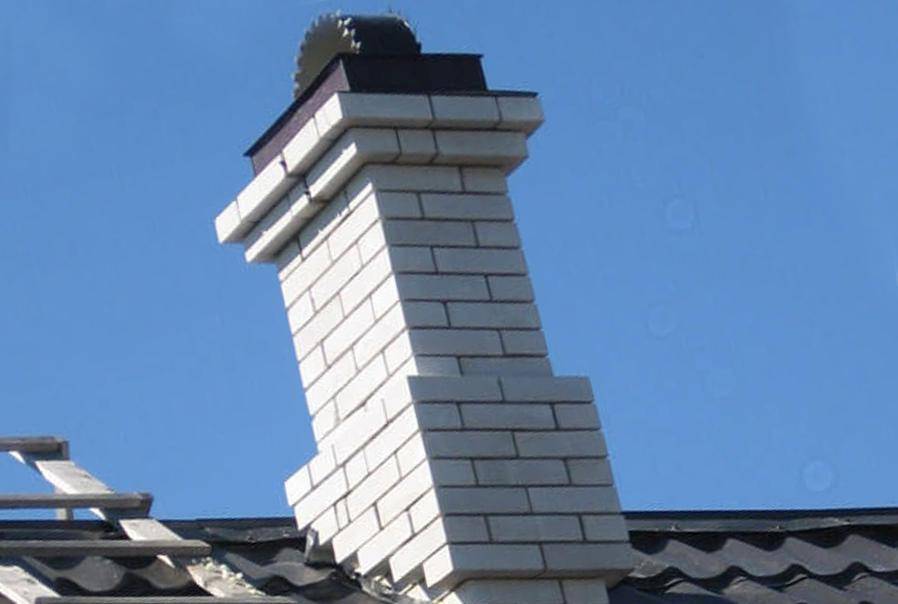

4. Если есть необходимость, делают отвод канала. Угол не менее 60 градусов от горизонта. Выкладывают отвод из кирпича, отесанного под необходимым углом. При этом габариты основного канала и отвода остаются одинаковыми.

Поддержание нужных параметров микроклимата в помещении невозможно без правильной организации воздухообмена. Вентиляционные каналы предназначены для обеспечения нужной кратности замещения воздуха в помещении, поэтому их обустройство планируется еще на стадии проектирования здания. Самый распространенный и надежный, используемый для этих целей материал – кирпич.

Фактический навык

Устройство вентиляционного каналаделается с учетом принципиальных моментов:

• Шаблон ложится на кладку так, чтобы собственным торцом он примыкал к поверхности поперечной стены изнутри. Обводятся при помощи мела отверстия — будущие сечения каналов. Необходимо не лениться и то и дело проверять при помощи этого шаблона, нет ли сдвигов во время строительства конструкции. Похожие нарушение могут отразиться на хорошей работе вентиляции.
• Форма канала может быть прямоугольной (часто используется) или квадратной. Стены и перегородки между ними укладывают в 1 кирпич толщиной.
• Каналы укладывают вплотную, подрезая раствор.

• Выполняется однорядная перевязка укладки рядом с вентиляционными каналами.

• Чтобы закрепить вентиляцию, применяют кирпичи, которые укладывают поперек канала. Правда, в последующем может быть затруднена чистка.
• Если требуется сделать отвод канала, он обязан быть на расстоянии не более метра. Угол — не меньше 60° к горизонту. Отводной участок выкладывают из кирпичей, которые отесаны под соответствующим углом. Сечение на этом отрезке и ключевого канала обязаны быть похожими.
• Кладку шахты вентиляции и главной стены перевязывают за счёт половинок и трехчетверток кирпича.
• Исказить форму каналов не дадут возможности иногда переставляемые буйки. При укладывании они не дают забиваться мусором шахте.
• Следует хорошенько затирать швы швабровкой. Комфортно делать это, смачивая водой. Ровная поверхность не даст шанса саже задерживаться на стенках.
• Чтобы не замусорить канал в рабочий период раствором, окно можно залаживать скомканными газетами или еще чем-нибудь подходящим. Поднимаясь все выше и выше, — перекладывать ее, потом просто удалить. Если не сделать этого, необходимо обязательно проверить, не засорен ли он, при помощи шара.

Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

Кладка дымохода из кирпича выполняется следующим образом:

1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.
3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

Правила сооружения вентиляционных шахт

Конструкция системы воздухообмена в доме продумывается еще на этапе проектирования строения

Крайне важно, чтобы вентиляционные шахты строго соответствовали всем требованиям действующих строительных норм и пожарной безопасности

Важно знать: Не следует обустраивать вентиляционные проемы в наружных стенах, такое расположение вентиляционной магистрали приведет к обильному образованию конденсата. Проемы системы воздухообмена желательно располагать вертикально, но если такое расположение каналов невозможно, то тогда их следует сооружать под уклоном

Угол наклона должен составлять показатель в 60 градусов к фундаменту здания

Проемы системы воздухообмена желательно располагать вертикально, но если такое расположение каналов невозможно, то тогда их следует сооружать под уклоном. Угол наклона должен составлять показатель в 60 градусов к фундаменту здания.

Стеновые вентканалы не обустраиваются в помещениях с чрезмерно высокой влажностью. Высокая влажность вызовет обильное образование конденсата на стенках шахты и это чревато ее обрушением со временем.

Также следует знать, что вентиляционные шахты должны иметь особое расположение по отношению к кровле дома. Это предписывается действующими строительными нормами. Выход канала на крышу рассчитывается по специальной формуле: следует провести условную прямую линию от конька крыши к вентиляционному выходу под углом в 10 градусов. Точка пересечения покажет требуемую высоту трубы от кровли. Если труба будет располагаться на значительном удалении от конька кровли (более трех метров) тогда высота шахты должна составлять не менее пятидесяти сантиметров по отношению к высоте кровли.

Расчет оптимальных характеристик дымохода

Образование постоянного движения воздушных потоков с нижней точки в верхнюю (тяга) достигается посредством перепадов давления и температурного режима. Именно благодаря тяге осуществляется правильное функционирование дымохода.

Дымоотводящая конструкция должна характеризоваться хорошей аэродинамикой и гладкой поверхностью стенок. Только так дым будет подниматься в самую верхнюю точку без завихрений.

По этой причине самое пристальное внимание уделяется точному расчету диаметра конструкции, при котором выполняется основное требование: при увеличении длины дымохода должна улучшаться тяга. Не последнее место в создании максимальной тяги и обеспечении бесперебойного функционирования системы отопления в зимнее время занимает количество и размер дымоходных каналов. На величину диаметра дымоходных каналов оказывает влияние мощность котла или другого оборудования, которое будет использоваться для отопления дома

На величину диаметра дымоходных каналов оказывает влияние мощность котла или другого оборудования, которое будет использоваться для отопления дома

Не последнее место в создании максимальной тяги и обеспечении бесперебойного функционирования системы отопления в зимнее время занимает количество и размер дымоходных каналов. На величину диаметра дымоходных каналов оказывает влияние мощность котла или другого оборудования, которое будет использоваться для отопления дома.

При существенном превышении диаметра канала над расчетным показателем произойдет значительное уменьшение тяги. В результате данного явления отопительные приборы будут работать с постоянными перебоями. Если же размеры дымохода из кирпича будут меньше оптимальной величины, то это приведет к полной остановке котла.

Минимальный размер внутреннего сечения канала должен составлять 14*14 см. При использовании круглых элементов диаметр дымохода должен превышать 15 см. При сооружении конструкции высотой более 5 м диаметр каналов должен превышать 18 см.

Создание дымоходных каналов рекомендуется осуществлять в отапливаемых комнатах. Так они будут защищены от чрезмерного охлаждения, которое служит причиной уменьшения тяги. Также следует позаботиться о том, чтобы дымоходные каналы в большем количестве располагались над кровельным материалом. Что значительно улучшит КПД дымохода.

Исходя из строительных норм, 1 кВт мощности отопительного прибора должен соответствовать площади сечения дымохода размером в 8 см². Допустим, если площадь сечения кирпичной конструкции будет составлять 300 см², то мощность котла должна быть до 38 кВт. Такое оборудование вполне подойдет для отопления дома, который имеет площадь до 350 м².

Преимущества дымохода из кирпичей

Дымоход, собранный из кирпичей, монтируют на печи чаще всего, принимая во внимание такие его преимущества, как:

• способность материала противостоять огню;
• длительность эксплуатации;
• простота кладки кирпичей;
• отсутствие необходимости в специализированном обслуживании;
• лёгкий ремонт.

Кирпичный канал выдерживает высокие температуры, но относительно часто засоряется Кирпичный дымоход можно охарактеризовать и с отрицательной стороны: он шероховатый внутри и поэтому быстро загрязняется сажей, скопления которой негативно сказываются на силе тяги. К недостаткам дымовой трубы из кирпичей также относят большой вес, зачастую требующий ставить печь на отдельное основание.

Требования к каналам вентиляции

Одно из главных условий (по нормативам стандарта) для каналов для вентиляции – обеспечение вытяжки при наружной температуре от +12?С и выше, а внутренней – 20?С. Эти приспособления обязаны быть в первую очередь в помещениях без окон (сантехнические узлы, ванная и т.д.). Поперечное сечение канала должно быть не менее 0,016 м?, а толщина стены – не менее 100 мм.

Устройство каналов для вентиляции.

Для уменьшения сопротивления воздушному потоку сечение канала по длине должно быть одинаковым. Все швы кладки из кирпича обязаны быть заглажены. Длина всех вентиляционных каналов из кирпича, имеющих выход на одну вытяжную шахту, должна быть равной. Канал вентиляции должен быть вертикальным, отклонение от вертикали разрешается не больше 30?.

Уменьшение температуры в шахте или сборных воздуховодах понижает результативность вентиляции, что вызывает необходимость наложения на них тепловой изоляции.

Укладка каналов для вентиляции из кирпича имеет некоторые нестандартные советы. Такие каналы делаются при толщине стены из кирпича до 38 см в один ряд; при толщине до 64 см – в 2 ряда. Размеры необходимо подобрать по мощности теплового источника. Так, при мощности до 3,5 кВт рекомендуется 14х14 см; при мощности 3,5-5 кВт – 14х20 см; при мощности более 5 кВт – 14х27 см. Укладка кирпича выполняется вертикально, на расстоянии от двери и стыка стен не менее 40 см.

Если рядом проложен канал дымоотвода, то между дымоотводом и вентиляцией нужно расположить хорошую тепловую изоляцию и сделать больше толщину стены канала.

Вернуться к началу

Какие бывают кирпичные дымоходы — требования, размер, конфигурация

Есть три типа печных труб.

1. Насадная конструкция. Она продолжает печь. Такой дымоход монтируется на бетонной трубе, зафиксированной на перекрытии. Его плита армируется и должна иметь толщину не меньше 5 см.
2. Коренная конструкция. Для нее сооружается отдельный фундамент. Применяется коренная труба редко и лишь в тех случаях, когда сделать дымоход другого типа не получается.
3. Стенной отводящий канал. Он сооружается во внутренних несущих стенах из кирпича либо камня.

Иногда строительство стенного дымохода осуществляется в наружной несущей стене. Тогда необходимо осуществить дополнительные работы:

1. Утолщить стену изнутри (в виде пилястры) на участке, где будет проходить труба.
2. Пресечь переохлаждение дымохода, оно понизит тягу вследствие конденсации пара. Для этого надо выдержать нужное расстояние от трубы до наружной плоскости несущей стены.
