Что такое термоусадочный кембрик для проводов — назначение и виды

Назначение изделия

Изначально термоусадочная трубка служила для электроизоляции и защиты проводов, но ей нашли много различных применений. Об этом мы поговорим немного позже, а сейчас рассмотрим, каких целей можно добиться, используя ее в быту:

1. Защита любых соединений от влаги и протечек воды. К примеру, можно соединить две трубки или стык трубы и батареи.
2. Защита соединений от ультрафиолета, грязи, механического повреждения, коррозии. Поскольку трубка не пропускает влагу, то под ней не начинается ржавление и не возникает коррозия.
3. Защита поверхности от химических реактивов. Полимер не боится контактов с агрессивными средами.
4. Защита поверхности или соединений от деформирования.
5. Возможность восстановления порезов и других дефектов изоляции кабелей, изоляция проводов и соединений.
6. Маркировка проводов различными цветами.

Материал используется везде, где имеются провода и кабеля — в ремонте автомобилей, создании проводки, восстановлении бытовой техники и различного электрооборудования. Ее используют при монтаже сигнализации или головных устройств на машины, защищают соединения шлангов с фильтрами или другими устройствами, используют в сантехническом деле и пр. Широкий ассортимент расцветок и диаметров термоусадочных трубок открывает большие возможности для ремонта и изоляции различных поверхностей.

Широкая цветовая гамма термоусадочных трубок

Термостойкая изоляция — что это такое

Трубки из стекловолокна — это вид кембриков, устойчивый к высокой температуре, переносят от -60 до 510 градусов без проблем. Стекловолокно пропитано лаками для улучшения электроизолирующих свойств. Такие варианты исполнения часто встречаются в электрочайниках, обогревателях, электроплитах и подобной технике. Их надевают на питающие провода и провода внутренних соединений близ ТЭНов и спиралей. Термостойкие кембрики для проводов защищают контакты от температуры, тем самым снижая вероятность коррозии и ослабевания, а также оплавления изоляции. Стоят они дороже остальных, поэтому применение повсеместно не имеет смысла.

Альтернативное применение. Самодельщики и радиолюбители применяют термостойкие трубки из стекловолокна для изоляции самодельных паяльников, выжигателей и подобных приборов. Например, надевают на жало под спираль, чтобы не возникло межвитковых замыканий. В процессе работы обгорает лак, после этого она продолжает выполнять свои задачи и не прогорает.

Кембрики для проводов в ряде случаев лучше подходят для изоляции проводников и мест соединения, чем изолирующая лента. Их цена и легкость в использовании позволяет увеличить качество, безопасность и долговечность работы электрических устройств и цепей. Безусловно, это неотъемлемый расходный материал для электрика, он и выглядит эстетичнее чем изолента, и надежнее в ряде случаев, но лучше использовать в паре и то и другое.

Напоследок рекомендуем просмотреть видео, на котором показывается, как используют кембрики для маркировки проводов:

Будет полезно прочитать:

• Какая изолента лучше для проводки
• Цветовая маркировка проводов
• Как пользоваться мультиметром
• Как изолировать провода

Что такое кембрик?

Конструкция самого простого кембрика представляет собой трубку ПВХ, которую надевают на провод в месте соединения или там, где повреждена изоляция. Поливинилхлорид имеет отличные изоляционные свойства, у него приемлемая гибкость, он устойчив к воздействию внешней среды. Этот материал достаточно прочный для того, чтобы его можно было использовать в качестве механической защиты проводов в местах их соединения.

Несмотря на все достоинства кембриков из ПВХ, у них есть небольшой недостаток – слабая растяжимость материала. Поэтому приходится очень точно подгонять поливинилхлоридные изделия под диаметры проводов. Правда, такая подгонка требуется не всегда. Так как кембрики используются не только с целью изоляции, то в некоторых случаях даже полезно, чтобы трубка свободно скользила по проводу. На рисунке 1 изображены изделия ПВХ разных цветов и диаметров.

Рис. 1. Кембрики ПВХ

ПВХ не единственный материал, который используют для изготовления кембриков для проводов. В зависимости от тех целей и задач, которые возлагаются на термоусаживаемые трубки, в их производстве используют стекловолокно, полимеры и другие материалы. Об этом речь пойдёт ниже.

Напоследок заметим, что с помощью кембриков обеспечивают:

• защиту клемм от влаги;
• дополнительную изоляцию отдельных проводов и жил кабеля;
• надёжную фиксацию соединений;
• защиту от случайных касаний токоведущих частей монтажных схем электроприборов;
• эстетичность монтажа проводки.

Существует несколько видов этих изделий, которые используют для решения конкретных задач в электротехнике, электронной промышленности и даже в быту.

Свойства кембриков зависят от электроизоляционных материалов, из которых они изготовлены. Самыми простыми и наиболее распространёнными являются трубки на основе ПВХ. Они дешёвые и в ряде случаев удобные в применении. Их можно использовать повторно.

В зависимости от того, какие материалы используют для изготовления изделий, различают следующие виды кембриков:

• термостойкие;
• термоусаживаемые;
• трубки, на основе хлопчатобамажной ткани.

Термостойкая изоляция

Для изготовления термостойкого кембрика используют стекловолоконные материалы. Стекловолокно устойчиво к высоким температурам. Оно не горит, не подвержено коррозии, сохраняет форму даже при умеренных физических нагрузках. Это вещество, пропитанное смолами или полимерами, имеет отличные изоляционные свойства. Пределы рабочей температуры таких трубок довольно широкие: от –60 до +530 ºC. Структура стекловолокна сохраняется при низких температурах.

К разновидности термостойких кембриков относятся трубки с припоем внутри. (см. Рисунок 2). Стенки изделия сделаны из термостойкого пластика, а внутри его есть кольцо из припоя, который плавится при нагревании термостойкой трубки и обволакивает медные жилы в местах скруток. Разумеется, их надо перед скручиванием залудить.

Рис. 2. Термостойкая трубка с припоем

Обратите внимание на красные кольца. Эти приспособления удерживают кембрик от произвольных перемещений

Термоусадочные кембрики

С изобретением термоусаживаемых кембриков упростился монтаж проводов. У изделий данного вида есть одно замечательное свойство: при воздействии температуры уменьшается внутренний диаметр трубки в местах нагревания. Такое свойство позволяет использовать кембрики с некоторым запасом по размеру диаметра. Они свободно заходят на провода, клеммы, спайки, а потом, при достижении температуры усадки, принимают форму и размеры защищаемого узла.

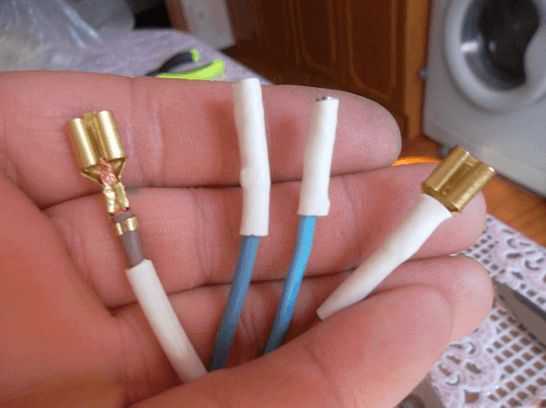

На рисунке 3 показано как выглядит изоляция места соединения трёх проводов.

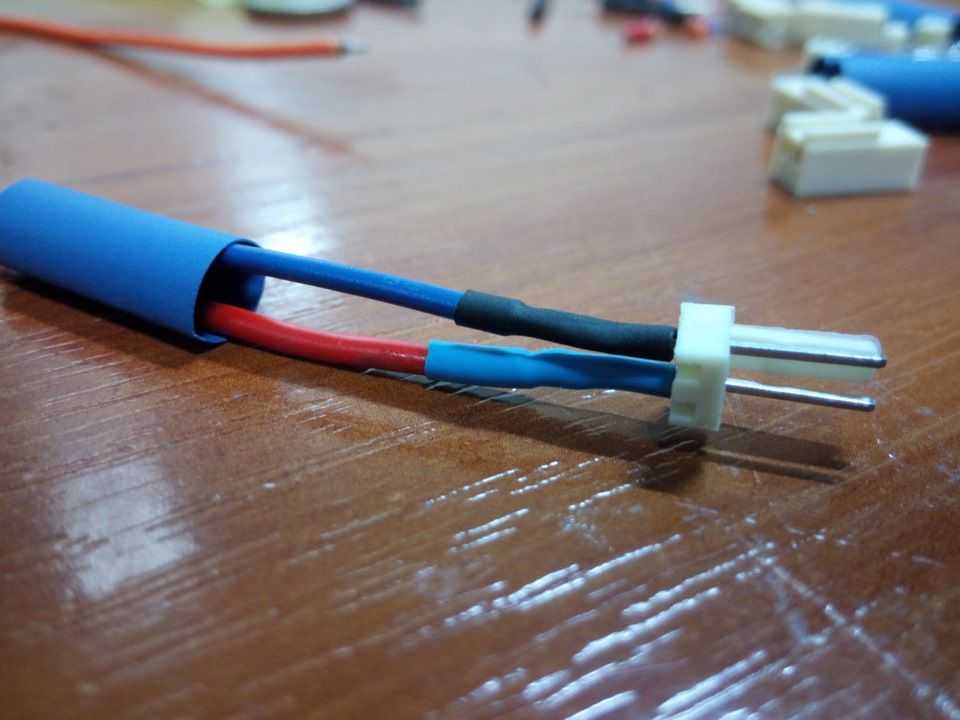

Рис. 3. Изоляция соединений с помощью термоусадочного кембрика

Для изготовления термоусадочных трубок используют полиэтилен и некоторые полимеры, например, PET, PVDF, PTFE. Делают такие изделия также из силиконовой резины и из определённых видов ПВХ. Все эти материалы объединяет то, что при нагревании они растягиваются, а потом сокращаются, плотно облегая электрическую изоляцию провода или контактную пластину.

Бывают кембрики проклеенные изнутри. Такие термоусадочные трубки склеиваются с изоляционным материалом, надежно герметизируя места спаек проводов.

Диаметр термоусадочной трубки может превосходить диаметр кабеля в 1,8 и более раз. Это избавляет монтажника от необходимости точного подбора размеров, как в случае с поливинилхлоридными или с термоустойчивыми трубками. Температура размягчения распространённых недорогих трубок колеблется в приделах 60 – 130 ºC, поэтому для разогрева удобно использовать струю горячего воздуха.

Преимущества термоусадочных кембриков:

• удобный монтаж;
• устойчивость к коррозии;
• длительный срок службы;
• привлекательный внешний вид.

Виды кембриков

Существует два основных вида кембриков: кембрики, сделанные из ПВХ и термоусаживающие трубки. В свою очередь последние делятся на:

Кембрики на проводах

• высоковольтные – имеют высокое сопротивление, используются при большом напряжении;
• флуоресцентные – обладают свечением, применяются в зданиях с ограниченным освещением;
• с рифленой поверхностью – применяются там, где нужно ликвидировать скольжение;
• тефлоновые – дорогие расходные материалы, применяющиеся при высоких температурах, выносливые при горении и к химическим средам.

Кембрики, произведенные из поливинилхлорида, не расширяются ни в ширину, ни в длину. При выборе данного типа изделий необходимо тщательно подбирать диаметр, соответствующий сечению провода. В противном случае при изолировании провода с большим сечением, кембрик может просто лопнуть.

Кроме того, этот вид имеет свои положительные качества: возможность повторного использования, выносливость химических сред, стойкость к различным температурным режимам, долговечность в использовании, а также изделие имеет небольшую стоимость.

При выборе термоусадочых трубок необходимо обратить внимание на коэффициент усадки. Частовстречающие трубки имеют коэффициент 1:2, 1:3, 1:4. Это значит, что они имеют способность усаживаться в два, три или в четыре раза

Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением

Это значит, что они имеют способность усаживаться в два, три или в четыре раза. Отличительной особенностью данного вида является обеспечение контактов электрических сетей надежной изоляцией, прочным креплением.

При их использовании нет необходимости приобретать трубки с точным диаметром. Данный вид наделен такими качествами как предохранение от коррозии и влаги. Внутренняя сторона термоусадки покрыта клеевым слоем. При процессе усадки клей равномерно наполняет все неровности.

Термостойкая изоляция

Такие трубки производят из стекловолокна. Они способны выдерживать температуру от -60 до +150 градусов. Для лучшей эффективности трубки пропитываются лаком. Их насаживают на провода внутренних соединений. Данный метод подходит для бытовой техники: обогревателей, электрочайников, электроплит.

Термоусадочные кембрики

Данные виды в отличие от других кембриков выполняются из полиэтилена или других полимеров. При нагревании такие трубки могут уменьшаться вдвое. При этом положительном моменте дозволяется применение одинакового размера для большего диаметра провода.

Использование кембриков

При применении кембрика в роли изоляции позволяется изолировать различные клеммы и соединения, так как форма не оказывает влияние на свойства обтяжки. Термоусадочный кембрик скопирует и сократиться для различного контура.

Кроме этого термоусадка отлично подвергается растяжению, но это надо выполнять с осторожностью. Если под рукой нет необходимого диаметра, трубку, возможно, натянуть на клеммы и кабеля большего размера. Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению

Также настоящий вид кембриков выпускается в цветном и прозрачном исполнении, это позволяет рассортировать провода по назначению.

Термоусадочные трубки обладают рядом положительных качеств: при возгорании термоусадка практически не выделяет вредных ядовитых веществ; возможность выдерживать высокие температурные режимы; не вступают во взаимодействие с химическими веществами; в отличие от изоленты имеют большой срок службы; исключают коррозию и окисления контактов.

Термоусадочные кембрики пользуются спросом среди специалистов, и приобрести их не составит большого труда. При воздействии горячего воздуха она хорошо усаживается на нужные соединения электрической цепи. Это можно сделать при помощи строительного фена, спичек или зажигалки

Также можно воспользоваться паяльником, но это надо делать с осторожностью, чтобы не испортить инструмент

Для чего применяются кембрики в электрике

Назначение трубки – изоляция электрической сети, поскольку соединение при помощи сварки, болтов, пайки, гильз или клеммных наконечников требуется закрыть. Кембрики надеваются на изделия, затем края закрываются изолентой. Свободный край нагревают и придавливают пассатижами.

Термокембрик, помимо прямого назначения, применяется в таких случаях:

• восстановление изолирующего слоя проводки с постоянным и переменным током;
• маркировка контактов – на белой трубке четко видны другие цвета;
• обеспечение защиты кабеля от разрывов или повреждения;
• маскировка точек соединения при монтаже электропроводки;
• дополнительная изоляция участков подстанций;
• предотвращение контактов краев печатной платы друг с другом.

Основное назначение

Надежная изоляция в месте соединения — в этом основное назначение трубки с термоусадкой. Эти работы, при которых ставится термоусадка на провода, весьма распространены у электриков, электромонтажников и электронщиков. Не менее часто с ней сталкиваются умельцы в своей деятельности по домашнему хозяйству. Термоусадочные материалы таких трубок способны резко стягиваться при нагревании начиная с определенной температуры. Температура усадки примерно 110–130 градусов по Цельсию. При этом деформация в большей степени охватывает поперечник термоусадочной трубки. В среднем это двукратное уменьшение. По длине размеры уменьшаются незначительно.

Температурные характеристики материалов, применяемых для трубок, могут отличаться в сторону уменьшения до 60 градусов по Цельсию.

Изоляционная трубка, модифицируемая нагревом, выпускается разных диаметров и цветов, которые необходимо выбирать для конкретного соединения. Существуют, в том числе, и прозрачные термоусадочные трубочки. Отрезок для термической усадки, сделанный на пару сантиметров длиннее будущей скрутки, должен легко надеваться на один из проводов, предназначенных для соединения. После скрутки жил его размещают так, чтобы кембрик, который изолирует скрутку, на одинаковом расстоянии перекрывал изоляцию каждого провода.

Термоусадочная трубка обжимает место установки с достаточно большим усилием. По этой причине между натянутым изолирующим материалом и неровностями обжимаемого предмета образуются каналы, которые делают место соединения негерметичным. Если потребуется достичь хорошей герметизации, например, для защиты проводника от проникновения влаги, надо применить трубку со слоем термоклея. При нагревании трубки клей разжижается и заполняет неровности, по которым влага могла бы проникнуть к соединенным жилам.

Критерии выбора

При выборе следует обращать внимание на внутренний диаметр изделий. Он не должен превышать полутора – двух диаметров провода (жилы). Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

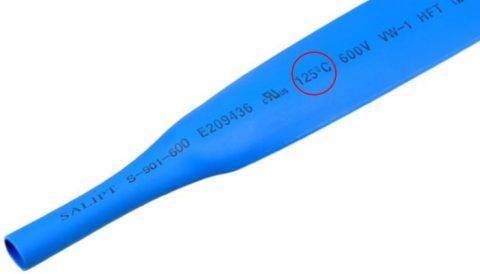

Точнее параметры трубки можно определить по маркировке производителя: он указывает дробью диаметр до усадки (числитель) и после усадки (знаменатель)

Важно чтобы после усадки диаметр трубки уменьшался до размеров, которые меньше диаметра изоляционного слоя провода (жилы вместе с изоляцией)

Некоторые производители указывают диаметр и коэффициент усадки при маркировке своих продуктов. Например: 20 мм: 1,5:1. Здесь 20 мм – первоначальный диаметр, а 1,5:1 – указывает на диапазон сокращения полимера (в данном случае в полтора раза). Размеры могут указываться в дюймах.

Представим основные характеристики наиболее распространённых термоусадочных кембриков в виде таблицы:

Таблица 1. Основные характеристики термоусадочных трубок(ТУТ)

Наименование изделия	Даметр трубки, мм	Толщина стенки в мм после усадки	Диапазон усадки, мм	Максимальное уменьшение длины,в процентах
До усадки	После усадки
ТУТнг-2/1	2.0	1.0	1.8 – 1.2	1.8 – 1.2	5
ТУТнг-3/15	3.0	1.5	2.7 – 1.8	2.7 – 1.8	5
ТУТнг-4/2	4.0	2.0	3.6 – 2.4	3.6 – 2.4	5
ТУТнг-5/2,5	5.0	2.5	4.5 – 3.0	4.5 – 3.0	5
ТУТнг-6/3	6.0	3.0	5.4 – 3.6	5.4 – 3.6	5
ТУТнг-8/4	8.0	4.0	7.2 – 4.8	7.2 – 4.8	5
ТУТнг-10/5	10.0	5.0	9.0 – 6.0	9.0 – 6.0	5
ТУТнг-12/6	12.0	6.0	10.8 – 7.2	10.8 – 7.2	5
ТУТнг-16/8	16.0	8.0	14.4 – 9.6	14.4 – 9.6	5
ТУТнг-20/10	20.0	10.0	18.0 – 12.0	18.0 – 12.0	5
ТУТнг-25/12,5	25.0	12.5	22.5 – 15.0	22.5 – 15.0	5
ТУТнг-30/15	30.0	15.0	27.0 – 18.0	27.0 – 18.0	10
ТУТнг-40/20	40.0	20.0	36.0 – 24.0	36.0 – 24.0	15
ТУТнг-50/25	50.0	25.0	45.0 – 30.0	45.0 – 30.0	15
ТУТнг-60/30	60.0	30.0	54.0 – 36.0	54.0 – 36.0	15
ТУТнг-80/40	80.0	40.0	72.0 – 48.0	72.0 – 48.0	15
ТУТнг-100/50	100.0	50.0	90.0 – 60.0	90.0 – 60.0	15
ТУТнг-120/60	120.0	60.0	108.0 – 72.0	108.0 – 72.0	15

Обратите внимание на то, что в таблице диаметры до и после усадки повторяют дробные числа в наименовании изделия. В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов

Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода

В продаже можно встретить ещё изделия из просмоленных ХБ тканей. Трубки из таких материалов очень прочные и обеспечивают отличную изоляцию проводов. Кембрики, армированные хлопчатобумажной тканью, хотя и уступают по твёрдости стекловолоконным трубкам, но они не разрушаются при деформациях, или механическом воздействии. Трубки хорошо фиксируют положение провода.

По материалу

Для производства термостойких кембриков с электроизоляционными свойствами применяют несколько видов материалов.

Выделяют полиолефиновые термостойкие трубки, изготавливаемые из так называемого «сшитого» полиэтилена с добавлением ряда пластификаторов и красителей, препятствующих распространению горения. Подавляющая масса термостойких кембриков производится именно по этой технологии.

Температура, при которой они могут применяться без всяких ограничений, колеблется в пределах от -50 до +125 градусов. При добавлении к материалу специальных пластификаторов температурный диапазон удаётся расширить до 150 градусов. При этом также повышается его устойчивость к бензолу и другим окислителям.

Выпускают кембрики на основе синтетического каучука, характеризующиеся повышенной стойкостью к воздействию высоких температур (вплоть до 175 градусов) и химически активных веществ типа смазок и масел. Они имеют сравнительно высокую цену и ограниченный спрос.

Производят термочувствительные кембрики из термопластичного поливинилхлорида. Изделия из этого материала отличаются прекрасными изоляционными характеристиками, но при этом имеют ограниченный температурный диапазон (от -20-ти до +80-ти градусов). Наличие вредных для здоровья токсичных выделений, образующихся при воспламенении, резко ограничивает спрос на этот вид изделий.

Виды кембриков

Свойства изоляторов зависят от электроизоляционного сырья, необходимого для изготовления.

Краткая классификация

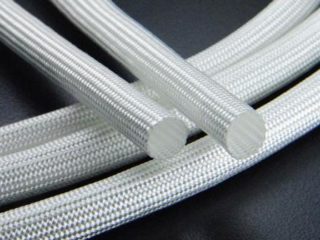

Термостойкий стекловолоконный кембрик

По типу применения и составу расходные материалы бывают:

• Термостойкие – разноцветные ПВХ-трубки разного диаметра для скрытия многожильной проводки.
• Термозависимые – изготавливаются на основе хлопковой ткани, стекловолокна и смолы. Диаметры и размеры одинаковые. Запечатываются способом плавки.

Термокембрики, в свою очередь, подразделяются на несколько категорий:

• высоковольтные – благодаря высокому сопротивлению задействуются в условиях большого напряжения;
• флуоресцентные – устанавливаются в помещениях с плохой освещенностью, поскольку в составе есть частицы с подсветкой;
• рифленые – фактурная поверхность позволяет применить изделие для препятствования скольжению;
• тефлоновые – не подвергаются возгоранию, воздействию агрессивной и химической среды;
• стекловолоконные – основной слой покрыт силиконовым лаком, что обеспечивает применение при сборке автоматических щитков, печей с индукционными конфорками;
• хлопчатобумажные – ткань пропитывается смолой, что обеспечивает ее прочность, стойкость к деформациям и хорошие изоляционные свойства.

Особенности кембриков с термоусадкой

Трубка термоусадочная

Термоусадочный расходник производится из полиэтилена или других полимеров. В процессе нагревания изделие становится в 2 раза меньше, поэтому его легко выбрать для провода с различным сечением. Оптимальный коэффициент усадки для поперечника – 1:2, 1:3 и 1:4.

В качестве вспомогательных средств изоляции применяют различные клеммы и соединения, контуры которых повторит термоусадка.

Растяжение изоляторов составляет 1,5-2 раза больше от начального, но при работе важно проверять поверхность на предмет разрыва. Множество расцветок термоусадки предоставляет возможности для маркировки, разбивки проводов на группы

Основные преимущества использования кембрика

Кембрик — это универсальный материал, который подходит для всех разновидностей соединений, а также для открытых частей кабелей и проводов. Какими плюсами обладает такая разновидность изоляции:

• Низкая стоимость, что делает его достаточно востребованным. Но постепенно более современные расходные материалы вытесняют данную продукцию с рынка.
• Универсальность. Достаточно правильно подобрать диаметр, и можно монтировать кембрик на любую открытую токоведущую часть.
• Длительный эксплуатационный срок. Если соединение проводов (например, опрессовкой гильзами) произведено правильно и нет чрезмерного нагрева проводников, то кембрик прослужит достаточно длительное время.
• Многоразовое использование. Например, при разборке старого щита можно снять кембрики и использовать их по назначению в другом месте.
• Прочность. Кембрики достаточно прочные, это позволяет одевать их на соединения, не боясь про сохранность материала.
• Можно использовать как основу для маркировки проводников. Для этого необходимо выбрать светлый кембрик, одеть его на провод или кабель, и подписать. Помогает восстанавливать маркировки, которые стёрлись со временем или были повреждены во время работ.

Кембрики являются многофункциональным расходным материалом для проводов, из-за различия диаметров он может применяться не только при соединениях проводников, но и при прокладке телефонных линий и сигнальных сетей, где токи и напряжение имеют небольшие значения.

Назначение

Чаще всего кембрики применяются в электротехнике для восстановления целостности изоляционной оболочки проводов. С их помощью изолируются кабельные наконечники и клемники, что обеспечивает дополнительную защиту от электрического тока.

Кембрики используются:

• в защите электрических шин, имеющих разные формы и сечение;
• с целью предохранения болтовых и других соединений от коррозии;
• для повышения защитных качеств деталей в распределительных устройствах;
• в качестве дополнительной изоляции в элементах оборудования электроподстанций.

Термостойкие кембрики применяют для защиты кабеля или нагревательного провода в различных тепловыделяющих устройствах.

Кембрики часто применяют для маркировки проводов, которые обозначают с помощью цветовой окраски изделий или делают надписи на трубках.

На рисунке 4 изображены разноцветные трубки разных диаметров, которые можно использовать для маркировки.

Рис. 4. Цветовая палитра кембриков

С помощью усадочных трубок можно предотвратить заломы проводов от зарядных устройств и других часто употребляемых шнуров. Пример решения таких проблем см. на рис. 5.

Рис. 5. Решение проблем с заломом провода

У кембриков для проводов есть ещё много других применений, не связанных с электротехникой: фиксация различных приспособлений, ремонт рыболовецких снастей и т.п.

Подробно про кембрик

Чтобы было более понятно, кембрик – это отрезок трубки, выполненный из материалов с высоким сопротивлением. Раньше подобный изолятор выпускался только твёрдым, сейчас используют термоусадочные кембрики, которые под воздействием температуры меняют структуру и уменьшаются в размерах. При этом материал надёжно охватывает место соединения проводников.

Очень удобно такие трубки использовать на проводах с большим сечением жил, особенно когда для соединения используется пайка или опрессовка гильзами. После окончания работ достаточно просто зафиксировать кембрик на кабеле и для большей надёжности подхватить по краям куском изоленты. Помимо основных свойств, кембрик также предотвращает возникновение коррозии и не даёт окисляться местам соединений.

Данные трубки из каучука и поливинилхлорида обладают доступной ценой, помимо электротехники их используют во многих отраслях (например, на рыбалке). Но следует помнить, что при работе с кабелями или проводами следует приобретать кембрики нужного диаметра, иначе контакт проводников останется открытым, что станет серьёзным нарушением техники электробезопасности.

Как сделать простую термоусадочную трубку своими руками

Принцип, лежащий в основе применения температуры для усадки материала, может использоваться не только для изоляции проводников, но также в решении иных бытовых проблем. В интернете можно найти видео, как проводить ремонт различных шлангов посредством пластиковых бутылок.

Материал, из которого они изготавливаются, обладает некоторой памятью, пытаясь вернуться в начальное положение при принудительном изменении его формы. Это можно использовать для проведения ремонтных работ. В представленном видео показывается, как отремонтировать трубку от пылесоса при помощи пластиковой бутылки.

Watch this video on YouTube

Предыдущая
Бытовая техникаКак выбрать утюг для дома: превращаем обязанность в удовольствие
Следующая
ЗВЁЗДЫ ПОКАЗЫВАЮТГлавный секрет особняка Павла Прилучного

Что такое кембрик и термоусадочный кембрик?

Если очень коротко, то кембрики – это маленькие изоляторы, изготовленные из различных материалов. Кембрики бывают двух видов: обычные и термоусаживаемые. Обычные кембрики изготавливают преимущественно из гибкого разноцветного поливинилхлорида и называют кембрик ПВХ. Встречаются и другие специализированные виды кембриков, изготовленне из пропитанной смолами хлопчатобумажной ткани или ткани из стекловолокна, покрытой слоями различных полимеров. Термоусаживаемые кембрики производят из сшитого полиэтилена и других специфических полимеров (PET, PVDF, PTFE, силиконовой резины и т.д.).

Термоусадочный (термоусаживаемый) кембрик это отрезок термоусаживаемой трубки, используемый в качестве электрической изоляции для различных токопроводящих элементов электрооборудования, как правило расчитанного на напряжение не более 1000 вольт постоянного тока, но чаще в низковольтной аппаратуре.

Наиболее часто кембрики применяются для восстановления изолирующей оболочки проводов или отдельных жил кабеля кабеля в месте их соединения (спайки) с контактными пластинами в различных электрических разъёмах и соединителях. Кембрик может применяться для изоляции и защиты пассивных элементов печатных плат (резисторы, конденсаторы и т.д.) или их токоведущих частей от контакта друг с другом и самой печатной платой. Кембрик может выступать и в качестве механической защиты, предохраняя провода, кабели, контакты, соединительные узлы от короззии, изломов и повреждений. Дополнительно кембрики могут выполнять фмаркировочную функцию, различным цветом обозначая разные проводники и контакты (см. фото). Так же с помощью специальных принтеров на обычные и термоусаживаемые кембрики можно наносить различные надписи и рисунки, что позволяет более детально промаркировать большое количество проводников.

Кембрики могут применяться для фиксации предметов в различных устройствахи приспособлениях. В этих целях кембрики (и обычные и термоусадочные) очень любят использовать рыбаки для изготовления различных рыбацких принадлежностей, закрепляя ими поплавки и крючки на леске. Да что там крючки! На обычные разноцветные кембирки рыбаки умудряются ловить рыбу, имитируя ими червяков и другую съедобную живность!

Хотя оба вида кембриков применяются для схожих целей, существуют некоторые отличия в их свойствах и применении. Самый простой, обычный кембрик, представляющий из себя нарезанную на кусочки нужной длины трубку из ПВХ пластиката, имеет фиксированный диаметр, а значит требует тщательного подбора диаметра. Если, например, толщина припаяного к контакту проводника существенно меньще толщины контакта, то кембрик не удастся надеть на узел пайки. Хоть такой кембрик и можно слегка растянуть в ширину, с усилием натягивая его на контакт, запас по его растяжке очень ограничен. Кембрик может не налезть на контакт, или лопнуть.

Термоусаживаемый кембрик имеет преимущество перед кембриком из ПВХ, так как допуски по диаметру у него несравненно больше. Ведь стоит его нагреть и он усадится до нужного размера по аналогии с термоусадочной трубкой, плотно обожмёт и место контакта и провод. Мало того, что термоусадочный кембрик обеспечит надёжную электрическую изоляцию узла, к тому же он прочно закрепится на изолируемом узле. При этом исключается необходимость очень точной начальной подгонки диаметров. Перепад диаметров между контактом и жилой кабеля может составлять до 1,7-1,8 раз! Из дополнительных преимуществ термоусадочного кембрика можно отметить более широкий диапазон рабочих температур, меньшую токсичность в случае возгорания оборудования, стойкость к короззии и агрессивным жидкостям, долгий срок службы, возможность использовать термоусадочные кембрики с клеевым герметизирующим слоем и т.д.

Но и у обычного кембрика есть свои плюсы. В первую очередь это его дешевизна а так же возможность многократного использования. После усадки термоусаживаемый кембрик уже невозможно снять с изделия не повредив или сам кембрик или элементы оборудования. С обычным кембриком это можно сделать запросто. Не надо только забывать, что и термоусаживаемый кембрик можно вполне применять по назначению без обязательной тепловой усадки, в “многоразовом” режиме, просто как изолирующую трубку.

www.gradiant.ru

Какой вид кембриков лучше?

Отправляясь в специализированный отдел электро товаров, многие потребители часто задаются вопросом: «Какие кембрики для проводов лучше использовать?». Правильный выбор во многом зависит от того, какой вид изоляции планируется выполнять. Например, для того чтобы предотвратить появление короткого замыкания на электро платах, необходимо выбирать термоусадочный материал. Он плотно фиксирует область взаимодействия деталей.

При воздействии высокой температуры, он начинает плавиться, тем создавая сопротивление в зоне открытых участков проводниковой цепи. Диаметр термоусадочной трубки должен быть больше на 2 мм от толщины провода.

Для электроприборов с высокой степенью температурного режима, необходимо выбирать термостойкие изоляторы. Они обладают теплозащитой и качественной изоляцией.

К преимуществам расходного термоматериала относят:

• широкий диапазон температурного воздействия. Эти изделия можно использовать на разных уровнях электрической цепи;
• безопасный состав. В процессе нагрева пластиковой поверхности не выделяются токсические вещества, которые негативно сказываются на человеческом здоровье;
• долгий срок эксплуатации;
• не вступает в контакт с химическими компонентами. В результате этого, сокращается риск преждевременной поломки оборудования;
• отлично противостоит коррозии деталей и процессу окисления металлических поверхностей.

Современные модели термоусадочного материала имеют дополнительное вещество во внутренне части трубки. В процессе нагревания оно увеличивает клейкую способность пластика. Благодаря этому место соединения имеет хорошую герметизацию. Температура нагрева поверхности изолятора составляет 60оС.

Обычный кембрик также обладает хорошей электроизоляционной способностью. Для этого необходимо правильно подобрать нужный размер и диаметр каучуковой трубки. Основным преимуществом данного изделия является многократное его использование. Если на поверхности изделия появилась трещина, дальнейшее его применение запрещено. Помимо этого, он имеет низкую стоимость.

Термостойкие изоляторы часто применяют в конструкции индукционной печи, духового шкафа или сушильной камере. Он защищает место фиксации полупроводников в электро цепи и сокращает воздействие высокой температуры на детали прибора. На его поверхности можно делать маркировку спаек.

Технические характеристики термостойкого материала включают в себя:

• электро непроницаемость. Этот вид изолятора практически не проводит электрический ток;
• толщина стенок изделия достигает от 2 до 2,5 мм. Это позволяет сделать прочный барьер на электрической схеме;
• пожароустойчивость;
• большой выбор диаметров трубок;
• высокий уровень температурного воздействия. Он применяется на участках электро цепи с температурой от -55 до 600 оС. На фото кембриков изображены модели изоляционного материала.
