Каркасный дом на сваях: устройство фундамента своими руками, как правильно сделать

Процесс возведения самого дома

1. Установка каркаса

Первым шагом в возведении каркасного дома является установка каркаса. Для этого нужно установить вертикальные стойки, горизонтальные балки и прочие элементы каркаса. После этого стоит закрепить все элементы между собой, чтобы сохранить прочность и устойчивость конструкции.

2. Утепление и гидроизоляция дома

После установки каркаса необходимо провести утепление и гидроизоляцию дома. Для этого используются различные материалы, такие как утеплитель, пароизоляция, мембраны и другие. Это поможет сохранить тепло в доме и избежать появления конденсата на стенах.

3. Установка окон и дверей

После утепления дома стоит установить окна и двери. Это важный этап, так как от выбора материала и качества установки зависит не только теплоизоляция, но и безопасность и комфорт жильцов. Не стоит экономить на материалах и услугах специалистов.

4. Обустройство коммуникаций и систем отопления

После установки окон и дверей стоит заняться обустройством систем коммуникаций и отопления. В каждом доме должны быть установлены системы водоснабжения, канализации, электроснабжения и отопления. Старайтесь обратиться к опытным специалистам, чтобы избежать проблем в будущем и обеспечить комфортное проживание в доме.

5. Отделка дома

После того, как все системы установлены и работают, можно приступать к отделке дома. Это включает в себя укладку напольных покрытий, покраску стен и потолков, установку освещения и мебели. Отделка поможет придать дому индивидуальность и уют.

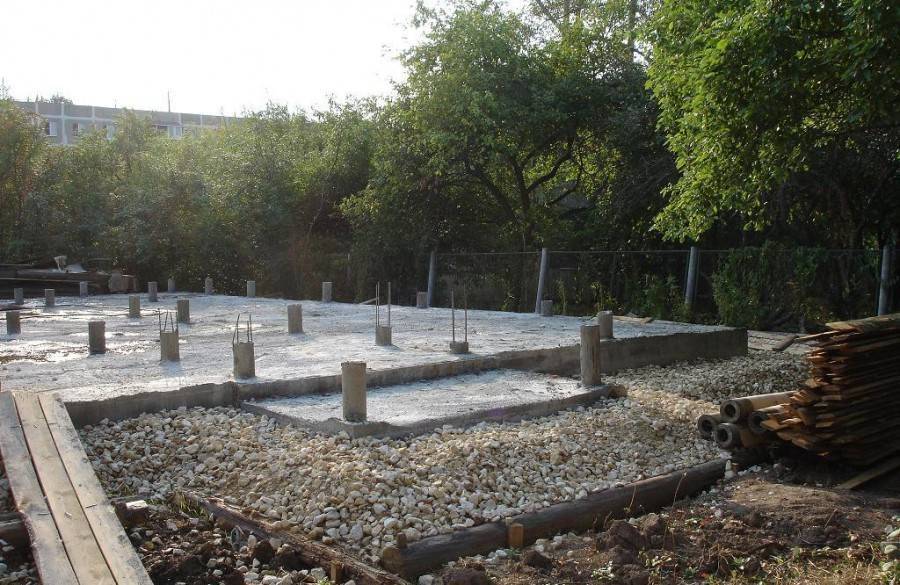

Свайный фундамент с монолитной плитой – один из популярных вариантов основания

Надежное основание на одиночных опорах постепенно набирает популярность среди частных застройщиков, так как обладает несколькими основными преимуществами перед прочими вариантами. Свайный фундамент быстрее сооружать, не нужно проводить объемные земляные работы, можно покрыть намного большую площадь и построить коттедж с внушительной площадью – все это косвенно приводит к значительной экономии денег, как на возведении фундамента, так и на строительстве всего частного дома.

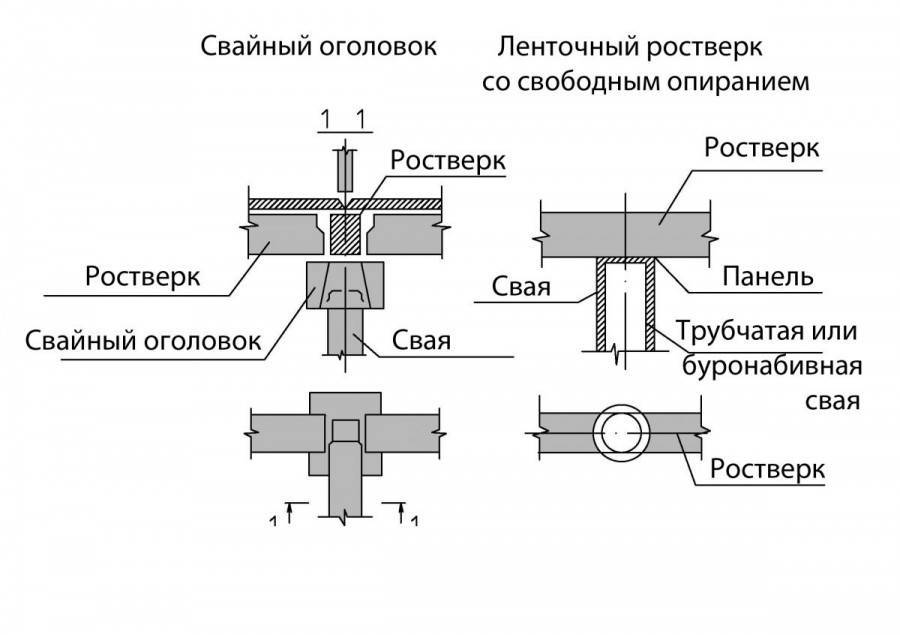

Монолитный ростверк, связывающий выступающие части опор, также имеет несколько плюсов, сказывающихся на долговечности здания и его конструктивной прочности:

Инструкция к правильному утеплению

Каркасный дом шаг за шагом строится, и теперь необходимо заняться утеплением дома. Качественный утеплитель обеспечивает способность сохранять комфортную температуру в зимний период от холода, а также определяет ваши будущие расходы на оплату зимнего отопления. Поэтому исходя из этого лучше перестараться и утеплить каркасный дом своими руками хорошо, чем сэкономить и недостаточно теплоизолировать стены строения.

Минеральная вата в виде прессованных матов – оптимальный вариант утепления каркасной конструкции. Пропускает воздух, обеспечивает воздухообмен, ограничивает теплопотери из-за того, что не проводит тепло из дома на улицу, не слёживается и не теряет своих свойств и характеристик со временем. При установке – немного сжимается и после расправляется, что обеспечивает отсутствие монтажных швов, щелей, через которые также обычно происходят теплопотери.

Утепление стен минеральной ватой

Пенопласт – жёсткие плиты из пенополиуретана. Имеют одно преимущество перед матами из минваты – дешевле в цене. Во всём остальном уступают ватному утеплителю. Не сжимаются при монтаже и оставляют небольшие щели, которые необходимо задувать пеной. Не пропускают воздух и не обеспечивают воздухообмен

Требуют сооружения вытяжной вентиляции при постоянном проживании в жилом доме, из за содержания вредных веществ и на это надо обратить внимание

Поскольку теплоизоляция матами из минваты имеет явные преимущества – обратимся именно к этой технологии.

Минеральная вата – влаговпитывающий материал. Поэтому при установке внутрь стены её закрывают с наружной стороны специальной плёнкой. Эта плёнка должна быть выполнена из мембраны, которая не будет останавливать воздухообмен. То есть структура мембраны должна пропускать влажный пар только с одной стороны, т.е. не пропускать влагу из атмосферного воздуха и выпускать изнутри.

На заметку Использование полиэтилена вместо мембраны сводит на нет усилия по сооружению «дышащей» стены дома. С таким же успехом можно, например, утеплить стену воздухонепроницаемым пенопластом.

Блокировать выведение влаги также может наружный отделочный материал. Поэтому между мембраной и наружными плитами предусматривается воздушный зазор – пустота или прослойка воздуха толщиной 50 мм. Через неё будет выходить тот влажный воздух, который скопился в каркасной стене. Для сооружения такого зазора используют деревянную обрешётку –деревянные планки шириной 50х50 мм. Их крепят вдоль опор поверх утеплителя. После на обрешётку крепят панели наружной стены.

Типы фундаментов, используемых для каркасных домов

С ошибками мы разобрались, осталось выяснить какой фундамент для каркасного дома лучше подходит (различные виды фундамента для частного дома).

Свайный или столбчатый фундамент, заглубленный ниже линии промерзания грунта

Каркасные дома прекрасно стоят на заглубленных сваях и столбах, но только в том случае, если застройщик не пренебрег расчетами (опорно столбчатый фундамент своими руками). На сваю в осенне — зимний период действуют две противоположные силы:

часть нагрузки от надземной части строения – 500-700 кг;
выталкивающая сила при пучении – 1,5-2 т.

В результате «неравной битвы» одна свая (или столб) может подняться выше прочих, освобождая тем самым от нагрузки близлежащие опоры. Их выдавит из грунта, грунт в скважине осыплется и не даст весной вернуться сваям на место.

Чтобы избежать выхода опорных элементов из грунта, им можно придать пирамидальную форму или устроить внизу подошву, по диаметру превосходящую основное тело сваи. Такие шаги повлекут за собой удорожание строительства и увеличение срока возведения дома. Но это единственно правильно решение при строительстве фундамента своими руками для каркасного дома на площадке с большим уклоном.

Еще один нюанс, который придется учитывать застройщику: свайный фундамент для каркасного дома нельзя оставлять ненагруженным. Построить его за полгода до сборки надземной конструкции не получится – сваи за это время благополучно поднимутся под воздействием сил выталкивания.

Расчет столбчатого фундамента для каркасного дома, равно как и свайного, заключается в следующем:

производится сбор нагрузок на все основание;
полученный результат распределяется поровну между всеми опорами.

При этом необходимо соблюдать следующее правило: сваи и столбы устанавливаются под каждым углом строения и в точках пересечения стен. Шаг между опорными конструкциями не должен превышать двух метров. Исходя из этих требований, рассчитывается количество свай.

Глубину столбчатого фундамента для каркасного дома (или свайного) определяет расположение прочных слоев грунта, обладающих высокой несущей способностью.

Свайно – винтовой фундамент

В последнее время наблюдается популяризация фундаментов под каркасные дома из винтовых свай (как сделать свайно — винтовой фундамент своими руками). Данная технология позволяет создать надежное основание за несколько дней. Земляные работы в том случае практически отсутствуют. Винтовая свая состоит из двух основных составляющих (как сделать винтовые сваи своими руками):

трубы, заостренной на конце;
лопастей, выполняющих роль резьбы.

Последний элемент обеспечивает легкое вкручивание сваи в грунт, раздвигая и уплотняя при этом грунт. Он же противостоит выталкивающим силам, которые пытаются выдавить сваю наверх.

При сооружении свайно – винтового фундамента для каркасного дома своими руками не забудьте установить в каждую трубу арматурный каркас, а затем заполнить ее бетоном.

Монолитный мелкозаглубленный фундамент

Ленточный фундамент под каркасный дом, заложенный на 500-700 мм, хорошо зарекомендовал себя на ровных участках (устройство мелкозаглубленного ленточного фундамента). Если стройплощадка имеет значительный уклон, строение будет постепенно сползать вниз.

Монолитная конструкция воспринимает действие сил выталкивания равномерно по всему периметру. Коробка дома поднимается и опускается вместе с ней без угрозы отрыва от основания.

Ленточный фундамент глубокого заложения

Ленточный фундамент для каркасного дома, заложенный ниже границы промерзания грунта оправдан лишь в тех случаях, когда под зданием планируется соорудить подвал. Данный вариант требует проведения земляных работ в больших объемах:

выравнивания участка застройки;
рытье траншеи глубиной около двух метров и пр.

Ширина ленточного фундамента для каркасного дома выбирается в соответствии со следующими факторами:

уровня подземных вод;
наличия или отсутствия тяжелой облицовки фасадов;
этажности здания.

Для дома в один этаж под наружные стены обычно сооружают ленту шириной 250 мм, а под внутренние – 200 мм. Но если впоследствии планируется обложить здание кирпичом, ширина монолита возрастет до 315 мм.

А какой фундамент нужен для каркасного дома, если грунтовые воды подступают близко к поверхности земли? В таких условиях толщина ленты увеличивается двукратно: наружные стены должны опираться на 500-миллиметровый монолит, внутренние – на 400-миллиметровый.

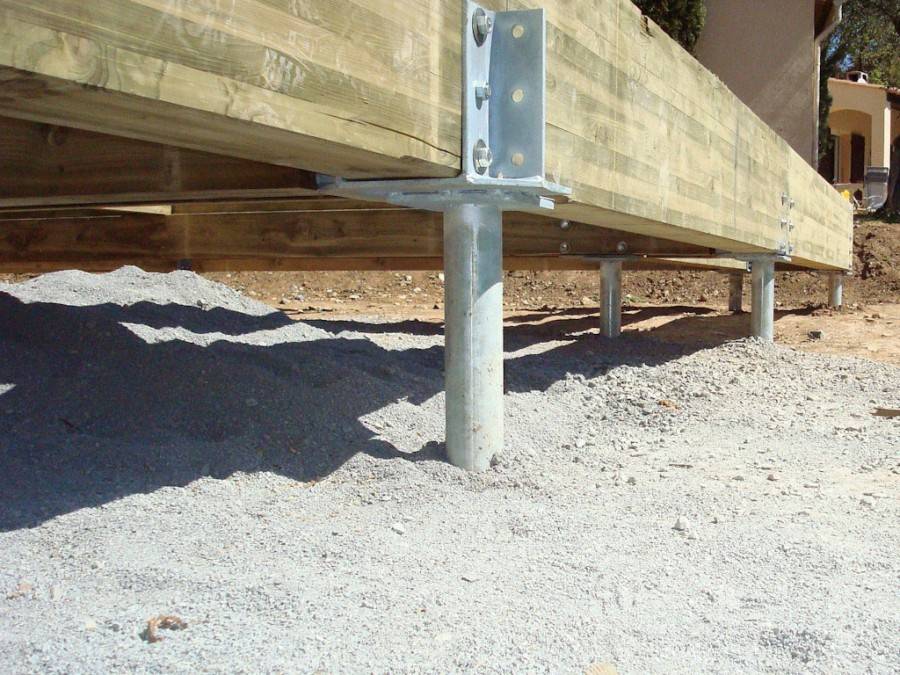

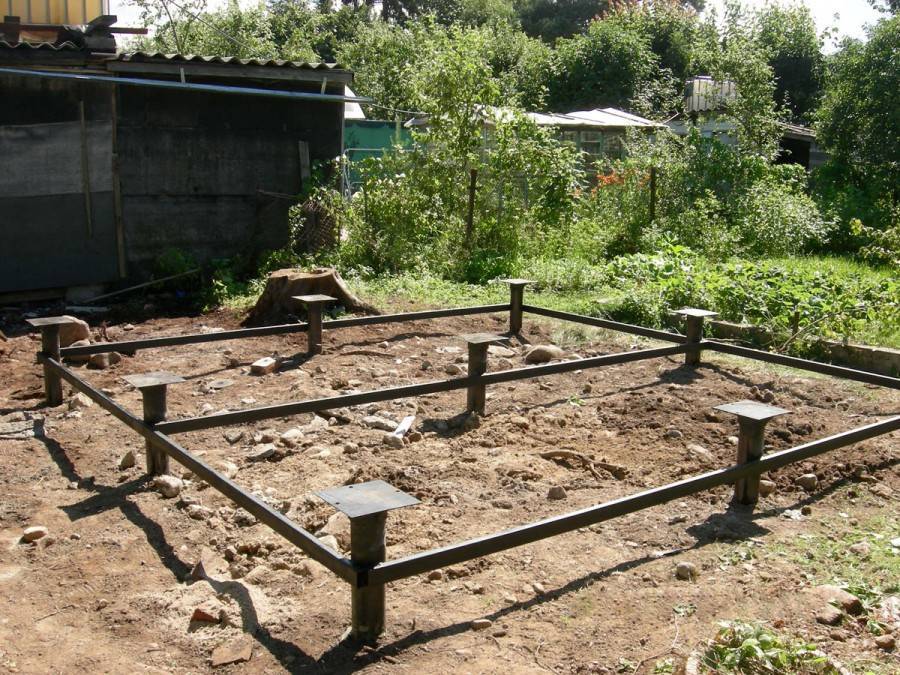

Обустройство фундамента на винтовых сваях

Преимущества использования винтовых свай для фундамента

Винтовые сваи – это несущий элемент фундамента, который обеспечивает надежную и прочную основу для каркасного дома. Основные преимущества использования винтовых свай:

Экономия времени и денег при установке фундамента
Возможность установки на сложной местности и в условиях низких температур
Отсутствие возможности промерзания почвы в зимний период из-за глубокого захода винтовой сваи в грунт
Нет необходимости проводить земляные работы, что минимизирует риск повреждения растительности и ландшафта на участке

Правила установки винтовых свай для фундамента

Перед установкой винтовых свай необходимо провести геологические исследования, чтобы определить характеристики грунта и определить необходимую глубину установки сваи. Затем происходит следующее:

Конструкция сваи состоит из шестигранной трубы и нарезанных на «винты» лопастей.
Свая устанавливается на место вручную или с помощью специального оборудования.
Методом поворота сваи ввинчивается в грунт на необходимую глубину.
Каждая свая жестко закрепляется на железобетонной черепице, что обеспечивает необходимую прочность фундамента.

Прочность винтовых свай при строительстве фундамента

Прочность винтовых свай обеспечивается толщиной стенки трубы, ее диаметром и количеством лопастей на «винте». Оптимальное количество лопастей на винте – не менее трех, диаметр трубы – от 89 до 273 мм. Выбор параметров конструкции должен быть обоснован характеристиками грунта на местности.

Диаметр трубы, мм	Толщина стенки трубы, мм	Длина винта, мм	Число лопастей на винте
89	4	1500	3
102	4.5	2000	4
114	5	2500	5
127	5.5	3000	6

Расчет свайно-винтового фундамента

При расчете свайно-винтового фундамента обращают внимание не только на количество и расположение свай, но и на их параметры

Диаметр опор

В частном строительстве могут использоваться сваи разного диаметра. Все зависит от предполагаемой нагрузки и особенностей конструкции.

Диаметр свай

Для строительства двухэтажных и одноэтажных домов небольшого веса лучше использовать сваи диаметром 108 мм.

Небольшие дачные домики или одноэтажные жилые дома можно строить на опорах диаметром 89 мм.

Длина свай

Высота свай

Чтобы предотвратить проседание дома под собственным весом, необходимо правильно вычислить длину свай. При этом учитывается рельеф участка, глубина залегания грунтовых вод и плотность грунта. Чаще всего длина свай определяется значением 250 см. Если участок расположен на склоне, то эта длина является стартовой. С понижением местности длина сваи увеличивается на 0,5 м.

Расчет количества свай

Чтобы определить количество опор, необходимо определить нагрузку, которая будет оказана на основание.

Расстояние между опорами зависит от материала, который предполагается использовать для строительства дома. Деревянные конструкции могут возводиться на основании с расстоянием между сваями не более 2 метров. Деревянные дома можно строить на фундаменте, опоры которого располагаются не более 3 метров друг от друга.

Выполняя расчет свай для винтового фундамента, учитываются следующие параметры:

Общая масса строения и его площадь.
Полезная нагрузка от мебели и жильцов.
Снеговая нагрузка.

Для примера можно взять одноэтажный дом размером 7*8 метров.

В среднем вес одноэтажной конструкции с учетом крыши и облицовки составляет 28500 кг.
Среднее значение полезной нагрузки от жильцов и мебели составляет 150 кг/м2. Следовательно, общая нагрузка составит: 7*8*150=8400 кг.
Снеговая нагрузка для средней полосы России составляет около 180 кг/м2. С учетом параметров дома определяется нагрузка от снежного покрова на фундамент: 7*8*180=10080 кг.
При сложении полученных результатов получается общая нагрузка на фундамент: 28500+8400+10080=46980 кг.
Для получения более точных результатов полученное значение нужно умножить на коэффициент надежности: 46980*1,1=51678 кг.
Стандартная свая выдерживает нагрузку 2000 кг, поэтому не сложно определить количество свай для дома с указанными параметрами: 51678:2000=25,839.

Следовательно, для монтажа винтового фундамента под дом размером 7*8 метров потребуется 26 опор.

Расчет винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения БеседкаБытовкаГаражПристройкаБаняДом

Этажность 11.52

Материалстроения КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома 456789101112131415

Планируемаявысота поланад землей менее 50 смболее 50 см

Печка в доме НетДа

Кол-во свай: Диаметр сваи: Длина сваи:

Укажите длину сторон вашего строения.
Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
Выберите строительный материал вашего сооружения.
Укажите тип грунта на участке.
Укажите количество углов планируемого дома.
Укажите высоту цокольного этажа из предложенных вариантов.
Отметьте, собираете ли вы устанавливать камин/печку.
Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

Какой фундамент выбрать для каркасного дома

При выборе типа фундамента нужно учитывать несколько особенностей:

прочность грунта на участке;
уровень расположения грунтовых вод;
этажность здания;
необходимость устройства подвала.

Чтобы узнать характеристики грунта, на крупных стройках проводят инженерно-геологические испытания. В частном строительстве заказывать дорогостоящую процедуру не обязательно. Выяснить тип грунта и расположение грунтовых вод можно двумя способами:

Разрабатывать грунт необходимо на глубину, которая на 50 см превышает предполагаемую отметку опирания фундамента. Тип почвы обычно определяют на глаз, после чего по специальным таблицам можно узнать прочностные характеристики. Характерные особенности каждого типа грунта можно найти в ГОСТ «Грунты. Классификация».

Проверить характеристики, перед тем как строить фундамент под каркасный дом своими руками, нужно обязательно. Это позволит правильно подобрать тип фундамента, его сечение и глубину заложения. Неправильный выбор опорной части – это большие проблемы в будущем.

Столбчатый фундамент

Экономичным вариантом станет столбчатая конструкция. Выполнить такие работы самостоятельно достаточно просто. Но вариант имеет следующие ограничения:

требуется низкий уровень расположения грунтовых вод (расстояние от них до подошвы фундамента должно составлять не менее 50 см);
требуются прочные несущие грунты (в основном столбы применяют на хороших грунтах – крупнообломочных грунтах, тугопластичных глинах, суглинках и супесях);
невозможность строительства подвала.

При строительстве на пучинистых почвах необходимо закладывать подошву столбов ниже уровня промерзания грунта или использовать буронабивные сваи.

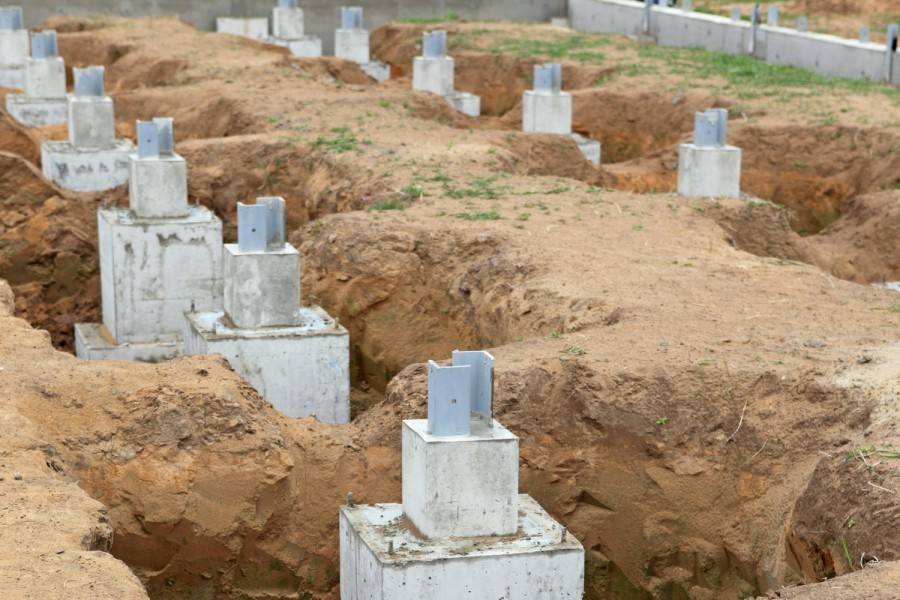

Столбчатый фундамент среднего заложения

Фундамент может быть изготовлен двумя способами: из сборных элементов, из монолитного железобетона. В первом случае применяются типовые блоки ФБС. При выборе такого варианта возникает потребность в грузоподъемной технике, поскольку детали фундамента весят сотни килограмм.

Монолитный железобетон – хороший вариант для частного строительства. Возводить свой дом таким способом можно без использования грузоподъемной техники. Но нужно позаботиться о доставке бетона миксером и об аренде бетононасоса. Этот минимум техники позволит сделать фундамент для каркасного дома быстро и с минимальными трудовыми затратами.

Перед тем, как начинать строительство, нужно выполнить расчет столбчатого фундамента. Исходными данными станут характеристики грунта и нагрузка от здания. Для грунта потребуется выяснить:

прочность несущего слоя (выбирается примерно в зависимости от того, какой тип почвы находится на участке);
глубина промерзания почвы (можно найти по специальной таблице для отдельно взятых городов);
уровень расположения грунтовых вод.

Последние два показателя влияют на глубину заложения фундаментов каркасных зданий. Опирать подошву рекомендуется так, чтобы она находилась примерно на 30 см ниже отметки промерзания и на 50 см выше уровня грунтовых вод. Если выполнить оба этих условия невозможно, используют малозаглубленные опоры

При этом требуется уделить большое внимание гидроизоляции и утеплению

Незаглубленный столбчатый фундамент из блоков 40х20х20 см

При расчете необходимо найти минимальную площадь подошвы столба, его размеры в плане. Лучше всего такую работу выполнить профессионал. Но при необходимости можно найти упрощенные формулы, которые позволяют выполнить приблизительные вычисления. Для увеличения несущей способности и снижения материалоемкости используют столбы с уширенной подошвой.

Уширенная подошва столба позволяет снизить нагрузку на грунт при слабых грунтах

Возведение столбчатого основания для каркасного дома своими руками начинают с подготовки грунта. Требуется выкопать ямы с шагом опор. При этом учитывается сечение столбов и их длина. Грунт на дне ямы уплотняют, выполняют подсыпку из песка средней или крупной фракции толщиной 15-50 см.

Следующим шагом рекомендуется залить подбетонку. Для этих работ применяют тощие бетоны классов В7,5–В12,5. Толщина подбетонки составляет 70-100 мм. Такая подготовка позволит дополнительно выровнять основание, обеспечить гидроизоляцию для монолитного столба во время заливки и набирания прочности. Используется при возведении столбов по монолитной технологии.

Далее устанавливают опалубку. Она может быть из дерева. В последнее время стала популярной опалубка из пенопласта. Она не снимается после завершения работ и играет роль утепления.

Чем утеплен каркасный дом?

Утеплители, которые применяют в стенах каркасных домов, должны обеспечивать теплоизоляцию дома не ниже нормативной при толщине слоя около 15 см (эта цифра определяется размером сечения каркаса).

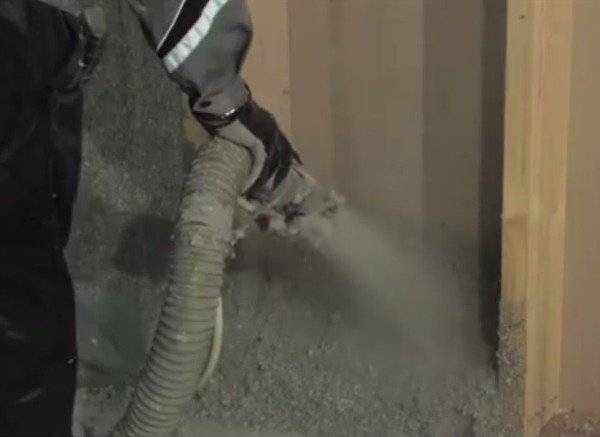

Для напыления эковаты чаще всего используют специальные выдувные установки

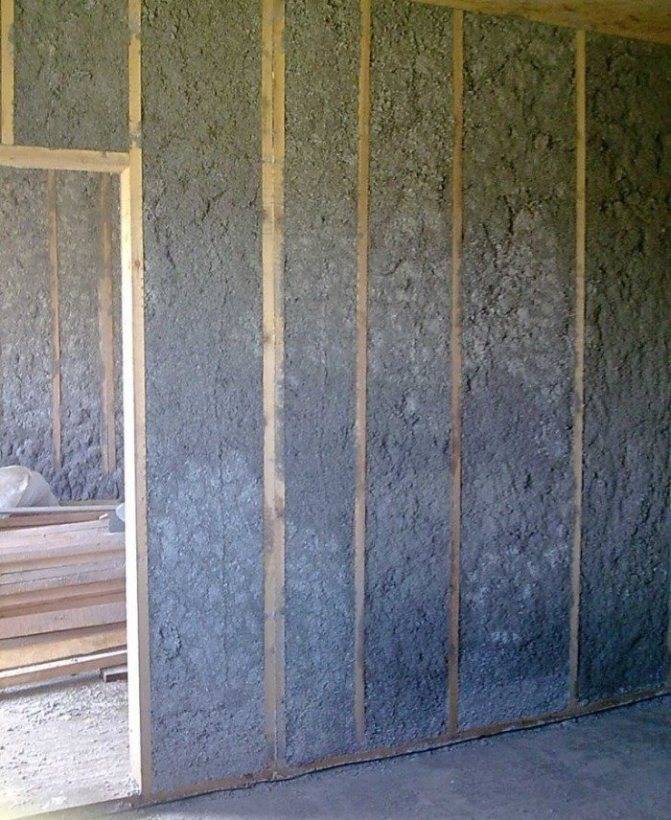

После напыления эковаты, специальным устройством выравнивают уложенный слой эковаты

Данным требованиям соответствуют:

минеральная (базальтовая) вата (достаточная толщина — 15 см). Этот материал обладает также хорошими звукоизоляционными качествами. Плиты утеплителя должны быть жесткими, чтобы со временем не произошли их усадка и снижение энергоэффективности стен дома. Базальтовая вата — наиболее распространенный утеплитель в каркасных домах.

Минеральная вата — один из самых популярных утеплителей

вспененный пенополиуретан (ППУ), достаточная толщина 10-12 см). Это прочный, жесткий материал. Его недостаток в том, что при пожаре он выделяет ядовитый дым, поэтому в стене он должен быть изолирован обшивкой (что как раз соответствует конструкции каркасного дома). Пенополиуретан используют в некоторых типах каркасно-щитовых домов заводского изготовления.

Утепление каркасного дома напылением пенополиуретана (ППУ)

экструдированный пенополистирол применяют как дополнительное утепление (толщина слоя — 3-10 см). Укладывают его по наружной обшивке домов для придания им повышенной энергоэффективности. Это высококачественный, долговечный, дорогой материал, его используют в каркасных домах премиум-класса.

эковата — утеплитель из целлюлозы (толщина 20 см). Материал представляет собой однородную массу, напоминающую вату. При утеплении стен его засыпают между обшивками или увлажняют и наносят на утепляемую поверхность при помощи выдувного оборудования. При влажном методе нанесения материал, застывая, плотно схватывается с конструкциями (за счет присутствующего в нем лигнина — древесного клея, естественного связующего). Для снижения горючести в состав эковаты входят антипирены.

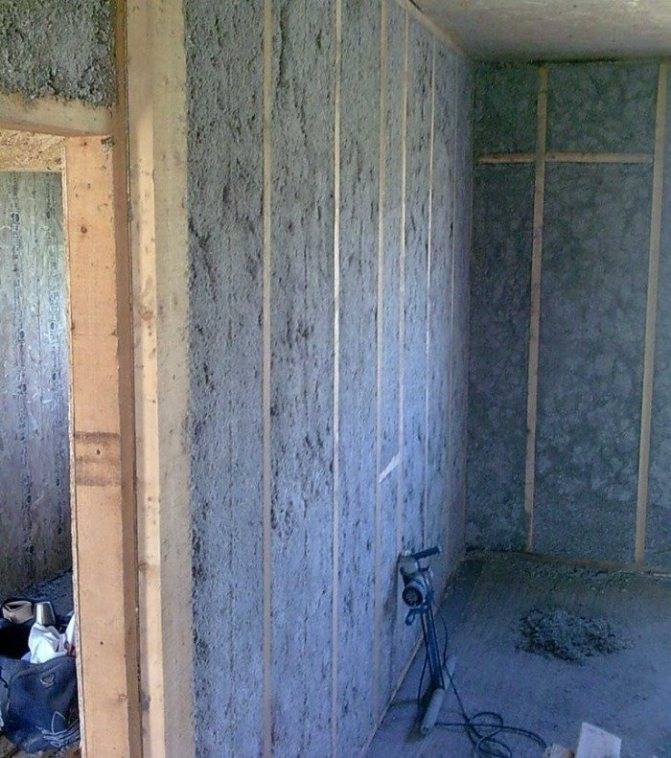

Утепление каркасного дома эковатой

древесноволокнистая вата — утеплитель для домов с повышенными требованиями к экологичности (толщина — 16-20 см). Он имеет форму жестких плит, в которых связующим тонких волокон целлюлозы является природная древесная смола.

Другой вид экологичного утеплителя — камышовые (камышитовые) маты и плиты.

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

Дешевизна.
Простой монтаж.
Быстрое возведение.
Разнообразие моделей.
Достаточная несущая способность.
Ремонтопригодность.
Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

ширина лопасти;
диаметр столба;
длина трубы;
тип наконечника;
толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

высота снежного покрова зимой;
температурный режим в помещении;
уровень подземных источников;
вероятность подтопления;
тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

Виды свай по методу погружения в грунт

Забивные и буроопускные серьезные дорогостоящие конструкции, применяются в основном для многоэтажных домов. Их углубляют специальной техникой молот, виброзабиванием. Преимущества такого погружения в отсутствии подготовки почвы. Для частного строительства, малоэтажных домов не целесообразно использовать такие методы.

Винтовые. Самый распространенный и часто встречающийся тип свай для загородных домов. Они имеют форму самореза, с лопастями на нижней части, используются как полыми, так и залитые бетоном.

Буронабивные. В земле делаются скважины, укрепляются арматурой и заливаются бетоном. Допускается изоляция стенок разными материалами (рубероид, пленка), а также усиление обсадкой из камня. Ещё одно название такого фундамента – столбчатый.

Комбинированные. Самый долговечный фундамент, т.к. разные материалы имею разные сроки порчи.

Тех. процесс установки свайного фундамента

Прежде чем приступить к процессу установки самого фундамента, требуется проект дома на сваях

Во время проектирования нужно учитывать кол-во и размещение свай, это зависит от нагрузки, размещение тяжёлой домашней техники и мебели в доме. Коммуникационное расположение.

Изучение почвенного состава прекраснее всего поручить профессионалам, эксперты советуют анализ проводить весною, дабы достоверно узнать уровень почвенных вод.

Как только проект готов и посчитан, сваи куплены

Необходимо изучить спецификацию, которая прилагается к сваям, в ней указаны все параметры, а еще самая большая нагрузка.

Производим разметку участка. Шаг между сваями 2-3 м., разрешенная ошибка до 2 см. Сваи ставят на всех изгибах строения.

В точках самой большой нагрузки возможно установка нескольких опор, по мере снижения нагрузки возможно повышение расстояния между опорами. Диаметр свай до 100 мм., применяют во время строительства легких конструкций. Сваи с диаметром от 100 мм., применяют во время строительства домов для жилья.

Собираем опоры

Установку опор возможно делать тремя способами:

редукторный,
механический и
ручной.

Механический метод — очень быстрый и обеспечивает строгую вертикаль, но дорогой.

Редукторный метод, тоже требует особого устройства, также дорого.

А собственными руками придется потрудиться и набить руку. Свая применяется 1 раз. Каждая свая может погружаться на разную глубину, это зависит от грунта.

Установку начинают опор с углов фундамента. При длине сваи 2-2.5 м, ее устанавливают взамен процесса установки, в специализированное технологическое отверстие вставляют прут из металла, и начинают завинчивать, до заданного уровня, в процессе регулярно контролирую вертикаль, при помощи отвеса и уровня для строительных работ.

При длине сваи 2-4 м, для закручивания применяют рычаги длинной 3 м. Как было выше сказано, для строительства винтового фундамента на основе свай собственными руками понадобится 3-4 человека. Возможный угол отклонения в вертикальном положении до 2 градусов.

После того, как последняя свая погружена, делают обрезку под один уровень. Для этого лучше применять лазерный измеритель или гидроуровень. Для обрезки применяют угловую шлифмашину.

После того, как все обрезали, требуется пустоты свай залить бетоном. Это выполняется для того чтобы выдавить воздух и устранить процесс коррозии. Раствор можно заказать готовый или подготовить собственными силами в бетоньерке или корыте, применяя песчано-цементную смесь.

Когда высохнет бетон, навариваем оголовки

Оголовки – это специализированные железные площадки, предназначающиеся для фиксирования обвязки из бруса или швеллера.

В первую очередь зачищаем все швы и отделываем все элементы из металла находящиеся выше земляного уровня, специализированной антикоррозийной мастикой.

Собираем элемент основания дома

Элемент основания дома – это решётка.

Это основание, на котором строится строение, исполняется из балок, швеллеров, плит скреплённых с оголовками фундамента на основе свай.

Для тяжёлых строений с высокой нагрузкой, нужно использовать швеллеры или плиты, что ведет к подорожанию.

Для легких конструкций вполне хватит бруса.

Все, фундамент готов, приступаем к возведении дома.

При вашем желании цоколь дома на сваях, есть возможность отделать декоративным сайдингом, деревом.

Основное — оставить просвет между отмосткой дома и сайдингом.

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Как построить каркасный дом на свайном фундаменте
