Каркас для ванны. Виды конструкций и секреты монтажа

Сборка и установка сифона

Сборка сифона

Сборка выполняется в следующей очередности:

1. Распаковывание сифона.
2. Проверка резьбы и прокладок на качество — сколов и заусенцев не должно быть.
3. Раскладывание элементов в той последовательности, в которой будет проводиться сборка.
4. Прикрепление пробки к защитной решетке перелива (19) при помощи специальной цепочки (1).
5. На низ ванны в сливной проем поочередно укладывают плоскую прокладку (2с) и защитную решетку (2).
6. С противоположной стороны нужно прижать с усилием к сливной дырке плоскую прокладку (3), а также отводной патрубок (4). Приложить усилия надо, чтобы прокладка из резины обрела собственное положение.
7. Сверху ванны в резьбовой проем (6) отводного патрубка необходимо вкрутить соединительный винт (5) с помощью широкой шлицевой отвертки.
8. На патрубок снизу следует надеть стяжную гайку из пластика (8). А под нее установить конусный уплотнитель (9).
9. Патрубок нужно вставить в проем гидрозатвора (7), а потом — закрутить гайку.
10. По аналогичной схеме к гидрозатвору прикрепляется переходник (10).
11. Гофрированную трубку меньших габаритов (14) необходимо прикрепить к патрубку перелива (17) при помощи гайки из пластика (16), а также плоской прокладки (15).
12. Патрубок перелива (17) + резиновую прокладку (18) нужно сильно прижать к дырке перелива с наружной стороны. А с внутреннего края — приложите защитную решетку (19). Все детали следует прикреплять при помощи стяжного винта(20).
13. Шланг перелива, сделанный из гофры, присоединяют к отводу патрубка слива.
14. Все, сифон собран!

Каркас из металлопрофиля своими руками

Установка каркаса из металлопрофиля для гипсокартона.

Подготовка оборудования и разметка

Подготовительный этап включает следующие шаги:

• емкость переворачивается вверх дном;
• саморезами на усиленном фанерой днище фиксируются профили, к которым прикручиваются ножки;
• выполняется монтаж системы слива-перелива.

Следующий шаг — регулирование высоты за счет подкручивания ножек. Для горизонтальной ориентации применяется лазерный уровень.

Завершающий этап подготовительных работ — разметка области настенных креплений каркаса. Для этого на стене отмечается линия, соответствующая расположению нижнего бортика ванны.

Монтаж каркаса

Для правильного выполнения установки нужно придерживаться следующего алгоритма:

• в отрезках профиля прорезаются отверстия для последующей фиксации;
• в перегородки из кирпича и бетона согласно отметкам вставляются дюбели, на которых саморезами крепятся металлические рейки;
• проводится монтаж боковых опорных планок;
• после обработки герметиком наружных полок профилей монтируется ванна и соединяется с коммуникациями.

Самостоятельная установка каркаса.

На следующем этапе создаются опоры под днище. Они выкладываются из кирпича, шлакоблока или пенобетона с использованием цементного раствора. При этом дно емкости не должно соприкасаться с кладкой. Монтажная пена заполняет зазор. После отвердения состава завершается монтаж каркаса и устанавливается декоративный экран из гипсокартонных листов.

Подготовительный этап

Каркас под овальную ванну выполняют с помощью крепления к стене с двух сторон. Сначала рассчитывают высоту платформы. Для этого замеряют расстояние от нижних кромок борта до пола.

Необходимо рассчитать нагрузку на конструкцию. В расчет берется масса изделия, заполненного водой, и вес человека. От этого зависит выбор материала, количество ребер жесткости, толщина стенок. Далее, необходимо сделать следующее:

1. По периметру укладывают доски для основания, их прикручивают к полу.
2. Устанавливают стойки, крепят их к основанию и к стене.
3. Сверху на стойки кладут еще одну доску.
4. Укладывают лист ДСП или фанеру, прикручивают по периметру к каркасу.
5. В нем прорезают отверстие под ванну.
6. Для разметки отверстия используют лекало.
7. Вырезают его с помощью электрического лобзика или ручной пилы.

Фанеру применяют повышенной водостойкости, толщиной 15 мм.

Полезные советы

Специалисты рекомендуют при изготовлении каркаса для ванны придерживаться нескольких советов.

Если используется для изготовления каркаса металлический профиль, то его следует дополнительно усилить. Для этого можно применять деревянные бруски, пропитанные антисептиками.
Подставка под сантехнику из профильной трубы также требует сварки

Это, пожалуй, единственная трудность, с которой может столкнуться домашний мастер.
Очень важно запенить стальной каркас с наружной стороны. В таких случаях конструируется каркас под экран

Такая конструкция является простой и ее можно изготовить без демонтажа купели.
Чтобы вес от ванны распределялся равномерно, можно использовать не только ножки. С такой задачей также справится незамысловатая подложка из кирпича и досок.

• После подключения всех коммуникаций рекомендуется прятать их за декоративными плинтусами.
• Стоит учитывать, что цельносварные конструкции (и самодельные, и заводские) являются менее надежными, чем сборные, поскольку собрать основу на болтах своими руками – это то же самое, что сделать соединения, не уступающие по своей прочности цельному металлу.
• Рекомендуется оборудовать отдельную дверцу для доступа к сливному оборудованию, чтобы его можно было проверять и ремонтировать.
• Для крепежа стоит использовать саморезы, обработанные антикоррозийным составом.
• Для облицовки каркаса в ванной комнате необходимо применять только влагостойкий гипсокартон. Обычный материал в такой обстановке очень быстро выйдет из строя.

Размеры

Размеры каркасной конструкции во многом зависят от габаритов сантехники. Например, модели с габаритами 170х80, 170х70, 100х70 см должны быть установлены на основания с аналогичными размерными показателями. Габариты ванны зависят от ее формы. К примеру, параметры 170х80 см характерны для простых прямоугольных изделий, 194х100 см – для овальных, 130х130 см – для угловых.

Обязательно нужно измерить все необходимые поверхности перед проектированием каркаса.

Следует постараться не ошибиться с размерами, если делать основу самостоятельно. В противном случае сантехника будет стоять неустойчиво.

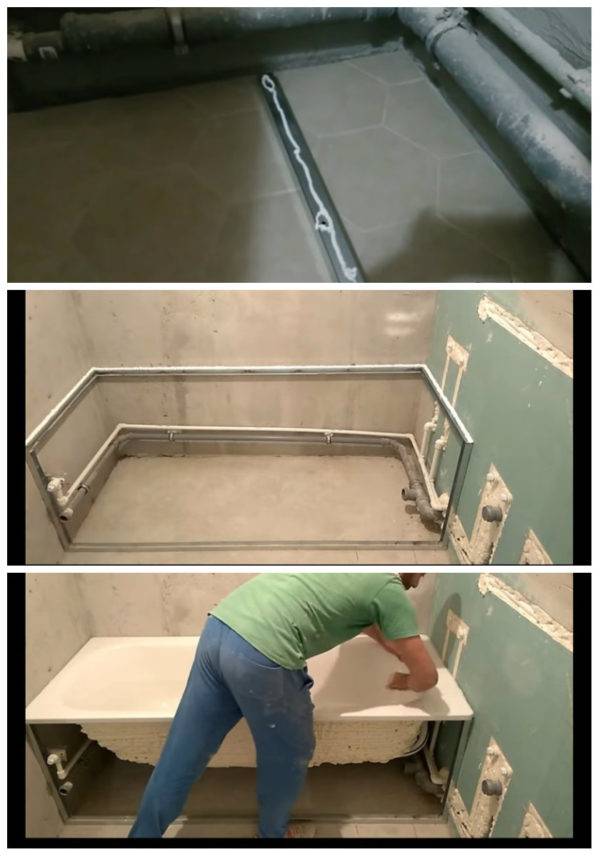

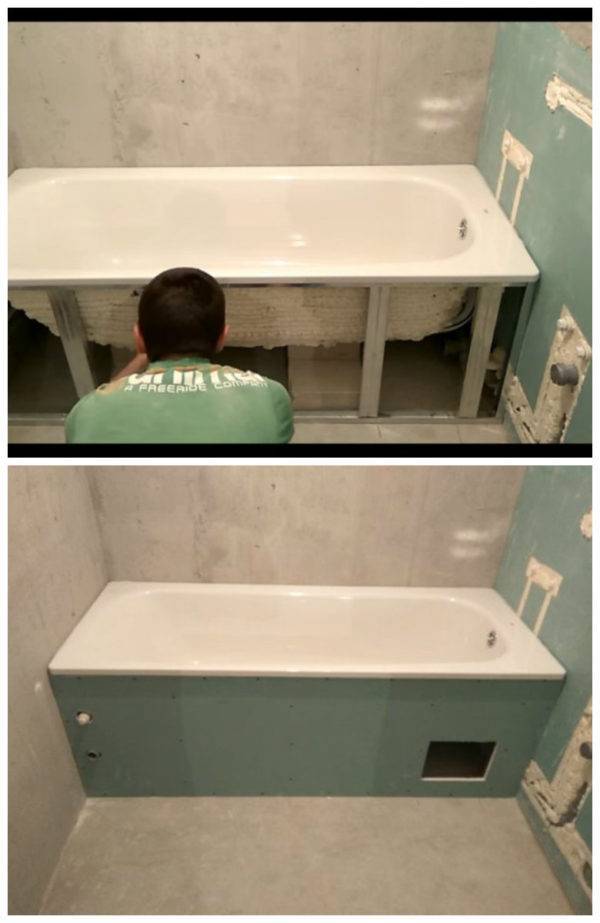

Каркас из металлопрофиля

Наиболее популярный вариант самодельного каркаса при установке ванны – из профиля для гипсокартонных систем. Оцинкованные профили обладают хорошей прочностью, жесткостью и долговечностью, подходят для сооружения под стальные и акриловые ванны.

Монтаж каркаса производится после подготовительных работ: выравнивания стен, разводки канализационных и водопроводных труб.

Обратите внимание! С использованием каркаса ванна может быть установлена как до, так и после выполнения отделочных работ. Рассмотрим основные этапы сооружения каркаса на примере установки акриловой ванной. Рассмотрим основные этапы сооружения каркаса на примере установки акриловой ванной

Рассмотрим основные этапы сооружения каркаса на примере установки акриловой ванной.

Подготовка оборудования и разметка

На этом этапе чаша переворачивается и к ней, при помощи идущих в комплекте саморезов, прикручиваются профили для крепления ножек: для этих целей дно специально усилено фанерой. Затем на профили устанавливаются винтовые ножки. Также на этом этапе собирается и монтируется система слива-перелива.

Далее ванна заносится в санузел и регулированием ножек выставляется по уровню. С нижнего края бортика ставятся отметки для монтажа каркаса.

Затем чаша выносится из помещения, после чего приступают к сборке каркасной конструкции.

Монтаж каркаса

Обустройство металлического каркаса заключается в проведении следующих операций:

• Профили нарезаются на отрезки согласно разметке, в них просверливаются отверстия для крепления к стене.
• На полку, прилегающую к стене, наносится герметик, после чего профили прикручиваются к стене по ранее нанесенным отметкам. В кирпичных и бетонных стенах предварительно просверливаются отверстия и вставляются дюбели, в перегородках из гипсовых плит саморезы хорошо держатся без дюбелей.
• Также на этом этапе монтируются боковые стойки и нижняя направляющая для экрана.
• На верхние полки профилей наносится герметик, после чего заносится, устанавливается и подключается ванна.

Следующий этап – сооружение подставки для опоры дна ванной. Для этой цели используют кирпичи, шлакоблоки, блоки из легкого бетона. Их устанавливают в несколько рядов и скрепляют обычным цементным раствором.

Важно! Дно ванны не должно опираться на кирпичи или другую подставку: оставляется зазор не менее 5 мм, который заполняется монтажной пеной. Чтобы чашу не подняло при расширении пены, ее наполняют водой или нагружают подручными средствами

Когда пена застынет, монтируют каркасную конструкцию для экрана и закрывают его гипсокартоном.

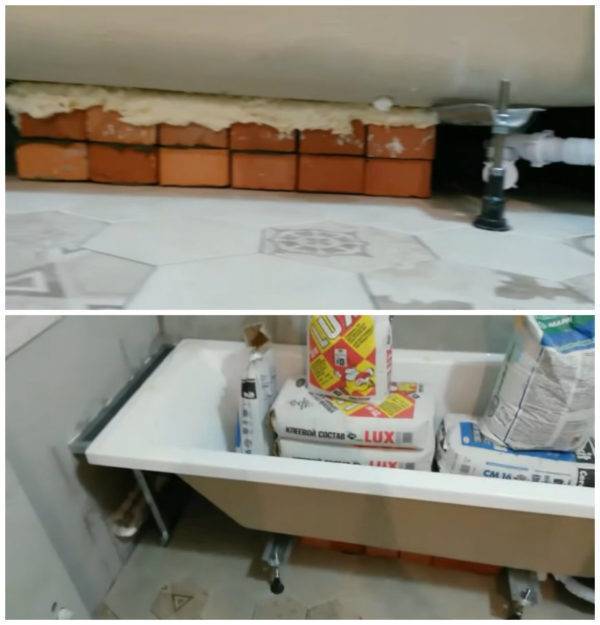

Установка на кирпичи

Подпорки под дно иногда совмещают с установкой чаши на ножки. Основная задача – ровно выставить элементы, чтобы бортики встали ровно по горизонтали.

Вариант 1

Для работы понадобятся:

• металлические уголки с перфорацией длиной по периметру ванной;
• кирпичи;
• монтажная сетка;
• цементно-песчаный раствор;
• силиконовый клей;
• дюбели, саморезы;
• строительный уровень.

Шаг 1. Делаем установку подпорок

На полу отметить местоположение дна. Ближе к краям, но оставляя 5-10 см до окончания границ дна, поставить опоры. Хватает обычно 8-12 штук по 4-6 кирпичей на каждую сторону.

Смешать небольшое количество раствора, можно использовать готовую смесь для кладки. Уложить 2-3 ряда подпорок, высота зависит от модели акриловых чаш. Можно вплотную к стене или на удалении, ширина кладки – в 1 элемент, толщина шва до 8-10 мм.

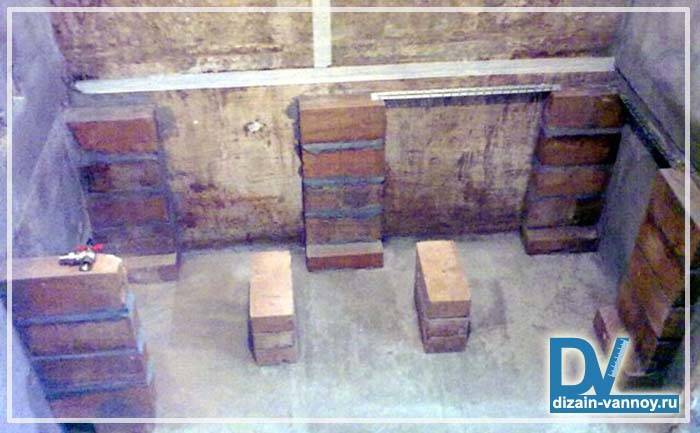

Создание опор из кирпичей

Пока раствор не высох, чаша ставится сверху, отмечается граница прохождения бортов. Если не получается ровно, ванна на подпорках не встает, положение ее регулируют с помощью раствора на финальной стадии.

Шаг 2. Монтаж опорного элемента

К линии прохождения бортов приложить металлический уголок. В нем должны присутствовать монтажные отверстия. Отметить маркером места, где будут сформированы отверстия на поверхности. Просверлить отверстия, вставить дюбели. Посадить уголок на саморезы.

Присоединение металлического уголка для опоры бортов

Шаг 3. Маскировка и установка акриловой ванны

Подпорки обернуть монтажной сеткой, покрыть слоем штукатурки. После их можно будет покрасить, чтобы элементы для опоры смотрелись гармонично. Так как кирпич очень хорошо впитывает влагу и разрушается, штукатурка должна быть влагостойкой и будет играть роль гидроизоляции.

Сетку сложить на верхней части подпорок, стянуть, чтобы материал полностью закрывал их. Поверх положить толстый слой цементного раствора. Уголок на стене промазать сантехническим силиконом.

Готовый вид подпорок

Ванна ставится на уголки, опирается на подножки. Отрегулировать геометрию, при помощи строительного уровня. Лишний силикон удалить первым, он быстрее застывает. Для выравнивания можно использовать обычную чайную ложку, она помогает сформировать красивый шов. Излишки раствора удалить, в месте соединения ванны и подножек утрамбовать. После произвести установку сантехники и коммуникаций.

Вместо кирпичей можно использовать пеноблоки, распилить их по форме ванной. За счет их размеров монтаж ванны проводится проще и быстрее, но потребуется качественная гидроизоляция, так как материал очень гигроскопичен.

Вариант на ножках и на газоблоке

Вариант 2

Возможна установка ванны на пьедестал. Чаша при этом поставлена может быть дополнительно на ножки. В этом способе подставка под дном чаши будет выглядеть как небольшая площадка высотой в 2 элемента. На дно ванны прикрепить 2 планки на саморезы. Чашу перевернуть и опереть планки на площадку. Уголок для поддержки бортов на стене крепится по тому же принципу, бортики фиксируются также, как и в предыдущем варианте.

Внешняя разница между вариантами установки на кирпичи

Под дном останется пространство, которое образовалось из-за планок. Его заполнить строительной пеной, так ванна фиксируется на постаменте. Чашу требуется заполнить водой.

Если ванна стоит на опорных ножках, свободный промежуток между кирпичной площадкой и дном также заливается пеной. После высыхания пене можно придать форму и отделать поверхность для маскировки штукатуркой, поставить панели, гипсокартон или положить кафель.

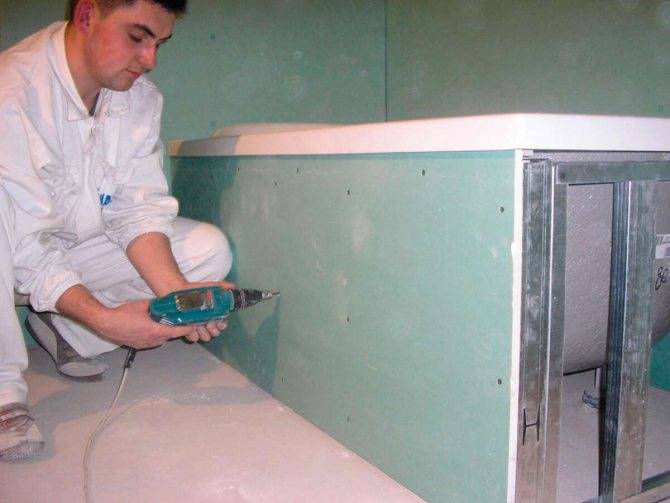

Установка короба из влагостойкого гипсокартона

Некоторые требования к конструкции

Основные требования к материалу:

1. К основным канализационным и водопроводным узлам должен оставаться ревизионный проем, закрывающийся дверцей/заглушкой.
2. Пол под ванной должен быть герметично заизолирован от остальной части ванной комнаты. Только так можно избежать образования сырости, а как следствие грибков и плесени под ванной.
3. Ванна не должна опираться на экран, потому что это ненесущая конструкция.
4. Чтобы экран не мешал ногам в нем нужно организовать выемку, сделанную под уклоном.

Если у вас достаточно свободного пространства под ванной, сделайте экран с выдвижным ящиком или небольшим шкафчиком, в котором сможете хранить моющие средства и бытовую химию.

Читайте так же: Стеллаж из круглой трубы своими руками

Сбора каркаса своими руками: общие технические подробности

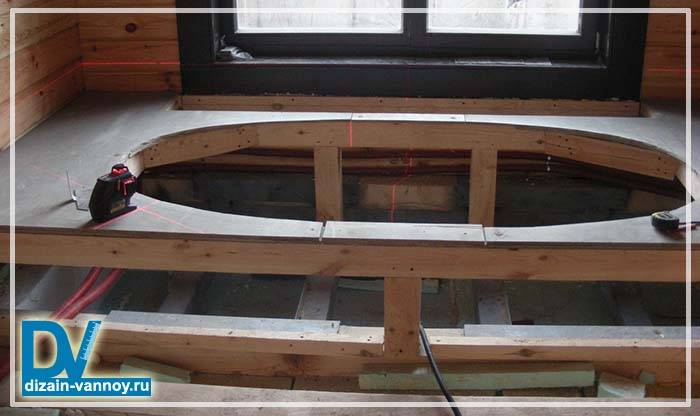

Сборка деревянного каркаса-подиума для овальной ванны

Прежде всего, стоит разобраться, что такое подставки под ванну. Представляя собой несплошную несущую конструкцию, рама для ванной имеет стойки и перемычки, равномерно распределяющие нагрузку основного веса. Такие рамы можно назвать фермами, так как примерно такую систему, замкнутую по всему периметру, придется собрать в помещении, прежде чем произойдет установка ванны на каркас.

Итак, как сделать каркас под ванну своими руками, основные особенности:

1. Снять замеры, определиться с выбором материала (сечение бруса или профильной трубы, если каркас под ванну из металлопрофиля). Что касается профиля из металла для гипсокартона, то лучше выбирать UD и CD. А вот деревянный каркас для ванны хорошо делать из материала с сечением 20х100 мм (профильная труба 20х40 мм). Ключевой размер именно 20 мм, так как это расстояние является стандартным для боковой стороны кювета и загиба его борта.
2. Остальные размеры (длина и ширина) снимаются с нижней стороны купели от подгиба одного борта и до внутреннего загнутого края противостоящего.

Установка кирпичного основания

Следующее действие, которое необходимо, чтобы сделать каркас для угловой ванны, замер и закладка опорного периметра, определенного по вышеуказанным параметрам. Если опорная подставка для ванны будет сделана из гипсокартонного профиля или бруса, то тут все просто: прибить отрезанные по размеру куски к полу (дюбелями)

В случае если будет каркас из профиля под ванну тяжелой массы, трубки выложить на пол и сварить их в прямоугольник

Теперь важно знать, как собрать каркас для ванны. Монтаж угловых опорных стоек не занимает много времени, но работу необходимо выполнить как можно тщательнее, так как именно на них ляжет основная нагрузка чаши, воды и веса человека

1. Далее нужно заняться сборкой верхнего опорного треугольника, необходимого для равномерного распределения нагрузки ванны по всем опорным стойкам. Конструкция полностью повторяет сборку нижней опоры. Профили или труба уложить на стойки угловые и закрепить посредством саморезов или сварки.
2. Каркас для металлической ванны, как и подставка под ванную из акрила, чугуна, не может быть без дополнительных несущих стоек. Они служат усилением конструкции и позволяют выдерживать массив чаши плюс все, что там находится. Стойки устанавливаются и укрепляются с шагом до 0,5 м (не более) по самой длинной стороне фермы.

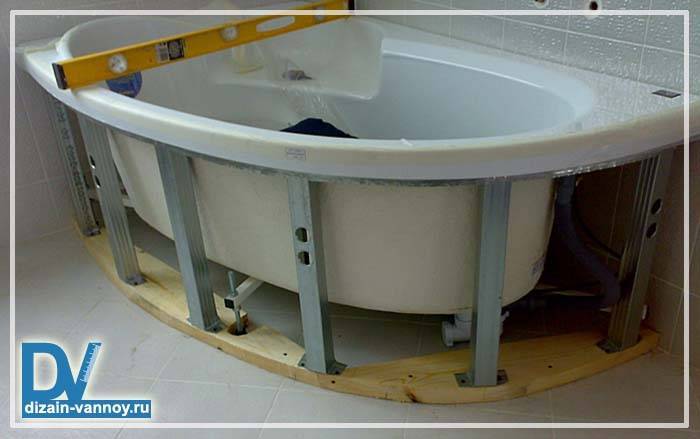

Пример комбинированного каркаса для угловой ванны

Изготовление каркаса – половина дела, нужно еще знать, как установить ванну на каркас. Но тут нет больших сложностей, если сама рама собрана верно и смонтирована на месте, где будет располагаться чаша. Поднять купель и уложить/поставить в каркас для ванны из гипсокартона или металлический каркас можно самостоятельно, но лучше всего попросить помощи, вдвоем такая процедура пройдет быстрее и проще. В особо сложных случаях, фермы изготавливаются вокруг купели, поднятой на дополнительную опору

После того как конструкция готова, подпорки осторожно убираются, и чаша опускается на каркас

Чтобы увидеть, что представляет собой подставка под стальную ванну или понять, как сделать каркас для ванной из чугуна, акрила, просмотрите фото, предложенные ниже.

Какую бы опору вы ни делали, помните: количество дополнительных опор для фермы зависит только от материала, из которого выполнен сам каркас. Шаг в 0,5 м годится для профилированной трубы и бруса, а вот для профиля из гипсокартона шаг сужается до 0,3 м, как и в случае использования бруса сечением 100х200.

Декорирование фермы – дело вкуса и возможностей. Пластик, гипсокартон, кафель – используйте то, что вам больше нравится.

https://youtube.com/watch?v=WWZ9hcNjoVU

Установка акриловой ванны на каркас

Под каждую ванну каркас разрабатывается свой, потому нюансы сборки у каждого случая свои. Даже у одной фирмы, под разные модели одной формы, каркасы бывают разные. Они учитывают геометрию ванны, а также распределение нагрузок. Тем не менее, порядок работ общий, как и некоторые технические моменты.

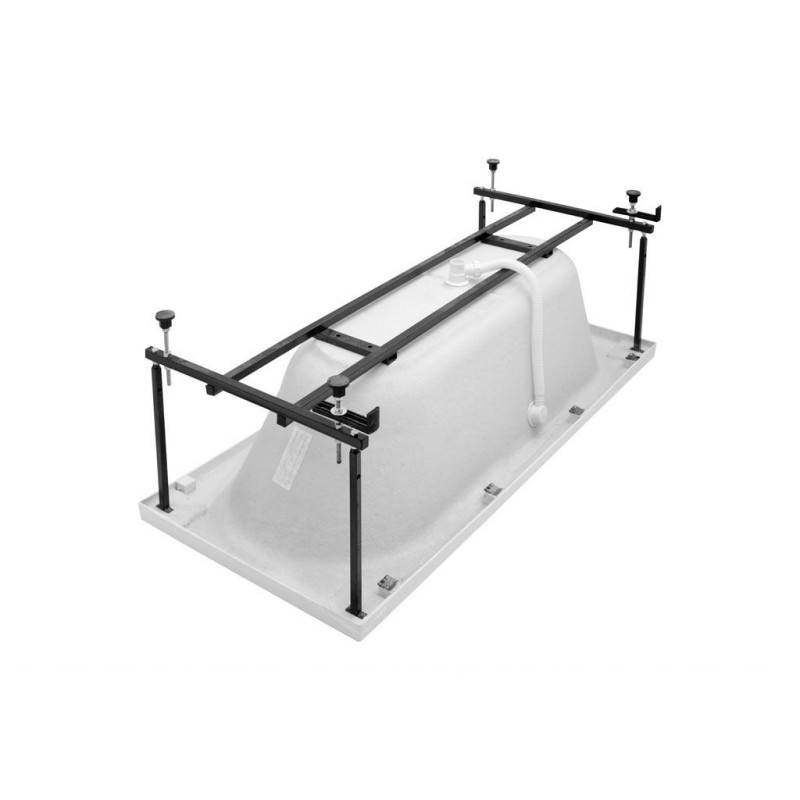

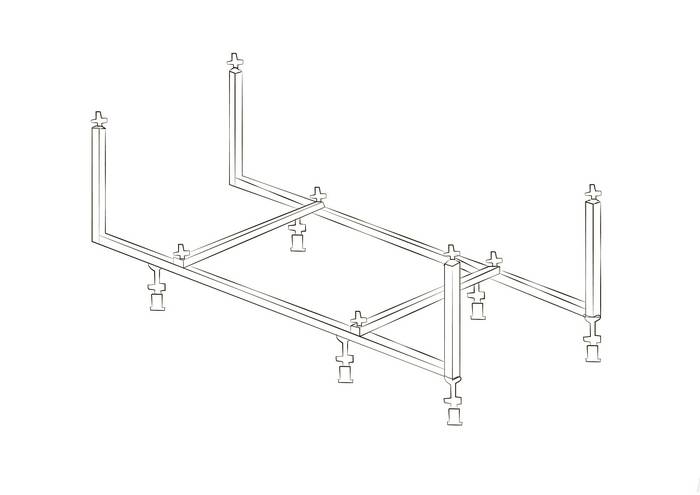

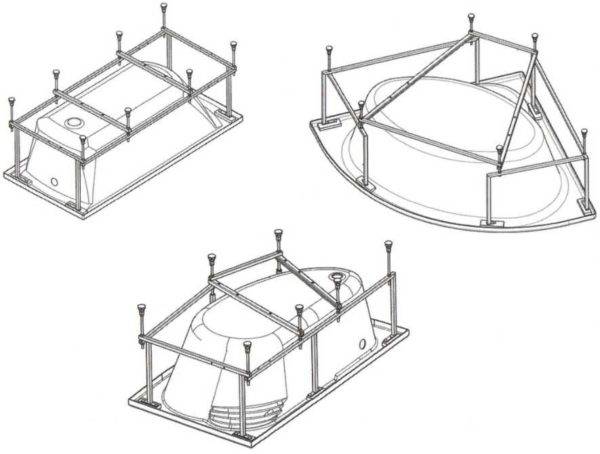

Пример каркасов для акриловых ванн разной формы

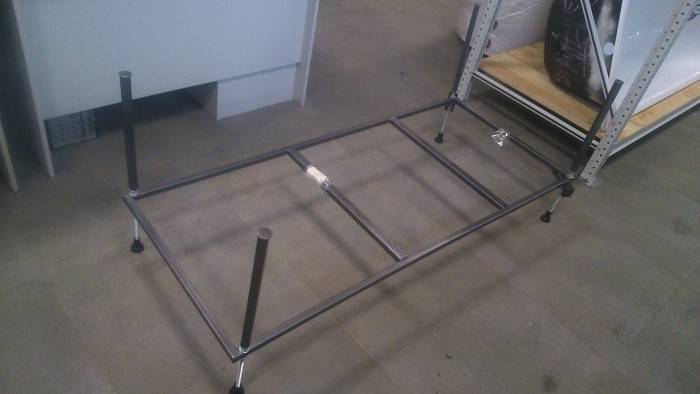

Скручиваем каркас

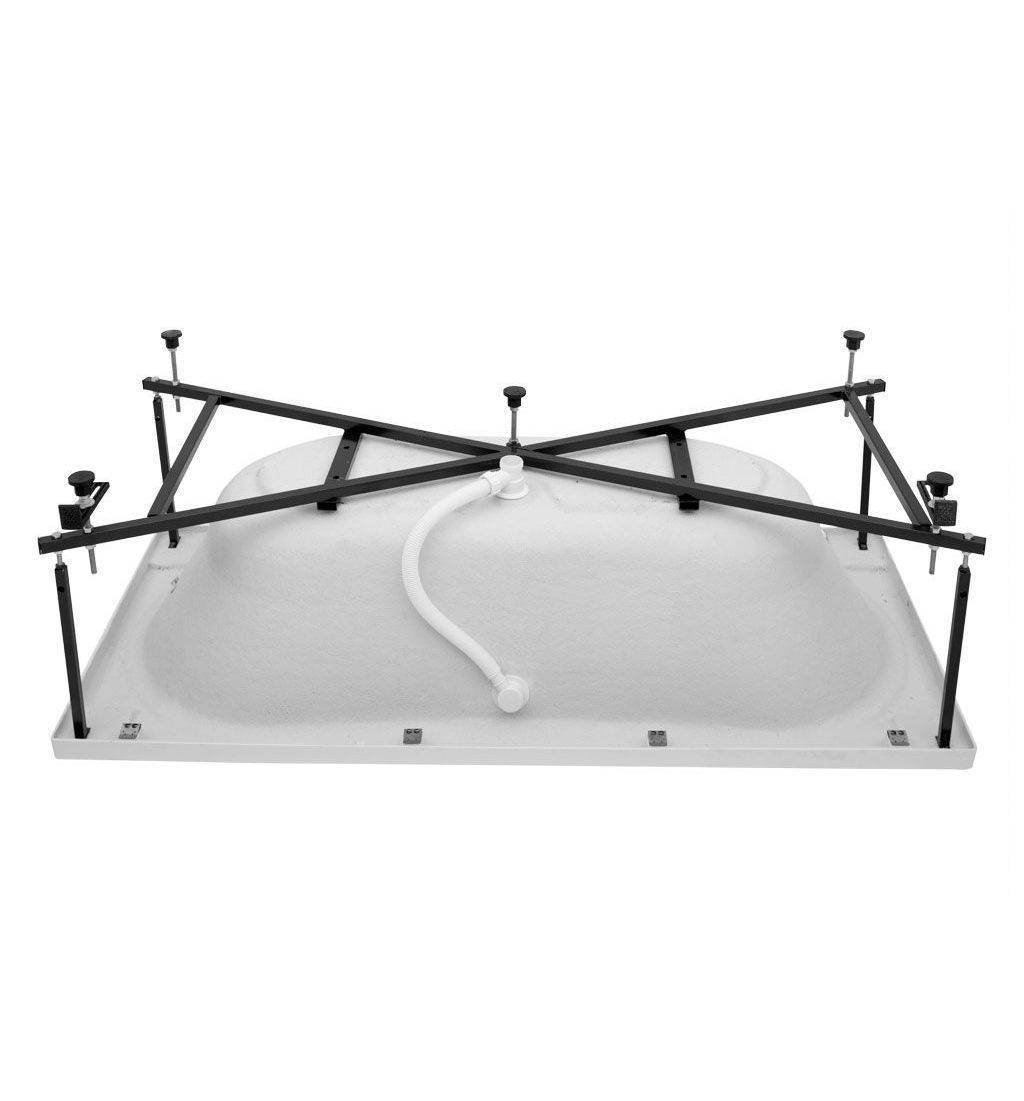

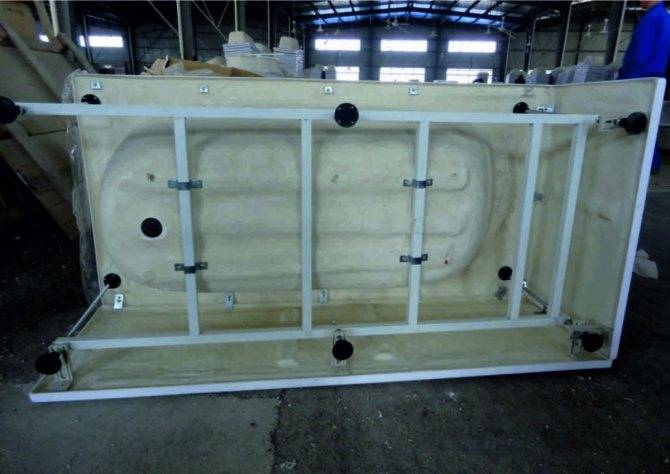

Собирается рама, на которую опирается дно. В некоторых случаях она идет сварная и собирать ее не требуется. Рама укладывается на дно перевернутой ванны, пока ничем не закрепляется. Ее выставляют ровно, так как она должна крепиться.

На стойки устанавливаются шайбы с крепежными элементами. Стойки — это или куски профиля (трубы квадратного сечения), или металлические пруты с резьбой на двух концах. Они должны крепиться к бортикам ванны. Фирмы разрабатывают обычно крепеж своей формы. На фото — один из вариантов.

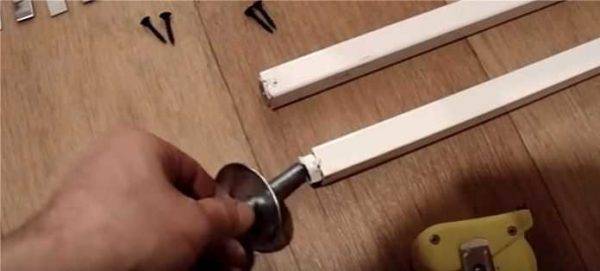

Крепеж для стоек

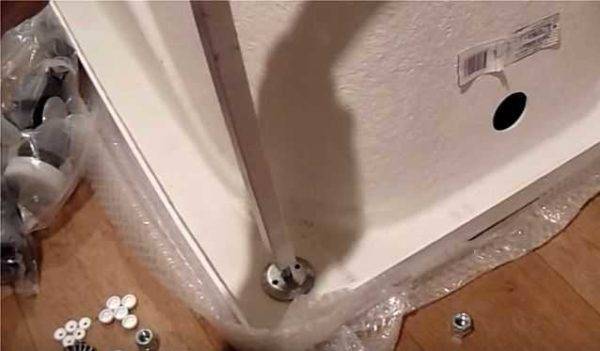

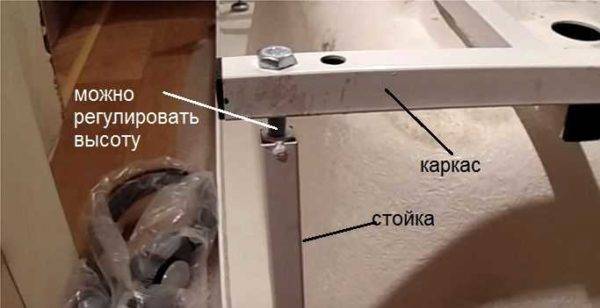

Пример установки стоек (все детали из комплекта)

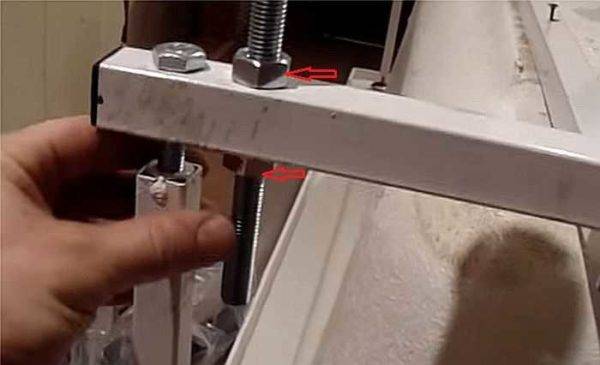

Вторая сторона стоек соединяется с каркасом

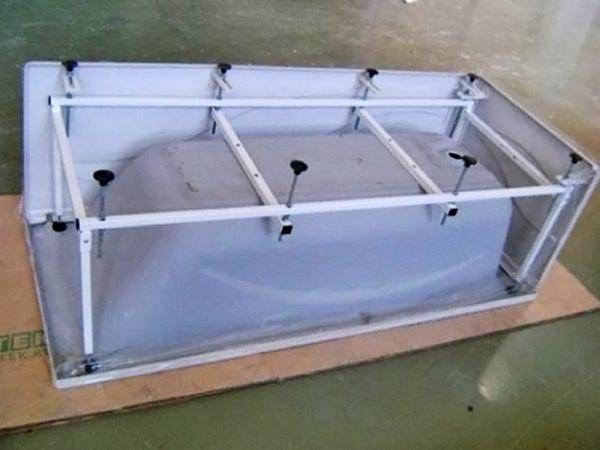

Крепим ванну к каркасу

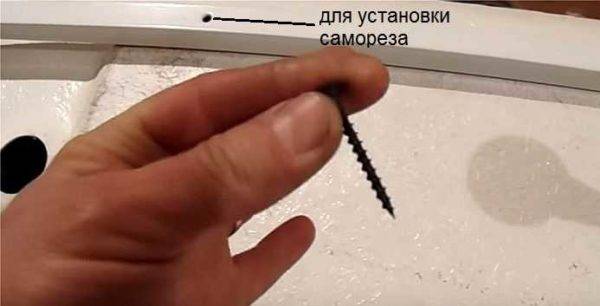

После того, как каркас выставлен ровно, его прикручивают к усиленному дну акриловой ванны. Использовать надо саморезы рекомендованной длинны, которые идут в комплекте каркасом.

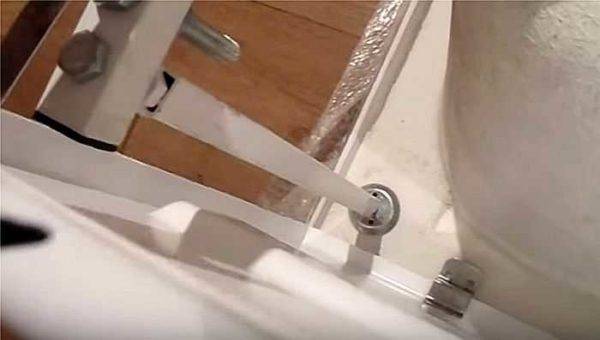

Фиксируем раму к дну

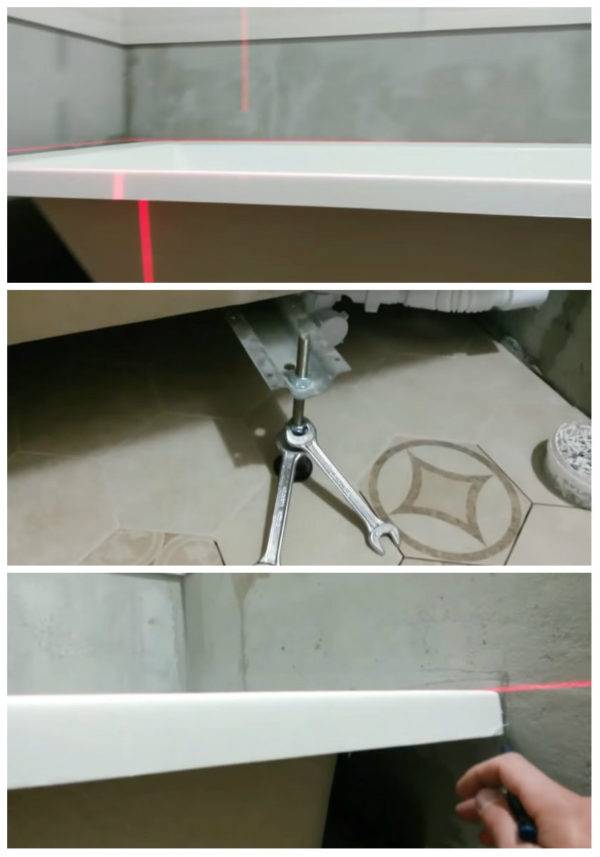

• Следующий шаг установки акриловой ванны — выставление и фиксация стоек. По высоте они уже отрегулированы, теперь надо выставить их вертикально (контролируем строительным уровнем с двух сторон или проверяем точность выставления отвесом). Выставленные стойки «садят» на саморезы. Длина крепеже указана в инструкции к каждой ванне, но обычно они меньше, чем те, которыми фиксировалось дно.
• Далее устанавливаем ножки на каркас.
• С той стороны, где не будет экрана, на штырь ножки накручивается гайка, после чего они вставляются в отверстия в раме (зависая на этой гайке), фиксируются к раме еще одной гайкой. Получилась регулируемая по высоте конструкция — подкручивая гайки можно выставлять ванну в нужное положение.

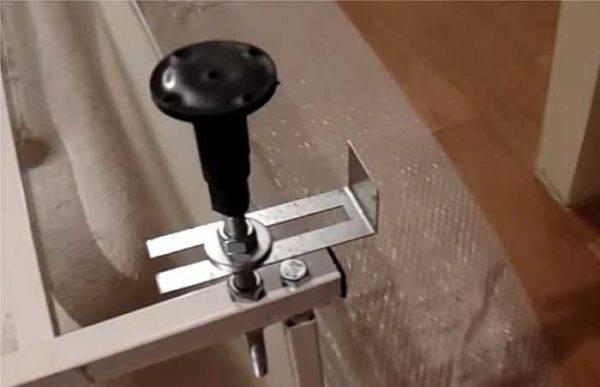

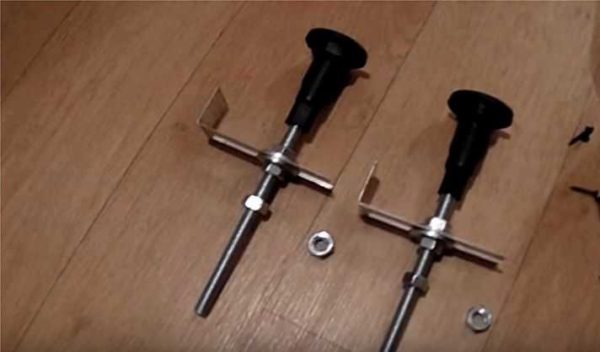

Установка ножек без экрана

Сборка ножек со стороны экрана

Ставим на каркас

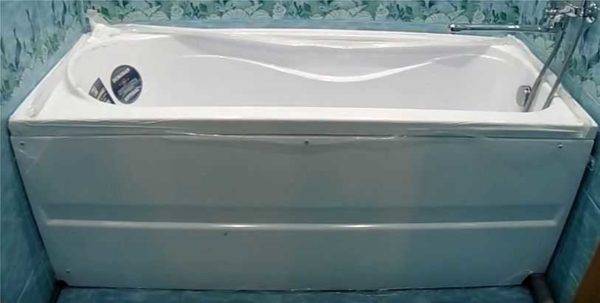

Монтаж экрана

Это уже не совсем установка акриловой ванны, но без этого этапа редко обходятся: устанавливаем экран. Если вы купили эту опцию, в комплекте идут пластины, которые будут его поддерживать. Их ставят по краям и в середине. Приставив экран и отрегулировав упоры на ножках, закрепляют их в требуемом положении. Затем на ванне и экране отмечают места, где надо закрепить пластины, потом сверлят под крепеж отверстия и закрепляют экран.

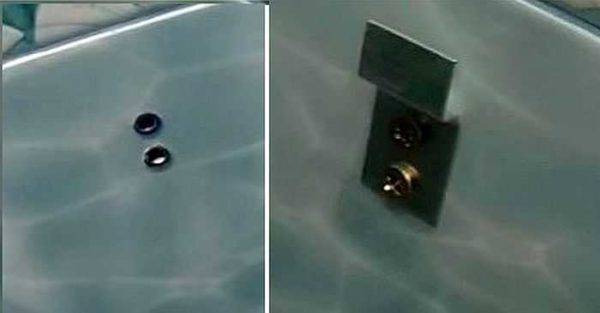

Крепеж для экрана ставим на бортик

• Далее надо установить крепеж для акриловой ванны к стенам. Это изогнутые пластины, за которые цепляются бортики. Установленную и выставленную по уровню ванну придвигаем к стене, отмечаем где будут находится борта, ставим пластины так, чтобы их верхняя кромка была ниже отметки на 3-4 мм. Крепят их на дюбеля, просверлив под них отверстия в стенах.

Ставим крепеж на стены для акриловой ванны

Монтаж акриловой ванны своими руками окончен

Далее надо будет сделать стык бортов ванны со стеной герметичным, но об это ниже, так как эта технология будет одинаковой для любого способа установки.

Подготовительные работы

Устанавливать акриловую ванну нужно после проведения ремонтных работ, которые производятся в такой очередности:

1. Из помещения выносят все ненужные вещи, предметы — так как они могут сильно испачкаться.
2. Перекрывают подачу воды с помощью аварийных кранов (если необходимо, то их можно на некоторое время подключить).
3. Снимают экран с ванны.
4. Отсоединяют сифон.
5. При помощи молотка и зубила сбивают угол из полосочек керамической плитки по краям ванны, если они есть.
6. Ножиком (мастерком) снимают герметик.
7. Демонтируют старую чашу.

Для этого необходимо проделать следующее:

• отвинтить саморезы по уголкам, если применялась каркасная конструкция для его монтажа.
• покачать, а потом — убрать с пьедестала.
• сбить сначала плитку, а затем — штукатурку со стенки в том месте, где располагается борт самой ванны.
• вынести.
• отсоединить сифон от канализационного стояка.
• канализационный проем закрыть пробкой либо тряпкой для того, чтобы не было неприятного запаха в квартире.
• участок под прежней ванной очистить от мусора.
• если приобретен угловой вид чаши, то угол в стене необходимо выровнять до 900. если этим требованием пренебречь, то крепежные планки в скором времени испортят акрил.

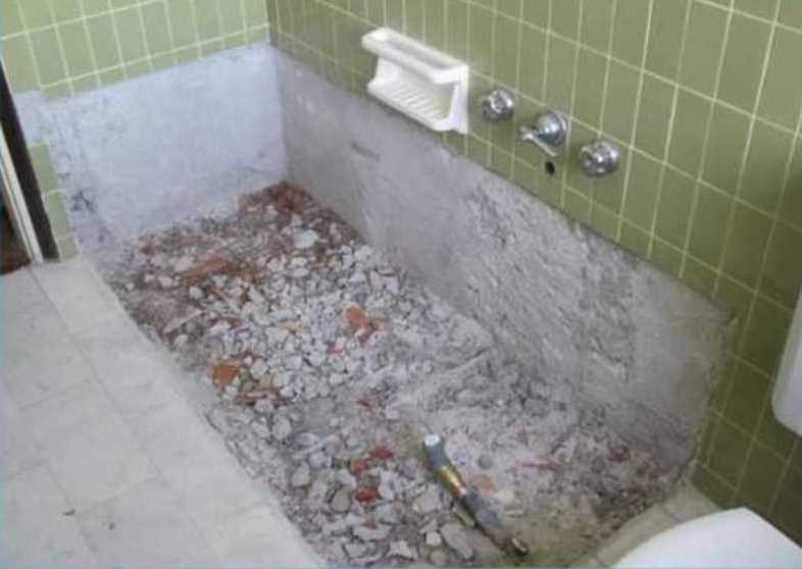

Место расположения старой ванны, подготовка к установке новой

Провести гидроизоляционные работы:

• пол выровнять с помощью цементно-песчаного раствора либо керамической плиткой для пола — разница по высоте не должна быть выше одного сантиметра;
• стыки стен, а также напольной плитки заделать герметиком;
• бортики ванны защитить от повреждений при переносе из комнаты в комнату при помощи малярной ленты.

Технология монтажа

Приступая к сборке каркаса для купели своими руками, что оптимальная высота верхнего края ванны, рекомендованная санитарными нормами, составляет 60-56 см, а минимально возможное расстояние от пола до дна изделия, достаточное для подключения сифона – 15 см. Для работы мастеру потребуется строительный уровень, рулетка, маркер, пила, деревянный брус, антисептик глубокого проникновения, перфоратор, дюбель-гвозди и молоток. Сборку конструкции осуществляют по следующей схеме:

1. В первую очередь необходимо тщательно снять мерки с ванны. Определить высоту, длину и ширину каркаса, количество вертикальных стоек.
2. Затем выполняют раскрой бруса. Распилить древесину можно обычной пилой, болгаркой или циркуляркой. Легче работать, если перед глазами схема каркаса со всеми размерами.
3. Брус несколько раз пропитывают антисептическим препаратом или покрывают влагостойкой краской.

4. Сначала изготавливают нижнюю обвязку каркаса. Чтобы ванна в процессе эксплуатации «не ездила» брус фиксируют с помощью дюбель гвоздей к полу.

5. Затем выставляют вертикальные стоки. На короткой стороне конструкции должна быть хотя бы одна стойка, расположенная ровно посередине. На длинной стороне каркаса может быть 3-6 стоек в зависимости от размера ванны. Между собой брус фиксирует саморезами или гвоздями.

6. Собирают верхнюю обвязку каркаса, она также фиксируется к стенам дюбель гвоздями. Брус должен располагаться так, чтоб борта ванны после установки опирались на него. Наиболее эффективным считается вариант конструкции, когда стальная купель облокачивается сразу на 3 стены

7. Далее выполняется установка ванны.

Фронтальную часть каркаса можно обшить гипсокартоном с последующей облицовкой керамической плиткой или окрашиванием. Чтобы иметь доступ к сантехнике в случае поломки, нужно заранее предусмотреть ревизионное окно.

Особенности стальных ванн

В настоящее время владельцы жилья чаще делают выбор в пользу стальных ванн, нежели изделий из чугуна. Сейчас можно встретить данные сантехнические приборы практически в любом доме. В чем же их преимущества?

• легкий вес. Пожалуй, самое главное преимущество ванн из стали. Такие чаши весят меньше чем ванны из чугуна приблизительно в пять раз, облегчая тем самым процесс установки и переноса;
• устойчивость эмали. Покрытие данных изделий очень износостойкое и препятствует образованию сколов, так как наносится на чашу под действием высокой температуры;
• цена. Ванны из стали имеют достаточно низкую стоимость в сравнении с моделями из чугуна и акрила;
• долговечность. Особые свойства материала обеспечивают большой срок эксплуатации купели;
• разнообразие форм и размеров. Благодаря пластичности стали и современным технологиям, найти ванну, отвечающую требованиям любого вкуса, не составит труда;

Несомненно, стальные ванны имеют много достоинств, но и минусы тоже есть. Недостатками стальных ванн являются низкая шумоизоляция и неспособность долгое время сохранять тепло.

Но и эти проблемы можно решить с помощью монтажной пены, которой можно обработать чашу, устраняя, таким образом, все недостатки.

Популярные модели ножек

В продаже несложно найти практически любые опоры. Это замысловатые модели «под старину» – «львиные лапы», «головы дракона», «водопады». Они подойдут под интерьеры барокко, готика, классицизм. Гладкие, высокие, блестящие – лучший вариант для хай-тек, простые и квадратные – для минимализма. В кантри и провансе используются детали, окрашенные в белый, кремовый колер. Иногда используются модели из камня, древесины, покрытой защитным составом, сооружения с небольшими полочками или ступеньками. Наиболее удобны конструкции, где высота ножек регулируется в сравнительно широких пределах – это оптимальный вариант для установки на слегка неровные полы.

Сборка

Как собрать каркас для ванной? Перед монтажом деревянного изделия нужно определить высоту стоек, которая зависит от высоты каркаса. Она должна быть небольшой, чтобы ванна была удобна для всей семьи. Определить число стоек несложно: они должны находиться в каждом углу и дополнительно крепиться через каждые полметра у бортиков.

В помощь следует использовать строительный уровень. Монтаж заключается в следующем:

1. Саморезами с антикоррозийным покрытием следует присоединить деревянное основание к бетонному полу.
2. Зафиксировать стойки на основании металлическими уголками или деревянными брусками.
3. Если стойка присоединена к стене – крепят и к ней.
4. Брус следует уложить поверх стоек и зафиксировать шурупами к стенам и стойкам.
5. Лист 15 мм фанеры или 25 мм ДСП присоединить сверху по периметру.
6. По шаблону, который есть в комплекте, или лекалу пилой или электрическим лобзиком создают отверстие.
7. Каркас надо закрыть по бокам щитами.

Материалы изготовления каркасов

Иногда бывает сложно подобрать размеры готового комплекта. В таких случаях можно сделать каркас для акриловой ванны своими руками.

Строители советуют использовать для этого следующие материалы:

1. Металлопрокат. Профилированные трубы с круглым или прямоугольным сечением позволяют создать изящную аккуратную поддерживающую раму небольших габаритов. Недостаток — необходимость применения сварочного аппарата для соединения отдельных элементов, что требует знаний и навыков.
2. Пиломатериалы. Распил квадратного бруса из дерева с длиной грани 40-60 мм не вызывает затруднений даже у начинающего мастера. Фиксация фрагментов и формирование узлов выполняются быстро минимальным набором инструментов.
3. Оцинкованный металлический профиль, предназначенный для создания гипсокартонных систем. Жесткие, прочные и долговечные планки упрощают установку каркасной системы под акриловые и стальные ванны. Такой материал используется для сооружения экранов. Допускается с его помощью создавать и опорные конструкции.

Каркас из дерева.

При изготовлении каркаса из пиломатериалов легче исправить ошибки, допущенные в процессе работы. В случае необходимости докупки бруса на переделку недочетов затраты намного меньше, чем при пополнении запаса металлических изделий.

Применяя деревянные элементы, необходимо учитывать особенности древесины как материала, подверженного гниению. Перед началом установки нужно обработать все детали антисептическим средством. Сборка выполняется с помощью специальных уголков или оцинкованных метизов. Мастера столярного дела соединяют элементы врубкой.

Трубы из металлического профиля тоже не обладают устойчивостью к негативному влиянию сырости. Поскольку ванная комната — зона повышенной влажности, нужно продумать защиту материала от коррозии. Для этого можно оцинковать имеющиеся детали или купить новые с цинковым покрытием. Если не предполагается финишная отделка рамы из профилированных труб декоративными панелями, обезопасить металлическую конструкцию от ржавчины поможет окрашивание порошкообразным составом.

Профили из алюминия или оцинкованной стали не нуждается в дополнительной обработке. Материал обладает антикоррозийными качествами. Последующая обшивка гипсокартонными листами продлевает срок службы каркаса на десятки лет. Для финишной отделки подойдут ПВХ-панели, мозаика или кафельная плитка.

Некоторые мастера практикуют сочетание нескольких материалов. Допускается комбинировать металлические стойки с деревянной обвязкой. Кирпичные опоры или блоки из пенобетона устанавливаются на полы при необходимости приподнять ванну для повышения эффективности слива воды.

Сборка основания из бруса своими руками

Готовые каркасы не всегда подходят для установки. Подставка для ванны из дерева, сделанная самостоятельно, более прочная. Это самый простой и дешевый вариант. Понадобится брус сечением 40 х 40 мм и лист гипсокартона.

Подготавливают набор инструментов:

• дрель;
• молоток;
• сверло по дереву;
• ножовку;
• шуруповерт.

Дерево обрабатывают специальной пропиткой, защищающей от влаги.

Порядок действий:

1. Делают замеры, нарезают детали. Верхняя и нижняя часть повторяют форму ванны.
2. Для начала закладывают опорный периметр. Это плоская рама с ребрами жесткости.
3. Подготовленные детали прикручивают к полу дюбелями.
4. Угловые стойки крепят тщательно, на них ложится основная нагрузка.
5. По всему периметру подставку прибивают к стене.
6. Верхняя опорная панель полностью повторяет сборку нижней.
7. Профили закрепляют с помощью саморезов.
8. Дополнительные несущие стенки усиливают конструкцию. Их устанавливают через 0,5 м, по самой длинной стороне.
9. По бокам ставят одну стойку в центре.

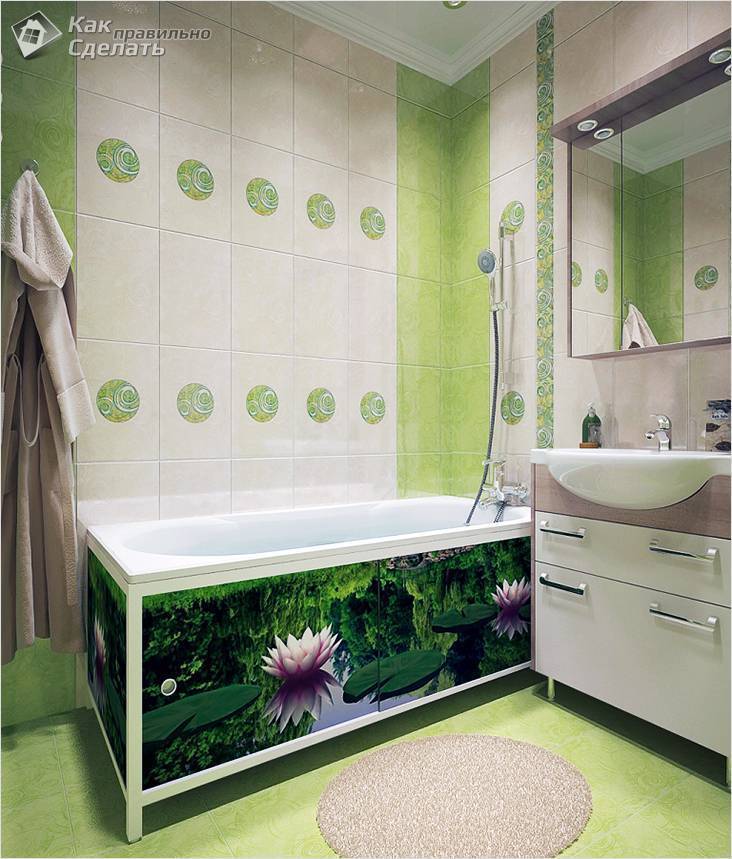

После этого подключают коммуникации, зашивают каркас гипсокартоном или пластиковым экраном. Декорируют керамической плиткой или панелями.

Сборка готовой опоры

Цельносваренная конструкция

В магазинах сантехники продаются заводские каркасы, предусмотренные для каждой модели.

Готовые опоры различают:

• сборные;
• цельносваренные.

Как собрать готовый каркас для акриловой ванны, подробно описано в инструкции. В комплекте предусмотрены необходимые крепежные детали.

Для сборки стандартной конструкции:

1. Разбирают все элементы, проверяют их наличие.
2. Подготавливают инструменты: дрель, отвертку, шуруповерт.
3. Ванну поворачивают вверх дном, надевают каркас сверху.
4. Перед вкручиванием креплений, намечают и делают отверстия, чтобы материал не треснул.
5. Чашу вставляют в основание, выравнивают с помощью строительного уровня.
6. Ванну фиксируют в каркасе.

После этого устанавливают сифон и смеситель, подключают изделие к канализации.
