Каркас для стальной ванны – особенности конструкции и монтажа

Планирование работ

Установка ванны происходит в несколько этапов, одни из них общие, а другие включаются в зависимости от материала изготовления самого оборудования.

1. Подготовка комнаты;
2. Подготовка ванны;
3. Сборка сифонной группы;
4. Установка ванны;
5. Присоединение сливной арматуры;
6. Декоративное оформление.

Если ванна металлическая, то второй пункт опускается. Сама процедура монтажа не сложная, но требуется внимательности при выполнении работ с мелкими деталями. Основная же трудность заключается в подключении сифонной группы.

Есть два варианта выполнения этого действия

1. Выполнять подключение до установки ванны на своё место. Это гораздо легче, ибо доступ к сливным отверстиям не ограничен. А сам процесс можно контролировать визуально. Но при установке, потребуется соблюдать чрезвычайную аккуратность, чтобы не повредить установленную арматуру. Учитывая, что ванна крупногабаритный и тяжеловесный предмет, сделать это проблематично.
2. Установить ванну на своё место, выровнять её. Только затем подсоединить сифонную группу. Сложность процесса видится в том, что работу надо осуществлять на ощупь. Невозможно сразу видеть с двух сторон ванны. Но взамен, установщик имеет возможность более свободно обращаться с ванной.

Рекомендуем также почитать про ПВХ панели для ванной. Это экономичный и вполне эстетичный вариант отделки стен в санузле.

Второй вариант видится более предпочтительным. В конце концов, любой человек может с закрытыми глазами почистить зубы, и мимо рта, зубной щёткой не попадает. Поэтому остановимся на втором способе.

За работу по установке ванны, монтажники берут 1500-2500 рублей. А работы там, при подготовленном основании, не более чем на полчаса. Поэтому рекомендуем установить ванну своими руками.

Шумоизоляция

Обзор основных способов

Акриловая ванна, в отличие от стальной, не так нуждается в изоляции шума и теплоизоляции, но если вы хотите обеспечить в своем доме настоящую тишину и уют, то стоит задуматься о звукопоглощении вашей ванны.

Виброизол

Уникальный материал в составе которого резина и битум, с клеевым составом на одной из сторон, изобретённый для шумоизоляции автомобилей. Отлично служит звукоизоляцией для ванны.

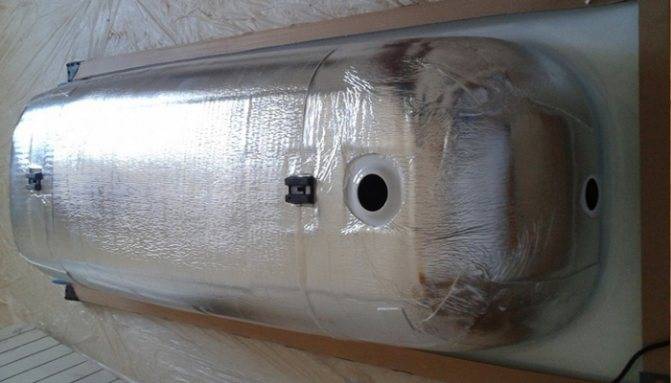

Вспененный полиэтилен

Материал не только подавляет шум, но и отлично сохраняет тепло воды. Он бывает с металлическим или фольгированным слоем, что улучшает изолирующие свойства.

Удобнее будет работать с материалом у которого есть самоклеящийся слой.

Вибропласт

Полимерный, пластичный и долговечный материал с прочным алюминиевым слоем, прекрасно справляется с шумо-теплоизоляцией. Экологичный, выдерживает большие температуры, влагостойкий, недорогой.

Монтажная пена

Способ пользуется наибольшей популярностью из-за простоты и доступности. Такую обработку просто сделать своими руками.

Для лучшего результата существуют некоторые хитрости: желательно использовать специальную пену для работ в помещении, работать при высокой температуре, подогреть и встряхнуть баллончик перед работами.

Необходимые инструменты

На первом этапе установки конструкции, следует подготовить все необходимые приспособления и инструмент, а именно:

• перфоратор с буром необходимого сечения и длины – для обустройства отверстий в стене;
• шуруповерт – для закручивания крепежей при сборке конструкции, помимо этого им можно будет просверлить отверстия в самой ванне, если потребуется;
• рожковый ключ соответствующего размера – для регулировки ножек каркаса ванной по высоте;
• строительный уголок – проводить инспекцию углов;
• рулетка;
• строительный уровень – для выравнивания конструкции по горизонту;
• карандаш или строительный маркер – для разметки.

Так же стоит заранее позаботиться о дополнительных расходных материалах: уплотнительной ленте или сантехническом уголке – для герметизации стыков между стеной и ванной. Но можно применить и простой силиконовый герметик, если стены в помещении идеально ровные.

Каркас под ванну: из какого материала его сделать

Каркас для ванны своими руками можно изготовить из разных материалов – единственное условие, согласно которому может осуществляться их выбор, это способность принимать высокие нагрузки и с успехом противостоять высокой влажности. К таким материалам можно отнести деревянный, предварительно обработанный водоотталкивающей пропиткой брус, оцинкованный профиль для гипсокартонных конструкций, а также железную профильную трубу. Лучше этих материалов не придумаешь, и именно их мы рассмотрим на пригодность для изготовления каркаса для ванны.

1. Деревянный брус. Отличный материал, но имеет один недостаток – со временем он гниет. Кроме того, дерево в значительной мере подвержено деформациям в зависимости от окружающей температуры и влажности. В принципе, эта проблема решается с помощью современных пропиток, которые могут придать древесине устойчивость к воде и температуре, а также защитить ее от гниения. К преимуществам использования деревянного бруса можно отнести легкость обработки – чтобы с его помощью соорудить каркас под ванну, не нужен специальный инструмент. При желании легко можно обойтись ручной ножовкой и отверткой.
2. Профили для гипсокартонных конструкций. Основной недостаток этого материала заключается в малой прочности. Скажем прямо – профили не предназначены выдерживать такую нагрузку, которая обычно приходится на каркас для ванны. Поэтому данный материал используют по большей части для изготовления декоративного каркаса или вспомогательного – в таких ситуациях основная нагрузка от веса ванны и воды, находящейся в ней, ложится на ножки. Если говорить о полноценном несущем каркасе из этого материала, то его нужно усиливать, и делается это с помощью все того же деревянного бруса. Сами понимаете, что приобретать два материала одновременно – это, по крайней мере, расточительно.

3. Металлический каркас для ванны, изготовленный из профильной трубы. На мой взгляд, это то, что нужно – в зависимости от используемой трубы, на такой каркас можно поставить даже тяжелую чугунную ванну, если, конечно, возникает такая необходимость. У этого материала имеется один существенный недостаток – для изготовления из него каркаса для ванны понадобится сварочное оборудование и навыки его использования. К недостаткам можно отнести разве что подверженность металла коррозии, но эта проблема достаточно просто решается посредством современных грунтовок.

В принципе, вопрос, как сделать каркас для ванны, можно решить и с помощью других подобных материалов, их достаточно много в современном мире

При выборе этих материалов обязательно обратите внимание на прочностные характеристики и соотнесите их с нагрузкой, которая будет оказывать на них ванна

Как собрать ванну на каркас показано в видео.

https://youtube.com/watch?v=Ckp-btoi4UI

Установка ножек на ванну

Ножки бывают разных конструкций. Проще всего установить спаренные: две опоры соединены металлической вогнутой полосой, повторяющей форму чаши. Они крепятся к перевернутой ванне одним винтом, а между ножками и чашей устанавливают прокладки. В комплект могут входить ножки на самоклеющейся основе, монтаж которых также не вызывает затруднений. Сложнее зафиксировать металлические опоры, которые стягиваются попарно шпильками.

Порядок установки такой:

1. На те части, которые будут прилегать к чаше, крепят заглушки.
2. Затем в пазы, расположенные на сгибе основной детали, вставляют подковообразную скобу зацепами вверх. С обратной стороны поджимают зацепы плоскогубцами.
3. На деталях предусмотрены металлические петли, а на корпусе ванны, с внешней стороны – выступы. Ножки устанавливают так, чтобы выступ оказался в петле.
4. Затем в специальные отверстия вставляют шпильку и закрепляют ее с обеих сторон гайками.

Осталось вкрутить в предназначенные для этого отверстия металлические ножки-шпильки с резиновыми пятаками.

Инструкция по установке

Осуществить монтаж стальной ванны вы сможете без особых усилий. Сам процесс довольно-таки прост и не требует особых познаний в строительстве. Чтобы у вас все получилось, тесно придерживайтесь изложенного в этой статье руководства.

Первым делом необходимо подготовить место для установки. На этом этапе должны присутствовать выводы труб водопровода и канализации. Установка ванны должна выполняться вплотную к стене.

Далее, осуществляете крепеж опор. Для этого ванну переворачиваете верх дном. Под нее необходимо положить мягкий материал или упаковочный картон. Первая опора закрепляется максимально близко к выпускному отверстию. Другая опора располагается как можно ближе к противоположному концу ванны. При этом она не должна быть смещена с ровной поверхности дна. Чтобы смещения не произошло, необходимо осуществить рихтовку несущего швеллера. Но делайте это не на ванне, а в стороне.

Если у купленной вами ванны опоры имеют самоклеящуюся поверхность, то место склеивания рекомендуется обработать спиртом или ацетоном. Монтажную планку необходимо плотно прижать к поверхности дна. В результате опора будет держаться очень надежно.

Резьбовые регулировочные шпильки следует забить в пластиковый наконечник до упора. Делать это нужно очень аккуратно, чтобы не навредить резьбу. Дальше берете гайки, которые идут в комплекте с опорами, и накручиваете их на шпильку. После этого гайки опускаете к наконечнику и вкручиваете шпильки так, чтобы они стала на свое место в опорах.

Установив ванну на опоры, остается выровнять ее по высоте и уровню. Для этого можно использовать строительный уровень, который укладываете на бортик ванны. Не кладите уровень на дно, так как оно изначально залито так, чтобы был достаточный стек воды в канализацию. По окончании установки между стеной и ванной может образоваться небольшая щель. Ее следует заделать герметиком или пеной. Если вы устанавливали ванну на заранее выложенный каркас из кирпича, то вам останется положить плитку. Если же вы не прибегали к такой технологии, то можно смонтировать защитный экран. Учитывая это, можно воспользоваться другой технологией по установке ванны. В стену вкручиваете металлические крюки. Предварительно делаете все измерения. В конце останется просто надеть ванну на крюки. При этой технологии проследите за тем, чтобы ножки твердо стояли на полу.

Также необходимо осуществить установку сливного сифона. Схема его сборки предлагается производителем. Вам остается собрать конструкцию сифона при помощи накидных гаек. По желанию выполняется шумоизоляция и утепление ванны. Для этого используется обычная монтажная пена. Наносите ее на дно и боковые наружные стенки. Исходя из размера ванны, вам потребуется 4-5 баллонов пены.

Установка акриловой ванны на каркас

Под каждую ванну каркас разрабатывается свой, потому нюансы сборки у каждого случая свои. Даже у одной фирмы, под разные модели одной формы, каркасы бывают разные. Они учитывают геометрию ванны, а также распределение нагрузок. Тем не менее, порядок работ общий, как и некоторые технические моменты.

Пример каркасов для акриловых ванн разной формы

Скручиваем каркас

Собирается рама, на которую опирается дно. В некоторых случаях она идет сварная и собирать ее не требуется. Рама укладывается на дно перевернутой ванны, пока ничем не закрепляется. Ее выставляют ровно, так как она должна крепиться.

• На стойки устанавливаются шайбы с крепежными элементами. Стойки — это или куски профиля (трубы квадратного сечения), или металлические пруты с резьбой на двух концах. Они должны крепиться к бортикам ванны. Фирмы разрабатывают обычно крепеж своей формы. На фото — один из вариантов. Пример каркасов для акриловых ванн разной формы
• Стойки обычно устанавливаются по углам ванны. В этих местах стоят пластины, могут быть отверстия, а может их и не быть — придется сверлить самим. Количество стоек зависит от формы ванны, но не менее 4-5, а лучше 6-7 штук. Сначала стойки просто собираются и ставятся на отведенные им места (пока не крепим). Пример установки стоек (все детали из комплекта)
• Вторая сторона стоек соединяется с каркасом поддерживающим дно. В торец стойки вмонтирована гайка с резьбой, в нее вкручиваем винт, соединяя каркас и стойку. Вторая сторона стоек соединяется с каркасом
• После установки стоек, при помощи болтов выравнивают положение каркаса. Он должен располагаться строго горизонтально, причем на нем плотно, без зазоров, должно лежать дно.

Крепим ванну к каркасу

После того, как каркас выставлен ровно, его прикручивают к усиленному дну акриловой ванны. Использовать надо саморезы рекомендованной длинны, которые идут в комплекте каркасом.

Фиксируем раму к дну

• Следующий шаг установки акриловой ванны — выставление и фиксация стоек. По высоте они уже отрегулированы, теперь надо выставить их вертикально (контролируем строительным уровнем с двух сторон или проверяем точность выставления отвесом). Выставленные стойки «садят» на саморезы. Длина крепеже указана в инструкции к каждой ванне, но обычно они меньше, чем те, которыми фиксировалось дно.
• Далее устанавливаем ножки на каркас.
  • С той стороны, где не будет экрана, на штырь ножки накручивается гайка, после чего они вставляются в отверстия в раме (зависая на этой гайке), фиксируются к раме еще одной гайкой. Получилась регулируемая по высоте конструкция — подкручивая гайки можно выставлять ванну в нужное положение. Установка ножек без экрана
  • Сборка ножек со стороны экрана другая. Накручивается гайка, устанавливается две больших шайбы, между ними вставляется упор для экрана (Г-образная пластина), закручивается вторая гайка. Получили регулируемый по длине и высоте упор для экрана. Затем накручивается еще одна гайка — опорная — и ножки можно ставить на каркас. Сборка ножек со стороны экранаСтавим на каркас

Монтаж экрана

Это уже не совсем установка акриловой ванны, но без этого этапа редко обходятся: устанавливаем экран. Если вы купили эту опцию, в комплекте идут пластины, которые будут его поддерживать. Их ставят по краям и в середине. Приставив экран и отрегулировав упоры на ножках, закрепляют их в требуемом положении. Затем на ванне и экране отмечают места, где надо закрепить пластины, потом сверлят под крепеж отверстия и закрепляют экран.

Крепеж для экрана ставим на бортик

• Далее надо установить крепеж для акриловой ванны к стенам. Это изогнутые пластины, за которые цепляются бортики. Установленную и выставленную по уровню ванну придвигаем к стене, отмечаем где будут находится борта, ставим пластины так, чтобы их верхняя кромка была ниже отметки на 3-4 мм. Крепят их на дюбеля, просверлив под них отверстия в стенах. Ставим крепеж на стены для акриловой ванны
• При установке ванна надевается бортами на прикрученные пластины. Установив, проверяем, ровно ли она стоит, корректируем при необходимости высоту ножками. Далее подключаем слив и последний этап — прикручиваем экран к установленным на бортике пластинам. Внизу он просто упирается в выставленные пластины. Установка акриловой ванны закончена.

Монтаж акриловой ванны своими руками окончен

Далее надо будет сделать стык бортов ванны со стеной герметичным, но об это ниже, так как эта технология будет одинаковой для любого способа установки.

Установка чаши без каркаса

Такой вариант возможен, если ванна находится в нише, или точно располагается между противоположными стенами небольшого помещения. В этом случае полноценный «скелет» часто не используют, его заменяет подставка под ванну и экран. Это способ можно рассмотреть будущим владельцам акриловых или стальных ванн, но для первых его используют чаще.

Операция состоит из двух основных этапов — из подготовки чаши и ее монтажа на «месте дислокации».

Подготовка чаши

Она стандартна для всех акриловых изделий. Сначала ванну переворачивают, заранее уложив на пол для защиты бортиков подходящую подложку (лист, полоски ГВЛ, доски, бруски, покрывало, половики).

1. Ко дну присоединяют поперечные профили, которые идут в комплекте с изделием. Крепежные элементы заменять своими не разрешается, так как более длинные саморезы способны проткнуть или повредить дно такой ванны.
2. К профилям гайками крепят собранные ножки. Не переворачивая чашу, положение опор проверяют уровнем и рулеткой, которой измеряют расстояние каждой ножки до пола. Не забывают оставить необходимое расстояние для монтажа системы слива.

На этом же этапе к низу внешнего борта чаши крепят направляющую, предназначенную для установки экрана. Последняя операция подготовки — монтаж слива и перелива. После ее завершения ванну «ставят на ноги».

Монтаж на место

Чашу заносят в санузел, подключают к канализационной системе, затем снова проверяют корректность положения уровнем, а также тестируют ее работоспособность. Если протечек не обнаруживают, то бортики приклеивают к стене (стенам) сантехническим герметиком.

Перед дальнейшими действиями ванну обязательно утяжеляют. Для этого ее наполняют водой, либо укладывают на дно мешки с песком, строительными сухими смесями. Главное условие — достаточно большой вес материалов. Он необходим, чтобы чаша оставалась на месте.

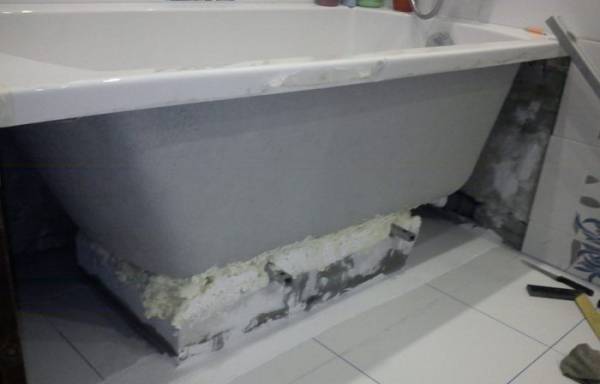

Следующий этап — подставка под ванну своими руками. Ее сооружают из кирпичей или других искусственных камней. Ряды требуют связывания цементным раствором. Между «кирпичной подушкой» и днищем чаши оставляют зазор (10-20 мм). Его заполняют монтажной пеной. После застывания соединения приступают к созданию и отделке экрана.

Каркас из деревянных брусков

Пиломатериалы меньше подходят для эксплуатации в условиях повышенной влажности, чем металлопрофиль, поэтому их рекомендуется предварительно обработать антисептиком или пропиткой на масляной основе. Деревянный каркас для ванны своими руками собирается из брусков сечением 50×50 мм. Обустройство каркаса из древесины и установка ванны производится по аналогичной технологии, рассмотрим основные моменты:

• Каркас крепится на выровненные, предварительно прогрунтованные стены.
• Для дополнительной жесткости и прочности конструкции, горизонтальные рейки подпираются вертикальными стойками.
• После сооружения каркаса, брус покрывается жидким гидроизоляционным составом. Если стены за ванной не облицовываются плиткой, их также рекомендуется обработать гидроизоляцией.

После высыхания гидроизоляции устанавливается и подключается ванна. Под ней для большей устойчивости сооружается подпорка из кирпича или другого штучного стройматериала, при этом примыкание с дном оборудования запенивается. Затем собирается каркас под экран и производится его зашивка.

Функции каркаса

Стальные ванны называют тонкостенными, потому что по сравнению с чугунными аналогами толщина их дна и бортиков в 2 раза меньше. Если толщина металла, используемого для изготовления емкости для мытья менее 4 мм, в процессе эксплуатации она может значительно деформироваться.

По этой причине установка стальных моделей опытными мастерами выполняется не на стандартные ножки, а на специальный каркас, который собирается из металла или дерева своими руками. Он представляет собой прочную конструкцию из вертикальных и горизонтальных опор, которая выполняет следующие функции:

Равномерное распределение веса чаши по поверхности пола ванной комнаты.
Предотвращение деформации стенок купели под воздействием веса воды и человека.
Предотвращение отслаивания эмали при деформации стенок.

Важно! Если вы решили изготовить каркас для установки ванны из стали своими руками, необходимо рассчитать нагрузку, которой будет подвергаться конструкция. В том расчете учитывается совокупный вес набранной в емкость воды и человека

От величины нагрузки отталкиваются, определяя материал для сборки каркаса и количество ребер жесткости в конструкции.

Инструменты для работы

Первым шагом является подбор специальных устройств. Если сложно представить, как поставить ножки ванной из акрила или стали, то необходимо подобрать универсальный набор бит, отверток и другого инвентаря. Он будет состоять из следующих приспособлений:

• простой карандаш;
• измерительная лента;
• уровень;
• дрель или шуруповерт со стандартным набором сверл и насадок;
• силиконовый герметик;
• набор крепежей;
• ножки с возможностью регулировки.

Вспомогательный инвентарь может понадобиться в процессе работы, если возникнут непредвиденные трудности. Дополнительно пригодится перфоратор и набор сверл к нему.

Врезка в нишу

Ванна, смонтированная в нишу

Чтобы укрепить ванну, установленную на ножки, можно дополнительно врезать ее в нишу. Врезка производится только по длинной стороне или по одному короткому и длинному бортам. Для подготовительных работ потребуются рулетка, маркер, уровень. Штробу можно сделать штроборезом, дрелью, перфоратором, болгаркой. Вручную они выполняются молотком и зубилом, но прорезать пазы в бетоне ручным инструментом не получится.

Порядок работ следующий:

1. Сначала чашу устанавливают на ножки. Выполняют регулировку, выбирая удобную высоту монтажа. Можно сделать это не в ванной комнате, чтобы не пришлось потом выносить сантехнику.
2. Измеряют расстояние от пола до нижнего края борта и откладывают это расстояние в месте установки, от пола, по одной или двум стенам. Проводят линию. Длина штробы по короткой стене должна быть равна ширине ванны, можно сделать с небольшим запасом для удобства монтажа.
3. Измеряют высоту борта и откладывают это расстояние от первой линии вверх. Это минимальная ширина штробы. Чтобы удобнее было устанавливать, можно расширить штробу вверх на 1-2 см. Глубина должна быть не менее разницы между длиной ванны и расстоянием между стен, если длина сантехники превышает ширину комнаты.
4. Сделав штробу, заносят ванну.
5. Устанавливают ее под наклоном на место установки. С одной стороны подкладывают что-нибудь, чтобы борт, который не будет вставляться в паз, поднялся повыше, или используют помощь второго человека.
6. Второй борт приподнимают и вставляют в боковую штробу.
7. Задвигают ванну в штробу по длинной стене.
8. Устанавливают ножки.

По такой методике можно установить ванну, если она больше проема на несколько сантиметров.

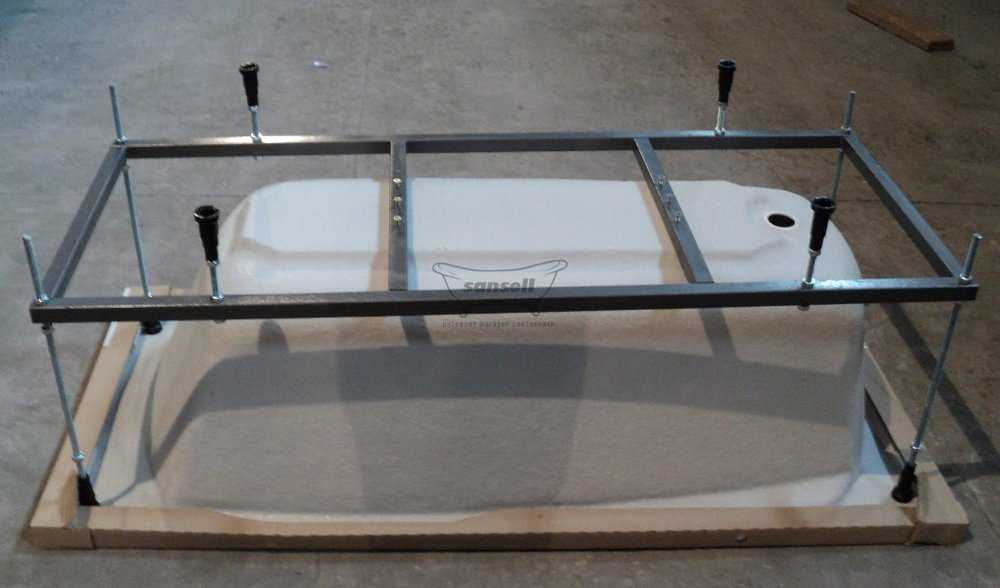

На каркас из металла

Сборка каркаса акриловой ванны относится к сложным технологическим операциям, и требует больших временных затрат. Однако это окупается большей надежностью конструкции. Каркасы разрабатываются производителями, с учетом габаритов конкретного изделия. Однако если прибор имеет простую прямоугольную конфигурацию, крепежную конструкцию можно приобрести отдельно.

Главной деталью каркаса является рама, именно она выполняет функцию основы для фиксации других конструкционных элементов. Рама бывает сплошной (сварной) или сборной. В последнем случае ее собирают своими руками, используя инструкцию к изделию.

Описание, как собрать каркас для ванны:

1. Положить готовую раму на дно ванны, для чего ее нужно перевернуть. Это облегчит сборку каркаса, следуя схеме в инструкции. Комплектация состоит из стоек, шпилек, ножек из пластика, гаек, саморезов и стеновых крепежей. На точное число элементов влияют размеры и конфигурация ванны. В сложных конструкциях деталей на порядок больше.

2. Закрепить вертикальную стойку. Делается это при помощи шпильки с накрученной гайкой, которую нужно вставить в отверстие в угловой части рамы. Далее шпилька просовывается в ножку для последующего ввинчивания. Верхняя часть шпильки закрепляется еще одной гайкой. По схожей схеме монтируют остальные стойки. По ходу ввинчивания шпилек, нужно оставлять небольшой зазор от рамы до стойки, это даст возможность выставить каркас по высоте.

3. Установка каркаса. После того как все стойки окажутся на своих местах, выполняют регулировку каркаса по высоте и горизонтали. Для проверки используют строительный уровень.
4. Прикручивание каркаса к ванне с помощью саморезов. Первым делом фиксация выполняется в районе усиленной пластины на дне чаши. Далее переходят к углам конструкции (в районе размещения закладных пластин).
5. Монтаж ножек на раму. В точках их размещения имеются отверстия с резьбой. В них ввинчивают шпильки, выставляя нужную высоту с помощью линейки. Для фиксации ножек используют гайки.
6. Установка подпятников. Если в комплектацию акриловой ванны входит экран, то ножки по наружной стороне оснащаются металлическими г-образными вставками для фиксации панели. Для крепления г-образной пластины применяют гайки в центре ножки. Чтобы менять высоту стойки, гайка вращается в нужную сторону.
7. Финальные работы. Ванну нужно перевернуть на ножки, отрегулировав их по высоте. Далее сантехнический прибор придвигают к стене, что дает возможность отметить точки расположения настенных креплений. Прикручивание и фиксация бортов выполняется по той же технологии, как было упомянуто в первом варианте установки. К установленной конструкции приставляют экран, чтобы наметить точки его фиксации по краям и в центре. С помощью саморезов, в намеченные места прикручиваются пластины, на которые крепится декоративный экран.

В конце работы делают заделку стыковых участков между бортами прибора и стеной. Для этих целей обычно применяют силиконовый герметик. Перед его нанесением основание обеих поверхностей очищают от пыли и проходят обезжиривающей жидкостью. Чтобы не запачкать стены и бортики ванны, на них клеят строительный скотч. Силикон нужно укладывать равномерным слоем, для выравнивания которого обычно применяют мокрый палец. Каркасы часто применяют и для сборки угловой акриловой ванны.
