Устройство сухого затвора для канализации

Критерии выбора

При выборе обратного канализационного клапана учитывают следующие критерии:

• Условия использования – для внутриквартирной канализации подойдут однокамерные недорогие обратные канализационные клапаны; для подвального помещения применяют более дорогие и качественные модели.
• Вид подключаемых сантехнических приборов – для кухонной раковины, умывальника используют клапаны с внутренним диаметром 50 мм. Унитаз и ванную соединяют со стояком канализационным затвором с внутренним проходом 110 мм. На магистральный трубопровод и дворовую канализацию устанавливают двухкамерный обратный клапан с электрическим приводом и с внутренним диаметром не менее 160 мм. При этом устройство помещают в сухой смотровой колодец, имеющий высокий, надежный оголовок и удобный люк.

Особенности монтажа

Пример установки в частном доме

Процесс монтажа горизонтального канализационного затвора на примере подключения к унитазу производится следующим образом:

• Демонтируется старая труба, соединяющая унитаз со стояком.
• На выпуск унитаза надевается гибкая гофра.
• Другой конец гофры вставляется в раструб затвора.
• Обратный раструбу конец затвора вставляется в отвод крестовины на стояке.
• Для герметизации стыков и упрощения монтажа применяют раструбную смазку или сантехнический силикон.

Установленный таким способом затвор будет надежно защищать квартиру от затопления сточными водами.

Монтаж сухого сифона

Для того, чтобы самостоятельно смонтировать сухой сифон, нужно изучить этапы его установки. Если следовать определённым правилам и быть очень внимательным, установка этой конструкции не вызовет трудностей. Наиболее распространённая проблема после самостоятельного монтажа гидрозатвора — протечки. Если вы не уверены в собственных силах, рекомендуется вызвать мастера, который проведёт качественную установку прибора. Для начала необходимо разобраться с тем, какой именно сифон следует приобретать. Если же необходимый сифон уже есть, то стоит чётко следовать инструкции и не торопиться.

Монтаж такого устройства выполняется очень просто. Рассмотрим основные этапы:

1. Вначале необходимо провести проверку прибора. Прокладки и уплотнительные элементы должны располагаться на своих местах ровно.
2. На втором этапе нужно между раковиной и сифоном поместить уплотнительное кольцо из резины. Это кольцо осуществляет герметизацию стыка.
3. Монтируем сифон и наносим на стыки уплотнительный герметик, который сделает швы более надёжными и уменьшит шанс протечки конструкции.

Сухие сифоны для канализации являются очень надёжными устройствами, не требует частых проверок и имеют резистентность к засорам. Для выбора и монтажа такого устройства нужно придерживаться правил и советов, изложенных в этой статье. Подойти к выбору подобного прибора нужно со всей серьёзностью и тогда результат вас приятно удивит — вы получите надёжное и долговечное устройство, которое прослужит не один год.

Особенности монтажа

Пример установки в частном доме

Процесс монтажа горизонтального канализационного затвора на примере подключения к унитазу производится следующим образом:

• Демонтируется старая труба, соединяющая унитаз со стояком.
• На выпуск унитаза надевается гибкая гофра.
• Другой конец гофры вставляется в раструб затвора.
• Обратный раструбу конец затвора вставляется в отвод крестовины на стояке.
• Для герметизации стыков и упрощения монтажа применяют раструбную смазку или сантехнический силикон.

Установленный таким способом затвор будет надежно защищать квартиру от затопления сточными водами.

Основные преимущества

Любое устройство обладает своими преимуществами и недостатками. Рассмотрим основные достоинства сухого затвора:

• такое устройство не нуждается в частых проверках;
• благодаря тому, что сухая модель не требует наличия воды для выполнения своих функций, её можно устанавливать и в неотапливаемых помещениях;
• полимерные материалы, из которых делают сухие модели, обладают прекрасными эксплуатационными характеристиками и соответствуют современным техническим требованиям;
• такие приборы являются очень удобными и компактными;
• обладают хорошей устойчивостью к механическим воздействиям (в отличие от водной модели такой затвор довольно трудно сорвать);
• регулируют передвижение среды в системе;
• имеют неплохую резистентность к засорам;
• их монтаж можно проводить горизонтальным и вертикальным способом (водные приборы устанавливаются только вертикально);
• исключают скапливание и застой воды, поэтому развитие вредной для здоровья человека бактериальной флоры маловероятно;
• обладают отличными показателями шумоизоляции.
• очень долговечны.

Такие затворы, в отличие от водных, можно устанавливать горизонтально

Виды затворов согласно области их применения

Общие задачи любого клапана сводятся к тому, чтобы обеспечивать и контролировать одностороннее движение проходящей через него жидкости. Но своей технической интерпретацией, особенностями монтажа и сферами применения относительно разных узлов сантехники они могут отличаться.

Сифон

Классический водяной затвор для канализации в виде колена

Основная задача клапана из воды – это препятствие проникновению запаха. Более серьёзные потоки он не остановит в случае аварии, но вот с ежедневной защитой от неприятных ароматов справляется отлично. Можно выделить два конструкторских решения:

Тип сифона	Особенности
Коленообразный или трубный	низкая цена; простая конструкция; лёгкая установка; проблемы в случае засорения – пробивание пробки возможно только с помощью канализационного шнура
Бутылочный	несколько более сложное устройство; возможность легко производить очистительные работы своими руками, для этого достаточно открутить специальную крышку и вынуть забившийся мусор

Бутылочный сифон с лёгким доступом к своей внутренней части

Фото установленного сифона, имеющего дополнительные отводы

Принцип же работы заключается в том, что благодаря специальному дизайну вся вода не уходит в канализацию при эксплуатации мойки или унитаза, и часть её остаётся своеобразной пробкой в месте изгиба, как это показано на следующем рисунке:

Схема работы гидрозатвора под мойкой и унитазом

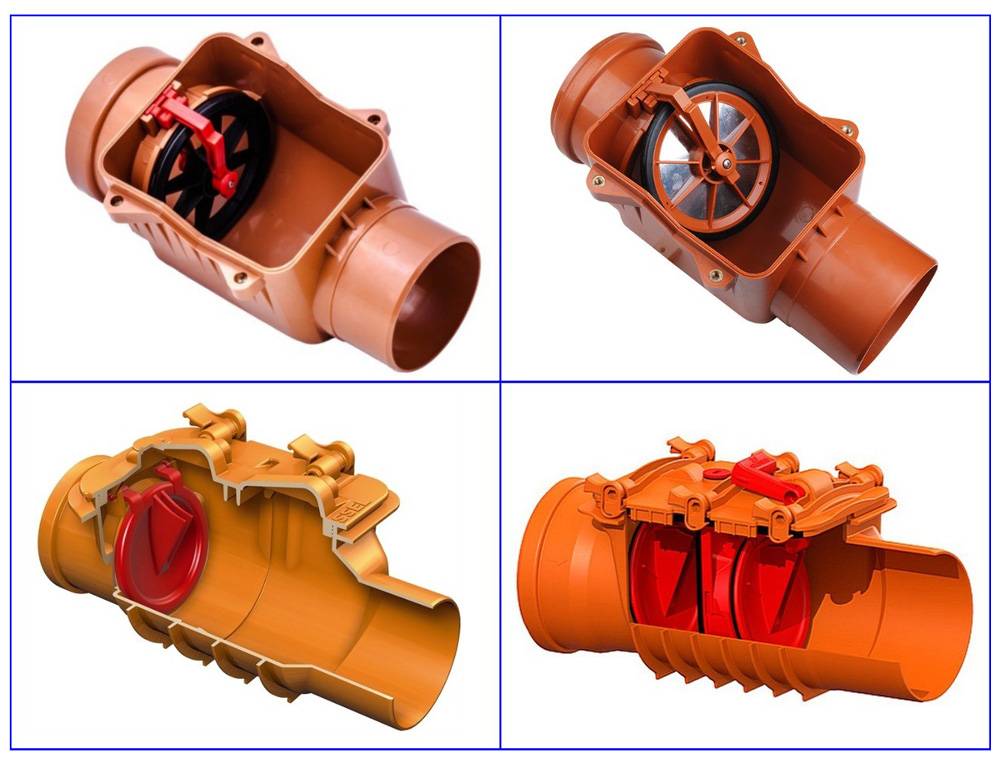

Обратный клапан

Затвор для канализации

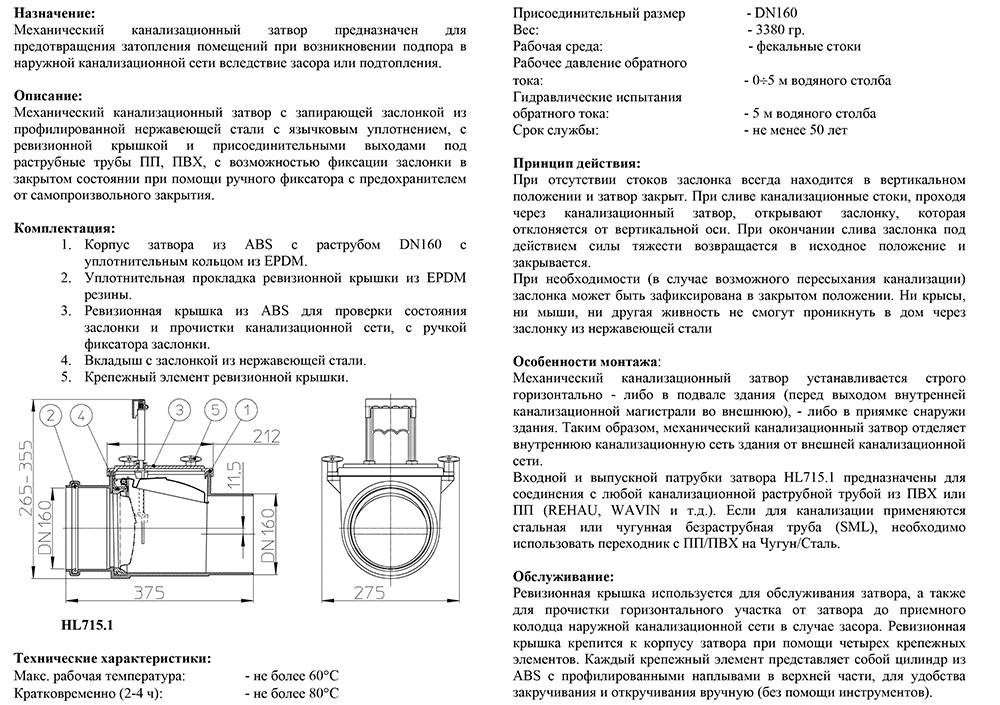

Канализационные обратные клапаны и затворы являются более радикальным и действенным решением защиты от возможного проникновения в помещение нечистот. Но от чего же такой неприятный эффект вообще может произойти?

А причины могут быть следующие:

• Нарушенная инструкция эксплуатации, а именно попытки смыть в канализацию нерастворимые вещества крупных размеров. Образовавшаяся из остатков еды, кусочков овощей и другого возможного мусора пробка плотно перекроет движение воды в трубах и остановке всей системы. Особенно катастрофические последствия будут иметь место для нижних этажей многоэтажки в результате давления водяного столба.
• Длительный период использования труб, что приводит к значительному уменьшению их внутреннего диаметра.

Сейчас читают:

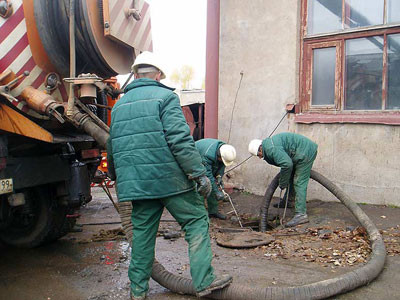

Результат длительной эксплуатации канализационной системы

Результат закупоривания канализационных труб

Итак, уровень опасности мы оценили, как же с ней справляется обратный клапан? Общий смысл его работы заключается в наличии одной или более заслонок, которые могут открываться только в одну сторону. То есть, жидкость, вытекающая из санузла, толкает перегородку вперёд и течёт дальше, если же вдруг под давлением она пойдёт в обратную сторону, то не сможет преодолеть возникшее препятствие.

Принцип работы двухкамерного механического затвора

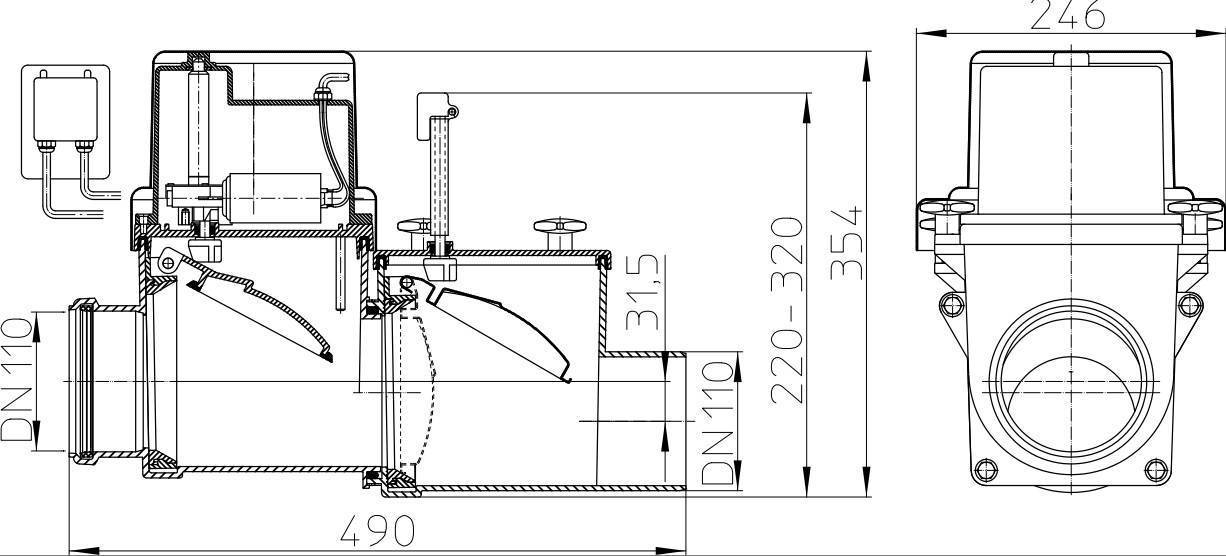

Так как мы описали, работает обычный механический клапан, но есть ещё и аппараты с электроприводом. Принципиально они выполняют аналогичную функцию, только ещё и способны на автоматическое закрытие заслонки в тех случаях, когда твёрдые массы этому мешают своим скоплением. (См. также статью Воздушный клапан для канализации: особенности.)

Устройство электрифицированных затворов имеет следующие элементы:

Название компонента	Назначение
Две камеры с клапанами: механическим и электрическим	Контролируют и осуществляют пропускание стоков в сторону канализации
Электронный блок	Обеспечивает индикацию и управление, также включает в экстренных случаях сигнализацию
Датчик уровня заполнения	Встроен в корпусе конструкции и даёт сигнал на открытие заслонке, оснащённой электроприводом
Кабель электропитания	Снабжает прибор электроэнергией

Электрический автоматизированный аппарат по препятствию проникновения сточных вод из канализации в жилое помещение

Такой прибор устанавливается на общую для квартиры или частного сточную трубу и подключается к щитку электропитания.

Сухой затвор

Защита от канализации в душе

Канализационный трап с сухим затвором широко применяется в душевых комнатах и имеет несколько видов:

Название	Принцип работы
Мембранный	Поток воды отводит мембрану на пружине и течёт дальше, после чего она плавно возвращается на место, закрывая доступ неприятным ароматам
Поплавочный	Имеет специальный поплавок, всегда находящийся на поверхности прибора и опускающийся, перекрывая отверстие, только после ухода жидкости
Маятниковый	Благодаря гравитационным силам всё время пытается занять положение, в котором канализация окажется запертой
Помнящий	Применяются эластичные трубки, которые «помня» свою форму, всё время стараются её восстановить, предотвратив тем самым проникновение запахов

Монтаж канализационного затвора

Монтаж осуществляется присоединением трубы с телом затвора с помощью раструба и уплотнительного кольца с одной стороны, и с использованием двухсторонней муфты с другой. Стоит отметить, что соединение должно быть герметичным, в противном случае во время подтопления приемного колодца стоки по трубам могут попасть внутрь помещения через не герметичные стыки.

Установка затвора на канализацию, независимо от того, механический он или с электроприводом, должна быть выполнена перед первым сантехническим прибором. Если не соблюдать это правило, то в случае аварийной ситуации, грязная вода будет подниматься вверх по стояку до первого потребителя, а затем все стоки окажутся внутри помещения.

Существует также два типа канализационных затворов, в зависимости от расположения:

1. Горизонтально расположенный клапан, как правило, устанавливается в многоквартирных домах перед сливом в центральную систему.
2. Затвор с вертикальным размещением монтируется на общем стояке, после последнего потребителя. Такой прибор защитит от попадания грязной жидкости все узлы, находящиеся перед клапаном.

Читайте так же: От чего трескается металлопластиковая труба

Принцип работы обоих деталей одинаковый, но в вертикально расположенном затворе, шторка не находится в постоянно закрытом положении, а срабатывает только при возникновении аварийной ситуации, когда на нее оказывается давление поступающей водой.

Принципы, по которым выбирают устройства

Для обустройства работы сантехники требуется сифон. Перед установкой сантехники опираются на такие факторы:

1. Параметры конструкции в собранном виде.
2. Рзновидность устройства.
3. Из какого материала трубы, крепежные элементы.
4. Сколько сливов имеет сантехника, также есть ли дополнительные подключения к ней.
5. Оснащен ли прибор системой защиты от засоров.
6. Сечение патрубков для входа и выхода воды.
7. Наличие переливной трубки.

Для сантехники на кухне подойдет бутылочный тип затвора, он предотвращает засорение канализации крупными частицами. Можно установить затвор коленного типа, но есть риск постепенного засорения труб.

Как сделать самостоятельно

На самом деле сделать гидрозатвор своими руками совершенно несложно.

И простейшие приспособление многие видели еще в детстве у дедушек-бабушек, которые делали домашнее вино.

Рассмотрим основные домашние конструкции.

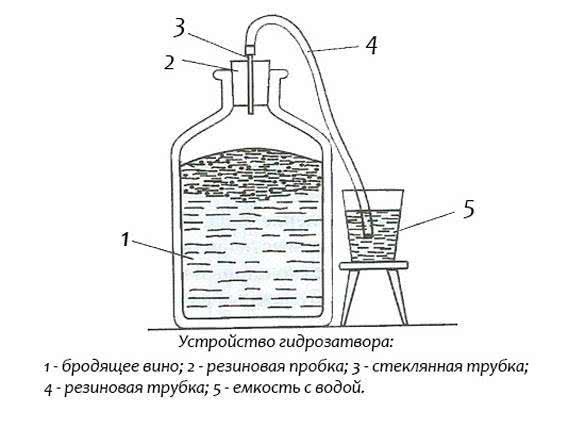

Классический

Для него понадобится:

• пробка (деревянная, резиновая) или капроновая крышка для банок;
• тонкая трубочка достаточной длинны из силикона, резины, ПВХ и т.п.;
• герметик для обработки места соединения трубки с пробкой. Ранее им выступал обычный пластилин, сегодня это может быть герметик для сантехнических работ;
• литровая банка;
• кусочек скотча.

В пробке (крышке) проделайте отверстие, соответствующее трубочке, и вставьте ее, чтобы входила внутрь на пару сантиметров.

Место соединения тщательно промажьте пластилином или герметиком, чтобы воздух извне не мог проникнуть в емкость с брагой или вином.

Внимание. Не используйте тесто для герметизации стыка. Постепенно оно засохнет и образует сквозные трещины

Постепенно оно засохнет и образует сквозные трещины

Постепенно оно засохнет и образует сквозные трещины.

На емкость с брагой оденьте трубочку, второй конец опустите в банку с водой и закрепите трубочку к банке скотчем, чтобы она случайно не выскочила.

Медицинская перчатка

Перчатка не хуже гидрозатвора справляется с задачей — не допустить в бродильную емкость окружающего воздуха с кислородом и бактериями. Перчатку оденьте на горлышко бутыли и обязательно закрепите резиночкой от денежек или веревочкой, иначе при бурном брожении, когда перчатку надувает, ее просто снесет с бутыли.

Проколите иголкой в одном из пальцев отверстие для выхода углекислоты. Нужно смотреть: если брага бурлит, перчатку может сильно надуть, вплоть до разрыва. В этом случае сделайте еще один-два прокола.

Справка. По сравнению с медицинскими, более надежны хозяйственные тонкие перчатки типа Фрекен бок.

Медицинские сегодня делают действительно одноразовыми, они склонны даже к разложению под воздействием углекислоты.

Ватная пробка

Кто-то просто неплотно забивает узкое горло бутыли ватой. Считается, что таким образом углекислота будет выходить, а кислород к суслу не проникнет. Так и будет, пока идет бурное брожение – углекислый газ не пускает внутрь воздух извне.

Но когда брожение прекратится, путь кислороду открыт. Отнесем этот способ к ненадежным.

«Тихий» гидрозатвор

Иногда раздражает звук бульканья, который неизменно сопровождает классический гидрозатвор. Но по тому же принципу можно сделать тихий и экономичный прибор.

Прикрепите герметично к пробке или крышке кусок трубочки (сантиметров 30) и сделайте из нее петлю, выведя конец трубки вверх. В трубочку влейте немножко воды. Работает прибор совершенно бесшумно.

Из шприца и капельницы

Понадобится трубка от капельницы с пластмассовым переходником и шприц. Простейшее сооружение-гидрозатвор делается так:

• просверлите в крышке (пробке) отверстие 4 мм;
• вставьте в него переходник от капельницы с прикрепленной трубочкой;
• в трубку носиком вставьте корпус одноразового шприца на 10-15 кубиков;
• крышку оденьте на бутыль. При этом трубка должна идти вниз, а затем подниматься;
• шприц (вверх – открытой частью) примотайте скотчем к бутыли;
• налейте в шприц воды.

Такой гидрозатвор уже будет работать, но можно немного усовершенствовать конструкцию, взяв не один, а два шприца на 10 и 15 кубиков. В таком варианте вода будет в большем шприце, а в меньшем будет собираться углекислый газ.

Можно использовать только капельницу. Это будет почти классическая конструкция. Иглой от капельницы проткните крышку на емкости для брожения. Трубку опустите в банку с водой. Ничего не нужно просверливать и герметизировать.

Также можно в считанные минуты соорудить самодельный гидрозатвор, который будет работать не хуже покупного:

• В пробке бутыли сделайте отверстие 5 мм, обработайте края.
• Скрутите трубку, сделав кольцо у верхней камеры капельницы (фильтр из камеры удалите).
• Лишнюю трубку отрежьте.
• Вставьте в трубку носик шприца.
• Соедините камеру капельницы со шприцом скотчем или изолентой так, чтобы шприц был выше камеры открытой частью вверх.
• Иглу капельницы вставьте в проделанное в пробке на бутыли отверстие.
• Наполните шприц водой.
• Отрежьте от поршня шприца уплотнитель.
• Опустите обрезанный поршень в шприц. Этот прием убережет воду от испарения (в шприц ее все же помещается немного).

Такой гидрозатвор, собранный за 5 минут, работает еще и тихо, что является дополнительным плюсом.

Смотрите:

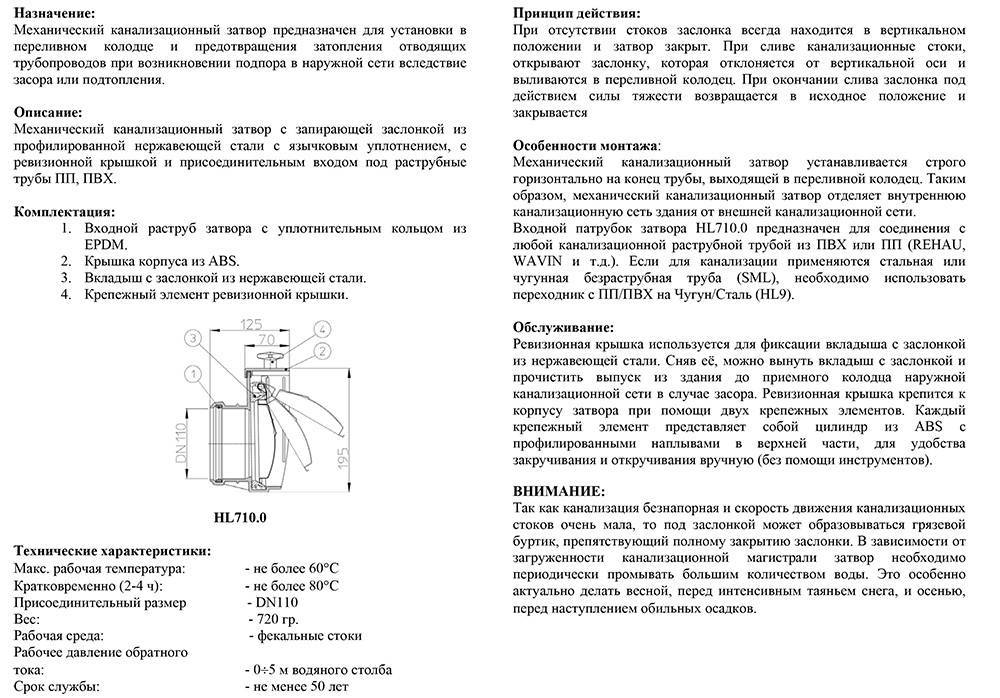

Проектирование и монтаж затворов

Чтобы защитить подвалы и полуподвалы от затопления, все сантехнические устройства, находящиеся ниже уровня канализационного колодца, соединяют в общую систему канализации, отдельно от устройств, установленных выше уровня земной поверхности. В этой системе ставят прибор с электроприводом.

В помещении на трубопроводе монтируют канализационный затвор hl 335, а сигнал отправляется дежурному либо диспетчеру. Канализацию от устройств, находящихся выше канализационного колодца, следует подключать следом за затвором, а не до него.

Канализационный затвор с электрическим приводом нельзя монтировать на улицах, в канализационных колодцах и шахтах. Нельзя направлять через такие устройства ливневую воду, собираемую с крыш зданий. Для сохранения гарантии работы по установке затворов следует доверить профессиональным мастерам.

Оценка: 4,00
(голосов: 1
)

Добавить в закладки

Затворы канализационной системы

В открытых канализационных системах всегда существует опасность затопления различного рода помещений. Причиной этому может быть не только засорение внутренней канализации, но и переполнение внешней магистрали, которая практически всегда выведена из здания под землей.

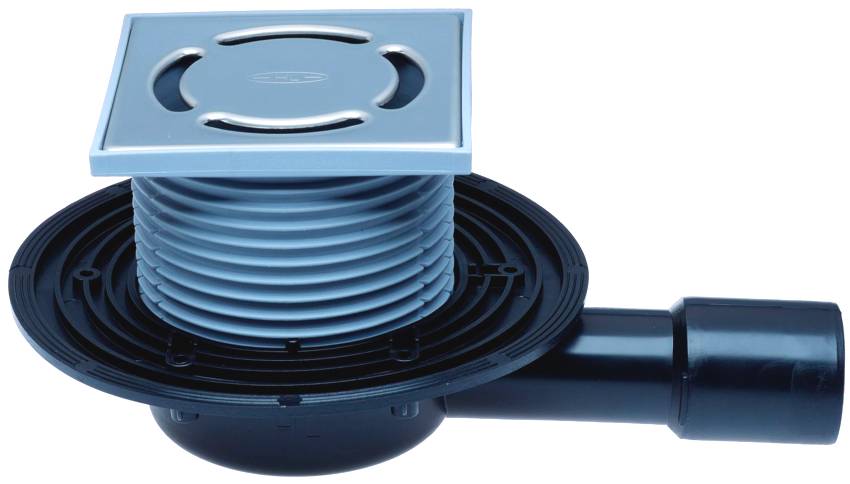

Характерные особенности канализационного трапа с гидрозатвором

Когда слив осуществляется со всей поверхности пола, устанавливается канализационный трап с гидрозатвором. Он монтируется в центральной части пола с некоторым уклоном в момент строительства душевой кабинки.

Канализационный трап для душа с гидрозатвором состоит из приемной воронки, сифона со съемной решеткой и отвода с муфтой. Первый элемент предназначен для приема воды и отведения ее в канализацию. Он надежно крепится в поверхности пола.

Статья по теме:

Герметичность соединения обеспечивается при помощи гидроизоляционной мембраны. Далее вода поступает в сифон, который представлен камерой небольшого объема, пройдя верхнюю решетку-фильтр и патрубок. Затем сток, переливаясь через выходные отверстия или края емкости, двигается по выходному патрубку, присоединенному к канализационной трубе.

Канализационный трап с гидрозатвором состоит из сифона со съемной решеткой, приемной воронки и отвода

По конструктивному исполнению такой механизм напоминает устройство бутылочного типа. Однако сифон для душевого поддона с гидрозатвором не оснащен нижней съемной крышкой, что используется для извлечения мусора. Это связано с тем, что корпус сифона прячется в напольную стяжку. Весь мусор собирается во внутреннем стакане, который можно легко извлечь из корпуса и очистить при помощи моющего средства.

Конструкция и материал для изготовления душевого трапа с гидрозатвором

Канализационные трапы могут быть изготовлены из пластика или металла. Полимерные гидрозатворы для душа в полу не подвергаются коррозии, легко монтируются, характеризуются долговечностью и невысокой стоимостью. Металлические изделия могут быть выполнены из чугуна или стали. Первый вариант отличается высокой пропускной способностью и долговечностью. Однако по причине значительного веса является трудоемким в монтаже. Чугунные трапы подходят для бассейнов, туалетов и лабораторных помещений.

Трапы из нержавеющей стали отличаются небольшим весом, надежностью, долговечностью и легкостью монтажа. Их принято устанавливать в медицинских и научно-исследовательских организациях, потому что устройства отвечают требованиям санитарных норм. Приемная решетка может иметь форму круга, квадрата или прямоугольника.

Канализационный трап с сухим гидрозатвором имеет горизонтальное или вертикальное исполнение. Первый вариант, высота которого составляет 6-10 см, часто используется для квартиры или частного дома. Также его устанавливают в условиях ограниченного пространства.

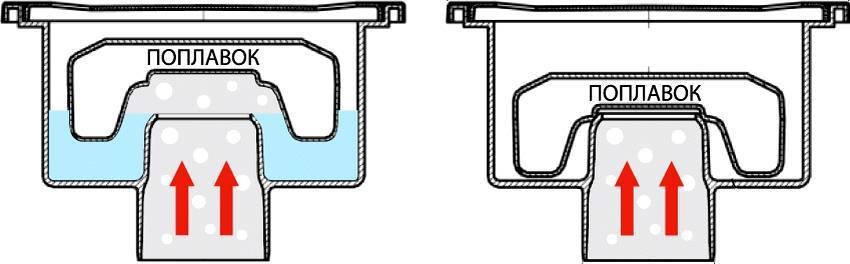

Поплавковые модели канализационных трапов с сухим гидрозатвором работают по принципу сливного бачка

Вертикальный канализационный трап имеет высоту 15-18 см, характеризуется высокой пропускной способностью и применяется преимущественно для душевых кабинок. В квартирах и домах устанавливается трап с водоотводом диаметром 50 мм, а в общественных помещениях – гидрозатвор для канализации 110 мм.

Монтаж сухого сифона

Для того, чтобы самостоятельно смонтировать сухой сифон, нужно изучить этапы его установки. Если следовать определённым правилам и быть очень внимательным, установка этой конструкции не вызовет трудностей. Наиболее распространённая проблема после самостоятельного монтажа гидрозатвора — протечки. Если вы не уверены в собственных силах, рекомендуется вызвать мастера, который проведёт качественную установку прибора. Для начала необходимо разобраться с тем, какой именно сифон следует приобретать. Если же необходимый сифон уже есть, то стоит чётко следовать инструкции и не торопиться.

Монтаж такого устройства выполняется очень просто. Рассмотрим основные этапы:

1. Вначале необходимо провести проверку прибора. Прокладки и уплотнительные элементы должны располагаться на своих местах ровно.
2. На втором этапе нужно между раковиной и сифоном поместить уплотнительное кольцо из резины. Это кольцо осуществляет герметизацию стыка.
3. Монтируем сифон и наносим на стыки уплотнительный герметик, который сделает швы более надёжными и уменьшит шанс протечки конструкции.

Сухие сифоны для канализации являются очень надёжными устройствами, не требует частых проверок и имеют резистентность к засорам. Для выбора и монтажа такого устройства нужно придерживаться правил и советов, изложенных в этой статье. Подойти к выбору подобного прибора нужно со всей серьёзностью и тогда результат вас приятно удивит — вы получите надёжное и долговечное устройство, которое прослужит не один год.

Варианты устройства гидрозатвора

Гидрозатвор – важнейший элемент канализационной системы, предназначение которого в отсечении неприятных запахов, поступающих из септика (сливной ямы). Проще говоря, это водная пробка, которая находится в трубе даже в том случае, если баней не пользуются. Пример простейшего гидрозатвора – U-образный сифон. В магистрали из пластиковых труб водяная пробка устраивается с помощью трех фасонных элементов: отводов.

Сложность в том, что при редком использовании канализационной системы вода в гидрозатворе имеет свойство испаряться. В этом случае специалисты рекомендуют устанавливать сухой затвор. Он представляет собой несложную пластиковую или металлическую конструкцию, оснащенную пружиной и заслонкой (мембраной), перекрывающей выход из трубы. Когда в систему поступает вода, заслонка под ее давлением откидывается, а после прохождения потока вновь занимает на свое место.

Умельцы изготавливают уникальные самодельные системы затворов для банного слива. При желании можно воспользоваться одним из следующих вариантов.

Описание системы	Иллюстрация
В разрыв канализационной трубы устанавливают в вертикальном положении пластмассовую воронку диаметром немного большим, чем сечение трубы, и выходным отверстием диаметром 3 см. В воронку помещают пластиковый шарик (для пинг-понга или др.) такого размера, чтобы он перекрывал узкий выход. При попадании в трубу воды шарик всплывает.	Затвор из воронки и шарика. Пример для наглядности
Для устройства сухого затвора пластиковой канализации с диаметром трубы 50 мм потребуется переходник 50/110, который нужно немного доработать: срезать под углом и закрепить на нем круг из толстой резины. После чего конструкцию устанавливают на выходе трубы в септике или сливной яме.	Сухой затвор Сухой затвор в сточной яме

Сравнение с гидрозатвором

Сифоны с гидрозатвором являются традиционным решением, но в некоторых аспектах они уступают своим сухим аналогам. Функционируют устройства по-разному: в мокром затворе роль заслонки от запахов выполняет вода. Однако, вода может замерзнуть или испариться, в результате дорога в помещение для канализационных запахов будет открыта. Это существенный недостаток устройств, которым сухие затворы не обладают. Они работают по принципу «ниппель».

Внутри располагается заслонка, выполняющая функцию обратного клапана. В результате такой затвор выполняет и регуляторную работу, т.е. не дает сточным водам двигаться в обратном направлении. Сухой затвор более функционален, он может работать как автономно, так и в «паре» с гидравлическим. Сухие затворы более легки в установке и эксплуатации, компактны, долговечны.

Основные этапы монтажа

Для самостоятельной установки сухого сифона, следует внимательно изучить этапы его установки. Если соблюдать определенные условия и все делать правильно, то монтаж данной конструкции не вызовет проблем. Самой распространенной проблемой после самостоятельной установки гидрозатвора являются протечки. Если нет уверенности в собственных силах, стоит обратиться за помощью к мастеру, который сможет осуществить данную задачу легко и качественно.

Установка данного устройства осуществляется достаточно легко. Вот основные этапы:

1. Вначале нужно проверить прибора. Прокладки и уплотнители должны находиться на своих местах ровно.
2. Во время второго этапа между сифоном и раковиной помещается уплотнительное резиновое кольцо. Данное кольцо необходимо для герметизации стыка.
3. Устанавливается сифон, а на стыки наносится уплотнительный герметик, позволяющий сделать швы более надежными и позволит уменьшить шанс протечки конструкции.

Любое устройство обладает своими преимуществами и недостатками. Рассмотрим основные достоинства сухого затвора:

• такое устройство не нуждается в частых проверках;
• благодаря тому, что сухая модель не требует наличия воды для выполнения своих функций, её можно устанавливать и в неотапливаемых помещениях;
• полимерные материалы, из которых делают сухие модели, обладают прекрасными эксплуатационными характеристиками и соответствуют современным техническим требованиям;
• такие приборы являются очень удобными и компактными;
• обладают хорошей устойчивостью к механическим воздействиям (в отличие от водной модели такой затвор довольно трудно сорвать);
• регулируют передвижение среды в системе;
• имеют неплохую резистентность к засорам;
• их монтаж можно проводить горизонтальным и вертикальным способом (водные приборы устанавливаются только вертикально);
• исключают скапливание и застой воды, поэтому развитие вредной для здоровья человека бактериальной флоры маловероятно;
• обладают отличными показателями шумоизоляции.
• очень долговечны.

Такие затворы, в отличие от водных, можно устанавливать горизонтально

Зачем это нужно

Вывод канализации за пределы здания за редчайшим исключением осуществляется ниже уровня грунта. Причин тому несколько:

• Температурный режим грунта
  . Ниже уровня промерзания почва имеет температуру 8 — 12С, что позволяет не опасаться перемерзания труб;
• Защита от механических повреждений
  , которую предоставляет заглубление вывода на колодец;
• Наконец, заглубленные трубы не загромождают двор
  , не создают преград транспорту и пешеходам.

Вместе с тем подвальные и цокольные этажи многих зданий используются под склады, административные помещения, спортзалы и т.д. Зачастую в них монтируются сантехнические приборы, причем их борта оказываются существенно ниже крышки колодца.

При засоре коллектора или дворовой канализации уровень начинает подниматься. Гораздо раньше, чем он достигнет уровня крышки колодца, стоки начинают поступать к сантехническим приборам подвального этажа.

Канализационные обратные клапаны и затворы исключают противоток сточных вод: как только они начинают поступать внутрь здания извне, просвет трубы полностью перекрывается.

Канализационный трап с сухим сифоном

Монтаж такой конструкции производится в помещениях, где слив происходит со всей поверхности пола. Во время строительства обустраивается герметичная стяжка пола, в которой обустраивается сифон для предотвращения доступа воздуха из канализации.

Но в случае с канализационным трапом в ванной или бане необходимо учитывать длительные простои помещения, что в особенности касается душевых помещений в банях. В таких ситуациях во время пересыхания воды в затворе, воздух с неприятным запахом из канализации легко проникает в помещение.

Из-за этого, кроме гидрозатвора, в банях и ванной комнате также устанавливают и сухой сифон. Он не представляет собой специальное устройство, и его установка осуществляется в составе конструкции  канализационного трапа. Данный затвор позволяет перекрыть просвет трубы даже без воды.

Советы как выбрать сухой затвор: что учитывать?

Чтобы не допустить каких-либо ошибок при самостоятельном выборе оптимальной модели сухого канализационного затвора, в каждом конкретного случае обязательно учитывается целый ряд наиболее важных факторов.

В первую очередь считается общее количество сточных вод, которые проходят через устройство: для умывальников прекрасно подходят стандартные сухие затворы с диаметром 50 мм. Душевые кабины или бани рекомендуется снабжать затворами с пропускной способностью 100 мм.

Вторым условием правильного выбора является учёт высоты прибора. Горизонтальные отводы, как правило, имеют высоту в пределах 70-100 мм, а для вертикальных устройств необходимо большее свободное пространство (150-180 мм). Поэтому для монтажа в стеснённых условиях идеальным станет применение горизонтального варианта конструкции.

Вид сухого затвора необходимо подбирать в строгом соответствии с типом канализационных сетей и сантехнических устройств.

При покупке важно удостовериться в работоспособности устройства сухого затвора. С этой целью следует пропустить через конструкцию небольшое количество обычной воды

Также нельзя забывать об эстетике и внешнем виде приобретаемого устройства. Душевые трапы с сухими затворами достаточно часто оснащаются разными по конфигурации декоративными решётками с самыми современными или классическими дизайнерскими решениями.

Принцип работы гидрозатвора

Везде, где гидрозатвор находится в канализации, его назначение остается прежним:

• предотвратить проникновение в помещение специфических неприятных запахов.
• заблокировать гидроудар для снижения нагрузки на приборы и канализационные трубы;

Если гидрозатвор (или сифон) выбран правильно, то в доме царит благоприятная атмосфера, и канализационная сеть длительное время не нуждается в ремонте.

Конструкции гидрозатворов разных типов различны, однако все они в той или иной степени представляют собой трубы с изгибами определенной формы, иногда снабженные дополнительными тупиковыми или динамическими устройствами.

Одним из важнейших условий работы гидрозатвора является постоянное присутствие в его полости воды, которая играет роль преграды от проникновения газа и неприятных запахов наружу

Водный барьер постоянно находится в сифоне. Если долго не пользоваться прибором (кухонной раковиной или унитазом), вода испарится и со временем в ванной или на кухне все равно будет появляться неприятный запах сточных вод.

То же самое произойдет, когда после долгого отсутствия вы впервые выстрелите. Но при постоянном использовании объем воды в гидрозатворе постоянно обновляется, что предотвращает застой и появление неприятного «аромата» соответственно».

Конструктивные особенности гидрозатворов напрямую связаны с их назначением. Например, для унитазов характерна следующая конструкция: слив прямой, а выход к канализационной трубе наклонный

Все устройства канализации соединены между собой. Например, правильная организация вентиляторного стояка предотвращает поломку клапана – явление, при котором вода не остается в гидрозатворе, а сразу же попадает в трубу. В этом случае сантехнический прибор теряет защитный барьер и неприятные запахи выходят прямо в квартиру.

Галерея изображенийФотографии из Гидрозатвор – это искусственно созданный водяной столб высотой не менее 10 см, препятствующий обратному попаданию дурно пахнущих летучих веществ и вымытых токсинов в изогнутую канализационную систему труб, в которой задерживается вода, что не позволяет не допускать повторного попадания запаха сточных вод в помещение. Устройства с коленом трубы или емкостью устанавливаются на выходе одного или группы устройств. Модели для второго варианта отличаются от первого. Устройство для предотвращения обратного потока негативных запахов можно приобрести в готовом виде или собрать из труб и колен на месте. Для ухода и обслуживания удобнее использовать сифоны заводского изготовления, в конструкции которых тщательно прорабатывается возможность разборки для удаления загрязняющих отложений. Выбор сифона – устройства, создающего условия для образования колонны воды производится по типу водопровода и расстоянию от пола до его дна. Для душевых производятся сифоны с низким водонепроницаемым стеклом. На отводах наружной канализации и гидрозатворах туалетов в общественных учреждениях устанавливаются ревизии, позволяющие производить очистку при необходимости. Водоблок на присоединении к канализации особенности водоблока Устройство водоблока для группы душевых лейок Схема трубы со сливной пробкой Отзывы на гидрозатвор

Применение в быту и промышленности

Системы с трапами и сухим затвором широко используются как в быту, так и в промышленности. Они применяются для предотвращения проникновения запахов и газов из канализационных систем и резервуаров в помещения и окружающую среду.

В быту трапы с сухим затвором устанавливаются в раковине, ванной, душе и других санитарных узлах. Они позволяют избежать неприятного запаха, который может появляться, когда сливной трап заполнен водой. Также трапы с сухим затвором используются при установке посудомоечных машин и стиральных машин.

В промышленности трапы с сухим затвором широко применяются в системах вентиляции и кондиционирования воздуха. Они используются для предотвращения проникновения запахов и вредных веществ из канализационных и промышленных систем в вентиляционные каналы и помещения.

• Трапы с сухим затвором также используются в лабораториях и медицинских учреждениях для предотвращения распространения бактерий и инфекций.
• Они применяются в транспорте, например, в самолетах, поездах, автобусах, для предотвращения появления неприятных запахов и вредных веществ в салоне.

Использование трапов с сухим затвором является обязательным во всех странах.

Заключение

Обратный клапан для канализации, после несложной установки в систему слива и отвода продуктов жизнедеятельности, становится надежной преградой и важным защитным элементом жилого пространства от возврата сливных стоков и отходов, запахов канализации при авариях, засорах и пробках в главном канализационном коллекторе. Стандартное местоположение запорного канализационного устройства в системах с диаметром 110 мм – после унитаза, а также в разрыве трубы, ведущей в центральную систему (колодец) из индивидуальной квартиры (домостроения). Недорогое приспособление сбережет нервы и силы хозяев, сохранит имущество, предупредит возможные материальные траты.

Всё полезное о канализации — gidkanal.ru
