Характеристика труб Корсис
Корсис – российский аналог труб Ecopal
Белый цвет внутренней поверхности облегчает профилактический осмотр изделия
Канализационные трубы Корсис считаются детищем инженеров итальянской компании Polieco. Трубы с гофрированной внешней поверхностью, которые были ими разработаны, в России появились под названием Ecopal в конце прошлого столетия. Причем другими компаниями разработаны были ранее трубы из полиэтилена:
- ПЭ 100,
- ПЭ 80.
Но только эти трубы обладали совершенно отличными конструкцией и назначением. Первые системы канализации, выполненные с помощью труб Ecopal, показали свое высокое качество, заслужили положительные отзывы, а также получили большие перспективы применения. В результате этого, появились через несколько лет первые трубы Корсис отечественного производства, которые выпускались по лицензии итальянской фирмы Polieco.
Отличительные характеристики труб Корсис
Приведем их ниже:
- У труб Корсис внешняя сторона черного цвета, внутренняя же часть – белого. О назначении обоих слоев мы писали выше.

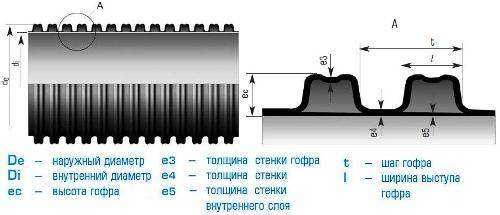

Гофра трубы имеет форму арки
- Трубы изготовлены из полиэтилена и практически не подвергаются коррозии, вследствие чего срок службы данных труб – более 50 лет. Корсис очень часто прокладывают под землей, чаще всего очень глубоко, чему способствует повышенная кольцевая прочность изделий, которая составляет от 4 до 8 килоньютонов на метр квадратный.
- Также стоит отдельно отметить их высокую износостойкость.
- Наличие внутренней гладкой поверхности у труб не позволяет различным включениям, которые всегда присутствуют в протекающей по ней жидкости, прикрепляться к трубе. Предыдущие же изделия, выполненные из чугуна, бетона и прочих материалов, страдали как раз таким недостатком. В результате чего с течением времени нарост в размерах увеличивался и перекрывал, в конце концов, весь внутренний канал трубы.
Совет от профессионала: Соединяют трубы Корсис при помощи уплотнительного кольца и муфты путем соединения или же встык при помощи сварки. Для предотвращения смещения резиновой прокладки во время монтажа, ее располагают во внутренней части гофры. Так, специальный профиль резиновой прокладки предотвращает как протекание жидкости вовне из трубы, так и попадание из этих труб в трубопровод грунтовых вод.
Разновидности труб Корсис (Перфокор)
Перфорированные трубы Перфокор
Разновидностью труб Корсис фактически являются трубы Перфокор. Отличие между ними лишь в применении. Так, трубы Префокор используют для:
- дренажа;
- осушения грунта.
Такие трубы имеют щели или отверстия, в которые избыток воды на земле и попадает. Затем этот избыток воды в нужном направлении отводится, осушая тем самым земельный участок. Трубы Перфокор, так же, как и Корсис, снаружи гофрированы и внутри – гладкие.
Как разобраться в маркировке полимерных труб?
С целью облегчения выбора и идентификации трубной продукции производится маркировка канализационных труб. Определенный набор сведений об изделии наносится методом лазерной печати на наружную поверхность трубы. Надписи располагаются по всей длине трубы с интервалом 1 метр. В маркировке указывается:
- Товарный знак или наименование завода-изготовителя.
- Условные обозначения изделия.
- Дата производства.
- Номер партии или линии.
Что входит в понятие «условные обозначения трубы»? Это основные характеристики данного типа труб. Производитель указывает:
- Марку полимера, из которого изготовлены трубы.
- SDR.
- Номинальные размеры (диаметр) изделия.
- Толщина стенки трубы.
- Назначение изделия (для транспортировки технических сред или питьевой воды).
- ГОСТ или ТУ, по которому произведена труба.
Что такое SDR?
Если большинство пунктов маркировки не вызывает вопросов, то аббревиатура SDR может вызвать сомнения. Оказывается, это сокращение характеризует размер трубы – соотношение наружного номинального диаметра к номинальной же толщине трубы. Понятно, что чем больше показатель SDR, тем более тонкостенной является труба. И, наоборот, у толстостенной продукции показатель SDR очень низкий.
Пример расшифровки обозначения
Например, на стенки трубы нанесена маркировка «ПЭ 80 SDR7,4 – 90×12,3 технический ГОСТ 18599-01». Расшифровка маркировки будет выглядеть так: «труба, изготовленная из полиэтилена марки ПЭ80 по ГОСТ 18599-01, диаметр трубы 90 мм, толщина ее стенки – 12,3 мм.
Итак, для монтажа систем канализации лучше выбирать трубы и фасонные части трубопроводов, произведенные известными производителями. Такая продукция проходит строгий контроль качества, поэтому собранные трубопроводы будут долговечными и надежными.

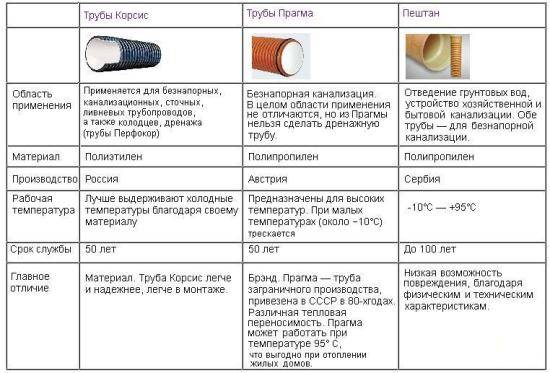

Трубы Пештан в качестве альтернативы трубам Прагма
Трубы марки Пештан производятся в Сербии, считаются аналогом труб Прагма. Труба представлена в виде пропиленовой гофрированной трубы. Трубы используют для водоотведения подземных потоков воды, применяются в безнапорной канализационной системе.
Особенности труб Пештан.
- 1.Имеют высокую кольцевую жесткость, равную SN8, это обусловлено наличием второго слоя трубы. Трубу можно использовать на глубине до 10 м.
- 2.Легки в транспортировке из-за низкого веса.
- 3.Материал исключает наличие коррозийный и гнилостных процессов, противостоит отрицательному влиянию химических веществ.
- 4.обладают определенной гибкостью, хотя имеют высокую устойчивость к деформации. Это достоинство позволяет применять труб Пештан без укладки их в открытые траншеи.
- 5.Срок эксплуатации доходит до ста лет.
- 6.На гладких стенках не остаются отложения от стоковых вод, что уменьшает процесс истирания.
Трубы Пештан имеют широкий спектр применения. Их монтируют в канализационных сетях коттеджей, дач, жилых и нежилых помещений, заводов и фабрик.
Трубы производства Пештан лучше других марок подходят для эксплуатации в наружных сетях канализации и устройства водопроводных систем.
Характеристика труб Корсис
Особенности конструкции и области применения труб Корсис
Канализационные трубы корсис применяются преимущественно для транспортировки сточных и хозяйственно-питьевых вод с рабочим давлением до 10 атмосфер.
Изделия данного типа получают методом соэкструзии, что позволяет получить трубу с двойной стенкой, гладкую внутри, гофрированную снаружи. Сопротивляемость деформации обеспечивается благодаря форме профиля ее наружной стенки.
Труба изготавливается в двух типах согласно классу жесткости:
- 4 кН/м2.
- 8 кН/м2.
Трубы Корсис активно используются для слива отходов промышленных предприятий
Труба канализационная Корсис может использоваться на разных глубинах при подземной укладке. Также трубы чрезвычайно устойчивы к воздействию ультрафиолета – благодаря тому, что изготавливаются с внешней стенкой черного цвета.
Внутренняя стенка, напротив, белого цвета, а это значительно облегчает визуальную диагностику трубы. Выпускать ее принято в виде стандартных отрезков – 6 и 12 метров длиной.
https://youtube.com/watch?v=jy4JncOwtAg
Преимущества труб
Гофрированные трубы канализационные Корсис, изготавливаемые из термопластов, еще недостаточно широко распространены, и поэтому довольно сложно осуществить правильный выбор канализационных труб наружных или внутренних, не будучи специалистом.
Труба корсис канализационная полностью соответствует требованиям, которые обычно предъявляются к канализационным трубам:
- хорошая устойчивость к внешним нагрузкам;
- отличные гидравлические характеристики;
- герметичность соединений неизменна в течение длительного срока;
- различные типы отложений накапливаются очень медленно;
- оптимальная коррозионная и химическая устойчивость;
- хорошая устойчивость к истиранию;
- простота и легкость в монтаже данных канализационных труб;
- при сравнении с другими материалами – привлекательная конкурентоспособная цена.
Особенности монтажа труб Корсис
Труба Корсис поддается резке обычной ножовкой
Корсис канализационные трубы используют для прокладывания подземных трубопроводов на глубине до 15 метров. Минимальная глубина закладывания при этом должна составлять не меньше 1 метра.
Очень важно уделять внимание правильному подбору материала для засыпания траншеи: гранулометрический его состав должен рассчитываться так, чтобы рифления с легкостью заполнялись засыпным материалом, то есть размер частиц, которыми будет засыпана канализационная труба корсис, не должен превышать ширину профиля. Как один, так и другой тип описанных труб, наверняка, станет находкой не только для рядового частного застройщика, но и для крупных промышленных предприятий, нуждающихся в надежных и долговечных сточных трассах
Как один, так и другой тип описанных труб, наверняка, станет находкой не только для рядового частного застройщика, но и для крупных промышленных предприятий, нуждающихся в надежных и долговечных сточных трассах
Как один, так и другой тип описанных труб, наверняка, станет находкой не только для рядового частного застройщика, но и для крупных промышленных предприятий, нуждающихся в надежных и долговечных сточных трассах.
Рехау
Одним из лидеров на мировом рынке по производству пластиковых изделий является фирма Rehau. Производитель специализируется на изготовлении качественной продукции из высокотехнологичного материала.
Канализационные трубы рехау
Трубы фирмы Рехау имеют такие свойства как:
- Высокую степень шумоизоляции;
- Устойчивость к коррозии;
- Высокую прочность;
- Ударопрочность;
- Устойчивость к агрессивным средам;
- Износостойкость;
- Легкость.
Продукция компании Рехау широко используется для внутренней канализации, так как имеет наилучшую степень шумопоглощения. Трубы и фитинги к ним устойчивы к воздействию высоких температур, поэтому могут применяться в системах особых назначений. Благодаря уникальной технологии изготовления такие изделия прослужат не менее чем 50 лет.
Варианты очистных сооружений
Выбрать подходящую очистную систему можно из нескольких видов. Все они хорошо справляются с поставленной задачей. Поэтому выбор зависит от суммы которую вы готовы потратить на ее возведение.
Накопительная система
Состоит из герметичной емкости. По мере наполнения ее опорожняют разными способами. Оптимальным является откачка нечистот ассенизаторскими машинами.
На этапе строительства обходится дешевле других вариантов. Однако во время эксплуатации приходит понимание, что это не самый экономный вариант — услуги ассенизаторов всегда были дорогими.
Септик
Установки в которых можно использовать один или несколько методов очистки:
- механический — отстаивание;
- биологический — бактерии;
- химический.
Недостаток — слабая очистка воды (60 — 70 %) из-за чего требуется установка дополнительных фильтров или сооружение полей фильтрации.
Станция биоочистки
Самый эффективный метод очистки, но и самый дорогой. Вода прошедшая через такую станцию может сбрасываться в водоемы или использоваться для полива.
Установка возможна в любом месте, независимо от грунта. Из недостатков выделяются: стоимость и зависимость от электроэнергии.
Инструкция по монтажу перфорированных труб
Прежде чем приступить непосредственно к монтажу, необходимо выполнить расчеты и выбрать подходящий материал. Для проектных работ понадобится планировка участка и специальные данные, которые лучше всего запросить в местном отделении земельных ресурсов:
- посезонный уровень грунтовых вод;
- характеристики почвы и структура грунта;
- объем влаги, выпадающей в виде атмосферных осадков и паводковых вод.
Используя эти данные, специалисты проведут нужные расчеты и определят необходимую глубину траншей и диаметр труб.
Самым доступным решением для обустройства системы являются детали из пластмассы. Предельно простое устройство дренажной трубы предполагает наличие двух слоев из поливинилхлорида или полиэтилена, что позволяет им служить минимум 50 лет на достаточно значительной глубине.
Кроме того, двуслойная конструкция способствует самоочистке, предотвращая появление засоров. В качестве профилактики засорения отверстий на корпусе труб частицами грунта и мелким мусором перед укладкой их оборачивают полотном из кокосового волокна или геотекстилем.
Порядок выполнения работ следующий:
- Монтаж дренажной системы начинается с разметки территории, которая проводится согласно составленной заранее схемы. По намеченным линиям копаются траншеи, глубина которых определена предварительным расчетом. Для определения ширины сооружения к внешнему диаметру подготовленных деталей прибавляют 40 см. Проводя работы нужно помнить про необходимый уклон дренажной трубы, который обычно составляет минимум 3°.
- На дне подготовленной траншеи монтируют щебнево-песчаную подушку. Для этого сначала засыпают слой песка толщиной 10 см. Материал хорошо уплотняется. Затем поверх него выкладывается слой щебня шириной 20 см.
- На подготовленное основание укладываются обернутые геотекстилем трубы. Отрезать деталь необходимой длины можно обычным монтажным ножом. Для соединения элементов применяют специальные муфты. В целях предотвращения промерзания системы рекомендуется укладывать дренажные трубы глубже уровня промерзания грунта.
- После укладки труб еще раз проверяется их уклон. Для этого можно воспользоваться обычным шнуром, натянутым вдоль трубопровода.
- В местах поворотов траншей и на участках, где угол уклона изменяется, обязательно обустраиваются специальные смотровые колодцы. Их оснащают крышками, чтобы предотвратить замусоривание конструкции. Эти сооружения необходимы для контроля и периодической чистки дренажной системы.
- На последнем этапе проводят обратную засыпку, то есть все действия выполняются в обратном порядке. Поверх трубы насыпается слой щебня, следом – песок, и последним слоем грунт, который был вынут при копке траншеи. Сверху можно уложить дерн.
Вывод системы осуществляется в открытый водоем или дождевую канализацию. В любом случае на окончание выводной трубы монтируют обратный клапан. В случае невозможности организации такого вывода обустраивается так называемый сборный колодец. По мере заполнения из него необходимо откачивать воду.
Перфорированные дренажные трубы укладываются на песчано-щебнистую подушку.
При монтаже нужно стараться избегать распространенных ошибок, которые приводят к нарушению функциональности дренажа. К ним относятся:
- Недостаточная глубина траншей, которая может привести к нарушению водного баланса участка.
- Использование не подходящих по типу труб, что приводит к быстрому выходу системы из строя.
- Неверный угол наклона дренажа, который нарушает функционирование конструкции и может привести к серьезным проблемам с водным режимом на участке.
Практика показывает, что укладка дренажных труб своими руками – вполне выполнимое мероприятие. Единственное, что обязательно нужно доверить специалистам, это расчет системы и составление схемы укладки труб. Все остальное – достаточно простая работа
Выполняя ее очень важно следовать инструкции, тщательно отслеживая ключевые моменты: уклон системы, надежность соединения труб, организацию смотровых колодцев и т.д. Грамотно обустроенная дренажная система будет служить долгие годы, не давая лишней влаге повредить фундамент дома и испортить участок
Цена на трубы для газоснабжения Прагма
| Диаметр, мм | Толщина стен, мм | Цена за погонный метр/руб. | Диаметр, мм | Толщина стен, мм | Цена за погонный метр/руб. |
| ПЭ 80 SDR 17,6 (0,3 МПа) | ПЭ 80 SDR 11 (1 МПа) | ||||
| 63 | 3,6 | 82,94 | 63 | 5,8 | 136,57 |
| 75 | 4,3 | 118 | 75 | 6,8 | 189,98 |
| 110 | 6,3 | 252,52 | 110 | 10,0 | 409,46 |
| 180 | 10,3 | 665,92 | 180 | 16,4 | 1?097,40 |
| 225 | 12,8 | 1?040,76 | 225 | 20,5 | 1?716,90 |
| 280 | 15,9 | 1?605,98 | 280 | 25,4 | 2?640,84 |
| 315 | 17,9 | 2?031,96 | 315 | 28,6 | 3?342,94 |
Преимущества полиэтиленовых сварных труб над стальными трубами:
- затраты на стыковую сварку полиэтиленовых труб гораздо дешевле сварки стальных труб;
- гарантированный срок службы 50 лет;
- трубы не требуют катодной защиты;
- низкие теплопотери;
- на внешней стенке не образуется конденсата;
- трубы не боятся контакта с агрессивными веществами;
- при очень низких температурах полиэтилен не разрушается, а лишь увеличивается в диаметре, а после повышения температуры обретает прежний размер;
- вес полиэтиленовых труб в 5?7 раз меньше веса стальных труб аналогичного размера;
- на внутреннем слое не живут микробы и бактерии.
Источник

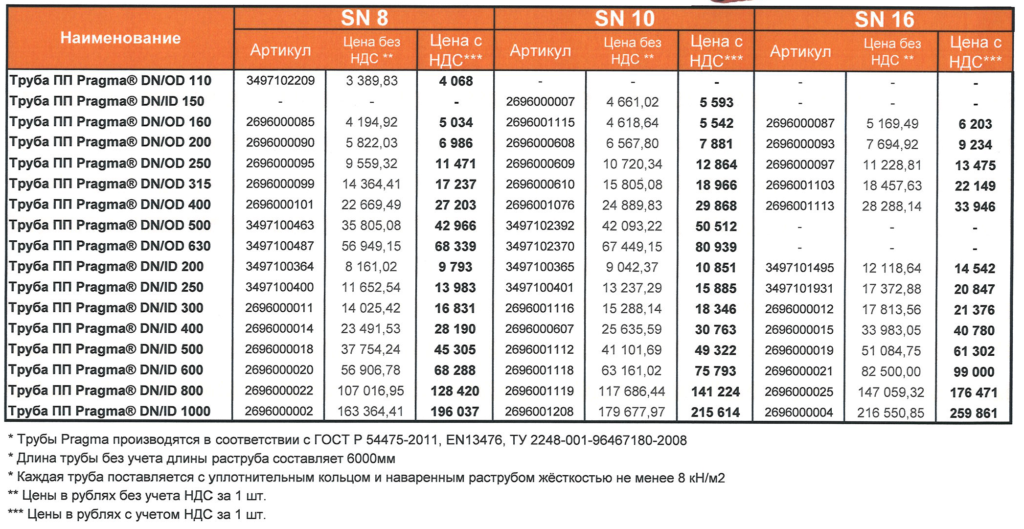

Pragma® – это высокопрочная раструбная канализационная труба, предназначенная для строительства безнапорных систем водоотведения. Срок службы до 50 лет.
Она обладает двойной структурированной стенкой, изготовленной из полипропилена-блоксополимера (PPR-B).
Технические характеристики трубы Прагма и основные преимущества:
Уникальная устойчивость к низким и высоким температурам.Рабочая температура: от – 20 °С до + 60°С, максимальная кратковременная температура – от -60°С до +100 °С.Срок эксплуатации до 50 лет!Высокая химическая стойкость: пригодность к организации стоков с химическими отходами.Надёжная устойчивость к механическим воздействиям и высокая ударная вязкость. Нет подверженности к деформации при низких температурах.Монтаж можно производить даже при температуре -20°С, иногда и ниже.Эти показатели позволяют превосходить многие гладкие трубы ПВХ, у которых температурный порог составляет -5°С.Длина легко корректируется с помощью распила.Возможность телескопирования, что позволяет быстро и удобно транспортировать.Эксплуатационный класс Т с кольцевой жёсткостью 8 кН/м2, поэтому трубу Прагма SN8 можно прокладывать под очень тяжёлым грунтом.Для монтажа не требуется специализированная техника. Можно легко крепить к трубам ПВХ, а так же к полимерным и бетонным колодцам.

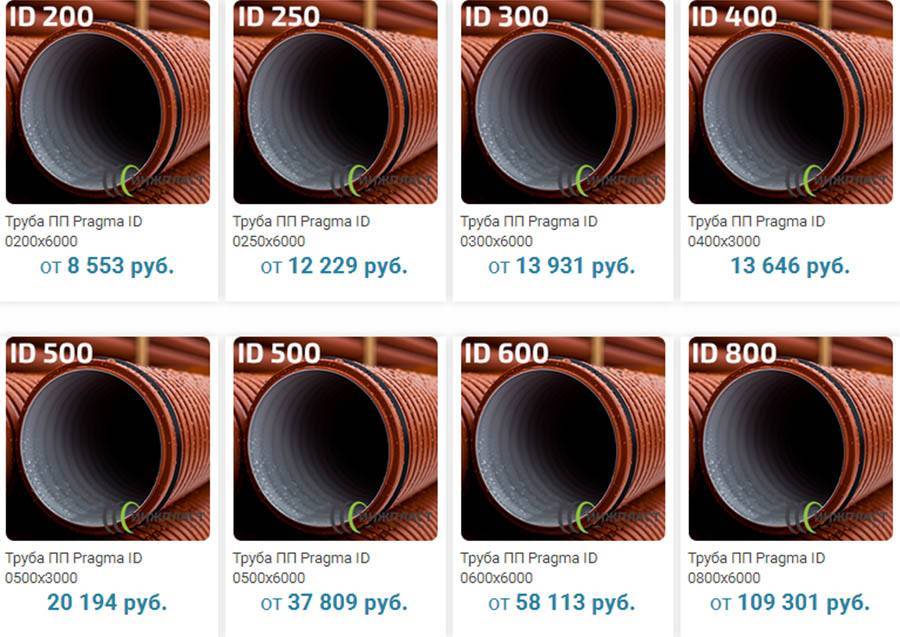

Завод “Оптипластик” производит полипропиленовые трубы Pragma диаметром:
– Наружный диаметр Ø – DN/OD 160 – 630 мм;
– Внутренний диаметр Ø – DN/ID 200 – 1000 мм.
ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ:
Дренажная система глубокого заложения, разработанная на базе канализационных труб Прагма и систем пластиковых колодцев, отличается высоким классом нагрузки SN8, SN10, SN16 и широкой линейкой диаметров. Необходимость разработки данной системы связанна со сложным развитием городской инфраструктуры и непростой геологической обстановкой.
Система труб и колодцев Pragma так же нашла широкое применение:
- При строительстве подземных сооружений различного уровня сложности,
- При дорожном строительстве,
- При строительстве различных объектов промышленного и логистического назначения.
ТЕХНОЛОГИЯ ПРОИЗВОДСТВА:
Российский производитель трубы Pragma – завод “Оптипластик” производит надёжную продукцию, обладающую высококачественными характеристиками.
Метод производства – это двойная соэкструзия, когда одновременно изготавливается внутренняя и наружная стенка, образующие на выходе из экструдера единое целое.
Наружная стенка: гофрированная, кирпичного цвета, что отвечает европейским традициям визуальной идентификации области применения пластиковых труб.
Внутренняя стенка: гладкая и имеет светло-серый цвет. Это обеспечивает прекрасную возможность для телевизионной инспекции во время эксплуатации.
Все гофрированные трубы Pragma имеют наружный кирпичный рыжий цвет, что позволяет визуально идентифицировать их предназначение.
Раструб производится отдельно, а затем он приваривается к трубе в процессе производства, что обеспечивает высокую надёжность герметичности всей конструкции.
Производство происходит в соответствии с ГОСТ Р 54475 “Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации” и ТУ22.21.21-078-73011750-2021 (взамен ТУ 2248-00196467180-2008)
Такая продукция соответствует Европейским стандартам, применяемым к пластиковым трубам с двойной стенкой.
Особенности монтажа
Благодаря раструбам на одном конце трубного отрезка и уплотнителям на другом, собрать систему «Прагма» не составит труда.
Соединение проводится в три этапа:
- Очищение соединяемых участков от грязи и посторонних предметов. Уплотнитель уже должен быть на месте.
- Смазывание силиконом уплотнителя и раструбной части изнутри.
- Соединение двух участков до упора.
Для более прочного сочленения применяют рычаг либо экскаваторный ковш. Чтобы защитить трубу от повреждения, используют прокладку из деревянной поперечины.

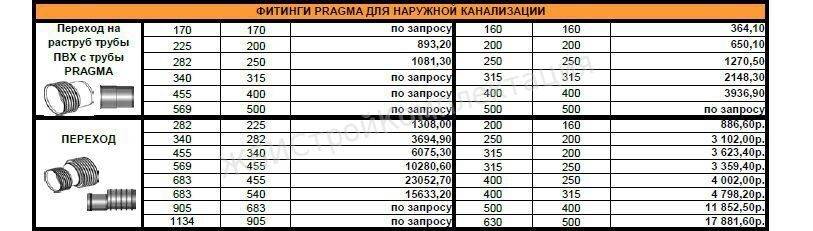

Второй способ сборки трубопровода – с использованием соединительных муфт. Он подходит для коротких ответвлений и проводится следующим образом:
- Разрезают трубу по необходимому размеру (в межреберном углублении).
- Зачищают и подравнивают место спила.
- Соединяют две детали фитингом так же, как и в первом случае сборки.
Если смазка на основе силикона отсутствует, пользуются высококонцентрированным мыльным раствором. Использование смазок, содержащих масла и жиры, не рекомендовано. Такие составы снижают качество уплотнительного кольца, и, как следствие, герметичность соединения.
Если установка ведется при температуре ниже нуля, в состав добавляют глицерин либо спирт. Перед соединением в холод прогревают уплотнитель в горячей воде (около 80 градусов).
Особенности монтажа трубы в различных типах помещений
Монтаж канализационной трубы Прагма имеет свои особенности, которые зависят от типа помещения, в котором проводятся работы. Ниже приведены основные особенности монтажа трубы в различных типах помещений.
1. Жилые помещения
В жилых помещениях монтаж канализационной трубы Прагма обычно проводят на первом этаже или в подвале. Необходимо учитывать расположение санитарных приборов, чтобы максимально сократить количество поворотов и мест соединений.
Также важно обеспечить хорошую вентиляцию канализационной системы в жилых помещениях, чтобы предотвратить запахи и образование конденсата
2. Коммерческие помещения
В коммерческих помещениях, таких как офисы, магазины или рестораны, монтаж канализационной трубы Прагма часто проводят на втором или третьем этаже. Необходимо учитывать особенности каждого помещения и его функциональное назначение.
Также важно обеспечить доступность трубы для обслуживания и ремонта, так как в коммерческих помещениях возможны частые изменения в планировке
3. Промышленные помещения
В промышленных помещениях монтаж канализационной трубы Прагма может быть особо сложным, так как требуется учитывать большое количество санитарных приборов и большие объемы сточных вод.
Наиболее важно обеспечить прочность установки и использовать качественные материалы, которые выдержат высокую нагрузку и химические вещества в сточных водах
4. Общественные здания
В общественных зданиях, таких как школы, больницы или спортивные комплексы, монтаж канализационной трубы Прагма также имеет свои особенности. Необходимо учитывать большое количество людей, использующих санитарные приборы, и обеспечить эффективное удаление сточных вод.
Также важно обеспечить надежность и долговечность системы, так как общественные здания обычно эксплуатируются в течение длительного времени без перерывов
5. Развлекательные и отдыховые заведения
В развлекательных и отдыховых заведениях, таких как кафе, рестораны или спа-салоны, монтаж канализационной трубы Прагма также имеет свои особенности. Необходимо учитывать специфические требования для каждой отдельной области, например, наличие кухонных вентиляционных вытяжек или саун.
Также важно обеспечить эстетическую привлекательность системы, так как она будет видна для посетителей заведения
6. Сельские дома и коттеджи
В сельских домах и коттеджах монтаж канализационной трубы Прагма также имеет свои особенности. Обычно требуется установка автономных систем очистки сточных вод, так как часто нет центральной канализационной сети.
Также необходимо учитывать возможные особенности грунта и территории, чтобы выбрать оптимальное место для размещения трубы и ее очистных сооружений.
7. Многоэтажные здания
В многоэтажных зданиях монтаж канализационной трубы Прагма проводят с учетом вертикальной структуры здания. Необходимо обеспечить эффективное отведение сточных вод с каждого этажа и учесть возможность обслуживания системы на каждом уровне.
Также важно предусмотреть необходимые защитные меры от шума и вибраций, которые могут появиться при эксплуатации системы в многоэтажных зданиях
Таблица 1. Особенности монтажа трубы в различных типах помещений.
Тип помещения
Особенности монтажа
Жилые помещения
Учитывать расположение санитарных приборов, обеспечить хорошую вентиляцию
Коммерческие помещения
Учитывать особенности каждого помещения, обеспечить доступность для обслуживания
Промышленные помещения
Обеспечить прочность и использовать качественные материалы
Общественные здания
Учитывать большое количество людей, обеспечить надежность и долговечность системы
Развлекательные и отдыховые заведения
Учитывать специфические требования каждой области, обеспечить эстетическую привлекательность
Сельские дома и коттеджи
Учитывать отсутствие центральной канализационной сети, особенности грунта и территории
Многоэтажные здания
Обеспечить эффективное отведение сточных вод с каждого этажа, предусмотреть защитные меры
Заказать трубы канализационные полиэтиленовые корсис
“Безнапорная канализация, ливневая канализация КОРСИС Исторически канализационные коллекторы представляли собой открытые каналы и сооружения из камня, кирпича или терракоты, позже канализационные системы стали строить из железобетонных труб. В середине ХХ века появилось новое решение – полимерные трубы. Первые пластиковые канализационные трубы изготавливались из ПВХ. Они были легкими и удобными в монтаже и, кроме того, купить трубы для канализации стало гораздо дешевле.. Но этот материал не всегда отвечал необходимым эксплуатационным параметрам. В гораздо большей степени им соответствует полиэтилен, труба полиэтиленовая корсис, труба пэ корсис, обладающий оптимальной стойкостью к сточным водам и агрессивным средам, что и стало причиной производства и применения труб из него. Однако для труб, используемых в системах самотечной канализации (трубы для безнапорной канализации), одним из основных параметров является достаточное значение кольцевой жесткости, корсис sn4, то есть способности противостоять давлению грунта и другим внешним механическим воздействиям. При расчете внешних нагрузок, допустимых для традиционных полиэтиленовых труб, приходится увеличивать необходимую толщину стенки, обеспечивающую достаточные характеристики трубы. Поэтому дальнейшее развитие идеи использования полиэтилена для изготовления трубы для ливневой канализации было направлено на разработку более легких конструкций труб, сочетающих низкую материалоемкость с высокой кольцевой жесткостью, корсис sn16, корсис sn8. Проводились исследования по самым разнообразным типам профиля трубных стенок. Одним из результатов этой работы стало появление специальной двухслойной профилированной конструкции стенки трубы, при которой наружный слой является гофрированным и благодаря своему профилю достаточно жестким, а внутренний, довольно тонкий, обеспечивает гидравлические параметры, необходимые для безнапорных канализационных систем. Изготовленные по такой технологии итальянской компанией Polieco полиэтиленовые двухслойные гофрированные трубы Ecopal (название российского аналога гофрированные трубы Корсис,) более легкие по сравнению с традиционной ПЭ трубой и при этом обладают лучшими характеристиками, как по кольцевой, так и по продольной жесткости. Характеристики, трубы корсис технические характеристики: КОРСИС, трубы корсис – это полученная методом cо-экструзии ПЭ труба с двойной стенкой, гофрированная снаружи и гладкая изнутри. De – наружный диаметр Di – условный проход e5 – толщина стенки L1 – ширина профиля Геометрическая форма профиля ее стенки обеспечивает высокую сопротивляемость деформации. Гофрированные пластиковые трубы КОРСИС выпускаются двух типов, которые отличаются по классу (SN) кольцевой жесткости (4 кН/м2 и 8 кН/м2), что дает возможность использования трубы при подземной укладке на разных глубинах (Таблица1). Таблица 1. Типоразмеры труб КОРСИС (корсис sn16, корсис sn8, корсис sn4, ) Наружный диаметр De, мм Внутренний диаметр Di, мм Толщина стенки внутр. слоя е5, мм Ширина выступа гофра L1, мм Вес 1 метра трубы, кг SN 4 SN 8 SN 4 кН/м2 SN 8 кН/м2 110 91 0,3 0,8 8,6 0,79 0,95 125 107 0,5 0,8 8,6 0,88 1,1 160 139 0,6 0,8 9 1,27 1,7 200 176 1,1 12 1,75 2,3 250 216 1,4 23 2,9 3,5 315 271 1,6 27 4,7 5,4 400 343 2,0 30 5,8 8,3 500 427 2,8 38 9,2 12,6 630 535 3,3 47 14,6 17,7 800 678 4,1 56 25,0 32,5 1000 851 5,0 60 38,0 46,5 1200 1030 5,0 80 56,0 64,5 Внешняя стенка полиэтиленовой трубы КОРСИС черного цвета гарантирует высокую стойкость к воздействию ультрафиолета; внутренняя стенка белого цвета облегчает визуальную диагностику трубы. Труба КОРСИС выпускается в отрезках стандартной длиной 6 и 12 метров.”
Газовые полиэтиленовые трубы ПЭ80, ПЭ100 180×16.4×8.43 мм SDR-11 ГОСТ Р 50838-2009
Диаметр: 180ГОСТ: Р 50838-2009Марка: SDR-11Толщина стенки: 16.4Вес: 8.43Код товара1174897Диаметр180ГОСТР 50838-2009МаркаSDR-11Толщина стенки16Вес8
Разновидности дренажных труб
В современном мире с появлением новых технологий постоянно растут требования к системам водоотведения. Использование устаревших схем и материалов является нецелесообразным и затруднительным.
Асбестоцементные трубы, как, впрочем, и керамические, уже отошли в прошлое. На смену им пришли пластиковые дренажные материалы — лёгкие, удобные, гибкие, не подверженные коррозии, надёжные, безопасные и прочные. Они выдерживают высокие температурные колебания (-70 до +50°C) и просто монтируются, поэтому их вполне можно уложить собственными руками. Для их изготовления используют:
- винипласт или НПВХ (поливинилхлорид непластифицированный);
- полиэтилен ПНД и ПВХ (низкой и высокой плотности).
Гофрированная дренажная труба ПНД обладает более высокой прочностью. Её можно закопать на большую глубину, чем гладкостенную
Где используются дренажные трубы
Дренажные трубы нашли применение не только в быту для отведения излишних грунтовых вод от фундаментов и цоколей и устройства дренажных колодцев, но также в гражданском и промышленном строительстве (мелиорация, прокладка автомагистралей). Для каждого случая необходимо правильно подбирать размеры и технологию изготовления элементов.
Размеры
Выбирая дренажные трубы, важно правильно определиться с их размером. Производительность всей системы зависит от диаметра дрен. Для бытовых потребностей достаточно будет материалов Ø 200 мм, а для отвода большого объёма воды понадобятся трубы Ø 300–400 мм
Самыми распространёнными считаются элементы диаметром 110 мм
Для бытовых потребностей достаточно будет материалов Ø 200 мм, а для отвода большого объёма воды понадобятся трубы Ø 300–400 мм. Самыми распространёнными считаются элементы диаметром 110 мм.
Чтобы точно определиться с размерами, нужно учитывать:
- фактуру почвы;
- уровень промерзания и увлажнения грунта;
- планируемые объёмы водоотвода;
- глубину закладки трубы (для каждого диаметра существует максимально допустимая глубина);
- ширину траншеи. Она должна быть на 40 см больше диаметра трубы.
Под дренажные трубы выкапывается широкая траншея. Затем она засыпается щебнем, который предотвращает заиливание
Дрены диаметром свыше 300–400 мм считаются промышленными, в быту они используются для постройки колодцев. Дренажная система не всегда состоит из элементов одного диаметра, в таком случае для соединения понадобится редуктор (переходник).
Особенности конструкции
Основное отличие дрена от обычной трубы — наличие перфорации (частичной или полной). При полной перфорации отверстия размером 1,3 мм располагаются через каждые 60° по окружности поперечного сечения. Частичная перфорация предусматривает три щелевых отверстия в верхней части оболочки. Отверстия делаются между гофрами (рёбрами жёсткости) которые обеспечивают жёсткость и долговечность системы.
Для создания мелкого дренажа, где материалы укладываются на незначительную глубину, прекрасно подойдут однослойные гофрированные дрены классом жёсткости 2–4 кН/м².
Двухслойные дрены, у которых высокие прочность и класс жёсткости, обычно используются для решения более глобальных проблем, требующих глубокой закладки. В местах с большой вероятностью засорения (песок, малые крупицы почвы) используются дрены с фильтрующим слоем или специальный фильтрующий материал.
