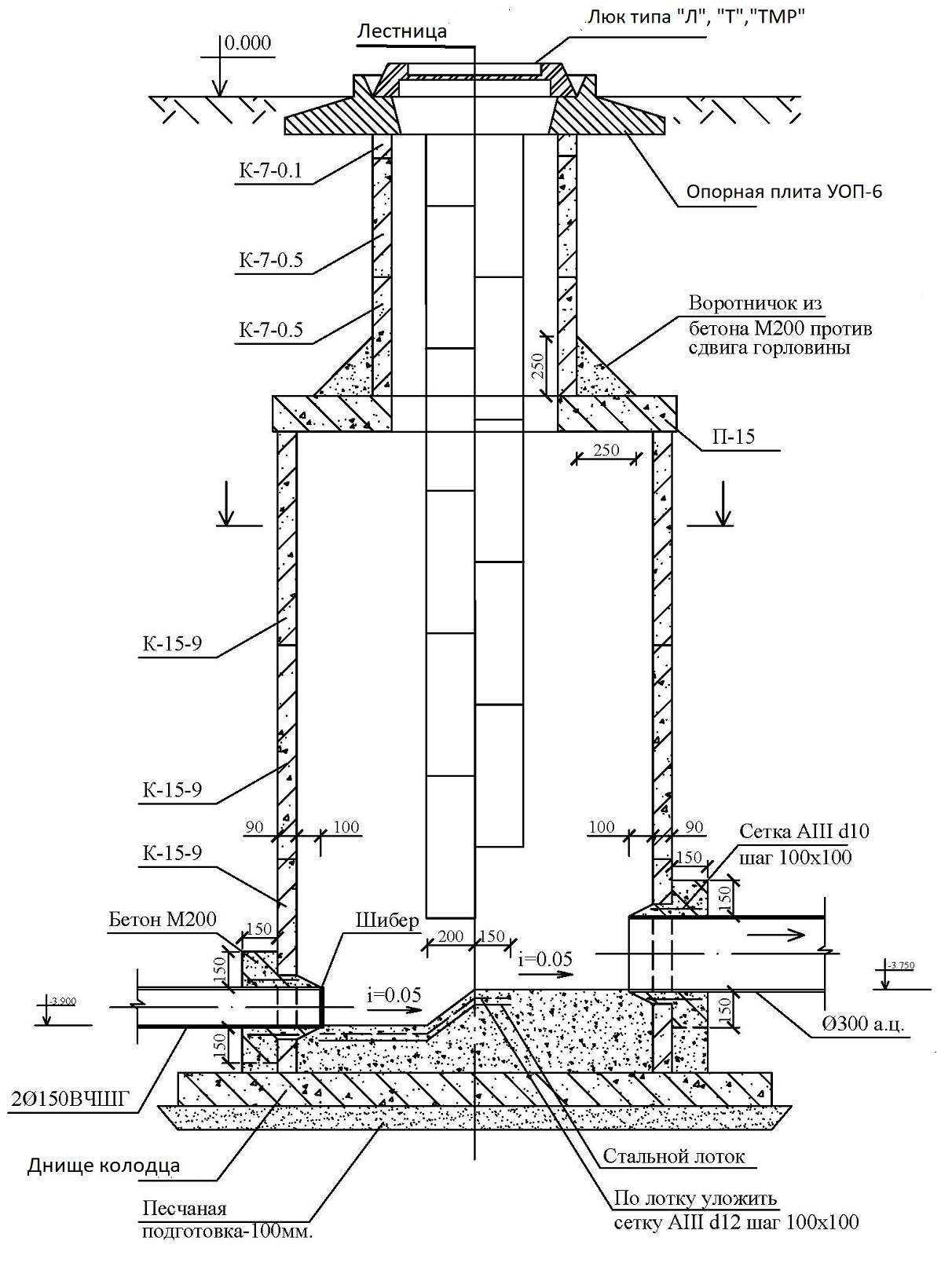

Схема устройства перепадного колодца

Основные виды и устройство канализационных люков

Виды канализационных колодцев различают по способу обслуживания:

• инспекционные – диаметр их не позволяет человеку спускаться внутрь, все работы проводятся с помощью инструментов с поверхности земли, в качестве колодца выступает пластиковая труба диаметром до 700 мм;
• обслуживаемые – человек может спуститься и провести мероприятия по ремонту, диаметр таких люков от 1000 мм.

По функционалу различают:

1. Накопительный колодец. Объем зависит от того, сколько людей проживает в доме. Функция заключается в сборе и распределении нечистот. Для облегчения транспортировки сточных вод накопительный резервуар устанавливают в низкой точке участка, чтобы избежать засоров на пути следования стоков. Изготавливают из пластика, кирпича, железобетонных колец, бетона.
2. Фильтрующий. Выполняет функцию удаления жидкой фракции через открытое дно. Обычно устанавливается после накопительного резервуара – в него перетекает отстоявшаяся жидкость без твердых частиц. Наличие фильтрующего колодца увеличивает промежутки времени между откачкой нечистот. Во втором септике могут находиться бактерии, которые помогают расщеплять органическую составляющую стоков.
3. Смотровой. Предназначен для оценки состояния канализации в городе или на собственном участке. На большой территории рекомендуется ставить несколько люков в тех местах, где труба меняет диаметр, поворачивает, меняет угол уклона или перед врезкой в централизованную систему.
4. Поворотный. Устанавливают в тех местах, где система разветвляется на несколько направлений или поворачивает. Если канализация забьется, вероятнее всего, это произойдет на данном участке.
5. Перепадной колодец канализации устанавливается в том случае, когда сложный рельеф местности не позволяет правильно выставить угол наклона магистрали. Отличается перепадный люк наличием вертикальной трубы, для которой устанавливается угол в 45 градусов.

Устройство колодцев – составные части

Основные части, которые присутствуют в смотровых колодцах:

• рабочая камера достаточной величины, чтобы в ней мог поместиться человек, который обслуживает данную систему;
• горловина;
• люк, который выполнен из бетона или пластика;
• лоток;
• основание из бетонной плиты, уложенное на слой щебня.

Рабочая камера оборудуется железными скобами (ступеньками), по которым рабочие спускаются внутрь. Схема устройства канализационного колодца зависит от функций магистрали. Если это домашняя система, схема ее будет упрощенная. Если промышленная, с различными разветвлениями и уклонами, схема понадобится более сложная и функциональная.

Каменные колодцы

Изоляция труб в колодце при помощи битума

После этого, для бетонного или железобетонного колодца выполняются следующие работы:

• Подготовка основания. Укладка плиты или устройство бетонной подушки толщиной 100 мм из бетона М-50
• Устройство лотка нужной формы из бетона М-100 с армированием стальной сеткой
• Заделка бетоном и битумом концов труб
• Изоляция битумом внутренней поверхности бетонных колец
• Устанавливаются кольца канализационных колодцев (проводится после набора прочности бетоном лотка, через 2-3 суток после укладки) и плита перекрытия на раствор М-50
• Затирка цементным раствором швов между сборными деталями колодца
• Гидроизоляция швов битумом
• Отделка лотка цементной штукатуркой, с последующим железнением
• Устройство в местах входа труб глиняного замка шириной 300 мм и высотой на 600 мм больше, чем внешний диаметр труб
• Испытание колодца (проводится в течение суток заполнением водой до верхнего края, с установкой на трубы временных пробок). Считается успешным, если не обнаружено видимых протечек
• Наружная засыпка стен колодца с последующей трамбовкой
• Устройство бетонной отмостки шириной 1,5 м вокруг горловины колодца
• Изоляция всех оставшихся стыков горячим битумом

Аналогично проводится устройство колодцев канализационных из кирпича, но здесь вместо монтажа сборных элементов производится каменная кладка.

Гидроизоляция выполняется точно так же.

Таким образом, выполняется монтаж колодцев из каменных материалов для всех видов канализации: бытовой, ливневой или дренажной.

Однако в случае ливневой на колодец могут устанавливаться решетчатые люки, одновременно выполняющие функцию водосбора.

Для дренажной – сам колодец может являться элементом водоотведения, через специальные отверстия в стенках, но эта конструкция требует специального расчета.

При этом имеются небольшие отличия в комплектующих, которые определяет серия:  канализационные колодцы КФК и КДК – для бытовых стоков, КЛВ и КЛК – для ливневой, КДВ и КДН – для дренажной.

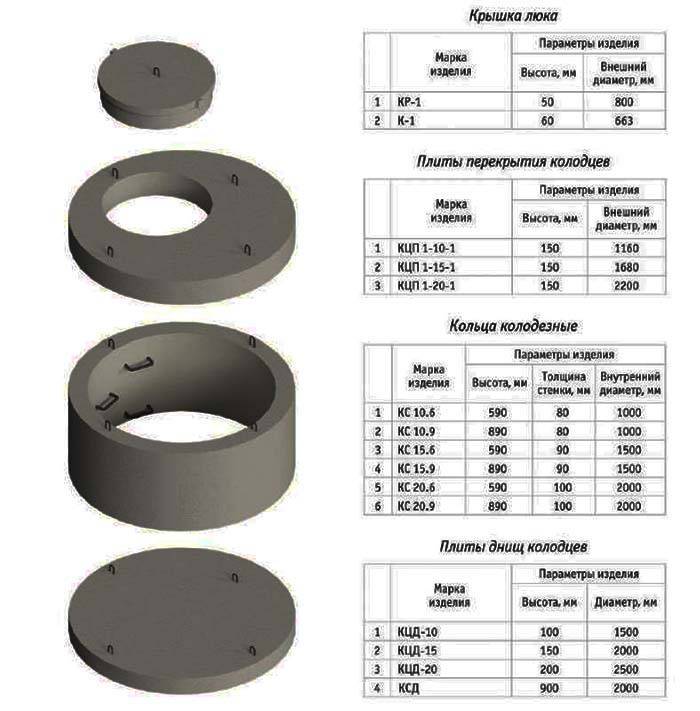

Таблица канализационных колодцев по типоразмерам выглядит следующим образом:

Таблица канализационных колодцев

Чуть сложнее выглядит процесс для колодцев перепадных в связи с их более сложной конфигурацией.

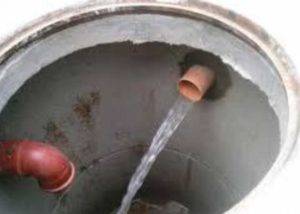

Перепадный колодец

Здесь, в зависимости от конкретной конструкции, помимо устройства лотка, в ряде случаев необходимы:

• Монтаж стояка
• Оборудование водобоя
• Установка водоотбойной стенки
• Создание практического профиля
• Устройство приямка

Сам же монтаж тела шахты, основания и перекрытия выполняется по тем же правилам.

Единственное исключение касается перепадного колодца со стояком – в его основании полагается укладывать металлическую плиту, препятствующую разрушению бетонной части конструкции.

Выглядит это так:

1. Стояк
2. Водобойная подушка
3. Металлическая плита в основании подушки
4. Приемная воронка стояка

Конструкция колодца со стояком

Приемная воронка предназначена для компенсации разрежения, которое может создаваться в стояке за счет быстрого движения сточных вод.

Создавать  перепадные канализационные колодцы своими руками с применением практического профиля приходится лишь в исключительных случаях – подобная конструкция предусматривается на трубопроводах диаметром от 600 мм и высотой перепада до 3 м.

Подобные диаметры труб в индивидуальных системах водоотведения не используются. Зато другие типы колодцев могут быть применены в локальной канализации с успехом.

В соответствии с требованиями СНиП колодцы канализационные перепадные устанавливаются:

• При необходимости уменьшить глубину заложения трубопровода
• В местах пересечения с прочими подземными коммуникациями
• Для регулирования скорости потока
• В последнем затопленном колодце перед сбросом стоков в водоем

Типовые случаи, когда устройство перепадного колодца на загородном участке целесообразно:

• Если существует большая разница между расчетной глубиной внутридворовой канализации и уровнем сброса стоков в септик или центральный коллектор (прокладка трубопровода на меньшей глубине позволить серьезно уменьшить объем земляных работ)

• Если есть необходимость обойти под землей прочие инженерные сети
• Если есть сомнения в соответствии скорости потока в системе объему стоков.
  При малом объеме слишком большая скорость может препятствовать самоочищению (смыву осадка) стенок трубы.
  Равно, если скорость будет слишком маленькой – осадок может образовываться слишком интенсивно, тогда есть смысл устроить быстроток для ускорения.

Смысл такого перепада в том, что за счет создания большого уклона на коротком участке системы стоки начинают двигаться гораздо быстрее, не успевая цепляться за внутренние стенки трубы.

Назначение перепадных колодцев

При большой разнице по высоте между выпуском канализации из дома и конечной точкой (выгребная яма, септик), скорость стоков будет большой. А это в свою очередь грозит образованием засора в трубе, так как жидкость будет проходить быстрее, а тяжелые частицы осядут на поверхности трубы.

Назначение данных устройств:

• снижение скорости потока;
• обход существующих подземных коммуникаций (газ, вода и пр.);
• соединение выпусков с разной глубиной заложения;
• выравнивание уровня выпуска канализационных стоков с уровнем вывода в водоем.

Согласно строительным нормам, при небольшом перепаде, до 0,5 м и диаметре трубопровода до 600 мм, функции перепадной конструкции может выполнять смотровой колодец. Существует несколько типов перепадных колодцев, которые отличаются по конструкции и функциональности.

Актуальные требования к канализационным колодцам

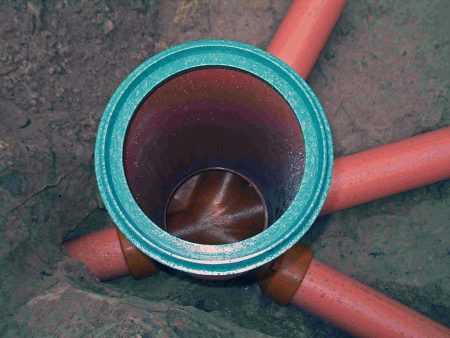

Гофрированный поворотный смотровой колодец

Основные требования предъявляются к местам расположения канализационных колодцев, их типам, размерам. На частном участке также должен быть оборудован колодец – это облегчает ремонтные работы, которые рано или поздно придется выполнять.

Для центральной городской канализации при ширине труб до 150 мм предусмотрено расположение смотровых люков каждые 35 метров. Если трубы имеют диаметр 200 мм, люки обустраивают каждые 50 м. Кроме этого колодцы ставят на каждом участке, где происходит поворот магистрали, изменение ее уровня, уклона, разветвление или смена диаметра труб. В таких местах чаще всего происходят засоры, которые нужно устранять механическим способом.

Технические условия и предписания по эксплуатации разрабатываются отдельно для каждого материала, из которого изготовлены трубы.

Диаметр смотрового люка зависит от диаметра магистрали:

• при ширине до 150 мм люк должен быть не менее 70 мм;
• 600 мм – диаметр 1 м;
• 1200 мм – диаметр люка 2 м.

Если магистраль свыше 1500 мм, смотровой колодец должен быть около 3 м. Это необходимо для качественного ремонта трубопровода, где обычно работают несколько человек одновременно.

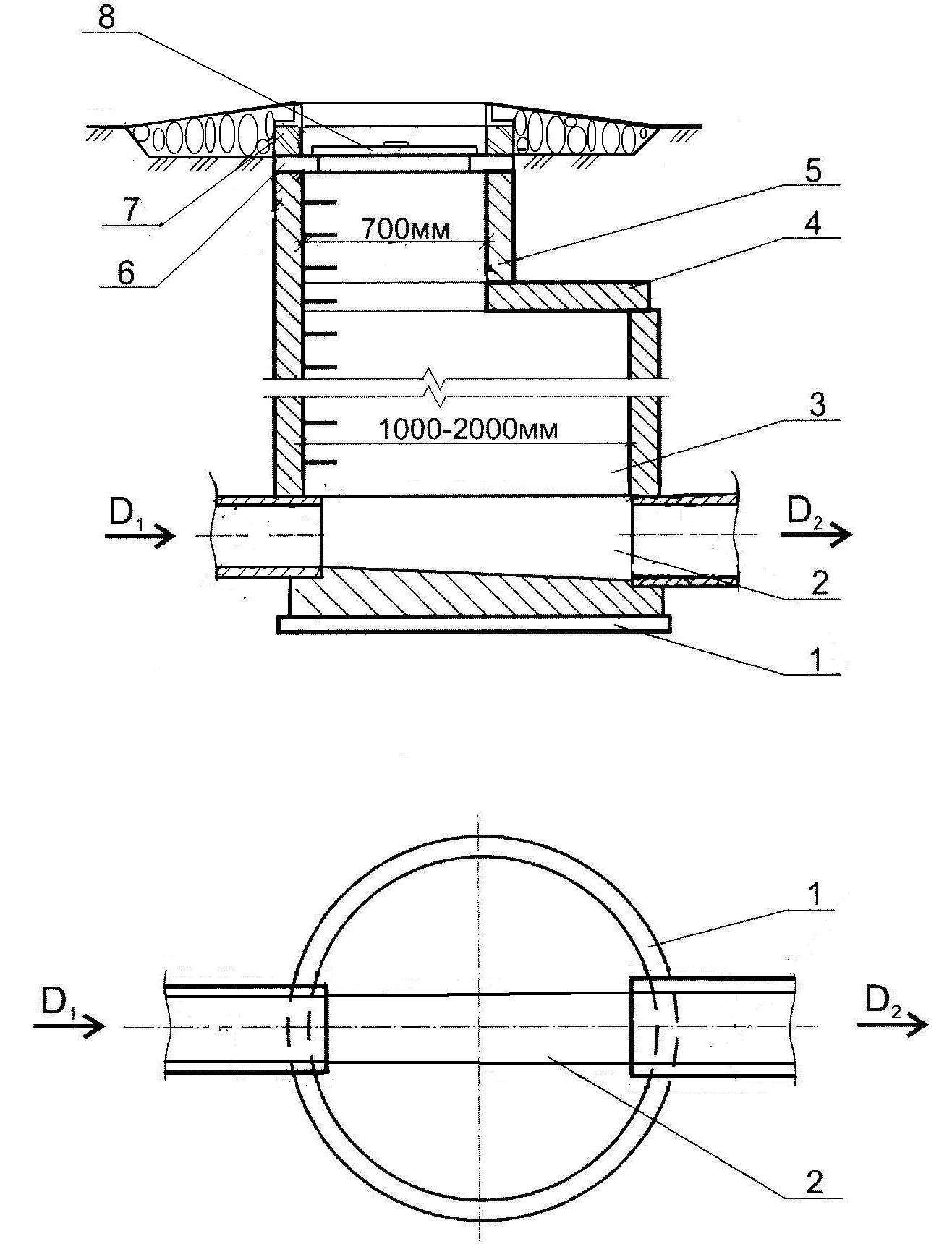

Схема перепадного колодца

В одних конструкциях скорость водного потока гасится на дне, а в других для этого существует специальный отбойник. Последний тип, который означает ускорение потока, является раздельным. Он устанавливается для точного увеличения скорости водного пути, чтобы уменьшить вероятность засорения трубы.

Чтобы возвести на своем загородном участке перепадный колодец, можно воспользоваться следующими материалами:

• железобетон или бетон;
• пластик;
• кирпич;
• стекловолокно.

Перепадной колодец на загородном участке самостоятельно

Создать на своем загородном участке перепадной колодец для канализационной системы очень сложно, поскольку это достаточно большие и сложные конструкции, поэтому необходимо разработать проектную документацию. Гораздо проще купить сборный пластиковый каркас заводского изготовления для монтажа или использовать железобетонное кольцо стандартного проекта.

Сборные канализационные элементы из пластика дороги, но очень просты в монтаже.

Типы перепадных колодцев

Типичные назначения перепадных колодцев

Следующий вид, канализационные колодцы перепадные, предназначены для изменения и регулировки потока сточных вод по высоте, а также – изменения скорости их движения – как в большую, так и в меньшую сторону.

Поэтому конструкции этих устройств весьма разнообразны.

Случаи, когда необходимо устраивать колодцы канализационные перепадные:

• Если нужно уменьшить глубину заложения для входящего трубопровода
• Есть риск, что поток станет слишком быстрым или медленным, резко изменит скорость
• Магистраль пересекает подземные сооружения
• Колодец является последним перед сбросом стока в водоем, и имеет затопленный выпуск

Различные схемы устройства перепадных колодцев

Исходя из многообразия задач, внутреннее устройство этих сооружений также имеет множество конструктивных решений.

Типы перепадов:

• С практическим профилем и водобойником в нижнем бьефе
• Трубчатые, могут иметь различную конструкцию, но обязательно – на основе вертикальной трубы
• Оборудованные водобойно-сливной стенкой
• Многоступенчатые, шахтного типа – гасят скорость потока по мере его следования по каскаду
• Быстротоки – короткие отрезки трубопровода, имеющие большой уклон. Предназначены для разгона потока на участках, где возможно его замедление.

Перепадный колодец с гидрозатвором

Отдельный случай – это колодцы перепадные канализационные, оборудованные гидрозатвором.

Их специфика в том, что здесь создается изменение уровня потока в обратном направлении – он не понижается, а поднимается.

Достигается это за счет специальной камеры, где стоки предварительно накапливаются.

Подобная схема применяется на тех участках сети, в которые возможно попадание или выработка взрывопожароопасных веществ.

Водяной клапан препятствует обратному распространению огня в аварийной ситуации.

Классификация пластиковых колодцев

По доступу:

• Обслуживаемые (с доступом персонала, ф от 1000 мм)
• Без доступа (обслуживаются сверху, ф менее 1000 мм)

Пластиковый колодец из гофрированной трубы

По материалу шахты:

• Гладкая одностенная
• Гладкая двустенная
• Гофрированная одностенная
• Гофрированная двустенная
• Комбинированная

Возможна телескопическая (выдвижная) конструкция канализационного колодца из гладкостенной трубы, гофрированная труба обладает этим свойством по умолчанию.

В основном полимерные колодцы изготавливают раздельно – шахтная труба комплектуется необходимыми типами горловины и лотковой части, где выполнена соответствующая разводка трубопроводов.

Но в последнее время появились и безлотковые модели, в частности – предназначенные для прямоточных колодцев.

Безлотковый колодец

Следует отметить, что из пластика производят как смотровые, так и перепадные канализационные колодцы, но в последнем случае применяются более сложные конструктивные решения. Полимерные изделия обеспечивают практически 100% гидроизоляцию шахты.

Предыдущая запись Автономная канализация Топас: преимущества и некоторые модели очистных сооружений

Следующая запись Когда применяются пластиковые канализационные колодцы: сравним с бетоном

Полимерные колодцы

Не так давно появились полимерные колодцы. Они представляют собой альтернативу традиционным каменным. Такие конструкции очень успешно используются при создании конструкций в частных домах. Главный материал – пластик.

Пример полимерных колодцев

Преимущества заключаются в том, что их монтаж не регламентируется санитарными нормами. Это означает, что не требуется соблюдать функциональные особенности. Способны пропускать большие объемы воды, просто устанавливаются, обладают достаточной прочностью. Они способны уменьшить размеры. Если диаметр колодца из камня составляет 1 м, то для полимерного колодца такой диаметр составляет 30 см. Очень простой в обслуживании. Для рытья котлована требуется значительно меньше усилий, поскольку нужны котлованы меньших размеров при таком же объеме, что и каменных колодцев.

Конструкция выпускается в заводских условиях. Возможно устанавливать вместе с любыми типами труб и оборудования.

Места расположения в зависимости от назначения

Установка ревизионных камер регламентируется строительными документами. Согласно СНиП смотровые пункты монтируют в местах поворотов, а также уклонов при изменении линейного трубопровода. И на стыке центральной линии дополнительных отводов.

Вывод канализационных систем для жителей частного сектора возможен при установке смотровых камер. На диаметр устанавливаемой трубы прямо влияет расстояние её укладки (линейного участка).

При длине трубопровода до 35 метров задействованы элементы диаметром 150 мм. Существует обратная зависимость. К примеру, если диаметр труб входящих в общую систему трубопровода 150 метров, то по условиям монтажа через 35 метров должен находиться смотровой колодец. Промышленная система контроля может в корне отличаться от аналогов, монтируемых в частном секторе.

Планирование строительства

Рассмотрим, как производится устройство канализационных колодцев – СНиП предусматривает строительство камер определенного размера. Кроме того, необходимо выбрать подходящие материалы для строительства.

Определение размеров

Диаметр канализационного колодца определяется в зависимости от размеров труб. Так:

• Если трубопровод имеет размер менее 300 мм, то оптимальным размером станет изделие круглой формы с диаметром 1000 мм, при этом рабочая камера должна иметь размер 700 мм.
• Если трубопровод собран из труб диаметром более 300 мм, то рекомендуется устанавливать конструкции квадратной формы, длина стороны камеры должна быть не менее метра.

Материалы для изготовления

В настоящее время применяется два вида колодцев:

• Изготовленные из полимерных материалов – из полиэтилена, ПВХ или стеклопластика.
• Изготовленные из железобетона. Они могут быть монолитными, но более распространенным является использование готовых колец, которые выпускаются заводами ЖБИ.

Кроме того, для строительства разрешено применять влагостойкий кирпич или бутовый камень. Однако, поскольку работа с этими материалами достаточно трудоемка, в настоящий момент их используют для сооружения крайне редко.

Глубина укладки труб

Теплообменники: виды, устройство и принцип работы

Минимальную глубину заложения элементов системы определяют теплотехническими расчётами, которые проводят специализированные организации.

Изготавливая колодец для канализации своими руками, надо принимать во внимание опыт эксплуатации таких сооружений в данном районе. Нижнюю часть трубы (она называется лоток) углубляют не менее чем на 30 см ниже уровня промерзания. В любом случае верхняя её часть (шелыга) заглубляется не выше чем на 70 см от поверхности грунта

Максимальная глубина укладки зависит от материала изготовления, состава грунта, метода проведения работ

В любом случае верхняя её часть (шелыга) заглубляется не выше чем на 70 см от поверхности грунта. Максимальная глубина укладки зависит от материала изготовления, состава грунта, метода проведения работ

Нижнюю часть трубы (она называется лоток) углубляют не менее чем на 30 см ниже уровня промерзания. В любом случае верхняя её часть (шелыга) заглубляется не выше чем на 70 см от поверхности грунта. Максимальная глубина укладки зависит от материала изготовления, состава грунта, метода проведения работ.

Особенности кирпичных сооружений

Канализационный колодец нужно строить только из пережженного кирпича или природного камня.

Материал соединяется между собой цементным раствором с использованием речного песка. Также вам понадобится арматура, скобы, рамы круглой формы и анкеры.

Последовательность установки кирпичного колодца:

• После проведения всех необходимых расчетов, следует разметить место под котлован.

  Если он будет небольшого размера, яму можно выкопать вручную, большой шурф вы сами не осилите, лучше с этой работой справится экскаватор.

• На дне ямы делаем опалубку и заливаем туда раствор.
  Он должен застывать не менее одной недели.
• После этого начинайте кладку стен.
• Готовые стены оштукатуриваются и выполняется зажелезнивание.
• Когда штукатурка немного подсохнет, нужно с помощью мастики или горячего битума обработать внутренние стены колодца.
• Выбиваем отверстия и вставляем в них трубы.
  Образовавшиеся зазоры уплотняем силиконом.
• Если между котлованом и стенами колодца есть зазор, его нужно засыпать землей.
• В сливном колодце, необходимо предусмотреть вентиляцию в виде пластиковой трубы.

Оштукатуривать стенки нужно качественным густым раствором.

Имеющиеся в устройстве металлические детали, необходимо покрыть слоем штукатурки, это защитит их коррозионных процессов.

При использовании для строительства колодца натурального камня, работы ведутся по такой же технологии.

Только нужно учитывать, что в этом случае вам придется намного больше потрудиться. Потому, что камни имеют неодинаковую форму и размер.

И для того, чтобы их подогнать друг к другу, идеально, понадобится намного больше времени и раствора.

В качестве материала можно использовать и полимерные емкости.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Из бетонных колец

Колодцы из этого материала имеют много преимуществ, поэтому пользуются большим спросом.

Они с успехом применяются во всех климатических областях.

Монтаж конструкции из бетонных колец подразумевает следующие мероприятия:

• Нужно разработать проект и схему действия и просчитать стоимость работ.
• Подготовить соответствующего размера котлован.
• После рытья ямы, необходимо, приступить к обустройству дна колодца.
• На бетонный раствор монтируется первое кольцо.
  Затем, в имеющиеся в изделиях отверстия, прокладывают трубы.
  Щели тщательно герметизируются.
• Устанавливаются все остальные кольца, при этом, необходимо следить, чтобы положение замков совпадало.
• Сверху на устройство укладывают бетонную плиту и крышку.

Требования к установке канализационных колодцев

Прежде, чем выполнять монтаж канализационных колодцев по СНиП, нужно определить место расположения конструкций.

Если речь идет о смотровых колодцах, то они устанавливаются с шагом в 40 метров при диаметре канализационных труб 150 мм и с шагом в 50-60 метров, если диаметр труб составляет 200 мм.

Что касается накопительных и фильтрационных колодцев, то тут СНиП дает совсем другие нормы расположения.

Они основаны на расстоянии колодца до определенного объекта:

Требования к расположению колодца по СНиП

• не менее 5 метров до жилого дома;
• 1 и более метров до хозяйственных построек;
• 3 метра до ограждения участка или автомагистрали;
• 30 метров до скважин с питьевой водой или водоемов;
• 20 метров до сада или огорода.

Соблюдая эти нормы, вы защищаете себя и экологию от возможных последствий выхода из строя колодца, грозящего проникновением сточных вод в грунт, распространением их грунтовыми водами. Также есть некоторые требования к технологии устройства канализационных колодцев.

Они заключаются в следующих моментах:

• глубина котлована, вырытого под колодец, не может превышать 2,5 метра;
• дно фильтрационного колодца должно находиться на расстоянии 1 метр от максимально возможного уровня грунтовых вод;
• при высоком уровне грунтовых вод обязательно должна обустраиваться гидроизоляция;
• диаметр котлована должен быть на 50 см больше диаметра колодца;
• на дно котлована обязательно должна укладываться песчаная подушка высотой в 10 см;
• между дном колодца и нижней частью канализационной трубы должно оставаться расстояние 0,6 метра.

Это то, что касается требований с точными данными. Если же говорить про саму процедуру установки канализационного колодца, то она предполагает такую последовательность работ:

Монтаж колодца по СНиП

• рытье котлована требуемых размеров;
• утрамбовка дна котлована;
• укладка песчаной подушки;
• монтаж дна канализационного колодца;
• установка бетонного кольца на дно;
• герметизация стыка;
• установка следующего кольца с последующей герметизацией шва;
• подвод канализационных труб;
• обустройство гидроизоляции и теплоизоляции;
• установка перекрытия;
• монтаж ревизионного люка.

Монтаж пластикового колодца

Если говорить об установке пластикового колодца, то после погружения на песчаную подушку он должен быть надежно на ней закреплен при помощи специальных ремней.

Затем емкость наполняется водой, выполняется обратная засыпка пространства между нею и стенками котлована.

С этой целью используется смесь песка и щебня.

Поверх пластикового контейнера укладывается слой теплоизоляции, предотвращающий замерзание стоков в зимний период времени.

Устройство входов трубопровода в колодцы

В зависимости от конкретных условий грунта ,вход труб в колодец может выполняться по-разному.

Примыкание труб в сухом грунте

Для сухого грунта выполнить его проще. Здесь используются только два вида материалов: цемент, указанный на рисунке цифрой 1, и асбоцементная смесь, обозначенная цифрой 2.

Для мокрого грунта к указанным материалам добавляются также смоляная прядь 3 и слой гидроизоляции 4.

Вход в мокром грунте

Оба способа рассчитаны на непросадочные грунты.

В регионах, где возможны подвижки грунта, соединение устраивают подвижным, используя обмотку трубы при помощи пластичной гидроизолирующей набивки.

Иногда в отверстие в стенке люка вставляют металлическую гильзу, а набивку устраивают уже внутри нее.

Канализационные смотровые колодцы

В настоящее время смотровые канализационные колодцы делятся на такие типы:

• Линейный колодец — устанавливается в трех участках всей канализационной системы. Главное, чтобы система имела прямое направление.
• Поворотный колодец — устанавливается в местах, где меняется направление системы.
• Узловой колодец — выполняется для соединения нескольких систем канализации.
• Контрольный колодец — предназначен для соединения дворовой, квартальной и уличной канализационных сетей.

Смотровой колодец

Для того чтобы установить линейный колодец не нужно иметь определенных навыков. Монтаж проводится быстро и легко. Длина колодца зависит от диаметра трубы.

Фильтрационный колодец

Поворотный колодец — это своего роды пункт, где выполняется техобслуживание колодца, с учетом прочистки системы высоким давлением воды.

Поворотные колодцы устанавливаются на каждом изгибе поворотной трубы. Зачем же так нужно делать? Дело в том, что поворотные колодцы обеспечивают лучший доступ и дают возможность обслуживать подводящую трубу.

Для чего нужны перепадные колодца для канализации?

Если перепад высот между началом и концом канализационно-дренажной системы большой, то перепадной колодец является обязательным промежуточным элементом. На самом деле большое количество воды может создавать большое давление и нагрузку на стенки трубы при их движении.

Установка перепадного колодца проводится в следующих ситуациях:

• Вынужденное уменьшение скорости сточных вод, если в этом есть необходимость.
• Конструкция была установлена ​​при прокладке трубы по ранее проложенной инженерной магистрали.
• Колодцы, используемые для перекачки сточных вод из вышележащих труб в нижние, являются составной частью канализационной системы, если трубы проложены под автомобильными дорогами и другими транспортными путями.

В этом случае расход воды естественным образом увеличится. Для защиты системы от негативного воздействия такой скорости необходимо установить перепадной колодец, оборудованный водяным тушителем.

На сегодняшний день существует несколько различных типов колодцев, каждый из которых имеет свою конструкцию и функциональные характеристики

При выборе емкости следует обращать внимание на характеристики грунта, рельеф участка и конструкцию трубопровода

Пластиковые колодцы

Намного проще установить пластиковые готовые колодцы, выпускаемые промышленностью. Они имеют разные размеры, поэтому можно подобрать модель, которая полностью соответствует требованиям.

Пластиковые колодцы имеют небольшой вес, поэтому для их установки не требуется применять подъемную технику. Кроме того, изделия имеют готовые отверстия для подключения труб и не нуждаются в дополнительной гидроизоляции, так как являются полностью герметичными.

Итак, канализационные колодцы – это обязательные элементы любой канализационной системы. Они могут быть построены самостоятельно из железобетонных колец, но намного проще установить уже готовые конструкции, выполненные из пластика.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно

Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

• линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
• поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
• узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
• контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

• классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
• модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
• каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
• сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков

При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого

Особенности монтажа

Во время строительства колодца переливного типа, надо соблюдать последовательность этапов. Выделяют:

1.Этап земляных работ. В это время идет подготовка котлованов для емкостей. Второй и третий резервуары должны располагаться на десять – тридцать сантиметров ниже, чем предыдущий. На дно засыпают дренажную подушку из песка и гравия.

2.Этап с цементным раствором. Заливают дно емкости цементом, если это не дренирующий тип колодца. Устанавливают бетонные кольца, стыки цементируют.

3.Этап обустройства септика. Выполняют подготовку отверстий для входа трубы в колодец, переливных труб. Устанавливают трубы. Выполняют герметизацию трубопрокатов. Проводят гидроизоляционные работы внутри и снаружи емкостей и дна. Ставят крышки сверху емкостей. Через отверстия в крышках выводят вентиляцию.

4.Этап засыпки почвой колодец.
