Элементы наружной канализации

Материалы, которые используются для монтажа наружных канализационных сетей

Кроме всех вышеперечисленных факторов, очень важным моментом является подбор необходимых материалов для обустройства канализационной сети и сети водоснабжения. Сточные воды являются средой, которая транспортируется по канализационным трубам. Такая рабочая среда отличается агрессивными свойствами, поэтому для обустройства коммуникации необходимо подбирать материалы, которые имеют соответствующие характеристики для работы в таких условиях.

При прокладке наружных сетей во многих случаях применяют современные полимерные трубы

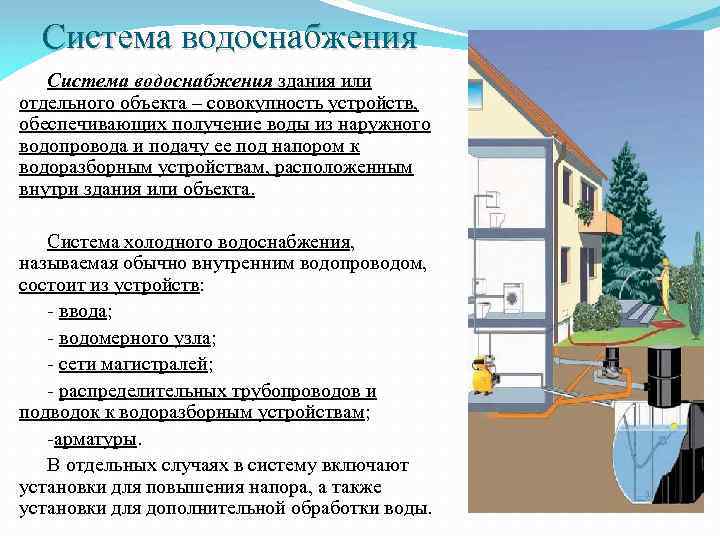

Рассмотрим основные материалы, которые используются для монтажа наружных сетей водоснабжения и канализации:

• поливинилхлорид (ПВХ);
• полипропилен (ПП);
• полиэтилен (ПЭ);
• сталь;
• чугун;

На сегодняшний день металлические канализационные трубы активно вытесняются со строительного рынка полимерными деталями. При наружной прокладке особенно популярен пластиковый вариант водопровода. Это связано с тем, что наружная установка металлических труб отличается гораздо большей трудоёмкостью.

Полиэтиленовые трубы также довольно популярны при монтаже канализационных систем, однако, открытая прокладка таких труб — не лучший вариант. Это связано с тем, что они имеют слабую устойчивость к воздействию ультрафиолетовых лучей. На улице они довольно быстро теряют свои свойства и разрушаются, поэтому их наружная установка разрешена только в случае использования защитного кожуха. В качестве такового может выступать старый стальной трубопровод.

Наиболее выгодным и надёжным вариантом из всех считается использование труб из поливинилхлорида. Они отличаются невысокой стоимостью, хорошими прочностными показателями, устойчивостью к ультрафиолетовому излучению. Их монтаж производится быстрее, чем проводка металлических аналогов. ПВХ трубы для наружной канализации отличаются по диаметру и длине, а также имеют различную толщину стенок. Диаметр и длина ПВХ труб для наружной канализации представлены в таблице № 1.

Таблица 1

Ду, мм	Длина, м
500	3,0–6,16
400	1,2–6,15
315	1,2–6,14
250	1,2–6,13
200	1,2–6,09
160	0,58–6,08

Канализационные трубы из поливинилхлорида используются для обустройства внутренних и наружных канализационных сетей и сооружений.

ПВХ труба может быть:

• напорной;
• безнапорной.

Поверхность таких труб, как правило, является гладкой, однако, встречаются и гофрированные канализационные трубы из поливинилхлорида.

Безнапорные трубы из ПВХ могут быть установлены только в системе самотечного типа

Безнапорные трубы из поливинилхлорида используются для монтажа наружных канализационных коммуникаций, транспортирующих жидкость под определённым уклоном. Скорость передвижения рабочей среды в таких трубопроводах не превышает 8 м/с. Из напорных труб монтируют конструкции, которые осуществляют отвод сточных вод с использованием насосов. Давление в напорной канализации из поливинилхлорида, установленной наружным методом, может достигать 10 атмосфер и более.

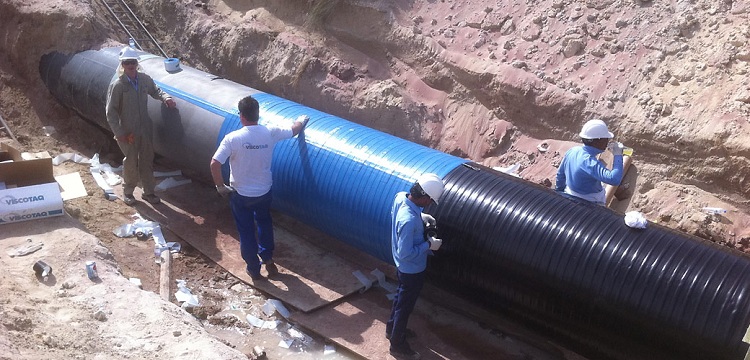

Гофротрубы из поливинилхлорида имеют основное преимущество в том, что их монтаж может осуществляться в проблемных местах. Кроме этого, для их установки не нужно иметь специальное оборудование. Гофрированные ПВХ трубы эксплуатируются и в напорных, и в безнапорных коммуникациях. Зависимость толщины стенки ПВХ трубы от диаметра указана в таблице №2.

Таблица 2

Ду, мм	Толщина стенки, мм
Лёгкие (SN2)	Средние (SN4)	Тяжёлые (SN8)
500	9,8	12,3	15,3
400	7,7	9,8	12,3
315	6,2	7,7	9,7
250	4,9	6,2	7,7
200	3,9	4,9	6,2
160	3,2	4,0	4,9
110	–	2,7	3,4

В некоторых случаях используются такие материалы, как железобетон и асбоцемент. Их применяют тогда, когда необходима организация труб с очень большим диаметром. Такие материалы не отличаются высокой прочностью, поэтому из них монтируют безнапорные канализации, которые отводят сточные воды естественным путём.

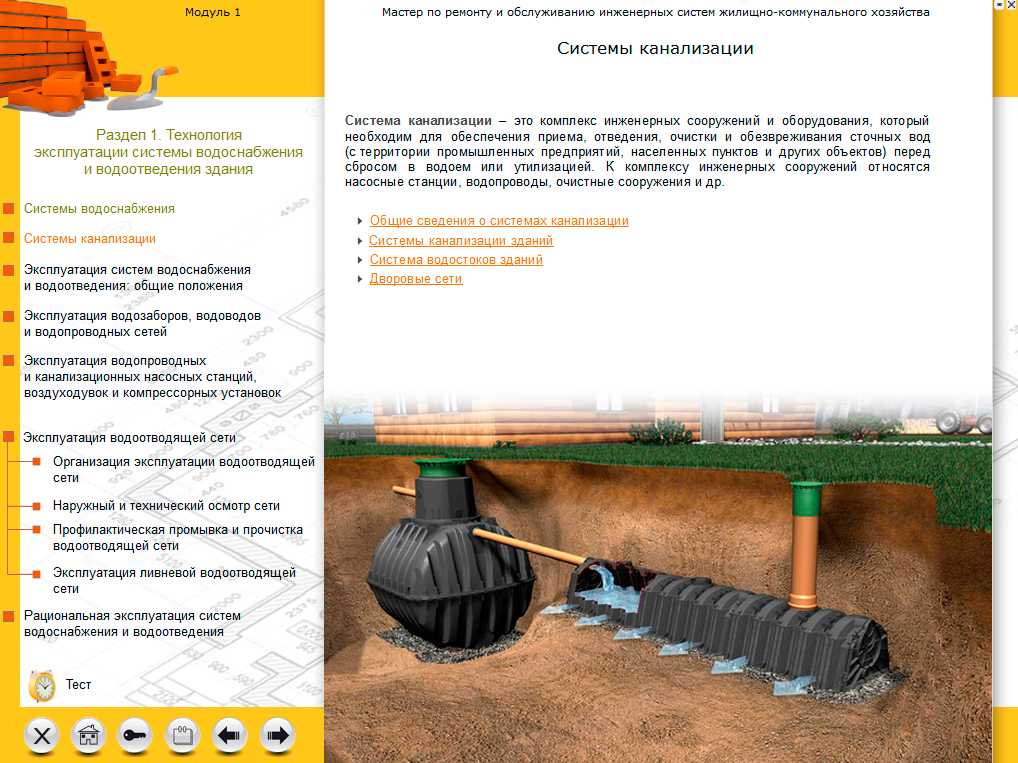

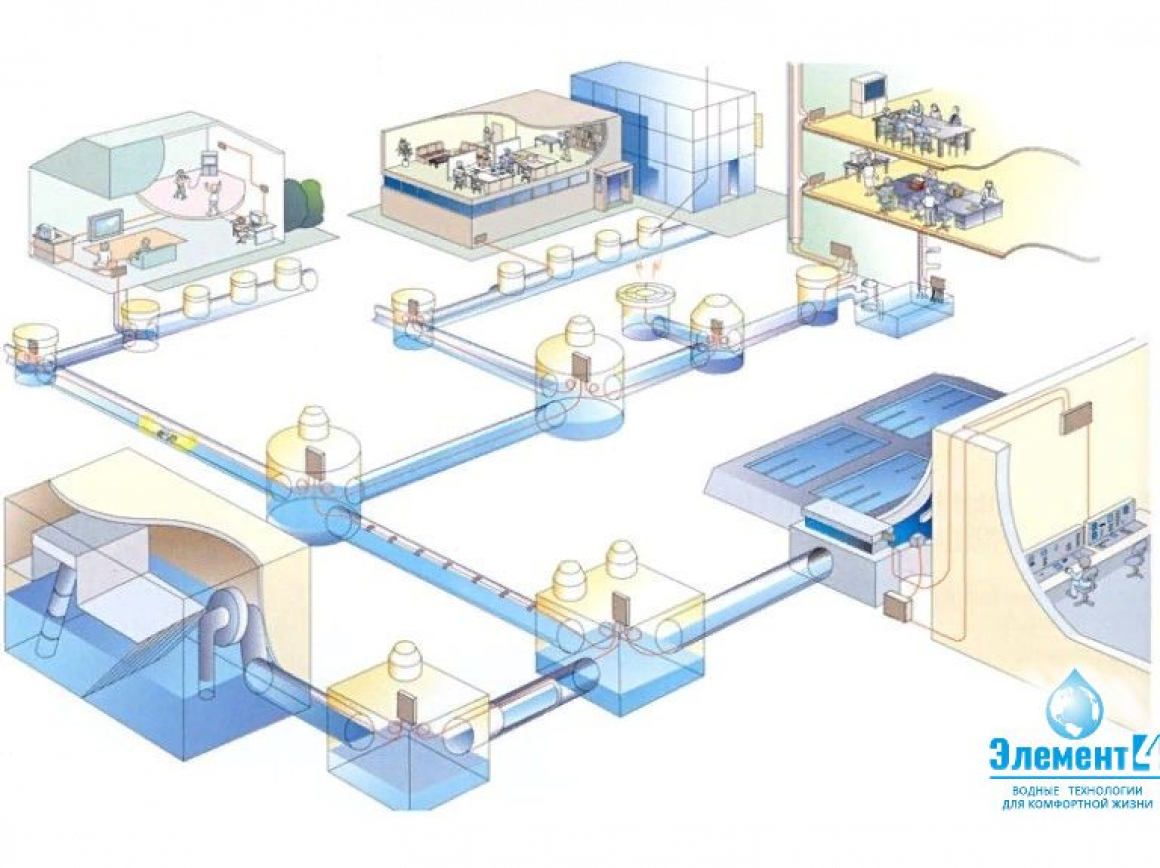

Какие бывают канализационные системы

Система канализации позволяет содержать в чистоте улицы и дома. Ведь именно благодаря ей все продукты нашей жизнедеятельности и грязные воды не выплескиваются в грунт, а стекают в очистительные сооружения, в которых проходят обработку. После подобной чистки воды могут сливаться в грунт, не загрязняя окружающую среду.

При выборе канализационной системы следует учитывать финансовые возможности и личные предпочтения

На данный момент существуют разные виды канализационной системы. Прежде всего, они делятся по типу своей организации.

Типы канализации:

1. Централизованная – это система, которая представляет собой конструкцию подземных труб, расположенных по всему городу и ведущих в общую систему очистки. Именно такой системой пользуются жители многоэтажных домов, а также хозяева некоторых частных построек. Стоит отметить, что такая коммуникация проведена не во всех загородных жилых комплексах, а за ее эксплуатацию необходимо ежемесячно платить определенную сумму.
2. Автономная – конструкция, которая используется для обслуживания загородного дома и рядом с которой не пролегает централизованная канализация. Такую конструкцию хозяева домов зачастую возводят самостоятельно.

Это не единственный пункт, по которому подразделяются на виды все канализации. Также они могут различаться по своему назначению.

Разновидности канализационных систем по области применения:

1. Хозяйственно-бытовая система нужна для переработки стоков, организовавшихся в процессе жизнедеятельности человека. Именно такая система присутствует в каждом жилище. В нее поступают сточные воды из туалета, душевой, раковины и т.д.
2. Промышленные канализации необходимы для систематизированной переработки жидких промышленных отходов. Они используются для заводов.
3. Ливневая система канализации позволяет убрать излишки атмосферных осадков. Именно благодаря ей наши улицы не затапливает вода в сезон дождей.

Также такие канализации делятся по своей конструкции. Существуют системы раздельного типа, здесь разные виды стоков сливаются в разные резервуары. В полураздельных системах стоки сначала идут по отдельным трубопроводам, но затем сливаются в общий резервуар.

Повороты наружной канализации. Правила монтажа канализационных труб

При капитальном ремонте помещений часто проводится полная замена трубопроводов. При обустройстве как внутренней, так и наружной канализации нужно знать правила монтажа канализационных труб. Очень часто при самостоятельной прокладке результаты получаются намного лучше, чем работа нанятых специалистов.

Планирование канализационного трубопровода и поворот труб

Основные правила расположения канализационного трубопровода следующие:

— если ответвления системы канализации проходят в горизонтальной плоскости одной, то тогда все соединения нужно монтировать при помощи крестовин или же косых тройников. Также не допускается поворот канализационной трубы на прямой угол, все повороты должны быть выполнены отводами под 45 градусов;

— в подсоединении труб канализации прямые углы допустимы лишь в вертикальной плоскости, к примеру, когда проводится поворот самого стояка или присоединение к нему;

— каждый участок поворота труб должен быть с доступом для ревизии. Исключением будет тот вариант, когда к участку имеется доступ через умывальник, расположенный рядом или тому подобное.

Ревизия должна предусматриваться на каждый метр или два метра непрерывного трубопровода. В пятиэтажных домах ревизия должна быть в конце и начала стояка канализации, а в многоэтажках – через каждые три этажа.

Правильный угол наклона труб в канализационной системе

Система канализации является в основном самотечной и поэтому для правильного ее функционирования нужно выбрать правильный наклон трубы. К канализационной трубе понятие «угол наклона» имеет условное отношение. Никакие инструкции не определяют этого понятия, в основном определяют сантиметры на метр длины труб

Это очень важно при строительстве, так как трубы между собой соединяются и располагаются на определенном расстоянии от изгиба к изгибу. Если же изгиб трубы будет очень большой, то увеличивается шум

Также труба теряет свою способность самоочищаться, ведь потоки жидкости, проходящей по трубам, начнут разделяться, и твердые частицы будут оседать на поверхности трубопровода. Трубы бывают диаметров разных и изгиб канализационной трубы в плоскости горизонтальной должен быть не более 1/3 диаметра трубы. В вертикальной плоскости изгибы не допустимы.

Как зачеканить трубу канализации?

Зачеканить канализационную трубу можно следующими методами:

— с использованием свинца . Для такого зачеканивания нужно небольшие кусочки свинца при помощи зубила и молотка вбивать в расширение возле места стыка труб. Свинец – металл мягкий, поэтому он начнет плотно ложиться и заполнит все пустоты;

— при помощи цементного раствора . Для приготовления раствора возьмите цемент марки М400 или же М300 в пропорциях: на девять частей цемента идет одна часть воды. Закладываете раствор в зазор совком и зачеканиваете молотком и чеканкой, Работу проводите до тех пор, пока чеканка не начнет отскакивать;

— а сбестоцементная смесь . Процесс работы такой же, как описано выше.

Если ничего подобного у вас не имеется под рукой, то можно использовать обыкновенный бинт. При помощи молотка и зубила постепенно вбиваете бинт в расширение трубы.

Какие существуют санитарные нормы и правила для питьевых колодцев

Каждому хозяину частного участка следует знать некоторые стандарты, согласно которым должно происходить строительство питьевого колодца и его дальнейшая эксплуатация. Данные требования определяет главный государственный врач.

Основным этапом колодца является место, где он должен быть установлен. Для выбора места используют разведочное бурение. Его стоимость намного выше природных способов, но данный метод способен предоставить практически 100 % результат. Разведочное бурение также предоставляет данные о санитарных условиях места, где в дальнейшем будет расположен колодец.

Если на расстояние 50 м от частного дома располагаются объекты химической промышленности, заводы или фабрики, то монтаж колодца запрещён. На такое же расстояние следует отдаляться от выгребных ям и туалетов.

Существует такое понятие, как дебет источника. Он позволяет определить, на какое количество человек рассчитан питьевой колодец. Обыкновенно, хозяева частных домов не слишком обращают внимания на данное условие.

Обязателен монтаж оголовка колодца (той части, которая поднимается над поверхностью). Оголовок служит защитным элементом и препятствует проникновению в воду мусора и грязи. Минимальная высота, на которую он должен подниматься над поверхностью, составляет 0,7 — 0,8 м. Также обязательна установка крыши или люка.

Чтобы обезопасить воду от появления грязи и мути, на дне питьевого колодца следует сделать фильтрующий элемент. Для него обычно используют насыпь из чистого песка или предварительно промытого щебня. Согласно некоторым нормативным документам, высота фильтра не должна быть менее 60 см.

Следует помнить, что каждый колодец требует чистки. Также иногда приходится производить ремонт шахты. Для удобства спуска, в стены колодца, при строительстве, устанавливают металлические или чугунные скобы. Для предотвращения коррозии, их покрывают грунтовкой.

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

• Керамики
• Асбестоцемента
• Пластика
• Стали
• Чугуна

Каждый из них мы рассмотрим более подробно далее. Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

• Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
• Прочность. Трубы хорошо переносят статическое давление и удары.
• Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
• Высокая устойчивость к перепадам температур.
• Хорошо переносят небольшое внутреннее давление.
• Имеют высокую коррозионную стойкость и гидроизоляцию.
• Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

• Высокую стоимость.
• Немалый вес.
• Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
• Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

• Высокая прочность к повреждениям и механическим воздействиям.
• Отлично справляются с резкими перепадами температур.
• Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
• Изготовляются из нескольких марок стали.

Недостатками являются:

• Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
• Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
• Высокая цена.
• Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

• Длительность эксплуатации.
• Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
• Стойкость к резким температурным изменениям.
• Великолепная гидроизоляция.

Недостатки:

• Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
• Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

• Небольшой вес.
• Великолепная гидроизоляция.
• Длительный срок использования (при условии правильной эксплуатации и установки).
• Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
• Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

• Приемлемая цена.
• Широкий ассортимент.
• Приемлемая прочность.
• Стойкость к химически активным веществам.
• Полное отсутствие коррозии.
• Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
• Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
• Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Дождевая канализация

Ливневая канализация служит для быстрого отведения дождевой и талой воды. Она бывает открытого, закрытого и смешанного типа. Открытая сеть состоит из лотков и каналов, закрытая – из дождеприемников и подземного трубопровода, смешанная – это комбинация труб и лотков. Чтобы уменьшить протяженность системы сброс осуществляется в ближайший водоем или овраг.

При монтаже дождевой канализации необходимо предусмотреть установку сооружений для очистки наиболее загрязненных стоков, образующихся во время ливней. Для этого устанавливаются песколовки, отстойники и фильтры. Также рекомендуется проектирование возможности использования очищенной дождевой воды для полива и производственных нужд.

Устройства для очистки стоков

Дождеприемники

Элементы дождеприемники устанавливаются на участках спусков, пешеходных переходах и перекрестках. К ним разрешается присоединять водосточные трубы домов и дренажные сети. Существуют модели с решеткой вертикального, горизонтального и комбинированного расположения. В зависимости от уклона улицы расстояние между элементами составляет от 50 до 80 м.

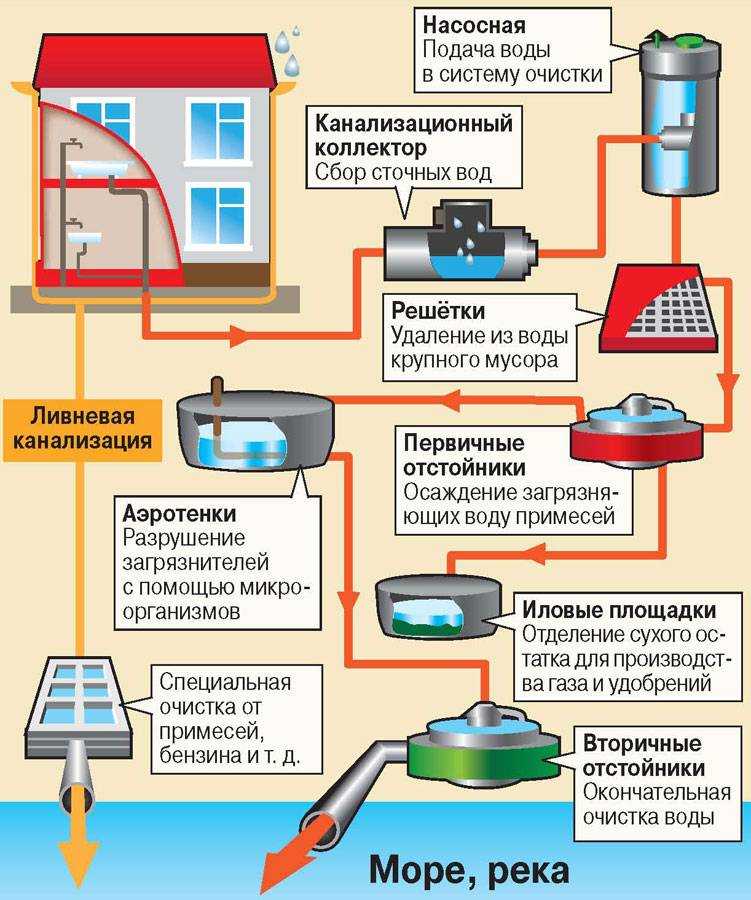

Виды очистных сооружений для наружной канализации

Недостаточно просто отводить нечистоты от дома, нужно еще их накапливать для дальнейшей переработки и удаления.

Выделяют следующие типы очистительных сооружений:

1. Выгребные ямы – наиболее распространенный вид очистительного сооружения по причине простоты и невысокой стоимости. Создать выгребную яму можно из бетонных колец или путем возведения кладки из красного кирпича.
2. Септики в последнее время пользуются большой популярностью. Причина распространения септиков заключается в практичности их применения: нечистоты накапливаются и перерабатываются, при этом на участке не появляется резкий неприятный запах.
3. Станции глубокой биологической очистки устанавливаются на загородном участке крайне редко по причине высокой стоимости. После переработки нечистот они могут выбрасываться в окружающую среду, так как степень фильтрации может достигать более 95%.

Септики и станции биологической очистки представлены закрытыми резервуарами, в которые добавляются различные микроорганизмы. Именно они проводят переработку органических нечистот.

При выборе очистной установки учитывают нижеприведенные факторы:

1. Тип грунта на участке. Септики, выгребные ямы и станции глубокой биологической очистки имеют большой объем, при заполнении которого оказывается сильное давление на грунт. Если он не будет обладать нужными несущими способностями, то есть вероятность смещения очистительного механизма, что становится причиной появления протечек.
2. Среднесуточный объем расходуемой воды. На основании этого показателя выбирается септик по объему.
3. Тип канализации: самотечный или напорный. Многие модели септиков рассчитаны на залповый сброс определенного объема жидкости, другие и вовсе не должны использоваться в системе напорной канализации.
4. Глубина промерзания почвы определяет то, насколько стенки очистительной системы должны быть изолированы. Если на микроорганизмы будет оказываться низкая температура, то они могут погибнуть.
5. Глубины залегания грунтовых вод.

Септики могут работать и без электричества. Однако не все модели рассчитаны на подачу нечистот под давлением.

Правила и нюансы проектирования и возведения наружной канализации

Проектирование наружной гладкой системы отвода стоков осуществляется на основании СНиП 2.04.03-85, СНиП 3.05.04-85 и СП 40-102-2000. Для гофрированного трубопровода существуют свои нормативные акты: СП 32.13330.2012 и СНиП 2.04.03-85.

Основные правила:

• класс жесткости и материалы изготовления системы выбираются на основании разработанного проекта;
• запрещается перемещать волоком отдельные элементы системы к месту монтажа;
• укладка осуществляется вручную (малый вес конструкции позволяет это сделать);
• для укладки труб с большим диаметром применяются грузоподъемные петли (не менее двух) и траверсы;
• для соединения элементов применяется клей-растворитель, предусмотренный изготовителем труб (ГОСТ 32413-2013).

Первый и один из главный этапов создания наружной канализации – проектирование. Во время него должны быть заранее учтены следующие нюансы:

• уровень залегания грунтовых вод;
• глубина промерзания грунта в зимний период;
• исключение проникновения отходов из септика в водоносные слои почвы;
• наличие беспрепятственного подъезда машины для откачки содержимого септика.

Приступать к монтажу системы отвода стоков можно только после полного согласования проекта. В противном случае, выполненную ранее работу придется переделывать.

Правила монтажа наружной канализации:

• локальная система очистки должна быть расположена не ближе 9 метров к наружной стене задания и 30 метров до точки водозабора;
• для соединения отдельных элементов используется простое раструбное соединение (для безнапорной канализации), для герметизации используются резиновые манжеты;
• самотечная канализация укладывается под углом в 1º с минимальным количеством поворотов и изгибов;
• при расчете минимально возможного угла наклона учитывается диаметр используемых труб: Ø 40-50 мм – 0,03 ¡ , Ø 85-110 мм – 0,02 ¡. В формуле «¡» это возвышение одного конца трубы длиной в 1 метр над другим. В данном случае, 2 и 3 см соответственно;
• глубина прокладки трубопровода зависит от глубины промерзания грунта, минимальная глубина траншеи – 0,5 м;
• при прокладке труб на отметке промерзания в обязательном порядке применяется утепление;
• после окончания монтажа вся система проверяется на герметичность и уровень уклона. Последний показатель мог измениться в процессе укладки;
• для засыпки траншеи запрещено использовать фракции грунта, превышающие в диаметре 30 см. Они могут повредить пластиковые трубы;
• заполнение траншеи необходимо производить слоями по 5-7 см. Для исключения деформации утрамбовывать почву допускается только по бокам от проложенных труб.

Внимание! Следует избегать излишнего давления при утрамбовывании почвы в месте соединения септика и трубопровода. Такое давление может привести к разгерметизации стыка

Этапы проведения земляных работ и монтажа

Процесс создания наружной канализации любого типа осуществляется с учетом СНиП 3.02.01-87 и включает в себя следующие этапы:

1. Создание траншеи с уклоном в сторону септика. Глубина ее определяется, в первую очередь, уровнем промерзания грунта в зимний период.
2. При создании траншеи создается запас в 10-12 см. Он необходим для укладки амортизационной подушки, состоящей из песка или гравия с фракцией до 20 мм.
3. Укладка элементов сточной системы и соединение ее в единую цепь.
4. Проверка герметичности всех соединений.
5. Монтаж утеплителя и закрепление его с помощью скотча. К основным материалам для утепления относятся: вата (минеральная или базальтовая), пенопласт, пенополистирол, пенопласт или скорлупа ППУ.
6. Заполнение траншеи песком и аккуратная его утрамбовка по бокам от трубы.

Важное дополнение к процессу монтажа наружной канализации

При создании системы отводы стоков стоит позаботится о ее вентиляции. В задачи этого элемента входят:

• выравнивание давления в системе;
• создание притока свежего воздуха;
• устранение шума в процессе работы канализации;
• минимизация неприятных запахов.

Игнорирование этого этапа приводит к снижению эффективности работы системы и появлению неприятного запаха.

По способу монтажа вентиляция может быть наружной или внутренней. В большинстве случаев, применяется фановая труба, которая является продолжением внутреннего канализационного стояка. Для ее правильного функционирования, она должны быть возведена выше крыши.

Другой вариант создания вентиляции – воздушный клапан, размещенный вверху стояка. Эта конструкция не только прерывает движение теплого воздуха, но и защищает трубы водоснабжения от изморози в холодное время года.

Особенности прокладки труб наружной канализации частного дома

Чтобы правильно устроить канализационную систему снаружи здания, надо учитывать следующие особенности:

1. Особенности рельефа участка. Чтобы стоки попадали самотеком в септик, надо располагать очистное сооружение на самом низком уровне участка.
2. Рыхлость почвы, высоту пролегания вод под землей. Данные условия диктуют, какой тип очистного устройства выбрать, также определяют глубину прокладки труб наружной канализации.
3. Размеры участка и его расположение. К участку должен быть обеспечен свободный подъезд специализированной техники, в случае необходимости провести ремонт либо откачку стоков.

Внимание! В СНиП указаны параметры угла наклона для труб с разным сечением. Если диаметр трубы равен пятидесяти миллиметрам, то угол наклона соответственно трем сантиметрам на метр трубопровода. Трубы с сечением 110 миллиметров укладывают с уклоном в два сантиметра на метр трубы

Трубы с сечением 110 миллиметров укладывают с уклоном в два сантиметра на метр трубы.

Длина отводов от приборов до стояка равна примерно трем метрам. По указанным в нормативных документах требованиям самый удаленный прибор может находиться на расстоянии в пять метров от стояка. Унитаз должен быть расположен от стояка на расстоянии в один метр.
