Устройство автономной канализации для дачи

Советы по монтажу элементов автономной канализации

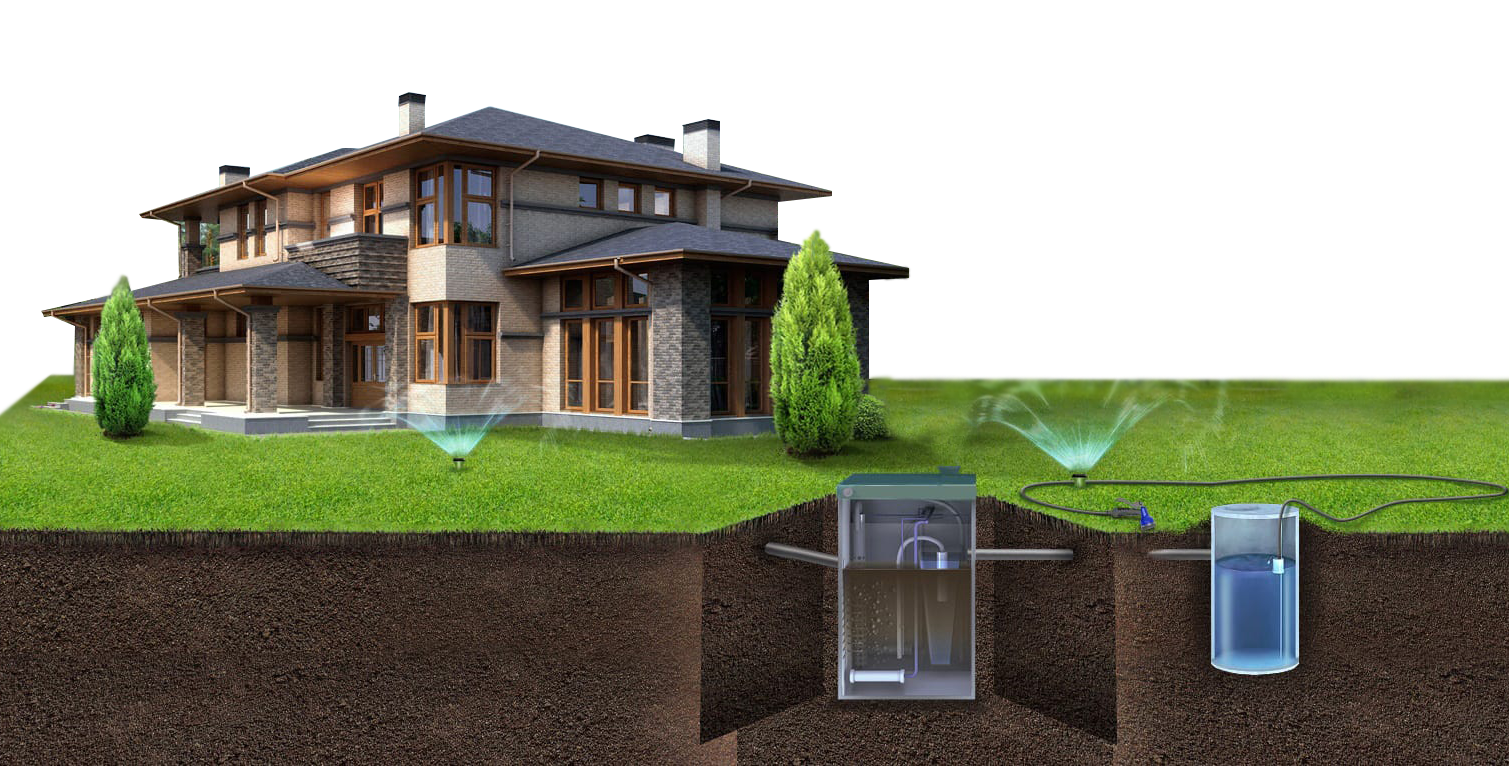

Схема подземного монтажа септика

Чтобы автономная канализация в полной мере справлялась с решением всех возлагаемых на нее задач, монтаж ее основных элементов должен быть выполнен в соответствии с рядом требований, а именно:

• наклон труб канализации от дома к емкости должен находиться в пределах 2-5 градусов. В противном случае нормальное и беспрепятственное отведение стоков будет невозможно;
• для обеспечения надежной фиксации труб и исключения риска их деформации при просадке грунта землю в вырытых траншеях нужно тщательно утрамбовать либо же залить слоем бетона;
• монтаж труб канализационной системы нужно стараться выполнять по как можно более прямой траектории;
• стыки элементов канализационной системы должны быть герметичными. Для обеспечения требуемой герметичности используйте жидкую глину либо же современные специально предназначенные для такой работы средства;
• длина прямых участков канализационных труб не должна превышать 500 см в случае монтажа 5-сантиметровых труб и составлять не более 800 см в случае укладки 10-сантиметровых труб;
• емкость для сбора отходов должна быть установлена на расстоянии не менее 10 м от жилых построек;

• поворотов и загибов по возможности быть не должно. Если исключить такие участки не получается, в подобных местах нужно обязательно сделать смотровые колодцы.

Принцип работы канализации

По фото можно понять устройство трёх основных видов автономных канализаций. Однако одного фото недостаточно для понимания особенностей функционирования системы.

Выгребные ямы

Начнём с выгребной ямы. Эта конструкция представляет собой обычную яму определённой глубины с укреплёнными стенками. Главное условие – вся конструкция должна быть герметичной, чтобы исключить попадание стоков в грунт. Это самая простая автономная канализация своими руками. В качестве ёмкости можно использовать стальную или пластиковую бочку, конструкцию из бетонных колодезных колец, кирпичные оштукатуренные поверхности.

Все выгребные ямы делятся на:

• открытые;
• закрытые.

Конструкции закрытого типа полностью изолированы и попадание стоков в грунт исключено. Ямы открытого типа сооружаются на грунтах с хорошей фильтрующей способностью (песчаных и супесчаных). На дне ямы делается песчано-гравийная фильтрационная прослойка. После того как стоки проходят через неё, они впитываются в грунт. Очистка конструкций открытого типа проводится реже, чем у ям закрытого типа.

Септики

По фото можно догадаться, что автономная канализация с использованием септика – система каскадной очистки стоков, то есть процедура очистки выполняется в несколько этапов. Это надёжная и долговечная система, которая состоит из нескольких камер (2 или 3-х). Эти камеры устанавливаются последовательно и соединяются между собой трубой-переливом. В каждой камере происходит очистка стоков разной плотности:

1. В первую камеру-отстойник попадают все сточные воды из дома. Здесь они разделяются под действием сил гравитации на тяжелые отходы, которые оседают на дно, жиры, всплывающие на поверхность, и очищенную среду, которая по трубе перелива попадает во вторую камеру.
2. Второй отсек собирает водянистые предварительно очищенные стоки. Здесь они дополнительно очищаются за счёт анаэробных микроорганизмов.
3. Затем очищенные на 60-70 % стоки подаются на поля фильтрации или в фильтрационный колодец. Здесь вода доочищается, проходя через фильтрующую гравийно-песчаную прослойку. В итоге степень очистки достигает 90-95 %, что позволяет сбрасывать их в грунт без риска навредить окружающей среде. Такую воду можно не сливать в грунт, а собирать в накопительном резервуаре и использовать, как техническую, или поливать огород.

Станции биологического очищения

Самый оптимизированный и эффективный вид автономной канализации – это установки глубокой очистки. Принцип их работы немного напоминает септик, но в данных устройствах главную работу выполняют не анаэробные бактерии, а аэробные микроорганизмы. Поскольку для их жизнедеятельности нужен кислород, все установки оборудованы системой аэрации.

Для работы системы аэрации нужен компрессор, поэтому ЛОС являются энергозависимыми конструкциями. В этом и состоит их единственный недостаток. Однако степень очистки в таких устройствах доходит почти до 100 % без использования систем доочистки. Поскольку такие станции биологического очищения – это готовые заводские конструкции, их монтаж не составит труда.

Как построить автономную канализацию без ошибок

Кроме 13 перечисленных самых распространенных ошибок в строительстве систем автономной канализации, при обустройстве водоотвода приходится учитывать сотни нюансов, связанных с особенностями монтажа систем разных типов.

Чтобы не столкнуться с необходимостью переустанавливать канализационные емкости, что обходится намного дороже, чем первичный монтаж, – лучше доверить мастерам не только земляные работы и установку, но и проектирование. Желательно, чтобы всю процедуру – от составления схемы до запуска – выполняла одна организация. При заказе поинтересуйтесь, есть ли у организации разрешение производителя на монтаж приобретаемой заводской установки. При непрофессиональном подключении гарантийный сервис не предоставляется.

Нормативная документация

СНиП, ГОСТ, СП, СанПиН существуют не только для профессиональных строителей, но и для граждан. Составляют правила не чиновники, а специалисты профильных институтов. Главная цель — не стандартизация как таковая, а обеспечение бесперебойной (в пределах возможного) и эффективной работы системы.

Выбор типа канализации целиком и полностью отдан владельцам дома. В СНиП 31–02–2001, регламентирующем строительство частных одноквартирных домов, прописано, что канализация должна быть — централизованная, локальная, индивидуальная, выгребная.

Несколько законодательных актов (СП, СНиП) вменяют в обязанность проектантам рассматривать возможность кооперирования. То есть к автономной канализации можно подключить дождевую и дренажную систему. Насколько это нужно и выгодно, удастся понять только на стадии разработки проекта.

Общесплавная канализация

Выгреб

Выгреб бывает водонепроницаемым и дренирующим. О дренирующих написано много (особенно в рекламе биопрепаратов), но именно здесь нас ждет разочарование — они запрещены СанПиН 42-128-4690-88.

Муниципальные власти вправе принимать решения о содержании подведомственных территорий, в том числе частных владений (можно поинтересоваться в администрации), но все найденные нами акты такого рода оставляют запрет в силе — выгреб должен быть водонепроницаемым. Далее:

• откачка нужна по мере наполнения, но раз в полгода — обязательно (даже если не наполнилась);
• до поверхности должно оставаться не менее 35 см пространства, не заполненного стоками;
• для откачки и вывоза стоков следует использовать ассенизационную вакуумную технику;
• необходимо предусмотреть свободный подъезд к выгребу для ассенизационной машины (она не маленькая);
• на частной территории расстояние от выгреба до жилья должно составлять минимум 8 м согласно СанПиН 42-128-4690-88, 12 м — СНиП 30-02-97 (мы не знаем, как это понимать, но лучше делать 12 м или согласовать в инстанциях меньшее расстояние), от каптажа родника — 50 м по СанПиН, от колодца — 8 м по СНиП;
• надземную часть туалета строят из досок, кирпича, блоков — плотно подогнанных;
• глубина ямы не должна превышать 3 м (зависит от уровня грунтовых вод, но в указанных пределах);
• необходима регулярная дезинфекция, но применение сухой хлорной извести запрещено.

Объем выгреба не регламентируют — параметр зависит от численности пользующихся туалетом. Канализация с выгребом допустима, если расход воды не превышает 1 м3/сутки (расход таков, если водопровода нет; здесь наблюдается зависимость: водопровод проводят, если есть канализация).

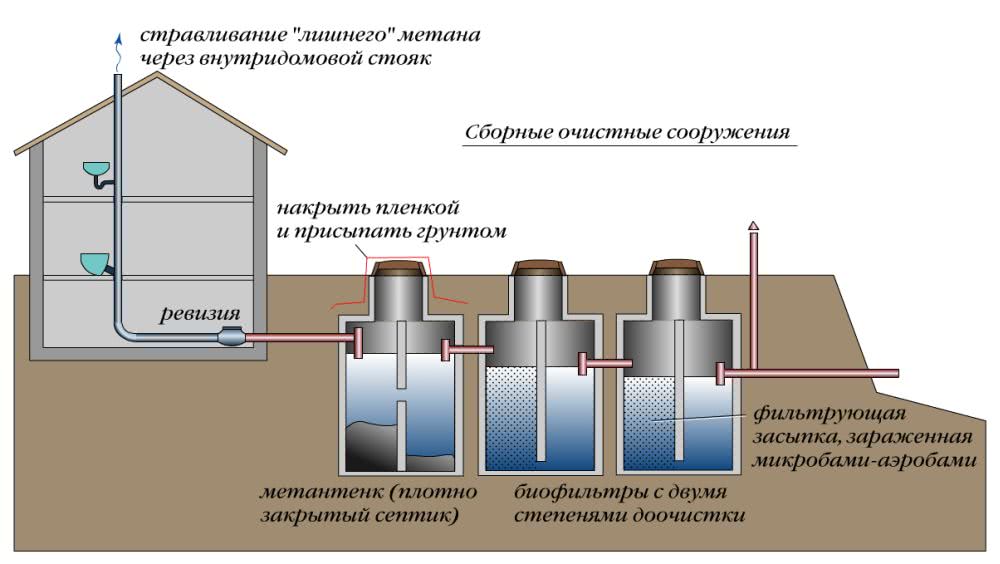

Схема многоуровневой автономной канализации

Обычно прокладку трубопровода ниже уровня промерзания грунта рекомендуют для канализации круглогодичного использования, но надо понимать характер воздействия сил пучения. Лед превосходит воду в объеме на 10–15 % — он выдавливает грунт вверх вместе со всем встреченным на пути. В глинистых почвах смещение составляет 15–20 см.

Если скважина вертикальная (ее действительно можно закрыть на зиму и не беспокоиться), то расположение трубопровода горизонтальное (относительно), и он в полной мере ощутит силу пучения — она если не расплющит пластик, то выдавит трубы вверх, нарушив нужный уклон и герметичность соединений.

Грамотный проект — залог эффективной работы канализации. Слишком многое зависит от характеристик грунта и рельефа местности. Рассчитать такое самостоятельно не представляется возможным. В остальном монтаж автономной канализации своими руками — решаемая задача. Нужно лишь следовать правилам.

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Сооружение автономной системы дренажного типа

Схема установки накопительного колодца

Строить канализацию в загородном жилье начинают, как правило, уже после основных этапов строительных работ. То есть тогда, когда и стены и крыша основной постройки почти целиком возведены.

Этапы проведения строительных работ по обустройству элементов канализации снаружи:

1. Первой роют траншею, ведущую от сборников жидкости к само отстойнику. Обеспечить самопроизвольное течение стоков в трубопроводе поможет обустройство дна траншеи под некоторым уклоном (на один метр протяженности – 2-2,4 см).
2. Дно подготовленной траншеи обкладывают песчаной подушкой на всем протяжении (до самого места соединения с отстойником-накопителем).
3. Далее приступают к непосредственному монтажу труб, входящих в магистраль водоотведения. Место соединения завершающей трубы основательно уплотняют, хорошенько обработав герметичным составом.
4. После чего переходят к устройству поля фильтрации, объединив все элементы воедино.

Профессиональные советы по монтажу:

1. Полипропиленовые трубы в процессе укладывания лучше помещать в специально предусмотренные бетонные короба, что обеспечит их надежную защиту от различных воздействий. Поливинилхлоридные трубы допустимо прокладывать непосредственно в почве, не помещая их в защитный кожух (любого типа).
2. Глубину прокладывания канализационных труб подбирают согласно требований размещения сточных коммуникаций немного выше отметки промерзания грунта в данной территории. Данный параметр не нормирован для каждой отдельной ситуации, но вычисляется индивидуально для конкретного климатического региона. Для средней полосы по данным геофизических исследований эта отметка приравнивается к 1,3 метра глубины.
3. При морозных зимах в данном районе требуется вдобавок изолировать трубопровод самым доступным видом любого теплоизолирующего материала.

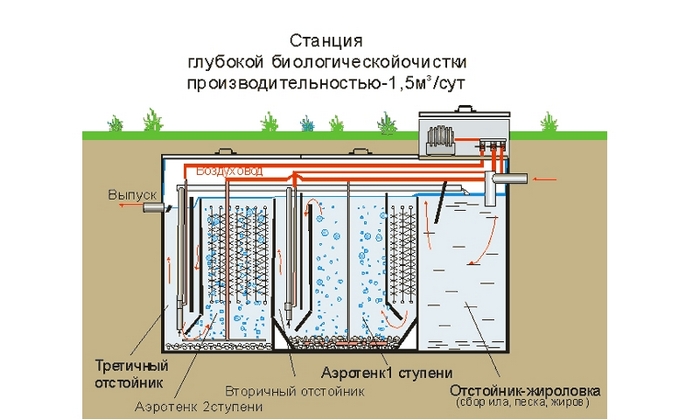

Станция глубокой биологической очистки

По сути, это более усовершенствованный септик, в котором на перовом этапе очистки также использует метод отстаивания отходов. Но после этого частично осветленная вода проходит биологическую очистку с использованием кислорода, который подается в камеру. Благодаря этому отходы проходят этапы разложения и расщепления на органические частицы значительно быстрее и качественнее. В итоге на выходе вы получаете воду, очищенную на 97-99%.

Этого достаточно для того чтобы использовать жидкость для полива или технических нужд. Это означает, что никаких дополнительных доочистных сооружений не потребуется. Тем не менее, и у таких полноценных систем есть плюсы и минусы.

Этапы обустройства септика из бетонных колец

Сборку очистной конструкции из цилиндрических заготовок осуществляют согласно стандартной схеме септика на даче. Данный процесс упрощает то, что детали имеют большой размер. Одновременно манипуляции с бетонными кольцами, имеющими значительный вес, нуждаются в использовании спецтехники и найме бригады рабочих.

Для создания очистного сооружения необходимо приобрести 2 комплекта деталей, поскольку он состоит из двух раздельных резервуаров. Первый из них предназначается для выполнения накопительной функции, а другой – фильтрующей. Сначала нужно выкопать котлован. Его разработку может упростить и ускорить использование специальной техники.

Процесс создания септика из бетонных колец состоит из последовательных этапов:

1. Формируют котлован под устройство бетонного септика.
2. Если грунты сыпучие, выполняют укрепление выкопанной ямы.
3. Устанавливают стартовый элемент первой из камер.
4. Осуществляют сборку первой части сооружения.
5. Собирают камеру с проницаемым дном.
6. Монтируют перекрытие бетонных камер.
7. Устанавливают узкие кольца, оснащенные герметичными люками.

После завершения строительства септика организуют поле фильтрации.

Особенности расположения внешних канализационных сооружений на участке

Схема канализации

Существует несколько правил, рекомендаций для размещения сточных сооружений на участке.

По возможности котлован под колодец располагают в максимально низком месте, чтобы у стоков была возможность стекать под естественным уклоном. Не стоит размещать его близко к кому, но и сильно далеко относить также не желательно. Оптимальное расстояние от 3- метров до 8-10 метров.

Необходимо учитывать интересы соседей при выборе места для котлована. Желание отнести канализационные сооружения подальше от своего дома, понятны, но если сделать это близко к соседнему дому, то это может повлечь за собой конфликты. Согласуйте с соседями место расположения колодца.

Посадки сада, также могут стать объектом, на который нужно ориентироваться при выборе места монтажа. Не стоит располагать слив в непосредственной близости от плодово-ягодных насаждений.

Должен быть обеспечен быстрый доступ к наружным элементам канализации. Это облегчит ремонт, обслуживание системы. Также позволит, при желании, быстро внести корректировки.

Если же вы решили подсоединяться к централизованной системе водоотведения, то вам полезно будет узнать, как это происходит.

Красивый сад своими руками: лучшие идеи для дизайна сада в частном доме или на даче | (100+ Фото & Видео)

Устройство септика

Пример септика с биологической очисткой на даче.

Есть септики разных конструкций. Емкости делают из пластика, железобетона, кирпича, металла.

По способу обработки отходов все системы можно разделить на следующие:

• с биологической очисткой;
• требующие откачки ассенизаторской машиной;
• фильтрация сточных вод осуществляется через почву.

Последний вариант дешевый, поэтому широко используется на дачах.

Двухкамерный септик

Коллектор из 2 секций, соединенных между собой трубой для перелива, считается наиболее удобным. Его легко построить своими руками.

Сначала с учетом санитарных требований выбирают место на участке, делают котлован глубиной 3 м. На дно ямы насыпают подушку из песка, ее толщина должна быть не менее 15 см. После этого устанавливают опалубку, ее укрепляют арматурой. Для этого используют металлические прутья, между собой их связывают проволокой.

Дно первой секции заливают бетоном раствором, после его высыхания получится герметичный отсек. Здесь сточные воды будут разделяться на фракции и отстаиваться. Крупные включения осядут на дно, а осветленная вода через трубу перельется в соседнюю секцию. Чтобы твердые остатки лучше разлагались, в первый отсек заселяют анаэробные бактерии.

При строительстве второй секции дно не делают, но насыпают толстую подушку из щебня и песка. Она будет служить фильтром. Резервуар сооружают из железобетонных колец, поставленных друг на друга, или возводят монолитную конструкцию. Переливную трубку устанавливают между 2 секциями, она должна быть проложена под уклоном. Обязательно делают люк и вытяжку, сверху септик закрывают плитой.

Можно соорудить не 2, а 4 резервуара, тогда вода будет очищаться лучше. Такой септик придется чистить 1 раз в 2 года.
