Самостоятельное изготовление калитки для забора из профнастила

Калитку сделать легко, если…

Вы подготовили весь материал, закупили необходимые детали, остается только начинать работы. Для изготовления калитки ворот или забора потребуются такие инструменты и оборудование:

• сварочный аппарат понадобится для сваривания деталей каркаса и приваривания деталей к калитке и опорным столбам;
• болгарка необходима для обрезания труб нужной длины;
• шлифмашинкой зачищаются неровности после сварки и шероховатые поверхности;
• ножницы по металлу желательно иметь для резки профнастила. Его резать можно и болгаркой, но для того, чтобы сохранить целостность окраски, лучше производить такие манипуляции ножницами;
• шуруповертом удобно и быстро крепить профнастил к каркасу саморезами;
• для получения точного и качественного результата понадобятся рулетка, уровень, шнур и мелок.

Если все это есть, и вы имеете представление о том, как пользоваться инструментом, то на изготовление калитки много сил и времени затрачивать не придется.

Чем оформить калитку

Вариантов красивого оформления дизайна конструкции множество. Вот несколько способов улучшить вид калитки:

1. Начать стоит с формы. Если хозяева не хотят калитку стандартной прямоугольной формы, то стоит задуматься об арочной створке. Ее отлично дополнит небольшой закругленный козырек. Этот вопрос необходимо продумать на этапе разработки чертежа забора.
2. Посередине створки можно вставить сварную решетку.
3. На столбах можно закрепить красивые уличные светильники.
4. Отличный способ украсить створку – добавить элементы ковки. Их можно купить готовыми или заказать по своему рисунку у кузнеца. В этом случае полотно из профнастила служит фоном для декоративных рисунков.

Крепеж деталей выполняют сваркой к рамке двери. Элементы перед крепежом проходят грунтовкой или краской.

Усиление створки металлическими деталями – это отличная защита от взлома и несанкционированного проникновения на усадьбу.

При наличии инструментов, умении обращаться со сварочным аппаратом владельцам усадеб не составит труда собрать калитку своими руками. Если же навыки строительного дела отсутствуют, нет свободного времени на возведение забора с калиткой, то лучше обратиться к специалистам. Они сделают забор под ключ с учетом всех пожеланий заказчика.

Разработка макета

Прежде чем приступить к работам в натуре, то есть с материалами, необходимо создать чертеж калитки. Это не просто подготовительная мера, а обязательный момент, ведь при помощи него можно рассчитать количество материалов, необходимых для работы.

Для начала нужно определиться с размером будущей конструкции. Оптимально делать стандартную прямоугольную конструкцию со следующими оптимальными параметрами:

• Ширина входа в пределах 1 метра. Меньше делать не стоит, ведь это усложнит внесение крупногабаритных предметов. Если же сделать шире – это приведет к утяжелению конструкции и необходимости создавать усиленную конструкцию и больше ребер жесткости.
• Высота стандартная– в пределах 2,2 м, но можно и несколько ниже. Главное чтобы высота сделанной калитки соответствовала высоте забора.
• Опорные столбы имеют такие же параметры, как и остальные в заборе. Длина такого столба зависит от почвы, в которую он углубляется и от высоты самой конструкции. Уровень углубления нужно рассчитывать в зависимости от типа почвы. Так для тяжелых будет достаточно 0,7 м, для пучинистых нужно не менее 1 метра, а лучше 1,5.
• Параметры столба – труба с сечением 60х60 мм.

Также на этапе создания схемы нужно продумать расположение ручки, задвижки, замка. Удобным расположением для среднестатистического человека будет высота расположения этих элементов 90 см.

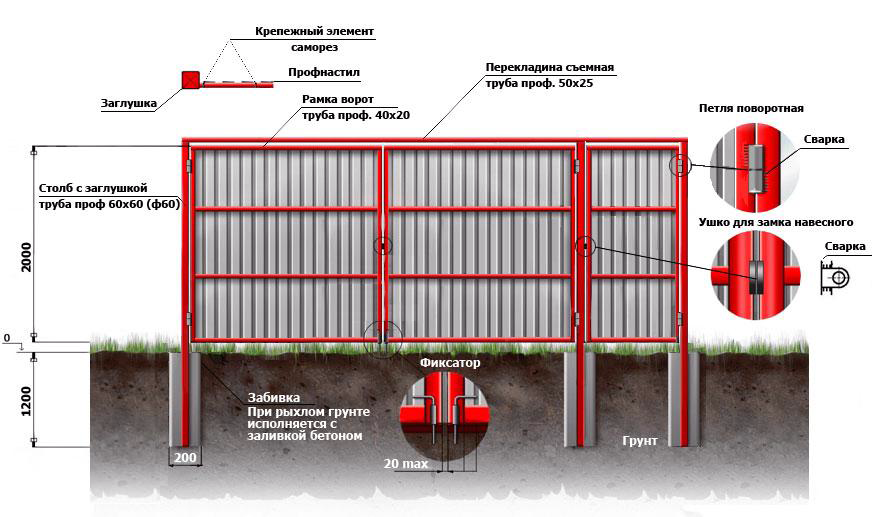

Калитка, забор и ворота из профнастила

Особенности проектирования для неровного рельефа

Специфика такого рельефа в том, что стандартно поставить калитку в нем не удастся. Нужно выдержать такие условия:

• Проектировать калитку одновременно с забором.
• Конструкцию ограждения размещать «ступеньками».
• Калитку нужно сделать одной из ступенек.
• Почву под ней обязательно выравнивают – террасируют – это позволяет избежать образования большого зазора под ней.

Изготовление каркаса

Калитка для забора из профнастила изготавливается на каркасе. Для создания последнего выбирают проофтрубу с прямоугольником (квадратом) в сечении. Оптимально сечение каркасной трубы 40х40 мм, допускается также применение проката 40х20 мм. При использовании прямоугольных в сечении элементов их располагают таким образом, чтобы широкая сторона размещалась перпендикулярно плоскости ограды.

Элементы каркаса соединяются сваркой. База каркаса представляет собой пару продольных отрезков 1,7-2,2 м и пару поперечных отрезков 0,9-1,0 м. для удобства соединения при раскрое края вертикальных и горизонтальных элементов отрезаются под 45°. Это повышает прочность и эстетичность сварного соединения. Для увеличения прочности часто используют дополнительную горизонтальную перемычку, которая может располагаться посередине каркаса, выше или ниже середины.

При монтаже каркаса учитывают важные нюансы:

• Горизонтальные и вертикальные элементы должны быть строго перпендикулярны друг другу.
• Равное расстояние между всеми горизонтальными отрезками (включая перемычки) повышают жесткость и прочность изделия.

Альтернативой классической конструкции с перемычками может служить двойной каркас, представляющий собой два соединенных пропорционально разноразмерных прямоугольника из профтрубы.

Готовый каркас обшивают профлистом при помощи клепок или шурупов.

Четвертый этап работ – установка калитки.

После того, как будут завершены все сварочные работы, нужно осуществить зачистку сварочных швов, загрунтовать поврежденные места и, наконец, покрасить каркас.

Профнастил достаточно просто крепится к каркасу обычными соморезами или заклепками. Какое именно должно быть расстояние между креплениями каждый выбирает сам: можно крепить каждую волну листа или же через одну. Профнастил в обязательно порядке следует закрепить и к серединной перемычке каркаса.

Для установки каркаса подойдут и стандартные металлические петли, и полимерные завесы. Если стойки вы делали из металлической трубы, то завесы можно приварить прямо к ней. К каменным или кирпичным стойками петли прикрепляют путем приваривания к профильной трубе, которая закрепляется дюбелями или анкерами на столбе. Калитка из профнастила своими руками готова, теперь ее можно установить на опору.

Калитка из профнастила видео

Рекомендую прочитать:

Деревянный забор, как исключительно сельский вариант.

Откатные ворота своими руками.

Какой высоты должен быть забор?

Плетеный забор своими руками.

Последний этап

Крепление профнастила

Полученную конструкцию желательно очистить от зазубрин и шероховатостей, обработать грунтовкой и покрасить. Оставить для полного высыхания. Подсохший каркас подвешивают на петли столбов забора, и проверяют на закрывание и открывание калитки. Если обнаруживаются погрешности, подобия перекоса будущей калитки, то нужно укрепить каркас еще несколькими ребрами жесткости.

Ну а если помех не обнаружено, то можно приступать к креплению, заранее подготовленного по размерам, профнастила. Сначала лист крепится в двух местах – в противоположных по диагонали углах, проверяются помехи при закрывании, визуально осматривается направление волн, и потом крепится материал остальными саморезами. Их должно быть не менее шести штук на 1м². Следующим действием является подкраска повреждений на профнастиле, в особенности тех мест, где обрезался лист, и закручивались саморезы.

Устанавливаем замок, что сделать просто, если есть готовые отверстия, следует только дрелью сделать отверстия в профнастиле. Проверяем действия фиксатора и задвижки, убеждаемся в правильности конструкции, и любуемся работой, которую вы сделали своими руками.

Окрашивание ворот

Если при изготовлении ворот был использован материал, не имеющий полимерного покрытия, то готовое изделие следует покрасить. Покраска осуществляется так.

• Поверхность покрывается грунтовкой (тип грунтовки подбирается в зависимости от того, какую краску планируется использовать: алкидную или акриловую).
• Изделию дают просохнуть. При необходимости процедуру грунтовки повторяют, потом вновь дают высохнуть грунту.
• Ворота окрашивают при помощи валика, нанося параллельные ровные полосы. Каждая последующая полоса должна перекрывать на 1 – 2 см предыдущий мазок.
• Берется контурная и малярная кисть, и закрашиваются все труднодоступные места.

Окрашивание можно производить несколько раз до тех пор, пока не получится требуемый цвет.

Установка замка

Существуют следующие варианты запирающих механизмов для калиток:

• запор обыкновенный;
• замок с внутренней установкой;
• накладной замок, где имеется защелка и ручка;
• навесной;
• с электрическим исполнительным механизмом;
• домофонного типа.

Виды запирающих устройств

Выбирают запирающее устройство в зависимости от целесообразности использования того или иного механизма. Электромеханические и замки видеодомофонного типа практичны, но стоят дорого, а их схемы требуют постоянного источника питания. Навесной замок ненадёжен – петельное крепление нарушается простыми приспособлениями. Исходя из этого, оптимальна установка внутреннего (врезного) или накладного замка.

На фото изображен замок для калитки забора.

Размещенный электромеханический механизм

Устанавливают замок на калитку из профлиста своими руками в два этапа. Первый заключается в подготовке технологических отверстий в ходе сборки каркаса, второй – непосредственный монтаж замкового устройства.

Основанием для крепления накладного замка является ребро жёсткости. Для увеличения плоскости изготавливается и приваривается дополнительная планка из профильной трубы, используемой к конструкции каркаса. При этом отверстие для ключа располагают вне опорной плоскости.

Схема устройства дверцы из профнастила со специально оборудованным местом для замка

Последовательность работ представлена следующим порядком:

1. Разметка расположения замка на каркасе. В закрытом положении он должен плотно закреплять конструкцию, исключая её «гуляние». Для жёсткости предусматривают дополнительный запор.
2. Если замковый механизм шире используемых труб для каркаса, то на этапе его сборки необходимо сварить короб, примыкающий к ребру жёсткости из полоски металла толщиной 2–3 мм. Размеры должны исключить касание замком стенок. С помощью болгарки с малым обрезным кругом на торце полотна вырезают отверстие под ригель, а на полотне – под ключ.
3. Если ширина замкового устройства меньше размера каркасных труб, вырезают отверстие по внешнему размеру замка.
4. Погружают замок до штатного положения, размечают положение крепёжных элементов и мест, где следует сделать отверстия для ключа и ручки.
5. С помощью напильника устраняют зазубрины и неровности кромок.
6. Если покраска каркаса была произведена до установки замка, то посадочные места подкрашивают.
7. Размечают и вырезают отверстия на плоскости профлиста, после чего все элементы устанавливают на штатные места.

На фото ниже изображен замок.

Проверка функционирования

Заключительный этап установки накладного (врезного) замка представлен монтажом ответной планки. Для точного определения места её размещения на ригель наносят легко красящий состав (зубная паста, мел, шпаклевка и прочее), закрывают дверь, замок приводят в положение «закрыто».

Один из примеров самостоятельной установки замков представлен на видео ниже.

Информация о том, как сделать калитку из профнастила своими руками при наличии необходимого инструмента и начальных навыков сварочных работ, позволяет создать распашные конструкции любых размеров. Не составит труда даже собрать ворота из профнастила своими руками. Добавляется ковка, например, на столбах в виде голов животных. Сделать конструкцию эксклюзивной и оригинальной можно и иными способами, даже без сварки.

На фото ниже изображена входная створка с воротами.

Дополнительная установка ковки на воротную часть

Характеристика профнастила

Если у вас забор и ворота из профнастила, а калитка – деревянная, то это смотрится, как минимум, странно. Преимущества профнастила:

• прочность и антикоррозийные свойства;
• простой и быстрый монтаж, с которым можно справиться самостоятельно;
• разнообразие цветов, которые не выгорают под воздействием солнца;
• срок службы более 50 лет.

Недостаток: популярность материала сделала его слишком типичным.

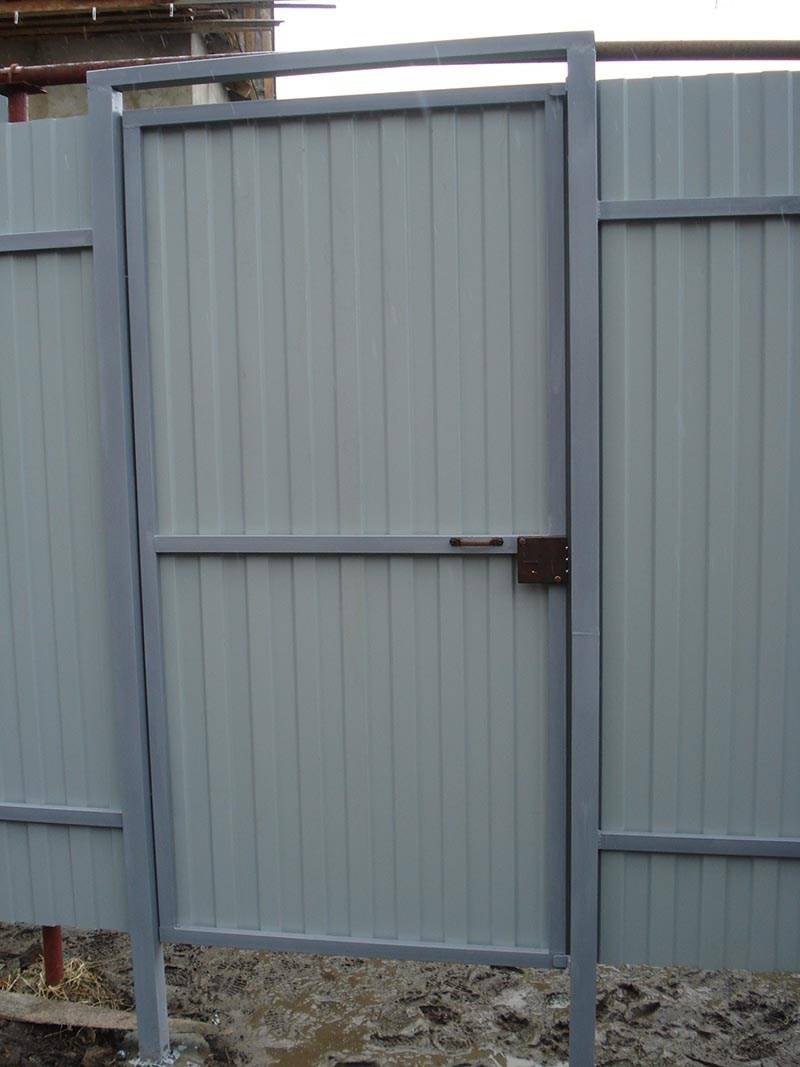

Калитка из профнастила

Подробная схема монтажа калитки из профнастила

После выбора места для калитки и возведения опорных столбов можно приступить к основным работам:

1. Начать следует со сварки каркаса-рамы из профильной трубы (60 х 30). В середине сделать перемычку для последующего крепления металлических листов.
2. Зафиксировать профнастил саморезами, вкручивая их через каждую волну. Крепление должно быть сверху, снизу и посередине.
3. Подвесить обшитую калитку на петли.
4. Установить замок.

Эта простая конструкция не отличается стильностью, но долго служит и отлично подходит для дачных участков.

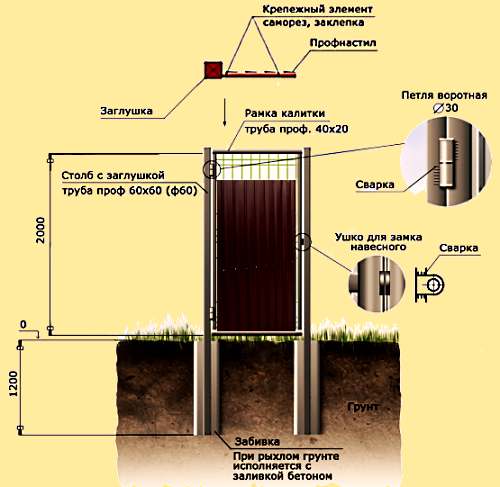

Схема монтажа калитки из профнастила

Калитка для забора — изготовление и монтаж

Чертеж

Установка ворот и калиток, заборов начинается с чертежа.

Составляется схема калитки, в которой указываются ее параметры – высота и ширина. Оптимальные размеры створки 2х1 м. Иногда делают более высокие калитки, но следует учитывать, что в таком случае увеличивается вес конструкции и, соответственно, нагрузка на петли и замок. В результате они быстро изнашиваются. Для снижения опорной нагрузки в таких конструкциях предусматривается верхняя отдельная часть с перекладиной.

Монтаж опор

1. Опорные трубы обрезаются по указанным в чертеже размерам, с учетом их подземной части – 1-1,5 м, зачищаются от окалины и грунтуются.
2. Вдоль линии ограждения натягивается шнур, намечается расположение ям по ширине калитки плюс 2 см. Они копаются или выбираются при помощи садового бура на глубину 1,2 м.
3. Строго по отвесу устанавливаются столбы и засыпаются щебнем, который утрамбовывается ломом.
4. Готовится бетон, заливается в ямы. Застывает раствор в течение 7-10 дней.

Совет:

Низ столбов лучше соединить перемычкой для исключения колебания конструкции в почве во время паводка.

Изготовление каркаса

• Вертикальные и горизонтальные трубы размечаются и отрезаются под углом в 45º. Их широкая сторона должна располагаться перпендикулярно к плоскости забора.
• Трубы выкладываются на ровной поверхности в соответствии с чертежом конструкции и во всех углах слегка прихватываются.
• Вымеряются диагонали – они должны быть одинаковы. Если размеры выдержаны правильно, то зазор между каркасом и опорой будет 1 см.
• Окончательно провариваются углы.

• Приваривается горизонтальная перемычка. Ее располагают на уровне ручки калитки. Обычно это расстояние – 90 см от земли.
• Привариваются навесы.
• Все швы тщательно зачищаются и готовый каркас покрывается грунтовкой.

Монтаж калитки

1. Готовый каркас выставляется на твердое основание по высоте, и навесы прихватываются к опоре.
2. Проверяется движение калитки – если навесы не перекошены, то она легко открывается и закрывается.
3. Навесы привариваются к столбу.
4. На каркас устанавливается замок или задвижка. Для этих целей подойдет любая конструкция, предназначенная для наружных дверей. Существуют специальные замки для профтруб.
5. Вся конструкция прокрашивается одним слоем краски.

Совет:

При перекосе каркаса калитки углы скрепляют, приварив дополнительные ребра жесткости.

Установка профлиста

1. Профлист отрезается по размерам каркаса. Делается это обычно при помощи болгарки, но она оставляет заусеницы и сколы на материале. При применении ножовки по металлу край среза получается ровным.
2. После выравнивания листа его крепят по противоположным углам на два самореза.
3. Калитку проверяется и если нет перекосов, то вкручиваются все остальные кровельные саморезы – от 6 шт. на квадратный метр. Для крепления листа также используются алюминиевые заклепки.
4. Устанавливаются дополнительные элементы: пластины для замка, наружная ручка.
5. Опоры и каркас еще раз окрашиваются.

Конструкции створок из профнастила не ограничиваются простой прямоугольной формой, но монтаж фигурных изделий намного сложней. В таком случае проще заказать и купить калитку для забора в готовом виде.

Зачастую в устройстве опорного столба используют камень или кирпич. В таком случае облицовка выкладывается вокруг основы – металлической трубы.

К ней заранее привариваются и выпускаются на внешнюю поверхность закладные пластины, на которые затем крепятся петли.

Монтаж ворот и калитки без использования сварочного аппарата, видео:

Изготовление/монтаж калитки: 3 шага

Шаг #1 Опорные стойки

• Как было обозначено выше, для устройства опор могут использоваться металлические трубы. Как другие варианты рассматриваются каменные или кирпичные конструкции.
• В процессе устройства, при любом инженерном выборе, стоит внимательно следить за соблюдением строго вертикального положения. В противном случае неизбежен перекос калитки, а значит и функциональность готового изделия.
• Чтобы при эксплуатации калитки стойки не проседали, правильным будет устройство фундамента (глубина от 0,7 м). В яму вертикально устанавливается стойка, затем заливается раствор – мелкий щебень + песок + цемент. Период полного застывания, когда уже можно будет приступить к дальнейшему монтажу – 10 дней.

Шаг #2 Каркас

• Для каркаса используется труба. Чтобы ее «раскроить» на нужные детали потребуется болгарка и сварочный аппарат.
• Если труба не новая, то перед началом работ с нее удаляется окалина, ржавчина или иные дефекты. Выполняется это с помощью металлической щетки-насадки на болгарку.
• Очищенная труба сначала обезжиривается растворителем, а затем грунтуется антикоррозийным составом.
• На трубе отмечаются размеры заготовок.
• По меткам выполняется нарезка, причем срез должен выполняться под углом 45 градусов. Эта фаска позволит выполнить более качественный сварной шов. Он, после декоративного оформления готового изделия, будет практически незаметным.
• Итак, после разметки и нарезки у нас получилось две продольных детали по 1,75 м и две поперечных – по 1,0 метру. Сначала они точечно свариваются прихватками с шагом 20-30 м. При этом необходимо контролировать, чтоб все элементы, в том числе и центральная поперечная труба, был относительно друг друга строго перпендикулярны.
• При желании прочность каркаса можно усилить за счет прокладки диагональных деталей. Как вариант увеличение прочностных параметров можно достичь за счет выполнения внутри основной рамы дополнительного каркаса из той же самой трубы. Чтобы в процессе изготовления жесткой основы калитки от перегрева при сварке не было искажения каркаса, прихватки нужно выполнять в шахматном порядке.
• Когда каркас готов, производится установка дополнительных деталей – ручки, пластин для монтажа замка (по необходимости), навесов.

Шаг #3 Калитка

Ну, а теперь непосредственный ответ о том, как сделать калитку из профнастила своими руками.

• По завершении сборки, тщательно зачищаются все сварочные швы, затем места соединений вскрываются антикоррозийным составом. Каркас окрашивается.
• С помощью саморезов или заклепок, заранее подготовленный по размерам лист профнастила крепится к каркасу.
• Шаг расположения крепежных элементов – на усмотрение домостроителя. Это может быть в каждую волну, а можно через одну. А вот к поперечной перемычке обязательно прикрепляется в каждую волну.
• Непосредственная установка калитки выполняется или благодаря обычным железным петлям, или модным в последнее время полимерным завесам.
• Если стойки-опоры – это железные столбы, то завесы способом сварки крепятся просто к ним. Если же в будущей конструкции планируется устройство стоек из натурального камня или того же кирпича, то к ним предварительно закрепляется труба, которая в свою очередь крепится дюбелями или анкерами.
• Готовая калитка навешивается на свое место и проверяется ее функциональность, а также работа замка.
• С «изнаночной» стороны из уголка приваривается ограничитель. Это не определит направление открывания калитки.
• Посредством поворотных планок прикрываются зазоры межу стойками и полотном.
• Все рабочие элементы, кроме полотна еще раз обезжириваются и покрываются антикоррозийной грунтовкой.

Виды и специфика калиток для забора

Калитки классифицируются на:

• вмонтированные независимо;
• возведенные единым комплектом с остальным защитным сооружением;
• являющиеся составной частью ворот.

Сформировано несколько общих групп калиток в зависимости от типа прохода:

1. Глухие. Непрозрачные варианты отлично скрывают надел от чужих взоров, понижает уровень тревоги владельцев.
2. Ажурные. Наиболее популярный, привлекательный выбор собственников – это кованные заготовки. Неповторимые узоры формируют неповторимый дизайн, повышая общую декоративность ограждения.
3. Комбинированные. Сочетание глухого варианта с ажурным создает впечатление громоздкого, тяжелого сооружения.

По разновидности целевого назначения готовых калиток подразделяют на:

1. Дачные. Отличаются повышенными защитными характеристиками, так как, обычно, человек приезжает редко, а участок требуется защищать.
2. Садовые. Применяются преимущественно на территориях частных загородных владений. От такого подвида не требуется высоких защитных качеств по отношению к посягательствам чужаков. Достаточно защищать землю от животных, сохраняя эстетичный внешний вид.

Необходимые размеры

Стандартная калитка имеет в ширину 95 см – 1 м. Этот размер позволяет проносить внутрь различную мебель и прочие габаритные объекты. Высота калитки делается меньше или равной высоте забора. Сам забор со стороны улицы не должен быть выше 2.20 м – требования СНиПа.
Столбы забора должны быть заглублены в землю примерно на 0.7 – 1 м. Тут все зависит от грунта, куда они будут заглубляться. Чем тяжелее грунт – тем устойчивее столб. Рекомендуется узнать среднюю глубину промерзания грунта в вашем климатическом районе, и заглублять фундамент ниже ее.

Замок врезается в дверь на высоте 90 см. Отклонения допустимы – главное, чтобы вам было удобно. Навесы привариваются по обоим краям профнастила – сверху и снизу, с отступом в 25 сантиметров от краев.
