Как рассчитать правильный угол наклона дренажной трубы

Что такое СНиП?

СНиП – это аббревиатура, образованная от «Строительные нормы и правила». Согласно этим сводам определяются требования различных организаций к выполнению канализации, водоотвода, различны построек и прочих инженерных сооружений. В СНиП учитываются эргономические, экономические, архитектурные, технические характеристики, которые должны быть выполнены.

Проект дренажа по СНиП

Зачем соблюдать СНиП, если канализация, дренаж или любая другая коммуникация итак работает:

1. Любое строительство нужно узаконивать, будь-то сооружение пристройки возле дома или разводка канализационного трубопровода. Если Вы не соблюдали нормы, которые озвучены в регламентирующем документе – то проект не будет законен. Государственные организации могут заставить перестраивать трубопровод или даже оштрафовать Вас;
2. СНиП не только помогает правильно построить дренажные системы, но и способствует определенной экономии. В документе обозначены многие готовые решения для проектировки водоотвода, наименее затратные для хозяина;
3. Коммуникация, выполненная по определенным нормам, более эффективна и долговечна. Она менее подвержена негативному воздействию грунтовых вод, нарушению герметизации или другим факторам.

Мероприятия для предупреждения подтапливания построек

Защита подвалов и фундаментов построек от подтопления – первоочередная задача, которую необходимо решать еще на этапе их возведения. Для этого выполняют целый комплекс мероприятий:

1. По периметру постройки, выдержав расстояние до стен в 2-3 метра, выкапывают траншею глубиной, рассчитанной на основе вышеописанных методик, и шириной в полметра. Конец траншеи, имеющий самую низкую отметку, должен подводиться к котловану под дренажный колодец.
2. В самой нижней точке участка выкапывают котлован под водосборный колодец. Место под его обустройство выбирают с учетом удобного слива воды или возможностью откачки содержимого дренажным насосом.

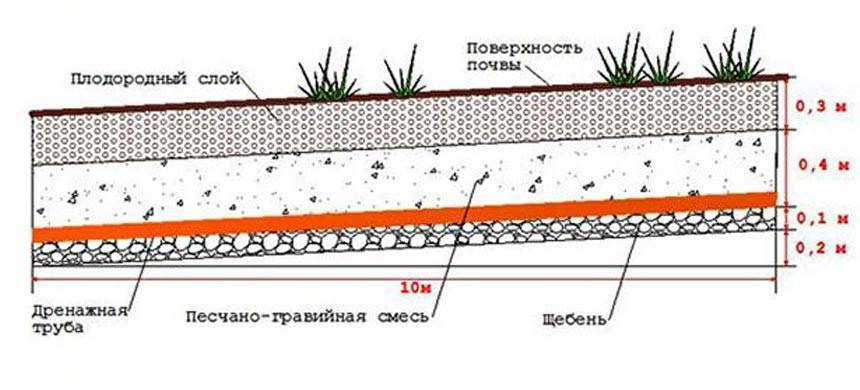

3. Дно траншеи выравнивают таким образом, чтобы соблюдался уклон в 2-3 см на каждый погонный метр прокладываемого трубопровода. Устилают дно щебеночной отсыпкой, формируя слой высотой 30-40 см.
4. На «подушку» щебня выкладывают трубы, контролируя угол уклона строительным нивелиром.
5. Дно вырытого котлована выравнивают, устилают песчаной или щебеночной отсыпкой. На выровненное основание устанавливают дренажный колодец.
6. В стенках колодца, в точках подведения дренажных труб проделывают отверстия соответствующего диаметра. Состыковав трубы с отверстием дренажного колодца, герметизируют сопряженные элементы путем обработки их специальными битумными составами или силиконовыми смесями.

Защита дома от подтопления

Главным объектом, который следует беречь от затопления на дачном участке, является дом. Для того чтобы в него не поступала вода, необходимо последовательно выполнить несколько видов работ:

1. По всему периметру дома выкопать траншею шириной в полметра и расчетной глубины. При этом она должна иметь уклон по 2 сантиметра на каждый метр длины. Самая низкая часть траншеи должна упираться в железобетонный колодец. Расстояние канав до стен – от трех до пяти метров.
2. Насыпать на дно траншеи щебень слоем в полметра. При его заготовке не следует покупать излишнего количества, поэтом кубатуру нужно предварительно рассчитать по простой формуле:

V=L x H x W, где:

• V – требуемый объем щебня, куб. м;
• L – Длина траншей, м;
• H – Высота слоя, обычно равна 0,5м;
• W – Ширина траншеи, обычно тоже 0,5м.

Размещение труб в щебне

1. Уложить трубы.
2. В том месте, где труба упрется в бетонное кольцо, следует проделать с помощью перфоратора отверстие чуть больше ее диаметра.

Дренажная система участка практически готова, ее остается окончательно «собрать», пролить для пробы и можно закапывать.

Определение уклона внутренней канализации

Нормативы устройства сетей внутренней канализации оговорены в СП 30.13330.2012 Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85.

Опорными положениями для проектирования внутренней канализационной сети принимаются следующие положения:

• минимальная скорость прохождения сточных вод – 0,7м/с;
• минимальная заполняемость труб стоками – 30%.

Далее расчет безнапорной канализационной сети проводится по следующей формуле:

• V – скорость прохождения сточных вод;
• Н – отметка уровня стоков в просвете трубы;
• d – диаметр трубы;
• K – справочный коэффициент, зависящий от материала труб, шероховатости их внутренних поверхностей и гидравлического сопротивления потоку.

• К = 0,5 для труб из полимеров;
• К = 0,6 для иных материалов.

Но на практике величина и консистенция канализационных стоков не всегда величина постоянная. И обеспечить соблюдение скорости водного потока и заполняемость бытовой канализации удается далеко не всегда.

Если расчетный метод неприменим по причине отсутствия точных данных для вышеуказанной формулы, нерасчетные участки самотечных трубопроводных сетей прокладывают с минимальным углом по формуле 1/D, где параметр D обозначает величину наружного диаметра трубы, исчисляемого в мм.

В большинстве случаев современные внутренние и наружные канализационные сети монтируют из полимерных материалов.

Для устройства внутренней канализационных сетей применяют трубы D 40, 50, 80 мм. Актуализированный Свод Правил от 2012 года не ограничивает их максимальный наклон в сравнении с СНиП, который лимитировал этот показатель.

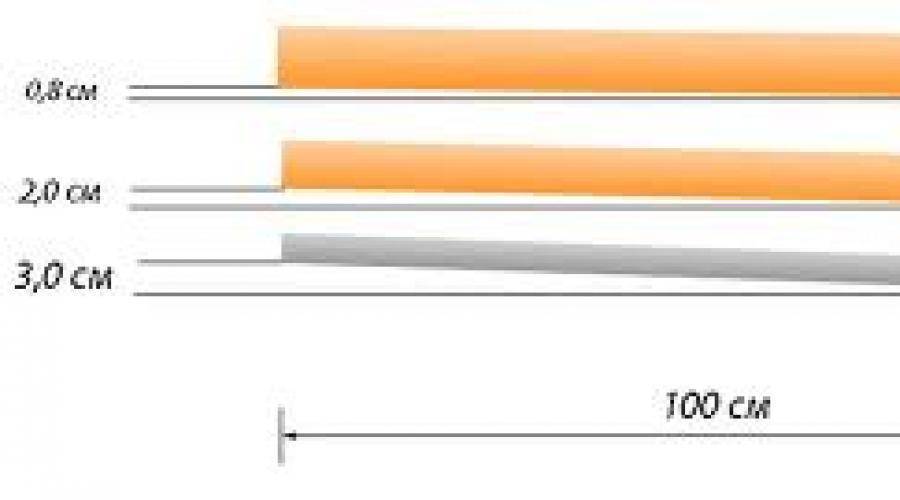

Минимальные уклоны для труб данных размеров:

• D 40 мм – 0,025;
• D 50 мм – 0,02;
• D 80 мм – 0,125.

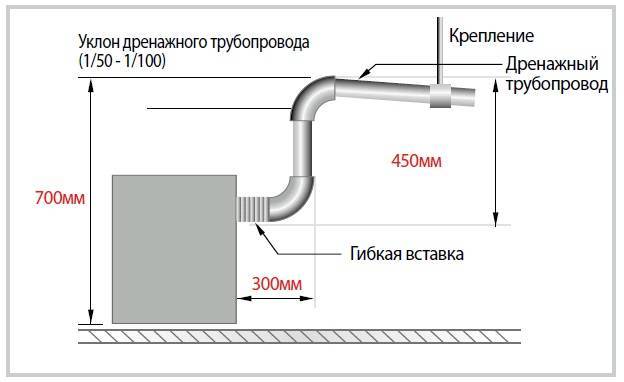

Каков правильный уклон дренажной трубы?

Существует множество факторов, влияющих на то, какой уклон должен иметь канализационная линия. Вам нужно будет установить трубы с правильным уклоном слива, чтобы оставаться в норме и гарантировать, что все будет работать правильно.

Как люди выживали до водопровода? Если учесть, насколько сложна внутренняя сантехника, удивительно, что она вообще существует.

Есть множество домовладельцев, которые любят делать дома своими руками. Это может быть отличным способом освоить новый навык или просто почувствовать себя продуктивным. Однако с сантехникой это может стать настоящей головной болью.

Одной из важных частей любой водопроводной системы является сливная труба. Чтобы ваши дренажные трубы работали, необходимо рассчитать точный уклон дренажа.

Хотя это важная работа только для профессионала, полезно знать, как она работает.

Во-первых: Измерьте

Определите, какое расстояние должны пройти отходы, прежде чем вы сможете принять во внимание уклон слива. Для этого ваш сантехник находится во дворе с кольями и веревкой

Струна очерчивает систему труб, и от них снимаются измерения. Это определяет, насколько глубокой должна быть ваша труба, какой длины она должна быть и на какую глубину вам нужно копать

Для этого ваш сантехник находится во дворе с кольями и веревкой. Струна очерчивает систему труб, и от них снимаются измерения. Это определяет, насколько глубокой должна быть ваша труба, какой длины она должна быть и на какую глубину вам нужно копать.

Второе: План

Это идет рука об руку с измерением. Ваш сантехник может корректировать направления и измерения по мере того, как все собирается вместе.

Ваша дренажная труба должна быть как можно короче. Более длинные сливные трубы увеличивают вероятность засорения.

Идеально, если дренаж будет проходить по прямой линии. Но если у вас во дворе есть деревья, это может быть невозможно. Подобная кривая может привести к перерасчету необходимой длины дренажной трубы.

Третье: вычисление уклона

Если вы увлекаетесь математикой, этот шаг будет вам полезен, хотя эту рутинную работу лучше всего разделить с водопроводчиком.

Чтобы отходы перемещались по канализационной линии, необходим правильный уклон слива. Это точный расчет, потому что слишком пологий склон не будет перемещать отходы, а слишком крутой склон будет перемещать их слишком быстро.

Рекомендуется уклон 1/4 дюйма на фут. Однако, если ваша труба находится на более длинной стороне, то лучше, чтобы она составляла около 3 дюймов на фут.

Важность правильного расчета уклона канализации

При неверном монтаже канализации допускаются следующие ошибки:

• Слишком большой уклон. Казалось бы, чем острее угол уклона, тем быстрее вода и нечистоты попадут в определенное им место (в септик или в магистральную канализационную трубу). Однако, скорость течения воды выше, чем твердых частиц, и в этом случае отходы жизнедеятельности оседают на стенках, что приводит к засорам.
• Используются минимальные уклоны, или они отсутствуют. В таком случае вода течет слишком медленно, или вообще не уходит, система часто забивается. Недостаточная скорость течения из унитаза вызывает проблемы со смывом, неприятные запахи. В старых многоэтажных домах можно столкнуться с канализацией без уклона. Именно поэтому в таких многоэтажках часты проблемы с водоотведением.
• Контруклон, или наклон в другую сторону. Как это ни странно, но случается, что горе-монтажники выходное отверстие трубы устанавливают выше по уровню, чем входное. Это случается на участках со сложным рельефом. Последствия такой грубой ошибки очевидны – вода вверх течь не будет, и, согласно силе гравитации, останется в раковине, ванной, унитазе.

Виды систем отвода воды с участка

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя, т.е. для дренажа участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

Для того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

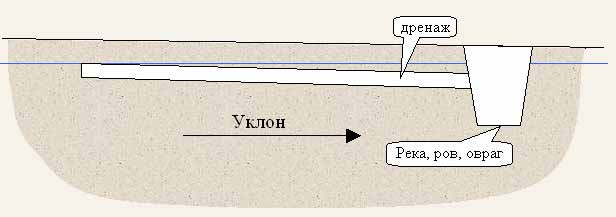

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

• охват всех точек накопления воды;
• расчет уклона дренажных траншей;
• обеспечение защиты системы от засорения;
• мероприятия по предотвращению появления новых заболоченных мест;
• расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

Один из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 – 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа.

Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

• пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
• пластовые (в грунте под зданием);
• кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения дренажных труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

Все перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Галерея изображений

Фото из

Неглубоко заложенная дренажная система

Устройство дренажа для осушения почвы

Глубинный вариант дренажной системы

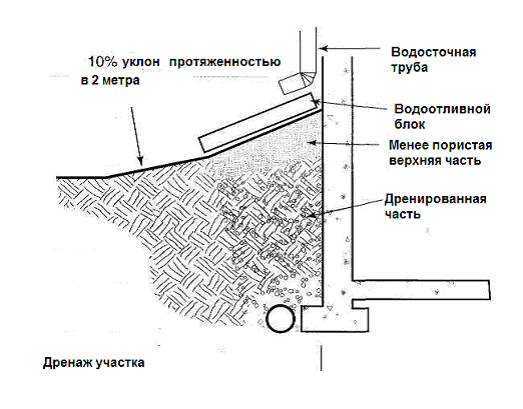

Глубина заложения пристенного дренажа

Уклон дренажной трубы: СНиП

Правильно запроектированная и сконструированная дренажная система позволяет уберечь фундаментные конструкции, подвальные и цокольные помещения от разрушительного влияния паводковых, атмосферных и грунтовых вод и позволяет предотвратить подтопление участка. Основными параметрами, определяющимися при инженерном расчете системы, являются глубина заложения водостоков, а так же уклон дренажной трубы. СНиП регламентирует эти значения и обеспечивает надежную и долговременную работу системы.

Составление проекта системы дренажа

Начинается проектирование системы с геодезических и гидрологических расчетов участка. Эта работа проделывается с целью определения условий эксплуатации, а так же сооружения дренажа, как и его основных параметров.

Проект должен содержать в себе:

1. Схемы и технические рисунки канализационной системы и всех ее элементов, как на поверхности, так и подземных частей
2. Монтажные характеристики водостоков – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП предоставляет нормы для этих величин
3. Размеры всех элементов, из которых состоит сеть – колодцы, фитинги, фасонные части и другие детали
4. Технико-экономическая смета сооружения системы дренажа

Проектная документация должна учитывать следующие особенности:

• Геоморфологию данного участка
• Климатические особенности зоны, в которой он располагается
• Отметки уровня подземных вод
• Характеристику и строение грунтов
• Отдаленность водных объектов от места строительства

Технико-экономический расчет

Прежде, чем начинать сооружать дренажную систему, необходимо составить полную смету строительства, учитывающую такие операции:

1. Демонтаж конструкций из железобетона
2. Организация и проведение земляных работ, укрепление стенок траншеи и обустройство гидроизоляции из полиэтиленовой пленки
3. Сооружение диаметрального водостока с двухсторонним выпуском
4. Укладывание на дно траншеи подушки из гравия или щебня
5. Монтаж дренажных трубопроводов, укрепление слоев подстилки, и армирование бетонируемых поверхностей
6. Разборка дорожного полотна
7. Сооружение новых полотна из асфальтобетона
8. Ландшафтные работы
9. Подготовка почвы под ландшафтные работы
10. Сооружение конструкций временного использования – мостики, переходы и т.д.

Необходимые для строительства материалы:

• Щебенка или гравий
• Песок
• Перфорированные трубопроводы дренажа, которые покрыты геотканью для избегания попадания частиц грунта внутрь коммуникаций
• Геотекстильное полотно – выполняет функцию фильтрации
• Дренажные колодцы

Монтаж системы

Эффективно отвести сточные воды с участка возможно, если построить дренаж согласно всем требованиям:

1. Канализационная сеть закрытого типа требует проведения земляных работ – необходимо выкопать траншею глубиной до от 70 см до 1,5 м и менее 40 см в ширину, дно выемки наклонено в сторону водосборника, такой же и уклон дренажной трубы. СНиП предоставляет такие значения – на 1 метр длины уклон равен 2 см при строительстве в глинистых грунтах, для песчаных грунтов эта величина составляет 3 см на 1 м длины.
2. Обязательно нижняя часть траншеи засыпается слоем щебенки или гравия толщиной 20-30 см, он трамбуется, затем на него укладываются трубы, покрыты геотекстилем, после чего сверху производится укладка слоя керамзита и обратная засыпка выемки землей
3. Сброс сточных вод после транспортировки их по дренам, сбора в коллекторах и колодцах, осуществляется в водоем.
4. Обслуживание и мониторинг сети происходит с использованием дренажных колодцев из бетона или пластика.

При правильном проектировании и сооружении дренажа отметка уровня подземных вод не поднимается выше проектной отметки, а несколько снижается, что положительно влияет на фертильность почвы. Если монтаж системы осуществлен неверно, грунты будут переувлажнены, что будет оказывать разрушительное влияние на фундаментные конструкции.

Сооружение дренажей необходимо производить из высококачественных стройматериалов. Регламентация их свойств осуществляется с помощью таких актов:

• ГОСТ 8411-74. – этот документ содержит технические характеристики и условия эксплуатации керамических дренажных трубопроводов
• ГОСТ 1839-80. – особенности использования асбестоцементных труб для строительства безнапорных сетей

Если выполнять предложенные в статье рекомендации, можно соорудить надежную систему, которая будет эффективно отводить лишнюю влагу с участка, что защитит находящиеся на нем постройки, коммуникации и посевы. Главное ответственно подойти к этапу расчета и определить главные параметры сети – глубина закладывания и уклон дренажной трубы. СНиП наводит определенные требования касаемо этой темы, которые следует выполнить при строительстве.

Особенности продукции для дренажа различных фирм

Решив приобрести гофрированную дренажную трубу ПВХ диаметром 400 мм, стоит изучить предложения различных производителей. От этого будет зависеть не только стоимость выбираемой продукции, но и ее эксплуатационные характеристики. Предлагаем познакомиться с наиболее популярными товарными знаками, под которыми изготавливают качественные дрены.

При выборе дренажных труб следует изучить предложения ведущих производителей

Дренажные трубы «Перфокор»

Под товарным знаком «Перфокор» дренажные трубы выпускает ООО «Группа Полипластик». Компания предлагает двухслойные дрены, изготавливаемые из ПНД. Для повышения стойкости наружная поверхность выполняется с гофрами, а внутренняя, для легкого стока жидкости, – гладкой.

Производитель предлагает изделия различного типоразмера. У труб диаметром 100÷200 мм толщина стенки 2,8 мм. При превышении поперечных размеров 250 мм толщина стенки составляет 4 мм. Длина готовых дренов составляет 6 м. Продукция с небольшим поперечным размером может поставляться в бухтах.

«Перфокор» – дрены неизменно высокого качества

Продукция «Корсис»

Двухслойные дрены, изготавливаемые из полиэтилена. Используемая технология соэкструзии позволяет гарантировать высокое качество всех выпускаемых изделий.

Продукция для отвода воды представлена широким модельным рядом с поперечными размерами 100÷1200 мм. Трубы диаметром от 250 мм и меньше изготавливаются без раструбов. Системы с элементами, имеющими диаметр 315 мм и больше, предполагают раструбное соединение. В зависимости от существующей потребности можно заказать дрены длиной 6 или 12 м.

Трубы «Корсис» могут иметь большой диаметр

Изделия «Прагма»

В процессе изготовления дренов компания-производитель использует специальную технологию предварительной подготовки материала, используемого в процессе производства. Это позволяет повысить кольцевую прочность труб, которые в последствие могут использоваться для монтажа систем глубокого и сверхглубокого заложения.

Дренажные трубы «Прагма» имеют различные типоразмеры (диаметр 160÷1140 мм) и отвечают требованиям российских и европейских стандартов. Бывают одно- и двухслойными. Соединение дренажных труб между собой осуществляется с помощью раструбов с уплотнением резиновыми манжетами.

«Прагма» отвечают европейским и российским стандартам

Трубы «Софтрок»

Дренажные отрубы высокого качества, не предъявляющие особых требований к выполнению монтажных работ. Отличаются высокой стоимостью и низкими затратами на монтаж.

Комплектуются фильтром с геосинтетическим наполнителем, на который сверху надевается чехол из геотекстиля

Для качественного и своевременного отвода воды при монтаже следует особое внимание уделять уклону дренажной трубы. На 3 пог. м монтируемого дренажа предусматривается уклон минимуму 2,5 мм

Укладка производится на гравийную подушку, а затем сверху насыпается слой гравия толщиной 200 мм. Затем после укладки геотекстиля сверху засыпается вынутый грунт

м монтируемого дренажа предусматривается уклон минимуму 2,5 мм. Укладка производится на гравийную подушку, а затем сверху насыпается слой гравия толщиной 200 мм. Затем после укладки геотекстиля сверху засыпается вынутый грунт.

Дрены «Софтрок» – многокомпонентная система

Дрены «Uponor»

Продукция финского производителя идеальна для систем, предназначены для отвода большого объема воды. Ее включают в состав ливневой канализации неглубокого заложения. Для сопротивления внешнему воздействию конструкцию дренажные трубы имеют специальные ребра жесткости. Полиэтилен высокого качества обеспечивает продолжительный срок службы дренажной системы. Для формирования дренажа требуемого размера и конфигурации производитель предлагает широкий ассортимент фасонных изделий.

Фасонные изделия позволят сформировать дренаж нужной конфигурации

Компания предлагает однослойные изделия диаметром 50÷160 мм и дрены с кокосовым фильтром с поперечными размерами 50÷125 мм.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Правила монтажа коллектора

При обустройстве сети труб или лотков ливневой канализации необходимо соблюдать некоторые правила

• Так, устройство коммуникации требует не только настила песчано-гравиевой подушки в траншее, но и заливку бетонного раствора для надежной фиксации коллектора.
• Вся система при устройстве должна быть оснащена специальными пескоуловителями, которые будут очищать воду от мелкого мусора и предотвращать заиливание всей сети. Такие резервуары монтируются на участке входа воды из дождеприёмников или желобов в общую канализационную трубу.

Важно: корзины пескоуловителей требуют регулярной очистки. При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы

Они, кстати, могут сыграть и роль пескоуловителей

Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца.

https://youtube.com/watch?v=mYqthJUxyLc

Угол уклона для наружной инженерной сети

Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

• полиэтиленовая труба с верхним гофрированным слоем;
• пластик;
• чугун;
• асбестоцемент.

Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

• 110 мм – 0,02 или 2 см на 1 метр;
• 160 мм – 0,008 или 8 мм на 1 метр.

Совет. При монтаже наружной магистрали следует ограничить число поворотов, увеличивающих угол наклона. Из-за рельефа могут возникнуть сложности с обеспечением необходимого уклона.

Прокладывание наружной магистрали

Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

• шнур или веревка;
• два колышка;
• строительный уровень.

В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

• создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
• выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.
