Что лучше выбрать для электрической проводки — одножильный или многожильный провод

Разновидности по типу исполнения

Для электротехнических работ могут использоваться провода с одной, двумя или тремя жилами. Известны также и многожильные образцы. Медная продукция может иметь разную форму:

Плоские с двумя или тремя монолитными жилами. Имеют удвоенную изоляцию и преимущественно прокладываются под слоем штукатурки.

Круглой формы с тремя монолитными жилами, имеющими тройной тип изоляции. Подходит для укладки под стяжку. Возможно наземное и подземное размещение в трубах.

Круглый провод многожильный медный. У них тройной вид изоляционной защиты.

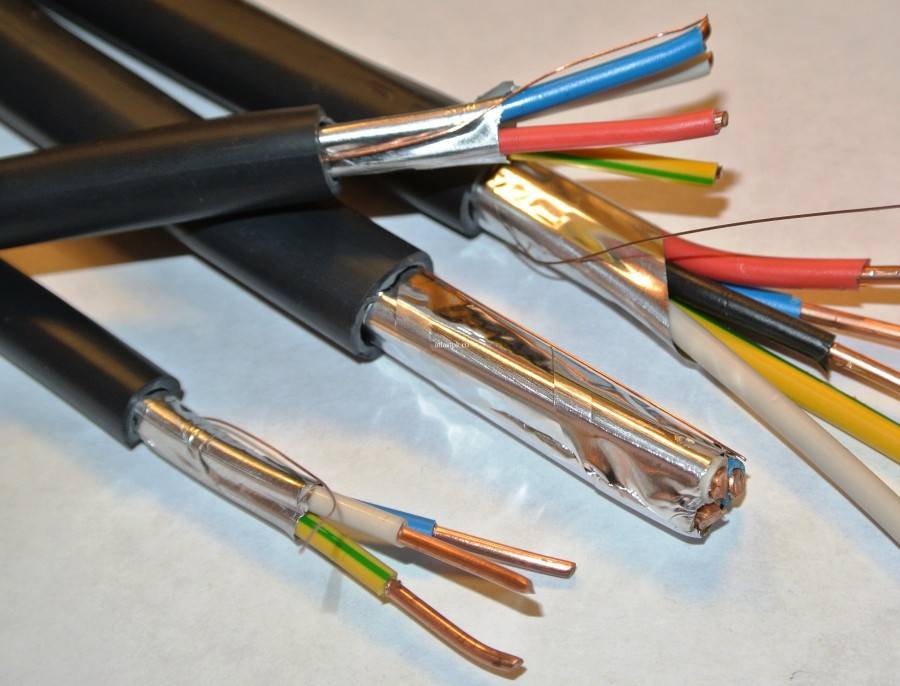

У кабеля помимо изоляционного слоя может быть реализован дополнительный способ защиты. Это обусловлено целями использования и сферой применения. Например, изготавливается продукция с бронированием, термо- и водостойкий провод, с защитой от давления извне.

Жилы могут иметь одно цветовое исполнение или быть разноцветными. Последний способ – это цветовой способ маркировки. Например, красное, черное или коричневое покрытие имеет фазная составляющая, светло-голубое «ноль», а желтое или зеленое – заземление. А вот в одноцветных моделях идентификация ведется по месту расположения – жила в центре является заземлением.

4 причины, почему одножильный провод лучше многожильного

Причина 1: более жесткий кабель

У одножильного кабеля провода более жесткие, чем у многожильного, поэтому при изгибе он лучше держит форму. Когда мы организовываем проводку, нам необходимо проходить прямые углы, а это проще делать жестким кабелем. Многожильный же сколько его не сгибай, все равно будет разгибаться, поэтому форму он держать не будет. То есть проще будет уложить ВВГнг, чем многожильный ПВС.

Конечно, временную проводку открытого типа, которую нужно будет таскать по объекту, проще выполнить многожильным проводом, так как одножильный попросту переломается. Однако, дома мы проводку скрываем под слоем штукатурки, поэтому двигаться провод никуда не будет. Гибкость многожильного провода является преимуществом для удлинителей, электроустановок переносного типа, открытых динамических проводок, но не для домашней проводки.

Причина 2: проще выполнять соединение

Соединение проводов в распредкоробках должно выполняться путем пайки, опрессовки, сварки или сжимами (ПУЭ п. 2.1.21). Одножильные провода побеждают многожильные по количеству «удобных» способов соединения. Давайте поясним.

• Винтовые клеммники. Зажимать клеммником одножильный провод проще, чем многожильный. Одна жила хорошо прижимается, а когда их много, тогда некоторые могут «расползтись», тем самым уменьшается площадь контакта.
• Клеммники WAGO. Клеммники имеют прижимную пластину, которая зажимает провод. Здесь в принципе можно легко зажать как одну жилу, так и многожильный проводник, поэтому данный тип соединений подойдет для обоих проводников.

• Сварка. Сварка подходит для обоих типов проводников. Однако, как и в случае с винтовым клеммником, выполнение соединения гораздо проще на одножильном проводе, чем на многожильном. Одножильный достаточно скрутить в скрутку и «капнуть» сваркой — качество соединения будет отличным. Для соединения многожильного потребуется определенная сноровка, так как во время сварки можно перепалить некоторые жилки.
• Опрессовка. При использовании специализированного инструмента опрессовка и тех и других проводников выполняется одинаково легко. Поэтому в данном случае «удобство» монтажа для одножильных и многожильных кабелей наравне.
• ЭксплуатацияЭто нужно знать: 6 главных проблем клеммников WAGO

• Пайка. Вот здесь наконец побеждает многожильный провод, так как его паять проще. Место соединения получается меньше по размеру, так как жилки можно завести друг в друга и легко скрутить.
• СИЗ. Для СИЗ также нет какого-то лидера — оба проводника легко соединять колпачком. Кстати нашей статьи вы можете узнать, как можно делать соединения колпачками СИЗ за 30 секунд.

Как видим, соединять любой провод можно любым способом (согласно правилам ПУЭ), однако не каждый будет удобен. Так в нашем «рейтинге удобства» соединения побеждает одножильный провод. Но повторимся, что это касается исключительно домашней скрытой проводки.

Причина 3: проще подключение розеток и выключателей

Разъемы в розетке выполнены по тому же принципу, что и в винтовых клеммниках, поэтому прижим выполняется болтиком (или болтиком и пластиной). Если розетка расположена в труднодоступном месте, например, в углу дома или внизу над плинтусом, то одножильным проводом вы без труда попадете в разъемы, а многожильным нужно еще постараться. Также многожильный может распушиться и пару жил выскользнут из разъема (как показано на картинке), а вы этого не заметите, и тогда площадь контакта будет меньше и при большой нагрузке он будет подгорать.С выключателями тоже самое, ведь принцип соединения там такой же, как в розетках.

Причина 4: цена

В среднем одножильный кабель стоит дороже многожильного в рамках одного сечения и одного бренда. Например, ВВГ 3х2,5 мм2 стоит в среднем 48 рублей за 1 м, а ПВС того же сечения 60 рублей. Если делать проводку для всего дома, то разница в закупке будет существенная.

Итак, подводя итог, скажем, что для монтажа скрытой проводки в доме выгоднее и удобнее использовать одножильный медный кабель. Если хотите положить многожильный ПВС, потребуется монтировать кабель-канал, а это дополнительные расходы.

Структура проводов

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.

Одножильный провод или многожильный: классы гибкости проводов

• Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
• Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

Таблица номинальных параметров проводов первого класса гибкости

• К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
• Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

Таблица номинальных параметров проводов пятого класса гибкости

• А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
• Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Таблица номинальных параметров проводов третьего класса гибкости

Многожильный алюминиевый провод

Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Что такое одножильный и что такое многожильный провода

В прямом смысле слова выражение «одножильный и многожильный» не относится к данному вопросу, так как слово «жилы» относится к общему количеству проводников в кабеле или проводе, а не к структуре отдельной жилы. Правильно было бы сказать однопроволочная или многопроволочная жила. Но прижилось, почему-то, выражение «многожильные». Для правдивости информации мы будем употреблять правильный термин, но и осуждать тех, у кого вошёл в привычку другой вариант, тоже не будем, не наше это дело.

Провод однопроволочный – имеющий в качестве токопроводящего элемента только одну жилу, с сечением из стандартного ряда (0,5-1-1,5-2,5-4 и т.д. мм кв.)

Провод многопроволочный – как токопроводящий элемент – это несколько проводников, переплетённых между собой, имеющих суммарное сечение в тех же стандартных величинах. Допускается вплетение непроводящей нити (обычно напоминающей капрон) в проводящие жилы для большего увеличения эластичности всего кабеля.

Это интересно: При отключении счетчика обестачиваются все квартиры на этаже

Использование в различных условиях

Выбор между одножильным и многожильным проводами зависит от условий эксплуатации и требований к электрической системе. Вот несколько ситуаций, когда использование одного типа провода может быть предпочтительнее другого:

1. Установка в стационарных условиях:
   • Одножильный провод: В стационарных условиях, где провода не подвержены частым механическим воздействиям или перемещению, одножильный провод может быть предпочтительным вариантом. Он обладает лучшей электрической проводимостью и менее подвержен воздействию окружающей среды, так как его экранированные отдельные провода обеспечивают лучшую защиту от внешних воздействий.
   • Многожильный провод: Если требуются провода с большей гибкостью и легкостью установки, многожильный провод может быть предпочтительным вариантом. Он легче изгибается и подходит для установки в узких пространствах или труднодоступных местах. Кроме того, многожильные провода хорошо переносят повторное подключение и отключение, что делает их идеальным выбором для ситуаций, требующих частой замены или обслуживания.
2. Установка в движущихся условиях:
   • Одножильный провод: В условиях, где провода подвержены повреждениям от вибрации или движения, одножильный провод может быть предпочтительным вариантом. Он обладает более высокой механической прочностью и устойчив к нагрузкам, что позволяет ему выдерживать повреждения от повторного изгибания и деформации.
   • Многожильный провод: В ситуациях, где требуются провода с более высоким уровнем гибкости и подвижности, многожильный провод может быть предпочтительным вариантом. Он обладает лучшей способностью к изгибу и гибкости, что позволяет ему приспосабливаться к условиям движения и избегать повреждений или обрывов.
3. Установка в условиях с высоким уровнем электромагнитных помех:
   • Одножильный провод: В условиях с высоким уровнем электромагнитных помех, одножильный провод может предоставлять лучшую защиту от внешних воздействий. Его экранированные отдельные провода обеспечивают более низкие уровни помех и интерференции.
   • Многожильный провод: Многожильный провод может быть использован в условиях с высоким уровнем электромагнитных помех, однако его множество отдельных проводов может привести к возникновению большего количества помех и потерь сигнала.

В конечном счете, выбор между одножильным и многожильным проводом зависит от конкретных требований и условий эксплуатации

Важно учитывать как электротехнические, так и механические характеристики проводов при выборе оптимального варианта для каждой конкретной ситуации

Выбираем между одножильным и многожильным проводом

Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.

Достоинства одножильных проводов

Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.

Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.

Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку

В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.

Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):

1. Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
2. Зажимные клеммы WAGO идеально подходят для одножильного провода.
3. Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
4. Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
5. Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.

Достоинства многожильных проводов

Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».

Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.

Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.

Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.

Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.

При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.

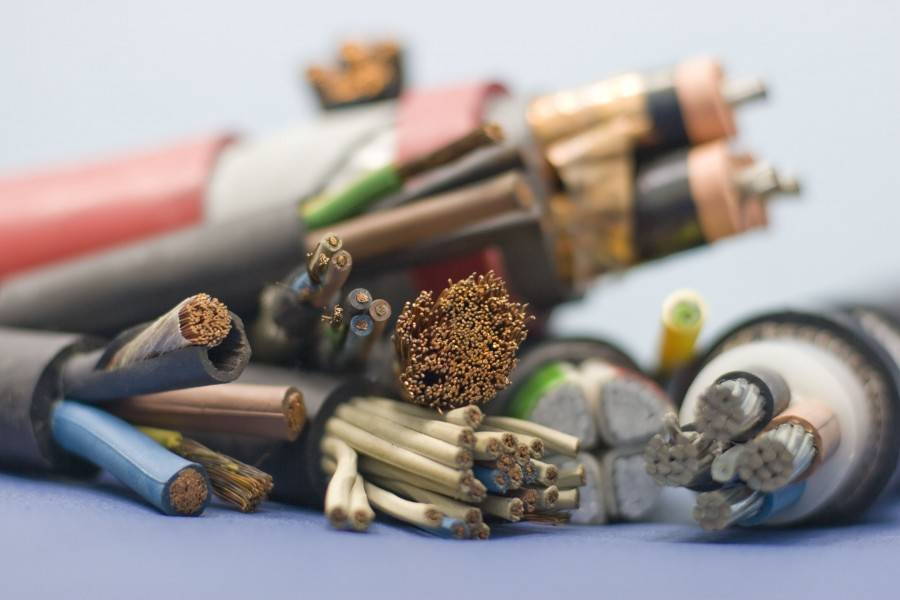

Из чего состоит провод или кабель?

Провод и кабель являются разными продуктами. Тем не менее, в каждом проводнике находится токоведущая жила. Она может быть оголена или покрыта с помощью однослойной или двухслойной изоляции. Вторая производится из диэлектрика, поливинилхлорида, каучука, фторопласта и полиэтилена. Есть ряд специфических изоляционных материалов, которые добавляют проводу разные свойства. Жилы готовятся из алюминия с медью. Последний металл более современный и надежный. Жилы отличаются по структуре. Они бывают однопроволочными и многопроволочными. Однопроволочные жилы более жесткие. В их составе находится цилиндрический с секторным прутом. Часто однопроволочными жилами называют монолитные проводники.

Многопроволочные жилы имеют повышенную гибкость или мягкость. В их конструкции находится много тонких проволок. Точное число зависит от модели.

Сравнение

Однопроволочный провод состоит из одной цельной жилы сечением от 0,5 до 200 квадратных миллиметров. В кабеле многопроволочного типа находится несколько проводников, которые переплетаются друг с другом. Их сечение в сумме равняется одной стандартной величине, указанной ранее. В конструкции кабеля вплетается нить. Она повышает гибкость изделия, как правило.

Материал

Вне зависимости от количества жил, при производстве кабельной продукции, используется как медь, так и алюминий. Реже встречаются комбинированные варианты. Тем не менее, по качеству медные изделия имеют повышенную функциональность.

Класс гибкости

В нормативной документации прописываются конструктивные параметры, которые имеет однопроволочный с многопроволочным кабелем. Для охарактеризования обоих разновидностей кабелей, необходимо знать их технические параметры. Класс гибкости применяется, чтобы описать устойчивость кабеля к деформации. К примеру, это необходимо в промышленности, чтобы создавать магистральную линию. Для этого используется кабель, имеющий первый класс гибкости.

Второй класс показывает более усиленную гибкость. Эластичность проводника увеличивается из-за использования нескольких проволок в составе. Третий-шестой класс отличается по числу и диаметру нитей. При этом ГОСТ прописывает предельный диаметр каждого проводника.

Каждая жила делается из материала, способного проводить ток с теплом. При превышении номинального значения кабеля в один квадратный миллиметров, провод изготавливается из меди. Медь позволяет делать жилы с любым классом гибкости. Провод из алюминия, имеющий 16 квадратное миллиметровое сечение характеризуется высокой гибкостью.

Изоляция

Изоляция каждого кабеля производится из диэлектрика. Он гарантирует человеческую защиту от тока. Как правило, изоляция состоит из следующего материала:

• поливинилхлорида;

• сшитого полиэтилена;

• натурального, синтетического каучука;

• фторопласта;

• бумажного изоляционного материала.

Принимать решение о том, что лучше выбрать: одножильный или многожильный кабель, необходимо, отталкиваясь от изоляции

Также важно знать проводниковое сечение

Сечение

Площадь сечения является основным техническим параметром в кабельной продукции. От него зависит возможность эксплуатации кабеля в конкретной ситуации. Сечение влияет на предельно допустимую нагрузку, которое оказывается на изделие. Для вычисления допустимой нагрузки, необходимо обратиться к техническому паспорту изделия. Сила тока считается делением общей мощности электрических приборов на 220.

Плюсы и минусы

Одножильные кабели обладают минимальным сопротивлением. Они стоят дешевле многожильных. Тем не менее, последние удобны для электромонтажа в квартире. Их можно соединять скруткой, опрессовкой и специальными клеммами. Их можно использовать в высокочастотных цепях. Срок их эксплуатации достигает от 15 до 40 лет. Их просто укладывать на сложных электротрассах, они обладают высоким уровнем проводимости. У них низкая нагреваемость благодаря большой площади. Они отличаются надежностью и низкими энергопотерями. Тем не менее, постоянное физическое воздействие плохо влияет на срок службы.

Характеристика двухжильного кабеля

В качестве основного отопления предпочтительнее на пол уложить двухжильный кабель. Он более мощный, отдаёт больше тепла. Схема двухжильного провода отличается следующими характеристиками:

• основу составляют 2 жилы; по ним идёт электричество; они являются нагревательным прибором;
• каждая жила отделена фторопластовой изоляцией;
• поверх проходит дренажный стержень; он способен оттянуть на себя лишнюю энергию и не дать основным жилам перегреться; перегревание происходит при «запирании» провода мебелью или ковром; дренаж подключен к термодатчику и даёт сигнал системе о повышении температуры;
• все 3 стержня заключены в фольгированный экран, выполненный из алюминия;
• верхним защитным слоем является толстая оболочка из стекловолокна или из полипропилена; она выдерживает температуру более 100 0С.

Разница между кабелем и проводом

Отличие кабеля от провода

Кабель – пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.

Провод – это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.

Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.

Внешняя оболочка

Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.

Расшифровка значений

Маркировка кабеля и провода отличается буквами и цифрами.

Названия проводов содержат следующие значения:

• буква «А» впереди указывает, что это алюминиевый провод;
• «П» – медный провод;
• «ПП» – 2 или 3 плоские медные жилы;
• следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
• «Н» – дополнительная защита негорючим наиритом, «В» – винилом;
• «Г» – буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
• «ТО» – противогнилостное покрытие.

Маркировка силового кабеля

При маркировке кабелей ГОСТом установлен следующий порядок:

• Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
• Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
• Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
• Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
• Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.

Сфера использования

Кабель 5 категории

Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение – главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:

• Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
• Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
• Устройства связи встречаются в системах сигнализации и проводной связи.
• Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.
• Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.

Провод ПУГНП

По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.

• Для стационарной прокладки в закрытых помещениях подойдут провода – ПУГНП, ПУНП, АПУНП, ПВС.
• В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия – ПВ-1, ПВ-3, АПВ, МКЭШ.
• В местах, требующих повышенной термостойкости, применимы провода ПНСВ.
• Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
• Слаботочной связи – ПРППМ, ТППэп, ТРП.

Срок службы

Средний срок службы кабеля составляет 30 лет, провода – от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.

ПВС или ВВГ

А если есть еще одна внешняя изоляция, то можно сразу считать его кабелем? Нет, не всегда. Вот тут то и кроется ошибка многих. Одиночный проводник или “лапшу” может отличить каждый, а при наличии второй оболочки начинаются сомнения.

Например, ПВС, ШВВП или ПУГНП это вовсе не кабель, как считают некоторые, хотя у них и есть внешняя защита.

Вот расшифровки их названий:

ПВС – Провод с изоляцией из Винила Соединительный

ШВВП – Шнур с изоляцией из Винила с оболочкой из Винила Плоский

ПУГНП – Провод Универсального Назначения Гибкий Плоский

Более подробно с характеристиками, маркировкой и требованиями ТУ по кабелям, шнурам и проводам можно ознакомиться из ГОСТ 53768-2010.

Вот сводная сравнительная таблица кабеля ВВГ и провода ПВС. Их недостатки и преимущества.

Температурный режим

Температура электрического пола зависит от датчика и программатора. Именно этими приборами задают необходимый нагрев. Но надо помнить, что каждый греющий кабель для теплого пола имеет оптимальную температуру, которая не должна превышать свой предел:

• Максимальная температура кабелей составляет 65оС, но обычно они работают при средней температуре – 30оС. Защитная изоляция выдержит не более 100оС;
• Рабочая температура электрического мата зависит от его марки. Обычно она колеблется в пределах от 80 до 104оС. Например, температура кабельного мата составляет максимум 60оС, а карбонового – 55оС. Максимальная рабочая температура пленочного мата составляет 55оС, хотя сама пленка выдерживает до 250оС, потом начинает плавиться.

Существует много способов электрического подогрева пола. В каждом случае выбор нагревательного элемента надо делать индивидуально, учитывая тип напольного покрытия, особенности конструкции пола, сложность монтажа и другие факторы.

Различие

1. У проводов отличается ценовой показатель, как правила моножила в половину дешевле многожильного аналога.
2. Многожильный провод считается более мягким и податливым, вследствие чего многие горе-электрики делая ремонт своим клиентам советуют покупать именно такой вид провода, так как с ним работать гораздо легче.
3. Одножильные провода обладают повышенной жесткостью по сравнению с многожильными.
4. Одножильный провод считается более долговечным, несмотря на то, что со временем может подвергнуться коррозии.
5. Многожильные провода удобнее поддаются пайке.

Правила подключения многожильного проводника

Очень часто во время прокладки многожильного кабеля или же провода возникает необходимость подключения его к таким распространённым элементам электрической цепи как автоматический выключатель, розетка, счётчик, вилка, патрон светильника и так далее. Чаще всего при этом используется именно медные провода, особенно в быту. Главная задача при этом обеспечить надёжный контакт с зажимным болтовым соединением этих устройств и аппаратов, а значит сделать многожильный провод как можно монолитнее и однороднее. Выполнить данную процедуру можно несколькими способами:

• Скрутив все тонкие жилы в тугой пучок и если позволяет сечение, загнуть его в противоположную сторону. Сделать это можно пассатижами или же руками, всё зависит от сечения токопроводящей жилы. Этот способ самый простой и применяется в современной проводке только в экстренных случаях, но он тоже имеет право на существование. Выполнить данную процедуру с кабелем большого сечения таким способом не получится, поэтому он больше подойдёт для подачи напряжения к вилке, к розетке или к патрону маломощного осветительного прибора.
• С помощью лужения проводника. Данный способ более эффективен чем предыдущий и обеспечит надёжный контакт. Основной недостаток его в том, что не всегда под рукой имеется паяльник, да ещё и электричество для его эксплуатации. Лужение можно выполнить как ровного проводника, так и согнутого в колечко по диаметру болта клеммника, но перед этим опять же необходимо туго скрутить все тонкие жилы. Этот способ можно применить во всех случаях подключения к электроприборам, к автомату, розетке и т.д., если это позволяет сделать сечение.
• Опрессовка наконечника. Наконечники позволяют без пайки добиться надёжного и долговечного контакта. Наконечники бывают двух типов: с креплением под болт и просто гильзование. В зависимости от подключаемого элемента нужно выбрать соответствующий его тип и подходящее сечение. Наконечником, гильзами можно подключить любой тип кабеля, любого сечения как многожильный, так и одножильный, но для этого понадобится специальный инструмент, который необходимо будет приобрести перед проведением монтажных работ, особенно на профессиональном уровне. Выполненное таким образом подключение многожильного провода в щитке, к клеммнику, к счётчику не только выглядит эстетично и правильно, но и снижает вероятность нагрева в местах соединения. На фото ниже изображены наконечники типа НШВИ на многожильных проводах.

Лужение является хоть и хорошим способом, но на практике чаще жилы оконцовывают наконечниками, это быстрее, проще и часто надежнее остальных способов. Однако не опрессовуйте наконечники пассатижами – жила просто выскочит из них и хорошего соединения вы не получите. Для этого лучше купить обжимные клещи с квадратными матрицами, найти их можно примерно за 1000 рублей.
