Оптимальный размер столбов для ворот из профлиста

Как сэкономить?

Если с вопросом «Какая ширина ворот должна быть?» мы уже разобрались и решили, что сооружение лучше делать из металла, то остался вопрос «Как можно сэкономить без ущерба для качества?». Вопрос вполне закономерный, так как на него очень влияет ширина и высота изделия. Если с длиной вопрос уже решен, то отталкиваясь от высоты и толщины используемого металла можно высчитать окончательную стоимость и возможную экономию при изменении этих параметров. Обычно высота конструкции равна ограждению или чуть выше его и составляет 2-2,5 метра, но никто не запрещает вам сделать ее ниже.

Например, можно дополнительно сэкономить на типе изготовления изделия. Их всего 2:

• сварные изготавливают методом сварки различных материалов обычно уже на участке заказчика;
• кованные изготавливают вручную мастера-кузницы, как правило, они украшены различными декоративными элементами, которые придают им оригинальности и увеличивают стоимость. По требованию заказчика их количество может быть уменьшено или же вы можете потребовать их вообще не использовать, сделав только «голую» конструкцию.

Тип конструкции тоже влияет на итоговую стоимость. Существует 2 типа механизма открывания:

1. распашные могут быть открыты от 90 до 120 градусов;
2. откатные автоматически отодвигаются в стороны за ограждение.

Существенно влияет на стоимость наличие автоматической системы открытия-закрытия. Немного сэкономить на ней можно разве что, установив самостоятельно, что вполне реально сделать.

Важная информация

При изготовлении ворот из труб нужно учесть множество нюансов, чтобы работа получилась качественной и долговечной. Необходимо правильно выбрать материалы, выполнить расчеты, а также проверить наличие необходимых инструментов. С них, пожалуй, и начнем.

Какие инструменты и материалы нужно подготовить?

Чтобы выполнить работу, мы использовали следующие инструменты и материалы:

• Сварочный инвертор
• Электроды диаметром 3 мм
• Сварочный генератор, поскольку на участке не было электричества
• Болгарка + шлифовальный и отрезной круг
• Рулетка
• Угольник
• Уровень
• Профильные трубы
• Петли
• Теплоизоляционный материал (в нашем случае пенопласт)
• Облицовочный материал (в нашем случае металлические листы)
• Краска и грунтовка + валик
• Монтажная пена

Выбираем материалы

Самое главное, что нужно сделать — правильно выбрать материалы. Ведь именно от них во многом зависит прочность и долговечность всей конструкции.

Вы можете сварить гаражные ворота из уголков или профильных труб. Второй вариант более надежный и долговечный, по нашему опыту. Именно поэтому сейчас мы не будем рассказывать, как сварить ворота на гараж из уголков. Это тема для отдельной статьи.

Профильная труба может быть квадратной, овальной или прямоугольной. Лучше использовать квадратную. Из квадратной трубы получаются надежные и красивые ворота, и с таким профилем легче работать. Конечно, можно сварить ворота на гараж из круглой трубы, но такая работа сложнее и дороже.

С профилем разобрались. Теперь нужно выбрать материал, из которого изготовлена наша профтруба. Если бюджет совсем ограничен, то можно купить трубы из углеродистой стали, они стоят дешевле. Самый лучший вариант — трубы из нержавейки, но придется потратиться. Оптимальный выбор — трубы из низколегированной стали.

Далее нужно определиться с толщиной стенки трубы. Производители предлагают изделия с толщиной от 1 до 20 мм. В нашем случае 2 мм будет достаточно. Брать трубы с большей толщиной стенки нецелесообразно при сборке гаражных ворот.

Что касается размеров, то подготовьте трубы 40х20 мм. Это универсальный размер, его легко найти в продаже, стоит относительно недорого, отлично выдерживает нагрузки.

В качестве облицовки мы используем металлические листы толщиной 2 мм. Также можно использовать профнастил или дерево.

Дополнительно створки можно утеплить с помощью пенопласта. Если вы зимой подолгу проводите время в гараже, то утепление существенно снизит затраты на отопление. Пенопласт стоит дешево и отлично подходит для этих целей.

После сборки и монтажа ворота можно покрасить, чтобы защитить от преждевременной коррозии. Выбирайте краску для наружных работ.

Что нужно учесть?

Чтобы ворота соответствовали всем требованиям, продумайте каждую мелочь. Для начала выберите тип конструкции. От нее будет зависеть расход материала и сложность проведения работ. Ниже вы можете видеть наиболее распространенные варианты каркаса ворот.

Далее определитесь, будет ли конструкция усложняться какими-либо дополнительными элементами. Например, калиткой, вписанной в одну из створок ворот. Это тоже влияет на расход материала и сложность сварки. В нашем случае калитки не будет.

Определитесь с тем, из какого материала будете делать облицовку. На наш взгляд самый оптимальный вариант — металлические листы толщиной в пару миллиметров. Позаботьтесь о выборе краски и ее цвете.

Сделайте подробный чертеж, не собирайте створки на глаз. Иначе рискуете получить покосившиеся кривые ворота. Исходя из сделанного чертежа рассчитайте количество материалов и приобретите их с небольшим запасом. Так вы будете уверены, что в ходе работ вам точно хватит всех комплектующих.

Выбор надежных столбов для забора

Столбы из металла используют при создании большинства ограждений:

• с коваными решетками, сварными секциями;
• из профнастила, сайдинга;
• из сетки-рабицы;
• из евроштакетника;
• из деревянных досок.

Они часто становятся внутренней частью каменного, кирпичного столба.

В продаже есть несколько вариантов металлопроката.

Профильные трубы

Производятся из низкоуглеродистой стали. Бывают круглого, квадратного и прямоугольного сечений.

Фото: будущие столбы для забора

Их активно берут для заборов по ряду причин:

1. В варианте с прямоугольным сечением к их граням проще монтировать секции. Для этого применяются специальные кронштейны и не нужен сварочный аппарат.
2. Отличный вид с обеих сторон.
3. Доступная цена.
4. Ребра жесткости повышают устойчивость забора под действием сильного ветра.

Выпускаются длиной от 2,5 до 6 м. Толщина стенок 2–4 мм.

Подойдут под ограждения разной сложности.

Круглые трубы

Из труб самые дешевые. Продаются как новые, так и б/у. Длина от 2,5 до 6 м. Диаметр – 57–108 мм.

Устанавливать такие столбы и крепить к секциям придется сваркой.

Фото

При выборе вторсырья следует обратить внимание на количество коррозии. Если это просто рыжий налёт ржавчины, то всё в порядке – такой материал прослужит ещё долго

Если же встречаются трубы со значительным повреждением металла – сквозная коррозия, от них лучше отказаться. Либо отрезать такие куски, если позволяет длина.

Чтобы повысить устойчивость крепежа, можно взять металлические или пластиковые хомуты и зафиксировать ими столб и секционный материал. Упростят монтаж стабилизирующие пластины.

Винтовые сваи

Рекомендуется устанавливать на болотистых грунтах с высоким содержанием торфа, поскольку другие типы опор на такой почве начнут деформироваться.

Стоят больше профильных и круглых. Можно попробовать сделать их своими руками с помощью сварки из стандартной круглой трубы, стального разрезанного кольца.

Фото: изготовление винтовых свай

О других особенностях опор для забора вы узнаете из этой статьи: «Забор из дерева на металлических столбах».

Подгоняем створки к стойкам

Первый шаг. Устанавливаем створки ворот на подставки, которые можно сделать из бруса, кирпича либо другого подходящего материала.

Второй шаг. Выравниваем створку по всем плоскостям.

Третий шаг. На нашем каркасе уже присутствуют элементы петель. Отмечаем места для установки второй части соединительного элемента на опорах. Привариваем петли к стойкам по меткам.

Четвертый шаг. Навешиваем створку. Убираем подставки, установленные в начале работы.

На уровень крепления ворот кладем доску. Выравниваем ее по уровню

Выставляем ворота по уровню. Привязываем веревками к столбам

Примеряем ворота перед установкой

Зачистили места для приваривания петель от краски на столбах и на воротах

В середину ворот подложили досочку, чтобы ворота немного приподнялись. Когда мы их приварим они немного опустятся под своим весом и примут горизонтальное положение

Сверху ворота связываем трубой и привязываем ее к столбам

Аналогичным образом монтируем каркас второй стойки. Чтобы конструкция была еще более жесткой, мы можем сварить две крайние опоры ворот со стойками нашего ограждения.

Для повышения устойчивости ворот к ветровым нагрузкам, мы можем приварить по верхним торцам опорных стоек горизонтальную планку из металлопрофиля. Актуально лишь для тех ситуаций, когда через ворота будет проезжать исключительно легковой транспорт.

Одну часть петли привариваем к стойке, вторую к раме, в профлисте перед креплением сделаем вырезы.

Петли

Не перепутайте, петли без штыря привариваются на рамку для сворки

Во время сварки нужно следить за тем, чтобы петли были заподлицо с профилем

Установка петель

Петли

Дальше нужно зачистить сварные швы болгаркой со шлифовальным диском и покрасить створку эмалью против ржавчины

Петли надо приваривать параллельно столбу

Вначале прихватываем петли после этого пробуем открыть и закрыть ворота. Если ворота нормально открываются, окончательно привариваем петли к столбам и к воротам

В завершение нам остается покрасить части каркаса, которые останутся на виду после крепления профилированных листов. Подбираем цвет краски так, чтобы он хорошо гармонировал с цветом профлиста и забора.

Каркасы ворот успешно приварены

Красим каркасы

Над верхней петлей каждой воротины приварили уголки, чтобы ворота было не снять

Монтаж ворот

Для монтажа ворот из профнастила следует сначала составить схему.

Вот приемлемый способ создания ворот из профнастила своими руками. Он вполне надежен. При этом целесообразно заранее определить, какой вид транспорта будет проезжать через ворота.

Перед тем как начать работу, профилированные трубы и профлист надо проверить на дефекты, очистить их от коррозии и нарезать на части нужной длины, указанные на чертеже.

Когда законченную конструкцию требуется навесить на готовые столбы, каркас можно зафиксировать непосредственно на них, приварив петли и навесив ворота. При необходимости установки опор процесс несколько удлиняется:

• Первым делом надо отмерить нужное расстояние и поставить маячки с учетом чертежа.
• Вырыть для закладки фундамента две лунки глубиной около метра и полуметровой ширины.
• Дно углублений надо засыпать мелким щебнем или песком и произвести тщательную трамбовку.
• В подготовленные ямы строго вертикально устанавливаются опоры. Точность контролируется с помощью уровня. Для временной фиксации можно использовать арматуру.
• Основание опор заливается бетоном до уровня грунта.
• Чтобы раствор окончательно отвердел, надо подождать примерно месяц. После этого можно начать установку самих ворот.

Далее идут следующие действия:

7. Согласно чертежу на подходящей ровной поверхности изготавливается каркас. При этом используется сварочник и заранее нарезанный профиль.
8. Чтобы внутренние части были надежно состыкованы и имели необходимую жесткость, изнутри привариваются уголки, а также поперечины.
9. Затем на раму крепятся засовы и навесы.
10. Делается зачистка неровностей и обезжиривание.
11. Затем рама грунтуется и окрашивается.
12. После полного высыхания краски начинается обшивка профнастилом. Она закрепляется на каркасе с помощью специальных саморезов. При этом лучше всего ввинчивать их в углублениях профиля, чтобы сделать менее заметными.

• После установки обшивки створки навешивают на петли опор, поднимая их на разную высоту.
• Устанавливаются замки.
• Закрепляются декоративные элементы, типа ковки и иных украшений.

3 этап. Расчет материала на забор из профнастила

Как определить сколько потребуется стройматериала на изготовление.

1. Расчет количества листов профнастила:

при сплошном заборе – общая длина ограждения делится на полезную ширину листа. Округление идет в большую сторону;

при секционном. Если размер секции (пролёта) равен ширине листа – используется общая ширина листа. Если там планируется установить полтора-два листа – полезная.

Примечание. Лист может устанавливаться как вертикально, так и горизонтально. При горизонтальном креплении высота забора будет равна 1, 2 или 3 рабочим ширинам листа. При вертикальном – определяется заказчиком.

Совет. При расчете не оперируйте таким понятием как общая площадь требуемого профнастила. Ведите расчеты в штуках при заданной высоте листа.

2. Расчет количества столбов для забора из профнастила

Количество опор зависит от расстояния между столбами забора из профнастила

при сплошном заборе общая длина ограждения делится на предполагаемое расстояние между столбами (стойками). С учетом парусности листа его принимают равным 2 000 – 3 000 мм. Увеличивать расстояние нецелесообразно, поскольку это приведет к увеличению толщины стоек или количества продольных лаг.

при секционном. Количество определяется предполагаемым количеством секций. Устанавливая стойки для монтажа секций забора нужно заранее рассчитать расстояние между столбами, чтобы оно соответствовала общей (при установке одного листа в секцию) или полезной (1,5-2 листа) площади профнастила.

Примечание. В расчетах учитывается, что опорные стойки (столбы) обязательно устанавливаются по углам забора, а также в месте установки ворот и/или калитки. Количество промежуточных опор округляется в меньшую сторону. А разница компенсируется отклонением от заданного расстояния между стойками.

Размер стойки определяется высотой забора с учетом того, что стойки углубляются в почву на 30% своей длины. Таким образом, при высоте забора в 2 000, высота опорной стойки для забора из профнастила должна составить 2 600-2 700. Для промежуточных стоек допустима глубина установки в 25% от общей высоты забора. Тогда длина стойки составит 2 500 мм.

3. Расчет количества поперечных лаг

Количество зависит от способа установки забора.

Мастера советуют при высоте забора до 2 000 мм использовать 2 лаги. Причем их расстояние от краев профнастила составляет 300 мм.

При высоте забора более 2 000 мм – 3 лаги.

Количество поперечных лаг для забора из профлистаТаким образом, общий погонаж лаг определяется умножением общей длины забора на количество поперечин.

6. Метизы

При расчете саморезов учитывается, что крепление выполняется в две крайние волны и через две посредине профлиста в каждую из поперечных лаг. Таким образом, при двух поперечных лагах на лист требуется 6 шт, при трех – 9 шт. Количество метизов округляется кратно упаковке (стандартная упаковка – 250 шт). Т.к., в процессе закручивания самореза могут возникнуть дефекты.

При креплении заклепками их расход увеличивается, поскольку они крепятся по краям и через волну.

8. Декоративная торцевая планка

Количество равно длине забора деленное на рабочую длину планки. Стандартная длина планки 2 000 мм, рабочая (с учетом нахлеста) составляет 1850-1950 мм.

Принцип подбора размера опоры

Это ключевой критерий при покупке столбов. Зависит от рельефных особенностей участка, будущей нагрузки на ограждение.

Сечение (диаметр)

Поставляются со следующими типами сечений:

1. Круглое. Самый дешевый вариант. Выпускается высотой от 2,5 до 4 м. Диаметр 57–108 мм. Толщина стенки – 3,5 мм. Для ограждения чаще берут трубы сечением 57, 76 мм.
2. Квадратное. Гораздо удобнее в монтаже, но на порядок дороже. Производятся длиной от 2,5 до 4 м. Размер сторон – 60–100 мм. Толщина стенки – 2–4 мм. Для опор ограждения хорошо подходит 60*60 мм.
3. Прямоугольное. По выпускаемым габаритам аналогично квадратному.

Главное отличие – форма трубы.

Для забора сечение уголков – от 90 мм, швеллера – от 160 мм. На участке конструкции с воротами с помощью сварки их соединяют в коробочку.

Высота

Общая высота забора определяется назначением секционного материала. Если конструкция будет устанавливаться на границе с соседним участком, лучше еще до начала строительства получить одобрение соседей во избежание конфликтов.

Слева: столбик с «ушами», размер 40х40 – 60х60 мм. Справа: столбик без «ушей», размер 40х40 – 60х60 мм.

Оптимальной считается высота ограждения до 2 м.

То есть для конструкции в 2 м лучше взять столбы 3 м и на один метр заглубить их в грунт. Это удобно и в целях экономии, ведь стандартный металлопрокат 6 м можно будет разрезать на 2 ровные части.

Количество опор зависит от интервала установки. Рекомендуемый шаг – 2,5 м.

Высота ограждения из профлиста строго по закону

СНиП – не единственный нормативный документ, на который могут ссылаться по ту сторону забора, если их не устраивает заграждение между соседями. Требования к изгороди между смежными участками были регламентированы изначально ещё в СНиП 30-02-97, который стал основным базовым документом для Закона о дачах, вступившего в действие в 2018 году.

Фасадное ограждение из профлиста

Необходимость подробных характеристик, с учетом которых следует делать забор между дачными участками, была продиктована огромным количеством судебных исков, жалоб в органы местного самоуправления, взаимных претензий и даже уголовных разбирательств. Они возникали, когда размер заграждения в высоту достигал немыслимых пределов.

В соответствии с нормами СанПиН забор между участками должен обладать способностью пропускать солнечный свет и воздух. Это необходимо для того, чтобы проживающие на участках не испытывали затруднений с освоением придомовых территорий, предназначенных для выращивания фруктов и овощей.

Изначально определение, какой высоты должен быть забор, остановилось на высоте в 2 метра, при условии, что материал, из которого он сооружен, отвечает всем необходимым характеристикам. Впоследствии требуемая высота снизилась до 1.5 метра, а оптимальным материалом была названа сетка-рабица.

Высота изгороди из профлиста по закону

Выбирая сетку, люди сталкивались с необходимостью постоянно быть на виду и лицезреть соседей, которые неизменно находились в пределах видимости из-за крошечных размеров принадлежащей собственникам территории.

Закон не запрещал возведение забора по обоюдному согласию соседей. Поэтому, находясь с ними в хороших отношениях, люди подписывали взаимное соглашение об установке забора двух и более метров в высоту, подбирая оптимальный материал для строительства и оставляя у себя по экземпляру заверенного договора.

В новом законе стандартная высота и рекомендации по материалу остались неизменными. Однако достижение взаимной договоренности в вопросе о том, какая должна быть изгородь, теперь есть законодательно закрепленная лазейка – и это согласование с соседями и правлением садоводческого или дачного товарищества.

Стандартные ворота из профлиста

Требования к заборам, согласно закону, могут быть прописаны в уставе, который принимается на общем собрании. Прежде чем планировать какие-либо действия в отношении ограждения, следует изучить существующие нормы.

Хотя на федеральном уровне нет запретов на высотность, они могут быть зафиксированы в распоряжениях местных властей или в уставе товарищества, и с этим ничего не поделать.

При строительстве ограждения между смежными участками владелец вправе построить изгородь любой высоты, но только при условии, что он отступит не менее метра от границы размежевания.

Стандартные ворота из профнастила

Крепим профнастил

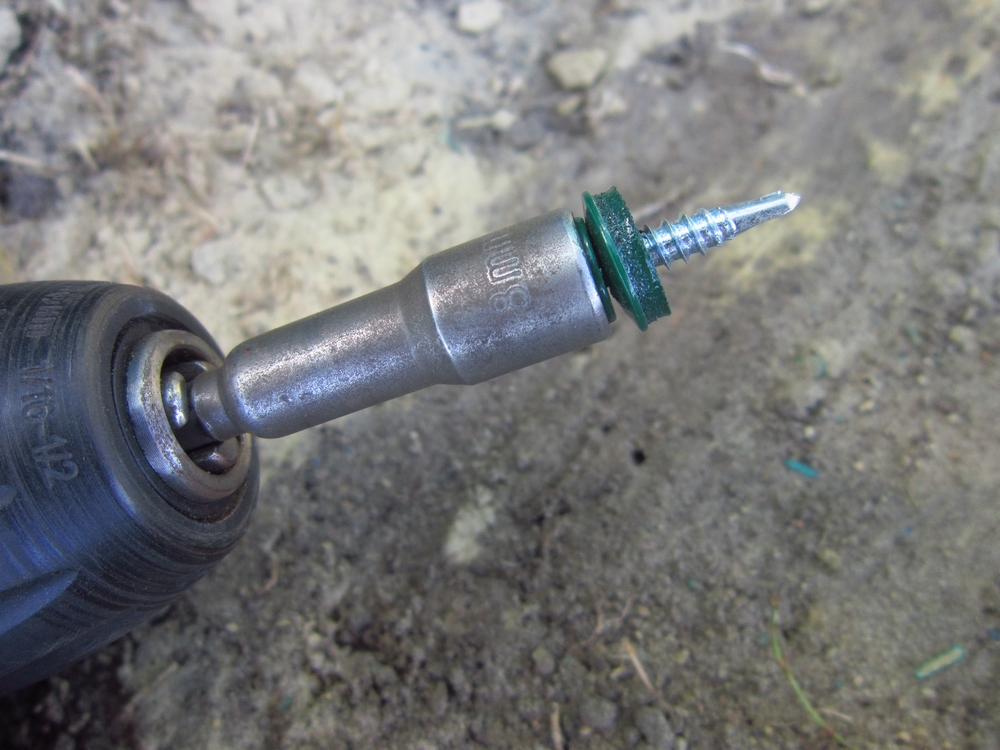

Саморезы для профнастила

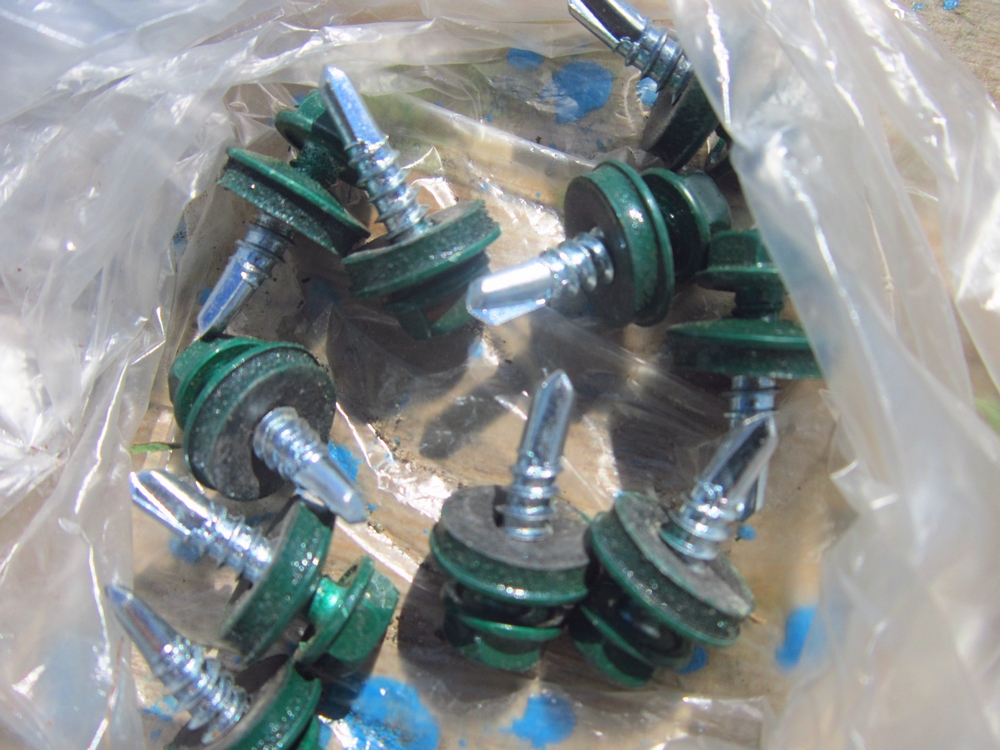

Саморезы для профнастила

Ширина профлиста обычно составляет 110 см. Порядка 10 см уйдет на перекрытия. Таким образом, для обшивки створки двухметровой ширины нужно ровно 2 листа материала. При желании ворота можно обшить с обеих сторон.

Крепим профнастил на ворота. Под петли делаем вырезы

Крепим профнастил на ворота. Под петли делаем вырезы

Крепление листов выполняем при помощи шурупов с шестигранной головкой и гаек либо же специальными заклепками. Лучше, чтобы цвет крепежей и основного материала был одинаковым.

При необходимости предварительно окрашиваем элементы крепления. Болты или заклепки размещаем во внутренней волне листа (той, которая плотно прилегает к каркасу). Фиксацию выполняем в каждой волне профилированного листа. Для большего удобства можем предварительно сделать в каркасе отверстия для размещения крепежей.

Калитка обшивается аналогично створкам. Нужно лишь предварительно нарезать листы по размерам калитки.

Лицевая сторона

Вид со двора

Что учесть при монтаже забора

Даже при рачительном подходе к выбору варианта заграждений из профнастила стоимость его весома, особенно если огораживают участок большой площади. В подобной ситуации рационально использовать комбинированный вариант.

Фасадную часть с воротами делают из более качественного профлиста на кирпичных или бетонных опорах. Межевые боковые, тыльные – из недорогого профнастила на деревянных стойках.

Актуален комбинированный вариант для маленьких участков, но по другой причине. У профнастила – достаточное теневое покрытие, которое затрудняет рост растений. В этом случае фасад делают из профнастила, а боковую и тыльную части забора, к примеру, – из сетки рабицы. Если вы приобрели стойки, правильнее закупить комплектующие элементы для всей изгороди одного производителя.

Красивое загородное ограждение

Прежде чем начать монтаж ограждения, рисуют чертеж в масштабе с учетом размеров всех элементов конструкции и допусков. Это поможет избежать ошибок, и не придется переносить установленные опоры. Ознакомьтесь с рекомендациями специалистов.

В цементно-песчаные растворы добавляют пластификаторы, которые придадут им пластичность и уберегут от растрескивания. Начинают монтаж всегда от угла фасада. Боковые стойки, опоры для ворот, калитки делают усиленными, используя стойки с большим сечением.

Выбор расстояния между столбами

Как уже было сказано выше, при планировании возведения забора следует правильно разметить расположение опорных точек. Слишком большая ветровая нагрузка на пролёты может привести к деформации всей или части конструкции, наклону столбов. Однако установка опор с укороченным шагом будет экономически нецелесообразна и займёт больше времени при проведении работ.

При выборе расстояния между стойками ориентируйтесь на следующие параметры:

1. Габаритные размеры столбов и профилированных листов. Учитывайте, что чем выше вы делаете забор, тем чаще надо устанавливать столбы, чтобы сократить ветровую нагрузку.
2. Глубина ямы для погружения опоры в грунт. Минимальная величина в этом случае должна равняться 1 метру, а на подвижных и пучинистых грунтах столб необходимо вкапывать не менее чем на 1,5 метра.
3. Количество связующих перемычек. Чем их больше, тем выше оказывается жёсткость конструкции. Для заборов выше 2 метров потребуется смонтировать 3 перемычки.

Размеры столбов

Длина стоек ограждения с учетом глубины погружения

Первым этапом установки ограждения из профнастила является выбор подходящих материалов. В частности, выбирая металлические столбы, нужно иметь в виду, что размер сечения квадратных труб должен быть как минимум 60*60 мм. Минимальный диаметр круглых металлических опор — 57 мм.

Для того чтобы подсчитать полную длину необходимой трубы, нужно сначала определиться с высотой будущего забора

При подсчитывании важно учитывать и глубину, на которую будет закапываться в землю каждый опорный столб. Здесь нужно соблюдаться правило: закапываться в землю должна часть столба, длина которой равна одной трети высоты ограждения

Если, например, делать забор высотой полтора метра, то опорные трубы должны уходить в землю на 50 см.

Длина одного столба высчитывается так: к общей высоте забора прибавляется 30% этой величины. Оптимальной глубиной лунки для установки столба считается глубина, на 20 см большая, чем нижняя (закапываемая) часть трубы. То есть, если взять все тот же пример с полутораметровым забором, то ямы для его опорных столбов должны иметь глубину 70 см. На дно нужно обязательно насыпать слой песка (3—5 см).

Затем посередине ямы вертикально устанавливается труба и заливается бетоном. Все опоры должны стоять строго вертикально. Для этого лучше применять строительный уровень и отвес.

https://youtube.com/watch?v=KDP-GZ8k-h0

Круглый или квадратный?

Вы не ошибетесь, если скажете, что квадратный профиль имеет большую прочность на изгиб. У нее момент сопротивления почти в два раза больше, чем у круглого аналога с такими же параметрами. Это действительно работает, когда столбики стоят параллельно плоскости забора, а так делают в большинстве случаев. Тем не менее, квадратные трубы не лишены недостатков:

• Себестоимость квадрата довольно высока – при весе, большем на 30%, чем у круглого аналога, он стоит на 35-40% дороже.
• Установка требует повышенных трудозатрат: нужно контролировать не только вертикаль, но и следить, чтобы линия забора и одна грань трубы находились в одной плоскости.
• При производстве квадратных или прямоугольных труб используется сварная технология, т.е. на одной из сторон по всей длине находится сварной шов. Со временем он начинает корродировать, при этом окраска мало спасает.

Даже несколько таких доводов должно хватить, чтобы при строительстве забора из профлиста, обратить свое внимание на трубы круглого сечения. Приоритет стоит отдать материалу, сделанному по бесшовной технологии
