Существующие виды и классификация воздуховодов

Типология

Основными материалами для производства вентиляции является металл, пластик, металлопластик и стекловолокно. При этом для производства металлических труб чаще всего применяется сталь – оцинкованная, нержавеющая или низколегированная. В продаже можно найти трубы из алюминиевого сплава, однако стальные пользуются большей популярностью за счет более доступной стоимости при сопоставимых технических характеристиках.

По типу соединения существует деление на фланцевые и бесфланцевые каналы.

7 преимуществ прямоугольных воздуховодов из оцинкованной стали

Высокая востребованность такого оборудования обусловлена сразу несколькими причинами.

1. Невысокая стоимость монтажа. Системы прямоугольного сечения монтируются относительно быстро и просто – при помощи фитингов и метизов.
2. Компактность. Такие трубы минимально «съедают» пространство и легко прячутся в ниши и подвесные конструкции.
3. Эффективность. Поверхность труб плоская, поэтому может эффективно использоваться для прикрепления соединительных элементов.
4. Продолжительный срок эксплуатации.
5. Пожарная безопасность.
6. Устойчивость при статической и динамической нагрузке.
7. Кольцевая жесткость.

Воспользуйтесь онлайн-калькулятором, чтобы рассчитать стоимость заказа, произвести оплату и купить прямоугольные воздуховоды всего в пару кликов.

Чтобы получить закрывающие документы, информацию о наличии товара и персональный прайс-лист, пройдите короткую регистрацию на сайте для создания Личного кабинета.

Больше возможностей в “Личном кабинете”

Персональный прайс, статус заказа, информация по наличию и скидкам, закрывающие документы. «Всё» что нужно в 1 клик.

Классификация систем вентиляции

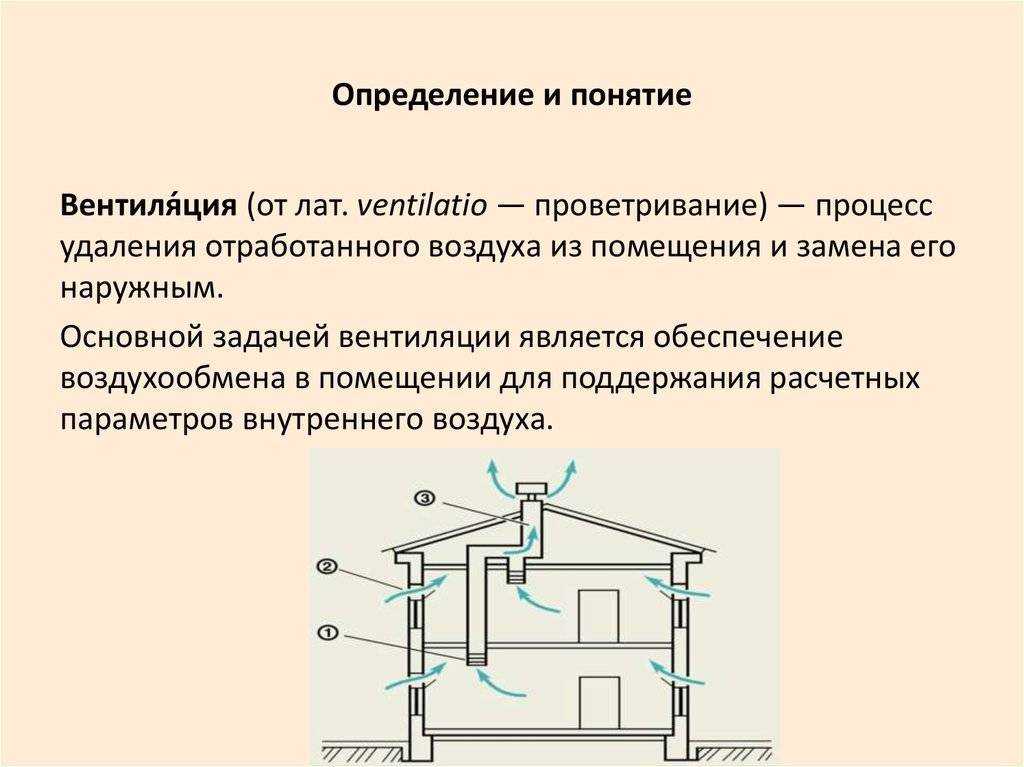

Вентиляция – самый востребованный комплекс инженерных мероприятий. Чтобы подобрать оптимальный воздухообмен, нужно знать ее основную классификацию:

• по принципу воздухообмена она делится на принудительную и естественную;
• смешанная – бывает приточная и вытяжная;
• по месту организации – местная и общая;
• по инженерной организации – канальная и бесканальная.

Разберемся в особенностях каждого вида вентиляционных систем.

Естественная

Естественная вентиляция в частном доме устраивается обычным проветриванием. Дополнительные агрегаты не применяются. Ее действие основано на естественных физических процессах. Обмен воздушных масс происходит благодаря разнице температур и атмосферного давления. Потоки свежего воздуха направляются в помещения силой ветра, выталкивая загрязненные массы наружу.

Для направления организованных потоков применяются воздуховоды. Их размещение закладывается при проектировании. При этом учитывается тип строительных материалов. Например, кирпичная кладка или дерево лучше пропускают воздух, чем бетонные конструкции.

Организация естественной вентиляции

Механическая (принудительная)

Для организации механической вентиляции используются специальные устройства, которые принудительно направляют воздушные потоки. Отличие от естественной – организованное увлажнение, очистка и контроль температурных режимов воздуха. Дополнительно вентиляция снабжается системой фильтрации, пылеуловителем, нагревательным блоком и вентилятором. Весь цикл работ и экономический анализ закладывается на стадии проектирования.

Приточная и вытяжная вентиляция

Системы можно классифицировать по принципу организации вентиляции:

Тип вентиляции	Описание
Приточные	Разновидность механического обмена при помощи организации принудительной вентиляции в частном доме. Загрязненные потоки выводятся наружу при помощи естественного проветривания.
Вытяжные	Организация процесса налажена при помощи вытяжных вентиляторов, которые удаляют загрязненные массы. Она устраивается дополнительно к естественному проветриванию.

В состав приточной вентиляции входят следующие элементы и оборудование:

• приточные вентиляторы для обеспечения поступления воздушных масс;
• шумоглушители – для погашения шума, который издает агрегат;
• нагреватель – оценить его можно в прохладное время года;
• воздухозаборная решетка – с ее помощью происходит фильтрация воздуха, который поступает с улицы;
• фильтры (тонкой, особо тонкой и грубой очистки) – очищают воздушные потоки от разных примесей;
• клапаны задерживают воздух извне в период отключения системы;
• воздуховоды, по которым проходят потоки воздуха.

Приточно-вытяжная вентиляция

Сбалансированная работа приточных агрегатов с вытяжными способствует обеспечению оптимальной замены загрязненных масс свежим воздухом. Правильная организация процесса должна контролировать обмен потоков и в соседних комнатах.

Организация перемешивания воздуха в помещении и вытеснения потоков наружу является одним из видов таких систем. Воздух с улицы попадает в помещение благодаря диффузорам, перемешиваются с загрязненными воздушными массами. Удаление отработанных потоков происходит при помощи специальных клапанов.

Водораспределитель устанавливается на полу. Свежий воздух поступает с улицы, в помещении он направляется вверх, вытесняя собой загрязненный. Отработанный удаляется через вентиляционный решетки, которые установлены на потолке.

Организация приточно-вытяжной системы

Нормы воздухообмена в помещении

Использование герметичных пластиковых окон привело к тому, что естественная вентиляция через наружные конструкции практически отсутствует. Для расчета сечения вентканалов утверждены нормы воздухообмена, при которых создаются оптимальные условия для жизнедеятельности человека. Параметры микроклимата устанавливает ГОСТ 30494-2011.

Нормы учитывают необходимую скорость воздухообмена, при которой не только удаляется отработанный воздух, но и сохраняется энергоэффективность жилья. Если в помещениях слишком интенсивная вентиляция, в атмосферу выделяется значительная доля тепла. Это приводит к перерасходу топлива для обогрева дома.

Нормы воздухообмена выражаются кратностью — количеством циклов полной замены отработанного воздуха в помещении на новый в течение 60 минут:

• для жилой зоны это 3 м³/м² площади или 30 м³ на человека;
• для кухни — при постоянно работающей газовой плите 180 м³, электрической 90 м³, при периодическом отключении 60 м³;
• для ванной — 25-50 м³ в зависимости от режима;
• для туалета — 90-120 м³.

Вытяжные каналы устанавливают в помещениях с самым загрязненным воздухом — санузлах, кухнях. Приток, вытесняющий использованные воздушные массы, организуется из других комнат.

Традиционное решение

Все этапы проектирования, производства и монтажа каналов прямоугольного и круглого сечений регламентируются многочисленными документами, в том числе ТУ 36 –736 – 93. В нём содержатся условия, применимые к металлическим воздуховодам.

Большинство участников рынка производят данные изделия из оцинкованной холоднокатаной листовой стали с такими параметрами: на 1 кв. метр материала приходится 200…400 граммов цинка, а толщина листа при этом колеблется  в диапазоне от 0,5 до 1,4 миллиметров. Соответствие воздуховодов вентиляционных металлических ТУ 36 736 93 предусматривает возможность транспортировки газовоздушных смесей с относительной влажностью, не превышающей 60-80 процентов, и температурой не более +80 ۫С. Системы вентиляции с такими показателями подходят для эксплуатации в бытовых условиях.

Для бытовой системы подачи воздуха достаточно трубы с тонким покрытием цинка

Если возникает необходимость в транспортировке более горячего воздушного потока, используют жаростойкую или чёрную сталь. Когда же предполагается организовать перемещение особо агрессивной газовоздушной смеси, в том числе влажной, устанавливаются воздуховоды, изготовленные из стали, покрытой слоем полимера, коррозионно-стойкой тонколистовой стали или алюминия.

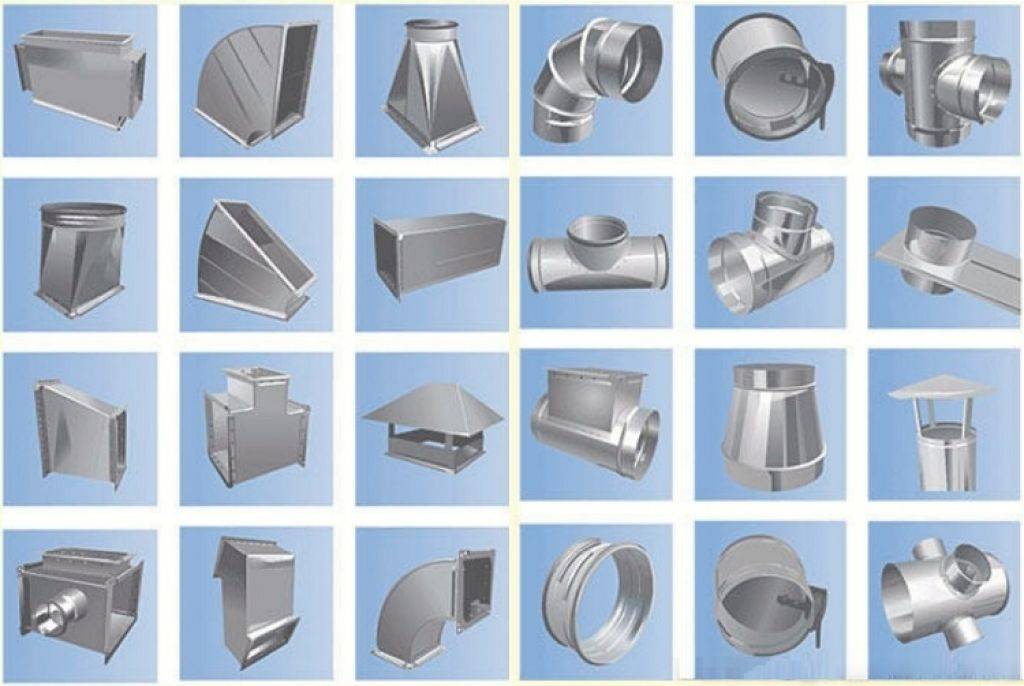

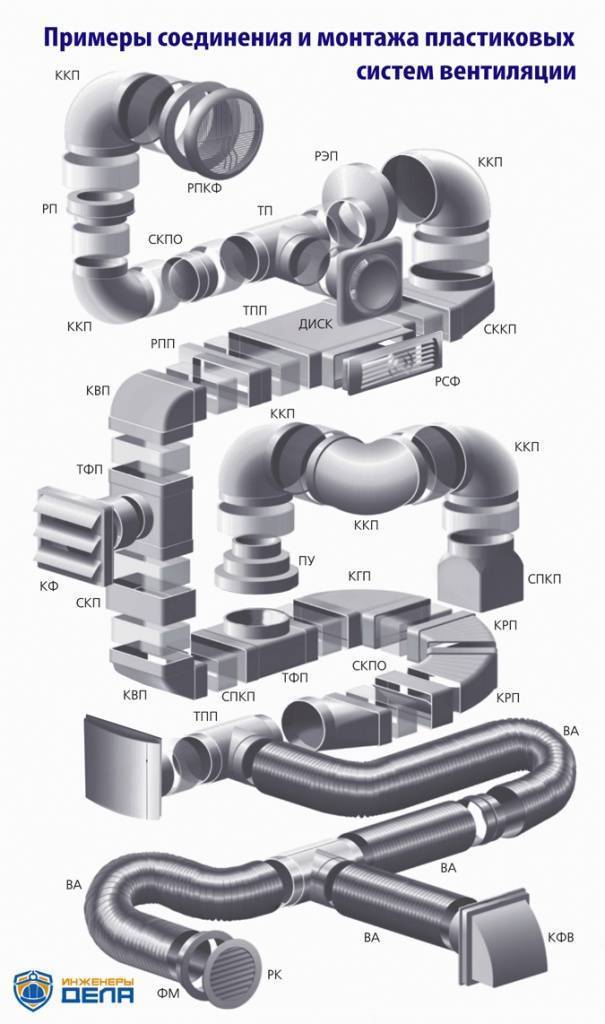

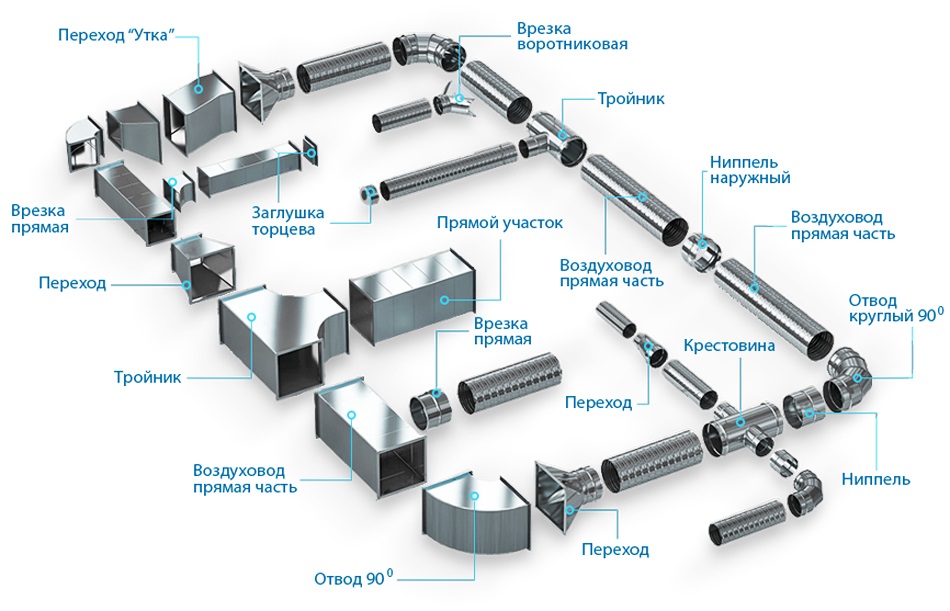

Соединительные элементы — фитинги

Пластиковые фитинги помогут собрать магистраль нужной конфигурации. Для соединения труб или коробов, поворота магистрали под нужным углом используют следующие фитинги для вентиляции»

1. Прямой угол под 90 градусов.
2. Угол поворота на 45 градусов.
3. Тройниковое ответвление под 90 или 45 градусов.
4. Крестовина.
5. Соединительная муфта.

В каталоге фитингов различных производителей имеются различные сборочные компоненты, позволяющие составить любую вентиляционную трассу. Например, для подключения вытяжки, расположенной над кухонной плитой, необходимо повернуть канал вентиляции под прямым углом, пользуясь угловым отводом. Далее прямой участок трубы нужно повернуть в сторону отверстия вытяжной шахты. Для этого используют поворотный соединительный элемент.

Основные виды

Прежде всего, требует конкретизации понятие «пластик». Ведь под этим термином скрывается весьма обширная группа материалов, которые могут существенно различаться по своим характеристикам. В изготовлении воздуховодов наиболее широко применяются следующие полимерные материалы:

• Полихлорвиниловый полимер (ПВХ). Его главное достоинство – широкий диапазон температур, при которых материал не теряет своих свойств. ПВХ способен выдержать и мороз в -30°C, и жару в +70°C. Поэтому трубопроводы из поливинилхлорида можно устанавливать в помещениях, не оборудованных отоплением.
• Фторопласт (ПВДФ). Обладает еще большей устойчивостью к колебаниям температур, а также хорошо переносит воздействие кислот.
• Полипропилен (ПП). Еще один полимер, отлично переносящий действие агрессивных кислот. Щелочи, кислоты, органические растворители не способны нанести урон воздуховоду из полипропилена.
• Полиэтилен низкого давления (ПНД). Главное достоинство материала – хорошая пластичность и гибкость. Благодаря этому ПНД отлично подходит для изготовления сложных форм. Однако на холоде материал становится хрупким и может трескаться. Поэтому воздуховоды из полиэтилена можно оборудовать только в отапливаемом помещении.

Свойства полимеров необходимо учитывать при проектировке вентиляционной системы. Например, для снабжения свежим воздухом жилых помещений или офисных зданий будет вполне достаточно коробов из полиэтилена. Для горячих цехов хорошо подойдут вентиляционные магистрали из ПВХ или ПВДФ. А для кухонной вытяжки оптимальным материалом станет полипропилен.

Сечение вентиляционного воздуховода также имеет значение. Разберем плюсы и минусы каждой разновидности более подробно:

Прямоугольные

Воздуховоды этого типа обладают важным преимуществом в области размеров: они занимают меньше места под потолком и имеют более привлекательный вид. Если планируется спрятать вентиляционные каналы под подвесным потолком, прямоугольные воздуховоды позволят сэкономить 5, а иногда и 10 см высоты потолков.

Еще одно важное преимущество – простота монтажа. Пластиковые секции легко собираются без применения специальных инструментов

При необходимости секцию можно обрезать, обеспечив нужную длину.

Использование литых деталей также повышает механическую прочность.

К сожалению, эти преимущества приходится оплачивать несколькими особенностями, которые приходится учитывать при выборе:

• Материала на создание секции прямоугольного сечения уходит больше, чем на изготовление круглой трубы (при равной пропускной способности). А значит, каждая секция и вся система в целом будет более тяжелой. Да и стоимость будет несколько выше.
• При прохождении через прямоугольную трубу воздух шумит сильнее, чем при движении по круглой трубе. Поэтому уровень шума в помещении с такой системой будет несколько больше. Конечно, разница не слишком велика, но для некоторых помещений (например, звукозаписывающих студий, концертных площадок, акустических лабораторий) разница будет уже заметна.
• При создании длинных магистралей придется вставлять секции круглого сечения, чтобы встроить в них вентиляторы канального типа для дополнительного усиления воздушного потока.

Но для многих помещений система вентиляции, построенная с использованием воздуховодов прямоугольного сечения, будет оптимальной.

При необходимости можно выполнить переход с секции одного типа на другой при помощи переходного элемента.

Круглые

Круглая форма вентиляционных каналов является более традиционной. Ее главный недостаток – сравнительно большие размеры по всем направлениям измерения (длине, ширине, высоте). Требования к размерам свободного пространства, пригодного для установки круглых труб больше почти в два раза, чем к пространству для установки прямоугольных воздуховодов.

Однако этот недостаток окупается целым рядом преимуществ:

• Наименьшие потери в скорости потока воздуха. А значит, можно создавать более длинные каналы без установки дополнительных вентиляторов для нагнетания воздушного давления.
• Низкий уровень шума.
• Возможность крепежа при помощи стандартных фиксирующих элементов.
• Большой выбор вентиляционной аппаратуры, имеющей именно круглые выходные отверстия.
• Сборка без швов и изометрия изделий обеспечивает равную устойчивость к нагрузке, с какой бы стороны та не была приложена.

Благодаря меньшему количеству материала, затрачиваемого на изготовление, вентиляционные трубы круглого сечения весят меньше, а стоят – дешевле.

Вот почему круглые воздуховоды не уступают окончательно своих позиций и плотно удерживают определенную нишу рынка товаров для создания вентиляционных систем.

Советы по выбору

Выбирая подходящую модель воздуховода, нужно руководствоваться соответствием его технических характеристик условиям эксплуатации объекта и данным проектного расчёта:

• Площадью помещения.
• Температурным режимом.
• Химическим составом и уровнем влажности транспортируемой среды.
• Типом вентиляции (естественная или принудительная).
• Мощностью вентиляционного оборудования и давлением, создаваемым им в контуре.
• Целевой скоростью движения воздушного потока.

Обозначенные особенности предопределяют материал вентканала, его протяжённость, извилистость, толщину стенок и диаметр:

• Для обустройства вентиляционных магистралей с функцией подачи (отведения) охлаждённого или горячего воздуха выбираются термоустойчивые материалы – сталь, ПВХ (поливинилхлорид) или ПВДФ (фторопласт).
• Полипропиленовые трубы устойчивы к щелочам, кислотам и органике. Нагрев от кухонной плиты они также выдержат. Это позволяет их использовать при монтаже кухонной вытяжки.
• При установке воздуховодов в помещениях с повышенной влажностью (ваннах, банях, бассейнах и пр.) приоритет следует отдавать пластику или нержавейке.
• Для прокладки вертикальных контуров используются только жёсткие конструкции.
• При покупке гибких или полужёстких гофрорукавов учитывается их длина в растянутом состоянии.
• В полуподвальных и цокольных помещениях используются только жёсткие трубы.

Для определения диаметра вентиляционного трубопровода применяются различные формулы и таблицы.

Что лучше для вентиляции: круглый или прямоугольный воздуховод

Если на поставленный вопрос отвечать с точки зрения эффективности, то круглые, безусловно, лучше. Сравнивая пропускную способность при одинаковой площади сечения, то круглые выигрывают. Благодаря минимальному сопротивлению, скорость движения воздушных масс в них выше. В прямоугольных по углам создаются ненужные вихревые потоки, снижающие скоростные показатели.

Если в приоритет ставить эстетику, то воздуховоды прямоугольной конфигурации вне конкуренции. Они компактны и не бросаются в глаза, а при необходимости их спрятать, легко скрываются под навесным (натяжным) потолком. Однако для компенсации недостаточности скоростного режима следует выбирать модели с диаметром чуть больше расчётного или же придётся вентиляцию делать принудительной.

Соединяем воздуховод с вентиляционной системой

Как замаскировать устройство

Установленная система вряд ли придаст вашему интерьеру привлекательный вид. Именно по этой причине конструкцию рекомендуют прятать. Ниже будут представлены материалы , которые помогут прикрыть воздуховод

• Декоративный короб.
• Короб из гипсокартона

На самом деле есть люди, которые особо не раздумывают над маскировкой.

Как обойтись без воздуховода

Кондиционеры без воздуховода имеют плюсы и минусы. В столовой можно спроектировать вытяжную систему, которая осуществляет рециркуляцию. В таком случае вам не придется устанавливать воздуховод. Отработанные воздушные массы проходят через фильтры.

После чего они появляются в кухонном пространстве. Вытяжка, которая работает без воздуховода, имеет  большое количество преимуществ. К ним относятся: простота монтажа, бесшумность работы, доступная цена.

Однако данная модель имеет свои недостатки:

• Необходимость замены угольного фильтра.
• Узкий выбор в плане дизайна.

Проточные вытяжные системы эффективны при наличии притока чистого воздуха.

Какие функции выполняет обратный клапан?

Никто не исключает возможности проникновения  воздуха с улицы. Обратный клапан поможет задержать  воздушные потоки, приходящие извне. Однако принудительная вытяжка испарений работает независимо от такого устройства.

https://youtube.com/watch?v=-ZS-mBZeWcE

Классификация пластиковых воздуховодов для вентиляции

Рассмотрим более подробно классификацию.

Профессионалы привыкли разделять воздуховоды по нескольким признакам:

• материал изготовления;
• форма сечения;
• уровень жесткости;
• диаметр.

Прежде чем перейти к особенностям монтажа, необходимо разобрать основные технические характеристики каждого вида.

В качестве материала для изготовления воздуховодов применяют четыре вида пластика:

Поливинилхлорид — простой, удобный бюджетный вариант. Материал очень легкий и при этом достаточно прочный. Диапазон рабочих температур — от -30 °С до +70 °С.

Вентиляционные трубы ПВХ могут применяться в помещениях, не имеющих отопления, но частые резкие перепады температур приведут к появлению трещин.

Изделия нельзя нагревать выше 150 градусов, так как это приведет к деформации, ухудшению аэродинамических свойств и выделению токсичного хлора.

Фторопласт (ПВДФ) — по своим свойствам близок к первому типу. Рабочие температуры —  от -40 °С до +139 °С. Устойчив к воздействию органических кислот.

Полипропилен (ПП)— очень прочный материал, отличный диэлектрик, не впитывает влагу, выдерживает воздействие многих химических веществ (органических кислот и щелочей).

Самый значительный недостаток – быстрая воспламеняемость, максимальная рабочая температура — +85 ºС.  Для установки в кухне используют более дорогую и термоустойчивую модификацию с антипиреновыми добавками – PPS.

Полиэтилен низкого давления —  хорошо сопротивляется растяжению, отличается гибкостью, плохо переносит температуры ниже нуля.

Выбирая материал, нужно учитывать нагрузку на воздухопровод. Например, для организации кухонной вытяжки предпочтительнее использовать полипропиленовые воздуховоды. Если подразумевается контакт с горячим воздухом, подойдут изделия из фторопласта.

По форме сечения пластиковые воздуховоды подразделяются на:

• круглые;
• плоскоовальные;
• прямоугольные;
• плоские.

Форма сечения вентиляционных труб прежде всего оказывает влияние на удобство сборки конструкции и уровень создаваемого во время работы шума.

Воздуховод круглый пластиковый работает почти бесшумно за счет того, что воздух, двигаясь по гладким каналам, фактически не сталкивается с препятствиями (за исключением соединений под углом). Однако могут возникнуть сложности с установкой.

Усовершенствованной разновидностью круглого сечения считается плоскоовальное. Немного приплюснутая форма получается в результате прогона круглых моделей через специальные механические катки.

Модернизированная конфигурация облегчает процесс установки конструкций в труднодоступных местах: между перекрытиями, над подвесным потолком.

При открытом монтаже воздуховод за счет сглаженной формы может стать элементом декора и аккуратно вписаться в интерьер.

Прямоугольные каналы отличаются удобством монтажа, легко фиксируются на любой гладкой горизонтальной или вертикальной плоскости. Воздуховод прямоугольный из ПВХ хорошо прилегает к стене, потолку или стенкам мебели, его легко спрятать.

Недостаток прямоугольной конфигурации в разделении воздушных потоков с созданием зон турбулентности. Работа вентиляции сопровождается хорошо слышимым гулом.

Плоские пластиковые воздуховоды похожи на предыдущие, минимальное соотношение высоты и ширины составляет 1:2 (например, 60 мм на 120 мм). Удобно соединяются, компактны.

Менее шумные, так как создают меньше препятствий движению воздуха, чем предыдущий тип. Использование плоских воздуховодов для механической вентиляции позволяет установить вытяжное оборудование небольшой мощности.

По степени жесткости  трубы делятся на два типа:

• собственно жесткие;
• гибкие гофрированные.

Вентканалы первого вида представляют собой обычные трубы, для их соединения и изменения направления требуются дополнительные переходники.

Гофра — гибкие гофрированные модели из полиуретана или полиэтилена низкого давления. Легко изгибаются в нужном направлении, устойчивы к механическим воздействиям.

По диаметру трубы условно делятся на узкие, средние и широкие. Значения этого показателя влияют на объем проходящего по каналам воздуха и скорость воздухообмена.

При выборе подходящих конструктивных деталей нужно опираться на утвержденные строительные нормы, учитывающие специфику различных помещений.

ГОСТ

Как уже говорилось выше, все вентиляционные воздуховоды изготавливаются по определенному государственному стандарту. При этом для изготовления используются оцинкованные листы, которые выпускаются под разными ГОСТами. В основе классификации лежат условия эксплуатации самих вентиляционных труб. К примеру:

1. Если по вентиляции прогоняется воздух влажностью не более 60% и температурой не больше +80С, то для воздуховодов используется оцинкованный лист, изготовленный по ГОСТу 14918-80. При этом используется материал толщиною 0,5-1 мм.
2. Если параметры перемещаемого воздуха или газов – до +500С, при этом в их составе есть активные химические компоненты, тогда вентиляция собирается из труб, изготовленных из жаростойкой и коррозионостойкой стали, которую производят по ГОСТ 5632-72.

Обозначение ГОСТов производится в сертификате качества, который выдается на каждую партию оцинкованного листа.

Правила монтажа воздуховодов

схема монтажа воздуховода на фланцевом соединении

Перед монтажными работами вентиляционная система делится на укрупненные блоки, длинна одного узла не может превышать 15 метров. Узлы собирают по следующему алгоритму:

1. Отмечают места отверстий и креплений на воздуховодах вентиляции и фасонных элементах.
2. Проделывают отверстия.
3. Устанавливают фиксаторы и крепят их болтами, все стыки герметизируются специальными составами или лентой.
4. Фасонные элементы и воздуховоды вентиляции монтируют в укрупненные узлы.
5. Закрепляют хомуты и крепеж.
6. Поднимают готовый узел и подвешивают на готовые крепеж.
7. Прикрепляют к установленному раньше участку воздуховода вентиляции, по диаметру стыки герметизируют.

Монтаж гибких и полужестких воздуховодов вентиляции проще по сравнению с жесткими оцинкованными

Трубы значительно легче, повороты и изгибы не требуют специальных работ, особое внимание следует уделить соединениям воздуховодов вентиляции, утеплению и герметизации швов

• Перед монтажом гибкий воздуховод полностью растягивается;
• Прохождение через стены осуществляется только с помощью специальных переходников (гильз);
• Воздуховод не должен соприкасаться с трубами отопления;
• Протягивая гибкий воздуховод, необходимо соблюдать направление движения воздуха, указанное на трубе и упаковке;
• Радиус изгиба гибкого воздуховода должен составлять не менее 2 диаметров;
• Для соединения участков между собой используется фольгированный скотч, хомуты из пластмассы, подвесы, зажимы и т.д. Все стыки обязательно герметизируются;
• Размер воздуховода для вентиляции должен совпадать с диаметром хомута, если подобран слишком маленький хомут, пережимается внутреннее сечение;
• Расстояния между креплениями вентиляционных воздуховодов может составлять 1 метр при горизонтальном размещении и 1,8 м при вертикальном;
• Допустимое провисание гибкой трубы составляет 5 см на метр длинны.

Видеоролик о монтаже бесфланцевого жесткого воздуховода:

https://youtube.com/watch?v=fuiKVnxqyIo

Особенности монтажа

Независимо от типа и возлагаемых на вентсистему функций, главную задачу, которая заключается в перегонке воздуха‚ осуществляют специальные каналы. Исходя из всех возможных работ по установке конструкции, наиболее затруднительным моментом считается крепление воздуховодов. Нарушив основную технологию‚ получите систему, в которой обязательно со временем случится сбой.

К основополагающим правилам относятся:

• монтаж возможен при полном растяжении трубы;

• провисание рукава недопустимо;

• заземление конструкции выполняется в обязательном порядке;

• участки с высотой более 2 этажей не допускают использование гибких воздуховодов;

• установка на участках, которые проходят через стену, требуют применения переходников и металлических гильз.

При монтаже фиксировать воздуховоды можно при помощи шпилек и дополнительных элементов: профилей, траверсов, хомутов, перфоленты. Каждый тип трубы требует индивидуального подхода.

Во время установки воздуховодов тщательно следуйте правилам техники безопасности, так как конструкции достаточно массивные. Подбирайте для работы крепкие леса и подмости. Нежелательно проводить монтаж с лестницы или стремянки, особенно если нет страховки. Теплоизоляцию нужно выполнять только в перчатках. А при резке пригодятся очки, которые защитят от попадания минеральной ваты. Следуя этим простым правилам, можно обезопасить себя от возможных травм при монтаже.

Правильное монтажное расстояние между воздуховодами и элементами системы

При монтаже воздуховодов необходимо соблюдать определенные правила в отношении расстояния между самими воздуховодами и другими элементами системы. Это позволит обеспечить эффективную работу системы и предотвратить возможные проблемы в будущем. Рассмотрим основные правила монтажа.

1. Расстояние между воздуховодами:

• Горизонтальные воздуховоды должны быть установлены на расстоянии не менее 100 мм друг от друга. Это позволит обеспечить нормальное движение воздуха и предотвратить его замешивание.
• Вертикальные воздуховоды должны быть установлены на расстоянии не менее 200 мм друг от друга. Это также позволит обеспечить нормальный поток воздуха и избежать нежелательных перекрестных потоков.
• Если воздуховоды разного диаметра пересекаются, необходимо установить их на расстоянии не менее 300 мм друг от друга. Это поможет избежать турбулентности и перекрытия потока воздуха.

• Расстояние между воздуховодами и стеной или плиткой должно быть не менее 50 мм. Данное расстояние позволит легко осуществлять монтаж и обслуживание воздуховодов, а также предотвращает возможность повреждения системы.
• Расстояние между воздуховодами и препятствиями (трубопроводы, электрические кабели и т.п.) должно быть не менее 100 мм. Это предупредит возможность повреждения воздуховодов и обеспечит нормальный приток и отток воздуха.
• Если воздуховоды пересекаются с другими элементами системы (например, потолочными балками или системами отопления), необходимо установить расстояние не менее 200 мм. Это предотвратит перекрытие потока воздуха и поможет обеспечить нормальную работу системы.

Соблюдение этих правил монтажа позволит создать эффективную систему вентиляции и кондиционирования воздуха, обеспечить нормальный приток и отток воздуха, а также снизить возможность поломок и повреждений. В случае сомнений или необходимости дополнительной информации, всегда лучше обратиться к профессионалам в данной области.

Рекомендации по монтажу

Для организации надежной и эффективной системы воздухообмена нужно покупать комплектующие одного производителя. Предварительно составляется схема расположения труб и других компонентов. Каналы могут находиться на потолке или в верхней части стен.

Рекомендации по установке:

• крепление должно быть с резиновыми подкладками, это поможет избежать появления шума при работе системы;
• фиксация выполняется к несущим стенам или межкомнатным перегородкам;
• нужно предусмотреть ревизионные люки для проверки состояния магистрали или ее очистки.

После монтажа нужно проверить работоспособность воздуховодов в различных режимах

Важно, чтобы стыки труб и других компонентов были герметичны

Размеры труб для воздуховодов

Чтобы правильно рассчитать необходимый объем подаваемого в помещение воздуха, следует руководствоваться рекомендациями СНиП 41-01-2003 и МГСН 3.01.01. Здесь также прописаны предельные нормативы скорости воздуха. Для жилых помещений с естественной системой вентиляции – не более 1 м/с, с принудительной – 3-5 м/с.

Промышленные предприятия выпускают большой ассортимент типоразмеров, позволяя подобрать подходящие элементы для строительства воздуховодов любой сложности:

• Элементы круглого сечения имеют габариты от 100 до 2000 мм.
• Размеры прямоугольных конструкций варьируются от 100 до 3200 мм.

Материалы для изготовления воздуховодов: преимущества и ограничения

Воздуховоды, используемые для вентиляционных систем, могут быть изготовлены из различных материалов. Каждый материал имеет свои преимущества и ограничения, которые следует учитывать при выборе. Рассмотрим некоторые из них:

Металл

Преимущества:

• Высокая прочность и долговечность материала;
• Устойчивость к воздействию высоких температур и огня;
• Возможность использования в условиях повышенной влажности;
• Удобство монтажа и демонтажа воздуховодов из металла.

Ограничения:

• Высокая стоимость материала и его обработки;
• Требование к использованию специализированных инструментов для монтажа;
• Возможность образования конденсата на поверхности металлических воздуховодов.

Пластик

Преимущества:

• Низкая стоимость материала и его обработки;
• Легкий вес, что облегчает транспортировку и монтаж;
• Устойчивость к химическому воздействию;
• Отсутствие образования конденсата на поверхности пластиковых воздуховодов.

Ограничения:

• Меньшая прочность и долговечность по сравнению с металлическими воздуховодами;
• Ограниченная устойчивость к высоким температурам;
• Не рекомендуется использовать в условиях повышенной влажности и огня.

Комбинированные материалы

Преимущества:

• Комбинируются преимущества металлических и пластиковых воздуховодов;
• Позволяют решить специфические задачи воздуховодостроения;
• Удовлетворение требованиям безопасности и энергоэффективности.

Ограничения:

• Более сложная конструкция и монтаж по сравнению с однотипными воздуховодами;
• Высокая стоимость в сравнении с однородными материалами;
• Не всегда достижимость желаемого результата.

При выборе материала для изготовления воздуховодов необходимо учитывать характеристики вентиляционной системы, условия эксплуатации и доступный бюджет. Комплексное подход поможет выбрать наиболее подходящий материал и обеспечить эффективную работу воздуховодов в течение длительного срока.
