Способы крепления проводов в штробе перед штукатуркой

Крепеж в зависимости от типа материала основания

От материала основания, на которое выполняют крепление, зависит способ монтажа кабеля.

Различают следующие виды креплений:

• стальные крепежные элементы, забиваемые или завинчиваемые в стену (потолок);
• дюбели, распорные анкеры, которые вставляются в предварительно просверленные отверстия;
• клеящие составы и монтажные смеси.

Проще всего, если основанием служит дерево, либо иной мягкий материал. Для монтажа креплений тут может оказаться достаточно молотка, строительного степлера или шуруповерта. В подобных случаях используют распорные анкеры для гипсокартона, самонарезающие шурупы, гвозди, скобы.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте. Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию. После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Разметка

Вопросы штробления и прокладки электрокабеля решаются на начальном этапе ремонта помещения, еще до декоративного оформления стен. Будущие кабель-каналы размечаются на стенах с помощью уровня, карандаша и линейки. Разметка начинается от мест установки распределительных щитков, распредкоробок, выключателей, розеток. Далее намечается путь укладки проводов.

Правила размещения элементов электросети:

• проводка прокладывается строго горизонтально или вертикально;
• проводка прокладывается под потолком, к выключателям (розеткам) заводится от распредкоробок по вертикальным каналам по стене;
• диагональная укладка кабеля не допускается; прокладка в наклонных каналах возможна только на лестничных маршах и чердачных помещениях при условии укладки параллельно плоскости помещения;
• размер штробы зависит от количества и размеров закладываемых электропроводов;
• провода размещаются ниже потолка, балок перекрытия на расстоянии двадцать или тридцать сантиметров, от углов помещения на удалении не ближе десяти сантиметров, в местах нахождения всевозможных труб не ближе пятидесяти сантиметров.
• электророзетки оборудуются на высоте не ниже чем 30 сантиметров от уровня полав, а под выключатели – не ниже 90 сантиметров.

Способы крепления кабеля

Здравствуйте, в этой статье я расскажу вам, способы крепления кабеля к стене и на потолок.

Существует два типа монтажа электропроводки: открытый и скрытый, и для каждого типа можно выбрать определенный способ крепления проводов к стене. Ниже мы подробно рассмотрим все существующие способы крепления, а также приведем плюсы и минусы каждого из них.

Открытый электромонтаж

Для монтажа открытой электропроводки кабель крепится на готовые стены с декоративной отделкой.

Чаще всего, данный тип электромонтажа используют в деревянных домах и постройках на дачных участках, а также в гаражах.

Для крепления проводов непосредственно на стены используют следующие приспособления — кабельные каналы, клипсы или специальные фарфоровые изоляторы. Давайте подробней рассмотрим каждое из приведенных материалов.

Кабель-каналы

Сегодня широко распространено применение специальных пластиковых каналов для крепления проводов и кабелей. Во-первых, кабель-каналы имеют невысокую цену, во-вторых, выглядят аккуратно, и, самое главное, позволяют закрепить несколько проводов в одном месте.

Для самостоятельного монтажа проводов в кабель-каналы необходимо лишь закрепить пластиковый короб на стене, используя саморезы. Также завод-изготовитель выпускает специализированные соединения для крепления нескольких кабелей в одну линию.

После закрепления кабель-канала поместите в него все кабели и закройте переднюю крышку, просто защелкнув ее.

Пластиковые трубы ПВХ и гофрированная трубка

Трубы и гофры для протяжки в них проводов выпускаются следующих размеров 16 20 25 32 40 50 мм. Они предназначены для защиты электрических проводов и кабелей от механических повреждений на стадии ремонта и эксплуатации помещения, а так же необходимы по пожарной безопасности.

Крепление трубы ПВХ и гофрированной трубки осуществляется при помощи клипс и железных скоб идентичного размера.

Чтобы протянуть кабель ВВГнг 3х1.5 на длину от 1 метра, вам понадобится гофра 16 диаметра и клипсы на 16. Отмерьте необходимую длину гофрированной трубки и отрежьте ее ножом, внутри должна быть стальная проволока. После этого один конец стальной проволоки прикрепите к кабелю ВВГнг 3х1.5, а другой конец к жестко закрепленному основанию (труба отопления и т.д.).

Натяните стальную проволоку со стороны кабеля и, взявшись за гофру, потяните вперед, и кабель начнет затягиваться вовнутрь. Когда кабель выйдет из другого конца гофрированной трубки стальную проволоку можно отрезать.

Для кабелей другого сечения подбирайте гофру так, чтобы кабель без усилий мог пройти вовнутрь и не разорвать ее, но если это произошло, соедините два куска и замотайте изолентой (после затяжки кабеля).

При использовании трубы ПВХ длиной более 10 метров используйте стальную проволоку 2мм или 3мм, предварительно затянув ее внутрь трубы (после монтажа всей трассы). Чтобы сделать угол или обойти препятствие используйте гофру и соединительные муфты идентичного размера. Также соединительные муфты необходимы при соединении труб между собой.

Клипсы и железные скобы

Использование клипс или скоб для крепления проводов подходит только для монтажа электропроводки в пластиковых трубах ПВХ или в гофрированной трубке. Железные скобы применяют когда необходимо закрепить тяжелый участок, т.к. клипса может не выдержать.

Крепление клипс осуществляется быстрее, чем скоб, потому что при монтаже трех труб или гофр, нам понадобится сделать отверстия для каждой скобы, а для трех клипс только два отверстия, т.к. клипсы можно соединять между собой.

Крепление к столбам и стенам при воздушном способе монтажа

Далеко не всегда провода полностью лежат на конструкциях. Немалый объем разводки выполняется воздушными линиями. Это необязательно магистральная высоковольтная прокладка. Провода протягивают по воздуху между отдельными постройками на предприятиях, между домами городов и поселков.

Возникающие при этом трудности заключаются в том, что токопроводящие жилы кабелей изготавливают из меди или алюминия. Металлы эти мягкие, на больших расстояниях не способны выдержать усилия от веса и натяжения кабеля. То же касается и изолирующего покрытия. Оно сделано из прочного пластика, однако, растягивается под большим весом. Более того, высокую нагрузку нейлон или силикон изоляции могут не выдержать и порваться.

Само крепление провода к столбу или стене должно быть надежным, не создающим при этом риска повреждения изоляции или самой токопроводящей жилы.

Выходов из ситуации несколько:

1. На больших промежутках для крепления используют предварительно натянутые тросы или стальные ленты, к которым провода крепят с помощью специальных хомутиков.
2. Используют технологию СИП — самонесущих изолированных проводов. Это обычный кабель, однако, кроме токопроводящих жил, он имеет внутри прочный стальной тросик, который воспринимает основную нагрузку.
3. Если прокладка выполняется на небольшие промежутки, где хватает прочности самого кабеля, используют специальные анкерные крепления. Они аккуратно, но надежно удерживают кабель, не повреждая его.

Как правило, без системы дополнительного подвешивания прокладывают времянки или неответственные элементы сети.

Современные приспособления для крепления кабеля просты и надежны. А способ их использования обычно интуитивно понятен даже неспециалисту. Но не стоит этим обманываться. Электромонтажные работы –– сложное и ответственное дело, заниматься которым должны специалисты. Разумеется, заменить лампочку в светильнике или подвесить бытовую люстру не проблема для домашнего мастера. Но если речь идет о серьезных монтажных работах, дело лучше доверить профессионалам.

Для чего фиксируется проводка

Крепление электропроводки необходимо во всех случаях, независимо от способа ее монтажа. Скрытая прокладка требует надежной фиксации провода внутри штробы, чтобы кабель не выходил за ее края и не мешал проведению штукатурных и отделочных работ.

При использовании открытого способа, проводники также необходимо закреплять по всей линии прокладки, а уже потом закрывать их коробами и другими декоративными элементами. То же самое касается прокладки под натяжными или подвесными потолками. В этом случае штробы не требуются, а провода закрепляются вдоль трассы и скрываются под отделкой. Крепление кабельных линий осуществляется в стенах, изготовленных из различных материалов – кирпича, бетона, дерева, гипсовых плит. Поэтому для работы обязательно потребуется дрель или перфоратор, а в качестве фиксаторов лучше всего воспользоваться дюбель-хомутами.

Крепление в непрочном материале

Современным решением для любых стен, а особенно для изготовленных из непрочных и рыхлых материалов, является «химический анкер». Это сложный химсостав, ориентированный на материал стены. Он заливается в отверстие в стене, в которое уже вставлен металлический элемент конструкции крепежа. Это может быть шпилька с резьбой, обрезок арматуры, специализированная деталь. После застывания химсостава к этому элементу можно крепить любую подвеску. Способ позволяет создать подвеску для очень тяжёлых нагрузок – в несколько тонн.

ФОТО: avatars.mds.yandex.netВарианты крепления на основе химического анкера

Крепление кабеля к стене

При монтаже кабеля используются различные способы крепежа. Все зависит от конкретных условий, финансовых возможностей и вкусов хозяев помещений. При выполнении этих работ все должно быть надежно зафиксировано, изоляция не нарушена, а внешний вид соответствовал окружающей обстановке и был благоприятным.

Для правильного закрепления кабеля на бетонной стене рекомендуется использовать метод крепления кабеля в штробе. Сначала создайте штробу в бетоне с помощью штробореза или перфоратора. Затем уложите кабель в получившуюся штробу, обеспечивая надежное крепление и защиту от механических повреждений

Важно также правильно утеплить и закрыть штробу для безопасности и эстетического вида

Виды крепления кабеля и проводов к стене

Материалы, из которых изготовлены стены и потолки, могут иметь различную плотность и структуру. Кабель, в зависимости от поставленной задачи, полностью или частично можно «спрятать» в штробах (канавочные углубления), пластиковых трубах, гофрах или специальных лотках. А если в этом нет большой необходимости, следует закрепить его более аккуратно.

Все это можно выполнить с помощью самых разнообразных приспособлений. Постараемся более подробно рассмотреть наиболее распространенные виды крепления.

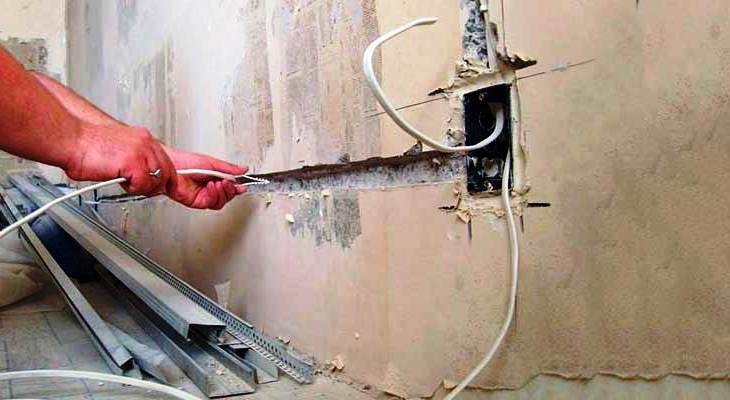

Укладка провода в штробу

По окончании изготовления штроб они вычищаются от пыли. Производится замер равномерности глубины проложенных борозд, отсутствия выступов. Их наличие не обеспечит безопасность укладки проводки. Коробки не устанавливаются до проведения окончательной отделки стен. Первоначально укладываются и замазываются кабеля в штробах. В местах размещения коробок оставляют 1 0 или 1 5 сантиметров, не закрепленных проводов. Не нужно путать с концами провода, оставляемыми для коммутации в коробках.

Проводка в штробе должна быть уложена параллельно. Не допускается скручивание кабелей между собой.

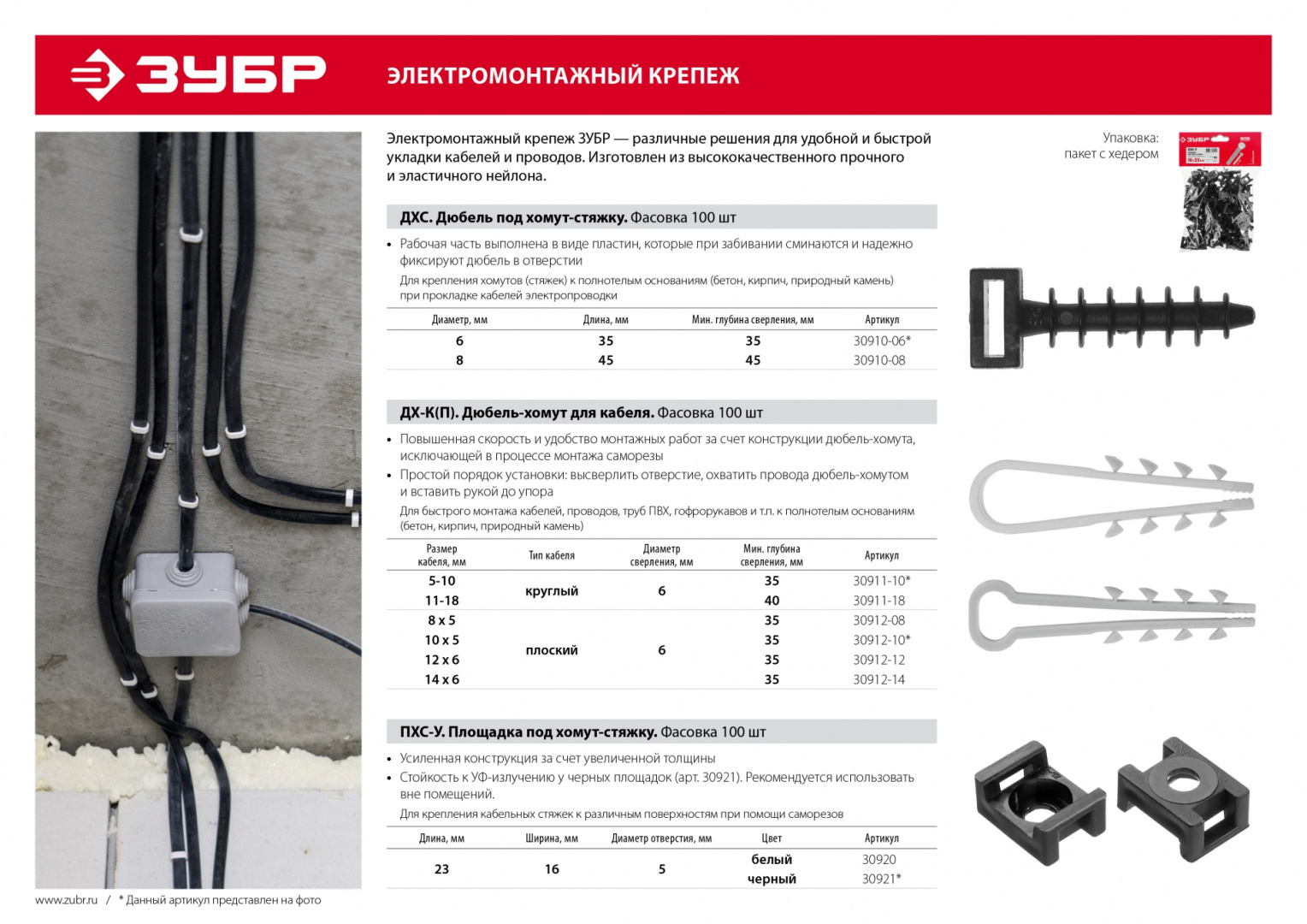

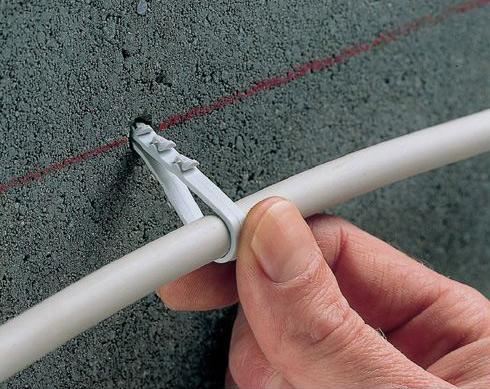

Дюбель-хомуты

Дюбель-хомут это пластиковый крепеж, с его помощью можно закрепить кабель на различных поверхностях: бетон, кирпич, пеноблок, газобетонный блок.

Дюбель-хомуты выпускают следующих размеров: 5-10, 11-18, 19-25.

Диам. обхвата, мм	Диам. сверла, мм	Мин. глубина сверления
5 – 10	6	35
11 – 18	6	40
19 – 25	6	45

Пример крепления кабеля ВВГнг 3х1,5 дюбель-хомутом в штробе или без

1. Возьмите перфоратор с буром 6мм и просверлите отверстия в стене или на потолке с шагом 30 см друг от друга
2. Выпрямите кабель, чтобы он ровно прилегал к стене без разворотов и заломов
3. Возьмите дюбель-хомут размером 5-10
4. Закрепите кабель к стене хомутом

Как найти проводку под отделкой

Иногда при ремонте требуется знать, где под штукатуркой проходит электропроводка. Например, если собираетесь сверлить стену и боитесь повредить кабель. Или надо найти повреждения проводки. Также, когда собираетесь перенести расположение розеток и выключателей, обнаружить провода поможет схема разводки.

Но если схема не была сделана ранее, то определить, где скрытые провода, можно несколькими способами:

• мы уже знаем, что согласно СНиП, кабели всегда прокладывают только по прямым горизонтальным или вертикальным линиям, строго под 90°; поэтому от розеток или распредкоробок они могут идти только в этом направлении;
• уловить электромагнитные волны можно с помощью приборов, называемых искателями; наиболее распространенными и недорогими являются электростатические устройства, однако их используют только в сухих помещениях при отсутствии металлических конструкций; более надежными являются электромагнитные приборы, металлоискатели, мультиметры или сканеры;
• на небольших участках можно воспользоваться индикаторными отвертками со светодиодами или светозвуковой сигнализацией;
• использование обычных радиоприемников или микрофонов малоэффективно. Если вы и услышите помехи от электропроводки, то погрешность будет большая, +-15 см;
• найти провода без приборов можно, осмотрев стену – если штробы заделаны неаккуратно, на стене (без обоев) видны небольшие выступы. Это относится и к панельным домам. В них часто кабели шли на стыке плит стен и потолков.

Для определения места повреждения кабеля есть эффективный способ. В этом видео показано, как найти место короткого замыкания с помощью радиоприемника.

Закрепление проводки

Как же закрепить кабель в штробе? Зафиксировать кабель можно при помощи следующих методов:

1. С использованием перфорированной полосы. Именно такой способ зачастую использовался при постройке «хрущевок». Крепление провода в штробе выполняется с использованием дюбелей. Это довольно надежный метод, он удержит проводку вне зависимости от количества кабелей.
2. Иногда крепеж производят алюминиевой проволокой. Ее можно приобрести практически в любом магазине электроники. Соорудить ее своими руками также не составит особого труда. Для крепления проволоку пробивают посередине и прикручивают ее к нижней части штробы. Кабели крепят к верхней полосе, концы загибаются пассатижами, тем самым создавая прочный замок. Способ довольно трудный, но довольно экономный.
3. Закрепить провод можно при помощи алебастра. Для этого проводка тянется по штробе и фиксируется при помощи раствора. Недостатком такого метода является необходимость разводить смесь в небольших количествах из-за ее быстрого высыхания.
4. Самым эффективным методом является крепеж проводки к штробе с использованием дюбель-хомута с установочным размером 6 мм. На его окончании имеется петля, которая помогает в удержании проводки и позволяет существенно облегчить процесс монтажа. Для его осуществления необходимо пробить несколько отверстий и затем с помощью дюбель-хомутов произвести крепеж жгута. Подробности крепления проводов в выштробеленном канале смотрите в этом видео:

Как видите, методов крепежа существует достаточно много. Вы имеете возможность выбрать наиболее удобный для вас способ исходя из имеющихся инструментов и свободного времени. Главное при такой работе, не торопиться и перед окончанием проверить, правильно ли были выполнены все действия.

Современное жилое здание насыщено большим количеством электротехнической техники, функционирование которой требует подключения к сети напряжением 220 или 380 В, т.е. наличия большого количества электрических проводов. Одновременно быстрыми темпами растут объемы применения в жилом секторе компьютерной техники различного назначения. Все это приводит к необходимости прокладки и крепления многочисленных проводов.

Провода силовой и информационной проводки рассчитаны на стационарную эксплуатацию. Это означает, что после завершения прокладки следует обеспечить их надежную фиксацию. Далее в статье мы рассмотрим популярные варианты крепежа проводов и кабелей к стене и потолку в зависимости от типа прокладки.

Инструменты для монтажа электропроводки

Ничего сверхъестественного в этих инструментах нет и они есть у каждого в доме, за исключением, пожалуй, КСИ (клещи для снятия изоляции). Если вы задумали сделать электрику своими руками, то руки эти надо беречь, они ещё пригодятся, а КСИ, к тому же заметно ускорит работу и снимет дальнейшую аллергию на зачистку проводов))) У меня такие как на фотке ниже. Кроме КСИ из инструментов потребуется: шуруповёрт, кусачки или кабелерез, и канцелярский ножик.

Если планируется штробление стен, то нелишним будет наличие перфоратора со специальной пикой.

Пожалуй, это всё, что касается инструментов для самостоятельного монтажа электропроводки.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

• Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
• Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.

  Установка дюбеля

• Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.

  Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

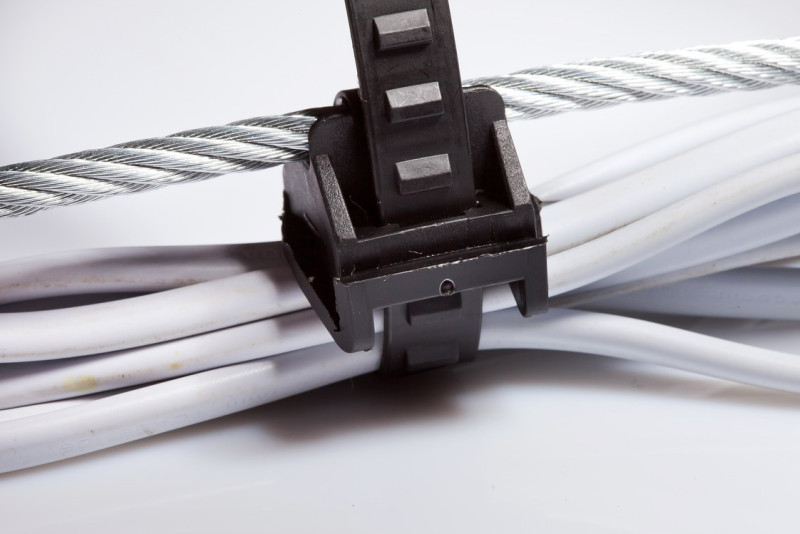

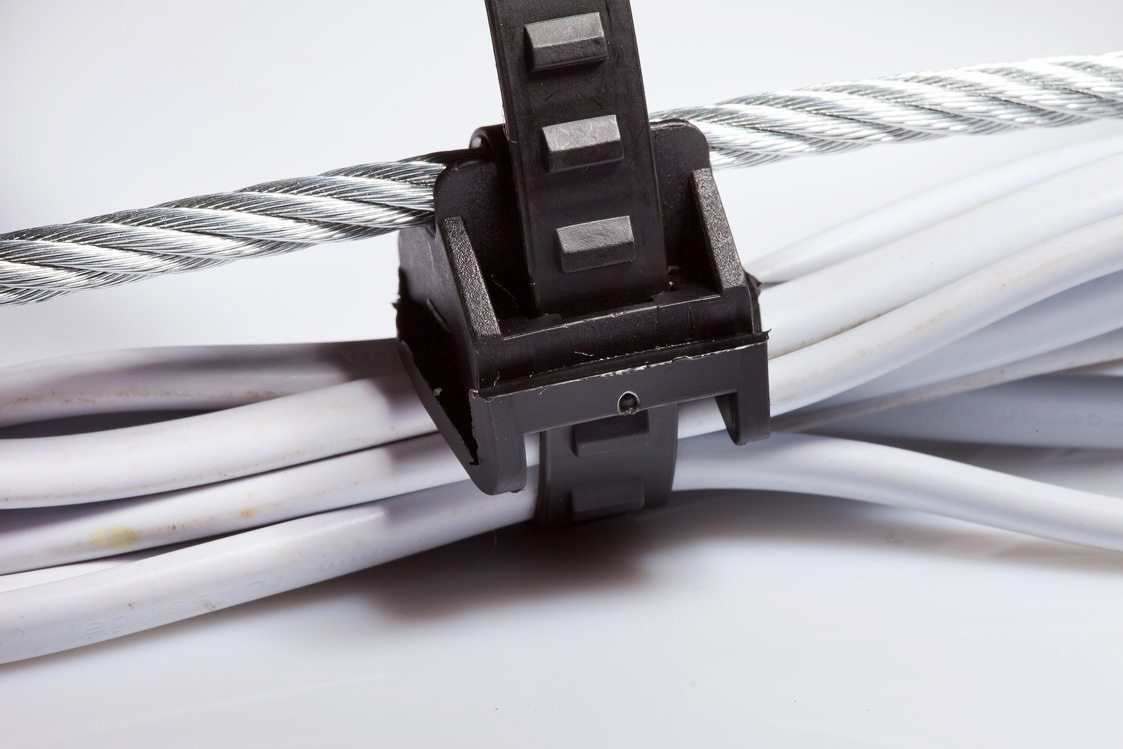

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

Для чего нужно штробить потолок

В любом жилом помещении укладка электропроводки осуществляется закрытым способом. В современных панельных и монолитных домах электрические кабели прокладываются в специальной трубе, а распределительные коробки, розетки и выключатели устанавливаются в нишах на бетонной поверхности. Провода, которые подводятся к потолочному светильнику, также спрятаны внутри перекрытия.

Если во время ремонта осуществляется любая модернизация электрической сети (замена проводки, перенос выключателя или установка дополнительной розетки), то для укладки кабелей придется делать штробу — специальную канавку в бетоне. В тех случаях, когда электропроводка повреждена, например, после затопления соседями сверху, для ее восстановления также потребуется штробление.

Случаи обоснованного применения гофры

В местах, где проводка может подвергаться механическим повреждениям, монтаж кабеля осуществляют в гофротрубе.

Практически без ограничений её используют в слаботочных системах:

• в сигнализации,
• в кабельном телевидении,
• в телефонных линиях,
• в сети интернет.

Не стоит обходиться без гофры и при укладке кабеля в стяжке пола.

Если питающие линии размещают под гипсокартоном или натяжными потолками, то удобнее использовать гофротрубу. Тогда будет выполнено требование сменяемости проводки, приведенное в главе 7.1. п.7.1.37. ПУЭ, и будет обеспечена дополнительная механическая защита электролинии.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

• При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
• Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
• Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
• Если предусматривается запас, следует сделать его менее заметным.
• При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
• Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
• Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Крепеж в зависимости от типа материала основания

От материала основания, на которое выполняют крепление, зависит способ монтажа кабеля.

Различают следующие виды креплений:

• стальные крепежные элементы, забиваемые или завинчиваемые в стену (потолок);
• дюбели, распорные анкеры, которые вставляются в предварительно просверленные отверстия;
• клеящие составы и монтажные смеси.

Проще всего, если основанием служит дерево, либо иной мягкий материал. Для монтажа креплений тут может оказаться достаточно молотка, строительного степлера или шуруповерта. В подобных случаях используют распорные анкеры для гипсокартона, самонарезающие шурупы, гвозди, скобы.

Для крепления к твердому камню требуются более сложные, а значит, дорогие инструменты. Наиболее универсальным из них является перфоратор. С его помощью удается просверлить практически любой строительный материал, с тем, чтобы получившееся отверстие использовать для завинчивания турбовинта, вставить в него дюбель, дюбель-хомут или распорный анкер.

Более специфический инструмент — дюбельный или монтажный пистолет. Для создания забивающего усилия он использует электричество, газ, сжатый воздух или воспламеняющуюся пороховую смесь.

Это устройство способно вбить дюбель-гвоздь из твердой стали в кирпичную или бетонную стену за долю секунды. Очевидно, что производительность возрастает на порядок, поскольку не требуется предварительное сверление отверстий.

Работа с подобными устройствами требует особых навыков. К примеру, усилие, создаваемое при забивке, необходимо уметь регулировать применительно к материалу основания. Настроенный на работу с высокопрочным бетоном инструмент при переходе на кирпич или шлакоблок вобьет дюбель излишне глубоко. Справедливо и обратное.

Гвозди, саморезы или дюбеля

Крепление обычно состоит из двух взаимосвязанных частей:

• крепления к основанию (стене, потолку иной конструкции);
• устройства, обеспечивающего удержание самого кабеля.

Они представляют собой единый блок либо выполняются как два отдельных элемента. Крепления представляют собой ввинчиваемые или вбиваемые стержни:

• гвозди различной конфигурации, в том числе дюбель-гвоздь, вбиваемый с помощью специального устройства (см. «Крепеж и тип материала основания»);
• самонарезающие шурупы — саморезы;
• дюбели и анкеры.

Дюбели могут представлять собой самостоятельный тип крепления либо обычные пробки, используемые в качестве основы для завинчивания саморезов.

В первом случае это, как правило, распорные анкеры различного устройства. Для их установки требуется предварительное сверление отверстия, куда затем вставляется дюбель. Его позволяет удерживать упругость самого материала либо дополнительные приспособления.

Гвозди, саморезы или дюбеля

Крепление обычно состоит из двух взаимосвязанных частей:

• крепления к основанию (стене, потолку иной конструкции);
• устройства, обеспечивающего удержание самого кабеля.

Они представляют собой единый блок либо выполняются как два отдельных элемента. Крепления представляют собой ввинчиваемые или вбиваемые стержни:

• гвозди различной конфигурации, в том числе дюбель-гвоздь, вбиваемый с помощью специального устройства (см. «Крепеж и тип материала основания»);
• самонарезающие шурупы — саморезы;
• дюбели и анкеры.

Дюбели могут представлять собой самостоятельный тип крепления либо обычные пробки, используемые в качестве основы для завинчивания саморезов.

В первом случае это, как правило, распорные анкеры различного устройства. Для их установки требуется предварительное сверление отверстия, куда затем вставляется дюбель. Его позволяет удерживать упругость самого материала либо дополнительные приспособления.

Дюбель-клипсы

Дюбель-клипсы используются для крепления проводов в штробе перед штукатуркой. Они состоят из двух элементов — дюбеля и клипса. Дюбель закрепляется в стене или потолке, а клипса — на проводе. Они соединяются друг с другом и получается крепление.

Для использования дюбель-клипсов необходимо выполнить следующие шаги:

• Сверлить отверстия в стене или потолке в местах, где нужно закрепить провода.
• Вставить дюбель в отверстие.
• Прикрепить клипсу к проводу.
• Вставить провод в дюбель.
• Соединить клипсу и дюбель.

Дюбель-клипсы позволяют крепить провода быстро и надежно. Они легко устанавливаются и могут использоваться для различных видов проводов.

Выводы и полезное видео по теме

На представленных ниже роликах представлены подробные видеоинструкции по поиску поврежденного кабеля.

Видео #1. Поиск обрыва кабеля прибором-металлоискателем:

Видео #2. Если под рукой есть радиоприемник, он также может помочь:

Поиск обрыва провода – достаточно сложный и ответственный процесс. Он требует внимания, аккуратности и строгого соблюдения инструкций. Применяя изложенные выше методы, можно отыскать место повреждения провода и устранить найденный дефект.
