Ошибки при покупке
Главная ошибка при покупке дифавтомата – стремление обезопасить себя. В связи с чем потребители выбирают устройства с минимальным током защиты и перегрузки. В результате наблюдаются многочисленные ложные срабатывания.
Превышение тока отключения не гарантирует надежное отключение при высоких токах нагрузки.
Грамотный подбор параметров автоматики защиты обычно выполняют специалисты, которые также дают рекомендации по распределению электрических цепей и монтажу силового щита. Отсутствие должной квалификации не гарантирует нормальной защиты потребителей от нештатных ситуаций.
Выбор автомата по номинальному току
Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.
Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.
Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.
Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.
Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.
Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.
Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей
Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке
Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.
Видео про электрощит
Ответ на вопрос, как скоммутировать вводной электрощит, можно получить из видео ниже.
Как показывает практика, подключение вводного автомата не является сложной работой
Важно правильно рассчитать его по мощности, продумать схему соединений и установить с учетом особенностей, приведенных в статье
– защита электропроводки от токов короткого замыкания (в дальнейшем КЗ) и перегрузок электросети. Если произойдет аварийная ситуация и по домашней проводке пройдет сверхток, изоляция кабеля мгновенно расплавится, а сама проводка вспыхнет, как бенгальские огни. Результат будет, как Вы понимаете, плачевный – возникновения пожара и что еще хуже – поражение электрическим током. Чтобы такого не произошло, в квартирном щитке нужно обязательно установить автомат (а лучше несколько) с подходящими характеристиками. О том, как выбрать автоматический выключатель по току, сечению кабеля и остальным техническим характеристикам, читайте дальше! Сразу же советуем обязательно просмотреть видео инструкцию, предоставленную ниже, в которой наглядно показывается методика расчета нужных параметров автоматики.
Как выбрать дифавтомат и определить место его установки
Расчёт параметров дифференциального автомата является задачей не менее важной, чем выбор номиналов УЗО и автоматического выключателя по-отдельности. Поэтому перед тем, как выбрать дифавтомат, необходимо определить, какие электроприборы будут подключены к этому защитному устройству, количество фаз и другие факторы
Выбор места монтажа дифференциального автомата производится аналогично УЗО:
- В небольшой квартире достаточно всего одного защитного устройства этого типа, установленного вместо вводного автомата. Все остальные линии защищаются только обычными автоматическими выключателями.
- В частном доме может быть целесообразным установка нескольких дифавтоматов для разных линий. В первую очередь это гараж, сарай и другие надворные постройки, а так же уличное освещение.
Основным преимуществом этих приборов является меньшие габариты по сравнению с автоматом и УЗО, установленными раздельно, однако такое устройство стоит дороже, чем два отдельных аппарата, поэтому его монтаж производится для экономии места в щитке или для замены обычного модульного устройства защиты при невозможности дополнительной установки УЗО.
В этом случае автоматический выключатель демонтируется, а на его место устанавливается дифавтомат.
Коммутационные приборы отключения нагрузки
Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.
Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.
Автоматические выключатели – модифицированные «пробки»
Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.
Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.
Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)
В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.
Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.
Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.
УЗО – устройства автоматической защиты
Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.
Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.
Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.
Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)
На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.
Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.
УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.
Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.
Дифференциальный автомат – максимальная защита
Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».
Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.
Таким образом, он сразу выполняет три главные функции:
- защищает от токов утечки;
- предотвращает перегрузку линии;
- моментально срабатывает при коротком замыкании.
Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.
Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)
В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.
Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.
С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.
Коэффициент спроса (Kc) — таблица
| Наименование | Kc |
| Освещение | 0.7 |
| Бойлер | 0.2 |
| Электробатарея | 0.5 |
| Тепловентилятор | 0.9 |
| Телевизор | 0.7 |
| Холодильник | 0.8 |
| Посудомоечная машина | 0.1 |
| Стиральная машина | 0.1 |
| Утюг | 0.1 |
| Пылесос | 0.1 |
| Другая бытовая техника (в среднем) | 0.2 |
| Другие потребители (в среднем) | 0.3 |
Соответствующие нормативные документы:
- ГОСТ Р 50345-2010 (МЭК 60898-1:2003) «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения»
- ГОСТ Р 50031-99 (МЭК 60934-93) «Автоматические выключатели для электрооборудования»
- СП 76.13330.2016 «Электротехнические устройства»
Маркировка выключателей
В независимости от того, кто является производителем, на корпусе проводится нанесение определенной маркировки.
Подобная маркировка заключается в следующем:
- С 16.
Стандарт, по которой проводится установка. Буква означает кратность максимального тока. Цифровое значение в данном случае означает номинальное значение тока, единица измерения Ампер. В этом случае, 16 Ампер может проходить через прибор в рабочем режиме. - Цифра «3»
означает класс по скорости срабатывания. Чем выше показатель, тем лучше. - «4500»
— цифра, которая должна обязательно быть в маркировке. Данный показатель измеряется в Амперах, указывает максимальное значение тока, при котором срабатывает автоматический выключатель. - Наносится серия модуля
для того, чтобы можно было узнать все особенности прибора. - Указывается
номинальное напряжение. - Наносится условное обозначение
, которое используется при создании схемы.
Все модели должны иметь подобное обозначение, которое наносят на корпус. Зачастую, производитель наносит также свой бренд.
Номинальная отключающая способность дифавтоматов
Данное значение показывает устойчивость дифавтомата к перегрузкам. Одним словом определяет, какой максимальный скачок напряжения может выдержать устройство и не сгореть.
Как правило, для быта применяются дифавтоматы с отключающей способностью в 4 500 ампер и 6 000 ампер. Тут, как говорится, чем больше, тем лучше.
Бренд
Последний пункт, но не по значимости. Самые популярные бренды на рынке дифавтоматов: ABB, Legrand, Schneider, IEK. Такие какие же лучше дифавтоматы выбрать?
Не будем долго углубляться в историю создания брендов. Скажем лишь одно.
Если речь идет про временную или бюджетную автоматику, мы рекомендуем рассматривать варианты: Schneider Easy9, IEK, Legrand RX3
Если речь идет про квартиры, то мы рекомендуем: Автоматику ABB, Legrand TX3 и Schneider Merlin Gerin (DOMOVOI).
Если же Вы устанавливаете автоматику в загородный дом, то стоит рассматривать: ABB (DS201), Schneider Acty9, Legrand DX3.
Ну и как всегда — если у Вас остались вопросы, какой все таки лучше купить дифавтомат — наши специалисты всегда на связи.
Выбор
Критерии выбора автоматических выключателей:
- Номинальный ток. Его превышение вызовет срабатывание защиты от перегрузки. Правильно подобрать ток можно по сечению проводки, в которую врезан автомат. Сначала находят допустимый максимальный ток проводов, а номинальный для автомата берут на 10-15 % ниже, приводя затем к стандартному ряду. Катушка гудит при превышении нагрузки. Это можно проверить, уменьшив ее. Если ток нормальный, а автомат гудит, опасности никакой нет.
- Ток срабатывания. Номинал по току срабатывания подбирается в зависимости от нагрузки. Для электроники подбирается класс коммутации типа А или Z, для освещения – В, для котла отопления – С, а мощного электродвигателя станка с большим пусковым током – D. В этом случае все электрооборудование надежно защищается, а автоматы не будут срабатывать из-за пуска двигателя или работы сварочного аппарата.
- Селективность. Номиналы автоматов по току выбираются в зависимости от нагрузки каждой линии. Главный ввод не должен быть больше предельно допустимой суммарной нагрузки на входной кабель. По номинальному току аппараты выбираются преимущественно следующим образом: основной выключатель – 40 А, электрическая плита – 32 А, мощные электроприборы – 25 А, освещение – 10 А, розетки – 16 А. Здесь показан общий подход, но схема может отличаться. Если на электроприбор требуется на 25 А, а подключение производится через розетку, то и она должна быть подобрана под ту же мощность.
Схема подключения автоматов к проводке типовой квартиры
На рисунке выше изображена распространенная схема подключения автоматов обычной квартиры. Перед счетчиком устанавливается главный двухполюсный ввод, затем подключается противопожарное УЗО (слева направо), а за ним делается разводка по потребителям с однополюсными автоматами. Красным цветом обозначается фаза, синим – ноль, а коричневым – заземление. Шины нулевого провода и земли подключены отдельно.
На однополюсные автоматы обязательно следует подключать фазный провод, а не нейтраль.
- Количество полюсов. Для главного трехфазного ввода выбирается автомат с четырьмя полюсами, а для однофазной сети – с двумя. На бытовую технику и освещение подойдут однополюсные выключатели, а для трехфазного электродвигателя или электрического котла понадобится трехполюсный автомат.
- Изготовитель. Поскольку применение автоматического выключателя связано с безопасностью, выбирать следует изделия известных фирм. Не всегда заявленные параметры являются такими же по факту. Покупать аппараты следует в специализированных магазинах, где на них имеется документация. Ведущие производители плохой товар не продают. Даже подделки таких аппаратов могут иметь нормальное качество.
Автоматы с разным количеством полюсов
Аппараты рассчитываются на определенное количество срабатываний. Использовать их как выключатели нагрузки не рекомендуется. Механизм быстро изнашивается, и подгорают контакты. По правилам, коммутация нагрузки производится с помощью реле или контакторов (магнитных пускателей).
Важно правильно выбрать необходимое количество автоматов. Обычно устанавливается автомат ввода, а затем к разводкам на розетки, линии освещения и отдельно на каждый мощный потребитель (если у него нет своей встроенной защиты)
У разных производителей автоматы отличаются друг от друга по способам крепления и подключения проводников. Поэтому рекомендуется делать замену аппаратов на аналогичные тем, что стоят в щитке.
Какой номинал расцепителя выбрать?
Исходя из величины утечки, дифавтоматы (как и УЗО), делятся на два типа:
- защищающие от поражения электричеством и пожара (10-30 мА);
- пожарозащитные (выше 30 мА).
Как правило, розетки и освещение защищают дифами на 30 мА (такой разряд может выдержать среднестатистический человек). 10 мА — значение безопасное и абсолютно безвредное для здоровья и жизни любого, даже ребенка. Дифавтоматами на 10 мА, как правило, защищают ванные и детские комнаты.
Их не ставят на розеточные группы, так как электроприборы с микросхемами могут допускать небольшие дифференциальные утечки, суммарно дающие больше 10 мА, на которые может реагировать диф. Для защиты только освещения или одной розетки хватит и такого, главное, не включать удлинители с большим накоплением потребителей.
Функции защитных устройств электродвигателей
Современные защитные устройства, или другими словами, автоматы защиты электродвигателя, (мотор автоматы), часто совмещаются в одном корпусе с коммутационными аппаратами запуска (пускателями) и выполняют такие функции:
- Защита от тока короткого замыкания в цепи питания или внутри электродвигателя;
- Защита от длительных перегрузок, связанных с превышением механической нагрузки на валу двигателя;
Предохранение от асимметрии (дисбаланса) фаз, или обрыва фазного провода;
- Тепловая защита от перегрева двигателя, осуществляемая при помощи дополнительных термодатчиков, установленных на кожухе или внутри электродвигателя;
- Предохранение от некачественного напряжения;
- Обеспечение выдержки времени для охлаждения двигателя после его аварийной остановки после перегрева;
- Индикация режимов работы и аварийных состояний;
- Опционально – отключение при исчезновении нагрузки на валу (например, для водяных насосов);
- Совместимость с автоматическими системами контроля и управления.
Мотор автомат с ручной настройкой и автоматическим управлением
Ранее и до недавнего времени наиболее используемой схемой защиты электродвигателей было подключение в корпусе пускателя теплового реле, последовательно с контактором. Биметаллическая пластина теплового реле при длительной перегрузке нагревается и прерывает цепь самоподхвата контактора. Кратковременное превышение номинальной нагрузки при запуске мотора является недостаточным для нагрева и срабатывания биметаллической пластины. Более подробно о тепловом реле и его подключении можно прочитать в соответствующем разделе данного ресурса.
Контактор электромотора с тепловым реле
Подбор автоматического выключателя
Поскольку первые две функции могут осуществляться обычными автоматическими выключателями, многие пользователи применяют их для защиты своих электродвигателей. Основным недостатком такого способа является отсутствие защиты от дисбаланса, обрыва фаз и скачков напряжения. Выбор защитного автомата осуществляется по его время токовой характеристике и по максимальному пусковому току электродвигателя.
Трехфазный автоматический выключатель
Чтобы правильно подобрать автоматический выключатель по категории и номинальному току, нужно изучить его время токовую характеристику, о которой подробно рассказывается на одной из страниц данного сайта. Категории автоматов (А, B, C, D) определяются соотношением тока отсечки электромагнитного расцепителя к номинальному значению. Нужно иметь в виду, что время токовая характеристика категории не зависит от номинала автоматического выключателя.
Времятоковая характеристика автоматических выключателей категории «C»
Для предотвращения ложного срабатывания автоматического выключателя при запуске электромотора необходимо, чтобы кратковременный пусковой ток (Iпуск) не превышал значение отсечки (мгновенного срабатывания, Iмгн.ср) автомата. Отношение пускового (Iпуск) и номинального тока (In) можно узнать из бирки или паспорта электродвигателя, максимальное значение Iпуск/ In=7.
Бирка двигателя с указанием мощности
Практические расчеты
На практике применяют поправочный коэффициент надежности Kн, который для автоматов с Inn>100A принимают Kн=1,25. Поэтому должно соблюдаться условие Iмгн.ср ≥ Kн * Iпуск. Вначале автомат выбирают, исходя из наиболее близкого значения номинального тока автоматического выключателя IAB (указывается на корпусе) к рабочему току двигателя (In). Необходимое условие: IAB > In/Кт, где Кт = 0,85 – температурный коэффициент, если автомат устанавливается в шкафу или щитке, иначе Кт=1.
Например, имеется двигатель мощностью 5,5 кВт, η = 85%=0,85; cosφ = 0,8; Iпуск/ In = 7. Вначале нужно рассчитать In = Рn/(Un*√3*η*cosφ) = 5500/(380*√3*0,85*0,8) = 12,28 (А). Допустим, автомат устанавливается в шкаф, Кт = 0,85, значит In/Кт = 12,28/0,85 = 14,44 (А). Наиболее близким является автоматический выключатель на 16А, категории С, (ток мгновенного срабатывания в десять раз превышает номинальное значение).
При расчетах понадобится калькулятор
Теперь нужно проверить условие Iмгн.ср ≥ Kн * Iпуск. Мгновенное срабатывание защитного автомата наступает при Iмгн.ср = 16*10 = 160 (A), пусковой ток Iпуск= In*7 = 12,28*7 = 85,96 (А). Умножаем на Kн (1,4) — 85,96*1,4 = 120,3 (А). Проверяем условие 160 ≥ 120,3 — это значит, что автомат выбран верно. Для упрощенных расчетов, можно принимать номинальный ток двигателя, равным удвоению его мощности, выраженной в киловаттах.
Критерии выбора
Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.
Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.
Токовый номинал и характеристика
Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С
При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:
Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:
Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:
Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы. На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА
На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.
Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:
- А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
- АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.
Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.
Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.
Напоследок рекомендуем просмотреть полезное видео по теме:
Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!
Рекомендуем также прочитать:
Характеристики АВ
- МА – отсутствие теплового расцепления. Если к нагрузке типа электродвигателя подключено токовое реле, то здесь требуется только автомат с функцией защиты от короткого замыкания.
- А – срабатывание теплового расцепителя при превышении номинального тока в 1,3 раза. Здесь время отключения может затянуться до 1 часа. Токовое расцепление настроено на отключение при превышении номинального значения в 2 раза со скоростью 0,05 сек. Если в этом случае соленоид не успеет сработать, действует тепловая защита, отключающая цепь через 20-30 сек. С характеристикой А устанавливаются автоматы для схем, содержащих полупроводниковые детали, выходящие из строя при небольших скачках тока. Для электронных устройств также применяются автоматы Z, у которых срабатывание происходит при двукратном превышении тока.
- В – электромагнит срабатывает при увеличении тока в 3 раза по отношению к номинальному за 0,015 сек, а тепловой расцепитель – через 4-5 сек. Автоматы с характеристикой В применяются в сетях с небольшими пусковыми токами, например, осветительных.
- С – наиболее распространенная характеристика, когда срабатывание обеих защит происходит при пятикратном увеличении номинального тока. В бытовых электрощитах устанавливаются такие автоматы, допускающие умеренные токи пуска оборудования.
В промышленности применяются автоматы D и K, предназначенные для нагрузок с большими пусковыми токами. Если для частного дома используются мощные электродвигатели или электрический котел, может понадобиться аппарат марки D.
Какой автоматический выключатель выбрать для дома?
Кроме выбора АВ по току еще есть такие параметры как отключающая способность — для бытового использования её вполне достаточно иметь в 4500 кА. Переплачивать за 6000 кА автоматические выключатели нет нужды.
Также нет необходимости переплачивать за автоматические выключатели с время токовой характеристикой «В». Я рекомендовал бы их в деревянных домах.
Использовать автоматические выключатели с время токовой характеристикой «D» вообще нет никакой необходимости. Максимум в гараже — если у вас там используется мощные электромоторы.
Как вы уже поняли выбирать автоматы по максимально допустимому току от сечения проводника, как это делают многие, в корне неправильно.

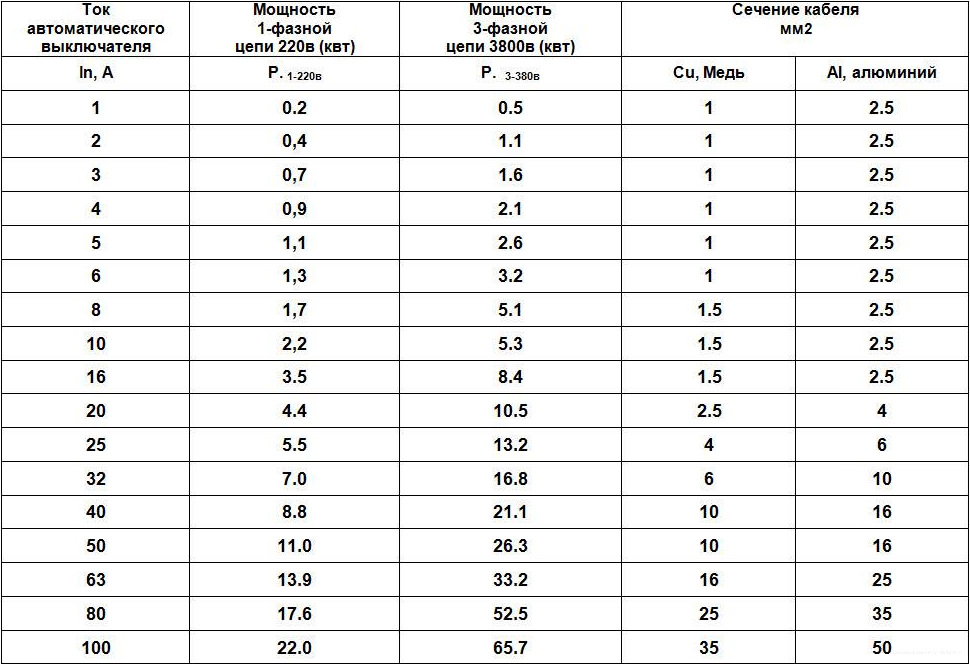

Выбор автоматического выключателя по сечению провода
Если мы отталкиваемся от сечений провода, то вот как будет выглядеть таблица.
Как правильно защищать кабельные линии, а как неправильно.
Сечение проводника | Неправильно | Правильно |
1,5 мм2 | 16 А | 10 А |
2,5 мм2 | 25 А | 16 А |
4 мм2 | 32 А | 20 А (25 А) |
| 6 мм2 | 50 А | 32 А |
Используем кабель с сечением провода 1,5 мм2 для протяжки света и защищаем линию автоматом 10 А.
Для розеток применяем провод сечением 2,5 мм2 и ставим автоматический выключатель 16 А.
Для подключения варочной поверхности необходим кабель сечением 6 мм2 и автомат 32 А (при однофазном вводе). Для трехфазного ввода используем кабель 5*2,5 и трехполюсный автомат.
Вид электромагнитного расщепителя (кривая отключения)
Следующий параметр, по которому производят выбор автомата защиты — вид электромагнитного расщепителя. Он отвечает за задержку, которая возникает при срабатывании. Она необходима чтобы избежать ложных отключений во время старта моторов различного оборудования.
При включении мотора холодильника, посудомоечной или стиральной машинки, ток в цепи кратковременно возрастает. Это явление называют пусковыми токами, а превышать рабочее потребление они могут в 10-12 раз, но длятся очень недолго. Такое кратковременное повышение вреда не наносит. Так вот, электромагнитный расщепитель должен иметь задержку, которая позволяет игнорировать эти пусковые токи. Отображается эта характеристика латинскими буквами B, C, D. Эта буква ставится перед номиналом автомата защиты (ми фото). Выбор автомата защиты по этому признаку несложен. Надо только знать характер планируемой нагрузки:
Автоматы категории В отключают питание если номинальный ток выше в 3-5 раз. Такие автоматы можно использовать если к линии не подключено оборудование большой мощности, имеющее электромоторы. Например, на освещение, на розеточные группы, в которые включается маломощная техника. Также их ставят на выделенные линии, к которым подключается мощная бытовая техника, но не имеющая моторов — электроплиты, варочные поверхности, духовые шкафы.
- Пакетники категории С сработают, если ток станет больше в 5-10 раз. Они выдерживают старт компрессора холодильника и морозильной камеры, любые другие моторы бытовой техники.
- Защитные автоматические выключатели класса D разомкнут контакты если ток станет больше в 10-20 раз. Их устанавливают в основном на предприятиях, имеющих мощное оборудование. В электропроводке частного дома его имеет смысл поставить только в гараже или мастерской. Если вы там используете какие-то мощные устройства.
Собственно, выбор автоматического выключателя в данном случае прост. На линии освещения достаточно установить автоматы категории B, на остальные можно ставить C.
