Как включить бойлер: виды, схема подключения, проверка правильности работы

Виды водонагревателей

Существует несколько видов бытовых бойлеров отличающихся друг от друга принципом действия. По этому параметру они разделяются на:

проточные;
накопительные;
накопительно-проточные.

Водонагреватели, которые относятся к проточному виду обладают небольшими габаритами за счёт того, что нагрев воды осуществляется сразу, когда она проходит через систему устройства. Проточные водонагреватели выпускают в двух типах исполнения:

открытые — способны обеспечивать горячей водой только одного потребителя (кран-смеситель);
закрытые — производят нагрев воды для нескольких потребителей.

Выбирая водонагреватель для дома, если вам будет достаточно постоянного наличия горячей воды только в ванной комнате, то вполне подойдёт прибор открытого типа. Проточные варианты имеют характерную особенность заключающийся в их высокой мощности, которая может доходить вплоть до 30 кВт. Есть и менее мощные приборы, но обычно показатель мощности у проточных моделей начинается от 3-х кВт. Исходя из этого, выбирая проточный нагреватель для дома нужно учитывать состояние электропроводки в квартире.

Модели относящиеся к накопительному виду, как правило, обладают большими размерами. Например, в продаже встречаются водонагреватели, объём бака у которых доходит до 500 литров. Для функционирования устройству требуется электропитание от сети с напряжением в 220 В. Такие бойлеры практически не расходуют электроэнергию. Для квартир чаще выбирают водонагреватели с внутренним объёмом бака в диапазоне 10-150 литров. Определяясь с объёмом, обычно исходят из площади помещения в котором будет установлен бойлер, а также количества проживающих в квартире людей. Для малогабаритных ванных комнат выбирают модели с меньшим литражом бака, чтобы сберечь драгоценные сантиметры.

В корпусе накопительного водонагревателя находиться бак круглой либо продолговатой формы. Внутри его размещён трубчатый электрический нагреватель (ТЭН). Электронагреватель соединён с блоком регулирующим уровень температуры. Установив необходимое температурное значение для воды прибор нагрев её до этого значения продолжит поддерживать температуру определённое время. В среднем этот показатель находиться в пределах трёх часов. Когда вода начнёт остывать, автоматически включится подогрев, работу которого контролирует термостат внутри прибора. Для достижения заданной температуры воды устройству понадобиться определённое время, которое зависит от модели.

Для удобства потребителей производители выпускают как вертикальные, так и горизонтальные накопительные бойлеры. Также существуют «встраиваемые» модели которые лучше всего подойдут для малогабаритных санузлов, благодаря своим сравнительно компактным размерам. Подобное оборудование вполне поместиться под раковиной сэкономив как место в ванной комнате, так и её эстетический вид.

В сравнении с проточным водонагревательным оборудованием, накопительно-проточные бойлеры не столь компактны, хоть и обладают малой нагревательной ёмкостью. В устройстве накопительно-проточных систем стоит электронагреватель, который перераспределяет мощность с разным потенциалом. В результате, такой вид бойлеров имеет свойства как проточного, так и накопительного водонагревателя.

Почему техника не включается

Вы запустили прибор, следуя рекомендациям, но ничего не произошло? Нужно проверить сетевой кабель, розетку, вилку на исправность. Также прочитайте статью: «Почему водонагреватель выбивает УЗО».

Что могло стать причиной неполадки:

Сильный налет накипи на ТЭНе, его неисправность.
Выход из строя термостата. Он может давать завышенные показания, что приводит к отключению автомата УЗО.
Пустой бак, внутри остался воздух.

Перед подключением изучите инструкцию и наши рекомендации. Неправильная работа может привести к поломке дорогостоящей техники. Если вы не уверены в монтажных способностях, лучше вызвать специалиста.

Подключение к системе водоснабжения

Таблица определения объема водонагревателя.

Избегайте непосредственного соединения двух разных металлов, например, стали (в водопроводных трубах) и меди. Применяйте диэлектрический переходник.

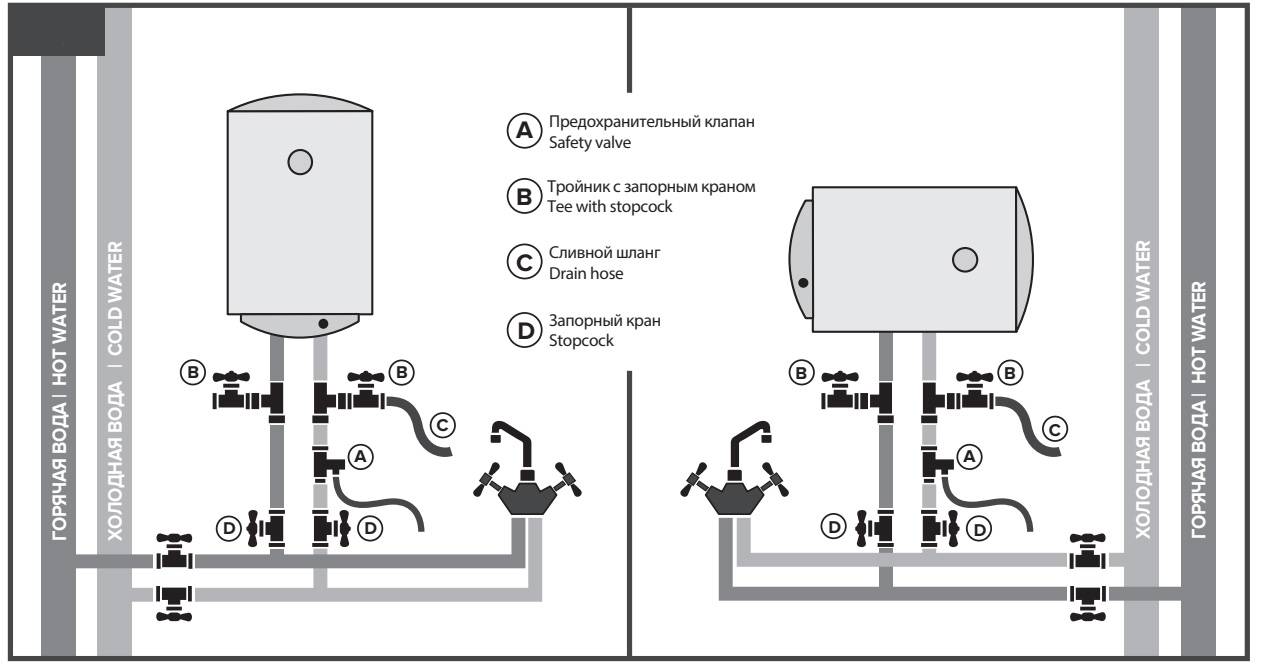

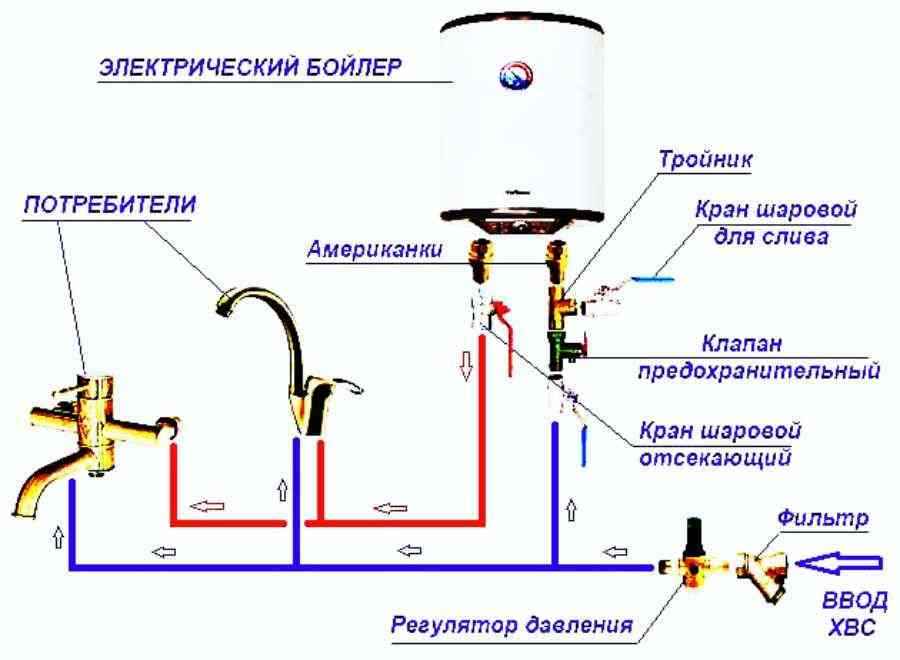

Соединение водопровода с бойлером производите через запорную арматуру и потом через гибкую проводку. Входной патрубок холодной воды обозначен синей меткой. На нем нужно смонтировать клапан для сброса лишнего давления в системе.

Перед запорной арматурой можно установить также кран-тройник с присоединенным к нему сливным краном. При проведении ремонта или техобслуживания это даст возможность быстро сливать воду из бойлера. Места резьбовых соединений герметизируйте паклей или ФУМ-лентой. К выходному патрубку присоедините гибкую подводку, направляющую нагретую воду. После подсоединения откройте воду и проверьте систему на герметичность, потом подключитесь к электропитанию.

Провода электропитания водонагревателя «Аристон» подключите к винтовым зажимам термостата.
При подключении соблюдайте фазы – L, A или P1 – фазный провод, N, B или Р2 – нулевой.
Подключите провод заземления к зажиму на корпусе водонагревателя.
Подключите клеммы контрольной лампы к контактам.
Нажмите кнопку термостата.
Закройте крышку.
Перед включением в сеть проверьте наполнение бойлера водой.

Электропровод нужно спрятать в гофру из негорючего материала или в стену. Монтаж бойлера предусматривает заземление, которое нельзя делать на металлические предметы или трубы: например, водопровод, канализацию и т.д.

Ошибки при подключении и эксплуатации

установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть “выбита”.

частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

https://youtube.com/watch?v=_77LiS7L90A

Отключение на ночь

Многим кажется весьма логичным отключать бойлер на ночь — ведь в это время люди обычно спят, и в горячей воде нет необходимости. А значит, электроэнергия на подогрев тратится зря. С одной стороны, такие рассуждения действительно кажутся здравыми. С другой — необходимо учесть, что на периодический подогрев уходит гораздо меньше электроэнергии, чем на доведение целого бака холодной воды до нужной температуры.

Поэтому полное отключение вы, конечно, можете практиковать, но экономия от этого будет так себе, прямо скажем. Предлагаем рассмотреть несколько иной вариант. Практически у любого водонагревателя есть несколько режимов работы, то есть вы можете выставлять определенный уровень температуры. При этом следует ориентироваться не только на то, чтобы было комфортно мыться, но и на вопрос здоровья человека.

Дело в том, что в воде живут различные бактерии, которые далеко не всегда полезны. Некоторые из них способны вызвать серьезные заболевания. При этом активность и размножение этих крохотных существ зависит от условий среды, в которой они обитают. В частности, от температуры:

от 30 до 50 градусов — бактерии активно живут и размножаются,
от 50 до 80 градусов — не умирают, но мирно спят, не размножаясь,
от 80 до 100 градусов — погибают.

Как видите, эксплуатация бойлера при самом низком температурном режиме вызовет активное размножение содержащихся в воде бактерий, что влечет за собой несомненный вред для здоровья. А максимальный режим, конечно, является дезинфицирующим, но требует больших энергетических затрат.

Поэтому оптимальным вариантом считается следующий. Повседневная эксплуатация происходит при режиме 50–80 градусов. На ночь можно переводить бойлер на низкотемпературный уровень — таким образом, он не будет тратить много энергии на подогрев, и вместе с тем вам утром не придется тратить много времени (и, опять же, электроэнергии) на то, чтобы дождаться нагрева до нужного уровня.

А для того чтобы уничтожить расплодившиеся за ночь бактерии, раз в неделю устраивайте дезинфекцию. Переведите водонагреватель в режим максимального подогрева и дайте ему так постоять пару часов. За это время бак очистится от всего вредного, и вы сможете спокойно пользоваться оборудованием далее.

Устройство бойлера

Когда есть бойлер, то необходимо знать хотя бы его ключевые элементы и основные показатели. Ознакомившись с ними, становится понятен принцип работы, в результате малейшие неисправности можно будет быстро устранить.

Водонагреватель состоит из следующих основных частей:

Внешний корпус водонагревателя покрыт эмалью, которая наносится при помощи метода порошкового окрашивания. Это позволяет надежно защитить бак снаружи и придать ему декоративности.
Кронштейн позволяет прикрепить бак к стене.
Трубка, выпускающая горячую воду. Также изготавливается из нержавеющей стали со специальными свойствами. Обладает высокой износостойкостью и устойчива перед коррозией.

Бак представляет собой накопительную емкость из стали со специальными примесями. Последние необходимы, чтобы бак дольше не поражала коррозия и для повышения механической прочности. Внутри баки Thermex покрыты специальным стеклофарфоровым покрытием. Данное покрытие наносится слоем в 250 микрометров.
Оно обеспечивает чистоту и свежесть воды в баке. При этом нет реакции с покрытием агрессивных химвеществ, находящихся в воде. Также покрытие придает баку прочность и эластичность, что обеспечивает лучшую защиту от перепадов давления и тепловых ударов. В таких баках трещины возникают крайне редко, так как коэффициент линейного расширения у стали и стеклофарфора равны.
Магниевый анод является, пожалуй, одной из самых важных частей бойлера. Ведь от него зависит срок его службы. Анод представляет стержень, сделанный из металла. Сверху стержень покрывает магниевый сплав.

Именно на данный анод приходится первый удар кислорода, который выделяется при нагревании воды. Таким образом, он не реагирует с другими элементами бойлера, выполненными из металла. Однако надо учитывать, что со временем анод разрушается.
Платформа, на которой находится нагревающий элемент, магниевый анод, термостат. Она выполняется из стального фланца. К корпусу платформа крепится гайками в количестве 5-6 штук, что позволяет ее быстро устанавливать и снимать при необходимости.
Трубка, по которой происходит подача холодной воды. Она изготавливается из износостойкой стали, которая устойчива к коррозиям.
Термостат автоматически регулирует температуру воды. Стоит отметить, что в водонагревателях Thermex используются термостаты, имеющие двойную степень защиты.

Зачастую в водонагревателях установлено сразу два термостата. Это необходимо для того, чтобы один из них контролировал как нагревается вода, а второй контролировал состояние первого. В некоторых моделях, чаще всего очень дорогих, предусмотрен третий термостат, который контролирует состояние тэна.
Тэн представляет собой трубчатый электронагреватель и является основной частью бойлера.
Теплоизоляция из пенополиуретана пролегает в зазоре между внутренним баком и наружной обшивкой. Он делает водонагреватель своеобразным термосом, хорошо сберегая тепло. В итоге еще снижается и потребление электроэнергии.
Предохранительный клапан заменяет обратный клапан. Необходим для защиты бойлера от высокого давления.

Термовыключатель автоматически производит отключение бойлера при повышении температуры выше 95 градусов. На корпусе водонагревателя имеется кнопка термовыключателя, которой можно пользоваться при перегреве воды.
Термометр снаружи бака позволяет определить температуру воды.
Электронные схемы, осуществляющие контроль и управление.
Панель управления, располагающаяся снаружи бойлера.

Принцип работы водонагревателей довольно простой. Снизу в бак поступает холодная вода. Тэн, установленный на фланцевой подставке, ее нагревает до определенного значения температуры. Фактически тэн выступает в бойлере в роли кипятильника.

Термостат, который располагается внизу бойлера, позволяет отрегулировать необходимую температуру. Он запускает тэн при охлаждении воды, а также когда она используется, и отключает его, когда достигается установленное значение температуры.

Горячая вода в бойлере поднимается вверх к трубке забора, в то время как холодные слои воды создают подпор верхним слоям. Таким образом, холодная и горячая вода внутри бака не смешиваются. Температура жидкости увеличивается постепенно по высоте резервуара. Когда вода во всем баке нагреется до определенного значения температуры, тэн выключится.

В том случае, если долгое время горячая вода не будет использоваться, то произойдет постепенное охлаждение воды в ней. Тогда тепловое реле снова включит нагреватель. Что касается быстроты нагрева воды в бойлере, то она напрямую зависит от мощности тэна и объема бака, который может быть 50-80 литров и даже больше.

Порядок действий

Как включить бойлер, чтобы появилась горячая вода? Для этого необходимо выполнить перечисленные ниже действия в следующем порядке:

Открыть кран горячей воды на смесителе и убедиться в ее отсутствии. Закрыть кран.
Открыть кран с синим кружочком на входе водонагревателя, потом кран на выходе, обозначенный красной меткой. Выждать некоторое время пока выйдет весь воздух из системы, если в бойлере не было воды. Далее идет процесс наполнения водонагревателя.
В том случае, если бойлер был наполнен водой, потребуется лишь немного слить ее и закрыть кран с красным кружком.
Перед тем как включить бойлер в розетку, необходимо полностью заполнить резервуар водой

В противном случае имеется риск перегорания трубчатого нагревателя, если модель не оснащена системой защиты.
В процессе нагрева воды важно контролировать показатель температуры и подачу напряжения на ТЭН.

Специалисты советуют устанавливать рабочий температурный режим прибора на уровне 55-60° C. Это поможет избежать развития грибков и бактерий в резервуаре, а также предотвратит образование накипи на нагревательном элементе.

Быстро заканчивается вода в бойлере

Интенсивное использование воды в летний период и легкая степень нагрева приведут к тому, что бойлер будет быстрее опорожняться. Возможно и такое, что в резервуаре создается избыточное давление и предохранительный клапан стравливает его, спуская часть горячей воды. Или, наоборот, низкое давление в магистральном водопроводе, которое не проталкивает холодную воду в бойлер, он всегда полупустой.

Кроме того, вероятно, недавно поменяли ТЭН на менее мощный. Положение регулятора температуры осталось на прежнем уровне, и ТЭН не справляется с нагревом. Есть много причин, почему водонагреватель быстро пустеет, ниже приведены несколько из них.

Течь в корпусе

Бойлеры изготавливаются из прочных материалов, способных выдержать большое давление и вес. При усиленной эксплуатации и плохом обслуживании на внутренней поверхности резервуара образуется коррозия – свищи, через которые вода уходит из бака. На развитие коррозии влияют:

солевые отложения на стенках;
накипь;
длительный простой в пустом непросушенном состоянии.

Если бойлер прогнил, отверстия нельзя заделывать сварным способом. Такой корпус не подлежит использованию, и место ему на свалке.

Заржавел корпус бойлера

Негерметичность соединений

Обратный клапан, редуктор и другие элементы сантехнической конструкции должны быть соединены прочно, без зазоров. Узлы необходимо уплотнить паклей, фум-лентой или сантехнической нитью и залить герметиком. Если этого не сделать, слабо закрепленные места обязательно рано или поздно дадут течь. Незаметно или явно вода будет уходить из бойлера, а это приведет к поломке: если не сработает термозащита, нагреватель перегорит.

Подключение газовой колонки

Домашние мастера должны знать о том, что все работы, связанные с монтажом газового оборудования, могут выполнять только работники газовой службы (Горгаз), имеющие специальный допуск. Информация по данной теме не может быть инструкцией по монтажу газовой колонки своими руками.

Даже если хозяин проявит самостоятельность и сам правильно установит газовый водонагреватель, неприятностей от газовой службы ему не избежать, вплоть до наложения штрафных санкций.

В 60-е годы прошлого века в СССР осуществлялось массовое строительство панельных пятиэтажек, так называемых «хрущёвок». Как правило, эти дома были газифицированы, и в каждой квартире устанавливалась газовая колонка. Со временем газовые водонагреватели устарели и их стали заменять новыми современными газовыми колонками.

Монтаж нового оборудования на место, где была старая колонка довольно прост. Газовая и водопроводная труба практически не меняют своего положения, за исключением некоторой корректировки их подводки к патрубкам нового водонагревателя. Из инструментов может понадобится перфоратор для установки новых кронштейнов, гаечные и трубный ключи.

Новую колонку навешивают на кронштейны. Используя муфты, сгоны и прокладки, к патрубкам бойлера подсоединяют газовую трубу и водопровод. Гибким шлангом подсоединяют выпускную трубу горячей воды к водоразборному крану. Вытяжную трубу соединяют с выходным отверстием колонки.

После того, как все соединения будут выполнены, производят пробный запуск. Во время первого включения проверяют тягу в вытяжке, отсутствие утечки воды и газа. При обнаружении нарушений аппарат выключают и ликвидируют нарушения.

Обзор рынка бойлеров

На сегодняшний день на отечественном рынке водонагревателей есть немало российских и зарубежных производителей, хотя преимущественно доминируют последние: MTS, Lorenzi Vasco и другие.

Многие производители открывает в России производство полного цикла, изготавливая основные комплектующие. Это позволяет уменьшить цену на внутреннем рынке и увеличить доступность изделий для широкого круга потребителей. Одним из таких разработчиков считается корпорация из Италии Аристон, нагреватели которой уже фактически стали отечественным брендом.

Уже продолжительный период времени фирма «Аристон» с успехом работает на российском рынке, открывает свои заводы и обеспечивая россиян высококачественными нагревателями. Ассортимент моделей включают различные виды оборудования для нагревания воды.

Аристон – один из самых узнаваемых брендов водонагревателейИсточник goods.ru

Распространённость бойлеров Аристон среди покупателей достаточно высока благодаря качеству продукции и регулярному внедрению инновационных технологий.

Перед тем, как пользоваться водонагревателем аристон, рассмотрим его технологические и конструктивные особенности:

модельный ряд включает в себя круглых и плоские нагреватели разного объёма с ярким дизайном;
высококачественная теплоизоляция бойлеров и автоконтроль режимов функционирования дают возможность сэкономить на электроэнергии;
баки нагревателей изготавливают из особой нержавейки с повышенной противокоррозионной устойчивостью;

в разных моделях используется электронный и механический контроль, что даёт возможность контролировать процесс нагревания воды;
в проточных бойлерах нагревательный модуль изготовлен из меди, что повышает длительность его эксплуатации;
в ряде моделей бойлеров внутреннее покрытие баков покрывают биостеклофарфором, в полной мере исключающим появление коррозии.

Помимо того, в модельном ряде изделий от производителя «Аристон» присутствуют электронагреватели со смешанной системой нагревания воды.

Водонагреватель Аристон с сенсорным управлениемИсточник santeh.ks.ua

Основные правила пользования водонагревателем

Схема устройства электрического водонагревателя.

Перед началом использования прибор следует установить. От правильности установки во многом зависит срок службы агрегата. Во время монтажа следует придерживаться приложенной к прибору инструкции. Если требуется заземление, то его обязательно нужно сделать. Чтобы прибор работал долго, не рекомендуется его часто выключать и включать. Если горячая вода необходима каждый день, то не следует отсоединять прибор от сети. При частых включениях и выключениях автоматика может быстро выйти из строя.
Перед тем как включить бойлер, следует закрыть стояк горячей воды, через который она подается в квартиру. После этого можно открыть два крана на водонагреватель и включить питание. Для того чтобы его выключить, все нужно сделать наоборот. Если в квартиру подвода горячей воды нет, то ничего закрывать не надо. Во время купания без необходимости не надо включать горячую воду часто.
Если вы надолго уезжаете, то бойлер нужно отключить от сети. Через год использования прибора следует провести профилактические работы. Чем выше выставляется температура воды, тем больше ее нужно разбавлять. В случае если в квартире проживает всего один человек, то можно сразу выставлять необходимую температуру, чтобы не было необходимости разбавлять потом воду. Это сэкономит деньги. Если же проживает большое количество человек, то следует выставить максимальную температуру, чтобы воды хватило на всех.

Как включить

Конструкция всех бойлеров (накопительных водонагревателей) совпадает, поэтому мало зависит от модели и торгового бренда. Учитывая то, что по статистике, самыми популярными среди российских потребителей являются производители Thermex и Аристон, на их примере, мы расскажем отдельно, как включить бойлер Термекс и как включить водонагреватель Аристон.

Первоначальный монтаж оборудования в основном делают специалисты, а вот включением нужно заниматься уже самим пользователям.

Итак, как включить водонагреватель thermex, чтобы не вывести его и строя и не допустить ошибок. Подключение проточного водонагревателя принципиально не отличается – также спускается воздух, перекрывается труба с горячей водой, выставляются настройки и запускается. Разница только в том, что накопительному требуется 2,5-3 часа для нагрева воды, а проточный выдает ее спустя 5-15 секунд.

Перекрывается запорная арматура на трубе с горячей водой.

Даже если на трубе установлен кран, все равно используется запорная арматура. Краны могут пропускать воду, и тогда вода из бойлера будет уходить в общий стояк.

Из системы выпускается воздух, для чего открывается кран с горячей водой и выход горячей воды из самого бойлера, в последнюю очередь открываете кран с холодной водой. Наличие воздуха можно определить по рваной струе – она будет идти с перебоями и раздаваться звук «фырканья».
После того, как струя воды выровняется, закрываете все краны, в том числе и на самом приборе. Далее подключаете его к сети.

Для подключения всегда используется отдельная розетка с заземлением.

Перед тем, как включить бойлер, выставляете температуру и проверяете работу.

Для того, чтобы убедиться в работоспособности, делаете следующее:

проверяете индикаторы;
проверяете температуру;
если прибор исправен — спустя 15-20 минут температура будет подниматься.

Если водонагреватель не включается

Первое, что делаете, проверяете элементы сети – электричество, розетки, УЗО, автоматы. Проверяете тестером напряжение в бойлере, чтобы исключить перебитый кабель.

Самым частой проблемой является электроника. Если питание подается, но не включается водонагреватель термекс, смотрите на дисплее код ошибки и сверяйтесь по инструкции, что он означает.

поломка ТЭНа, загрязнение ТЭНа известковыми и кальциевыми отложениями;
поломка термостата – при повышении температуры воды выше 90-92 градусов может срабатывать автомат УЗО;
в баке отсутствует вода – если в системе есть вода, но в бойлер она не поступает, причина может крыться в том, что не был спущен воздух.

Даже если перед включением в баке была вода, но им длительное время не пользовались, следует спустить сперва воду, а потом обязательно воздух.

Повторимся, что принципиальной разницы в подключении накопительных устройств нет, поэтому схематично расскажем, как включить бойлер Аристон.

Если речь идет о квартире или доме с централизованной подачей горячей воды, закрываете трубу запорной арматурой.
Открываете кран в том месте, где установлен агрегат и спускаете воду, закрываете его.
Спускаете воздух из бойлера, для чего открываете в первую очередь кран на входе (труба отмечена синим), после – кран разбора нагретой воды (отмечен красным). Ждете, когда выйдет весь воздух и вода потечет ровной струей без перебоев.
Кран подвода холодной воды не закрываете – ее количество в бойлере регулируется автоматикой.
Включаете в розетку и настраиваете на приборе температуру.
Проверяете работоспособность – спустя несколько минут температура в баке должна начать увеличиваться.

С какими ошибками можно столкнуться при эксплуатации

Проточные водонагреватели

Что касается компактных приборов нагрева воды, отметим, что их монтаж очень простой:

снимаете старый кран;
устанавливаете агрегат;
подключаете к трубе с холодной водой;
перекрываете горячую;
включаете в розетку.

На этом установка закончена и дальше достаточно просто включить кран с горячей водой и пользоваться. С этим оборудованием не должно возникнуть вопросов, как включить бойлер, когда он уже установлен. Если не рискуете устанавливать самостоятельно, обратитесь к специалистам.

Все перечисленные приборы относятся к оборудованию высокой мощности (от 3 до 7 кВт), их запрещено подключать в общую розетку. Отдельная розетка должна располагаться только в сухом месте, а питание подается напрямую от распределительного щитка.

Список источников

housetronic.ru
stroy-podskazka.ru
masterok-remonta.ru
pikucha.ru
mr-build.ru
boilervdom.ru
1popechi.ru
DachaDecor.ru

Места подключения – безнапорный и напорный варианты проточного нагревателя

По способу подключения к водопроводной магистрали проточные нагреватели воды разделяются на две группы.

Безнапорные водонагреватели

Системы нагрева этой группы не подключаются к магистрали напрямую. Они предназначены для обслуживания только одной точки раздачи воды. Вода поступает в безнапорное устройство через уже установленный кран или смеситель. Такой нагреватель не подвергается магистральному давлению воды, и давление в нем не превышает атмосферного. На выходе безнапорный нагреватель снабжен собственным поворотным изливом или душевым шлангом, или комбинацией обеих насадок.

Выпускаются разные варианты исполнения таких приборов:

Отдельный корпус нагревателя, крепящийся рядом с краном раковины или душа.

Безнапорный водонагреватель с комбинацией крана и душевого шланга на выходе

В виде нагревательной насадки, крепящейся к крану. Недостаток – немалые размеры такой насадки не позволяют использовать ее на низких кранах.
Кран с уже встроенным в его корпус нагревателем.

Кран с встроенным электронагревателем

Как правило, безнапорные модели имеют небольшую мощность (3–7 кВт), что достаточно для обеспечения горячей водой одного места раздачи. Можно смонтировать подключение безнапорника к двум разным кранам или смесителям, как показано на схеме.

Схема подключения безнапорного проточного нагревателя к двум точкам

Но применение по такой схеме безнапорного устройства вряд ли позволит обеспечить достаточный нагрев при одновременной работе обоих смесителей – мощности не хватит. А при поочередной работе схема вполне жизнеспособна.

Для работы нагревателя необходимо подключить его к электросети. Малая мощность потребления не требует особых схем подключения с защитными устройствами. Достаточно включить его в розетку стандартной домашней проводки. Современные модели безнапорников оборудуются защитными клапанами, отключающими нагрев при падении давления воды.

Простота подключения безнапорных нагревателей воды и их небольшая мощность позволяет применять их в качестве временных устройств в периоды отключения горячей воды или же в местах временного проживания. Их применение оправданно в одном-двух местах подключения на летних дачах – на кухонной мойке и в летнем душе. Если же требуется постоянный нагрев воды на протяжении года, лучше использовать напорный вариант.

Напорные проточные водонагреватели

Нагреватели этого типа способны нагревать воду для нескольких точек выхода, чего достаточно для полноценного обеспечения горячей водой квартиры или всего загородного дома. По сути, это небольшая нагревательная система, поэтому напорные водонагреватели иногда называются системными.

Напорное устройство врезается в основную магистраль подачи воды – в стояк холодной воды в домах с центральным водопроводом или после насосной станции в загородных домах с собственным водоснабжением.

Все фильтры, обеспечивающие чистоту воды, должны подключаться до поступления воды в напорный обогреватель. После выхода из обогревателя идет разводка водоснабжения на все точки потребления. Включение нагрева происходит только при потреблении воды – по сигналу датчика, реагирующего на поток воды. Выход системы на требуемый режим нагрева занимает 1–2 минуты.

Если напорная система устанавливается в доме, где уже есть горячее водоснабжение, для подстраховки на случай его отсутствия, то схема подключения должна обеспечивать быстрое переключение с одного источника горячей воды на другой.

Схема проточной напорной системы, позволяющая переключать источник горячего водоснабжения с центрального на внутренний

Одновременный нагрев воды для нескольких точек потребления требует соответствующей мощности нагревательных элементов. Для однофазной электросети напряжением 220 В напорники выпускаются с мощностью до 12 кВт. Работа более мощных систем (до 25 кВт) требует наличия трехфазного напряжения в 380 В. Подключение таких устройств должно проводиться специалистами.

Но даже для подключения мощного прибора в однофазном варианте сети необходимо предусмотреть защиту от перегрузок. Желательно применение устройства защитного отключения (УЗО) и дополнительного автомата, контролирующего линию фазы.

Схема электрического подключения проточного водонагревателя в однофазную сеть

Помимо защиты нужна и соответствующая электропроводка, способная выдержать ток, потребляемый мощным проточным нагревателем. Как правило, приходится для работы проточной системы монтировать отдельную линию электропотребления. В домах, где уже установлены электроплиты, можно в крайнем случае воспользоваться их линией питания. Но в этом случае работа электроплиты и водонагревателя возможны только по отдельности.

Принцип работы

Рассмотрим, как работает накопительный водонагреватель электрический. Накопительное водогрейное оборудование электрического типа отличается особым принципом функционирования, основанным на перемещении наиболее горячих водяных слоев вверх, и сдвиге холодной воды, обладающей высокой плотностью, в нижнюю часть резервуара с нагревательными элементами.

Первичное подключение водонагревательного прибора к электрической сети сопровождается включением ТЭНа и подогревом воды до температурного режима, при котором термостатные контакты провоцируют размыкание электрической цепи.

Принцип работы водонагревателя

Процессу инверсии подогретой до заданных показателей воды в подающую магистральную систему препятствует установленное обратное клапанное устройство. Именно благодаря наличию такой арматуры движение водного потока происходит только в одном направлении.

Открывание расходного крана в водоразборной точке вызывает поступление горячей воды к потребителям посредством специального патрубка, что сопровождается снижением показателей давления внутри накопительного резервуара. В результате происходит заполнение водогрейного бака холодной водой из водопроводной системы.

Присутствие на входном патрубке функционального рассекателя не позволяет горячей воде смешиваться с поступающими внутрь водогрейного резервуара холодными водяными потоками. Рассекающее устройство распределяет струю и одновременно снижает скорость её перемещения. Именно по этой причине поток холодной воды равномерно распределяется по самой нижней части водогрейного прибора, что позволяет установленному ТЭНу осуществлять эффективный нагрев.

В штатном режиме снижение температурных показателей воды в резервуаре вызывает замыкание контактов терморегулятора и последующее подключение к электрической сети.
