Как утеплить водопроводную трубу в земле на небольшой глубине: способы и методы

Утепление водопроводных магистралей в земле

Для того, чтобы провести утепляющие работы, необходимо в первую очередь раскопать водную магистраль. Дачник самостоятельно подбирает подходящий метод для утепления.

Однако чаще всего выбираются следующие:

Стекловата. Для монтажа достаточно обвязать ватой конструкцию и затянуть скотчем. Сверху утеплитель нужно обвязать полиэтиленом.
Использование скорлуп из пенопласта. Довольно простой и распространённый метод. Достаточно одеть половины скорлуп на нужный участок и затянуть. Сверху утеплитель необходимо засыпать землей.
Давление. Ещё один хороший метод защитить воду от промерзания. Подходит как для металла, так и пластика. Для этого необходимо к насосу подключить обратный клапан. Вода будет постоянно находиться под давлением, поэтому не замерзнет. Особенно часто используется такой способ для тех домов, где владельцы в течение длительного времени отсутствуют.

На дачах часто вода подается со скважин. Для того, чтобы трубопровод не перемерзал в данном случае используется электрический кабель.

Для наружного обогрева магистраль может обматываться старыми одеялами или верхней одеждой. Такой метод выглядит не очень привлекательно, однако хорошо справляется с поставленными задачами.

Полезные советы облегчают процесс утепления

Теплоизоляция для труб водоснабжения

В широком ассортименте теплоизоляционных материалов не
сложно запутаться. Чтобы выбрать оптимальный вариант, нужно, как минимум, знать
основные виды и типы, ключевые характеристики и особенности.

Теплоизоляция водопроводных труб выполняется различными
утеплителями, которые сгруппированы ниже (в виде классификации) по принципу
единства технологии утепления.

Жесткие утеплители

В эту категорию входят пенопласт, пенополистирол (2560-3200
руб/куб) и Пеноплекс (3500-5000 руб/куб), теплоизоляционные свойства и цена
зависят от плотности.

Пенопласт является отличным утеплителем и имеет относительно
низкую стоимость (по сравнению с другими материалами). Однако утеплить круглую
трубу жесткой плитой утеплителя достаточно сложно. Для утепления труб используют
специальные оболочки (твердый короб) – скорлупы, в которые помещают трубы, а
пространство заполняют мягким утеплителем.

Укладка водопроводных труб в короб из пеноплекса

Рулонные утеплители

В этом сегменте представлены: полиэтилен (как дополнительный
материал), пенофол фольгированный (50-56 руб/м.кв), вата (минеральная (70-75
руб/м.кв) и стекловата (110-125 руб/м.кв)), поролон мебельный (250-850 руб/м.кв
в зависимости от толщины).

Утепление труб водоснабжения рулонной теплоизоляцией также
сопряжено с трудностями, которые заключаются в гигроскопичности материала. Т.е.
утеплитель теряет свои свойства под воздействием влаги, а значит, имеет более
узкую сферу применения, или нуждается в дополнительной защите. Плюс, необходимо
продумывать способ крепления утеплителя на трубе.

Маты базальтовые теплоизоляционные и поролон для утепления водопроводных труб

Сегментные (кожуховые) утеплители

Кожух-утеплитель для труб – наиболее прогрессивный вариант
теплоизоляции трубопровода. Оболочка для утепления водопроводной трубы
обеспечивает максимальную герметичность и как следствие, создает надежный
теплоизоляционный слой.

Выделяют разновидности сегментных утеплителей:

Скорлупы из пенопласта для утепления водопроводных трубжесткие (теплоизоляционный кожух для труб – скорлупа из пенополистирола (ППУ) или вспененного пенопласта. Цена от 190 руб/м.п, зависит от толщины и диаметра цилиндра);

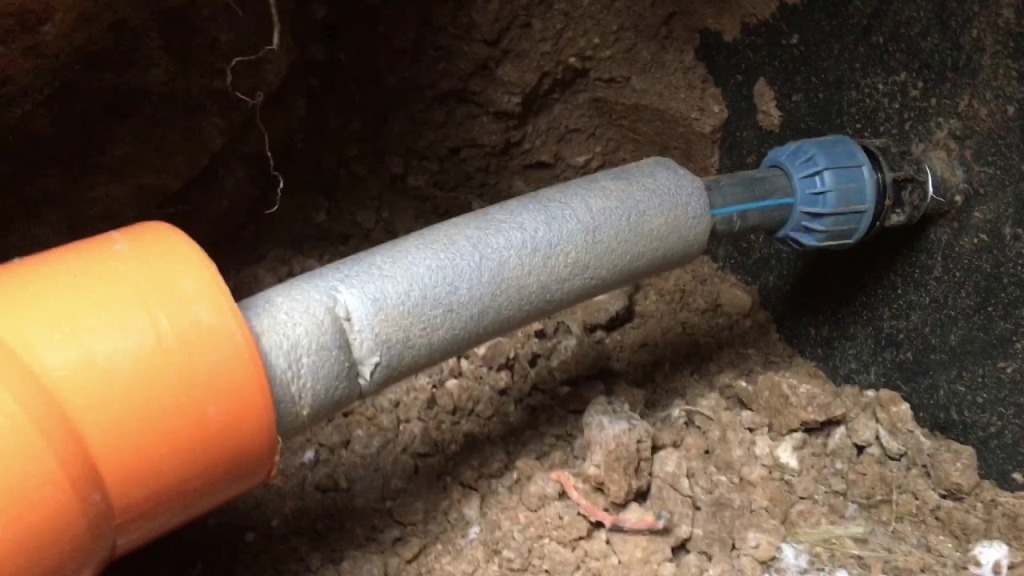

Трубная изоляция из вспененного полиэтилена для утепления водопроводных трубМатериал подготовлен для сайта www.moydomik.net
Базальтовые цилиндры для утепления водопроводных труб

Напыляемые утеплители (ППУ)

Особенность утепления методом напыления пенополиуретана в
том, что теплоизоляция наносится на поверхность трубы, обеспечивая 100%
герметичность (стоимость компонентов для ППУ заливки от 3,5 евро за кг).
Количество компонентов определяется толщиной заливки, работа оплачивается
дополнительно). В среднем стоимость утепления напылением пенополиуретана
составляет 15-20 долларов/м.п.

К напыляемым утеплителям также относится краска
теплоизоляционная для труб. Нанести можно самостоятельно, т.к. термокраска
продается в баллончиках в виде аэрозоля. Слой краски в 20 мм. заменяет 50 мм
утеплителя из базальтовой ваты. Кроме того, это единственный материал, который
не подвержен повреждениям со стороны грызунов.

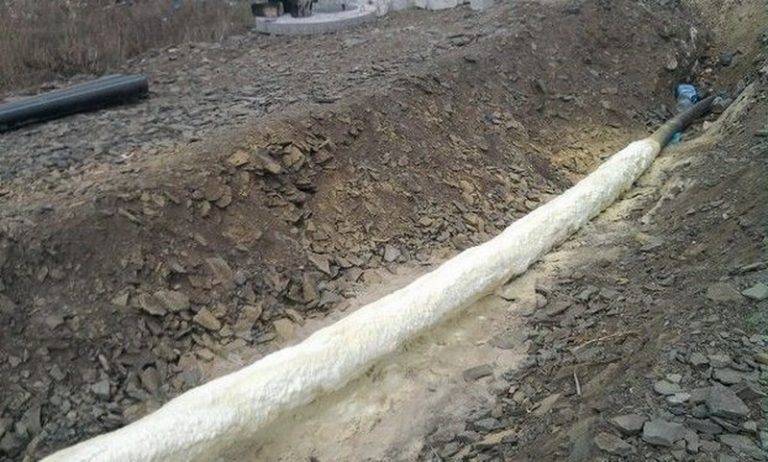

Утепление водопроводных труб методом напыления пенополиуретана (ППУ)Водопроводная труба утепленная пенополиуретаном (ППУ)

Выбирая теплоизоляционный материал для утепления труб
водоснабжения, нужно принять во внимания такие факторы:

место установки трубопровода

Утепление труб, проведенных по
земле и расположенных под землей выполняется разными способами, даже при
применении одних и тех же материалов (важно также учесть до или ниже уровня
промерзания уложены трубы);. частота эксплуатации трубопровода

Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;

частота эксплуатации трубопровода. Например, на даче,
которая не предназначена для постоянного проживания, достаточно просто избежать
разрыва трубы. Для этого устанавливается ресивер или выполняется утепление
водопровода кабелем. А вот в частном доме необходимо обеспечить подачу воды
круглогодично. Здесь к выбору утеплителя нужно подойти более взвешенно;

показатель теплопроводности труб (пластиковые,
металлические);

устойчивость к влаге, горению, биологической активности,
ультрафиолету и т.д. определяет необходимость защиты утеплителя от названных
факторов;

простота монтажа;

стоимость;

срок службы.

Как утеплить водопроводную трубу в земле своими руками: основные материалы и технология

Организуя индивидуальное водоснабжение дома с забором воды из колодца или скважины, необходимо принимать меры для нормальной работы системы водоснабжения в зимнее время, чтобы исключить замерзание воды в трубе. Поэтому вопрос, как утеплить водопроводную трубу в земле своими руками, является актуальным для всех пользователей собственной водопроводной линии. Чтобы произвести утепление напорного водопровода под землей, необходимо рассчитать и выбрать наиболее оптимальный вариант утеплителя и правильно произвести его монтаж с соблюдением технологии.

Рис. 1 Карта уровней промерзания грунта

Пассивные методы утепления водопроводной трубы

Принимать меры, чтобы в частном доме не замерзла вода в трубе под землей, необходимо на стадии строительства здания (прокладки коммуникаций). Для этого применяют пассивные, то есть без использования энергетических источников, способы защиты трубопровода. К ним относятся:

устройство траншеи для внешней магистрали ниже глубины промерзания на 15…20%;
отсыпка траншеи и засыпка трубы щебнем, керамзитом или другим материалом, обеспечивающими быстрый сток просочившейся с поверхности воды;
использование толстостенных трубопроводов большого диаметра, создание уклона в сторону колодца или скважины;
организация теплоизолирующего слоя вокруг трубопровода и мест его соединения с внутридомовыми коммуникациями;
стыковка магистрали с водопроводом и/или канализацией внутри дома легкосъемными элементами – это позволит быстро проверить трубопровод на наличие ледяных пробок и устранить их.

Важно: при создании индивидуальной ветки от магистрали или прокладки водопровода от скважины или колодца к дому стоит отдать предпочтение полипропиленовым, а не металлическим трубам. Это позволит снизить риск разрыва и понизить температуру замерзания жидкости

Материалы для теплоизоляции водопроводных и канализационных труб

Основные требования к теплоизолирующим материалам для пассивной защиты труб:

минимальный коэффициент теплопередачи;
максимальная сопротивляемость проникновению влаги в изолятор;
устойчивость к действию окружающей среды, химической и физической (давление, удары);
долговечность;
для трубопроводов с горячей водой – способность работать при высоких температурах трубы без потери эксплуатационных свойств.

Таким требованиям отвечают изолирующие короба из пенопласта, вспененного полиуретана, базальтовой ваты с внешним защитным слоем или без. В качестве защитного (и дополнительного теплоизолирующего) слоя используются металлическую фольгу, полимерное покрытие. Применима также стекловата и минеральная вата, однако выпуск этих материалов в виде рулона или матов требует обязательного применения дополнительной обмотки снаружи из рубероида, полиэтилена, стеклоткани. Более детально сравнительные характеристики утепляющих материалов для наружных работ рассмотрены в тематической статье.

Инновацией на строительном рынке считается теплоизолирующая краска (покрытие). Ее наносят с помощью распылителя, толщина слоя регулируется условиями эксплуатации. Особенно удобен этот материал на труднодоступных участках и для восстановления поврежденных фрагментов теплоизоляции.

В случае, когда теплоизоляция выполняется после длительного периода эксплуатации (замерзли трубы на даче, их решено утеплить), применяется тот вариант материала, который допускают условия прокладки трубопровода. Так, для проложенных непосредственно в грунте труб необходимо заглубить и расширить траншею на участке так, чтобы можно было проложить слой утеплителя. Для входящих в дом фрагментов применяются прямые и изогнутые короба из изолирующих материалов.

При отсутствии угловых элементов или несоответствии их диаметра требуемому применяют метод секционной нарезки так, чтобы фрагменты плотно охватывали трубу на изгибе.

Использование высокого давления и утепление воздухом

Оказывается, что для защиты домашней водопроводной системы от замерзания не обязательно укрывать коммуникации теплоизолирующим слоем. Есть один интересный способ утепления, основанный на физических законах термодинамики знакомых всем из школьного учебника физики. Известно, что увеличение давления жидкости значительно снижает температуру кристаллизации.

И если поддерживать высокое давление в системе, вода не будет превращаться в лед и сохранит свое жидкое состояние. Например, создание рабочего давления в водопроводной системе в 3 Атм. надежно предохранит водопровод дачи от промерзания. Правда, для этого необходимо установить дополнительное устройство – ресивер.

Второй необычный способ утепления «без утеплителя» водяных труб — теплым воздухом, основан на использовании воздушного потока, исходящего из вентиляционного канала подвального помещения. Для этого водопроводную трубу помещают в пластиковую гильзу большего диаметра. Внешняя труба соединяется с вентиляцией подвала, в которой теплый воздух идет непосредственно от земли, а на другом конце делает выпуск наружу.

Важно: чтобы создать хорошую циркуляция, необходимо воздушный канал оборудовать всасывающим дефлектором. Теплый воздушный поток будет циркулировать быстрее, и вода в трубах будет постоянно обогреваться

Необходимые характеристики утеплителя.

Но прежде, чем ответит на этот вопрос, ознакомимся с эксплуатационными и техническими характеристиками материала, которыми должен обладать утеплитель:

он должен обладать низкой теплопроводностью и высокими свойствами теплосбережения;
он должен быть устойчив к воздействиям среды, окружающей его;
водопоглощение выбранного утеплителя должно быть максимально минимальным, чтобы исключить увеличение теплопроводности;
он не должен терять свои физические свойства при воздействии высоких температур;
он должен быть удобен в монтаже (здесь выбор утеплителя индивидуален и зависит от места расположения самой трубы);
ну, и, конечно же, цена, этот фактор далеко не последний для многих, поэтому, выбирая наивысшее качество, будьте готовы отдать за него немалые деньги, а если же таковых нет, то постарайтесь грамотно соотнести цену и предлагаемое при этом качество.

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

Монтаж ППС скорлупы

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Монтаж нагревательного электрокабеля на трубу

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.

Способы утепления водопровода на улице (в земле)

повышение давления в системе водоснабжения;
кабель для обогрева водопроводной трубы;
теплоизоляция для труб водоснабжения.

1. Создание высокого давления в системе водоснабжения

Водопроводная труба не замерзнет, поскольку вода будет
двигаться с высокой скоростью. Для реализации этого способа используется насос
повышающий давление в водопроводе или ресивер, который врезается в трубу
непосредственно возле насоса.

2. Подогревающий кабель для водопровода

Мощность кабеля 10-15 Вт (средняя цена – 15 у.е./м.п.).
Отлично подходит для обогрева труб в земле при малой глубине их размещения.
Согласно правилам, любые коммуникации нецелесообразно располагать в почве ниже
уровня промерзания грунта. Случаются ситуации, в которых данное требование
игнорируется. В этом случае, простое утепление труб не даст желаемого
результата, т.к. трубопровод по факту будет находиться в воде (во влажной
среде, которая зимой промерзает). Большинство из утеплителей не пригодны для
такого режима эксплуатации и не обеспечивают должной теплоизоляции.

Использование кабеля для подогрева водопровода предоставляет
возможность прокладки труб на глубине до 500 мм.

Кабель для обогрева водопроводной трубы

Обогревающий кабель для утепления водопроводных труб
наматывается вдоль трубы или вокруг нее с заданным шагом. Шаг определяется
мощностью кабеля. Чем ниже мощность, тем меньше шаг. Способы укладки греющего
кабеля показаны на схеме.

Монтажная схема установки кабеля для обогрева водопроводной трубы

Мастера и пользователи отмечают, что утепление водопровода
способом подогрева трубы кабелем – это самый надежный метод для защиты труб,
проложенных в зоне промерзания грунта.

Кабельный обогрев дает возможность избежать замерзания воды
в трубе, и что не менее важно, быстро разморозить замерзшие трубы. Такая
необходимость может возникнуть на даче, если она предназначена для сезонного
проживания. В этом случае можно быстро подготовить трубопровод к эксплуатации,
ведь в естественных условиях ждать полного размораживания можно до мая (при
прокладке труб на уровне промерзания грунта)

Располагается кабель как внутри,
так и снаружи трубы водоснабжения

В этом случае можно быстро подготовить трубопровод к эксплуатации,
ведь в естественных условиях ждать полного размораживания можно до мая (при
прокладке труб на уровне промерзания грунта). Располагается кабель как внутри,
так и снаружи трубы водоснабжения.

Примечание. Установка датчиков температуры по трассе кабеля
даст возможность контролировать температуру кабеля и регулировать ее вручную
или автоматически.

3. Применение теплоизоляционных материалов для труб

Это наиболее бюджетный и простой с точки зрения
самостоятельной реализации способ утепления. На нем остановимся подробнее.
Начнем с того, чем лучше утеплить водопровод, какие материалы можно и лучше
использовать в зависимости от конкретных условий.

Использование теплоизоляторов

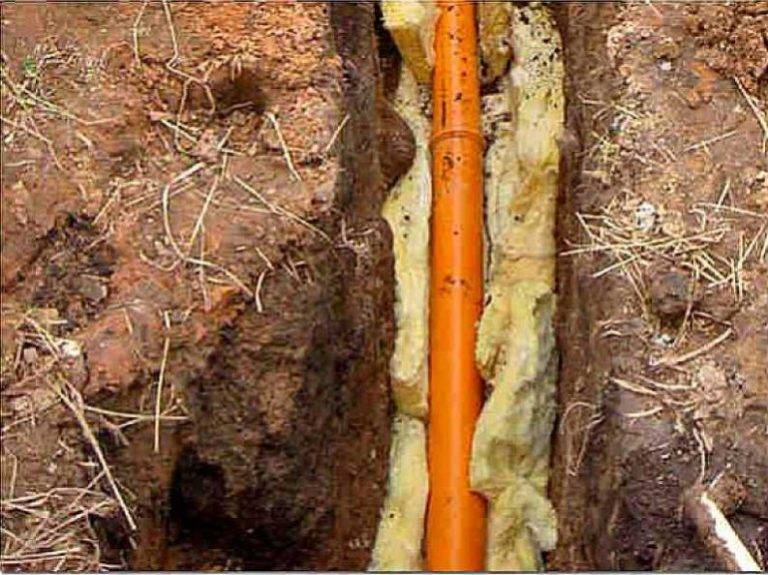

При помощи стекловаты трубы сперва обертывают, а затем обмотка закрепляется пластиковой лентой. В дальнейшем необходимо позаботиться о гидроизоляции, зачастую им является рубероид или иные материалы, схожие по свойствам. Но утеплением труб из стекловолоконных материалов не рекомендуется по нескольким причинам.

Во-первых, такая методика утепления требует нескольких слоев: сам теплоизолятор и кожух, состоящий из обмотки утеплителя и гидроизолирующего материала. Этот процесс довольно кропотлив, да и в итоге получается отнюдь не дешевым.

Во-вторых, плотность таких теплоизоляционных материалов низкая, что приводит к уменьшению толщины утеплителя под давлением почвы. Этот процесс может продолжаться несколько лет и, в конечном итоге, приведет к недостаточной толщине теплоизолятора и промерзанию водопровода под землей.

Если после засыпки трубы проводить утрамбовку земли, то этот процесс только ускорится. Также при недостаточной глубине установки трубопровода через рыхлый грунт будет попадать вода, которая быстро доберется до теплоизолятора и вряд ли успеет высохнуть до зимних морозов.

Теплоизоляционные скорлупы, производящиеся из пенополистирола или базальтового волокна, быстро и просто монтируются. На водопроводную трубу с смещением на 10-20 сантиметров надеваются части пенополистирола, предварительно закрепляясь скотчем. Необходимо учитывать смещение относительно двух половину для «перехлеста». Для утепления узлов, углов и поворотов системы используют фасонные скорлупы.

Явным преимуществом этого способа теплоизоляции является то, что показатель водопоглащения достаточно низок и за 24 часа составляет примерно 0,5% — 2% от общего объема, что позволяет материалу не намокнуть и долго сохранять свои свойства в отличие от стекловаты. После засыпки траншеи пенополистирол не намокает при прохождении воды через грунт и не сминается. Этим методом теплоизоляции можно воспользоваться и при прохождении труб через неотапливаемое помещение.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2 Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3 При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Технология наружного водопровода из полиэтиленовых труб

При обустройстве сетей наружного водного снабжения стоит принимать во внимание особые моменты, как:

увеличенный показатель линейного расширения, что больше в 15 раз, нежели у труб из металла;
большой звуковой эффект;
низкая сопротивляемость огню;
пониженное сцепление с прочими материалами для строительства.

С целью компенсации расширений линейного типа для водопровода из пластика, в процессе его сборке задействуют муфты. Заводское изделие выпускается с запасом длины, что достигает 10 мм. Планирование этого запаса связано с расчётом возникновения технологического стыка, компенсируемого расширением труб.

Способы теплоизоляции водопроводных труб

Основной причиной, по которой трубы для тепло и водоснабжения нужно утеплять, является риск замерзания воды в них. А это приводит не только к коммунальной катастрофе местного значения, но и к таким серьезным последствиям, как разрыв трубы. То есть, жильцам дома грозит остаться без воды и тепла плюс заниматься реставрацией всей системы.

Что очень недешево и связано с большими трудозатратами. Поэтому ещё на этапе проектирования и монтажа трубопроводов нужно тщательно продумать этот момент.

Создание высокого давления в трубопроводе

Если вода находится под высоким давлением, она не замерзает. Это её свойство можно использовать для сохранения целостности системы в домах непостоянного проживания. Например, на дачах, в которые вы приезжаете только на выходные, а среди недели дом не отапливается.

Для этого в систему распределения воды внедряется ресивер и насос.

Ресивер или гидроаккумулятор, поддерживающий в системе высокое давление

Они должны создавать и поддерживать давление в трубах на уровне 3-5 атмосфер.

Этот метод требует выполнения определенных условий:

Электроснабжение должно быть постоянным, без перебоев;
За насосом необходимо установить обратный клапан, чтобы защитить систему от излишнего давления;
Инструкция требует обязательной опрессовки трубопровода и проведения гидравлических испытаний, чтобы убедиться в его прочности и способности выдерживать заданное давление;
Перед каждым запуском водопровода нужно отключать ресивер и стравливать давление.

Использование греющего кабеля

Этот метод самый надежный и эффективный. Конечно, при условии бесперебойного электроснабжения. Заключается он в том, что на поверхности трубы закрепляется специальный греющий кабель мощностью 10-20 Вт, который и не дает воде остывать.

Схема устройства трубопровода с обогревом электрическим кабелем

Данный способ позволяет не заглублять трубы на большую глубину, достаточно траншеи в 40-60 см. Процесс монтажа кабеля очень прост. В продаже есть и готовые наборы, и отдельные элементы для сборки такой системы.

Рассмотрим вариант, когда кабель приобретен отдельно:

Изображение	Описание
Шаг 1	Закрепите кабель на трубе с помощью изоленты или скотча.
Шаг 2	Наклейте поверх кабеля алюминиевый фольгированный скотч. Он будет фиксировать кабель и равномерно распределять тепло по поверхности трубы.
Шаг 3	Для уменьшения теплопотерь наденьте утеплитель для труб водоснабжения из вспененного полиэтилена или обмотайте трубу другим изоляционным материалом.
Шаг 4	Закрепите утеплитель металлическими или пластиковыми хомутами.

Если труба будет прокладываться в земле, поверх утеплителя нужно закрепить гидроизоляцию, чтобы грунтовые воды не просочились к обмотке. Подробнее об этом будет рассказано в следующей главе, посвященной теплоизоляционным материалам и их применению.

Кабель может быть обычным, и в этом случае на трассу устанавливаются датчики температуры для ручного или автоматического управления режимом нагрева. При падении температуры до определенного уровня система будет включаться на обогрев, а при повышении – отключаться.

Теплоизоляция трубопроводов холодного водоснабжения с греющим кабелем и термодатчиком

Но намного удобнее использовать саморегулирующийся кабель, который сам контролирует температуру на всех участках и реагирует соответственно ей.

Конструкция саморегулирующегося кабеля

Труба медная для тепло водоснабжения с обмоткой саморегулирующимся кабелем в неотапливаемом гараже

Утепление «труба в трубе»

Самый лучший теплоизолятор – это воздух. Поэтому если поместить одну трубу в другую, тем самым оградив её от холода, идущего сверху от промерзшей земли, вода в первой так замерзать не будет.

Усилить эффект можно двумя способами:

Используя специальные утеплители для труб холодного водоснабжения, создав из них внешнюю трубу;
Запустив во внешнюю трубу теплый воздух. Например, из подвала или погреба. Для этого её соединяют с вентиляционной системой этих помещений, а на канал, выведенный на поверхность, устанавливают всасывающий дефлектор, усиливающий циркуляцию воздуха.

Водопровод можно проложить в вентиляционных трубах подвала

Зачем изолировать?

При прокладке трубы вне здания на нее (и на протекающую внутри среду) может негативно воздействовать влага и низкие температуры. Вдобавок некоторые материалы (полимерные) быстрее приходят в негодность и теряют свои качества при прямом воздействии солнечных лучей.

Также трубопровод может быть поврежден и от действий (преднамеренных или непреднамеренных человека).

Трубы предпочтительно прокладывать в земле по следующим причинам:

Чтобы предотвратить упомянутые выше негативные факторы.
Чтобы не создавать сеть коммуникаций (которая будет занимать место, мешать проходу/проезду) на поверхности.

При прокладке линии под землей актуальными остаются следующие опасные факторы:

Возможность замерзания протекающей внутри жидкости.
Возможность коррозии самой трубы – от воздействия влаги.

Первый фактор актуален зимой: глубина промерзания грунта в большинстве российских регионов достигает (и превышает) 1 метр. То есть для того, чтобы протекающая среда в мороз не замерзала – трубы следует укладывать в земле глубже этого показателя.

Зачастую это неудобно: так усложняется дальнейшее обслуживание линии (при необходимости проверки или ремонта придется выкапывать глубокую траншею), и увеличивается стоимость и сроки проведения земляных работ при прокладке.

Об опасности отсутствия изоляции

В земле прокладываются трубы водоснабжения и канализации – как муниципальные (идущие от и к многоквартирным жилым домам), так и для частных домов и различных промышленных построек. Использовать утеплитель нужно в обоих случаях – поскольку внутри этих линий протекает вода.

Причем замерзает она очень быстро – не пройдет и часа, как внутри образуется ледяная пробка.

Поскольку трубопровод проложен в земле – для ее устранения придется раскапывать траншею, искать промерзшее место и отогревать его. И все это – в мороз. Причем при этом в доме не будет работать канализация или водоснабжение (смотря какая линия «сядет»).

Помимо неприятностей оттого, что в доме перестанет работать канализация или водопровод, при возникновении ледяной пробки возникает еще и вероятность того, что труба лопнет. Происходит это потому, что при замерзании влага расширяется, то есть лед займет больше места, чем вода. Как следствие – стенки трубы могут не выдержать.

Устранение этой проблемы – задача еще более сложная и менее приятная, чем отпаривание замерзшего участка. Зимой, в мороз, придется не просто раскопать траншею (причем не небольшую, а по всей линии пролегания трубы – чтобы найти поврежденную часть) – но еще и починить саму трубу. Зачастую это возможно осуществить только полной заменой треснувшего сегмента.

Технология и монтаж утеплителей в быту лучшие варианты

Владельцам частных домов для экономии финансовых средств на обогреве помещений нередко приходится решать, чем изолировать трубы отопления, рассматривая различные виды изоляции трубопроводов. При этом теплосети могут располагаться в любом месте индивидуального участка: внутри дома или хозяйственной пристройки, под землей или на ее поверхности.

Рис. 18 Нанесение Теплокраски

Утепление труб отопления на улице

Решая, как утеплить трубы отопления на улице своими руками, следует в первую очередь рассматривать ПЭ оболочки подходящего внутреннего диаметра с закрытыми ячейками. Они имеют поверхностную пленку различных цветов, чтобы закрыть продольный шов, используют скотч, скобы, самоклеющиеся разновидности трубок или любой клей для полиэтилена. ПЭ трубки в зависимости от удобства использования приобретают стандартной длины 2 или 10 м, работы по монтажу проводят в следующей последовательности:

Очищают трубопровод от грязи и пыли и одевают на него ПЭ трубку необходимого размера, когда шов собираются промазывать клеем, его размещают вверху.
Если используют не самоклеющуюся разновидность, промазывают стенки продольного разреза клеем и соединяют их до полного высыхания, затем переворачивают оболочку швом вниз.
Аналогичным образом склеивают между собой торцы целых трубок или обрезанных участков, получая в результате работы цельную и эстетически красивую защитную оболочку.

Рис. 19 Монтаж ПХ трубок – основные этапы

Утепление труб отопления в неотапливаемом помещении

Внутри помещений для утепления трубопроводов можно использовать более дешевые в сравнении с рассмотренным выше вариантом ПЭ трубки с открытыми ячейками, также нередко применяют варианты монтажа защиты с фольгированным поверхностным слоем. Некоторые производители, к примеру Энергофлекс, реализуют вместе со своими трубками специальный клей для соединения ПЭ изделий и дополнительный инструмент в виде специального ножа для резки ПЭ оболочек и пластикового стусла для обрезания трубок прямо или под углом 45 градусов. ПЭ теплоизоляция для труб отопления в квартире или частном доме бренда Энергофлекс монтируется следующим образом:

В трубке дополнительно прорезают выделенный продольный шов специальным ножом.
Раздвигают шов и помещают изделие на трубу.
Скрепляют края швов специальными пластиковыми зажимами в виде полуколец, для этого их соединяют вместе и вставляют зажимные скобы в количестве 4 – 5 штук на один погонный метр.
Если необходимо изолировать угловой фрагмент трубопровода, поступают следующим образом:

В специальное стусло вставляют обрезок трубы и вырезают серединный фрагмент, а также обрезают торцы соединяемых элементов под нужным углом.
Склеивают между собой полученные детали, промазав их кромки специальным клеем Энергофлекс.
Обрезают полученный угловой элемент вдоль специальным ножом, промазывают его продольные торцы клеем и одевают детали на угол трубопровода, половинки можно обмотать скотчем на 2 – 3 часа до высыхания клея, после чего фасонный узел готов к эксплуатации.

Рис. 20 Монтаж углового элемента изоляции Энергофлекс внутри здания

Утепление труб отопления под землей

Решая, чем утеплять трубы отопления на улице при подземной укладке в бытовом хозяйстве, обычно используют жесткие оболочки или помещают мягкие пористые материалы в полимерные трубы большего диаметра. Для теплоизоляции трубопроводов пенопластовой скорлупой поступают следующим образом:

Лежащий на поверхности трубопровод очищают от грязи и размещает на нем сегменты скорлупы соединением шип в паз с таким расчетом, чтобы верхний и нижний элемент ложились со сдвигом.
По мере укладки фрагментов их связывают между собой скотчем, для соединения можно воспользоваться и специальным клеем для пенопласта.
После монтажа на поверхности трубопровод помещают в траншею на заранее засыпанную подушку из песка и присыпают землей.

Рис. 21 Монтаж жестких скорлуп

При теплоизоляции отопительных трубопроводов широко используют материалы, применяемые в строительной отрасли, для удобства использования на трубопроводах их выпускают в виде цилиндрических скорлуп или полых трубок различной длины. Для изоляции наружных и внутренних трубопроводов отопления наиболее рациональный вариант – применение мягких трубок из вспененного полиэтилена, подземный трубопровод обычно изолируют жесткими скорлупами из пенопласта или пенополиуретана.

Утеплитель для водопроводных труб на улице
