Как поставить ремонтный хомут на водопроводную трубу

Полупрофессиональный вариант

Описанный ранее пример изготовления проволочного хомута, является «срочным». Но если изготовление изделия не требует особой спешки, и в наличии имеется инструмент, то самостоятельно можно соорудить достаточно неплохой вариант изделия. Такой уже сможет прослужить долгие годы.

Необходимый инструмент

Для начала, следует понять, какой инструмент понадобится:

• Молоток или легкая кувалда;
• Дрель и сверло (Ø 6 — 8 мм);
• Болгарка или специальные ножницы для резки металла;
• Измерительные приборы – линейка, штангенциркуль;
• Гаечные ключи, плоскогубцы.

Материалы

Для изготовления хомута, способного переносить значительные нагрузки потребуется:

• Пластина из металла, умеренной толщины, желательно до 1 мм. Не стоит использовать сталь большей толщины, поскольку ее не только будет проблематично сгибать, но и она не позволит сделать достаточно герметичное соединение;
• Резиновая полоска, толщина ее должна составлять порядка 3-х мм;
• Болты, гайки (Ø 6 — 8 мм). Желательно иметь и шайбы к ним.

Алгоритм изготовления

Для успешного изготовления хомута своими руками, не потребуется особых способностей в этом деле, но некоторые элементарные навыки все же нужны. Согласно советов опытных сантехников, работа должна происходить в следующей последовательности:

Процесс начинается с замера поврежденного участка, затем вырезается пластина из стали соответствующего размера. В размерах пластины нужно учитывать не только длину поврежденного участка трубы, но и ее окружность (после получения размера, к нему стоит прибавить 5 см).

Замер трубы

• С обеих сторон заготовки, с помощью плоскогубцев загибаются «ушки» будущего крепежа (в конечном итоге они должны быть перпендикулярны основной части металлической полосы).
• В «ушках» нужно высверлить отверстия под крепежный болт.

Самодельный хомут

Далее вырезается полоска из резины, ширина которой должна быть меньше окружности поврежденной трубы.

Монтаж

После того, как изделие уже практически готово, можно переходить к его установке, что станет завершением работы.

Металлическая пластина умеренным нажатием огибается вокруг трубы, имеющей аналогичные диаметр той, которая имеет повреждение целостности

В конечном итоге, ушки должны совпасть

Внимание! Если выполнить перегиб неровно, то могут возникнуть проблемы с установкой крепежного болта. На место протечки прикладывается заранее подготовленный кусок резины, после чего поверх него устанавливается стальная пластина

Прежде чем приступить к монтажу металлического элемента, его нужно немного разогнуть

Это делается для того, чтобы упростить процесс установки на трубу. И так, если все было сделано правильно, то между «ушками» останется расстояние в пару сантиметров, и их можно стягивать при помощи болта. При достижении достаточного давления изделия на трубу, течь прекратится.

Разновидности типовых хомутов

Основное разделение хомутов производится в зависимости от материала, из которого они производятся:

• Металл
• Пластик

Ремонтные хомуты для трубопроводов металлические стальные по своей конструкции представляют болты U-образной формы. Здесь также идет разделение на два типа:

• Хомуты, предназначенные для трубопровода
• Хомуты, представленные в виде одностороннего держателя

Данные приспособления могут выпускаться в различных размерах.

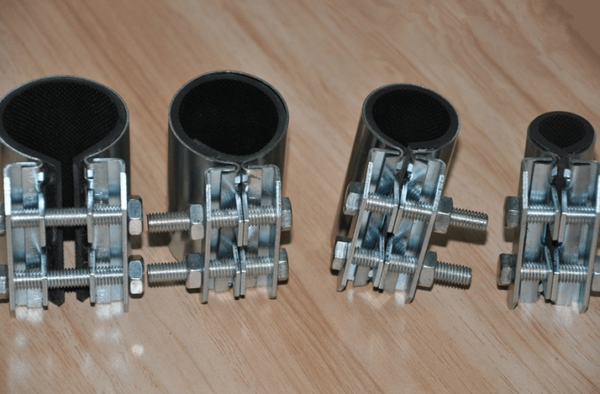

Хомуты разных диаметров

Существует и классификация в зависимости от диаметров:

• Ø 6-16 мм
• Ø 15-500 мм
• Ø 15-200 мм

В наше время часто выпускаются подобные металлическим хомутам, изделия из оцинкованного материала, которые обладают покрытием из резины. Благодаря этому, значительно снижается вибрация в процессе работы.

Хомуты из пластика также делятся на две основные группы:

• Сплошные
• Двойные

Двойные хомуты из пластика обладают улучшенными фиксирующими свойствами, также их можно применять для труб, обладающими различными диаметрами.

Но недостаток в том, что их можно применять только для пластиковых труб, поскольку вес металлической трубы для них непосильная ноша.

Хомуты подразделяются на два основных типа: металлические и пластиковые. Каждый из этих типов также имеет свои дополнительные разновидности.

Монтаж и крепление хомутов

Процесс монтажа хомутов для врезки весьма прост и не требует существенных затрат времени. Для выполнения монтажа потребуется осуществить два несложных этапа. Сперва, металлический хомут следует обкрутить вокруг тела трубы, для того, чтобы закрепляющий замок встал в противоположное положение от места повреждения. Осталось лишь надежно закрутить гайки, для их плотного прилегания к корпусу ремонтной манжеты.

Качество монтажа на дефектных участках тела трубы зависит как от материала хомута, так и от его прочности. Важным моментом монтажа является площадь сопряжения элемента хомута с поврежденным участком трубопровода.

В своем большинстве, ремонтные хомуты выглядят как полузамкнутая манжета, имеющая винтовую стяжку, а также состоящая из 2-3 элементов, охватывающих трубу по диаметру. Все элементы стягиваются и закрепляются при помощи болтов.

Установка ремонтного хомута на трубу

Различают два типа крепежа хомута. Первый – это устойчивая форма крепления. В этом случае закрепление основания в точках фиксации выполняется таким образом, что исключена вероятность движения трубы в дальнейшем. Для этого используют преимущественно фитинги различных форм, которые позволяют осуществить крепление более надежно.

Второй способ – «плавающий». Это свободная форма крепления, которая позволяет трубе двигаться и в результате снижается вероятность её искривления. Для этого способа рекомендуется применять хомуты диаметром несколько большим, чем для неподвижного крепления.

Трубы малого диаметра могут быть присоединены к стене или любой другой поверхности с помощью таких изделий, как кронштейны. Кронштейны рационально использовать в водопроводных коммуникациях с малым диаметром водопроводных путей. Классические кронштейны имеют 2 составные части, которые стягиваются болтами. Фиксируются к стене же посредством установки дюбеля.

В системах горячего водоснабжения используют скользящие опоры, то есть кронштейны из хомута и пластин, которые устанавливаются на опорную подушку. Кронштейны могут являться и консолями, они отлично подходят для монтажа водопровода в помещениях цехов. При высоком значении нагрузки, можно использовать двойные кронштейны для труб.

Способы и условия применения хомутов

Применять хомут для ремонта водопроводной трубы целесообразно только на прямолинейных горизонтальных или вертикальных отрезках трубопровода. Однако на стыках или на изогнутых отрезках трубы устанавливать такие детали не рекомендуется. Что касается материала, то тут возможны любые варианты: чугун, медь, сталь, различные типы пластиковых изделий.

Допускается применение ремонтных хомутов даже на асбестоцементных трубах, поскольку плотность прилегания неразъемных скоб позволяет им сопротивляться высоким нагрузкам. Поэтому подобные элементы довольно распространены при прокладке магистральных водопроводов. Закрепить хомут можно при помощи планки и шпильки. Чтобы отремонтировать дефектный участок, накладывают обжимные хомуты для труб и стягивают его.

Ремонтные хомуты применяют с такими ограничениями:

Течь трубы

Срочный ремонт трубы

Самостоятельно принятые меры по спасению трубы могут оказаться вполне эффективными. И если успеть сделать такой ремонт вовремя, можно надеяться, что она прослужит еще достаточно долгое время.

Если лопнула чугунная труба в одной из квартир верхних этажей, главная задача ее ремонта состоит в том, чтобы перекрыть доступ в квартиру поднимающихся вверх по стояку вредных газов. Для этого:

• Подготовьте кусок резины подходящего размера и проволоку. Можно использовать резину покрышки или автомобильной камеры. Вместо проволоки, в идеале, надо использовать хомуты.
• Наложите резину на трещину. Крепко зафиксируйте ее на трубе проволокой.

Заплатка из подручных средств

Ликвидация небольших протечек

Описанный выше вариант срочного ремонта будет менее эффективен на первых этажах, поскольку именно внизу оседают все фекальные массы. И если уж трещина в чугунной трубе образовалась в одной из квартир нижних этажей, резиновой заплатки будет мало. Но и для этого случая существуют достаточно доступные способы ликвидации незначительных протечек.

Использование цемента. Для реализации этого варианта надо:

• Развести цемент с водой так, чтобы образовалась не слишком густая, но и не слишком жидкая масса.
• Нарезать бинт на небольшие куски (30-40 см).
• Прежде чем заклеить чугунную канализационную трубу, положить бинты в раствор цемента, дать им хорошо пропитаться.
• Наложить бинты на трещину в трубе, создав на ней своеобразный кокон.

Обмотка трубы пропитанными бинтами

Поскольку цемент будет высыхать не менее суток, необходимо, чтобы трубопровод на это время был перекрыт.

Более сложный вариант – это уже капитальный ремонт, требующийся при образовании значительных повреждений на трубе. Для того чтобы произвести ремонт чугунных канализационных труб в данной ситуации необходимо:

1. Подготовить место работы:

• удалить ржавчину;
• слегка углубить трещину на трубе.

Стоит очень аккуратно работать с чугунными трубами, поскольку они довольно хрупкие. Неосторожные действия или чрезмерные усилия, приложенные к ним, могут привести к необходимости полной замены труб.

1. Обезжирить поверхность ацетоном или бензином.
2. Сделать смесь из ортофосфорной кислоты и оксида меди в соотношении 2:3.
3. Сразу же после замешивания нанести смесь на поврежденную часть трубы. Смесь достаточно быстро схватывается, поэтому, чтобы дождаться ее высыхания, не потребуется надолго перекрывать трубы.

Нанесение смеси на трубу

МУФТА РЕМОНТНАЯ ОБЖИМНАЯ ДЛЯ ТРУБ ИЗ СТАЛИ, ЧУГУНА И ПЛАСТИКА

Назначение ремонтных хомутов

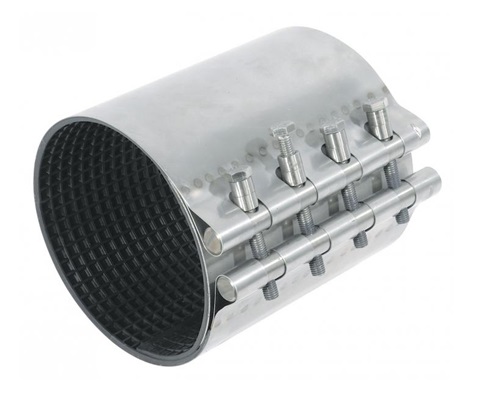

Хомут ремонтный (муфта ремонтная) для трубопроводов  – это самое популярное средство для ремонта поврежденных труб на сетях водоснабжения и канализации. Данные хомуты подходят практически для всех видов труб с гладкой наружной поверхностью (стальные, чугунные, асбестоцементные, ПНД и ПВХ трубы) и используются при таких видах повреждений как:

• лопнувший участок трубы
• трещина на трубе
• дыра в трубе
• неудачное или ненужное сверление
• коррозионное повреждение

При ремонтных работах применение ремонтных хомутов позволяет обойтись без замены участка трубопровода и перекрывания потока рабочей среды, что значительно снижает время работ и затраты на работы такого рода. Ремонтные муфты изготавливают диаметрами Ду40-Ду1000 и давлением PN 10 и PN16.

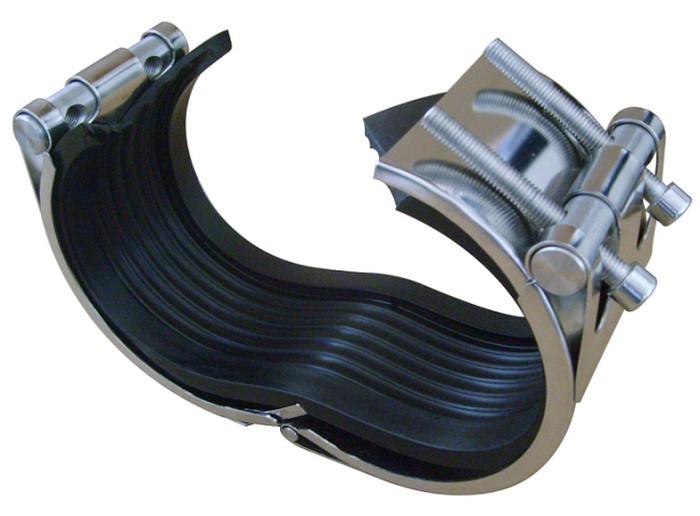

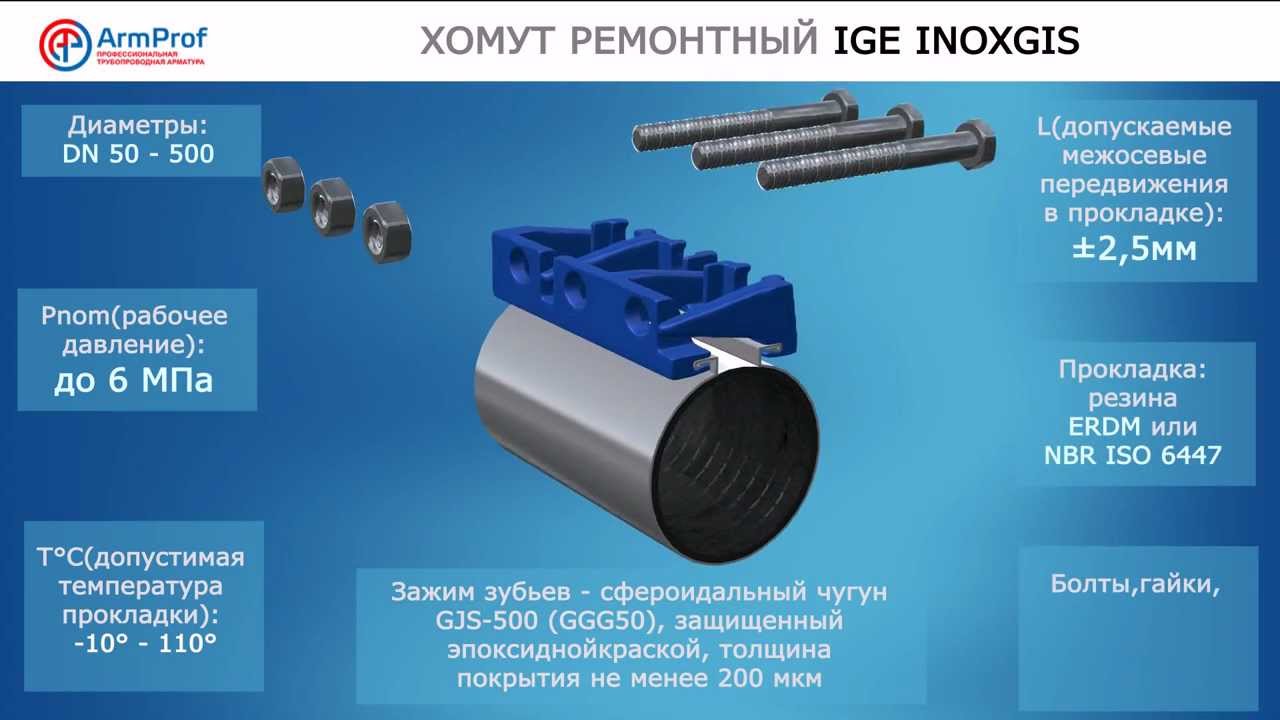

Конструкция ремонтных хомутов

По конструкции хомуты различают на односоставные, двухсоставные и трехсоставные. Корпус хомута изготовлен из нержавеющей стали (или высокопрочного чугуна),болты и гайки выполнены из оцинкованной стали, резиновый уплотнитель изготавливается из:

• EPDM, применяется для холодного водоснабжения
• EPDM-HT, применяется для горячего водоснабжения
• NBR, применяется для различных нефтепродуктов

Монтаж ремонтных хомутов

Монтаж хомутов ремонтных не требует от рабочих каких-то специальных навыков, техники или инструмента. Устанавливают ремонтные муфты как в горизонтальном, так и вертикальном положении. Для этого достаточно надеть хомут на заранее подготовленный поврежденный участок трубы и стянуть крепежные болты при помощи обычного гаечного ключа. Строительная длина изделия подбирается исходя из повреждения трубы (но повреждение не должно быть бльше 60% длины хомута).

Размеры хомутов ремонтных (неполная таблица)

Условный диаметр DN, мм	Обжимной диапазон, мм	Условное давление PN, кгс/см2	Длина L, мм	Вес, кг
50	57-64	16	200	3,5
50	60-67	16	200	3,5
65	75-83	16	200	4,5
80	88-98	16	200/300	4.5/6.5
80	95-103	16	300	6,5
100	108-118	16	200/300	7/11
100	115-128	16	200/300	7/11
125	133-150	16	200	11
125	139-150	16	200	11
150	151-161	16	200	11
150	158-172	16	200/300/400	13/13/18
150	168-182	16	300	13
200	209-220	10	200/300	15/17
200	217-229	10	200/300/400	17/27/34
200	225-240	10	300	27
200	243-260	10	300	27
250	270-288	10	200/300/400/500	42/46/56/56
300	313-336	10	300/400/500	46/69/69
350	365-385	10	300/400/500	70/70/90
400	420-440	10	450/600	70/120
450	468-488	10	600	180
500	520-540	10	450/600	–
600	620-640	10	450/600	–

Ремонтные хомуты отечественных и зарубежных (ROMACON, AVK, HAWLE, AEON и др.) в компании ГидроСпецКом. Все интересующие Вас вопросы вы можете задать специалистам нашей организации по телефону 8 (812) 600-33-09 или

Купить ремонтные хомуты для труб вы можете в компании ГидроСпецКом. Муфты ремонтные с доставкой по РФ силами транспортных компаний.

Подбор хомута для выполнения ремонтных работ

При подборе хомута для ремонта труб водоснабжения особое внимание рекомендуется уделить следующим факторам:

• виду устройства;
• материалу, из которого оно изготовлено;
• размерам хомута.

Подбор вида хомута

В специализированных магазинах можно приобрести ремонтные хомуты следующих видов:

односторонний хомут, изготовленный в виде буквы U. С обеих сторон имеются специальные отверстия для крепления устройства к трубе. Хомут односторонний подходит для ремонта труб небольшого диаметра. В остальных случаях устройство не применяется;

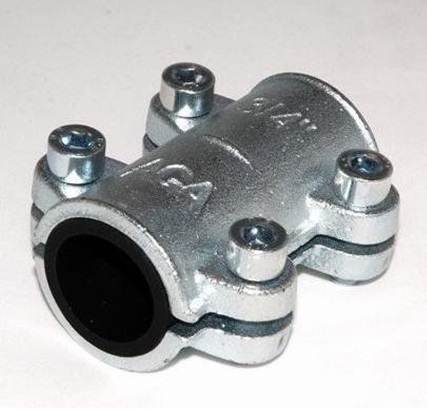

Устройство для ремонта труб малого диаметра

двухсторонний хомут. Устройство является универсальным и может быть использовано для устранения течи на любых видах труб. В состав двухстороннего хомута входят две одинаковые u-образные половинки, которые соединяются между собой болтами;

Универсальное ремонтное устройство для различных трубопроводов

трехсоставной хомут. Устройство, состоящее из трех одинаковых частей,  скрепляемых между собой болтами; используется для ремонта труб большого диаметра (в большинстве случаев предназначено для промышленных трубопроводов).

Устройство для ремонта труб большого диаметра

Для ремонта бытовых трубопроводов чаще всего используются двухсторонние хомуты, обеспечивающие максимальный уровень герметизации протечки.

Выбор материала

Для производства ремонтных хомутов используются такие материалы, как:

• сталь. Стальные хомуты не имеют антикоррозийного покрытия. Поэтому после установки устройства требуется дополнительная защитная обработка;
• из чугуна. Устройства рекомендуется устанавливать исключительно на трубы, изготовленные из этого же материала;

Устройство для устранения течи чугунных труб

• из оцинкованной стали. В отличие от обычного стального хомута устройство, изготовленное из оцинкованной стали, не требует дополнительной обработки, поэтому используется чаще всего;
• из нержавейки. Материал, также как и оцинкованная сталь, широко используется для изготовления хомутов и отличается прочностью и долговечностью.

Выбор материала, из которого изготовлен хомут, необходимо производить в зависимости от размеров протечки и вида труб.

Подбор хомута по размерам

При выборе ремонтного хомута предварительно рекомендуется определить:

1. диаметр труб. Чтобы получить прочное соединение устройства и трубы, внутренний диаметр хомута должен максимально соответствовать диаметру трубы. Хомут меньшего размера невозможно закрепить, а хомут большего диаметра не будет плотно прилегать к поврежденному участку, что приведет к нарушению герметичности;
2. габаритные размеры хомута подбираются на основании следующих параметров:
   • длина устройства (на рисунке обозначена LE) не может быть меньше диаметра (d);
   • по длине хомут подбирается таким образом, чтобы длина поврежденного участка (LS) увеличивалась минимум на 75 мм с каждой стороны (LU);
   • высота места протечки (øS) не должна быть более 20% от диаметра устройства.

Схема определения оптимальных размеров хомута

Монтаж ремонтных хомутов

Как уже говорилось ранее, установка хомута на трубопровод очень проста:

• Взять хомут и развести его в стороны так, чтобы труба свободно в него входила
• Проследить за тем, чтобы прокладка приспособления точно укладывалась на место повреждения
• При правильном подборе изделия между его окончаниями должно оставаться расстояние равное 3 см
• Затянуть болты до предела, при этом расстояние между концами хомута должно стать намного меньше
• Проследить, чтобы прокладка прилегала к трубе должным образом

Хомут для пластиковых труб

Установка ремонтного приспособления выполняется, в основном, без остановки работы всей системы, поэтому результат будет очевиден сразу же.

В том случае, если соединительные болты имеют слишком большой размер, можно их укоротить, воспользовавшись болгаркой.

При правильном выборе качественного хомута и последующем правильном монтаже срок службы приспособления может достигать нескольких десятков лет.

Работы по установке ремонтного хомута на трубопровод проводятся очень просто, только важно при этом придерживаться определенных правил

В специализированных магазинах представлен очень большой выбор хомутов различного типа. Выбор должен зависеть от размеров трубопровода

Также стоит обратить внимание на производителя. Для того чтобы не допустить ошибку, стоит обратиться за помощью к специалисту

О гидравлических хомутах, можно посмотреть на видео:

Сантехника

Основные разновидности ремонтных хомутов

По материалу ремонтные хомуты подразделяются на:

• пластиковые;
• металлические.

Пластмассовые изделия можно использовать для закрепления трубы, которая находится в подвижном состоянии. Они могут быть цельными или двойными. Пластиковые изделия являются практичными и очень прочными приспособлениями, которое позволяет быстро и надёжно справляться с ремонтом труб. Главным положительным качеством полимерных приспособлений является их устойчивость к губительным воздействиям коррозии. Недостатком такого вида хомутов считается их слабая сопротивляемость к механическим воздействиям.

Ремонт пластиковой трубы тоже можно осуществить при помощи хомута

Металлические изделия способны осуществлять надёжное и долговечное соединение. В отличие от пластиковых аналогов являются более устойчивыми к механическим повреждениям. Огромной популярностью пользуются стальные изделия, которые, как правило, производятся из оцинкованной или легированной стали. Такие хомуты имеют с внутренней стороны резиновую прослойку. Ещё одно отличие от пластиковых приспособлений состоит в том, что металлические хомуты способны поглощать вибрации в системе.

Основные разновидности хомутов по конструктивным особенностям:

Односторонний. Распространён вид хомута, выполненный в виде буквы U с перфорацией в верхней части. Этот вид, как правило, применяют для ремонта труб небольшого диаметра (например, Ду 50).

Двусторонний. В состав этого изделия входит два элемента, которые объединяются между собой специальными винтами. Выбор такого приспособления производится с учётом диаметра трубы и характера повреждения.

Многосоставной. Приспособления такого плана используют для ремонта труб с большим диаметром. Многосоставной хомут состоит из трёх и более элементов. Установка этого приспособления производится на несколько резьбовых пар.

Крепёжный. По своим характеристикам практически не отличается от односоставного и двусоставного типа. Отличие этого типа изделия заключается в том, что оно имеет специальный крепёжный элемент, в состав которого входит саморез. Благодаря этому хомут осуществляет надёжное прикрепление трубы к стене.

Назначение

Ремонтный хомут можно использовать в следующих ситуациях:

1. Для герметизации трубы, которая была повреждена коррозией.
2. Для заделки течи вследствие образования дыр и свищей. В этом случае нужен ремонтный хомут со специальной герметизирующей прокладкой. Она плотно прижимается к месту и дефекта и надёжно защищает от протечек.
3. Если труба лопнула в поперечном или продольном направлении, то отремонтировать её можно при помощи данного изделия. Если такая поломка произошла на подвижном участке трубопровода, то лучше использовать хомут, который не только закроет место протечки, но и позволит зафиксировать трубу к стене или полу.
4. В случае, когда нужно срочно предотвратить течь, а нет возможности перекрыть воду или слить её из системы.
5. Ремонтный хомут подходит для устранения течи в случае протечки раструбного соединения трубопроводов канализации.

Ремонтные хомуты можно использовать как на вертикальных, так и на горизонтальных отрезках трубопроводов. По сути, это бандаж, который прочно фиксируется на трубе. Его можно монтировать на трубы из разных материалов – пластика, стали, асбестоцемента, чугуна, меди и металлопластика.

Условия использования ремонтных изделий следующие:

• Внешний диаметр труб не может быть больше диаметра или длины ремонтного хомута.
• При монтаже на трубы диаметром 350 мм длина бандажа должна быть на 15 см больше, чем размер повреждения.
• Для труб значительных габаритных размеров длина ремонтного изделия должна быть больше на 20 см, чем повреждённый участок.
• Для трубопроводов из ПВХ длина хомута должна быть в 1,5 раза больше, чем ремонтируемый дефект.
• Если необходимо отремонтировать место перелома трубопровода или состыковать два участка, то расстояние между краями труб не должно быть более 10 мм, а допустимый угол отклонения равен 2-3 градуса.
• Ремонтное изделие будет эффективно функционировать только при условии, что площадь ремонтируемого повреждения составляет не более 60 процентов от площади рабочей поверхности хомута.
• В случае если размер дефекта значительно превышает рабочую поверхность ремонтного бандажа, участок трубопровода вырезается и заменяется новым трубопроводом, который фиксируется при помощи двух хомутов или муфт.
