Выбор типа разводки
Отопление газом допускает любой тип разводки. Выбирают схему исходя из площади дома, этажности, удобства и возможностей, в том числе и финансовых.
Разводка наряду с площадью определяет мощность котла и необходимость в том или ином электрическом оборудовании.
Тип разводки

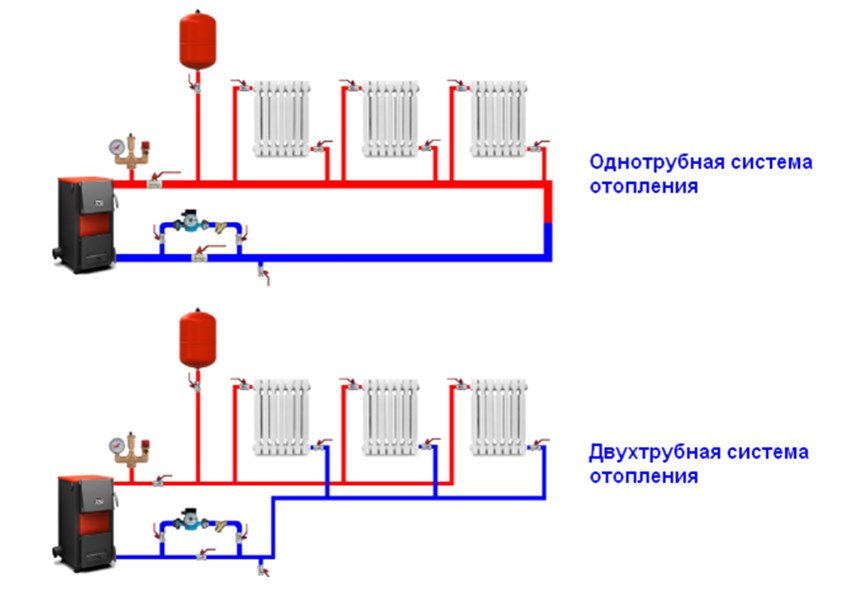

Выделяют 3 варианта: однотрубная, двухтрубная и лучевая.
- Однотрубная схема самая простая. Одна труба последовательно подводится к каждому радиатору на своем «пути» и возвращается к котлу. Здесь теплоноситель нагревается и цикл повторяется. Подходит для небольших зданий и технических построек.
- Двухтрубная – одна труба идет от батареи к батарее и несет горячую воду. Вторая труба в обратном направлении отводит от радиаторов остывший теплоноситель. Такая схема обеспечивает более равномерный нагрев всего контура и может обслуживать большую площадь. Использование кранов облегчает регулировку. Система применяется для обогрева жилых домов и дач.
- Лучевая – здесь нагретый теплоноситель сначала попадает в коллектор, а отсюда по индивидуальной трубе к каждому радиатору подает горячую воду. Такая схема позволяет не просто равномерно нагревать очень большую площадь, но и в произвольном порядке отапливать отдельные помещения, нагревать до разной температуры. Монтаж очень дорог, так как требует укладки большого количества труб и очень точной настройки.

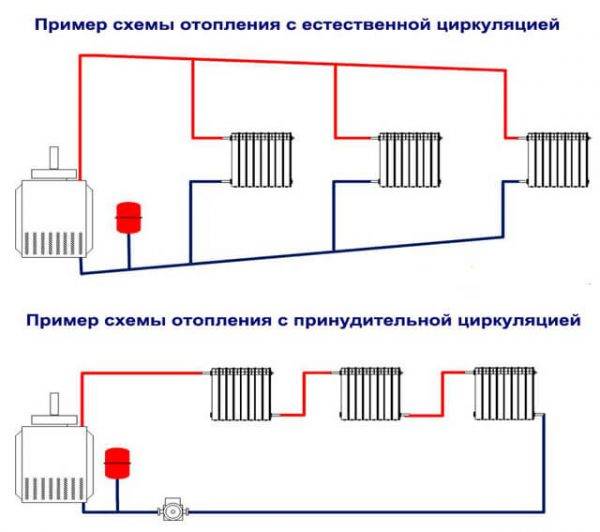

Циркуляция воды
В простых системах можно добиться того, чтобы вода шла самотеком от одной батарее к другой. В этом случае трубы укладывает под некоторым углом, а в верхней точке системы размещают расширительный бак. Последний компенсирует разницу в давлении. Схема требует точных расчетов. Для «теплого пола» не годится.
Принудительная – перемещение теплоносителя обеспечивает электронасос. Это дороже, но зато решает все проблемы с большим количеством труб и сложной конфигурацией трубопровода.

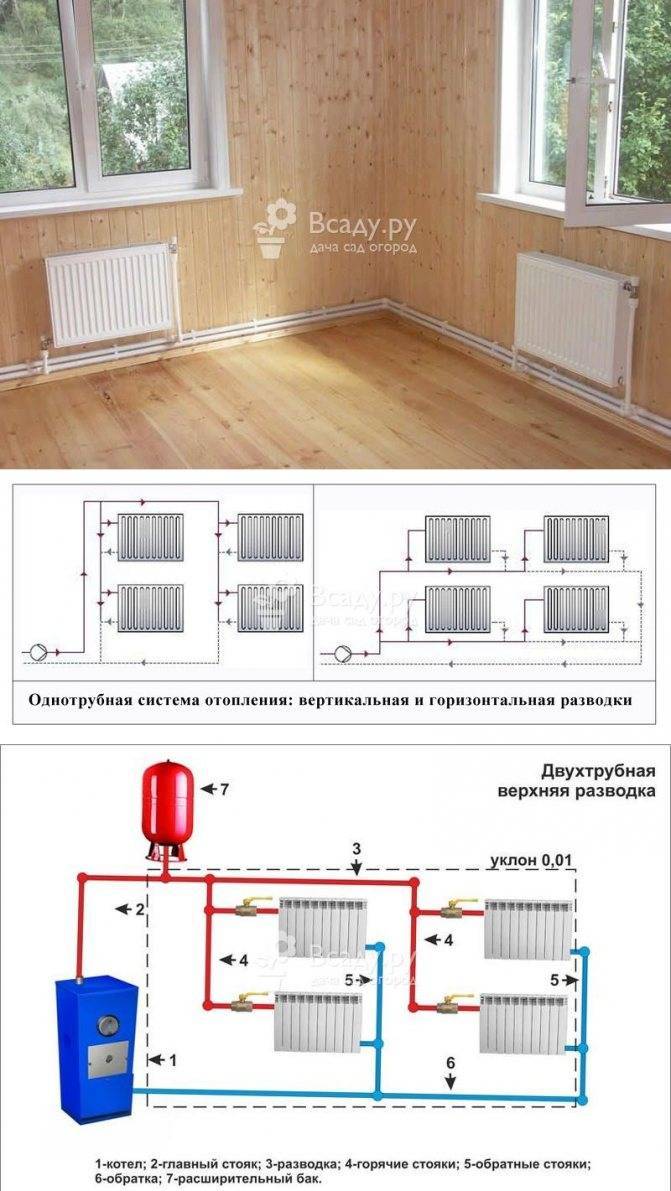

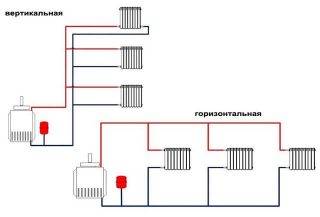

Вертикальная и горизонтальная
Этот вид разводки связан с расположением подающих труб.
Горизонтальная – подающая и отводящая трубы расположены горизонтально. В одноэтажных зданиях ставят именно этот вариант, так как он очень прост и позволяет обходиться без насоса.
Вертикальная – отопительные радиаторы делят на своего рода секции, например, вдоль одной стены. К секции подводится вертикальная труба, по ней подается горячая вода. Отводится тоже через вертикальный сток. Такая схема выполняется в многоквартирных и многоэтажных зданиях.
Вертикальная разводка бывает только принудительной. Здесь обязательно нужен циркуляционный насос для перекачки воды.
Принцип работы: конвекция vs. излучение
Принцип работы радиатора отопления является крайне простым. Вода, которая уже нагрета до необходимой температуры, из котла идет в помещение при помощи труб. Затем она попадает в отопительные приборы, которые и нагревают воздух в помещениях вашего дома.
Конвективный радиатор отопления
Стоит отметить, что если тепло передается конвекционным способом – это ускоренный нагрев воздуха, который протекает через поверхность обогрева, то такой прибор отопления будет носить название конвектора. Если же тепло передается излучением, то есть, нагревание окружающего воздуха производится поверхностью, которая имеет повышенную температуру и теплоемкость, то это будет радиатор.
Рассматривая то, как устроена батарея отопления, стоит отметить, что для того чтобы быстро прогреть помещение, больше подойдет конвектор. Однако такая батарея отопления в разрезе имеет один недостаток – вследствие прохождения активной конвекции в воздух идет много пыли, что не самым лучшим образом будет сказываться на здоровье присутствующих людей. Именно поэтому конвекторные батареи применяются только там, где проблемные места отопительной системы. К примеру, для создания воздушной завесы в помещении с большой площадью остекления, там, где обычные приборы не смогут поместиться по размерам.
В независимости от того, какая температура в батареях отопления, они будут отдавать примерно 60 процентов тепла излучением теплоэнергии, остальная же часть будет отдаваться конвективным способом. Так, достигается минимум конвекции горячего воздуха и хорошо греются те объекты, которые находятся в помещении. В этом плане можно отметить, что то, как работает батарея отопления, подобно системе теплый пол.
Конвекторы или «внутрипольные» радиаторы отопления
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.

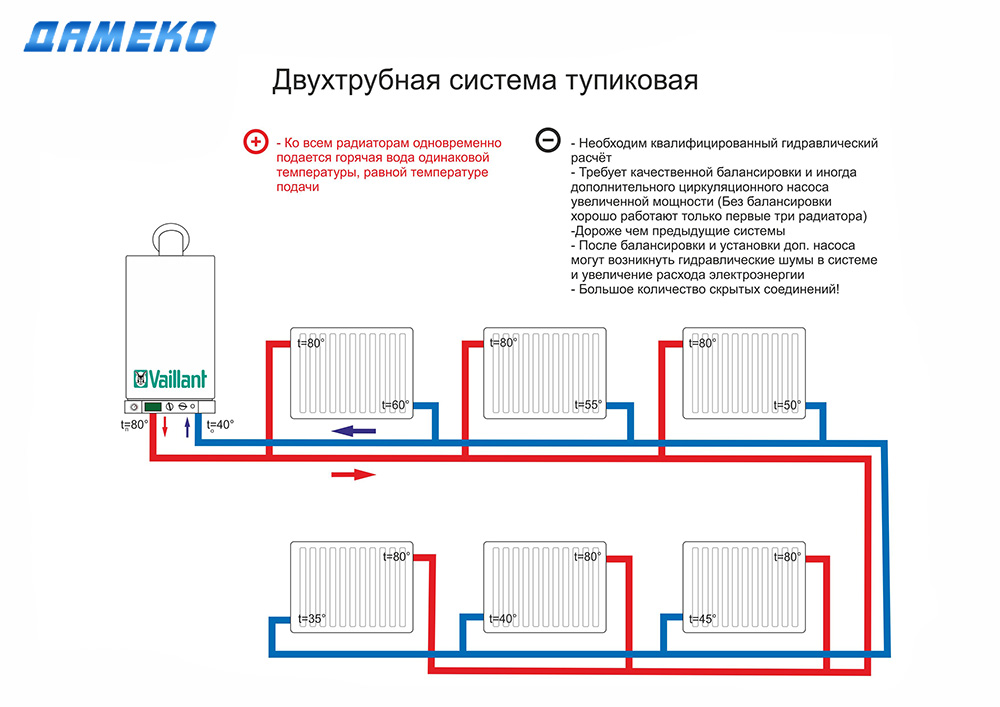

Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Водяное
Водяное отопление — это замкнутая система, по которой непрерывно циркулирует горячая вода. В качестве нагревательного элемента выступает котел. В каждой комнате устанавливаются радиаторы. От котла вода по трубам циркулирует по контуру и, проходя через радиаторы, отдает тепло.
Преимущества водяной системы зависят от типа топлива, которое используется котлами. Если вблизи есть газовая магистраль, то разумнее приобрести газовый котел. Газовое топливо считается самым экономичным. Однако такие конструкции нуждаются в регулярном обслуживании специальными службами. Для негазифицированной местности лучше приобрести твердотопливные котлы.
Использовать жидкое топливо для котла нецелесообразно, так как оно дорого стоит и потребуется сооружение специального резервуара в земле для его хранения.
Расход топлива
Пример № 1. Расчета потребления топлива в водяной системе обогрева: в качестве топлива будет выступать газ, так как он является самым распространенным. Для расчета понадобится мощность агрегата и площадь отапливаемого жилья. Мощность котла для частного строения определяется исходя из пропорции: 1 кВт на 10 м². Для помещения площадью 100 м² потребуется котел мощностью 10 кВт.
Чтобы рассчитать расход топлива, необходимо мощность котла умножать на 24 часа и на 30 дней. В итоге получим 7200 кВт/час. Так как агрегат не всегда работает на полную мощность, то это число необходимо разделить на 2. Месячный расход топлива примерно равен 3600 кВт/час. Отопительный период длится примерно 7 месяцев. Расход топлива за отопительный период равен 3600*7 = 25200 кВт/час. Учитывая, что 1 м³ топлива вырабатывает 10 кВт/час энергии, получим: 25200/10 = 2520 м³.
Полученное значение переведем в денежный эквивалент: стоимость газа за 1 м³ в среднем по стране — 4,97 рублей. Соответственно, газовое отопление за год: 4,97 *2520 =12524,40 рублей.
Плюсы и минусы
Основными преимуществами системы водяного отопления являются:
- оперативный обогрев даже большого помещения;
- бесшумность работы;
- обеспечение одинаковой температуры во всех помещениях;
- экономия топлива;
- простота в обслуживании и ремонте;
- повышение эксплуатационных сроков.
Принцип работы и устройство радиаторов
- Принцип и устройство масляного радиатора
- Принцип и устройство чугунного радиатора
- Принцип и устройство биметаллического радиатора
В настоящее время отопительные приборы представлены самыми различными видами. Но наиболее часто используются чугунные (алюминиевые) секционные, масляные и биметаллические радиаторы. Именно их предпочитает устанавливать большинство владельцев жилищ. Но прежде чем отправиться за покупкой приборов отопления, следует обязательно узнать принцип работы и устройство радиатора каждого популярного типа. Тем самым удастся поближе познакомиться с ними и понять, какие именно батареи больше всего вам подходят.
Схема строения радиатора отопления.
Отопительная система с естественной циркуляцией теплоносителя
Главным достоинством такой системы является её независимость от электроснабжения. Для такого отопления можно применить обычный газовый котел АОГВ, АКГВ, АГВ без подключения электричества, а также твердотопливный или жидкотопливный котел, не оснащенный автоматикой.
Это нужно для того, чтобы теплоноситель свободно циркулировал по всей системе.
Чаще всего для монтажа применяются стальные, оцинкованные трубы и трубы из нержавейки.
При расчете количества труб учитывается периметр дома, т.к. трубы в основном проходят вдоль стен по всему периметру, также в расчет входит труба для стояка плюс обвязка котла, радиаторов, расширительного бака и распределительная труба.
Отопительная система с распределительными
трубами на каждый радиатор.
Последовательная разводка труб.
Схема отопительной системы с естественной
циркуляции для двухэтажного дома.
Комплектующие и оборудование для монтажа отопительной системы с естественной циркуляцией:
Трубы – для основного стояка, обратки и распределительной трубы диаметр 32 – 50мм,
для распределительных труб на радиаторы диаметр 20 – 25мм.
Комплектующие – сгоны, переходники, тройники, крестовины, шаровые краны – для подпитки системы, для опорожнения
Котел
Радиаторы
Расширительный бак.
Расчет системы отопления частного дома
Расчет мощности котла отопления
Мощность котла зависит от площади дома или квартиры, которая нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.
Приблизительный расчет мощности котла в зависимости от площади дома представлен в таблице
| Площадь дома, м.кв. | Мощность котла, кВт. |
| 50-200 | > 25 |
| 200-300 | 25-35 |
| 300-600 | 35-60 |
Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:
особенности подачи энергоносителя
Для газа важно давление в системе. Обычно производитель указывает мощность котла при номинальном давлении газа. Реально оно ниже, поэтому нужно покупать котел с запасом мощности в 15-20%
Для электрического котла важно качество проложенных линий и мощность трансформатора;
Реально оно ниже, поэтому нужно покупать котел с запасом мощности в 15-20%
Для электрического котла важно качество проложенных линий и мощность трансформатора;. вид обогреваемого помещения
При обогреве нежилых помещений расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада – увеличивается на 10-50% в зависимости от вида растений;
вид обогреваемого помещения. При обогреве нежилых помещений расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада – увеличивается на 10-50% в зависимости от вида растений;
количество окон (с учетом вида остекления) и дверей. Чем больше площадь, через которую может уйти тепло, тем больший запас на мощность котла нужно обеспечить;
минимальный уровень температуры воздуха в регионе;
дополнительные потребности. Дополнительный нагрев воды для пользования также приведет к увеличению мощности котла на 30-40%.
Можно воспользоваться программами для расчета отопления:
- калькулятор расчета отопления дома
- калькулятор расчета стоимости отопления дома
Совет. Если горячая вода нужна не постоянно, то стоит отдать предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро нагревается за счет того, что вся мощность котла направлена на нагрев воды. Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то система не успевает существенно остыть.
Расчет труб отопления
Самым современным материалом для изготовления труб на сегодня является ПВХ или пластик. Они пришли на смену металлическим или оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются меньшим диаметром, более просты в установке, не подвластны коррозии и практически не засоряются. Самым новым поколением труб можно назвать металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет придать ей любую форму.
Количество труб зависит от вида используемой системы и отапливаемой площади. Также рассчитывается диаметр (сечение) труб.
Несколько особняком стоит система отопления теплый пол. В данном случае трубы прокладываются по площади пола. Их количество определяется отдельно в зависимости от способа установки пола.
Расчет количества радиаторов отопления
Радиаторы отличаются материалом изготовления.
Чугунные хорошо отдают тепло, отличаются низкой ценой, но очень трудоемки в монтаже.
Алюминиевые – эстетичны, выдерживают высокое давление, легки в монтаже, но имеют высокую стоимость.

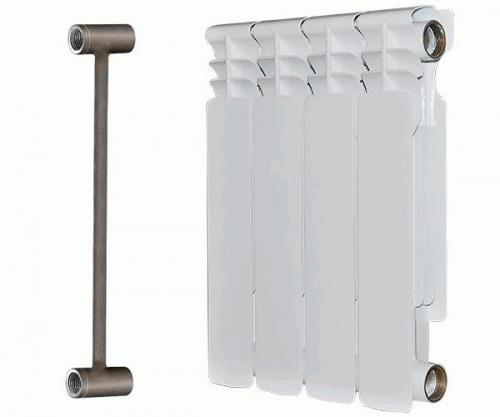

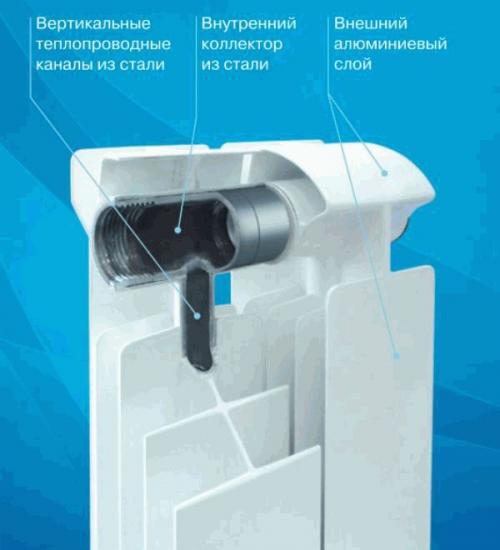

Биметаллические – новинка на рынке, состоят из алюминиевого корпуса и стальной трубы – удачная комбинация первых двух типов.
Ввиду того, что радиаторы рекомендуется располагать под окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух) то их количество должно равняться количеству окон или превышать его.
Кроме того, количество секций определяется размером окна и площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен в жилой комнате было не меньше 7.
Закрывать радиатор декоративной панелью не стоит, это снижает количество поступающего тепла.
Совет. В двухэтажном доме располагайте радиаторы друг под другом для использования общего стояка.
Расчет терморегуляторов
Максимальное количество терморегуляторов зависит от количества радиаторов, а минимальное определяется предпочтениями пользователей.
Совет. Прежде чем делать расчет отопления позаботьтесь о качественном утеплении дома.
Варианты монтажа радиаторов
Как известно, устройство любой коммуникации в доме обязательно требует наличия проектного плана, а также нужной схемы установки того или иного прибора. Подключения радиаторов отопления может быть выполнено несколькими способами в зависимости от того, какой тип имеет система труб.

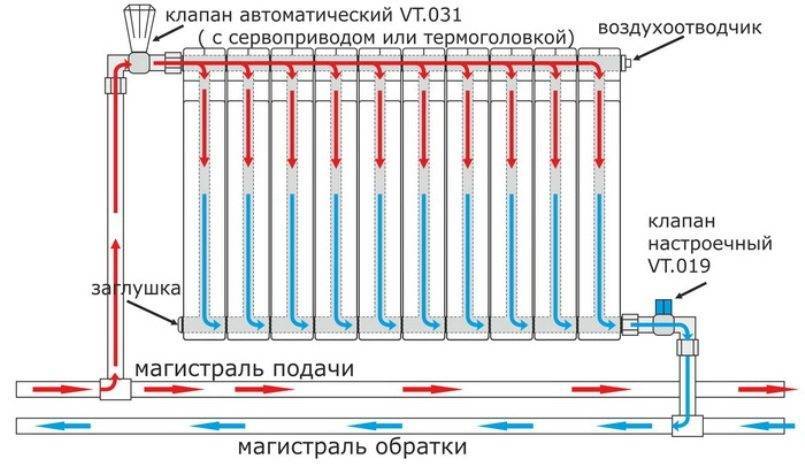

Одним из популярных вариантов подключения является односторонний монтаж батарей. Это значит, что все трубы отопительной системы монтируются исключительно с одной стороны. Особое распространение такой способ установки получил в многоквартирных домах. Еще один тип подключения – перекрестное, или диагональное. Суть такого устройства заключается в том, что монтаж трубы подвода осуществляется с одной стороны радиатора в его верхней части, а трубы отвода – снизу прибора с обратной стороны. Наиболее подходящим такой способ установки будет для тех батарей, которые оснащены большим количеством секций и имеют внушительную длину. В такой конструкции теплоноситель сможет распространиться по всей площади помещения, максимально увеличив параметры теплоотдачи.
Существует также вариант нижнего подключения. Монтаж труб подвода и отвода выполняется к расположенным внизу патрубкам на разных сторонах батареи. Эффективность такого способы подключения существенно ниже по сравнению с двумя вышеописанными типами монтажа, но этот вариант будет актуальным в том случае, если система теплоснабжения оборудована в полу.
Устройство радиатора отопления на видео:
Как вам статья?
Мне нравитсяНе нравится
Конструкция и устройство радиатора отопления
Оборудование отопления в жилище во многом зависит от того, какие приборы будут эксплуатироваться для этой цели. Сегодня наибольшей популярностью обладают отопительные радиаторы. Эти механизмы компактны, устройство радиатора отопления простое, они удобны в монтаже и не отличаются особой сложностью в обслуживании.
Устройство батареи отопления может быть как секционным, то есть состоять из нескольких секций, так и панельным. Основу этих изделий составляют, как правило, различные металлы, такие как чугун, сталь, а также различного рода сплавы. Установить такую батарею можно в любом помещении, не нарушив его интерьера, так как в настоящее время существует широкое разнообразие моделей, отличающихся как по своим техническим характеристикам, так и внешним видом.
О том, как работает радиатор отопления и какие есть разновидности этого прибора, далее и пойдет речь.
Конструкция и принцип работы
Принцип работы радиатора заключается в том, что нагретый энергоноситель передвигается по системе труб и заходит в батареи, передает тепло, затем по обратной ветке движется к отопительному источнику. Радиатор нагревает воздух в помещении способом излучения и конвекции. У разных типов устройств соотношение теплового излучения и конвекции отличается.
Стальные и чугунные радиаторы нагревают комнату излучением, а пластинчатые и панельные нагреватели передают энергию методом конвекции за счет большой суммарной площади ребер и полос. Теплый поток стремится вверх, взамен подтягивается холодный воздух, который нагревается.
Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
- При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
- Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
- При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.
Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

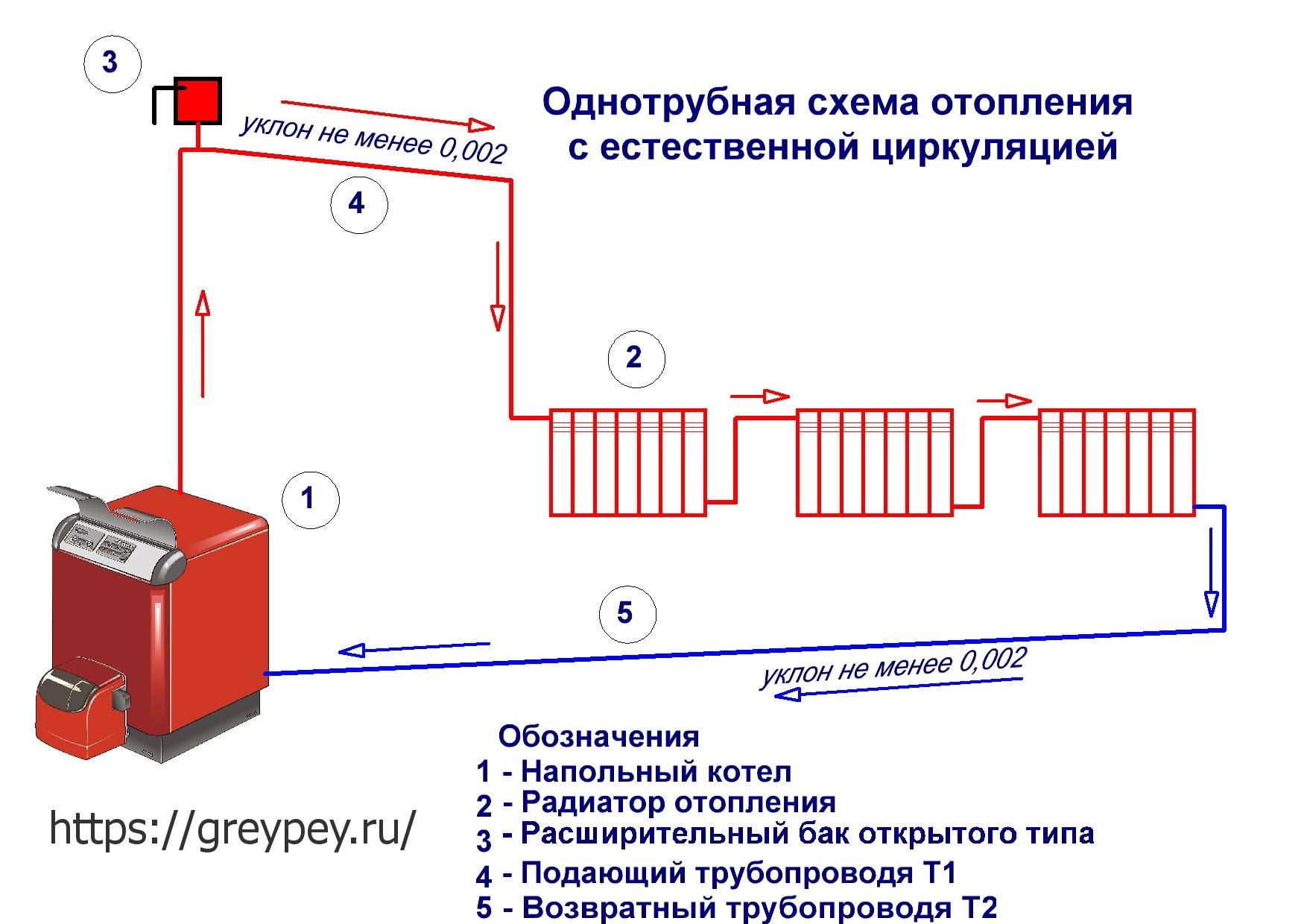

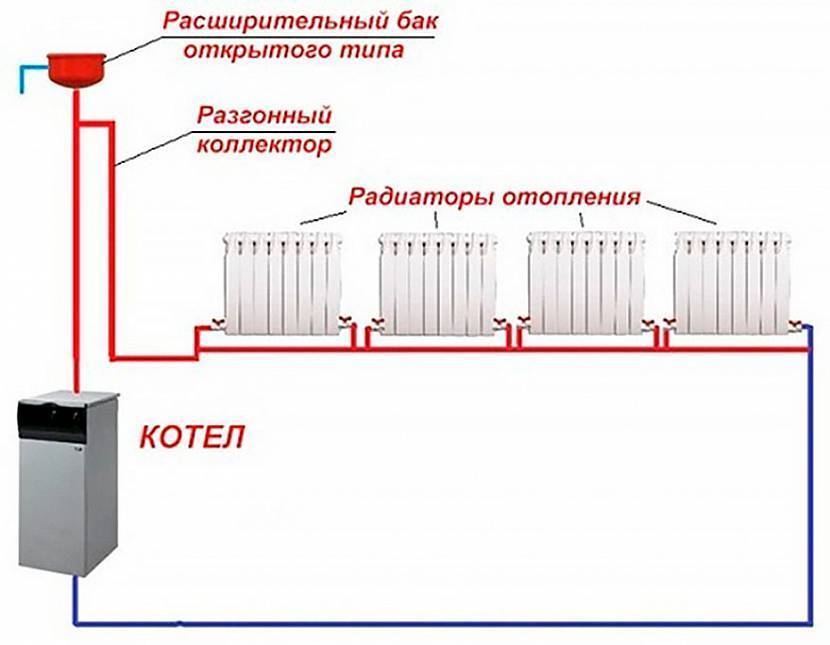

Однотрубная система с самоциркуляцией
Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).
Двухтрубная система с самоциркуляцией
Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
- Подача и обратка проходят по разным трубам.
- Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
- Второй подводкой батарея подключается к обратке.
В результате, двухтрубная система радиаторного типа дает следующие преимущества:
- Равномерное распределение тепла.
- Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
- Проще выполнить регулировку системы.
- Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
- Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.
Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
Как устроен биметаллический радиатор отопления. Как устроены биметаллические радиаторы отопления
На устройство биметаллических радиаторов недвусмысленно намекает их название – биметаллические, что означает – состоящие из двух металлов. Внутренняя часть радиатора, по которой протекает теплоноситель, изготавливается из стальных (медных) труб, а внешняя часть, служащая для передачи тепла окружающему воздуху, сделана из алюминия.
Плюсы такой конструкции очевидны. Стальные трубы способны легко выдерживать высокое давление в отопительной системе, помимо этого, в отличие от труб из алюминия, они химически устойчивы к различным вредным примесям, которые могут содержаться в теплоносителе. А алюминиевый корпус имеет наилучшие по сравнению с иными материалами показатели теплоотдачи. Это благотворно сказывается на габаритах, весе и виде биметаллических радиаторов, и ещё делает их очень отзывчивыми на сигналы терморегулирующей аппаратуры.
Биметаллические радиаторы отопления, сердечник которых изготовлен из меди, имеют наилучшие характеристики, но цены на них доступными не назовёшь. Медно-алюминиевые радиаторы рекомендуется к установке в системе с газовым котлом, имеющим медный теплообменник. Для котлов со стальными теплообменниками подойдут алюминиево-стальные биметаллические радиаторы.
Биметаллический радиатор – это совокупность секций, соединённых между собой посредством резьбового соединения. Каждая секция содержит пару стальных труб – верхнюю и нижнюю, которые соединены перемычкой. К наружной поверхности стальных труб по специальной методике литья под давлением плотно присоединяется алюминиевый корпус, выполняющий функции теплообменника. Для максимальной отдачи тепла окружающему воздуху, алюминиевый теплообменник имеет сложную форму с многочисленными протоками для лучшей конвекции.
Помимо чисто биметаллических радиаторов выпускаются ещё «полубиметаллические», у которых сердечник выполнен из стали лишь частично – его вертикальные каналы стальные, а горизонтальные – алюминиевые. Цена таких радиаторов примерно на 20% ниже, чем цена батарей с полностью стальными трубами, но они менее прочны, поскольку существует риск протечек в местах стыков двух металлов в сердечнике. Для отопительных систем многоэтажных домов характерны высокое рабочее давление, а также невысокое качество теплоносителя, поэтому для них лучше применять биметаллические батареи с полностью стальными трубами.
