Как установить раковину с тумбой в ванной — крепление и монтаж (видео, фото)

Как выбрать место под установку тумб

Умывальник с тумбой выбран, теперь нужно выбрать подходящее место в ванной под его установку. Обязательно учитывайте размеры, изделие должно точно вписываться в свое место. Хорошо бы поставить его около ванны, это обеспечит удобство использования.

Лучше зону под установку тумб выбрать прежде чем начнется работа над разводкой коммуникаций , труб .

Обязательно запомните рекомендации по подготовке места под установку тумбы:

делаются замеры комнаты ванной, разделяется на секции;
продумайте, где должно быть расположение ванной, душевой кабины, раковины;
обязательно учитывайте наличие полок, выдвижных ящиков. Они могут стать препятствием для подведения труб и фитингов для подключения воды к смесителю. Лучше предусмотреть этот вариант раньше, сместить полки, чтобы они не мешали сантехническим приборам. Возможно, нужно немного ее обрезать, но делайте это аккуратно, не повредите конструкцию мебели, не испортите ее внешний вид;
в случаях, когда система канализации выходит из напольного покрытия, а в этой зоне планируется установить тумбу, то в этом случае все просто. Для того чтобы изделие вписалось в место, не нарушило канализационные элементы, его дно необходимо подрезать. Обязательно после подрезки дна, кромки обрабатываются защитной основой.

Установка тумбы под раковину

Тумбу под раковину монтируют после установки самой раковины и крана со смесителем.

Для того чтобы понять, как установить раковину со шкафчиком, нужно изучить следующий порядок установки:

Регулирование ножек тумбы по высоте;
Разметка точек крепления тумбы (крепежные болты обычно предоставляются в комплекте к тумбе);
Создание отверстий в отмеченных точках;
Непосредственно установка тумбы и ее фиксация дюбелями.

Иногда случается, что расположение канализационных и водопроводных труб препятствуют установке. В таком случае тумбу следует доработать, выпилив, зависимо от необходимости, в ее нижней или задней стенке, отверстия необходимых размеров.

Кроме как на дюбеля, тумбу можно закрепить использую силиконовый клей. Для этого собранную тумбу подставляют к стене, сверху устанавливают раковину. Затем раковину отодвигают вперед на 1 см, а в образовавшееся пространство заливают силикон. После тумбу снова плотно прижимают к стене, а силикон разглаживают шпателем.

Шаг 7: Проверка на протечки

После того, как вы установили тумбу с раковиной на своем месте, важно проверить все соединения на наличие протечек. Это позволит избежать проблем в будущем и сохранить качество вашей установки

Проверка трубопроводов

Первым шагом является проверка трубопроводов. Включите воду и проверьте каждую трубу на наличие протечек. Внимательно проверьте соединения и прокладки в местах, где трубопроводы соединяются с раковиной или краном.

Проверка сифона

Следующим шагом будет проверка сифона. Наполните раковину водой и проверьте, нет ли утечек снизу. Если вы заметите протечки, проверьте места соединения и затяните гайки по мере необходимости.

Также проверьте наличие запахов после использования раковины. Если вы заметите запахи, возможно, сифон заблокирован, и вам нужно будет очистить его.

Не забывайте, что утечки могут быть причиной серьезных повреждений вашей ванны и стен

Поэтому важно внимательно проверить все соединения и убедиться, что установка сделана качественно

Монтаж раковины

Единой инструкции, подходящей для установки тумбы с раковиной любого типа, не существует. Для каждой разновидности есть особый подход.

Для самого популярного вида подобной сантехники — подставки с ножками под умывальник — последовательность действий такова:

Перекрыть воду на стояке, предварительно сообщив об этом соседям по подъезду, пользующимся этим трубопроводом. Если в местах будущего подсоединения разводки стоят заглушки, снять их, или отвернуть старые шланги смесителя и слив сифона.
Установить краны горячей и холодной воды, намотав предварительно уплотняющую ленту на резьбу по часовой стрелке. Достаточно 5-6 оборотов. Обжать ее пальцами до монтажа.
Закрыть вентили.
Привернуть подводящие шланги и затянуть их от руки. Подать воду и слить из магистрали грязь, одновременно установив герметичность конструкции.
Установить тумбу на место. Проверить, что есть свободный доступ к запорной арматуре, шланги не пережаты.
Вставить слив от сифона в канализацию. При необходимости просверлить для этого в тумбе отверстие.
Выровнять подставку при помощи уровня. Высота регулируется специальными ножками.

После этого можно приступать к установке раковины.

Для этого нужно:

Соединить сливную трубу с сифоном. Чрезмерные усилия при этом не нужны — пластик слишком хрупкий.
Поставить умывальник на тумбу. Отрегулировать длину сливной гофры.
Разметить и просверлить на стене отверстия для крепежа раковины. Желательно использовать специальные сверла, чтобы не повредить плитку.
Вставить в дырки пластиковые дюбели и завернуть в них шпильки, на которых будет держаться сантехника.
После установки внутри раковины сифонной решетки поместить ее на тумбу и закрепить гайками на шпильках.
Через уплотняющее кольцо смонтировать сифон.
Установить смеситель, привернуть подводку горячего и холодного водоснабжения.

Подать воду. Проверить отсутствие течи в местах присоединения. При обнаружении негерметичных подключений нужно перекрыть воду и подтянуть гайки.Самостоятельно установить в ванной раковину с подставкой несложно. Имея навык работы с простыми инструментами, способность к аккуратной работе позволит сделать это быстро и качественно.

Монтаж раковины

Перекрыть воду на стояке, предварительно сообщив об этом соседям по подъезду, пользующимся этим трубопроводом. Если в местах будущего подсоединения разводки стоят заглушки, снять их, или отвернуть старые шланги смесителя и слив сифона.
Установить краны горячей и холодной воды, намотав предварительно уплотняющую ленту на резьбу по часовой стрелке. Достаточно 5-6 оборотов. Обжать ее пальцами до монтажа.
Закрыть вентили.
Привернуть подводящие шланги и затянуть их от руки. Подать воду и слить из магистрали грязь, одновременно установив герметичность конструкции.
Установить тумбу на место. Проверить, что есть свободный доступ к запорной арматуре, шланги не пережаты.
Вставить слив от сифона в канализацию. При необходимости просверлить для этого в тумбе отверстие.
Выровнять подставку при помощи уровня. Высота регулируется специальными ножками.

После этого можно приступать к установке раковины.

Для этого нужно:

Соединить сливную трубу с сифоном. Чрезмерные усилия при этом не нужны — пластик слишком хрупкий.
Поставить умывальник на тумбу. Отрегулировать длину сливной гофры.
Разметить и просверлить на стене отверстия для крепежа раковины. Желательно использовать специальные сверла, чтобы не повредить плитку.
Вставить в дырки пластиковые дюбели и завернуть в них шпильки, на которых будет держаться сантехника.
После установки внутри раковины сифонной решетки поместить ее на тумбу и закрепить гайками на шпильках.
Через уплотняющее кольцо смонтировать сифон.
Установить смеситель, привернуть подводку горячего и холодного водоснабжения.

Подать воду. Проверить отсутствие течи в местах присоединения. При обнаружении негерметичных подключений нужно перекрыть воду и подтянуть гайки. Самостоятельно установить в ванной раковину с подставкой несложно. Имея навык работы с простыми инструментами, способность к аккуратной работе позволит сделать это быстро и качественно.

Как выбрать место под установку тумб

Лучше зону под установку тумб выбрать прежде чем начнется работа над разводкой коммуникаций , труб .

Обязательно запомните рекомендации по подготовке места под установку тумбы:

делаются замеры комнаты ванной, разделяется на секции;
продумайте, где должно быть расположение ванной, душевой кабины, раковины;
обязательно учитывайте наличие полок, выдвижных ящиков. Они могут стать препятствием для подведения труб и фитингов для подключения воды к смесителю. Лучше предусмотреть этот вариант раньше, сместить полки, чтобы они не мешали сантехническим приборам. Возможно, нужно немного ее обрезать, но делайте это аккуратно, не повредите конструкцию мебели, не испортите ее внешний вид;
в случаях, когда система канализации выходит из напольного покрытия, а в этой зоне планируется установить тумбу, то в этом случае все просто. Для того чтобы изделие вписалось в место, не нарушило канализационные элементы, его дно необходимо подрезать. Обязательно после подрезки дна, кромки обрабатываются защитной основой.

Технология монтажа

После того, как к месту установки раковины подведены коммуникации, приступают к монтажу. Рассмотрим основные этапы и нюансы установки раковины и напольной тумбы своими руками.

Шаг 1

Если подставка была доставлена в разобранном виде, ее предварительно необходимо собрать, строго следуя инструкции производителя, в которой указана очередность составления всех элементов. Для работ потребуется набор отверток разного размера, а также шестигранный.

Шаг 2

Следующий этап – сборка раковины, включающий в себя подсоединение смесителя и сифона.

Монтаж смесителя осуществляется в таком порядке:

К смесителю подсоединяются и затягиваются гаечным ключом гибкие шланги.
На основание смесителя в специальный паз устанавливается идущее в комплекте уплотнительное кольцо.

Обратите внимание! Для крепления крана к раковине используются подковообразная металлическая шайба и уплотнительная резинка

Затем к раковине прикрепляется сифон:

С верхней стороны металлическая сетка с пластиковым патрубком фиксируется при помощи длинного болта.

Важно! Сифоны поставляются как в собранном, так и в разобранном виде. Собирать его нужно по схеме, которая обычно идет в комплекте

Если у вас нет схемы, посмотрите видео ниже.

Шаг 3

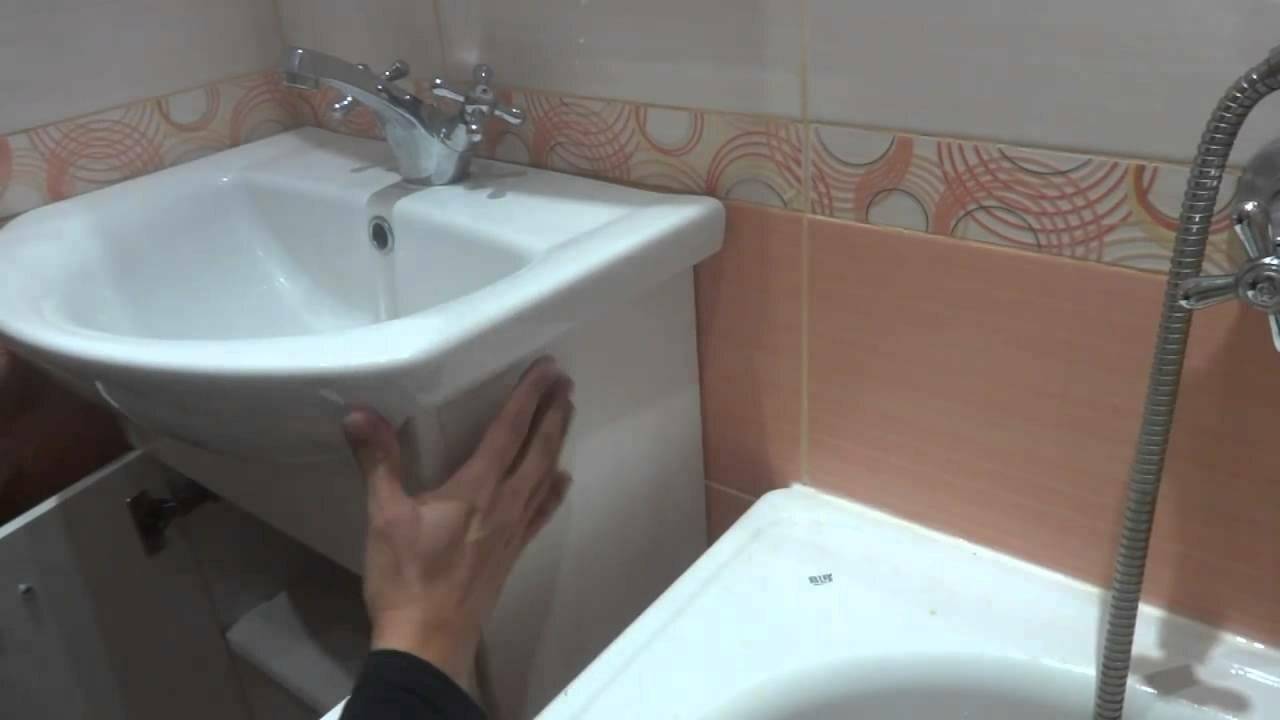

Раковина с установленным на ней сифоном и смесителем устанавливается на тумбу. Чаще всего раковину дополнительно фиксируют к тумбе герметиком или двусторонним скотчем. Но возможен вариант, когда в комплект входят крепления от производителя. Крепление чаши к стене при помощи шпилек не требуется, а вот тумбочку лучше закрепить на пару дюбелей к стене через заднюю стенку, во избежание смещения.

Затем собранную конструкцию придвигают к стене в запланированном месте и выставляют по уровню при помощи регулирующихся ножек. Если такая опция не предусмотрена, а тумбочка стоит неустойчиво, под ножки подкладывают пластиковые подложки необходимой толщины.

Обратите внимание! Если для правильной установки тумбы мешают трубы, необходимо в этом месте аккуратно выпилить тумбу и сделать выемку под коммуникации. Делается это исходя из конкретной ситуации, некоторые примеры приведены на фото ниже

Обязательно обработайте обрезанные места герметиком или воском, чтобы предотвратить набухание ДСП от влаги.

Шаг 4

Когда тумбочка с мойкой установлена, подключают коммуникации: гибкий шланг сифона к канализационному выводу, а гибкие шланги смесителя – к концевым фитингам водопровода.

После этого навешивают дверцы шкафчика (их установку рекомендуется производить в последнюю очередь, чтобы они не мешали при выполнении подключения). Для навешивания дверок используются мебельные навесы, которые дают возможность отрегулировать плотность закрытия и щели между дверцами.

Завершающий штрих – наполнение шва между стеной и краем чаши белым герметиком. Это предотвратит затекание воды за умывальник, порчу стен и тумбы, а также исключит образование плесени в труднодоступном месте.

При соблюдении вышеперечисленных рекомендаций, самостоятельная установка умывальника с напольной тумбой не вызовет затруднений. Но, несмотря на кажущуюся легкость процесса, подходить к установке нужно ответственно, так как допущенные ошибки часто приводят к различным проблемам: протечкам, появлению неприятного запаха и другим печальным последствиям.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Тумба под раковину

Отправляясь в магазин, желательно помнить о некоторых несложных, но важных правилах.

Схема монтажа тумбы под раковину.

Начать можно с поиска соответствия стиля тумбочки общему стилю ванной. Так, строгое прямоугольное изделие вряд ли будет гармонировать с мягким интерьером, отличающимся плавностью линий. Для классической ванной с элементами роскоши не подойдет установка раковины, отличающейся скромностью форм и материала.

Разумеется, нельзя игнорировать состояние фурнитуры. Исходя из того, что все это будет находиться в комнате с повышенной влажностью, всевозможные ручки, петли, ножки должны быть изготовлены из хромированного металла. При этом следует учитывать, что позолота на пластике под воздействием интенсивной влаги довольно быстро теряет свой изначальный внешний вид.

Подбирая вещь по своему вкусу, рекомендуется обратить внимание на то, чтобы в ней имелись полезные для ванной полки и ящички для необходимых банных предметов. Компактная мебель под раковину значительно экономит пространство в ванной комнате

Если в санузле присутствует пол с подогревом, не стоит брать тумбу с закрытым цоколем. Более удачным будет вариант с ножками. Они не дадут всей тумбе нагреваться от теплого пола, обеспечат столь нужную во влажном помещении вентиляцию, а также облегчат процесс уборки.

Разновидности раковин с тумбами

Ранее такая сантехника для ванной называлась «мойдодыром».

Но и в современном интерьере подобные конструкции встречаются часто.

Разделить их можно на несколько категорий:

Самыми распространенными стали напольные модели. Тумбы при таком размещении опираются на ножки с силиконовыми накладками или цоколь. При монтаже подобных изделий не требуется дополнительных креплений к стене или полу.
В малогабаритных помещениях предпочтительней станет установка умывальника с тумбой подвесного типа. Это позволит сэкономить пространство и облегчить уборку. Фиксируется такая конструкция на капитальной перегородке при помощи мощных крепежей.
Угловые раковины также предназначены для маленьких комнат. Ящики для них могут быть как напольными, так и подвесными. Форма и размер чаши может быть любой.
Некоторые умывальники с тумбой комплектуются корзиной или зеркалом. Они встраиваются в конструкцию или представляют собой отдельные элементы.
В ванные комнаты с особым интерьером устанавливаются ассиметричные раковины. В этом случае монтаж тумбы производится так, что умывальник располагается на ней частично. Нередко у таких моделей нет отверстия для смесителя. Чаще всего он устанавливается на стену, а иногда место для крепления изготавливается своими руками.

Составляющие элементы

Монтаж раковины с тумбой в ванной предполагает понимание и умение разобраться в основных составляющих элементах этой мебели.

Итак, основными элементами раковины с тумбой являются:

раковина или умывальник, либо мойка (подвесная, встроенная, накладная или на пьедестале); Раковина
смеситель вертикальный с гибкими или жесткими подводками; Смеситель
сливной сифон; Сифон
крепление раковины (кронштейны либо анкерные винты, болты, резиновые прокладки, гайки, ФУМ-лента, металлические уголки, саморезы, дюбели, металлопластиковые патрубки, а также монтажная пена или силиконовый герметик);
тумба. Тумба

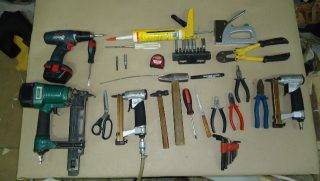

При этом из инструментария необходимо будет для установки раковины с тумбой в ванне приобрести:

шуруповерт;
перфоратор;
коронка под отверстия или круговая пила;
рулетка;
гаечный ключ;
шпатель;
карандаш и линейка;
строительный уровень.

Поэтапность монтажа

Самостоятельно закрепить раковину с тумбой в ванне можно и без привлечения специалистов, просто соблюдая следующую пошаговую инструкцию:

Примерить приобретенную тумбу из влагоустойчивого материала к месту установки в ванной, для того чтобы все ее элементы во время монтажа случайно впоследствии не помешали беспрепятственному подключению водопровода и канализации.
Смонтировать вертикальный смеситель (кран) и сливной сифон к раковине.
Установить раковину с прикрепленной сантехникой на тумбу и придать ей строго горизонтальное положение.
Отрегулировать гаечным ключом ножки шкафа по высоте.
Разметить карандашом и рулеткой точки крепления.
Создать отверстия коронкой или круговой пилой в отмеченных точках.
Смонтировать тумбу при помощи дюбелей или силиконового клея, т.е. аккуратно подставить к стене собранную тумбу с раковиной и привинтить при помощи шуруповерта эту конструкцию к ней специальными анкерными винтами либо просто приклеить силиконом. При этом излишек силикона нужно будет сразу же тщательно при помощи шпателя разгладить по поверхности.
Подключить все коммуникации (горячий и холодный источники воды из городских трубопроводов, канализационный слив) посредством металлических патрубков или накидных гаек к смонтированной конструкции. При возникновении же препятствия тумбу нужно будет доработать, т.е. выпилить в ее нижней или задней стенке отверстия необходимых размеров.

Как правило, в набор сборки мебели входит инструкция с подробной схемой монтажа. Главное в процессе установки конструкции в ванной следить за тем, чтобы все шурупы были хорошо затянуты, потому как после монтажа умывальника с тумбой подтянуть их станет практически невозможно.

В случае, если закрепить приобретенный умывальник на тумбе стандартной модификации не представляется возможным, то следует сделать индивидуальный заказ на изготовление влагостойкой мебели под раковину в ванную под необходимые по проекту размеры и формы.

Некачественный монтаж раковины в ванной может привести к разного рода проблемам, таким как: подтекание воды, неприятный запах из канализационной трубы в комнату, недостаток напора жидкости из крана. В связи с этим, перед тем как установить раковину с тумбой в ванной, желательно получить небольшую, но очень значимую консультацию у специалиста-сантехника.

Подключение смесителя и слива

Подключение сифона к канализации

Инструкция по монтажу подвесных умывальников рекомендует сначала установить на мойку сантехническую арматуру. Когда моечный комплекс будет закреплен на стене, проводить эту работу будет крайне затруднительно.

Закрепление смесителя. Сверху мойки он устанавливается на резиновую прокладку и декоративную шайбу. Снизу кран фиксируется лунообразной шайбой и накидной гайкой. Затягивать гайку нужно до тех пор, пока кран не перестанет прокручиваться на раковине. После этого к основанию смесителя прикручиваются два гибких шланга для холодной и горячей воды. Сначала это делается пальцами, затем разводным гаечным ключом. Туго затягивать соединение резьбу шлангов не рекомендуется, так как это может привести к нарушению целостности тонких резиновых прокладок.
Установление системы слива. Сверху раковины на сливное отверстие прикладывается верхняя накладка. Снизу прижимается приемный патрубок с резиновой шайбой и накидной гайкой. После проведения центровки гайка туго затягивается. Пластиковые детали нужно затягивать только руками, чтобы почувствовать, когда гайка может лопнуть и не допустить этого. После этого примеряется остальная часть слива. Если все подходит идеально, то сифон с трубами откручивается и убирается. Он будет остановлен после закрепления умывальника на стене.

После установки на мойке смесителя и сливной арматуры можно переходить к креплению изделия на стене.

Раковина на пьедестале. Руководство по выбору

Производят раковины на пьедесталах самых разнообразных расцветок и форм

Первое, на что стоит обратить внимание – это цветовое решение и дизайн. Вся сантехника в ванной комнате должна непременно гармонировать, образуя некий единый стилистический ансамбль. Это касается и материала изготовления

Это касается и материала изготовления.

Возможно, Вас заинтересует информация о том, как врезать мойку в столешницу

Классическое решение – раковины из фаянса и фарфора. Альтернативное решение для любителей необычных форм и материалов – раковины на пьедесталах их камня, закаленного стекла, реже – акрила, со стальными и пластиковыми элементами (полочками для мыла, полотенцедержателями, подстаканниками) и декоративными узорами. Каждая отдельно взятая неклассическая модель умывальника с пьедесталом устанавливается строго по инструкции от завода-производителя.

Умывальник на пьедестале ,чертеж

Сами раковины могут быть любой формы – квадратные, круглые, овальные и т.д. Выбирать стоит ту, которая впишется в интерьер ванной комнаты, не займет много места (оптимальная длина – около 6о см) и позволит с удобством умываться и чистить зубы. Рекомендуется выбирать модель с отверстием-переливом.

Раковина с пьедесталом, материал — закаленное стекло, сталь

Раковина на пьедестале с полочками

Пьедестал (если его нет в комплекте) стоит подбирать аналогичной раковине формы. То есть, к квадратной чаше подойдет кубическая «ножка», а к круглой – соответственно со скругленными гранями.

Раковина с пьедесталом

Смесители обычно устанавливаются непосредственно на краю умывальника, но есть модели без технологических отверстий, пригодные для монтажа под настенными (общими для ванны и умывальника) или рядом с напольными смесителями. В случае с настенными и встраиваемыми смесителями все коммуникации (подводящие водопроводные трубы или гибкие шланги, сифон) прячутся за пьедесталом или внутри него.

Раковины на пьедестале (материал — натуральный камень)

Но есть наиболее важные моменты, на которые следует обратить внимание при выборе раковины:

«ножка» — слабое место сантехники ввиду ее конструкции, поэтому при выборе стоит обратить внимание на качество материала изготовления и отсутствие трещин/сколов/царапин; пьедестал, лишенный с тыльной стороны различных перемычек и перегородок гораздо удобней и проще устанавливать своими руками; расстояние между пьедесталом и стеной у различных моделей сильно отличается, этот факт следует учитывать, подбирая умывальник с пьедесталом под вариант прокладки водопроводных и канализационных труб в вашей квартире. Раковина с пьедесталом Sanitan Victorian

Сопутствующие инструменты/детали

Вместе с умывальником и пьедесталом необходимо приобрести подходящие крепежные элементы (руководствуйтесь типом ваших стен и стеновой отделки), сифон, при необходимости – смеситель и гибкие шланги, а также запирающие шаровые краны.

Возможно, Вас заинтересует информация о том, как происходит установка сифона

Для монтажных работ потребуется перечень следующих инструментов и материалов:

строительный водный уровень;
отвертка, рулетка; перфоратор и бур;
простой карандаш;
герметик на основе силикона;
разводной ключ;
лента фум или пакля с масляной краской.

Подготовка к установке

Р СћРЎ

Для сборки самодельного шкафа выполняют чертеж, чтобы по нему порезать элементы каркаса, декоративные панели, детали дверок, полок, заготовки ящиков.

В рабочем эскизе указывают:

высоту готового шкафа и всех его конструктивных элементов;
размер выпиливаемого отверстия в столешнице под встраиваемые раковины;
места расположения опорных полозьев для ящика, кронштейнов под полочки;
точки прикручивания петель для створок или полозьев под ролики (раздвижной вариант).

Для мужчин считают комфортной чашу на высоте 950 – 1050 мм над полом, женщинам подойдет уровень в 810 – 910 мм. Учитывают, что внутренний размер по высоте подвесных тумбочек на 150 – 200 мм меньше, чем напольных.

Инструменты и материалы

Магазинные тумбы продают в готовом виде, иногда изделие нужно собирать. Для подсоединения чаши к канализации нужен отрезок гофрированной трубы, сифон, перелив. Водопровод присоединяют гибкими шлангами, иногда для подключения смесителя используют эксцентрики (если межосевое расстояние труб отличается от 150 мм).

Инструменты для работы:

электрические: перфоратор, лобзик, дрель со сверлами, шуруповерт;
рулетка, уровень, угольник, отвес, венчик;
для строгания фуганок и рейсмус;
отвертка, струбцина, молоток, шестигранные ключи, пассатижи;
для отделки шпатель, кисти, валики, кюветы под валик.

Материалы:

каркас, делают из стальной квадратной трубы, деревянных реек, оцинкованного профиля;
для обшивки нужны панели ЛДСП, МДФ, другие;
петли на дверки (навесные или по типу рояльных), крепежные уголки из металла;
конфирманты, саморезы, гвозди, дюбели;
грунтовка, акриловый герметик;
лакокрасочные материалы, наждак;
кронштейны, элементы крепления раковины к тумбе.

Для деревянного каркаса покупают пропитки от влажности, грибков и возгорания.
