Сварка ворот из профильных труб своими руками — порядок действий

Почему профиль?

Заборы, калитки, ворота при входе в гараж или на участок – обязательные элементы защиты частной территории. Но многие хозяева помимо защитной функции делают их эстетически привлекательными, украшая оригинальным неповторимым декором, воплощая в жизнь дизайнерские задумки.

Преимущества материала Профтрубам в качестве основного материала по праву отдают предпочтение большинство хозяев. Основные достоинства такие:

• небольшие затраты на покупку;
• прочность;
• удобство применения саморезов с металлом;
• эстетичный вид;
• умеренный вес;
• легкость сварки, нанесения защитных составов.

Но одновременно с положительными качествами требуется учесть слабые стороны:

• подверженность коррозии – проблему вызывает эксплуатация при повышенной влажности и попадание влаги;
• деформирование каркаса из-за использования в процессе сборки резьбовых креплений;
• неудобство при покрытии грунтовкой, что увеличивает длительность отделки.

Стоимость и вес

Соответствует размеру сечения, толщине стенок. Продаются в форме квадратов или прямоугольников. Размеры сторон варьируются от 10 до 180 мм, толщина стенки от 1 до 14 мм. Обычно в частном строительстве применяется 1-4 мм толщиной. Очень прочная, при этом максимально легкая. Аналог, но с круглым сечением весит больше минимум на 20%.

Самыми часто применяемыми видами для домашнего строительства являются:

1. Размером сечения 60 на 30 мм и 60 на 40 мм, толщина стенок 2 мм – для формирования столбов, каркаса. Средняя цена за квадратный метр 130-140 руб. за погонный метр.
2. Сечение 50 на 50 мм и толщина 2 мм для формирования рамы открытого типа и большой по размеру. Средняя стоимость 110 руб. за м2.
3. Самый популярный 40 на 20 мм толщиной 2 мм используются для укрепления. Стоимость 80 руб. за квадратный метр.
4. Если требуется облегчить, то предпочтение отдается сечению 40 на 20 мм и толщиной всего 1,5 мм. Цена 40 руб. за квадратный метр.

Образцы разных размеров Прямоугольная форма дает возможность удобного закрепления облицовки. Благодаря ей у ребер есть собственные ребра жесткости. Это упрочняет, позволяет выдерживать повышенные нагрузки. Это большое преимущество прямоугольного по сравнению с круглым.

Виды гаражных ворот

Выбор конструкции ворот зависит от наличия свободного места около гаража и его размеров. С учетом этих параметров выбирается оптимальный тип:

1. Откатные сдвигаются вбок, практичны и удобны. Однако при открывании требуется место равное по величине ширине створки.
2. Роллетные состоят из пластин, которые убираются в короб, установленный на потолке. Удобны, экономичны, но легко вскрываются злоумышленниками. Поэтому использовать их рекомендуется в охраняемых помещениях.
3. У подъемно-поворотных ворот полотно поднимается вертикально с помощью рычажно-поворотного механизма. Его покупают в магазине или делают самостоятельно. Дополнительного места внутри и снаружи гаража для открытия не требуется что актуально для маленьких дворов.
4. Секционные конструкции состоят из нескольких частей, поднимающихся по направляющим к потолку с помощью пружинного устройства.
5. У распашных ворот самая простая конструкция, но понадобится свободное место по бокам и перед гаражом.

Дополнительные этапы

Далее идут вспомогательные этапы изготовления металлических гаражных ворот своими руками:

1. Конструкция выравнивается по вертикали и горизонтали, после чего сваривается. Направляющие следует располагать таким образом, чтобы оставался небольшой зазор для свободного хода створок. Это будет обрешетка, к которой будет крепиться металлическое полотно.
2. Далее следует приварка силовых петель.
3. Последним этапом является утепление гаража. В качестве утеплителя может применяться прозрачный пластик либо брезент. Эти материалы могут устанавливаться на внутреннюю часть створок по принципу жалюзи. Если необходимо более серьезное утепление, следует использовать стекловату либо пенополистирол.

Для надежности засова рекомендуется, кроме стандартного замка, использовать вертикальный штырь.

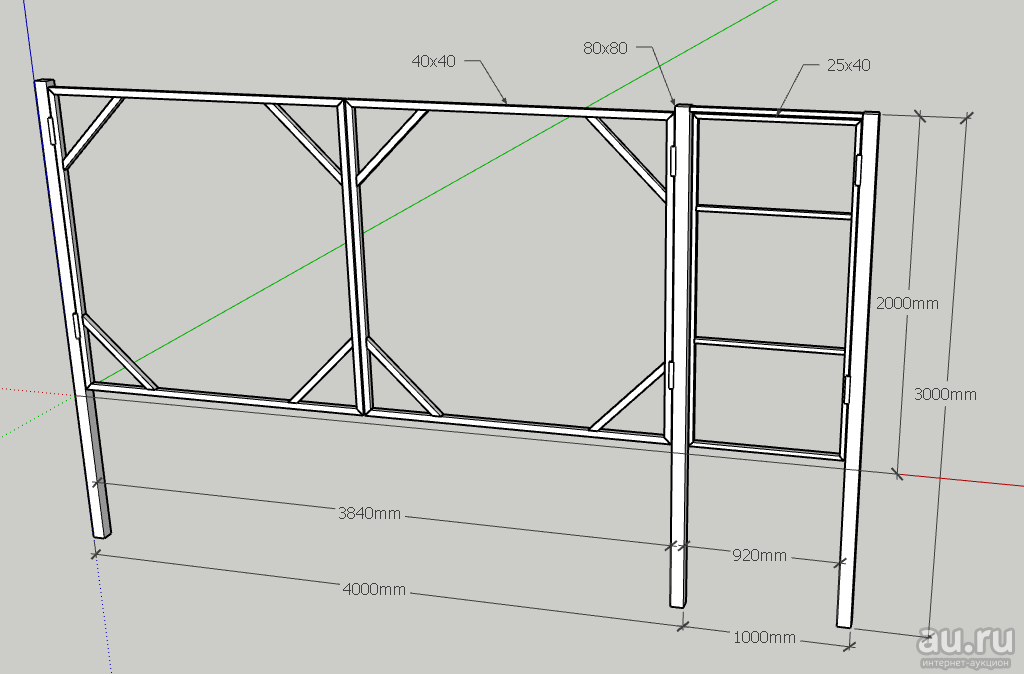

Изготовление несущего каркаса

Пример установки каркаса в гаражном проёме

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.

Свариваем створки распашных ворот

Так как правильно сваренные ворота не должны иметь перекосов каркас собирают на сварочном столе. Если его нет, нужно подготовить ровное место на земле. Работа проводится поэтапно:

У подготовленных для внешней рамы труб торцы срезают под углом 45⁰. Места сваривания зачищают до металла.
Трубы складывают в прямоугольник на ровной поверхности, где будет проводиться сварка ворот. Правильность наружных и внутренних углов проверяется угольником и замером диагоналей. Допустимое расхождение не больше 2 мм. Положение по горизонтали проверяется уровнем. Для надежности конструкцию перед тем как сваривать скрепляют угловыми струбцинами.
Прихватывают углы, повторно проверяют их правильность, сваривают сплошными швами.
В середину рамы приваривают горизонтальную поперечину. В получившиеся две части вставляются диагональные распорки

У такой конструкции высокая прочность достигается при минимальной затрате материала, что немаловажно, если ворота сваривать с приложением своих рук.
Со швов сбивается шлак, проводится зачистка болгаркой. Сваренные стыки необходимо проверить на герметичность, так как попавшая внутрь вода ускорит процесс коррозии, а зимой при замерзании может разорвать трубы.

Читайте так же: Труба стальная ду 500 размеры

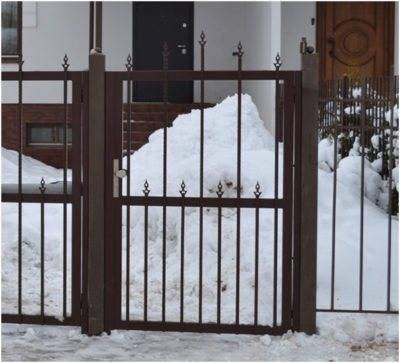

Калитку сваривают аналогично из того же профиля что и ворота или меньшего сечения. Если для экономии места предполагают врезать ее в створку, в качестве опоры можно использовать одну из труб каркаса.

Профильная труба как материал для ворот

• достаточно низкая стоимость;
• высокая прочность;
• легкий вес;
• удобство в обработке;
• эстетичный внешний вид;
• долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

• для опор – 100х100 мм;
• для рамы и каркаса – 40х40 мм или 50х50 мм;
• для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

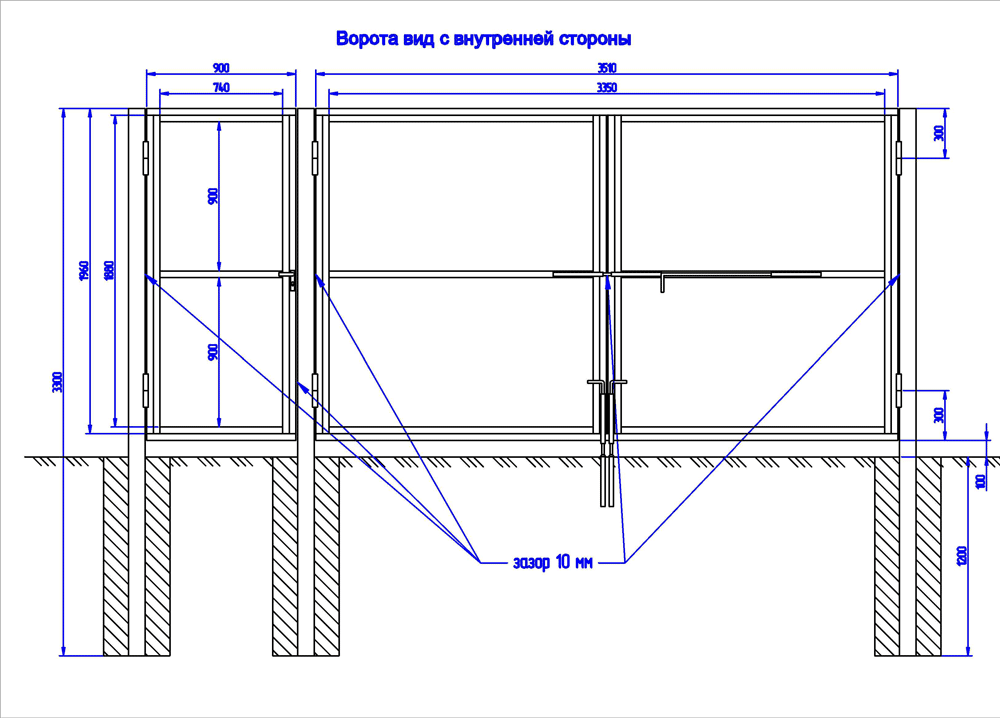

Конструкция распашных ворот

В зависимости от размеров участка и свободного пространства перед распашными воротами их сваривают:

1. Одностворчатыми, если достаточно места для открывания. Для нормального функционирования придется устанавливать мощную опору, сваривать усиленный каркас и укреплять петли. Такие сварные ворота редко устанавливают на приусадебных участках, чаще в частных гаражах.
2. Двустворчатыми, которые более удобны в эксплуатации, для открывания требуется меньше пространства. Конструкция таких сварных распашных ворот состоит из двух одинаковых по размеру створок.
3. С калиткой, если ширина участка не позволяет установить ее отдельно. Распашные ворота с калиткой сваривают точно также как обычные, делая в нужном месте на створке проем с дополнительной балкой и опорой. Однако пользоваться ею неудобно из-за высокого порога, который труднопреодолим для маленьких детей и провоза коляски с младенцем.

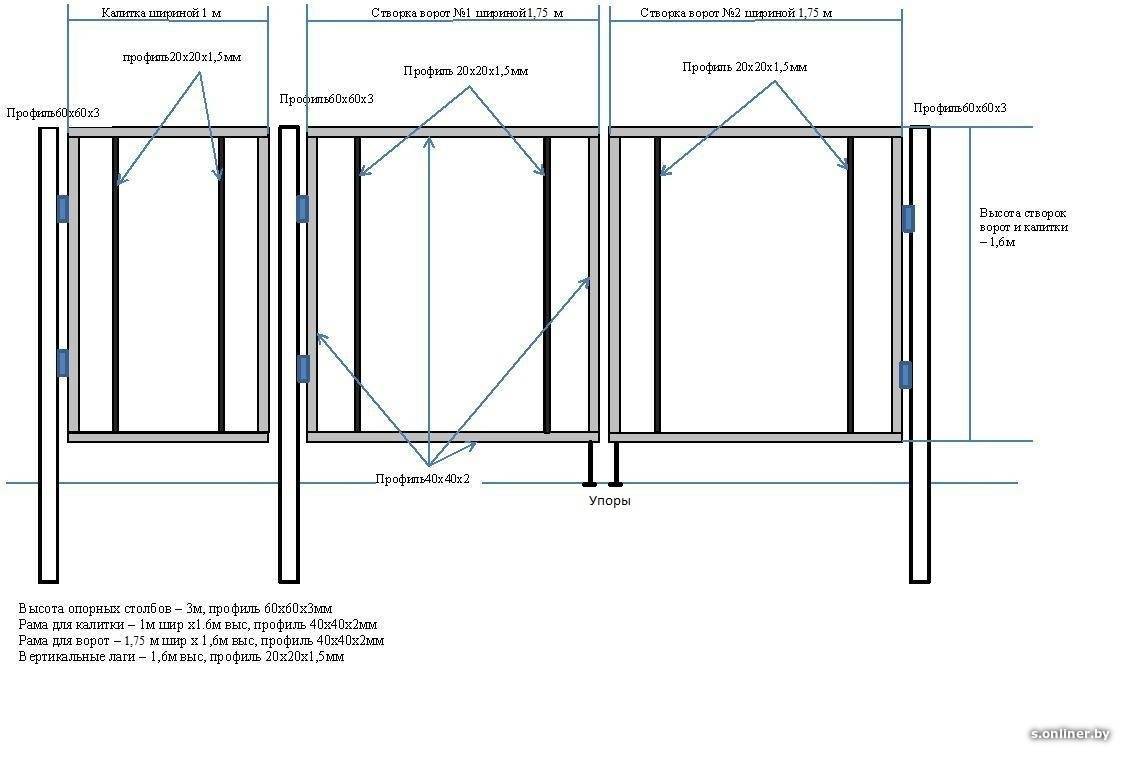

Инструкция по изготовлению

Алгоритм варки ворот из профильных труб немного отличается в зависимости от выбранного вида ворот.

Распашные ворота для загородного дома

После закупки всех необходимых материалов, создания чертежей и подготовки инструментов можно приступать к созданию ворот:

1. Обрабатываем материал. Если трубы старые, необходимо избавится от следов старой краски и коррозии. Для этого используется болгарка и шлифовальный круг. Их можно заменить стандартной наждачной бумагой, но тогда придется долго возиться. Если труба новая, необходимо использовать растворитель, чтобы избавится от остатков заводского масла.
2. Теперь осуществляется разметка, согласно которой материалы будет нарезаться. Чтобы сделать все правильно, следует трубы с большим сечением нарезать попарно (ровно). Это поможет сделать симметричную конструкцию и исключить ошибки при нарезке профиля.
3. Устанавливаем опоры. Выкапываем 2 ямы (глубина каждой около 1 метра, габариты – 50х50 см). Столбы ставятся вертикально, без перекосов. Заливаем смесью на основе цемента и бутового камня. Ждем, пока смесь застынет. Обычно это занимает неделю, но время может отличаться в зависимости от температуры.
4. Разрезанные своими руками трубы необходимо сварить в каркас. В процессе варки используем уголок для проверки ровности сваривания всех частей ворот, иначе конструкция может получиться перекошенной. Как только закончим со сваркой, отшлифовываем швы, чтобы обеспечить товарный вид. Используем специальный стол, чтобы ровно разложить профиль.
5. После создания каркаса приступаем к петлям. Чтобы не допустить ошибок в процессе варки, лучше попросить помощи. Сначала привариваем их к опоре, а потом к каркасу.
6. Теперь можно заняться обшивкой. Здесь можно выбрать один из следующих материалов: профнастил, металл, дерево или поликарбонат. Листы из профнастила можно прикреплять как к внешней, так и к внутренней части опоры. В качестве крепежных элементов используем саморезы. Также при установке створок учитываем свободное пространство.
7. Листы привариваются к каркасу и ребрам жесткости. Железные листы тяжелые, их необходимо приваривать. Такая конструкция получится очень прочной, но тяжелой. Учитываем это, покупая петли, поскольку есть риск, что последние не смогут выдержать нагрузки.
8. Если выбирать деревянную обшивку, работа станет легче (конструкция не такая громоздкая). Делаем специальные отверстия и используем саморезы. Но дерево не такое прочное, как металл (срок годности короче), а еще есть риск гниения из-за постоянных дождей.

Откатные ворота

Откатные ворота с успехом можно самостоятельно изготовить и установить на даче, в загородном доме, на автостоянке и пр.

Раньше откатные конструкции были не такие популярные из-за того, что стоимость автоматических механизмов была высокой. Но сейчас на рынке увеличился ассортимент, и можно найти недорогую, но качественную систему. А некоторые мастера способны сделать механизм из подручных средств. Но лучше остановится на заводкой конструкции.

Откатная конструкция износоустойчива. Для обшивки могут быть использованы любые материалы. Конечно, для создания откатных ворот потребуется больше материала и сил, но конструкция выйдет надежнее и прочнее.

Делаются они следующим образом:

Свариваем практически так же, что и в случае с распашными. Используем трубы для каркаса

При выборе откатных механизмов, обратите внимание, что ворота можно сделать подвесными или рельсовыми. Подвесные используют роликовые механизмы. Они ограничивают передвижения транспорта относительно высоты, поскольку для создания используются перемычки и обрешетка

У рельсовых этого недостатка нет

Они ограничивают передвижения транспорта относительно высоты, поскольку для создания используются перемычки и обрешетка. У рельсовых этого недостатка нет

Такая конструкция стоит дешевле подвесной, поскольку требуется меньше материалов. Откатные же самые лучшие в пане использования. Для начала устанавливается рельса и прикрепляются ролики (снизу каркаса, и один используем для верхней части, чтобы облегчить откат). Готовим фундамент. Делаем опорные столбы из труб 10х10 см. Для движения откатной системы прикручиваем ролики к нижней части каркаса. Закрепляем их на фундаменте. Благодаря их расположению (внутри), они будут защищены от мусора и дождя. Если необходимо, делаем калитку в воротах. Для обшивки подойдет большинство материалов. Но помните, некоторые элементы декорации (особенно выпуклые), блокируют полноценное использование откатной конструкции.

Как собрать ворота своими руками

Напоминаем, что в этой статье мы собираем распашные гаражные ворота. Тем не менее, эту инструкцию можно использовать при изготовлении ворот для забора. Мы делаем простейшие ворота из двух створок без дополнительной калитки. Такие распашные ворота из профилированных труб можно изготовить буквально за день силами двух человек.

Шаг 1. Подготовка

На этапе подготовки у вас уже должен быть закуплен материал и сделан чертеж будущих ворот. Согласно чертежу, нарежьте трубы под заданные размеры с помощью болгарки. Затем обезжирьте трубы с помощью уайт-спирита. Если используете б/у трубы с признаками коррозии или видимой грязью, то нужно зачистить металл и удалить ржавчину. Тут нам понадобится шлифовальный круг.

Также нарежьте облицовочный материал и пенопласт. Если не уверены в размерах, можно сначала сварить сам каркас, а затем уже под него нарезать облицовку и теплоизоляцию.

Шаг 2. Сборка и сварка

Перед выполнением работы разложите все детали на ровной поверхности согласно чертежу. Убедитесь, что детали нарезаны правильно и их размеры соответствуют требованиям. На этом этапе мы уже переходим к вопросу, как правильно сваривать ворота из профильных труб.

Для начала сварите основной каркас. Сварку выполняйте по углам, делая прихватки, а затем формируя шов. Следите, чтобы швы были ровными и красивыми, без наплавов и прочих дефектов. Остальные элементы, необходимые для укрепления конструкции, приваривайте после сборки каркаса. Проверяйте углы с помощью уровня.

Далее нужно зачистить швы с помощью той же болгарки и шлифовального круга.

Теперь вы умеете варить ворота. Но этого недостаточно. К каркасу нужно приварить петли. В этой статье мы очень подробно рассказывали, как сделать это правильно и как выбирать петли для гаражных ворот.

Помимо каркаса створок нужно подготовить коробку. Коробка крепится к стенам и необходима для последующего монтажа створок на нее. Может быть изготовлена из тех же профильных труб или уголков. Сваривается по тому же принципу.

Шаг 3. Облицовка и покраска

Мы рекомендуем облицовывать и красить уже установленные ворота с распашными створками. Сама створка без облицовки весит меньше, и поэтому ее монтаж упрощается.

Мы используем металлические листы как облицовочный материал. Привариваем их прямо к каркасу створки. Сначала закрываем лицевую часть створки (та, которая видна с улицы). Затем утепляем, наклеивая пенопласт на монтажную пену. Потом уже закрываем металлическим листом внутреннюю сторону створки.

Подробнее про облицовку

Теперь, когда вы знаете, как сделать ворота из профильных труб, мы добавим пару слов про облицовку. Выше мы говорили, что в качестве облицовки можно использовать металлические листы, профнастил и дерево. Но это не все варианты, существующие на рынке. Мы расскажем, какие преимущества и недостатки есть у каждого типа облицовочного материала, а вы выберите оптимальный для себя вариант.

Итак, при облицовке ворот для гаража из профильной трубы чаще всего используют металлические листы. Они надежные, прочные, вандалоустойчивые. Это основные преимущества. Из недостатков отметим большой вес, из-за чего нужно вешать ворота на достаточно крепкие петли. Также такие ворота нужно красить, чтобы они приобрели более эстетичный внешний вид.

Профнастил — еще один интересный вариант. Его главное преимущество — малый вес и множество цветов. Монтируете на каркас и даже красить не нужно. Из минусов стоит упомянуть, что такую облицовку можно легко вскрыть с помощью примитивного инструмента, и стоит она дороже обычного листового металла.

Деревянная облицовка выглядит интересно, стоит относительно недорого, но требует ухода. Дерево нужно покрывать специальными составами, чтобы оно прослужило долгие годы. И делать это как минимум раз в год.

Помимо указанных выше вариантов можно использовать поликарбонат. Это дешевый и простой вариант для облицовки, если в вашем поселке нет преступности. Листы поликарбоната имеют очень малый вес, пропускают солнечный свет. Но вскрываются обычным кухонным ножом.

Выбираем необходимый материал

Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:

Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.

В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:

В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.

Сварные горячекатаные трубы – это идеальный вариант для сборки каркасов и других конструкций.

Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.

Какую профильную трубу выбрать, советы

Главное, правильно подобрать профильные трубы нужного сечения. Некоторые мастера делают неправильно и создают каркас из остатков металла (трубы). В результате этого ворота получаются тяжёлыми и сильно перекошенными. Вид у них будет непрезентабельный, и они буду плохо закрываться.

Из остатков рекомендуют делать только отделку, перемычки и молдинг. Квадратное или прямоугольное сечение является наиболее выгодным вариантом для изготовления перемычек на воротах. Обычно используют бесшовную трубу из углеродистой стали различных марок. Реже используется оцинковка или нержавейка. Нержавеющая сталь достаточно дорогая, поэтому ворота из неё будут очень дорого стоить. А вот калитку из неё сделать вполне можно. Цельные или бесшовные трубы могут легко выдержать большую нагрузку, поэтому каркас, прочные опорные столбы и рамные конструкции лучше всего делать именно из этого материала.

Профтруба: производство, характеристики

Область применения профильных труб очень широкая, одно из направлений – изготовление ворот разных видов. При этом необходимо подготовить раму для створки/полотна. Главная задача – усиление конструкции. Это обусловлено характеристиками профтруб.

Такая продукция производится путем механического деформирования. Осуществляется прокатка специальными валками, а также обжатие. Для устранения внутреннего напряжения в структуре металла применяется технология температурной обработки. Может использоваться низкоуглеродистая сталь, рассматривают 7 разных марок. Виды профильных труб:

• горячекатаная – технология используется для производства изделий, сечение которых больше 120 мм;
• холоднокатаная – технология применяется, когда производятся трубы сечением до 120 мм;
• электросварная.

У каждого вида свои характеристики. Все отличаются длиной стороны или диаметром.

Отмечают 2 главных критерия, которые учитываются на этапе контроля качества профиля: искривление не более 2 мм/пог. м, отклонение от прямого угла до 1,5°.

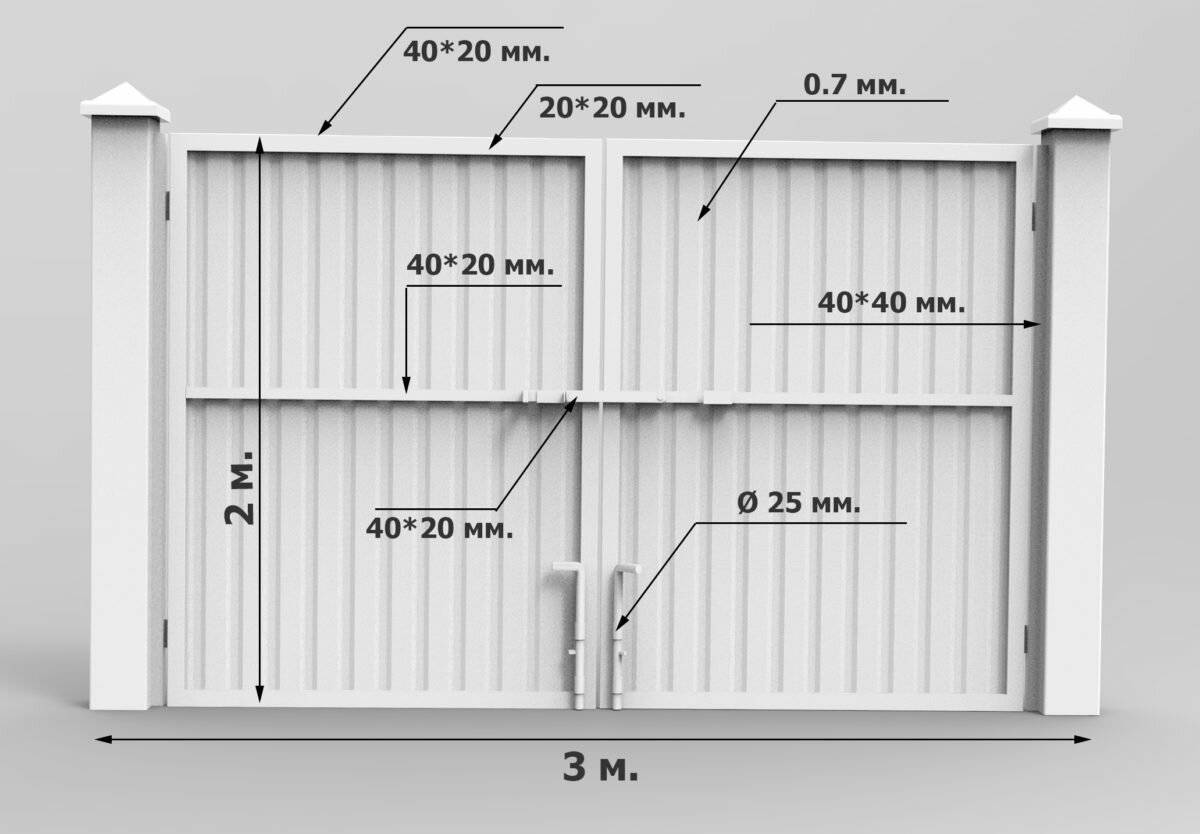

Из какой трубы делают ворота

Проще всего изготовить ворота из профильной трубы распашного типа. Для работы вам понадобится иметь под рукой материалы:

• профтрубы с сечением 6 на 6 сантиметров для опор;
• профильные трубы 4×2 см для рамки створок;
• несколько листов профнастила;
• уголок 4 на 4 см для перемычек;
• шариковые петли с сечением 2 см;
• листовую сталь с толщиной 2 мм для изготовления заглушек;
• саморезы;
• 2-сантиметровые трубы для запоров, петли;
• арматура или круглые трубки для изготовления фиксаторов.

Эти материалы помогут вам сделать стандартные распашные ворота. Основные инструменты для изготовления ворот: сварочный аппарат и электроды, болгарка для нарезки труб, шуруповерт для крепления листов профнастила.

Профилированный прокат делится на подвиды:

• изготовленные путем холодного или горячего проката;
• сварные или бесшовные.

Для изготовления рамных конструкций стоит использовать трубы с квадратным сечением, которые были сделаны без швов, они рассчитаны на большую нагрузку. Толщина их стенок должна быть не менее 2-х миллиметров. Не стоит экономить на металлическом прокате, так как от его качества зависит долговечность ворот. Не стоит использовать остатки металла от других строительных работ, так как это может привести к перекосу конструкции и ее быстрому разрушению. Допустимо лишь не заменять опоры забора, а усилить их.

Облегчить монтаж можно, если вы приобретете профнастил, по размеру совпадающий с длиной и высотой распашной створки. Вам не придется обрезать его или составлять при монтаже. Такой подход позволит сохранить антикоррозийную защиту кромок. Приобретайте крашеные листы марок НС-21 и С-20. Оцинкованные варианты менее привлекательны на вид, они стоят дешевле, но служат намного меньше.

Мастера рекомендуют приобретать электроды марки АНО-21 с толщиной стержня 2-3 миллиметра

При работе важно обращать внимание на нагрев металла. Его перекаливание недопустимо

Советы при самостоятельном производстве

Самодельные подъемные ворота для гаража могут стать гордостью любого мужчины. Но при их производстве нужно знать, как сделать так, чтобы ворота прослужили долго и надежно.

Подъемные ворота состоят из четырех частей:

• Каркас;
• Проем;
• Полотно;
• Подъемный механизм.

При изготовлении полотна для ворот подъемных своими руками желательно использовать либо сендвич-панели, либо дощатый щит, покрытый листом металла. Сделанный из дерева щит будет иметь очень большой вес и плохую устойчивость к климатическим условиям. Утеплять полотно лучше всего базальтовой ватой или пенополистиролом. Из эстетических соображений снаружи дверной щит можно обшить профнастилом или пластиковыми панелями.

Каркас конструкции выполняется согласно с размерами проема. Для изготовления рамы можно использовать, как деревянные, так и металлические балки.

Каркас подъемных ворот

Что касается подъемного механизма, то его можно сделать либо автоматическим, либо механическим.

Механизм открытия дверей может быть выполнен по одной из двух существующих схем:

• Шарнирно-рычажная;
• С использованием противовесов.

Шарнирно-рычажный механизм основывается на движении двух рычагов в специальных направляющих на шарнирах. Такой механизм считается очень надежным. Основным условием его надежности является точность при установке направляющих (вертикально и параллельно друг другу) и настройке пружин.

Механизм на противовесах устроен таким образом, что противовесы подвешиваются на тросах, пропущенных через систему блоков, и регулируют процесс поднятия и опускания дверного щита. Противовесный механизм используется реже, так как при его применении идет очень большая нагрузка на раму и каркас ворот.

Если в полотне планируется вырезать калитку, то она обязательно должна распахиваться наружу во избежание непроизвольного ее открывания в процессе подъема.

Необходимые для строительства материалы и инструменты

В ходе производства подъемных гаражных ворот могут пригодиться следующие инструменты:

• Рулетка;
• Строительный уровень;
• Уголок;
• Сварочный аппарат;
• Болгарка;
• Отвертки и гаечные ключи разных размеров;
• Дрель;
• Шуруповерт;
• Электролобзик.

Из материалов может понадобиться следующее:

• Деревянный брус сечения 12х8 и 10х10 (возможность использования прочного стального профиля);
• Уголки 40х40х4;
• Швеллер 40х80;
• Стальной прут 8мм;
• Две пружины с диаметром 30мм;
• Саморезы;
• Анкерные болты.

При изготовлении ставней с подъемным механизмом необходимо будет составить чертежи или позаимствовать их в других источниках.

Чертеж подъемно-поворотных ворот

Алгоритм действий

1. Собираем коробку. Соединяем два вертикальных бруса и один поперечный с помощью пластин или угольника.
2. Заглубляем нижнюю часть коробки на глубину в 20мм.
3. Собираем раму полотна и обшиваем ее необходимым материалом. В верхней части полотна размещаем ролики, по всему периметру полотна располагаем уплотнитель.
4. Собираем раму для направляющих. На расстоянии длины полотна от горизонтального бруса коробки строго параллельно ему устанавливаем балку, к которой крепим с обеих сторон направляющие рейки. Вторые концы реек крепим к верхней части вертикальных брусьев коробки. Направляющие рейки монтируем из двух металлических уголков.
5. На обоих вертикальных брусьях коробки при помощи уголков и крепежа делаем подвижные кронштейны, к которым крепим рычаги их швеллеров.
6. В нижней части вертикальных брусьев коробки фиксируем пружины. Верхние части пружин прикрепляем к кронштейну и швеллеру. Фиксацию пружины со швеллером и кронштейном можно подкрепить регулятором натяжения.
7. Устанавливаем ролики на полотне в направляющие.
8. Фиксируем полотно в коробке.
9. Вырезаем калитку.
10. Устанавливаем замок.

Подводя итоги, можно сказать, что сделать подъемные гаражные ворота своими руками не так уж и сложно. Самым простым способом утепления гаражных ворот будет использование штор.

Как выбрать профильную трубу

Профильная труба – это труба прямоугольного или квадратного сечения, имеющая различные размеры и применяемая для изготовления каркасов и иных изделий, например, лавочек.

Труба со стандартным размером 25*25

Профильная труба для ворот может быть изготовлена из:

• углеродистой стали любой марки;
• нержавеющей стали;
• оцинкованной стали.

Для изготовления ворот чаще всего применяют трубы из углеродистой или оцинкованной стали. Трубы из нержавейки более подходят для изготовления мебельных каркасов, так как они более легкие и не способны выдерживать большие нагрузки.

Все профильные трубы различаются по методу их производства. Выделяют:

1. сварные трубы, которые в свою очередь подразделяются на:
   • горячекатаные трубы, которые преимущественно используются для каркасов изделий, располагающихся на улице и не требующих большой точности конструкции, например, качелей;
   • холоднокатаные трубы изготавливаются с более высокой точностью и применяются для мебельных каркасов;

2. бесшовные. Являются более качественными изделиями, так как самым слабым местом сварных труб считается именно шов. Бесшовные трубы отличаются пластичностью, устойчивостью к высокому давлению и большой стоимостью, поэтому для изготовления ворот и калиток применяются крайне редко.

Для изготовления ворот оптимально подходят недорогие горячекатаные профильные трубы.
