Что делать, если в квартире нет заземления — инструкция по проведению

Где взять заземление в квартире, если его нет в щите

При нормальных условиях, когда дом ещё не старый,  электропроводка выполнена по трёхпроводной схеме, а само заземление можно найти в щите (на каждом этаже или в доме). В таком случае делать ничего не требуется, поскольку заземление заведено в каждую из квартир жёлто-зелёным проводом и подключено к специальной клемме в этажном щите.

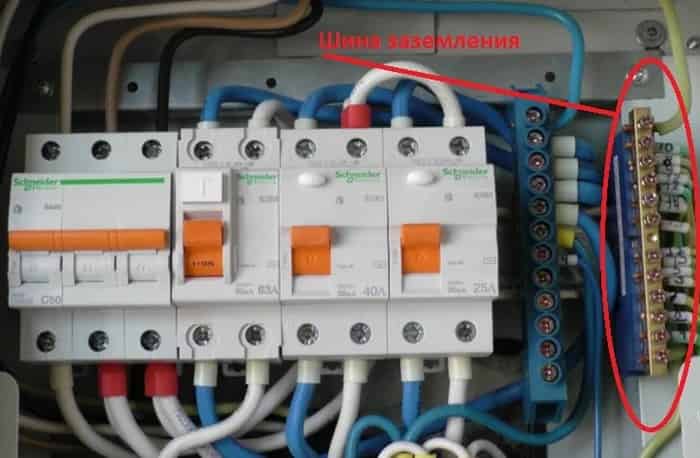

Где взять заземление в квартире, если его нет в щите

Если при этом заземления в квартире нет, но оно подведено в щиток, то придётся прокладывать отдельный проводник от заземляющей шины. Если такая шина отсутствует в электрощите на каждом этаже дома, то можно подключиться к заземлению с вводного щита.

При отсутствии же заземления где либо, можно попробовать сделать его самостоятельно. Для этого в земле сооружается металлический треугольник. Расстояние между уголками должна быть порядка 2,5 метра, а сами уголки забиваются на глубину промерзания грунта.

Где взять заземление в квартире, если его нет в щите

Можно также использовать УЗО и дифавтомат вместо заземления, если его нет в квартире. Подобного рода защита как раз и предназначена для того, чтобы следить за утечками тока в сети. И если по каким-то причинам опасное напряжение попадёт на корпус электроприбора, а человек дотронется до него рукой, то сработает дифзащита и отключит питание электроприбора, тем самым защитив человека от поражения током.

Где взять заземление в квартире, если его нет в щите

Кроме того, можно поинтересоваться в управляющей компании о наличии так называемого домового контура заземления. Если такой контур есть, то необходимо просто подтянуть к нему из квартиры отдельный жёлто-зелёный PE проводник. Однако лучше заранее произвести замену электропроводки в квартире, сделав разводку трёхпроводной.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

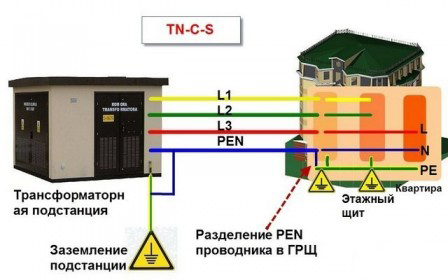

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

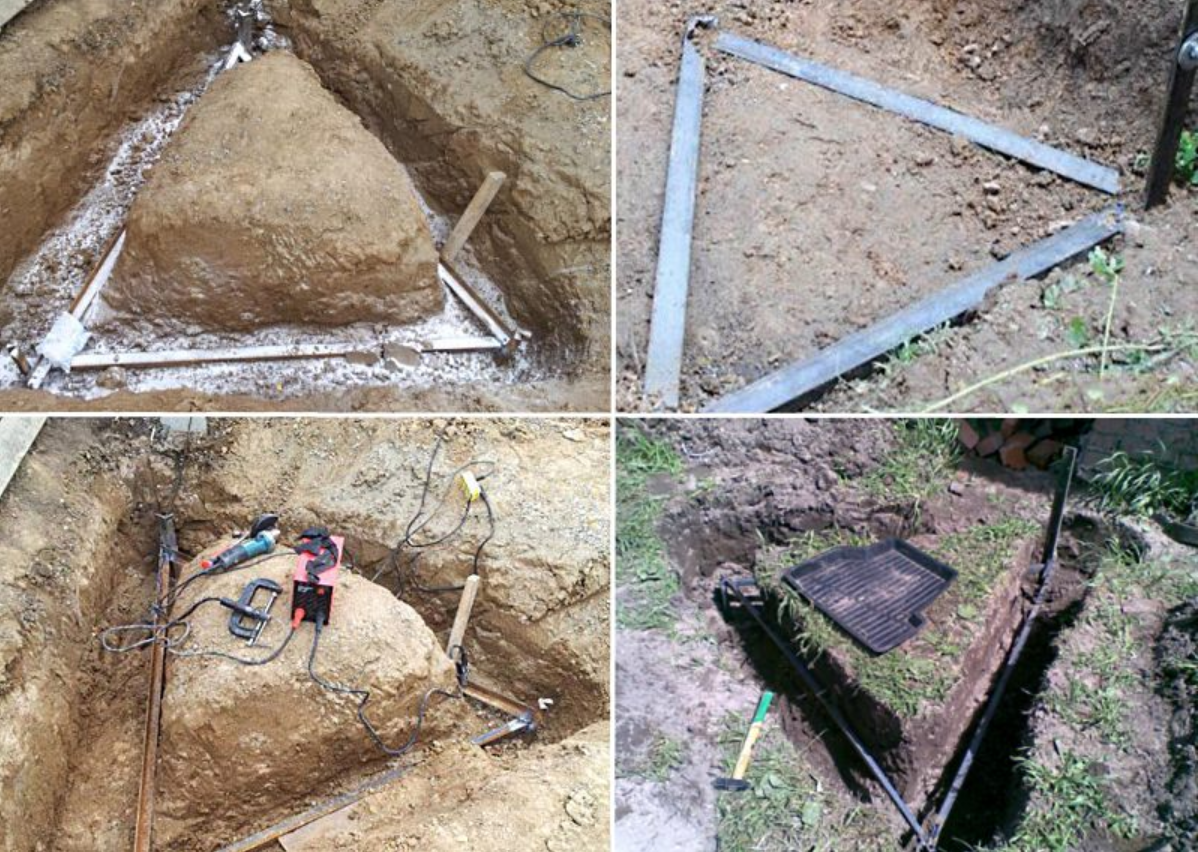

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	–
Песчаник, грунтовые воды не глубже 5 м	500	–
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Цель защитного заземления

Многие пользователи могут возразить, что стиральная машина или водонагревательный бак, функционирующие в квартире длительное время безупречно работают и без защитного заземления. Однако следует помнить, что с течением времени степень изоляции токопроводящих элементов значительно понижается и как следствие на корпусах электробытовых приборов (особенно контактирующих с водой) может появляться электрический потенциал (около 100 В), вызывающий неприятное пощипывание при прикосновении.

Иногда же такие неприятные симптомы могут проявляться даже в новых приборах, ввиду чего игнорирование их заземления будет лишь усугублять проблему. И может привести к поражению человека электротоком.

Второй задачей защитного заземления является защита чувствительной электроники от низкого качества сети.

То есть, соединяя посредством защитного заземления корпус электробытового прибора с заземляющим контуром потенциал, образующийся на корпусе устройства, попросту будет уходить в землю и не сможет нанести вред ни потребителю, ни электронике.

Как не превратить заземление в смертельное оружие или чего не стоит делать ни в коем случае

Нельзя использовать в качестве заземляющего контура водопроводные или отопительные трубы. Во-первых, целостность контура не гарантируется, так как могут использоваться пластиковые вставки, а во-вторых контакт может быть нарушен из-за коррозии.

Нельзя объединять РЕ-проводник и рабочий контакт «ноль» за точкой разделения. Если это сделать, в РЕ-проводнике образуются значительное напряжение и автомат будет постоянно срабатывать, подавая ложную тревогу.

Нельзя ставить перемычку между нолем и Ре-проводником в розетке. В противном случае при любом разрыве нулевого проводника на корпус электроприбора пойдет фаза.

Как работает устройство защитного отключения

Алгоритм работы УЗО до бесконечности прост. Двухпроводный ток поставляется объектом генерации потребителю при помощи двух проводов. Один фазовый, второй нулевой. В идеале в обоих проводах нагрузка должна быть равной. Что же происходит, когда изоляция одного из проводов нарушена. Наблюдается утечка тока. Оголенное место начинает контактировать с металлическим корпусом какого-нибудь бытового электроприбора. Пусть им будет портативная микроволновая печь.

«Утечный» ток тотально мал, но опасен для здоровья, хотя человек ощущает легкое пощипывание пальцев, дотронувшись до металлического корпуса прибора. Это  говорит о том, что нагрузка в сети разбалонсирова. Если в такую цепь интегрировано устройство защитного отключения тока, то УЗО, обнаружив наличие нагрузочного дисбаланса, мгновенно отключает цепь.

Запомните. Установив УЗО, получаете своеобразный калькулятор нагрузочного тока, подсчитывающего амперный баланс. Как только наступает несоответствие нагрузки в проводах, происходит моментальный разрыв цепи. Обесточен только объект потребления, если устройство установлено на локальном ответвлении сети. Им может быть стиральная, моечная машина, иные бытовые приборы, имеющие металлические корпуса. А освещение дома, работа телевизоров, компьютеров остается в прежнем режиме.

Как сделать заземление в квартире своими руками

Самым простым способом является прокладка заземляющего провода и подключение его к существующему контуру заземления. Нужную клемму, при ее наличии, можно найти в распределительном щитке, к ней должен приходить желто-зеленый провод.

Заземление розетки

Заземление розетки в квартире включает в себя установку заземляющего контакта в розетку и подключение его к заземляющей шине или заземленной точке в квартире.

Порядок выполнения работ:

1. Выключите электричество в квартире на соответствующем выключателе и убедитесь, что напряжение отсутствует с помощью мультиметра.

2. С помощью отвертки снимите крышку розетки.

3. Найдите контакт для заземления, который обычно находится внизу розетки, и проверьте, есть ли у него проводник для заземления.

4. Если проводника для заземления нет, установите заземляющий контакт, который можно приобрести в магазине электрики. Убедитесь, что он соответствует стандартам и совместим с вашей розеткой.

5. Подключите заземляющий проводник к заземляющему контакту и закрепите его в соответствии с инструкциями на упаковке.

6. Подключите другой конец заземляющего проводника к заземляющей шине в щитке или заземленной точке в квартире. Обычно это сделано на распределительной коробке, которая может быть установлена где-то в квартире.

7. Убедитесь, что все соединения надежно закреплены и что проводники не соприкасаются друг с другом.

8. Установите крышку розетки обратно на место и включите электричество.

9. Проверьте заземление розетки с помощью тестера или мультиметра, чтобы убедиться, что оно работает корректно.

В квартире с однофазной проводкой без заземления можно подвести отдельные РЕ-провода только к тем розеткам, в которые подключаются мощные бытовые приборы.

Соединить розетку с шиной заземления в щитке проще всего проводом уложенным в кабельные каналы или электротехнические плинтусы, чтобы не штробить стены.

Заземление ванны

Заземление ванны в квартире играет важную роль в обеспечении безопасности людей при использовании электроприборов в ванной комнате.

Стальные или чугунные ванны являются отличным проводником, такие модели нужно заземлять в первую очередь. Чаши старого образца соединяют заземляющим проводом за металлическую ножку. Высверливаем отверстие и присоединяем заземляющий проводник при помощи болта, 2 шайб и гайки.

Более современные модели уже оснащены специальной накладкой на корпус. Акриловая ванна сделана из полимерного материала который проводником не является, однако акрил имеет свойство накапливать статическое электричество.

Некоторые модели сконструированы таким образом, что чаша держится за счет металлического каркаса, который обязательно нужно заземлить.

Порядок выполнения работ:

1. Отключите электричество в квартире на соответствующем выключателе и убедитесь, что напряжение отсутствует с помощью мультиметра.

2. Подключите заземляющий провод к заземляющей шине или другому заземленному объекту в ванной комнате.

3. Прокладывайте заземляющий провод вдоль стен до ванны, где он будет закреплен на металлической ножке или кронштейне, которые должны быть заземлены.

4. Проведите заземляющий провод через ножку или кронштейн и соедините его с металлической частью ванны.

5. Убедитесь, что все соединения надежно закреплены и что проводники не соприкасаются друг с другом.

6. Включите электричество в квартире на выключателе.

7. Проверьте заземление ванны с помощью тестера или мультиметра, чтобы убедиться, что оно работает корректно.

Стиральная машина/водонагреватель/электроплита

Лучшее решение для мощных бытовых приборов — это подключение отдельной розетки с подведенным заземленный провод с подъездного щитка. Как это делать описано выше.

Если вы не уверены в своих знаниях и навыках, лучше всего обратиться к профессиональному электрику для выполнения подключения заземления.

В вашем доме система TN-C

В данной системе в щит приходит 4 жилы. Три фазы и ноль. Нулевая жила совмещает в себе рабочий ноль и защитный проводник. Отдельного заземляющего контура в щитовой дома нет.

И если на вашем кабеле питания третий провод (защитный) подключить совместно с нулем на корпус, это в дальнейшем может привести к печальным последствиям.
При обрыве или отгорании общего питающего ноля на всех ваших заземленных приборах появится напряжение в 220В. Повлиять на это вы не как не сможете. Ноль может отгореть в стояке, в подвале дома или даже в трансформаторной будке.

А пострадаете вы и ваше оборудование. Поэтому выполнять такое подключение не рекомендуется.

Как же себя защитить, если у вас система TN-С? Самый простой и дешевый способ — используйте УЗО или диф.автоматы. Не старайтесь включить «соображалку» и пойти по легкому пути. Некоторые ищут в стене арматуру и пытаются заземлиться на нее. В конечном итоге, пробитую фазу вы запустите не в землю, а на мойку или чугунную ванну соседа!

https://youtube.com/watch?v=cXpoUMyv9TE%3F

• в подвале по всем правилам монтируете самостоятельный контур заземления
• в стояке протягиваете одножильным проводом до вашего щитка отдельный проводник. Он должен быть медным сечением 10мм2
• соединяете этот проводник с контуром и кабелем в щитке, питающим вашу квартиру, а именно с третьей защитной жилой.

Однако и такое казалось бы  надежное и «автономное» заземления  в многоэтажном доме, запрещено правилами.

https://youtube.com/watch?v=quyeHdFKXGY%3F

Грамотно выполняйте рекомендации исходя из системы заземления в вашем многоэтажном доме и тогда ваше оборудование проработает долго, и даже при возможном повреждении и аварии вся ваша семья и жильцы дома 100% будут в безопасности.

https://youtube.com/watch?v=V5KKkMDM-WA%3F

Зачем нужно заземление в квартире

Под заземлением понимают присоединение точки сети к заземляющему устройству. С его помощью добиваются уменьшения напряжения до безопасного для человека уровня. Другими словами, заземление – это защита, которая сработает в случае возникновения пробоины, скачка напряжения или скопления потенциала, и отведет опасный ток в землю.

Заземление бывает рабочим и защитным. Если первое служит для функционирования некоторых специфических электрических приборов и устройств, то второе предназначено для защиты человека от ударов током в квартире или частном доме. Современные стандарты безопасности рекомендуют прокладывать внутреннюю электропроводку из трех жил и соединять все приборы с контуром заземления.

В заземлении нуждаются:

• розетки;
• бытовые приборы с металлическим корпусом. В квартире это ванна, корпус системного блока компьютера, бойлер, холодильник, стиральная машина и другая крупная бытовая техника.

Пример необходимости заземления

Бойлер, установленный для подогрева воды в квартире, вышел из строя и замкнул электричество на корпус. Под напряжением оказались все батареи и трубы в квартире. Ничего не подозревающий человек решил попить воды и попытался открыть кран. В момент касания рукой вентиля произошло замыкание сети, и ток прошел сквозь человеческое тело в пол.

Если бы бойлер имел заземление, ток ушел бы в землю, а автомат отключил подачу электроэнергии на прибор, или батареи и трубы, соединенные с землей, имели бы практически нулевой потенциал. В обоих случаях поражения человека током можно было бы избежать.

Опасный вариант защиты

Некоторые горе-электрики решают сделать заземление в квартире, просто соединив третий провод с системой водопровода либо отопления, проходящей по комнате. Ни в коем случае не используйте такой вариант заземляющего контура, т.к. в этом случае картина следующая:

происходит пробой тока на корпус электроприбора (бойлера либо стиральной машины в ванной комнате); опасный ток переходит на батареи и стояки горячей/холодной воды не только Вашей квартиры, но и всех соседей, т.к. система единая. жертвой может стать любой, кто в данный момент решит попить воды из-под крана либо просто дотронуться до металлических труб.

Кстати, правилами ПУЭ этот момент оговаривается и также строго запрещается, согласно ПУЭ 1.7.110.

Помимо такого способа заземления квартиры, небезопасными считаются и следующие:

Соединение в розетке нуля с заземляющим проводником (так называемое зануление). Если вдруг произойдет обрыв нулевого провода в сети, опасное напряжение перейдет на корпус всех электроприборов, подсоединенных к заземлению квартиры – компьютера, водонагревателя, холодильника и т.д. Последовательное заземление электроприборов (друг через друга). Если Вы решите сделать такой заземляющий контур, знайте – при возникновении аварии может произойти электромагнитная несовместимость. В результате электроустановки будут создавать помехи и возникнет высокая вероятность того, что заземляющий контур не предотвратит поражение электрическим током. Подключение к одной клемме шины PE нескольких проводов. На каждую контактную площадку допускается подсоединять по одному проводнику. Пренебрегать этим правилом категорически запрещается.

Рассмотрение вопроса специалистом

Вот и все, что Вы должны знать о том, как сделать заземление в квартире, если его нет. Мы все же настоятельно рекомендуем использовать УЗО, как временный вариант защиты, ну и настаивать на том, чтобы городские власти позаботились о модернизации электропроводки в Вашем доме.

Похожие материалы:

В ванной бьет током – что делать Как подключить реле контроля напряжения Правильное заземление в частном доме

Подключение УЗО в старых домах и квартирах

Старые дома, квартиры запитаны для получения электричества по двухфазной схеме. Многие жилые объекты не заземлены. Срок эксплуатации внутренней электроразводки большой. Потенциально возможны утечки тока. Поскольку в старых квартирах, домах нет заземления, обнаруживают утечку тока эмпирическим путем — появлением пощипывания кожи при контакте отрытых участков тела с работающей бытовой техникой, имеющей металлические корпусы.

Таблица, показывающая, как электрический ток действует на тело человека.

Устранение утечки тока обеспечит монтаж одноуровневой защиты. Работу выполняет обычный электрик. Для этого устанавливают:

• устройство, расчетной мощности;
• ток с него поступает на автоматический выключатель, «завязанный» на все бытовые потребители.

Защитную аппаратуру в старой квартире рекомендуется устанавливать и на одного потребителя электричества. Им может быть:

• портативная бетономешалка, сварочный аппарат, рассчитанные на напряжение 220 вольт;
• стиральную машину, другие мощные потребители электроэнергии.

Грамотное подключение устройства вместе с выключателями к счетчику электричества гарантирует безопасную для человека работу бытовых, других приборов.

Отличия при использовании УЗО в новых жилых постройках и старых объектах можно обнаружить невооруженным глазом:

1. Старые жилые объекты практически лишены традиционного заземления. Особенно в домах, построенных в хрущевские годы.
2. В новых высотках заземление оборудовано по инновационным технологичным защитным продуктивным схемам.

Чтобы гарантировано обезопасить людей от поражения током, пожаров, других бед, необходимо в новых многоквартирных домах, жилых объектах старой постройки тотально устанавливать устройства защиты отключения электричества.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Система уравнивания потенциалов

Система уравнивания потенциалов необходима для повышения эффективности заземления в квартире. Обычно для квартир применяют только дополнительную систему уравнивания потенциалов – повышение электробезопасности во влажных помещениях.

Система уравнивания потенциалов (СУП)

Для монтажа СУП необходима коробка уравнивания потенциалов и проводники, которыми будет подключена СУП к шине на вводно-учетном устройстве и ко всем металлическим элементам в комнате, которые могут оказаться под напряжением. Материал проводника – медь.

Последним этапом монтажа системы уравнивания потенциалов является проверка качества соединений и проведение электрических замеров.

Как сделать заземление в квартире, когда его нет

Относительно вопроса о том, как сделать заземление в квартире если его совсем нет необходимо отметить следующее. В данной ситуации возможны три варианта действий, а именно:

1. Использование УЗО.
2. Монтаж местного контура.
3. Другие приемы.

Рассмотрим каждый из них более подробно.

Подключение УЗО

Если в квартире заземление не предусмотрено проектом, а обойтись без него совершенно невозможно – допускается применять особые устройства УЗО. Эти приборы реагируют на малейшие утечки тока с корпусов защищаемой аппаратуры и мгновенно отключают поврежденную питающую линию от общей сети 220 В. (фото ниже). Абсолютной защиты они не гарантируют. Однако при повреждении стирального агрегата или водонагревателя УЗО моментально обесточит линию и не позволит поражающему току достичь опасной величины.

Устройство защитного отключения УЗО. Схема подключения в квартире

Специалисты настаивают на его установке даже при наличии зануления. Выполняя каждый свою функцию, автомат и УЗО будут дублировать друг друга. Если по какой-либо причине не сработает АВ – УЗО подстрахует его. Надежность такой защиты в целом повышается.

Монтаж индивидуального контура

Жильцы панельных зданий нередко договариваются обустроить заземление в квартирах своими руками, для чего потребуется отдельный заземлитель. Для реализации этой идеи от общего щитка в сторону подвала по монтажному стояку пробрасывается медная жила сечением не менее 4 мм кв. Дальнейшие действия выглядят следующим образом:

1. Рядом с подъездом обустраивается конструкция, форма и состав которой приведены на рисунке ниже.
2. Для ее получения по углам приямка, вырытого в виде правильного треугольника, вбиваются три металлических уголка подходящего сечения.
3. Затем они свариваются между собой широким металлическими полосами.
4. По завершении сварки к одному углу треугольной конструкции на болтовое соединение крепится спущенный от подъездного щитка заземляющий медный провод.

Контур заземления

Помимо этого потребуется полностью обновить квартирную электропроводку, в которой должен быть третий заземленный провод.

На заключительной стадии работ останется подсоединить к заземляющей пластине щитка третью жилу обновленной электропроводки.

Опасные способы защиты

Отдельные пользователи для обустройства заземления просто соединяют проброшенный заземляющий провод с контактной точкой на батарее центрального отопления. Они рассчитывают на то, что отопительный стояк может служить естественным заземлителем.

Ошибка всех таких «мастеров» заключается в том, что ни один зарытый в землю отвод от труб отопления не гарантирует надежного контакта с ней в пределах допустимой нормы сопротивления (не более 30 Ом).

В результате этого цепи, обеспечивающей его беспрепятственное стекание в аварийном режиме, не образуется. При этом опасный потенциал с корпуса стиралки с поврежденным фазным проводом переносится через заземляющую жилу на батарею.

Этот потенциал не понижается до нуля (как это должно случиться при правильно сделанном заземлении), а имеет значение, близкое к опасной для человека величине. Более того, он передается как на нижние, так и на верхние участки стояка. Таким образом, из-за безграмотно обустроенного заземления можно нанести электрическую травму людям, проживающим в соседней квартире.

Помимо данного способа, небезопасным считается и уже рассмотренное ранее зануление. Его опасность заключается в том, что при случайном обрыве нулевого провода на участке от ТПП до дома, напряжение 220 Вольт будет действовать на корпусах всех без исключения заземленных бытовых приборов.

Как сделать заземление в квартире советской постройки

В таких домах использовалась старая система электроснабжения TN-C, где ноль N и защитное заземление PE совмещены и идут одним проводником PEN. В подъездных щитах металлические корпуса соединены через болт с общим нулем. Заземление в этих электрощитах отсутствует. Проводка в квартире ведется двухжильным кабелем (фаза и ноль).

Старая система энергоснабжения домов TN-C

Эта система не имеет заземления в квартире и поэтому она не может защитить от поражения электротоком. Защита автоматов в этой системе может сработать только на короткое замыкание. С некоторых пор система TN-C переводится на систему с защитным заземлением TN-S или TN-C-S. Но когда это произойдет неизвестно.

Система энергоснабжения с защитным проводником TN-C-S

Для сокращения расходов, энергопредприятия возле домов делают заземление нулевого проводника, с разделением его на нулевой проводник N, и защитное заземление PE. Свое заземление в этом случае делать нельзя, так как возможно появление блуждающих токов.

Система энергоснабжения с отдельным защитным проводником TN-S

Есть два варианта электропроводки квартиры — это переделка проводки дома с контуром заземления или все оставить как есть, но пользоваться электроприборами с не токопроводящими корпусами

На отдельные электроприборы – это бойлер, электроплита, стиральная машина поставить УЗО, особенно нужно обратить внимание на электроприборы в ванной

В вашем доме система TN-C-S

Как описано выше, определяется это легко — подсчитайте кол-во проводов питания в щите, их должно быть 5. Только обязательно убедитесь, что нулевая шинка отсоединена от корпуса!Заземление в квартире в этом случае делается следующим образом:

• фаза вашего питающего кабеля подключается на старое место, где была ранее подключена старая проводка. Не рекомендуется самостоятельно переключаться на другую фазу. Как правило нагрузка в подъезде уже распределена, и ваша самодеятельность может сказаться на перекосе напряжения;
• нулевая жила подключается на нулевую шинку. Она должна быть отсоединена от корпуса и не иметь с ним связи;
• провод заземления подключается к корпусу. Не подсоединяйте свой провод под болты, где уже подключены соседние квартиры. Выберите отдельное место крепления.

Если в вашем доме современная система TN-S, механизм подключения такой же самый.

Заземление на арматуру

В домах, изготовленных из железобетонных плит, подключить третий (заземляющий) проводник можно на арматуру, расположенную в полости конструкций ограждения. Однако, проблема заключается в поиске такого участка. По мнению специалистов-электриков участок такой арматуры можно найти в нише распределительного щитка.

Кстати, для поиска арматуры можно воспользоваться индикатором скрытой проводки (реагирует на металл). И после этого, применяя перфоратор получить доступ к арматуре. Затем к металлической арматуре следует приварить болт на М6, к которому впоследствии и будет произведено подключение заземляющего проводника.
