Последствия некачественной вентиляции
Санитарные помещения в многоквартирных домах, оборудованные окнами, – это в большинстве своём совместные санузлы в высотках нестандартного типа. Однако даже при наличии оконного проёма вентиляция в ванной и туалете может оказаться недостаточно интенсивной, что непременно вызовет дискомфорт жильцов и посетителей.
По факту, помещения, которые более всего нуждаются в качественной очистке от запахов и влаги, обладают самым затруднённым механизмом работы вытяжки. Кроме того, появление неприятных запахов – далеко не самая опасная проблема плохого проветривания санитарной зоны. Накапливаемые излишки влаги являются благоприятной средой для развития грибковой плесени и болезнетворных микроорганизмов.
Также допускается усовершенствовать уже существующую вентиляцию – это можно сделать самостоятельно. Данная мера достаточно актуальна для типовых многоэтажек.
Что нужно знать о вентиляторах
При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.
Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.
Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности
По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.
Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.
Конструкция вентиляторов также может существенно различаться:
- традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
- в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
- центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
- небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.
С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.
Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.
Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.
Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:
ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА
Теперь подключите кабели питания к вентилятору. Это делается перед окончательным закреплением устройства, чтобы проверить работоспособность устройства и схему подключения.
Как обычно, при проведении любых работ с проводниками под напряжением следует отключать автоматические выключатели. Для этого рычаги автоматического выключателя на панели управления должны быть установлены в положение «выключено». Если вы не уверены, какой рубильник или дифференциальный выключатель отвечает за подачу питания на вентиляцию в ванной, отключите их все на всякий случай.

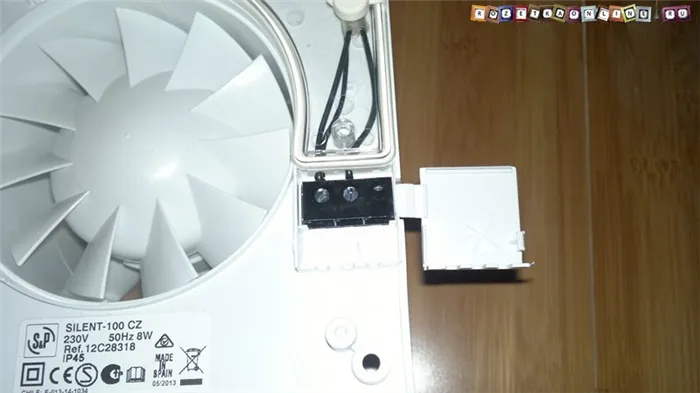

Подключите провода к клеммам вентилятора, спрятанным под защитной крышкой на правой стороне устройства.
Отрегулируйте силовые кабели, отрезав излишки. Затем снимите защитный кожух и изоляцию с кабельных жгутов на 5-7 мм.
Для подключения достаточно одного кабеля PHASE (белый) и одного кабеля ZERO (бело-синий). Данная модель не заземлена, поскольку корпус и все внешние компоненты изготовлены из диэлектрических материалов и не представляют опасности.

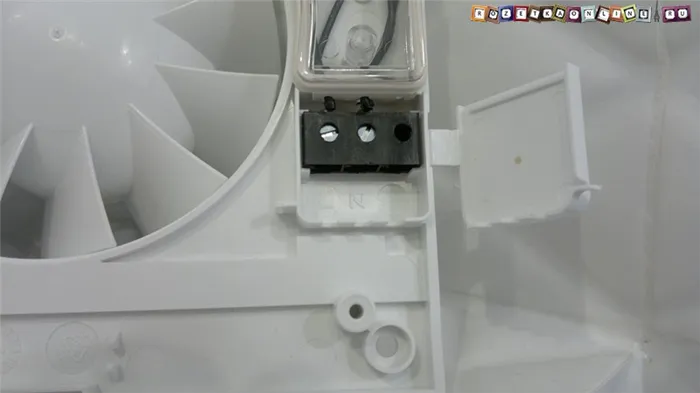

Вентилятор имеет только две клеммы, обозначенные L и N.
Подключение вытяжной крышки осуществляется следующим образом:
Белый внешний проводник на клемме с маркировкой L.
Сине-белый нейтральный провод на клемме с маркировкой N.
Чтобы узнать, какой провод является фазным, какой — нейтральным, а какой — защитным, вы можете воспользоваться нашим подробным руководством ЗДЕСЬ.
Вставьте проводники в клеммы и затяните винты.
Теперь вы можете закрыть крышку и проверить, работает ли капот и правильно ли он подключен. Для этого включите блок питания и установите переключатель, управляющий вентилятором, в положение «включено».
Если все в порядке, загорится индикатор в левом верхнем углу, и лопасти вентилятора начнут вращаться. После проверки выключите капот и продолжите работу с предохранителем.
Типы вентиляции
Все типы вентиляции в ванной можно разделить на несколько видов.
По воздухообмену
Естественная вентиляция в ванной комнате – притоки свежего воздуха обеспечиваются открытыми дверями, окнами. Также воздухообмен может поставлять решетка для вентиляции в ванной. Создается воздухообмен за счет разницы давления между внешним и внутренним. Сегодня нарушение естественного притока свежести связано с установкой герметичных стеклопакетов и дверных проемов.
Вентиляторы для ванной: немного подробнее о видах
Если установка принудительной вентиляции в ванной — необходимость, важно выбрать правильный прибор и узнать, как провести вентиляцию в ванной. По назначению все вентиляторы делятся на:
- вытяжные – потоки воздуха выводятся через шахты вентиляции;
- приточные – создающие дополнительное поступление масс воздуха и избыточное давление, за счет которого отработанный воздух уходит в шахту;
- смешанные или приточно-вытяжные, работающие в любом направлении.
По конструкции вентиляция бывает:
- бесканальной – вариант, когда перемещение потоков воздуха ведется через вентиляционное отверстие, выход которого прикрыт решеткой;
- канальной – массы воздуха направляются к участкам, где требуется интенсивная очистка от пыли, влаги и грязи.
Вентиляторы и требования к ним
Разновидности вентиляторов для ванной
По типам вентиляторы можно поделить так:
- канальные – установка производится непосредственно в вентканал;
- радиальные – монтируется на выходе из вентиляционной шахты и имеет приятный на вид корпус, где спрятаны все детали;
- осевые – воздушный поток нагнетается лопастями. Прибор предназначен для установки в бесканальной системе, пример – вентиляция в ванной на потолке;
- диаметральные, где функционирующая система имеет вид барабана (КПД такого вентилятора очень мал);
- центробежные – шумные в работе, но очень производительные вентиляторы;
- осевые-центробежные – самый лучший тип прибора. Сочетание хорошей работы и низкого уровня шума позволяет монтировать данный тип в домах, где есть маленькие дети или пожилые люди.
Список требований к приборам вентиляции невелик:
- малый уровень шума;
- простота монтажа;
- удобство работы;
- прочность корпуса и защищенность от брызг воды (если монтаж планируется в ванной);
- долгий срок эксплуатации;
- доступная цена.
Сообразуясь с потребностями, можно выбрать вентилятор по своим возможностям и произвести монтаж оборудования собственными руками.
Ошибки подключения
1Монтаж выключателя на вытяжку внутри ванной комнаты.
В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.
В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».
Правда оставили лазейку для моделей со шнурками.
Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47
То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.
В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.
В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.
Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?
Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:
У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.
Либо прокладывать кабель без гофры.
Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.
Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.
По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.
А найти подобный влагозащищенный выключатель непростая задачка.
В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.
А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.
Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.
Более того, даже если это сенсорный выключатель, то и здесь действует запрет.
Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:
2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.
Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.
А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.
Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?
3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.
Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.
Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.
А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.
Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.
Источники — https://cable.ru, Кабель.РФ
Крепление вытяжного вентилятора в ванной
Производитель предусматривает крепежные отверстия в углах стены ванной комнаты для установки колпака.
Однако этот метод имеет несколько недостатков, наиболее важными из которых являются:
— трудоемкое сверление отверстий в керамической плитке и тем более в керамограните, которым часто облицовывают стены ванных комнат.
— необходимость использования специальных электроинструментов и специальных сверл.
— Трудно сделать герметичное соединение между вентилятором и стеной, поэтому могут образовываться зазоры и возникать шум.
Метод установки вытяжного вентилятора в ванной комнате с помощью силиконового герметика лишен всех этих недостатков.
Техника установки силиконовой крышки следующая:
Силиконовый герметик вставляется в специальный пистолет, с помощью которого содержимое тубы наносится по периметру монтажного отверстия, как показано на рисунке ниже.
Затем вентканал вставляется в вентиляционный канал, выравнивается и плотно прижимается.
Затем вентиляционное отверстие с максимальной точностью крепится к стене ванной комнаты, например, с помощью клейкой или уплотнительной ленты, как показано на рисунке ниже.
Через некоторое время (2-3 часа), когда силикон затвердеет, вентилятор готов к использованию, вы можете снять крепления и использовать его по назначению.
Вы видите, что описанный здесь способ установки максимально прост и может быть выполнен практически любым человеком. Подробнее о таймере капота, его функции и о том, как его установить, читайте ЗДЕСЬ.
Где допускается ставить вытяжной вентилятор в ванной или туалете
Сразу оговоримся, что речь сегодня идёт про вытяжные вентиляторы. С помощью приборов воздух становится свежий, чистый, не настолько влажный, как после банных процедур. В прошлых обзорах говорили, что лучше установить вентилятор в туалете либо ванной с производительностью не менее 25 кубометров в час. В случае совмещённого санузла цифра удваивается. Полагаем, читатели уже выбрали подходящую модель, следовательно, сегодня обсуждается исключительно правильная установка вентиляторов. Напомним, что ванная комната разбивается на зоны согласно порядку:
Монтаж вентилятора
Нулевая зона занимает непосредственно объем ванной или душевого поддона.
Первая зона находится внутри периметра ванной или душевого поддона, расположена ниже (до пола) и выше (до горизонтальной плоскости на высоте 2,25 метра).
Вторая зона начинается за первой, дальние границы отстоят от неё на 60 см
Высота аналогичная.
Третья зона расходится от второй на 2,4 метра, высота прежняя.
Обращаем внимание, что области образованы прямыми плоскостями и по форме прямоугольные. Исключением считается случай, когда установлено круглое джакузи
Здесь и области расходятся концентрически и равномерно. Следует внимательно производить подключение выключателей вентиляторов. В ванной комнате не ставятся вовсе. ГОСТ 50571.11 предписывает электрическое оборудование ставить не «где придётся», а согласно рекомендациям:
- В зонах 0,1 и 2 установка вентилятора (в ванной) на 220 В недопустима. Получается, прибор ставится выше 2,25 метра (нижняя грань). Там запреты уже не применяются, но остаются ограничения.
- Сложностей удастся избежать, если перейти на питание вытяжного вентилятора при помощи БСНН. Это значит, напряжение не выше 50 В переменного либо 120 В постоянного тока. Рекомендуем использовать 12 В (постоянные или переменные).
Говорят, в продаже отсутствуют низковольтные вытяжные вентиляторы. Примеры моделей несложно посмотреть тут https://www.roomklimat.ru/section/5/61-bytovye-ventilyatory-dlya-sanuzlov/ (выберите в графе Тип опцию «на 12 Вольт»), для убедительности даём наименование изделия известной марки Soler&Palau: SILENT-100 CZ Silver 12V. Можете установить вентилятор в ванной подобного рода либо чуть иной. Главное – нельзя нарушать требования ГОСТ 50571.11.
Выбор вентилятора для вытяжки
Перед покупкой определенной модели электрического вентилятора сначала следует внимательно изучить классификацию этих вентиляционных устройств для ванной.
Такие устройства бывают 2 видов:
- осевые;
- радиальные (центробежные).
Осевые вентиляторы оснащены роторным двигателем. На его оси установлена крыльчатка с несколькими лопастями. Для улучшения аэродинамики в вентиляционный вход встроен коллектор.
Осевые устройства чаще устанавливают в ванной. Они обладают невысокой производительностью и работают на небольшой мощности.
Радиальный вентилятор, устанавливаемый в натяжном потолке в ванной, оснащен ротором со спиральными лопатками. Воздух в такой прибор входит спереди, а выдувается сбоку, под прямым углом.
Радиальные электрические вентиляторы монтируют на потолках больших ванных комнат. Объем этих помещений — 12 куб. м. и более, а расстояние от точки входа до вентканала — 2 м как минимум.
В зависимости от методов монтажа вентиляторы бывают:
- потолочными;
- настенными;
- настенно-потолочными;
- канальными — устанавливают в разрыв вентканала, могут использоваться для проветривания нескольких комнат.
Вытяжной электрический вентилятор, как и любое бытовое устройство, выбирают по его техническим характеристикам. Корпус такого прибора делают из влагостойкого пластика.
Вид и форму вентиляционных решеток выбирают в соответствии с дизайном помещения.
При выборе потолочного электрического вентилятора в ванную учитывают его технические характеристики:
- производительность;
- уровень шума;
- безопасность;
- мощность;
- дополнительные функции.
Производительность (мощность)
Производительность вентиляционного устройства считают основным параметром, обеспечивающим хороший воздухообмен в ванной.
Нужный вентилятор выбирают, исходя из площади помещения и кратности воздухообмена, которая указана в СанПиН.
Для ванной второй показатель равен 6-8 объемам в час. Он зависит от количества человек, проживающих в квартире.
Расчет производительности вентилятора выполняют по такой формуле: С = А × В
где А – объем ванной комнаты (высоту умножают на длину и ширину помещения),
В – кратность.
Например, площадь — 2,2 × 2,5 × 2,7 м = 14,85 куб. м (примерно 15 куб. м). Тогда для 4 жильцов квартиры кратность воздухообмена равна 8.
В итоге, 15 × 8 = 120 куб. м/час — высокоэффективный электрический вентилятор будет обладать такой производительностью.
Уровень шума
Уровень шума считают еще одним техническим параметром, на который стоит обратить внимание при покупке потолочного вентилятора. При этом исходят из режима работы устройства. Если потолочный вентилятор включают только в дневное время суток, то его шум должен быть равен 30-35 дБ
Для обеспечения в ванной круглосуточной вытяжки покупают радиальные устройства на 20-25 дБ
Если потолочный вентилятор включают только в дневное время суток, то его шум должен быть равен 30-35 дБ. Для обеспечения в ванной круглосуточной вытяжки покупают радиальные устройства на 20-25 дБ.
Осевые вентиляторы являются более шумными из-за сильной вибрации мотора.
Иногда шумит и воздуховод, если он сделан из металла. Поэтому при монтаже вытяжки в потолке ванной чаще используют бесшумный пластик или шумоподавляющие стройматериалы.
Также при выборе электрического вентилятора для ванной пристальное внимание обращают на его безопасность. Для этого помещения покупают влагостойкую модель. Такое устройство не выходит из строя даже при постоянной высокой влажности в помещении
Такое устройство не выходит из строя даже при постоянной высокой влажности в помещении.
Единственным минусом вентилятора является то, что его нельзя подключить к обычной электрической сети. В противном случае, если на работающее устройство попадет вода, в доме произойдет короткое замыкание и возникнет пожар, поэтому лучше не рисковать.
Также при покупке потолочного вентилятора в ванную обращают внимание и на наличие дополнительных функций
Это важно с точки зрения удобства эксплуатации прибора.. Потолочные высокоэффективные вентиляторы могут быть оснащены такими дополнительными устройствами:. Потолочные высокоэффективные вентиляторы могут быть оснащены такими дополнительными устройствами:
Потолочные высокоэффективные вентиляторы могут быть оснащены такими дополнительными устройствами:
- датчиком движения, который автоматически включает устройство при появлении человека в помещении;
- таймером — позволяет установить время работы;
- датчиком влажности;

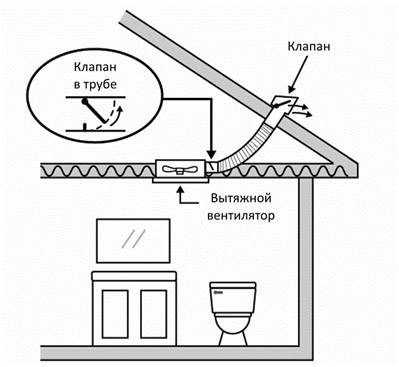

- обратным клапаном.
Кроме того, на таких приборах есть регулятор скорости вращения лопастей.

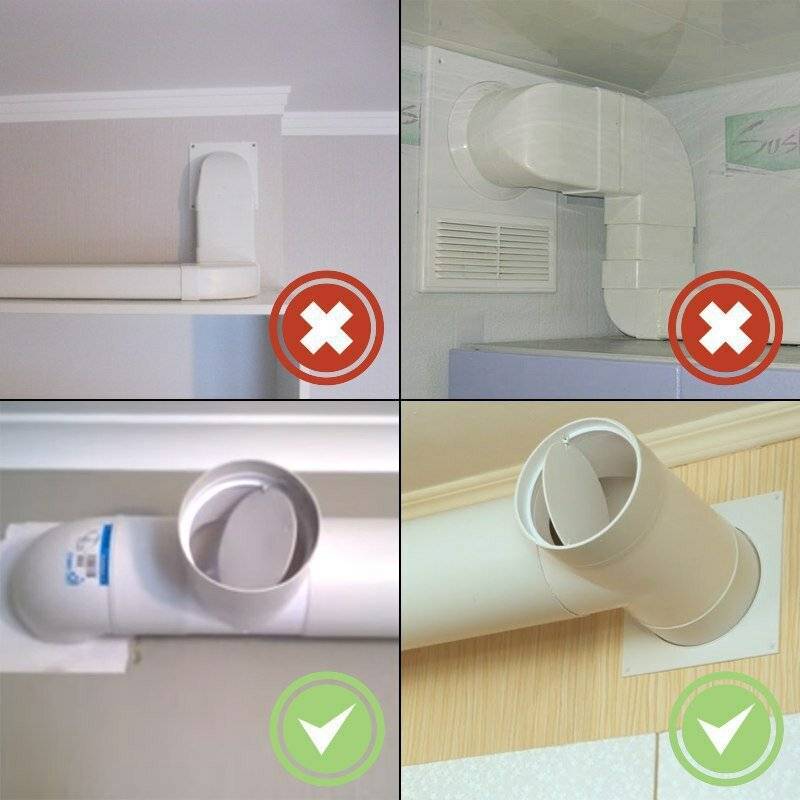

Монтаж вытяжных вентиляторов
Посадочный диаметр вытяжных вентиляторов неодинаков. Некоторые изделия вполне согласуются со стандартными гофрами и воздуховодами. Сведения понадобятся преимущественно тем, кто хочет строить дом собственноручно. Помните, канал вентиляции санузла непременно выходит наружу. Здесь никогда не используется рекуператор. Это вызвано очевидными соображениями отсутствия плохого запаха в прочих помещениях.
Решётка для вытяжки
Если брать старые советские квартиры, сталкиваемся обычно с прямоугольными сечениями, соотнести которые напрямую с современными конструкциями не удаётся. Часто приходится применять специальные решётки, по задумке предназначенные для вытяжек. Конфигурация изделий различается, пример представлен на фото – показывает, как оснастить вентиляционную шахту. В частности, при отсутствии обратной тяги нижнюю решётку из круглых отверстий допустимо не закрывать. Это обеспечит ток воздуху за счёт естественной тяги.
Гораздо чаще в продаже заметны аналоги решётки, представленной на снимке, где отверстие под воздуховод круглой формы. Тогда монтаж упрощается. Большинство накладных вентиляторов выпускается с прямоугольной решёткой и круглым корпусом. Особых сложностей не предвидится.
Теперь о проводке! Для напряжения 12 В она прокладывается в отдельном от прочих проводов канале. Если так не получается сделать, создаётся металлический заземлённый экран (к примеру, оплётка кабеля) либо прокладывается ПНД труба. При прочих равных установка вентилятора в туалете проще, нежели в ванной по причине ограничений по ГОСТ 50571.11. Сечение провода берётся не менее 0,75 квадратных миллиметров по меди. Специально это не оговаривается, рекомендация дана по установке вытяжных вентиляторов только из соображений удовлетворить избранным требованиям ПУЭ.
Подготовка к монтажным работам
Приступая к обустройству вентиляции из ванной через туалет, проводят подготовительные мероприятия. Первым делом необходимо проверить, совпадет ли сечение вытяжного устройства с размером шахты. Слишком большие вентиляционные отверстия оснащают дополнительными вставками из пластика или гофры. Внутрь оставшихся зазоров задувают монтажную пену. Маленькие окошка расширяют, используя для этого перфоратор или ударную дрель.
Для организации эффективной принудительной системы в санузле необходимо не просто закупить достаточно мощное оборудование, но также максимально правильно рассчитать место его расположения. Учитывая тот факт, что система занимается выводом наружу горячего влажного воздуха, вентилятор размещают вверху стены напротив двери
Также важно обеспечить достаточный приток воздуха. Для этого нижнюю область двери оснащают специальной решеткой. Еще более простой рецепт – сделать дверное полотно на пару сантиметров короче по низу
Через эту щель свежие потоки смогут поступать из коридора в санузел.
Еще более простой рецепт – сделать дверное полотно на пару сантиметров короче по низу. Через эту щель свежие потоки смогут поступать из коридора в санузел.
Если предполагается установка вентиляции в ванной через стену, обязательным мероприятием является диагностика воздушных каналов. В эту процедуру входит проверка тяги. Для этого вход в шахту закрывают бумажным листом: если он прилипает к решетке и держится, состояние канала считается удовлетворительным. Вместо бумаги иногда применяют горящую спичку или зажигалку, делая необходимые выводы по колебанию пламени.

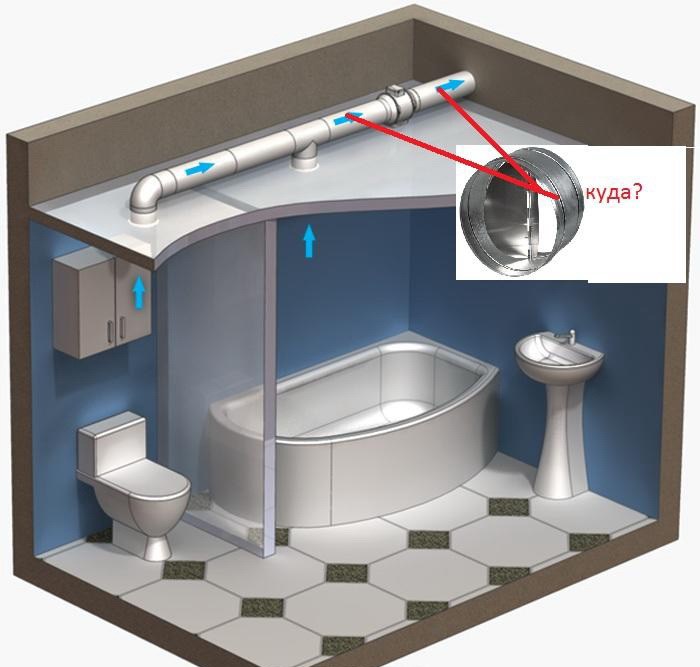

Вентиляция натяжного потолка в ванной
В многоквартирных домах вентиляционная шахта проходит рядом с туалетом или ванной комнатой. Это сделано для того, чтобы естественная вентиляция направляла поток загрязненного воздуха из комнат к решетке вентиляционной шахты: в туалет или ванную, а может и в совмещенный санузел. Специфика этих помещений такова, что для них нужна отдельная вытяжная вентиляция, которая удаляла бы запахи этих помещений в кратчайшие сроки. Необходимо установить вытяжной вентилятор в каждую комнату.
Как и для кухни, выберем пластиковый прямоугольный короб и проведем воздушный канал через стену к вентиляционной шахте.
В туалете вытяжной вентилятор встанет в нижнее отверстие. Так будет вентиляция под натяжным потолком. Если в туалете вставить в натяжной потолок вентиляционную решетку или диффузор, то получится естественная вентиляция через натяжной потолок при выключенном в туалете вентиляторе.
Со стороны ванной отверстие вокруг трубы, герметизируют пеной, стену облицовывают плиткой, в отверстие монтируют вентилятор, в натяжном потолке отверстие под вентиляционную решетку можно не делать, достаточно будет отверстий под светильники.
Для выполнения работ:
- Монтаж вентиляции в натяжном потолке;
- Прокладка вентиляции через стену ванной;
- Электромонтажные работы;
- Другие строительные работы.
