Особенности установки гаражных ворот своими руками
Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.
Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.
Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:
- При работе пользоваться специальными чертежами;
- Работать с качественными материалами, и только заводского производства;
- Максимально точно вычислить размеры;
- Внимательно размещать детали, стараться это делать точно и правильно.
Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.
Не следует забывать и об осторожности. В безопасности можно будет себя чувствовать, только надев на голову шлем, а на руки перчатки
И обязательно нужно защитить глаза.
Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.
Обслуживание системы
Отдельные компоненты, которые составляют систему автоматизации ворот, разнообразны и зачастую сложны. Электродвигатели или гидравлические приводы приводят в действие зубчатые колеса, соединенные с кронштейнами, закрепленными на ваших конструкциях. Современная электроника используется в панелях управления, фотоэлементах, петлевых навесах, защитных кромках, системах контроля доступа, а также в передатчиках и приемниках.
Не имеет значения, какая комбинация распашных ворот, панелей управления, напряжений двигателя, защитных устройств и контроля доступа используется
Техническое обслуживание имеет жизненно важное значение для обеспечения бесперебойной и безопасной работы автоматических полотен, а также для снижения вероятности дорогостоящих и длительных сбоев и поломок. Частота технического обслуживания любой системы может зависеть от частоты использования
Электрические ворота, которые открываются и закрываются в течение всего дня, более подвержены износу, чем те, которые открываются один или два раза в день. Но констуркции, которые не используются в течение нескольких дней, могут нуждаться в дополнительном обслуживании, направленном на обеспечение свободного перемещения компонентов.
Расположение системы автоматизации ворот может сыграть роль в определении объема обслуживания. Если полотна находятся недалеко от побережья, сильный ветер и песок с моря могут сократить интервалы обслуживания.
Выбор и расчёт двигателей

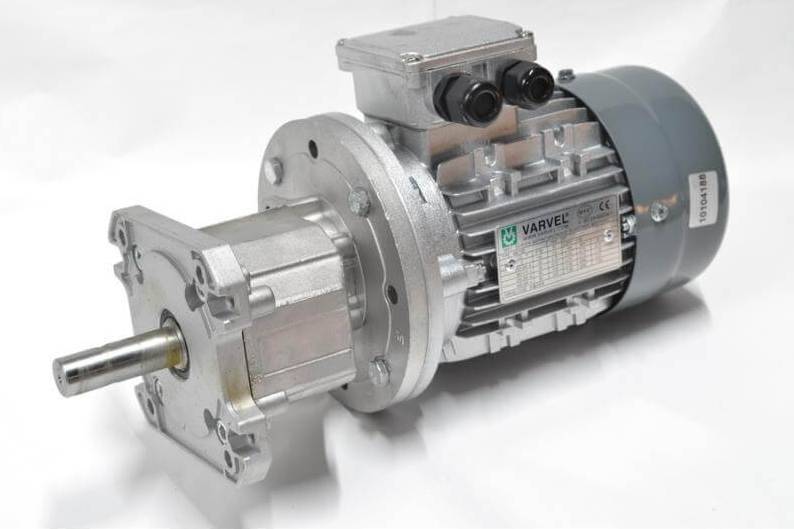

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.
Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.
В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.
Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.
Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.
Выбор материала
Если вы решили сделать распашные ворота своими руками, то в их основе могут лежать разные материалы. Среди прочих следует выделить:
- древесину;
- профлист;
- пластик.
Первый вариант можно назвать практичным, однако он имеет некоторые недостатки. Например, древесина может быстро потерять свой внешний вид и начать гнить, если ее не покрыть соответствующими средствами. А вот обрабатывать этот материал очень просто. Подготовить доски для изготовления забора будет легко. Для этого следует иметь под рукой стандартный набор инструментов.
Наиболее часто распашные ворота своими руками изготавливаются из профлиста. Он представлен к продаже в широком ассортименте. Преимуществом данного подхода можно назвать то, что материал практически не придётся подготавливать. Отдельные секции можно спроектировать таким образом, чтобы готовый лист профилированного покрытия точно лёг между двумя столбами. Это позволит исключить необходимость окрашивания полотна, а также поможет сэкономить время.
Забор из профнастила будет более долговечным, чем тот, что выполнен из древесины. Такие ворота вы можете заменить пластиковыми. В последнем случае конструкции приобретаются в готовом виде. Последние представлены комплектами, которые предназначены для сборки. Некоторые владельцы недвижимости полагают, что пластиковые ворота не столь надёжны, как металлические. Однако это не во всех случаях так.
Полимерные материалы сегодня имеют повышенную прочность, кроме того, на них в основе забора устанавливаются специальные системы противовзлома и сигнализации. Поэтому, может быть, этот вариант станет для вас оптимальным. Однако он обойдётся дороже остальных.
Однако для некоторых этот фактор не является определяющим. Такие конструкции готовы оправдать себя уже в первый год. Они могут оснащаться разными системами автоматики. Дополнить ворота можно калиткой, которая отпирается отдельно от основных створок. Кроме того, пластиковые ворота имеют привлекательный дизайн. Их внешний вид может имитировать разные натуральные материалы, например древесину или камень.
Если створки открываются наружу
Если сравнивать между собой, то как линейный, так и рычажный подойдет для наружного открывания ворот. Но отталкиваясь от цены, предпочтение, конечно же, падает на линейный электропривод. Единственное что следует учесть, это метод крепления привода на столб при наружном открывании.

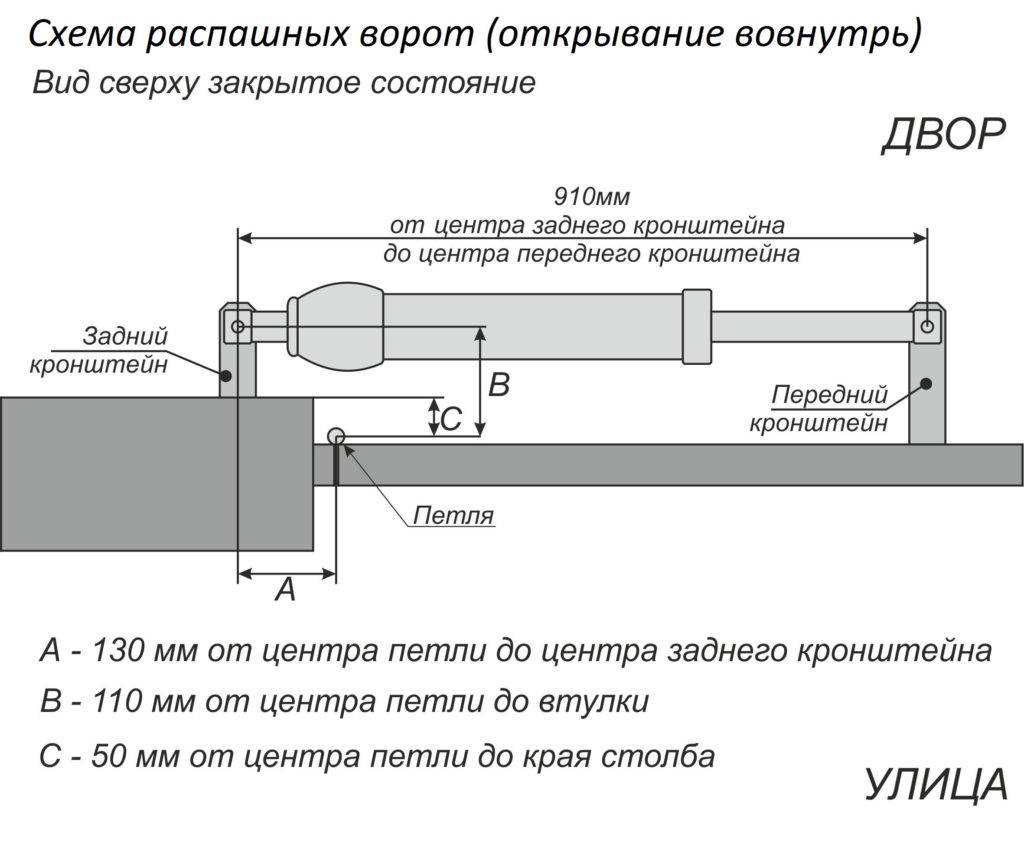

Автоматика для внутреннего открывания Учитывая это, такой столб требует дополнительного усиления. Например, вокруг можно сварить металлический каркас. Далее привод, открывающийся наружу, выставляется в ручной режим, присоединяются сваркой кронштейны крепления к воротам. В том случае если вы используете линейный привод, то после приваривания открыть ворота полностью и оставить свободного хода до 1 м. После этого проверьте ход створки и правильность работы привода. Если все работает исправно, то можно подключать автоматику и подсоединять двигатель.
Наружное открывание ворот
Итак, важно сделать правильный выбор необходимой автоматики, учитывая, в какую сторону будут открываться створки распашных ворот. Из этой статьи вы узнали о том, что существует возможность сделать автоматику самостоятельно. Более простой вариант приобрести готовый комплект
Но известно одно, независимо от сделанного вами выбора, наличие автоматики на воротах упростит вам жизнь. Поэтому при строительстве ворот на даче подумайте, какой метод будет из открывания – автоматический или ручной. Если же вы имеете собственный опыт в обустройстве автоматических ворот, то пишите комментарии к этой статье
Более простой вариант приобрести готовый комплект. Но известно одно, независимо от сделанного вами выбора, наличие автоматики на воротах упростит вам жизнь. Поэтому при строительстве ворот на даче подумайте, какой метод будет из открывания – автоматический или ручной. Если же вы имеете собственный опыт в обустройстве автоматических ворот, то пишите комментарии к этой статье.
Схемы автоматики для ворот
Для того чтобы открытие ворот стало секундным делом современные люди используют автоматику для гаражных ворот с установкой электропривода. Данная функция позволит сделать процесс открытия и закрытия с пульта, что очень удобно. Наша компания занимается реализацией многих моделей и представляет различные схемы автоматики для ворот
от ведущих производителей всего мира на нашем сайте.
В большинстве случаев люди предпочитают приобретать распашные ворота с электроприводом.
Схема электропроводки таких электрических ворот выглядит следующим образом
Все провода ведут к блоку для управления. Открытые концы желательно оставлять на длину 1-1,5м. Сам блок лучше всего располагать с той стороны, где вам будет легче подвести требуемый кабель для питания на 220 вольт. Провода следует заводить с гофрой в короб обязательно снизу. Это нужно для того чтобы в него не попала вода.
Провод для питания электропроводов
Каждый привод должен иметь трехжильный кабель, которому следует выходить на такой высоте, чтоб она была немного меньше высоты, где установлены приводы. Сам кабель должен обладать гибкостью и быть многожильным. Провод, отвечающий за двигатель, идет к блоку со стороны привода в пластиковой гофре, которую необходимо в некоторых местах закрепить к столбу используя специальные крепежи. Привод, установленный на столбе подальше от блока также должен иметь трехжильный кабель. Данный провод идет под проемом.
После этого требуется произвести разводку кабелей для фотоэлементов. Как правило, именно данный этап создает затруднения. Изучив самостоятельно схемы автоматики для ворот, сразу же возникает первый вопрос, где следует устанавливать фотоэлементы.
Монтаж фотоэлементов
Для начала требуется забетонировать все стойки и провести всю имеющуюся проводку к блоку. Контакты, отвечающие за управление фотоэлементов нужно установить в клемму GDN и клемму STOP с последующим удалением перемычки, стоящей там.
Фотоэлемент расположенный ближе к блоку требует наличия четырехжильного провода включающего в себя:
- 2 жилы управляющие контактами;
- 2 жилы необходимые для питания;
Чтобы заказать автоматику для ворот позвоните по телефону +7 (938) 5-100-110 или выберите в нашем каталоге
Фотоэлемент, расположенный на столбе, который идет дальше от привода нуждается в двухжильном кабеле. Провод данного фотоэлемента также расположен под проемом.
Функции
Предназначение предлагаемой на рынке автоматики: дистанционное закрытие/открытие, блокирование в автоматическом режиме (см. Замки с дистанционным управлением). Изделия открывают дверцы наружу или внутрь.
Угол, на который открываются створки, зависит от привода и типа автоматики:
- 90° (линейные);
- 120° (рычажные);
- от 110 до 360° (подземные).
Механизмы предусматривают опцию автономного питания от отдельных аккумуляторов, управление с локального блока радиоканальной охранной сигнализации, отключение устройства, ручной режим работы.
Управляют посредством пультов, брелоков и даже смартфона. Предусмотрен ручной режим работы.
Сооружение привода для секционных ворот
Если вы решили сделать секционные ворота своими руками, то одним из ключевых элементов будет электропривод. Однако, не стоит покупать готовый привод, который имеет ограниченные настройки. Также, это может выйти дороже, чем изготовление привода самостоятельно.
Для того чтобы сделать привод для ваших секционных ворот, вам необходимо рассмотреть компоненты:
- Двигатель: выберите двигатель с тяговым усилием, которое подходит для ваших ворот. Убедитесь, что мотор совместим с вашей системой управления.
- Редуктор: редуктор должен соответствовать двигателю, чтобы обеспечивать эффективную работу привода.
- Концевые выключатели: это необходимо для того, чтобы обеспечить безопасную работу привода и избежать повреждения ворот.
- Система управления: выберите систему управления, которая подходит для вашего привода и удовлетворяет вашим потребностям в автоматизации.
Собрав все компоненты, вы можете начать монтировать свой привод на ваши секционные ворота. Не забудьте установить концевые выключатели и систему управления, чтобы обеспечить безопасность и удобство в эксплуатации.
| Преимущества изготовления привода самостоятельно: |
|---|
| Экономия: это определенно самый главный плюс. При изготовлении привода самостоятельно, вы можете сэкономить до 50% средств по сравнению с готовыми приводами. |
| Возможность настройки: конструкция привода будет соответствовать вашим требованиям и потребностям. Кроме того, вы можете самостоятельно настроить скорость и силу, которые не могут быть изменены в готовых приводах. |
| Удовлетворение потребности в автоматизации: самостоятельно изготовленный привод может обеспечить высокую точность открытия и закрытия ворот, что удовлетворит вашу потребность в автоматизации. |
Приводы

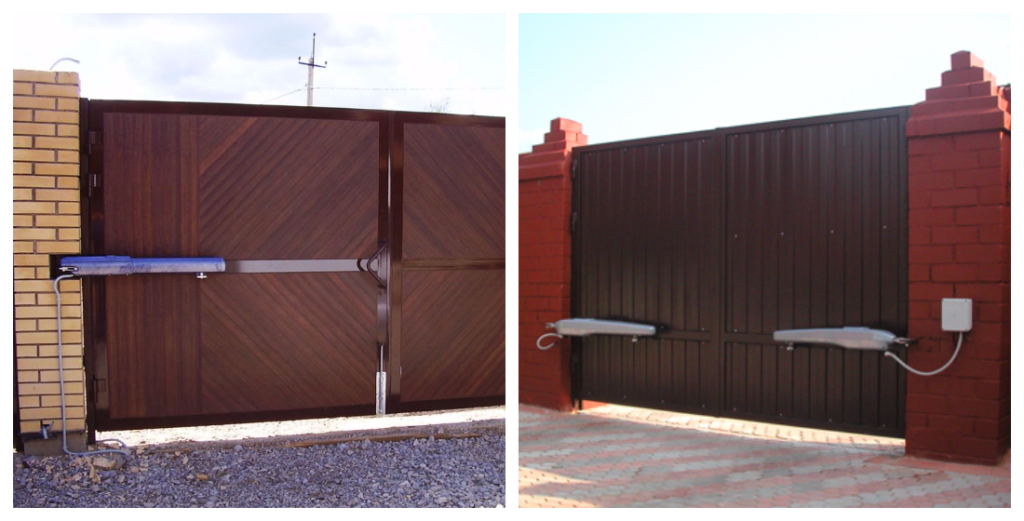

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

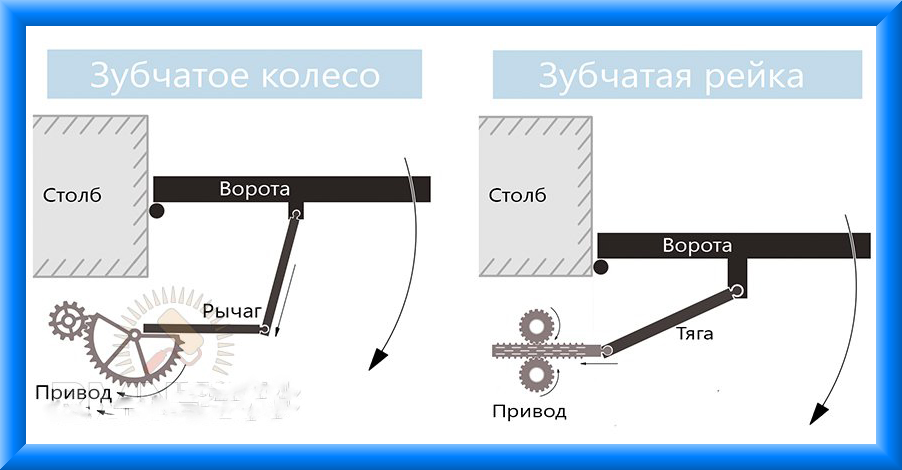

Схема привода для ворот
Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю
Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства
К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы
Выбор устройства основывается на таких критериях, как:
К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:
- тип ворот;
- ширина створок;
- общий вес конструкции.
Но это далеко не всё
Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила
Также хозяин должен изучить интенсивность эксплуатации
Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %
Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.
Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.
Типы электроприводов
Работа любых автоматических распашных ворот невозможна без использования специального оборудования, которое и приводит в движение створки. Основным элементом данной конструкции является электродвигатель. В зависимости от принципа работы приводы можно разделить на несколько видов.
Линейные
Самый простой вариант устройств, который используется для открывания полотен небольшого размера. В зависимости от технических характеристик данные приводы делят еще на 2 подтипа.
- Червячный. Электромотор здесь соединяется со специальным штоком, который оснащен червячной резьбой. В зависимости от направления движения каретки осуществляется открытие или закрытие полотна. Недостатком данного комплекта является небольшая длина червяка. Поэтому автоматика может открывать створки только в одну определенную сторону. Прекрасный вариант для ворот, устанавливаемых на дачных участках, где конструкции имеют небольшой размер.
- Гидравлические. Основным компонентом подобной системы является помпа. Автозакрытие осуществляется за счет изменения давления масла внутри цилиндра. Подобные механизмы дополняются автоматическими доводчиками, исключающими резкое захлопывание полотен. Скорость движения створок зависит от консистенции масла. В зимний период смесь может захолодать, что будет влиять на работу механизма. Чтобы нивелировать этот фактор, на доводчики такого типа устанавливают специальные нагревательные элементы.
Рычажные
Надежные устройства, которые довольно сложно вывести из строя. Наличие металлического рычага позволяет обеспечить дистанционное открывание створок в любую сторону. Системы на основе рычагов способны выдерживать значительные нагрузки, поэтому специалисты рекомендуют устанавливать их на тяжелые створки.
Подземные
Приводы такого типа встречаются относительно редко, так как имеют высокую стоимость. Применяют их в тех случаях, когда не хотят, чтобы на воротах присутствовали внешние крепежи, так как они будут портить декор полотна.
Ворота для гаража секционные: общая информация
Все большую популярность среди автовладельцев завоевывают секционные ворота в гараж. На это есть множество причин. Относительная простота конструкции в сочетании с высокой надежностью позволяют своими силами обустроить современный въезд в гараж.
Но к вопросу необходимо подходить со всем вниманием, особенно если речь идет об автоматических системах. Приобретая некачественную автоматику, ворота утратят свой потенциал, даже если остальные компоненты были дорогостоящими и надежными
Одной из важнейших причин популярности подъемно-секционных ворот для гаража является удобство.
Они не требуют дополнительного пространства перед въездом.
В некоторых случаях предусмотреть такое пространство крайне сложно.
Помимо этого, данное решение дает экономию как внутри гаражного помещения, так и снаружи.
Преимущество особо заметно для небольших гаражей.
Вторым немаловажным плюсом считается звукоизоляция.
В гараже с таким въездом будет значительно тише, чем при использовании, например, распашных ворот из металлического листа.
Следующим достоинством является высокая безопасность и надежность в процессе эксплуатации. Подъемно-секционные ворота обладают превосходным внешним видом, они прекрасно подойдут для капитальных и ухоженных гаражей
Последнее, на что следует обратить внимание – автоматизация
Въезд можно оснастить автоматической системой, которая приводится в действие простым нажатием на пульте. Таким образом, вы сможете открыть въезд в гаражное помещение, не выходя из автомобиля. Но и работа в ручном режиме (открывать самому) считается довольно удобной.
Ворота обеспечивают среднюю защищенность от преступников и взломщиков. При желании их можно сломать или вырезать. Тем не менее, металл – прочный материал, а значит доверить свой автомобиль воротам можно.
Металлические панели достаточно надежны и долговечны. Их покрывают слоем полимерного материала, который гарантирует защиту от вредных воздействий и коррозии. Температурный режим эксплуатации колеблется между -50 градусами и +70 градусами. Если бережно эксплуатировать и проводить профилактику, то данная конструкция сможет прослужить более 10 лет.
Перед тем как сделать выбор конкретной модели необходимо разобраться в видах секционных ворот. Среди автоматических выделяют два вида:
- автоматические с навальным приводом;
- с устройством потолочного типа.
Первый вариант обладает самой большой мощностью. Это напрямую влияет на стоимость системы. Принцип действия заключается в моторе, который монтируют с одной стороны торсионного вала. При приложении силы, вал приходит в движение, и панели поднимаются, тем самым открывая въезд внутрь.
Второй вариант (с устройством потолочного типа) является не менее популярным. Большим плюсом считается процесс монтажа, он значительно проще, чем у моделей с навальным приводом. В данном случае можно справиться своими силами, если следовать инструкциям и рекомендациям.
Читайте в статье о том, как подобрать размеры гаража.
А также какой замок лучше взять для гаражных ворот — здесь.
Придя в магазин, особое внимание следует уделить площади и весу ворот. Информация должна быть обозначена на упаковке, в описании товара
Перед этим, конечно, необходимо сделать замеры и составить чертеж помещения. Мощность лучше брать с запасом +20-30 процентов. С помощью этого вы добьетесь продолжительного срока службы.
Автоматические модели могут обладать разными функциями. Наиболее важные из дополнительных функций – безопасность и возможность дистанционного управления. Если в гараже бывают дети, то следует приобрести подъемно-секционные ворота с полным комплектом решений, гарантирующих безопасность эксплуатации.
Из производителей самыми крупными являются компании «Алютех» и «Дорхан».
К автоматике китайского производства лучше подходить с осторожностью, так как нередки случаи продажи некачественных устройств. У европейских производителей цена заметно выше, но качество лучше
Подъемно-секционные ворота рекомендуются небольшим гаражам, с ограниченным внутренним и внешним пространством. Ворота идеально подойдут, если вы желаете установить автоматическую систему открывания для въезда. Помимо этого, модели обладают превосходным внешним видом и вписываются в любой гаражный экстерьер и интерьер.
Разновидности конструкции секционных ворот
Секционные ворота с калиткой Различают секционные модели по назначению:
- Гаражные – имеют небольшие размеры, так как рассчитаны на частные гаражи или стоянки в торговых центрах. Крепление потолочное. Секции изготавливаются из сэндвич-панелей разного вида, так как они обеспечивают теплоизоляцию бокса. Модели весьма привлекательны. Часто имитируют деревянную обшивку, могут иметь рельефную необычную фактуру. Управляются вручную или с помощью автоматики.
- Промышленные – рассчитаны на эксплуатацию в тяжелых условиях. Они не всегда утеплены, но обеспечивают максимальный уровень защиты от химически агрессивных веществ, обеспечивают высокую герметичность при закрывании и чаще всего выступают элементом шумоизоляции. Типоразмеры разнообразны. Промышленные ворота обязательно оборудуются электроприводом, а также усиленной цепной системой, что позволяет открыть тяжелую створку при отключении электричества.
- Модели с калиткой – дорогая разновидность. Калитка обустраивается прямо в полотне створки. Состоит из секций и изгибается, поэтому имеет сложную конструкцию. Однако для частного дома или небольшого предприятия такой вариант наиболее удобен.
Выпускает секционные ворота множество российских и зарубежных компаний.
