Как изготовить печь-буржуйку из газового баллона

Трехходовая буржуйка своими руками

Трехходовая буржуйка

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

• Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
• Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
• Чтобы увеличить греющую поверхность используют дополнительные ребра..
• Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

Материалы и инструменты

Нам понадобятся следующие инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

• электроды
• отрезные круги
• 2 газовых баллона на 50 литров
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• прочие

Пошаговая инструкция

Схема трехходовой буржуйки

• Делаем заготовки из метала по чертежу выше.
• Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
• Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
• Изготовьте колосниковую решетку.
• Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
• Изготовляем дверцы. Уплотняем все места примыкания.
• Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
• Приварите один баллон к другому, приварите дымоход.
• Приварите дополнительные ребра для увеличения площади нагрева.

Вертикальная буржуйка из газового баллона. Что представляет собой печь из баллона

Первым делом стоит разобраться с тем, что из себя представляет сама печка-буржуйка из газового котла. Этот параметр будет важен тем, кто собирается изготовить конструкцию самостоятельно.

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Справка! Лучшим решением становится баллон из фреона, этот выбор обеспечивается толстыми стенками самой конструкции, которые значительно дольше сохранят тепло после полного нагрева.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Советы и рекомендации

Опытные мастера советуют изготавливать буржуйку из газового баллона с учетом следующих нюансов:

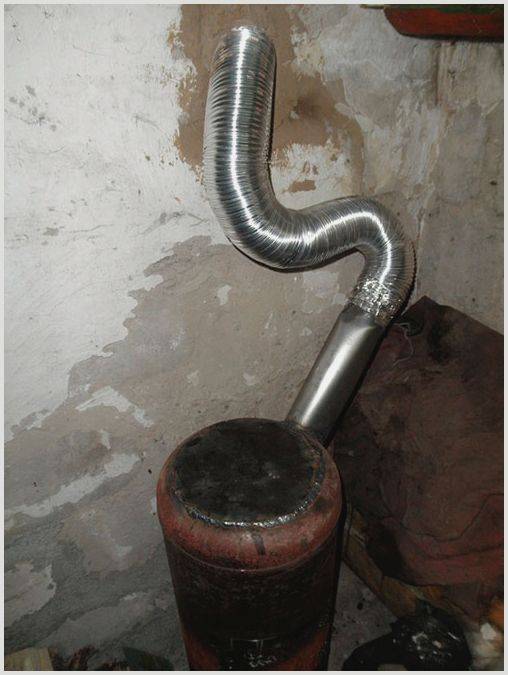

Дымоход не должен проходить по кратчайшему пути. В этом случае тепло будет уходить вместе с продуктами горения. Оптимальный вид дымоотвода — ломаная труба.

Дымоход делают ломаной формы, чтобы вместе с дымом из печи не уходило тепло. Изогнутая труба препятствует уходу тепловой энергии

Только важно, чтобы труба была не из алюминия!

• В качестве топлива можно использовать любой вид топлива — уголь, дрова. При необходимости в буржуйке можно жечь бытовой мусор и отходы столярных работ.
• Увеличить теплоотдачу и сделать буржуйку с высоким КПД можно, увеличив длину дымохода. Нужно избегать частей с прямыми участками или с уклоном вниз.
• Если к основному корпусному баллону прикрепить дополнительный (в виде вертикального патрубка), то использовать тепло можно будет вдвойне. Такая буржуйка из двух баллонов создает хорошую тягу, продукты горения и дым не будет попадать в комнату/гараж/подсобку. Кроме того, увеличится теплоотдача отопительного прибора.

Видео: демонстрация буржуйки из газового баллона

• Чтобы буржуйка из газового баллона быстро не остывала, к трубе-дымоходу приваривают сетку и помещают туда круглые речные камни. Установка будет работать по принципу банной печи. Камни равномерно распределяют тепло и долго не остывают. Однако с такой буржуйкой, быстро обогреть помещение не получится.
• Буржуйка с водяной рубашкой — еще один способ увеличить КПД печи. Вокруг баллона приваривают расширительный бак и подключают его к радиаторам. Объем бака должен составлять 10% от объема общего литража.

Буржуйку из газового баллона можно использовать как внутри помещения, так и снаружи. На горизонтальной установке с варочной поверхностью можно приготовить еду и разогреть чайник.

Буржуйка из газового баллона — бюджетный вариант эффективного отопительного прибора, сделать который под силу любому. Для этого необходимо иметь под рукой материалы и инструменты, а также обладать простейшими навыками в работе со сваркой и шлифмашинкой.

Буржуйка на дровах из газового баллона своими руками. Как правильно установить буржуйку и дымоход

При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна. Здесь требования такие:

Здесь требования такие:

1. В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
2. В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
3. В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.

Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:

• обычная стальная труба с тонкими стенками;
• газоход из кровельной или нержавеющей стали;
• утепленный сэндвич-дымоход.

Дымоходный канал лучше проложить под углом (слева), чем просто вертикально (справа)

Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.

Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:

1. В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как показано выше на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
2. На вертикальном участке дымохода ставится теплообменник, подсоединенный к системе водяного отопления дома или дачи. Минус: из дымоходного канала буржуйки длительного горения придется чаще удалять сажу.

Схема подключения водяного теплообменника, стоящего на дымоходной трубе

Теплообменник самоварного типа, ставящийся на дымоход буржуйки, не стоит напрямую подсоединять к сети водяного отопления. Есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.

Буржуйка из газового баллона длительного горения. Что представляет собой печь из баллона

Первым делом стоит разобраться с тем, что из себя представляет сама печка-буржуйка из газового котла. Этот параметр будет важен тем, кто собирается изготовить конструкцию самостоятельно.

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Справка! Лучшим решением становится баллон из фреона, этот выбор обеспечивается толстыми стенками самой конструкции, которые значительно дольше сохранят тепло после полного нагрева.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Буржуйка из газового баллона длительного горения. Что представляет собой печь из баллона

Первым делом стоит разобраться с тем, что из себя представляет сама печка-буржуйка из газового котла. Этот параметр будет важен тем, кто собирается изготовить конструкцию самостоятельно.

Буржуйка представляет из себя топочную камеру, выполненную из толстого металла. Кроме того, эта топочная камера должна быть оснащена дверцей, колосником, дымоходом и поддувалом. Эти элементы необходимы для нормального функционирования любой печи. В качестве корпуса для буржуйки при изготовлении своими руками используют обычный газовый баллон длительного горения, объясняя это тем, что он изготовлен из максимально подходящего материала.

Какой баллон лучше использовать

Баллоны бывают разными. Для того, чтобы изготовить буржуйку, лучше всего использовать баллон объёмом в 50 либо 40 литров. Но если печь будет обустраиваться в небольшое помещение, то хватит ёмкости в 12 или 27 литров.

Но при этом не стоит брать слишком маленькие емкости, например 5 литров, они будут практически бесполезны. Бесспорно, такая буржуйка быстро нагреется, но и также быстро остынет.

Справка! Лучшим решением становится баллон из фреона, этот выбор обеспечивается толстыми стенками самой конструкции, которые значительно дольше сохранят тепло после полного нагрева.

Из чего сделать дверцы

Дверцы и зольник можно будет изготовить из тех материалов, которые выпиливали из баллона. К этим областям припаиваются петли и защелки. Их можно изготовить из толстой цепи, либо приобрести уже готовые элементы.

Пользователь может выбрать две отдельные дверцы, большая должна служить для загрузки, а маленькая для поддувала. Существуют печи, которые образуют одну единую конструкцию.

Способы улучшения теплоотдачи

Улучшить теплоотдачу можно при помощи топлива, которым отапливается печка. Топятся такие буржуйки по-разному, от дров до опилок совместно с мелким мусором. Для того, чтобы улучшить теплоотдачу, нужно использовать спрессованные опилки, брикетированный либо производственный уголь. Это обуславливается тем, что опилки горят гораздо медленнее, первичной загрузки хватит на долгие часы горения, а при отапливании небольшого помещения хватит еще на более длительный промежуток времени.

Также специалисты рекомендуют не устанавливать дымоход в вертикальном положении. Лучше всего сделать ломаную трубу, чтобы она занимала как можно больше пространства. Для этого её рекомендуется проводить под потолком или вдоль стен.

Печь из газового баллона чертеж. Как сделать буржуйку из газового баллона

Печь буржуйка из газового баллона чертежи.

Буржуйка – самая простая и эффективная печь, используется для отопления небольших помещений, дач, гаражей, бытовок, теплиц, сараев. Особенность работы буржуйки в том, что она быстро отдаёт тепло и нагревает помещение, загрузили в топку дрова, разожгли огонь, и тепло сразу пошло, не нужно ждать пока печь сама прогреется и будет отдавать тепло как в обычных кирпичных печах.

Но когда в топке перегорают дрова, буржуйка быстро остывает, поэтому для поддержания постоянной температуры в помещении требуется по мере сгорания дров в буржуйке постоянно их подкидывать.

Конструкция буржуйки довольно проста, она состоит из металлической ёмкости с дверцей и дымохода. Сделать буржуйку можно из любой металлической ёмкости — бочки, широкой трубы, газового баллона, металлического короба.

Чтобы стенки топки со временем не прогорели под воздействием высокой температуры, толщина стенки ёмкости должна быть не менее 3 мм. Чтобы сделать печь буржуйку понадобится сварочный аппарат и болгарка.

Как сделать из баллона буржуйку.

Удобную компактную буржуйку можно сделать из обычного бытового газового баллона для пропана, толщина стенок баллона 3 мм.

Буржуйку можно сделать с вертикальным или горизонтальным расположением. Вертикально расположенная буржуйка будет занимать меньше места, но в горизонтальную, удобней загружать длинные поленья и её проще изготовить.

Буржуйка состоит из двух отделений, верхнего для дров и нижнего для сбора золы, отделения разделены между собой решёткой колосником, через который просеивается зола. Решётку можно сварить из арматуры, ширина ячеек около 3 см.

Для горизонтальной буржуйки достаточно одной общей дверцы расположенной в торце баллона, через которую будут загружаться дрова и затем выбираться зола.

Можно приварить снизу ящик для сбора золы.

Для оттока дыма используется дымоход, металлическая труба диаметром не менее 100 мм, которая приваривается к баллону на место где был вентиль.

Не рекомендуется делать дымоход прямым, иначе большая часть тепла будет просто уходить в трубу, а расход дров возрастёт в несколько раз.

Практичней изготовить дымоход с коленом, это позволит направить часть тепла в помещение, а не в трубу на улицу. Чтобы дымоход было удобней чистить от сажи рекомендуется сделать его разборным. Это позволит периодически чистить сажу, которая накапливается в дымоходе и ухудшает тягу.

Более подробно о том, как расчитать диаметр и длину дымохода, можно прочитать в статье — как сделать дымоход для буржуйки .

Как сделать буржуйку из газового баллона.

Перед тем как приступать к работе с баллоном, нужно обязательно убедиться, что в нем нет остатков газа и газолина. Для этого нужно открутить вентиль баллона и выпустить остатки газа, процедура может занять довольно продолжительное время.

Чтобы убедиться, в том, что газ вышел, нужно выходное отверстие на вентиле помазать водно мыльным раствором, если раствор не пузырится, значит, газ вышел из баллона.

Но даже когда газа в баллоне уже нет, в нём всё ещё присутствуют его остатки в виде жидкого газолина, который взрывоопасен. Удалить остатки газолина можно следующим способом. Можно зафиксировать баллон любым доступным способом, взять газовый ключ и открутить вентиль.

Если открутить вентиль не удаётся, его можно спилить пилкой по металлу. Но пилить нужно правильно, при работе пилой место пропила нужно постоянно поливать небольшой струёй воды, чтобы избежать появления случайной искры. Отпилив вентиль через получившееся отверстие нужно заполнить баллон полностью водой, после воду слить. Воду из баллона лучше слить подальше от дома, на свалке. Теперь баллон полностью готов к обработке болгаркой и сварочным аппаратом.

На баллоне размечаем мелом отверстия под дымоход, дверку для топки и под зольник. Болгаркой вырезаем отверстия, из вырезанных кусков делаем дверцы.

Для этого привариваем петли и задвижки, решётку колосник и дымоход.

При использовании буржуйки, как и любой другой печи нужно соблюдать правила безопасности. Металлические стенки буржуйки нагреваются до высокой температуры, поэтому нужно убрать все легковоспламеняющиеся предметы на безопасное расстояние от печки.

ВАЖНО!!! Ни в коем случае не закрывайте дымоход различными заслонками, даже когда огонь в печи уже не горит и угли перегорели. В печи могут остаться тлеющие угли, и если дымоход будет закрыт, то угарный газ будет поступать из печки прямо в помещение

Поскольку угарный газ не имеет запаха его присутствие в помещении трудно распознать, а последствия отравления газом могут быть крайне опасными для человека.

Колосники

Самый простой вариант не предусматривает наличие колосников, особенно если это буржуйка с горизонтальным расположением. Для увеличения теплоотдачи привариваются дополнительные металлические полосы.

Если в горизонтальном варианте нужно установить колосники, то поддон для золы приваривается снизу.

В вертикальном варианте колосники устанавливаются чаще. Для этого во внутренней части печи приваривают прутья из толстой арматуры. Она выполнит роль колосников. Единственный недостаток — это прогорание арматуры, но в любом случае можно приварить новую.

Изготовление буржуйки своими руками

Варианты создания

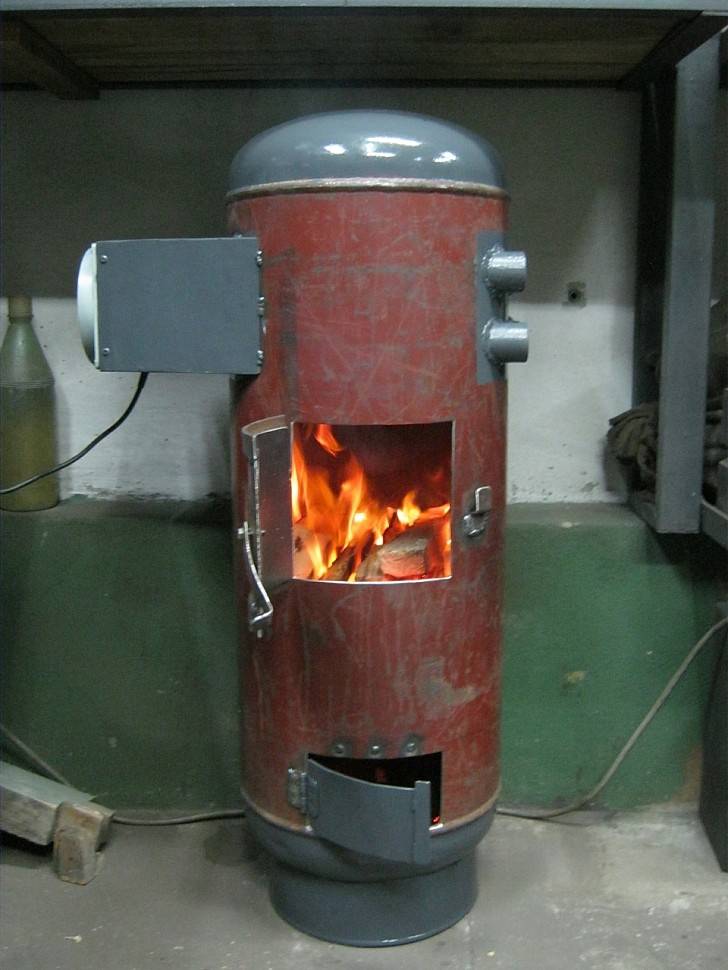

Создание вертикальной печи

• Баллон ставят вертикально и срезают горловину.
• При помощи маркера на поверхности делают разметку. Отмечают места размещения топки, дымохода, поддувала и др.

Совет! Размеры и месторасположение отверстий могут быть произвольными. Оптимальный размер проема для топки — 30*20 см, поддувала — 20*10 см.

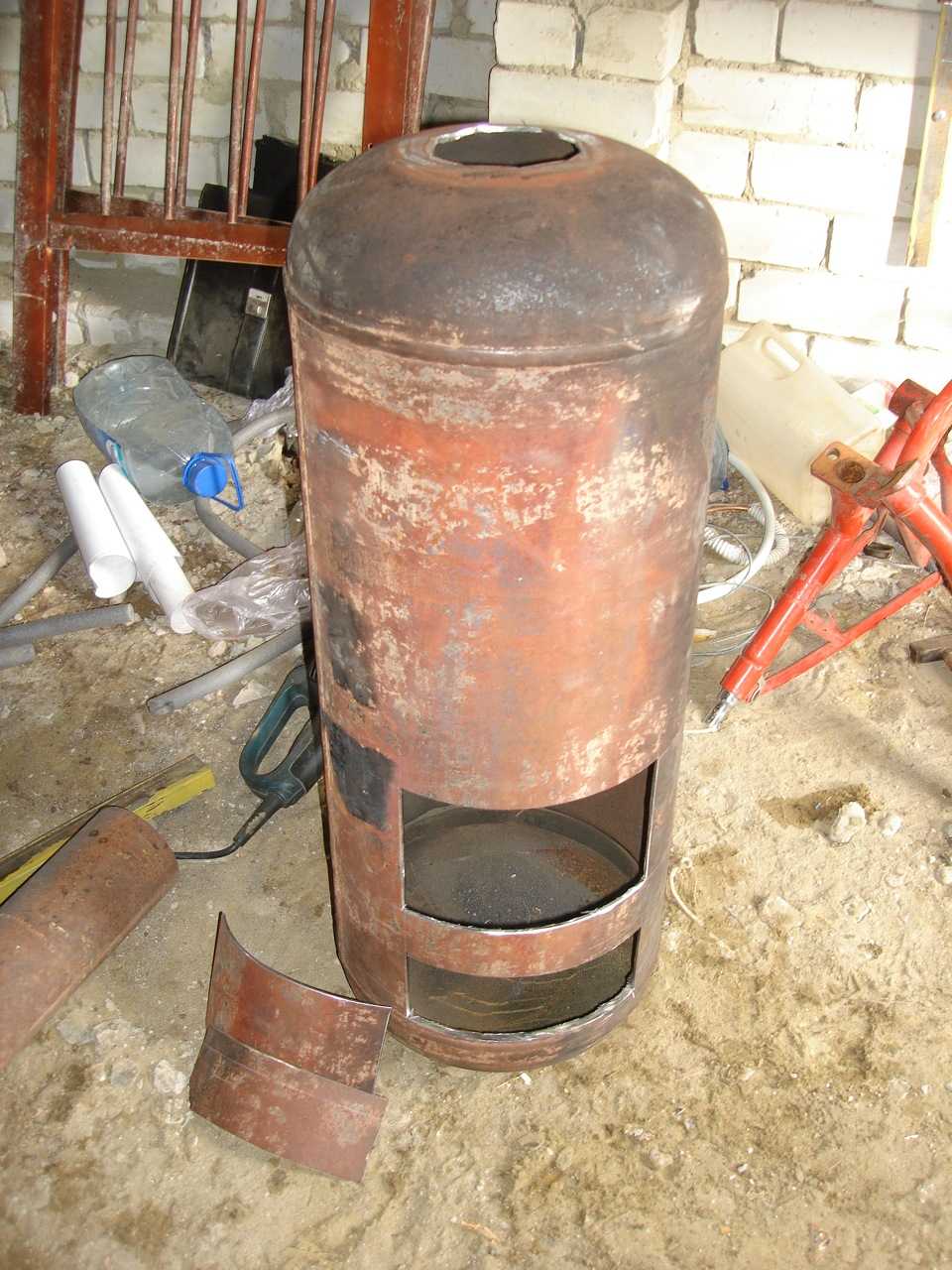

Разметка на газовом баллоне для создания вертикальной печи.

• При помощи резака или шлифовального аппарата вырезают намеченные отверстия.
• Далее приступают к установке колосниковой решетки. Ее делают из нарезанной арматуры. Детали приваривают внутри корпуса к намеченному месту змейкой или в ряд.
• К корпусу баллона приваривают дверные петли и устанавливают чугунные (металлические) дверцы. К ним крепят щеколды или сооружают задвижной механизм.
• Если печь-буржуйка будет использоваться для приготовления пищи, то сверху к резервуару приваривают металлический лист, вырезанный по размеру. Эта планка будет варочной поверхностью.
• Швы и стыки зачищают, проверяют их на прочность и герметичность.
• Проем для установки дымоходной трубы делают сбоку или в верхней части баллона. Размер проема должен быть равен диаметру трубы. Часто дымоотвод делают сверху через центральное отверстие в баллоне. При боковом монтаже к вырезанному проему сначала приваривают колено, а затем — сам трубопровод. Он выводит продукты горения через крышу или стену помещения.

Прочитайте так же о сборке буржуйки на отработке своими руками в дополнение к данной статье.

Пример готовой буржуйки с двумя баллонами для увеличения теплоотдачи. Такая конструкция обеспечивает тягу, в помещении не будет пахнуть дымом.

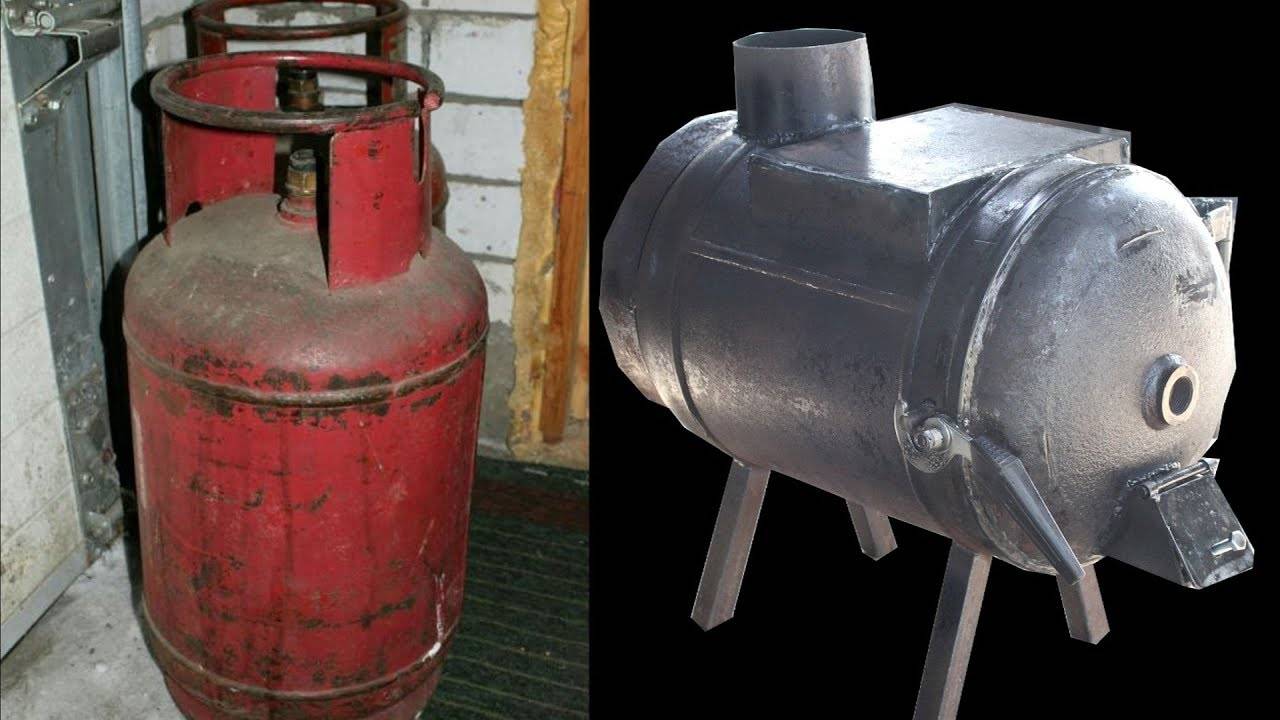

Устройство горизонтальной буржуйки

• Создание прочной подставки под будущую печь. Делают ее из металлического уголка, к которому впоследствии приваривают баллон (корпус печи) и ножки.
• Разметка. На подготовленном резервуаре отмечают места топочного отверстия и дымохода.
• Нарезка металла. При помощи резака, зубила или шлифмашинки в емкости вырезают необходимые проемы для установки дверей и трубы-дымоотвода.

Пример горизонтальной буржуйки. Проемы делают по разметке. Дверцы можно изготовить из вырезанного участка баллона.

• Создание колосника и зольного ящика. В нижней части баллона при помощи дрели просверливают отверстия. К поверхности приваривают металлический короб (зольник), в который будет попадать зола. К нему же приваривают заслонку. Она выполняет роль поддувала.
• Создание дверец. Для этой цели обычно используют вырезанный участок баллона. Его обваривают и крепят на петли к будущей печи. Можно установить готовую чугунную дверцу со щеколдой.

Совет! Вокруг выреза под завесы наваривают сантиметровый металлический бортик. Благодаря этой хитрости не будет дуть из щелей.

Устройство дымохода. Трубу приваривают к подготовленному отверстию в верхней части баллона.

Прочитайте статью об уходе за дымоходом для буржуйки в дополнение к данному материалу.

Горизонтальная буржуйка занимает много места. Поэтому в небольших помещениях целесообразно устанавливать вертикальную конструкцию.

Буржуйка из газового баллона

В загородных домах и на дачах самодельные буржуйки из газового баллона – не редкость. Несмотря на то, что такая печь пользовалась популярностью ещё в первой половине минувшего века, люди до сих пор предпочитают устанавливать их у себя в гаражах или различных помещениях подсобного типа.

Буржуйка из газового баллона на дровах наиболее проста в изготовлении. Если дома имеется ненужный газовый баллон, то можно считать, что корпус печки уже готов – для завершения работ и идеализации в плане завершения процессов потребуется лишь проделать отверстия для зольника, а также отверстие для подкладки дров. Буржуйка с газового балона может быть смонтирована несколькими способами — баллон можно разместить и в вертикальном, и в горизонтальном положении (чаще всего люди предпочитают использовать горизонтальную схему).

Печка — буржуйка из газового баллона, чертежи для изготовления которой важны, должна производиться последовательно. Первым делом, необходимо отрезать верхнюю часть баллона. Внутрь потребуется установить колосниковую решётку (арматурный прут сгибается «змейкой»). Колосники устанавливаются в ёмкость, после чего привариваются. Для изготовления передней части берётся лист стали, на поверхность которого наносят контур, по диаметру равный наружному контуру баллона.

Когда конструкция будет готова, её нужно приварить к баллону. В задней части устройства обустраивается дымоход (форма и размер подбираются по ориентации на предпочтения хозяина), который выполняется из металлической трубы.

Буржуйка с газового баллона чертеж. Подготовительные мероприятия

Если всё продумать и подготовить заранее, то в процессе работы удастся избежать ошибок и сократить временные затраты. Прежде всего, понадобится удалить из баллона остатки газа, собрать необходимые инструменты и закупить недостающие материалы. Поможет в работе и подробный чертёж или эскиз отопительного прибора.

Какой нужен баллон и как подготовить его к работе

Прежде всего отметим, что для изготовления буржуйки подходят только цельнометаллические баллоны для бытового пропан-бутана, включая те, которые используются для оснащения ГБО грузовых или легковых автомобилей. Лучшей заготовкой можно считать 50-литровый сосуд, который можно найти в большинстве частных хозяйств. Его высоты 850 мм и диаметра 300 мм вполне достаточно для сжигания всех видов топлива, от дров или опилок до отработанного моторного масла.

Неплохую буржуйку можно построить из 27-литрового пропанового баллона, если использовать горизонтальную схему агрегата с дооснащением поддувальной камерой. Небольшие размеры позволят использовать такой агрегат в качестве мобильной конструкции.

Поскольку даже в пустом баллоне могут находиться остатки газа, конденсат или его пары, то без тщательной подготовки ёмкости проводить с ней какие-либо работы может быть опасно — любая искра может привести к взрыву.

Вода вытеснит из баллона остатки газа, после чего можно не опасаясь приступать к слесарным работам

Чтобы полностью удалить пропан или его производные, воспользуйтесь проверенной методикой:

1. Отверните вентиль и выпустите из баллона остатки газа.
2. Переверните ёмкость вверх дном и вылейте из него конденсат.
3. Воспользовавшись газовым или разводным ключом, демонтируйте вентиль.
4. Поставьте сосуд вертикально и при помощи шланга полностью наполните его водой. Жидкость полностью вытеснит остатки газа и сделает заготовку для буржуйки безопасной.
5. После того как вода будет слита, с баллоном можно проводить любые слесарные работы — резать, сверлить, варить и т. д.

Поскольку и газ, и конденсат являются взрывоопасными веществами, а кроме того, обладают сильно выраженным, неприятным запахом, то работы необходимо проводить на открытом воздухе, вдали от источников открытого огня.

Вентиль с баллона можно открутить при помощи разводного ключа

Буржуйка из газового баллона с высоким кпд. Изготовление пиролизной двухкамерной печки

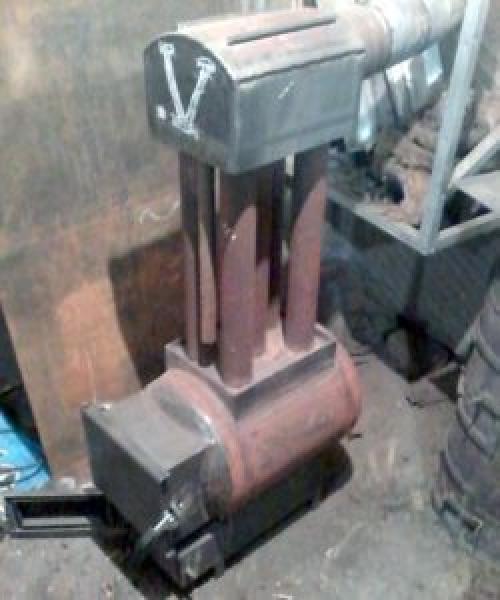

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров,  нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

• Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
• Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
• Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м2полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

Материалы и инструменты

Понадобятся следующие материалы:

• электроды
• отрезные круги
• 1 газовый баллон на 24 литра
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• труба диаметр 57 мм

Потребуются те же инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.

Сборка составных частей

1. Собирать конструкцию начинают с установки поддувала. Для этого в нижней части баллона, где отрезано дно, приваривают металлические уголки.

Ко дну привариваем уголки

2. Затем вместо вырезанного дна помещают решётку. Её изготавливают из прутьев, которые сгибают в виде змейки.

Затем привариваем решётку

3. От уровня пола решётку должно отделять расстояние в 50 см. Этот элемент устанавливают в баллон и приваривают к нему.

4. Далее переходят к передней части. На стальном листе отмечают окружность, диаметр которой должен равняться наружному контуру баллона.

5. Затем внутри полученного круга намечают два отверстия прямоугольной формы. Предназначение первого заключается в подаче топлива в камеру, второго – в поддувало. Отверстия вырезают посредством зубила.

Проделываем отверстия под топку и поддувало

6. Полученные детали прикрепляют с помощью сварки к петлям на баллоне.

Привариваем дверцы к петлям

7. Далее устанавливают дымоход. К предварительно подготовленному отверстию можно приварить стальное кольцо шириной 5-8 см. Это необязательно требование, но наличие такой детали облегчит монтаж дымохода. Установить эту деталь можно двумя способами:

• Первый предполагает монтаж обычной трубы, которая должна выводиться на улицу;
• Второй способ предполагает совмещение дымохода с обогревом. Для этого он должен быть более длинным и иметь несколько коленцев. Благодаря этому дым и горячий воздух будет при выходе отапливать большее пространство.

Привариваем дымоходную трубу

8. Из уголков с помощью сварки изготавливают раму для дверцы.

9. Затем изделие прикрепляют к баллону.

10. Дверцу прикладывают к раме, по углам делают отверстия для установки болтов и выполняют фиксацию. К внешней стороне корпуса приваривают стальные уголки, формируя ножки.

Завершаем изготовление печи

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

• отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
• буржуйки для обогрева складских, подсобных и других нежилых помещений;
• приборы для приготовления пищи;
• малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

• дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
• независимое от естественной тяги перетекание газов по каналам отопительного прибора.

Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.
