Монтаж канализационной системы по расчетам
Для того чтобы провести монтаж труб наружной канализации наиболее часто используются трубы, диаметр которых составляет от 110 до 200 миллиметров. В соответствии с рекомендациями СНиП минимальный уклон трубы, которая имеет диаметр 110 мм, должен составлять 2 см. Если используется трубопровод с диаметром в 50 мм, то уклон должен составляет 3 см.
Во время проведения монтажа необходимо строго выполнять все требования. Дренажная система должна располагаться на глубине. Наиболее часто труба укладывается на уровне более 30 сантиметров.
Во время проведения земляных работ необходимо помнить, что чем дальше траншея отходит от здания, тем она должна быть глубже. Канаву необходимо вырыть таким образом, чтобы она была выше уровня укладки труб на 200-300 миллиметров. Если она имеет большую глубину, тогда ее необходимо немного засыпать землей и песком. Для того чтобы максимально правильно подогнать уровень канавы, необходимо использовать бечеву, которая натягивается по необходимому уровню.
Рекомендовано к прочтению: Подбор размера фитингов для канализации
Для формирования максимально качественной подушки под трубу наружной спецканализации необходимо использовать песчаную подушку. На нее будет осуществляться монтаж системы. Монтаж канализационных труб осуществляется методом раструба навстречу потоку. Благодаря этому способу монтажа можно обеспечить максимально высокий уровень герметичности.
Если во время монтажа возникает необходимость в сокращении длины трубы, ее разрезают с помощью обыкновенной ножовки. При этом необходимо по краю реза снять фаску. Обрезку раструба проводить запрещается. Для монтажа канализационной системы запрещается использовать материал с трещинами, проломами или сколами. В противном случае дренажная система будет постоянно заиливаться. После того, как будет собрана наружная канализация, необходимо проверить соответствие уклона труб вашим расчетам.
Особенности внешней канализации
Во время проектирования расположения труб наружной канализации в обязательном порядке должен учитываться ее уклон. Многие люди спрашивают как делить контруклон канализации, что это вообще такое? Это максимально большой уклон, который при монтаже внешней спецканализации вообще недопустим. Внешний отвод канализационной системы должен приводить к таким конструкциям, как септик или центральный коллектор. Во избежание замерзания канализационной системы необходимо ее прокладывать под землей. Это позволяет не только задать сточным водам правильного направления, но и выполнить все требования термоизоляции. Диаметр выхода внешней системы канализации в большинстве случаев начинается с 11 сантиметров.
В соответствии с существующими стандартами уклон трубы канализации должен равняться показателю в 2 процента. Во время выполнения земляных работ необходимо быть максимально аккуратными. Это объясняется тем, что уклон канализационной трубы может меняться в результате небольших неровностей.
С целью сведения риска изменения угла уклона канализационной трубы необходимо на дно траншеи положить подушку из песка. Она позволит поправить неровности в процессе укладки спецканализации. Расчет уклона должен производиться таким образом, чтобы с его помощью обеспечивался беспрепятственный спуск стоков из внутренней канализационной системы. Правильный уклон канализационной системы обеспечит не только ее стабильную работу, но и возможность качественного самоочищения.
С целью обеспечения безаварийной работы канализационной системы необходимо максимально точно соблюдать технологию монтажа канализационных труб. Выполнять работы нужно в строгом соответствии с существующими нормативами. Лучше всего в данном случае использовать существующие стандарты. Если наружная дренажная система имеет сложный план, тогда необходимо производить расчеты уклона ее труб. При отсутствии соответствующих знаний, умений и навыков в этой сфере лучше всего будет обратиться за помощью к специалистам, которые выполнят работы по расчету правильно.
Уклон канализации и их способы выставления
Использование различных инструментов в процессе прокладки канализации — обоснованное и правильное решение. Практически невозможно на глаз определить приемлемый уровень уклона, а в процессе установки труб сделать так, чтобы он не изменился. Поэтому при устройстве канализации применяют различные приспособления— нивелир, водяной или обычный уровень и прочие приспособления.
Для длинных канализационных труб (общая длина всей магистрали) можно сделать таким образом: сначала соединить все трубы в одну, а затем при помощи нивелира выставить правильный наклон. Но так в одиночку справиться тяжело. Так как пока один человек корректирует уровень наклона трубы, другой должен следить за отметками нивелира и руководить процессом.
Если использовать водный уровень, то лучше выбрать тот, который имеет круглую выемку на своем дне, так как он будет прочно держаться на трубе, пока вы сможете корректировать ее положение. Особенно удобно пользоваться таким уровнем на металлических трубах, потому что в его дно встроен магнит, который и будет удерживать уровень на трубе.
Внутри дома, прокладка канализационных труб, наиболее легкая с точки зрения выставления необходимого уровня, так как можно использовать любой инструмент для определения угла наклона (вплоть до обычной линейки).
Как зависит работа канализации от уклона трубы?
Даже очень далекий от темы строительства человек хорошо понимает, зачем канализационной трубе необходим уклон. Очевидным является и правильное направление этого уклона. А вот на вопрос о его величине правильно ответить сможет далеко не каждый. Логика подсказывает, что чем большим будет уклон труб, тем лучше будет работать канализация. Но такое утверждение было бы справедливым, если бы речь шла о чистой воде.
Что же касается канализационных стоков, то они имеют совсем иную природу: это взвесь мягких частиц различной плотности. Поэтому и законы здесь действуют немного другие: как оказалось, при значительной скорости истечения жир и тяжелые частицы оседают плотным слоем на дне, быстро проносящийся поток как бы не успевает смыть их. В итоге канализация быстро засоряется. Если же стоки движутся с умеренной скоростью, осадок не образуется.

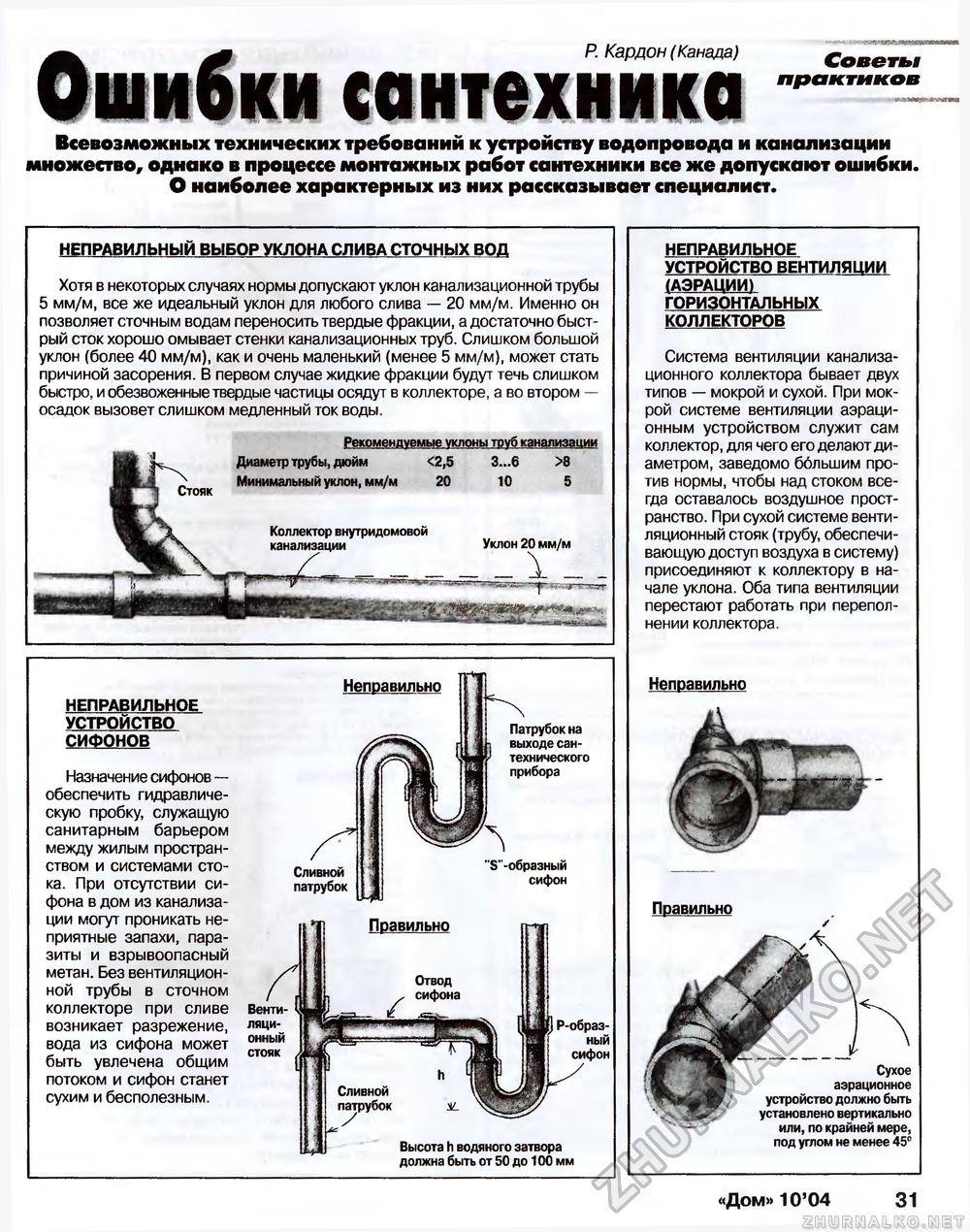

Правильный и неправильный варианты монтажа уклона
Существуют и другие нежелательные эффекты, обусловленные высокой скоростью перемещения стоков. Самый значимый из них – срыв сифона, то есть такое явление, при котором гидрозатвор в изгибе трубы под санитарно-техническим устройством из-за сильного разрежения вытягивает в канализацию. В результате помещение наполняется неприятным запахом. Нельзя забывать и о факторе шума: чем больше скорость потока в системе, тем более громко она работает.
Таким образом, из всего сказанного можно сделать вывод: чрезмерный уклон канализационной трубы так же нежелателен, как и недостаточный.
Схема вентиляции автономной канализации
Наличие вентиляции канализационного трубопровода, соединяющей его с атмосферой, влияет на разрежение потока. (∆p, мм вод. ст.). Без вентиляции оно зависит от скорости течения водовоздушной смеси. (Воздух вовлекается сточной водой, тем интенсивнее, чем меньше диаметр трубы, а значит и скорость потока).
Принцип приточно-вытяжной вентиляции — разница давлений наружного воздуха и газов в системе. Выравнивание давлений, компенсация разряжения потока подсосом снаружи, предотвращает срыв гидравлических затворов внутренней канализации.
Кроме этого вентиляция предупреждает образование агрессивной среды: удаляет газы (сероводород, аммиак, углекислоту, метан, аммиак) и испарения, которые выделяют сами сточные воды.
Безнапорные линии канализации надёжны, если трубы и соединения устойчивы к коррозионному повреждению не только транспортируемой жидкостью, но и газовой средой надводного пространства.
Вытяжная вентиляция реализуется посредством элементов внутренней канализационной сети — стояков. Они, через чердак, крышу выводятся за пределы здания.
Вытяжная часть стояка (та, что расположена выше чердачного перекрытия) выводится на высоту:
- 0,3 м от плоскости кровли;
- от кровли скатной — на 0,5 м;
- 3 м — от кровли эксплуатируемой.
Приток воздуха происходит через крышки смотровых колодцев, не плотно прилегающие к люкам.
Табличные данные и расчет
Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.
Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.
| Тип устройства | Диаметр и/или сечение, мм | Минимальный уклон, в долях | Допустимое наполнение, проценты от диаметра или сечения |
| Каналы для осадков, лотки, дождеприемники | Произвольные | 0,001…0,006 | 70…75 |
| Трубы отвода уличные, квартальные, выделенные | 150 200 | 0,008 0,007 | 70…75 |
| Присоединения от дождеприемников | Произвольный | 0,02 | 70…75 |
Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.
Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки
Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.
Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле
V * √(h÷d) ≥ K
Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.
Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.
Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.
Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.
Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.
Для бытовых сантехнических приборов рекомендации даны в таблице 3.

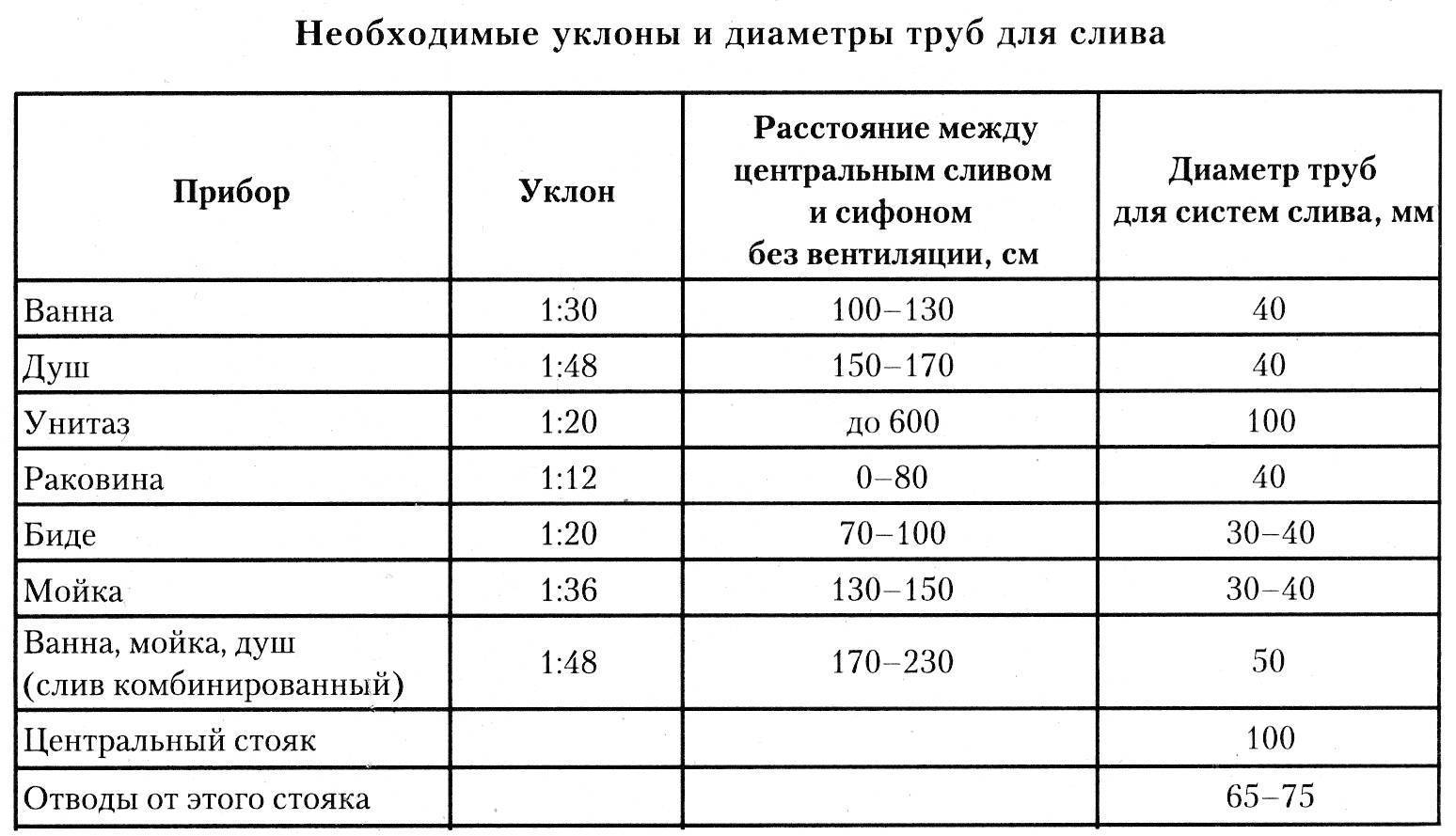

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме
Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.
С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.
Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.
| Диаметр трубы, мм | Длина участка, мм | Минимальный уклон | Средний уклон | Нормальный уклон |
| 50 | 1000 | 25 | 30 | 35 |
| 110 | 1000 | 12 | 20 | 20 |
| 150 | 1000 | 7 | 8 | 10 |
| 200 | 1000 | 5 | 7 | 8 |

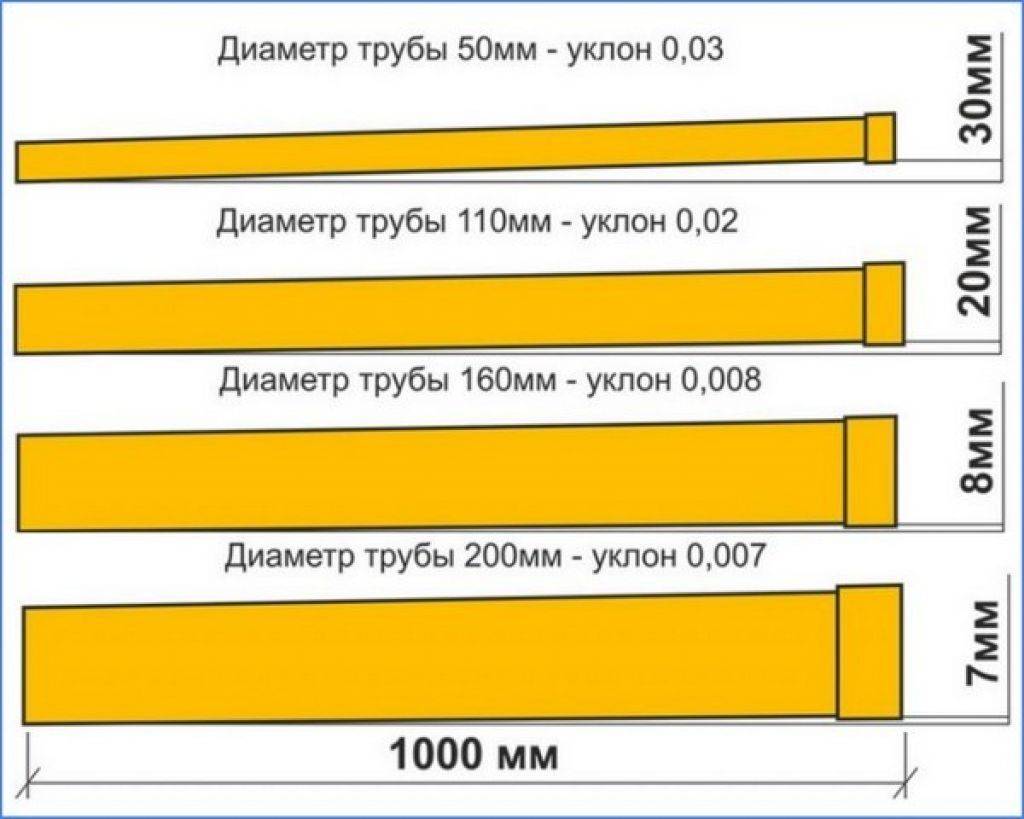

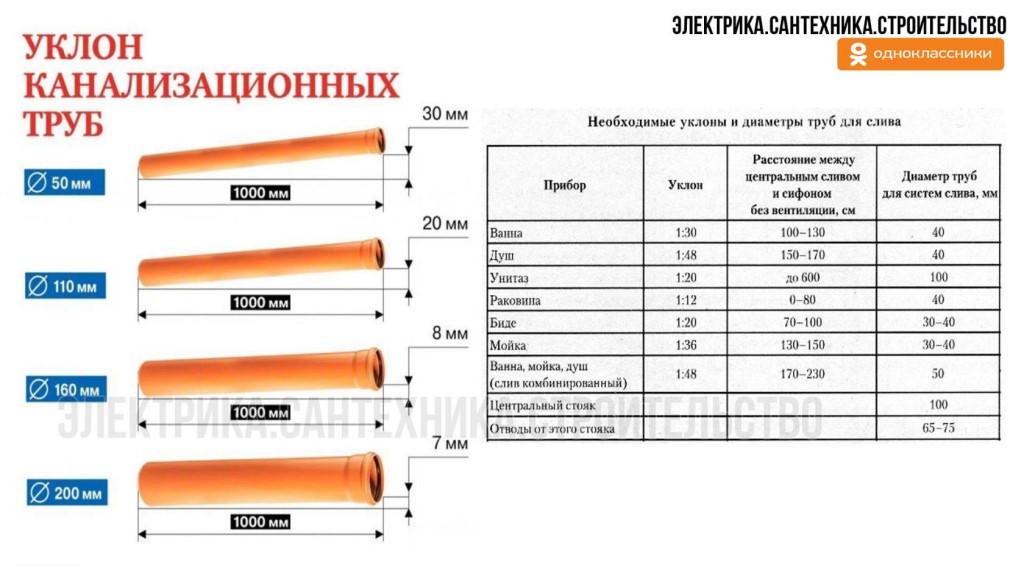

Для наглядности приводим эти значения в виде памятки
Таблица 5. Уклоны и скорость трубопроводов большого диаметра.
Таблица 5. Уклоны и скорость трубопроводов большого диаметра.
Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.
При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.
Современные стандарты
В идеальном случае уклон канализационных труб в системе рассчитывается по формуле, в которую входят показатели сопротивления поверхности материала трубопровода, учёт вязкости жидкости, а также соответствия скорости её перемещения и особенностей гидравлических сопротивлений. Но в реальности, такое сложное проектирование уместно только при обустройстве комплексных канализационных систем в домах с большим количеством постоянно проживающих человек.
При строительстве частного дома даже для большой семьи трубопровод не испытывает настолько больших нагрузок, чтобы необходимо было учитывать углы уклона труб с повышенной точностью. Здесь достаточно взять показатели, которые установлены в соответствующих нормативных документах как стандартные.
Существующие в России строительные нормы и правила, в сокращённом варианте СНиПы, в данный момент в большинстве своём заменены на «своды правил» (СП). Актуальная информация относительно норм по организации канализационной системы на территории участка с частным домом подробно изложена в своде правил СП 30.13330.2012 (актуализированный СНиП 2.04.01-85).
Название документа «Внутренний водопровод и канализация зданий» не означает, что речь идёт о канализации внутри дома. Согласно официальной терминологии внутренняя канализация — это система трубопроводов, которая находится внутри участка, ограниченного ограждающими конструкциями. То есть все трубы сточных вод внутри дома и за его пределами, до границы обозначенной забором, относятся к внутренней канализации.
Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
V√H/D ≥ K, где:
- К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
- V – скорость прохождения сточных вод;
- H – наполняемость трубы (высота потока);
- D – сечение (диаметр) трубы.
Уклон канализационных труб можно рассчитать самостоятельно
Пояснения:
- коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
- показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
- соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
- поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
- в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
- на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
- на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:
- прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
- при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
- заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
- после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.
Ливневая канализация
Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.
Прокладка ливневой канализации
При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:
- для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
- при 200 мм сечении – 0,005 до 0,007.
На частных подворьях можно обойтись и открытыми ливневыми водоотводами.
Но и при такой системе отведения воды уклон должен присутствовать:
- для водоотводных канав – 0,003;
- для лотков из бетона (полукруглых или прямоугольных) – 0,005.
Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?
Схема устройства ливневой канализации для частного дома
Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.
Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.
Каким должен быть уклон канализационной трубы – правила и расчёты

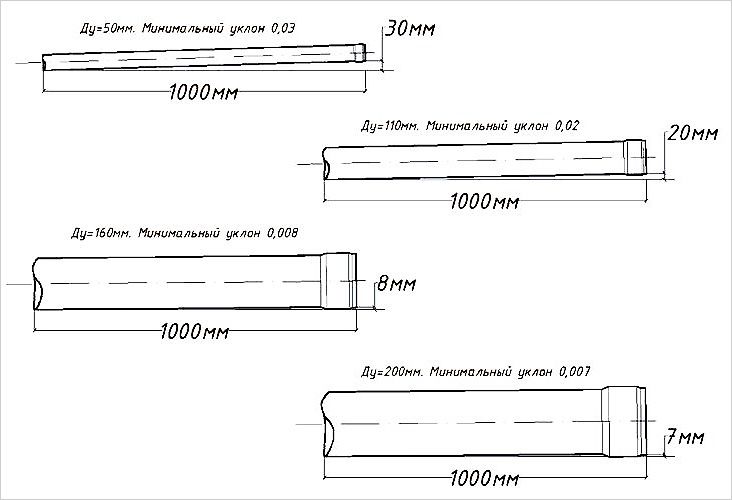

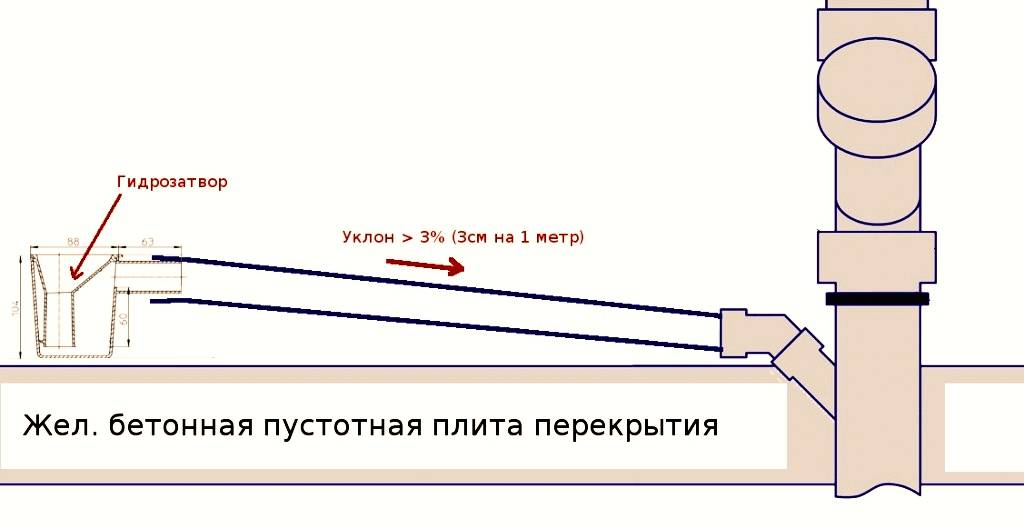

Угол наклона труб, диаметром 50 и 110 мм.
Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.
В результате может быть:
- Неприятный запах.
- Быстрое заиливание и засор.
Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.
Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:
- Заиливание и засор.
- Неприятные запахи из канализации.
- Повышенный шум при движении стоков.
- Увеличение нагрузок на стенки трубы, что ускоряет износ.
Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.
На этот показатель влияют следующие параметры:
- Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
- Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,
где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.
Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:
K ≤V√Y,
где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.
Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.
Внутренняя канализация
Угол наклона труб 160, 200 мм.
Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.
Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).
Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.
Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
40 | 0,033 /0,25 |
50 | 0,03/0,25 |
100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.
Наружная канализация
Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.
Для определения уклона можно воспользоваться таблицей:
Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
100-110 | 0,02/0,012 |
160 | 0,008/0,005 |
| 200 | 0,007/0,004 |
Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.
Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.
При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).
Какой уклон должен быть у канализационных труб?
При подборе уклона трубы учитывают два параметра:
- заполненность трубы;
- скорость потока.
Заполненность выражается отношением уровня жидкости в потоке к общей высоте проходного сечения, то есть к диаметру трубы:
Y = H/D
Так, если высота потока в трубе диаметром 50 мм составляет 25 мм, то заполненность равна 50%.
Если сточные массы полностью перекрывают сечение трубы, ее заполненность равна 1 или 100%.
Минимальное значение заполненности составляет 30%, оптимальное – зависит от материала трубы: для стекла или пластика – 50%, для керамики или асбеста – 60%.
Если заполненность трубы поддерживать в указанных выше пределах, то и скорость потока будет оптимальной – 0,7 м/сек.
К счастью, строителям не нужно каждый раз определять уровень жидкости в трубе или высчитывать ее скорость.
Все эти вопросы тщательно изучались всевозможными НИИ и в ходе исследований были определены нормы уклонов для канализационных труб различных диаметров (см. СНиП 2.04.01-85):
- при диаметре 50 мм: 0,03;
- при диаметре 110 или 85 мм: 0,02.
Минимальный уклон труб наружной канализации
Значения уклонов для отводных участков (от санитарно-технического прибора до общей магистрали):
- при диаметре 40 – 50 мм (мойка, умывальник, ванна): 0,035 (минимальный – 0,025);
- при диаметре 100 мм (унитаз): 0,02 (минимальный – 0,012).
Уклоны для наружной канализации приведены в СНиП 2.04.03-85:
- при диаметре 150 мм: 0,008 (минимальный – 0,007);
- при диаметре 200 мм: 0,007 (минимальный – 0,005).
К укладке труб канализации с минимальным уклоном прибегают в том случае, если обеспечить нормальный уклон не представляется возможным. Также в СНиПах указано предельно допустимое значение уклона, которое составляет 0,15. При более значительном уклоне все вышеупомянутые недостатки (засорение труб, срыв сифонов и пр.) проявятся в особенной степени.
Влияние количества сантехнических устройств
Если в доме планируют устанавливать несколько бытовых приборов, сливающих воду: посудомоечная и стиральная машина, душевая кабинка и пр., существует вероятность одновременного наполнения всех имеющихся канализационных труб.
Скорость потока значительно увеличивается, но точно просчитать её невозможно. Тогда для внутренней разводки подбирают трубы большего диаметра (на 10-30%) и оптимальный уклон.
Его выдержка обязательна в любом случае: средний, нормальный, но не минимальный. Исключая ветки от бытовой техники и не учитывая разводку от сантехники (ванна, раковина, кухонная мойка), наибольший уклон главной трубы внутренней сети не может превышать 0,15 (15 см на 1 м).
Сток унитаза подсоединяют непосредственно к стояку, от кухонной мойки – к главной трубе (жиры имеют свойство прилипать к стенкам и плохо вымываются обычной водой, поэтому делают отдельный отвод). При привязке раковин и ванн патрубки допустимо объединять.
Для подключения малогабаритного оборудования в городских квартирах менять существующую систему нет необходимости. Она спроектирована и введена в эксплуатацию с учетом нормативных требований и ГОСТа.
Каким должен быть уклон канализационной трубы – правила и расчёты
Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.
В результате может быть:
- Неприятный запах.
- Быстрое заиливание и засор.
Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.
Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:
- Заиливание и засор.
- Неприятные запахи из канализации.
- Повышенный шум при движении стоков.
- Увеличение нагрузок на стенки трубы, что ускоряет износ.
Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.
На этот показатель влияют следующие параметры:
- Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
- Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,
где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.
Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:
K ≤V√Y,
где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.
Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.
Внутренняя канализация
Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.
Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).
Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.
| Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
| 40 | 0,033 /0,25 |
| 50 | 0,03/0,25 |
| 100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.
Наружная канализация
Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.
Для определения уклона можно воспользоваться таблицей:
| Диаметр трубы (мм) | Оптимальный угол /минимальный угол наклона (см) |
| 100-110 | 0,02/0,012 |
| 160 | 0,008/0,005 |
| 200 | 0,007/0,004 |
Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.
Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.
При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).
