Проверка теплого пола без мультиметра
Как поступить, когда пол протестировать необходимо, а мультиметра нет? Знатоки советуют воспользоваться лампочкой. Делается это следующим образом:
- Отключается питание сети. После чего к ней присоединяется термостат. Вращающийся регулятор нагрева устанавливается на минимальный уровень. После этого присоединяется термодатчик с лампочкой, которая будет индикатором исправности устройства.
- После этого в сеть подается питание, а регулятор мощности устанавливается на максимум. Если терморегулятор исправен, лампочка загорится.
Отдельно можно проверить работоспособность термодатчика. Для этого нужно собрать схему, аналогичную предыдущей, когда проверялся термостат. Затем необходимо взять датчик в руку и сжать в кулаке. Регулятор обогрева должен находиться в среднем положении. После подачи тока в цепь лампочка загорится, а когда датчик нагреется от тепла руки — погаснет.
Последний метод проверки работоспособности теплого пола позволяет сделать это и без мультиметра, и без лампочки. Он применяется, когда есть уверенность в работоспособности термостата. Заключается способ в следующем:
- кабель теплого пола, после отключения автоматов, присоединяется к электрическому щитку без термостата, напрямую;
- затем, примерно на 30 минут, включается автомат и проверяется нагрев пола.
Если без термостата пол нагрелся, а с ним нагрев не шел, значит проблема в терморегуляторе, и он подлежит замене.
Подводя итоги, нужно обратить внимание, что проверка теплого пола должна проводиться не менее трех раз:
- при покупке;
- после укладки, но до заливки стяжки;
- непосредственно при запуске отопительной системы.
В случае выявления дефектов, когда пол перестает выдавать тепло, лучше воспользоваться мультиметром, с помощью которого замеряется сопротивление, напряжение и сила тока. Это помогает выявить локализацию проблемы и оперативно устранить ее.
Как правильно провести установку тепло-пола
Если вы для себя выбрали отопительную установку «теплый пол» с типом кабельных нагревающих элементов, то для начала необходимо рассчитать шаг укладки электрического теплого пола. Для этого используется следующая формула:
H = S × 100 / L,
здесь: H – это шаг укладывания в сантиметрах;
S – это та площадь поверхностей, которая будет использоваться под монтаж;
L – это размер длины нагревающего провода.
Монтаж обогрева пола
Длина электро-кабеля зависит от той мощности, которая понадобится для того, чтобы обогреть комнату.
Определившись с тем, сколько потребуется такого электрического провода, и какая площадь будет укрыта системой обогрева, можно приступать к монтажу.

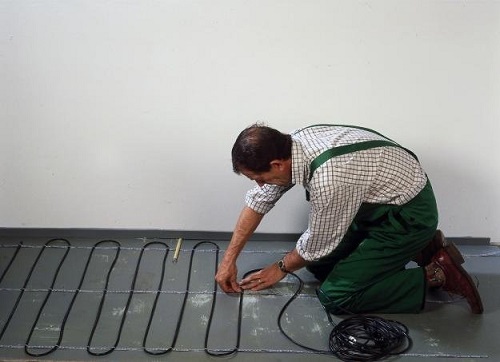

Технология укладки состоит из нескольких стадий. Для начала потребуется в поверхности основания проделать небольшие углубления для размещения температурного датчика, а также расположения проводов, чтобы подключить термостат.
Чтобы улучшить контакт основы с залитой бетонной стяжкой, сухая и очищенная поверхность должна быть покрыта грунтовкой глубокого проникновения.
Подготовленное основание необходимо устелить рубероидом или пленкой из полиэтилена, а сверху разложить какое-либо теплоизолирующее волокно нужной толщины с защитной пленкой. Она необходима для защиты материала теплоизоляции от влияния щелочных компонентов бетонной смеси.
Чтобы , используют монтажную ленту, укладывая ее, согласно с рассчитанным размером шага. Для надежного соединения ее с основой выбирают дюбеля или же другие приспособления.
Проверка при возникновении неисправности
В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.

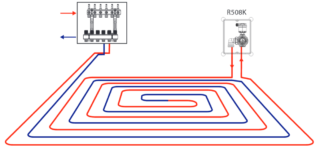

Диагностика неисправностей водяного теплого пола
Первым делом проверяют давление в контуре теплого пола
Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.
При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.
Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.
Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.
Из-за поломки циркуляционного насоса жидкость не будет поступать в контур
Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.
Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.
Диагностика неисправностей электрического теплого пола
Если кабель отключается на щитке, это говорит о коротком замыкании
Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.
- Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
- Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
- Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.
Теплый пол не греет что делать

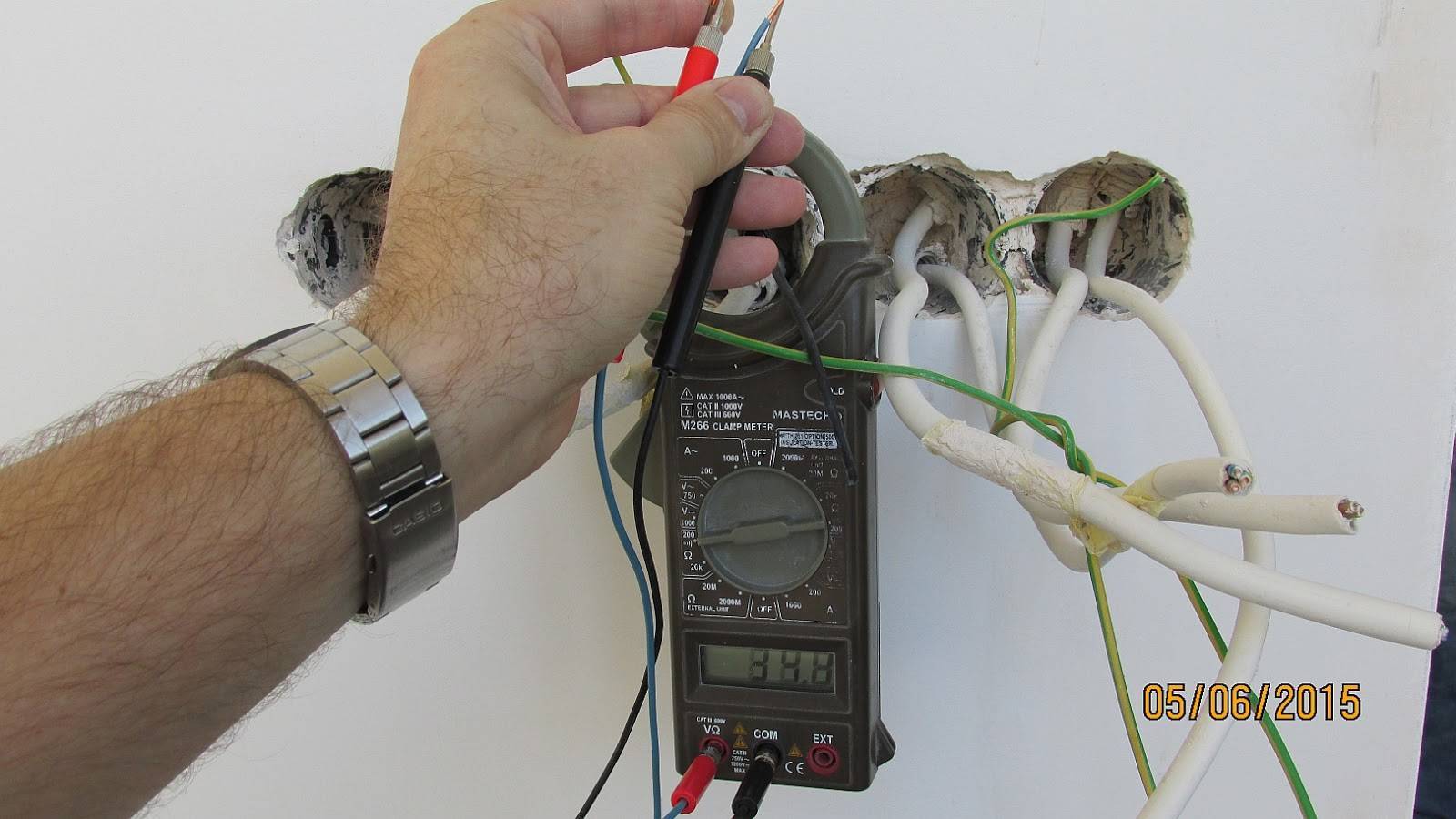

Итак, ваш теплый пол отказался греть. Не паникуйте, вполне возможно, что мы столкнулись с мелкой неисправностью, которую легко устранить. Самый простые варианта – это возможное отсутствие электричества на входе; активация автоматического выключателя или же повреждение на линии. Проверить это достаточно просто: зачастую у регуляторов напряжение на входе отображается символами на экране или включением светодиода. Если у вас появились сомнения – вынимайте сам регулятор из подрозетника и померяйте напряжение на выходе.
Если с питанием все нормально, то остается три варианта: неисправность в самом теплом полу, регуляторе или датчике. Ик или резистивный теплый пол вы можете проверить, измерив его сопротивление постоянного тока. Так как нагрузка, которую представляет этот пол, будет носить активный характер, то сопротивление должно соответствовать сопротивлению греющего кабеля. Для этого следует отключить теплый пол от сети и замерить сопротивление между контактами.
Замеряем сопротивление кабеля или же греющей пленки, затем производим расчёты. Делим напряжение (220 вольт) на полученное нами сопротивление и получаем силу тока, протекающую через пол (I=U/R) . Ток этот вновь умножаем на напряжение (220 вольт) и получается мощность потребления из сети в Ваттах. Затем сравниваем мощность с паспортным значением пола. Если окажется, что пол потребляет большую мощность, то значит проблема в наличии коротких замыканий, вызванных повреждением изоляции. При таком варианте часть пола должна не работать, а вот другая будет греть с увеличенной силой, но скорее, всего недолго, так как увеличенный ток быстро приведет кабель в негодность.
Если потребляемая мощность мала – скорее всего, есть обрыв в цепи, который пропускает электрический ток, но при этом повышает сопротивление этой цепи. Приведет это к снижению эффективности или нестабильной работы пола. Если вам неизвестна паспортная мощность, то можете определить её приблизительно, исходя по расчетам в 150 ватт на один квадратный метр.
Полное отсутствие сопротивления кабеля пола означает, что в цепи короткое замыкание. И если это кабель, заливаемый в пол, то это большая проблема. Вам придется удалять половое покрытие, менять теплый пол и по новой производить укладку. Это еще относительно просто, если на полу ковролин или линолеум. Но гораздо сложнее повторная укладка ламината, паркета или плитки. К сожалению, ремонту кабель, расположенный в полу, поддается крайне редко.
Бесконечное сопротивление нагревательного кабеля может свидетельствовать о обрыве токоведущего провода. Опять же, такая неисправность может вести к необходимости полностью демонтировать пол, чтобы убрать неисправность.
Если с полом все отлично, переходим к датчику. Датчик по своей сути – это терморезистор. У него будет активное сопротивление, исчисляемое килоОмами и измеряемое мультиметром на этих пределах. Но нужно учитывать, что сопротивление датчика будет зависеть от его температуры. Вот, например, для датчика с номинальным сопротивлением в 10 кОм, показания могут изменяться от 22 килоОм при 5 градусах до примерно 6 килоОм с температурой в 40 градусов. Для того чтобы оценить работоспособность датчика, достаточно померять его сопротивление при различной температуре, скажем в холодном состоянии и при поднесении к теплому предмету, например к чащке с горячей водой, утюгу и проч. Определяем пропорцию и критически оцениваем состояние термодатчика. Кстати, некоторые из цифровых регуляторов при неисправности датчика выводят информацию об этом на дисплей.
Датчик в порядке? Проблема в регуляторе. Проверить это можно с помощью того же мультиметра. Итак, подключаем к термостату питание и присоединяем датчик. Выставляем самую высокую температуру. Внутреннее реле должно сразу включиться, и на клеммах для подключения к полу появится напряжение. Теперь выворачиваем ручку регулятора в минимальную температуру. По правилам реле обязано сработать. Вы поймете это по мультиметру – он покажет отсутствие напряжения на выходе клемм. Неисправность регулятора или датчика – это проблемы, позволяющие обойтись «малой кровью», без демонтажа пола. Их не так сложно исправить (особенно по сравнению с заменой теплого пола). Да и стоят эти запасные части недорого.

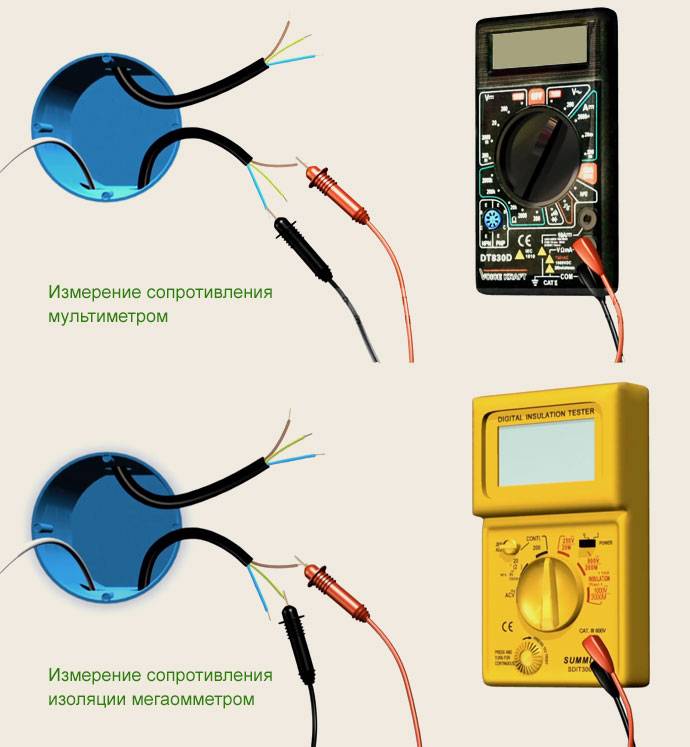

Как измеряется сопротивление мегаомметром
Измерение сопротивление изоляции мегаомметром любых видов кабельных линий производится практически одинаково с некоторыми специфичными различиями. Чтобы понять, какие отличия есть в каждом случае, разберем их все три по отдельности.
Измерение высоковольтных линий
Итак, в первую очередь кабель проверяется на отсутствие на нем напряжения. Для этого используются специальные указатели высокого напряжения. После чего сам измерительный прибор подключается к жилам со стороны, где проверяется изоляция. С другой стороны жилы разводятся на определенное расстояние, узаконенное ПУЭ. Кстати, именно с этой стороны необходимо поставить человека, который будет выполнять функции сторожа, чтобы любопытные не решили потрогать торчащие провода голыми руками. Обязательно везде вывешиваются плакаты о том, что проводятся испытания.
Теперь можно проводить тестирование. Для этого проверяется каждая жила. То есть, две свободные заземляются, а к проверяемой подключается один вывод мегаомметра, а его второй вывод подключается к земле (заземлению). Далее, измеряют сопротивление мегаомметром на 2500 вольт. Длительность испытания – одна минута. Точно также проверяются и другие.
Испытание низковольтных кабелей
Предварительные этапы здесь точно такие же. А вот схема самого измерения сильно отличается от вышеописанной. В низковольтных линиях несколько схем подключения и испытания. Вот они с учетом маркировки жил (А; В и С).
- Сначала испытываются жилы между собой. То есть, А-С, А-В и С-В.
- Далее, производится проверка между каждой жилой и нулем. То есть, N-А, N-В и N-С.
- Затем между жилами и заземляющим контуром. То есть, PE-А, PE-В, PE-С.
- И обязательно проверяется сопротивление нулевого контура. При этом подключение мегаомметра производится по схеме N-PE. Не забывайте, что в этом случае ноль необходимо отключить от заземления.
Испытание контрольных кабельных систем
Измерение сопротивления изоляции контрольных систем кабелей производится по той же технологии с единственным отличием. То есть, сначала производится определение отсутствия напряжения на жилах, выставляется мегаомметр на проверку 500-2500 вольт.
Один конец (выход) прибора подключается к концу испытуемого кабеля, второй к заземлению. Остальные жилы соединяются между собой и подключаются к заземляющему контуру. Можно второй выход мегаомметра подключить к одной из свободных жил. Проверка проводится в течение одной минуты. Точно также проверяются все жилы кабеля.
Полученные результаты обязательно записываются, а в последствии сравниваются с табличными. Таблицы можно найти в ПУЭ и ПТЭЭП. Если фактическое значение не ниже табличного, то проверяемый кабель можно дальше эксплуатировать. Кстати, на основе проводимых испытаний должно быть сделано заключение и обязательно составлен протокол, где указаны фактические показатели тестирования.
Правила безопасности при работе с мегаомметром
Поскольку данные приборы могут генерировать очень высокое напряжение, измерительные операции должны производиться парой работников, хотя бы у одного из них должна быть четвертая группа допуска по электрической безопасности. Без соответствующей подготовки использовать такое оборудование опасно – пользователя может ударить током.
Подключение мегаомметра к тестируемой линии
В гнездовые разъемы, соответствующие линии и заземлению, вставляют щупы с одиночными наконечниками. Бинарный щуп применяют, когда требуется ликвидировать токи утечки: один конец ставят в гнездо линии, а другой, помеченный как «Э», – в экранное.
С линией прибор соединяют с помощью клемм. С целью узнать сопротивление изоляционного материала оба щупа помещают на голые участки проводов.
Измерения
При выполнении измерений мастер не должен прикасаться к незащищенным участкам проводов и других компонентов цепи, а также к выходным клеммам измерительного прибора. Нельзя выполнять работы без предварительной проверки отсутствия напряжения на кабельных жилках (ее можно осуществить специальным тестером).
Важно! Ни в коем случае нельзя выполнять работы без предварительной ликвидации остаточного заряда с оборудования. Делают ее посредством портативного заземления, прикладывая его к токоведущим компонентам
Остаточный заряд нужно убирать также после каждого измерения
Остаточный заряд нужно убирать также после каждого измерения.
Замер сопротивления

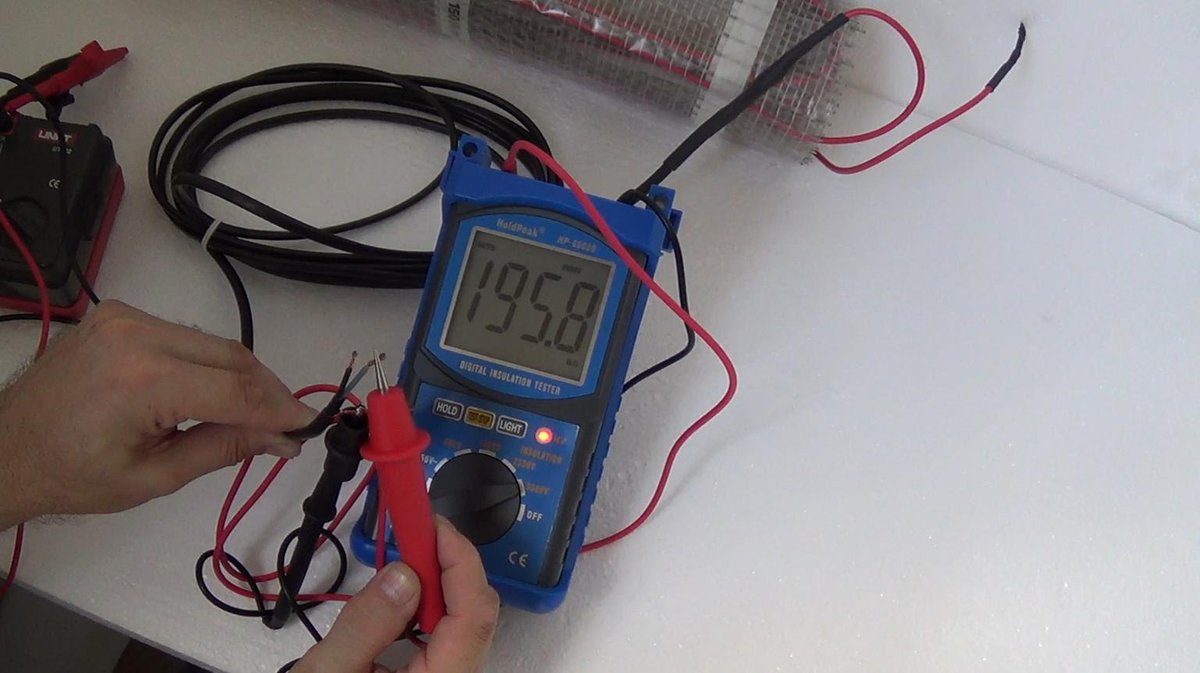

Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.
Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.
Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.

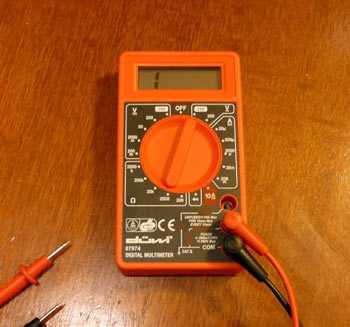

Шаг 3. После это мультиметр включается на режим измерения.
Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.
Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.
Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.
Одной из многих систем отопления производственных помещений, дома или квартиры является теплый электрический пол. Это встроенная конструкция, нагревательным элементом которой служит токопроводящий кабель. Проверка его работоспособности осуществляется тестером после выполнения работ по устройству стяжки
Но перед этим важно правильно собрать и настроить систему теплого пола. Наши рекомендации по монтажу и диагностике такого вида отопления вы найдете в данной статье
В работе электрический пол представляет из себя большую панель, излучающую тепло по объему всего помещения. Это создает мягкий и комфортный обогрев, температуру которого можно изменять посредством терморегулятора, установленного на стене.
Нагревательный элемент теплого пола – это электрический проводник с большим сопротивлением, который накаляется при прохождении через него тока. Часто используются системы в виде специальных матов, где нагревательные элементы укладываются на термостойкую сетку и фиксируются лентой, изготовленной из особого материала.
Во избежание отказов в работе теплого пола, перед его монтажом нужно убедиться в надежности электропроводки и ее способности выдерживать дополнительную нагрузку. Рациональное размещение элементов электрического пола не предполагает их присутствия на участках квартиры под расставленной мебелью.

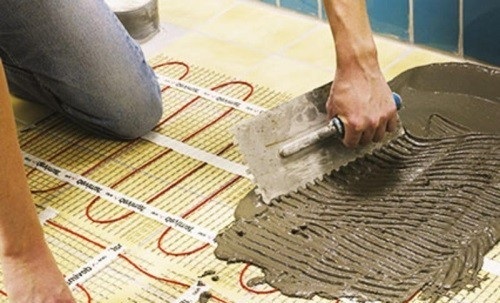

Нагревательный кабель укладывают на 5 см ниже уровня стяжки, поднимая пол. Это нужно учитывать, чтобы не создавать в помещении лишних ступеней и препятствий открыванию дверей. Нагревательные маты стяжки не требуют и укладываются под плитку через прослойку специального клея.
При укладке кабеля необходимо соблюдать его шаг 11-15 см.Температурный датчик помещается между кабельными жилами теплого пола.
Выбор мощности нагревательного элемента зависит от предполагаемого режима эксплуатации системы отопления. Поэтому заранее нужно определиться, нужен ли вам сильный обогрев или комфортное тепло. Рабочая мощность кабеля составляет 100-160Вт/м2.
Система электрического пола устанавливается только на сухую бетонную подготовку, которая проходит полную полимеризацию в течение месяца.
При проверке тестером параметров нагревательного кабеля пола их величина должна соответствовать стандартным показателям. Это говорит о том, что элемент нагрева установлен правильно и систему можно эксплуатировать в выбранном режиме.
Монтаж системы пола желательно производить с одновременным составлением схемы укладки нагревательного элемента. В ней должны отмечаться стены помещения с привязкой мест расположения соединений кабеля. Схема может понадобиться для быстрого нахождения места повреждения элемента пола или для предотвращения его порчи во время строительных работ.
Вот и все. Надеемся, теперь вы сможете правильно собрать и проверить электрический пол для вашего дома. До встречи!
Конструкции и расположение кабеля
Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.
Кабельный теплый пол

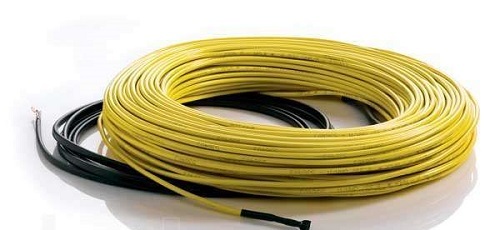

Кабель для теплого пола
Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.
Схема подключения электрического теплого пола
Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

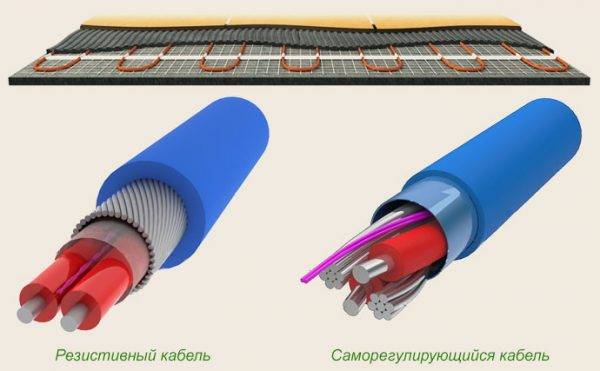

Кабель для теплого пола — резистивный и саморегулирующийся
Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.
Строение двухжильного греющего кабеля для теплого пола
А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

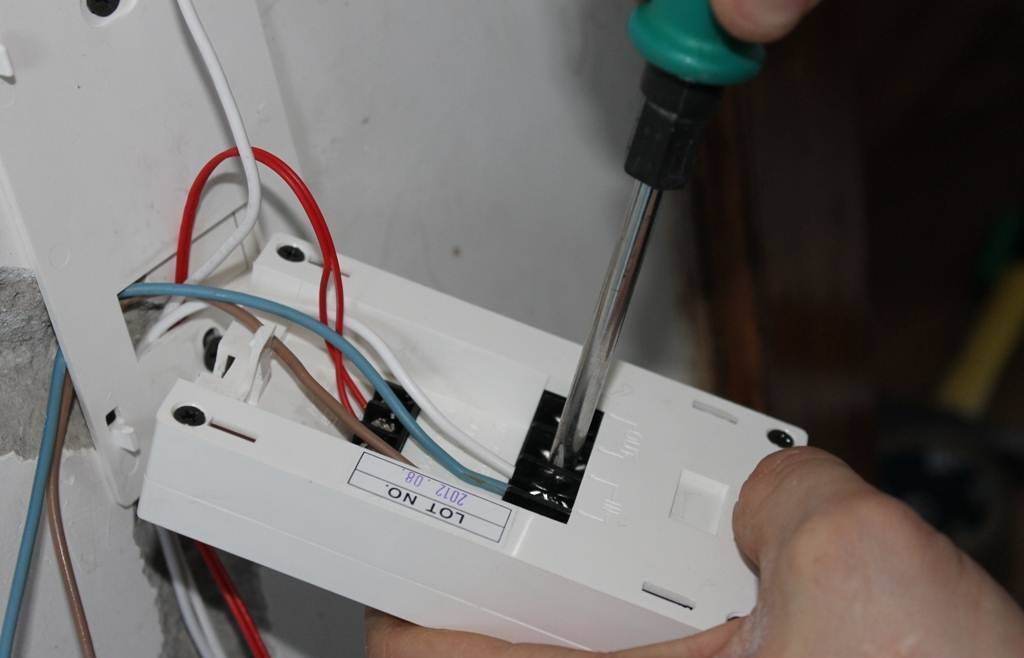

Подключение теплого пола к терморегулятору
Неисправности в системе обогрева пола — почему не работает
Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает — как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.
Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:
- Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя. Иногда непонятно, почему теплый пол плохо греет, а в результате оказывается, что просто терморегулятор неправильно настроен или он работает неправильно.
- Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
- Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.
Как найти утечку воды под землей или в стяжке
Если потекли трубы под землей, в стенах или в контуре теплого пола, без помощи специалистов обойтись очень сложно. Для обнаружения таких прорывов используют приборы:
Тепловизоры. Температура поверхности, под которой скрыта система отопления, достаточно высокая, чтобы использовать тепловизор. Если трубы неглубоко, то с помощью этого прибора будет проще всего найти течь. Проблемы могут возникнуть только в случае большой глубины залегания труб или низкой температуры теплоносителя.
Влагомеры. Это менее эффективный способ поиска протечки, чем с помощью тепловизоров, но все же влагомер может быть полезен при определении подтекающих труб в стенах или в теплых полах. Для поиска подземных коммуникаций он не используется.
Акустические приборы. Иногда течь можно определить с помощью специального прибора, улавливающего звуки. По своей конструкции он напоминает фонендоскоп. Однако польза от него бывает далеко не всегда.
Определение скрытой течи
Система «Нептун» – мгновенное обнаружение течей
Существуют специальные системы, мгновенно определяющие места появления течей в системах отопления и водоснабжения. На их установку придется потратить время и деньги, но затраты окупаются с лихвой: благодаря таким приборам можно избежать проблем при серьезных авариях. Наибольшей популярностью пользуется отечественная система «Нептун». Она обходится дешевле импортных аналогов и отлично себя зарекомендовала.
«Нептун» не только мгновенно находит утечку, но и блокирует подачу воды. Система состоит из блока управления, датчиков и клапанов. Она полностью автоматизирована, и после установки владельцу помещения больше не придется переживать о прорывах. Как только датчик посылает сигнал о появлении течи в главный блок, срабатывают клапаны и перекрывают воду. Дальше хозяин может заниматься решением проблемы, не думая о том, что затопит соседей или собственный дом.
Схема: «Нептун» в обычной городской квартире
Как самому найти протечку в контуре теплого пола
Течь в теплом полу может стать настоящей проблемой. Если можно легко снять покрытие, это очень облегчает ее решение. Трудности возникают, если контур расположен под стяжкой. Иногда место прорыва выдает влажное пятно на полу, но так бывает только в случаях серьезных повреждений. Когда труба просто немного подтекает, найти неисправность сложнее. Рассмотрим, как действовать в такой ситуации.
Можно попытаться самостоятельно найти протечку, однако прежде придется определить, где вообще расположены трубы. Для этого включают теплый пол на максимальный нагрев, а стяжку над ним обильно смачивают водой. Над витками контура влага испаряется быстрее всего. Это станет видно по более светлым и сухим участкам пола.
Посветлевшие зоны обводят карандашом, одновременно отслеживая, с какой скоростью они высыхают. Там, где дольше всего остается влажное пятно, следует искать прорыв трубы. Такой метод не всегда работает на 100%. Расположение труб он показывает обязательно, а вот неисправный участок виден, если течь сильная. Для поиска и устранения протечки придется разбить стяжку над теплым полом.
Исследование пола с помощью тепловизора
Проверка терморегулятора
При диагностике терморегулятора, визуальным осмотром обходиться нельзя, надо прибегать к помощи мультиметра.
К нагревательным элементам электричество проходит через терморегулятор, с помощью которого регулируется подача тока: при достижении нагрева пола до заданной температуры (температуру нагрева задает сам пользователь) прибор отключается.
При охлаждении, ток автоматически начинает поступать, и данный показатель температуры должна отражаться на электронном табло прибора.
При проверке, надо отключить нагреватели, затем запустить их с уровнем максимальной температуры. Если регулятор работает нормально, то включается реле, слышен щелчок с последующим отражением напряжения на мультиметре.
Неисправности датчика
Датчик работает в комплекте с терморегулятором, измеряет температуру теплого пола. Если нагрев пола быстро отключается или же наблюдается сильный перегрев, то надо проверить датчик.
Визуальный предварительный осмотр датчика может выявить наличие:
- подгоревших контактов;
- отсутствия питания системы.
Также можно определить показатель уровня напряжения на определенном участке цепи. Датчик – это резистор, обладающий собственным сопротивлением. Показатели, полученные при проверке с мультиметром, могут обеспечить ценной информацией о поломке.
С их помощью можно определить, какой из элементов датчика (реле и конденсатор) вышел из строя или неточность соединений.
Диагностику с прибором проводят после осмотра. Для этого надо отключить терморегулятор, снять панель с лицевой стороны, потом установочный блок. Соединяют обе клеммы с напряжением 220 Вт с термостатом.
В документе к термостату указывается показатель сопротивления устройства, обычно оно бывает от 5 кОм до 120 кОм, которое зависит от температуры тела датчика. Когда 5 ⁰C, значение его будет около 22 кОм, а при 40 ⁰C – 6 кОм.
Мультиметр ставят на режим омметра. Если показатели совпадают с заявленными производителем, то датчик исправный.
Следовательно, самостоятельная проверка теплого пола возможна с помощью мультиметра.
В хозяйстве, где теплые полы, хозяину надо иметь прибор для проверки работоспособности датчика и терморегулятора с нагревающими кабелями.
Современные терморегуляторы оснащены сенсорными дисплеями, они способны самостоятельно показывать поломку датчика.
Что означает большая потребляемая мощность
Если сравнение величин показало большую потребляемую мощность – это свидетельствует о том, что есть короткие замыкания, возникающие в результате нарушения целостности изоляции проводов. В этом случае часть пола будет греться очень сильно, а другая — не работать. В таком режиме вся система долго не проработает, и при этом будет потребляться много электроэнергии, что, естественно, неэкономично.
Решить эту проблему можно только в том случае, если есть возможность снять финишное покрытие. Если кабель был проложен под стяжку – сделать это будет невозможно.
На что указывает малая потребляемая мощность
Если величина потребляемой мощности гораздо меньше, указанной в паспорте изделия, то это говорит об обрыве в цепи. В этом случае сопротивление будет очень большим, что может привести к перегоранию кабеля. Определить место обрыва можно, если есть возможность снять финишное покрытие целиком или демонтировать его участок.
План действий:
- нужно отключить теплый пол от термостата и электросети;
- место обрыва ищется с помощью высоковольтного генератора и аудио-детектора. Принцип работы такого устройства схож с металлоискателем. Он проходит по поверхности пола и сигнализирует о потере тока – это и есть место обрыва;
- выявив обрыв, в этом месте демонтируется покрытие;
- поврежденные жилы зачищаются, соединяются гильзами и сжимаются пресс-клещами;
- термоусадочная муфта нагревается с помощью фена, а при остывании она сжимается и становится для восстановленного провода герметиком;
- далее осуществляется монтаж напольного покрытия.
Заключение
Рассмотрев основные проблемные моменты, из-за которых теплый пол может не работать, следует отметить ряд общих факторов, оказывающих влияние на эффективность работы отопительного контура.
Вероятной причиной слабого нагрева водяного контура может стать недостаточная мощность нагревательного прибора или большое количество радиаторов отопления, отбирающих в больших количествах теплоноситель из системы.
Система может нормально включиться, однако через определенное время перестать греть. Такое часто случается ввиду наличия в трубопроводе воздушной пробки. Если при удалении воздуха ситуация не улучшилась, значит проблема с монтажом гидроизоляции. Практически в каждом отдельном случае вы сами в состоянии выявить причину недостаточно эффективной работы теплого пола. Грамотные расчеты и соблюдение технологии во время монтажа, позволит вам избежать подобных ситуаций в будущем.
Захламленность жилого помещения, наличие на полу ковров и большого количества мебели существенно снижает теплоотдачу теплого пола. Подключение водяного контура в централизованной системе отопления через батарею, может сказать на ухудшении качества обогрева помещений, как через радиаторы, так и с помощью теплого пола.
