Средства защиты
Устройство защитного отключения (УЗО)
Чтобы обезопасить себя от поражения током, а бытовую технику от поломок, используются следующие методы защиты:
- заземление всех домашних приборов и устройств;
- установка ШДУП (шины дополнительного выравнивания потенциалов) в ванной комнате;
- установка УЗО, который реагирует на суммарные показания около 100 мА и быстро выключает приборы;
- установка дифавтомата, отключающего электричество только на поврежденных участках;
- замена распаечных колодок в щитке и соединение их качественными клеммами;
- прокладка новой электрической линии с качественной изоляцией.
Обнаружение утечки тока позволит защитить человека от травм или смерти, предотвратит поломки техники. Самостоятельные изменения стоит проводить с соблюдением техники безопасности, а линию защиты организовывать с задействованием квалифицированных электриков.
Что включает проверка электропроводки
Есть несколько возможных сценария, когда нужна проверка электропроводки своими руками:
- Не работают определенные розетки в квартире или не горит свет в одной из комнат;
- Выбивает автомат защиты. При попытке включить автомат защиты выбивание повторяется;
- У вас планируется ремонт и нужно найти трассы скрытой электропроводки квартиры;
- Вы планируете серьезный ремонт в квартире и нужно провести диагностику старой электропроводки.
Это далеко не все случаи, дающие «звонок», что пора задуматься об электропроводке квартиры и дома. К этому списку можно добавить:
- Покупку нового мощного бытового прибора;
- Покупка дорогого электронного устройства;
- Желание установить новую люстру;
- Вы почувствовали, что стиральная машина бьет током;
- Вы постоянно чувствуете легкий запах нагретой пластмассы (его трудно не узнать).
Простой способ проверки новой электропроводки
Ниже расскажу, как проверить проводку, когда розетки и выключатели ещё не установлены.
Схему квартирной электропроводки (простейший случай для одной группы питания после автомата, когда на один автомат посажены и розетки, и освещение) можно представить так:
Упрощенная схема квартирной электропроводки
Такой схема будет после всех подключений в распределительной коробке. Что нужно сделать для проверки?
Первое. Проверить на наличие короткого замыкания. Иначе говоря, между фазой, нулем и землей не должно быть контакта. Качество изоляции при высоком напряжении можно или принять на веру, исходя из качества кабеля. Если веры нет, проверить мегаомметром (можно попросить при покупке). Также надо проверить визуально, есть ли механические повреждения изоляции кабеля.
Второе. Замкнуть все выключатели. Иначе говоря, соединить все провода, которые будут соединяться посредством контактов выключателей. Затем закоротить три провода (фаза, ноль, земля) на одной из розеток. Теперь схема квартирной электропроводки приобрела такой вид:
Проверка новой электропроводки
Третье. Прозвонить все выводы розеток и светильников. Как несложно догадаться, прозвонка должна показывать короткое замыкание. Или, если быть точнее, сопротивление проводов – 1-2 Ома.
После того, как проверка всех подключений прошла успешно, необходим ещё один важный шаг. Нужно уверенно заявить хозяину объекта и другим специалистам, проводящим работы после электрика, что электропроводка проверена и на 100 % исправна.
Четвертое. Новую электропроводку надо испытать под максимально возможной нагрузкой.
Ещё раз суть статьи – новую проводку надо сфотографировать и прозвонить!

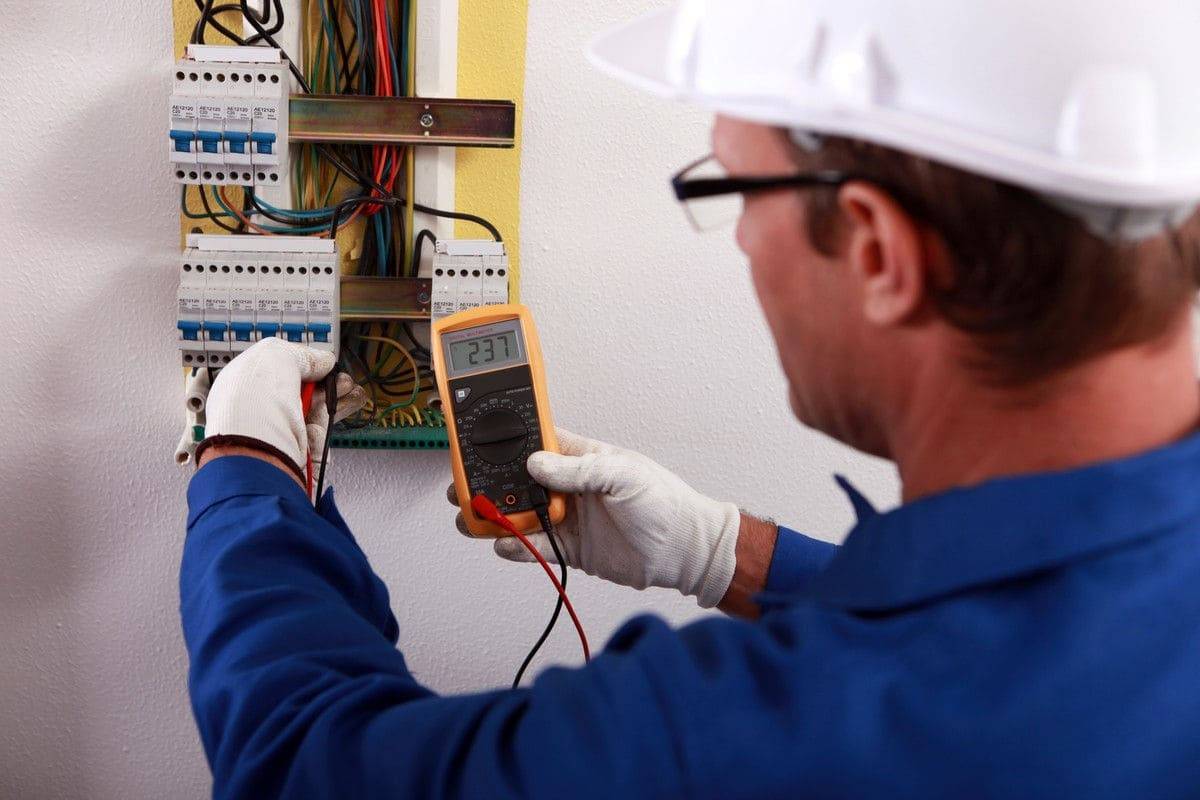

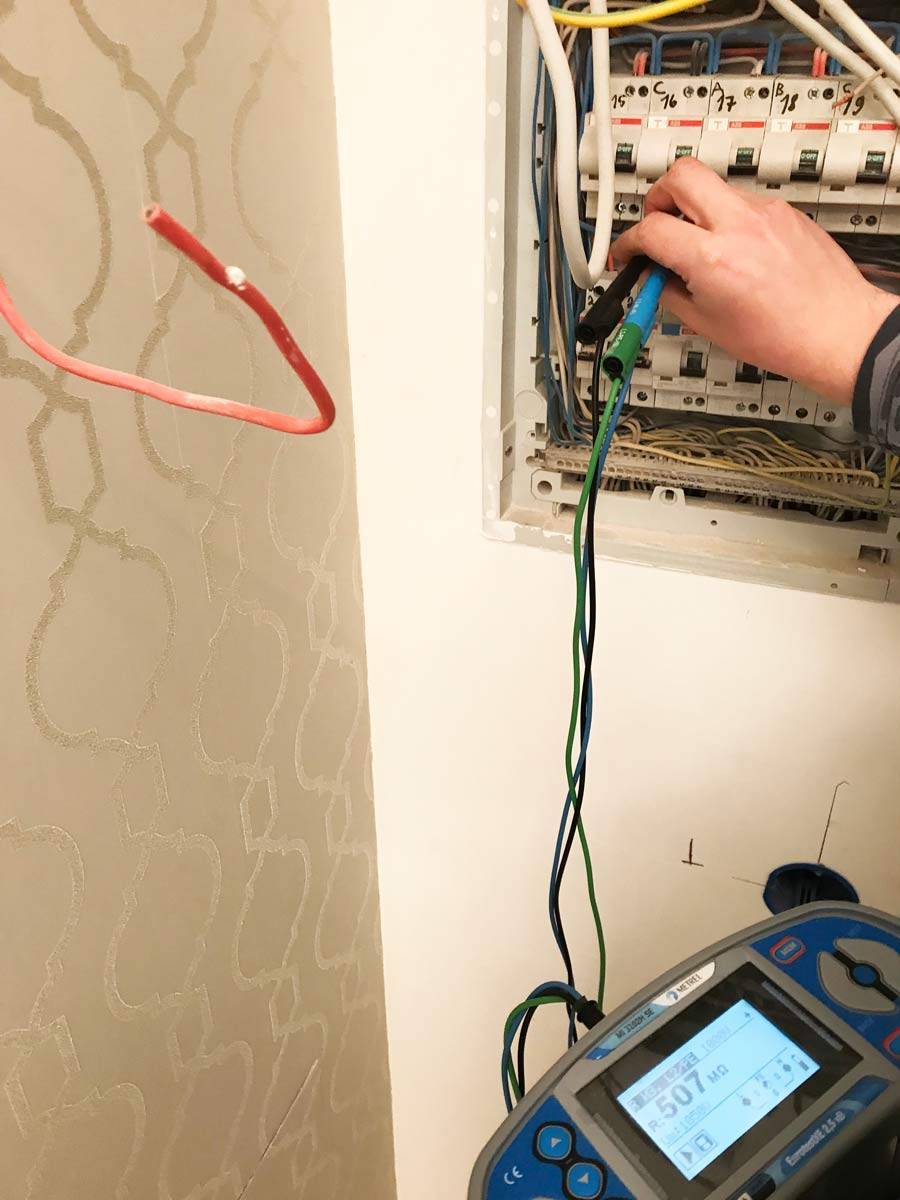

Диагностика электропроводки в квартире и стоимость услуги в Москве
Диагностика электропроводки (электросети) – это важнейший этап проведения ремонтных работ в доме. В случае обнаружения неполадок в сети после ремонта необходимо будет обеспечить доступ к электропроводке, а для этого придется испортить новые обои. Вот почему все работы, связанные с электропроводкой, нужно осуществлять своевременно.
При этом полная замена проводки при ремонте вовсе не обязательна, если она уже менялась и к ее работе нет претензий. Однако если ваш дом в Москве построен более 10 лет назад, есть смысл задуматься о полной замене электросети в квартире.
Внимание!
Самостоятельно проверять электропроводку ни в коем случае нельзя. Если проверку проводит непрофессиональный электрик без допуска работы к электросети, то он не только может повредить проводку, но и рискует собственным здоровьем и даже жизнью.
Причины возникновения утечки тока
Утечка возникает даже при функционировании оборудования в штатном режиме, но опасность появляется, когда превышен предел дифференциального тока. Допустимая норма может увеличиваться в нескольких случаях.
С электроприбора в квартире или доме
Пробой на корпус в системах: А) TN-C-S, В) TN-C
Напряжение возникает на корпусе бытовой техники (чаще всего водонагревателя или машинки-автомат). Причина заключается в повреждениях ТЭНа или разрывах изоляции. В трехпроводной или двухпроводной схеме подключения оборудования явление проявляется по-разному:
- Трехпроводное подключение прибора по схеме TN-C-S. При пробоях заземленного корпуса утечка направляется на шину PE. Электромагнитная или тепловая защита автовыключателя на линии питания активируется.
- Двухпроводное подключение прибора с заземлением типа TN-C. Утечка не приведет к срабатыванию автовыключателя и техника продолжит работать до момента образования дифференциального тока. Явление произойдет при касании к корпусу, элементу здания или труб водоподачи. Проводником утечки от прибора к земле будет человек.
В скрытой проводке в доме или квартире

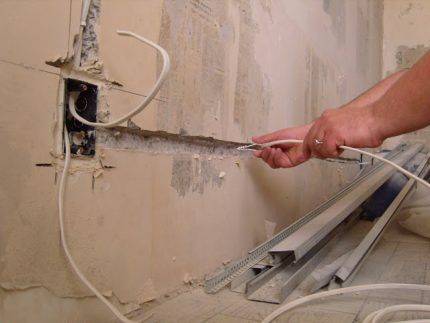

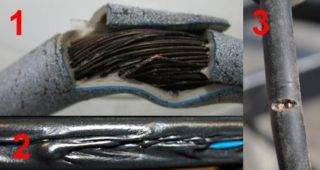

Повреждение изоляции кабеля скрытой проводки
При скрытой организации проводки существуют риски повреждения изолированных жил кабеля. Они происходят в таких случаях:
- Превышение нормативного срока эксплуатации. Квартира в доме застройки 50-90-х годов ХХ века оснащается алюминиевой или медной проводкой. Согласно ВСН 58-88 медные токоведущие жилы заменяются 1 раз в 30 лет, алюминиевые – 1 раз в 30 лет.
- Неправильное использование. Перегрузка электросети приводит к нагреву и разрушению изоляции кабеля питания.
- Механические повреждения проводников тока. Возникают, когда нарушена технология монтажа или неправильно просверливались стены.

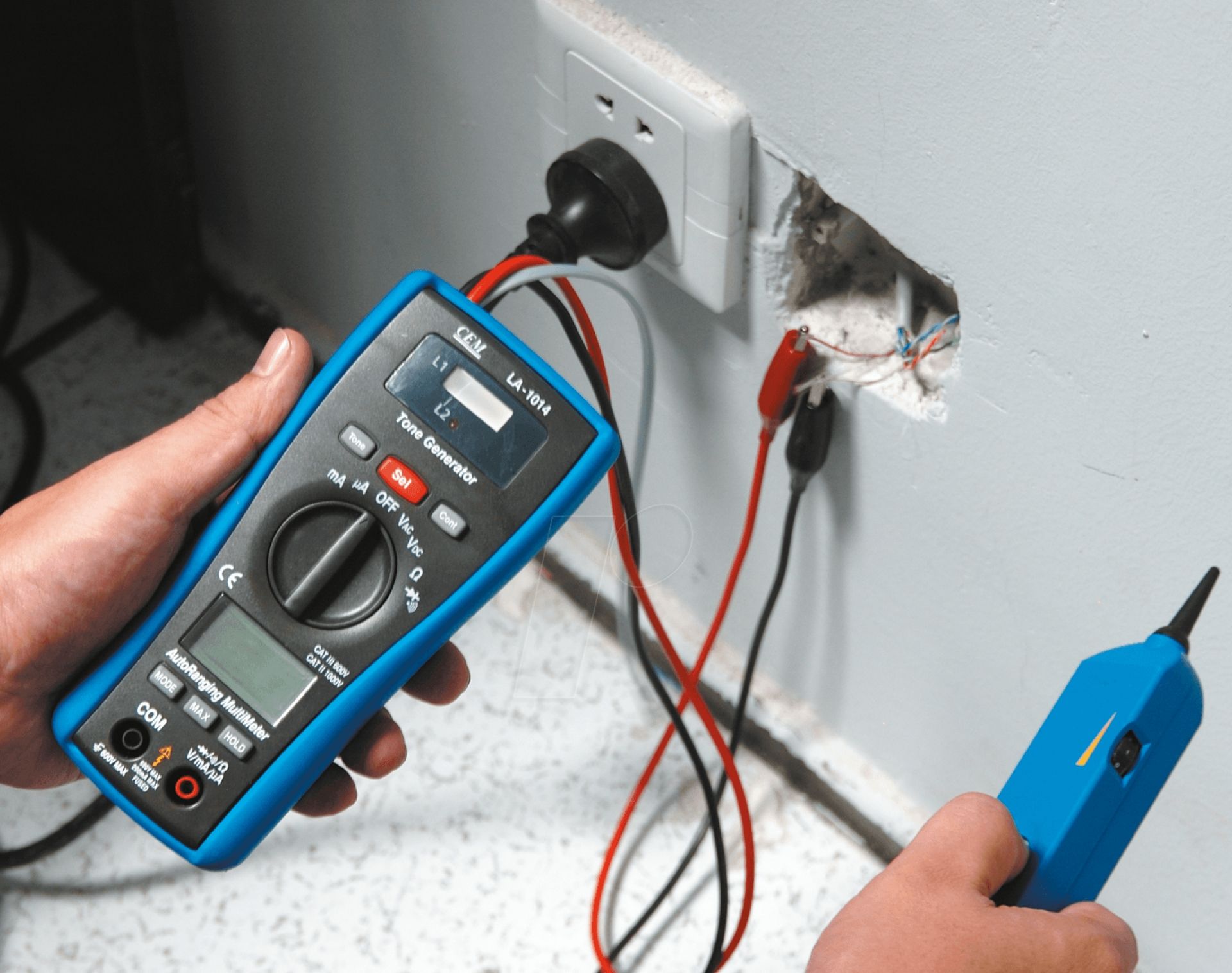

Поиск места обрыва
После того, как был обнаружен обрыв в электропроводке, необходимо локализировать место, где это произошло. Для прозвонки в этом случае можно использовать тон генератор, например такой как Cable Tracker MS6812R или TGP 42. Такие устройства позволяют с точностью до сантиметра установить место обрыва, а также определить трассу скрытой проводки, помимо этого приборы имеют и другие полезные функции.

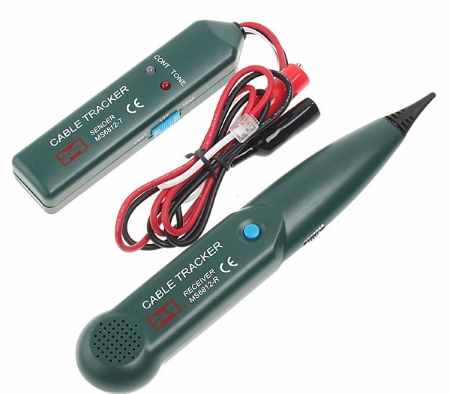

Модель MS6812R
Приборы данного типа включают в себя генератор звукового сигнала и датчик, присоединенный к наушнику или динамику. При приближении датчика к месту обрыва пар кабеля UTP или жил электропроводки тональность звукового сигнала меняется. Когда производится тоновая прозвонка, перед подключением звукового генератора необходимо обесточить проводку, в противном случае прибор выйдет из строя.
Заметим, что при помощи этого прибора можно прозванивать как силовые, так и слаботочные кабеля, например, проверить целостность витой пары, радио проводки или линий связи. К сожалению, такие устройства не позволят определить правильность подключения, для этой цели применяется специальное оборудование – кабельные тестеры.
Частичная замена электрики в квартире
частичная замена проводки и перенос розеток
частичный монтаж проводки и перенос розеток
Перенос розеток в новостройке
Не хотите полностью заменить электропроводку (замена проводки с нуля) в новой квартире, предлагаем выполнить частичную замену электрики, прокладку дополнительных линий на мощные бытовые приборы. Электромонтажная организация «Домашний электрик» выполнит:
- перенос розеток в удобное место
- монтаж дополнительных розеток
перенос и монтаж дополнительных розеток
монтаж и перенос розеток в новостройке
Как правильно перенести розетки в квартире? Как добавить новые розетки в новостройке? Сколько стоит такая работа? Все это можно узнать в разделе
Перенос розеток

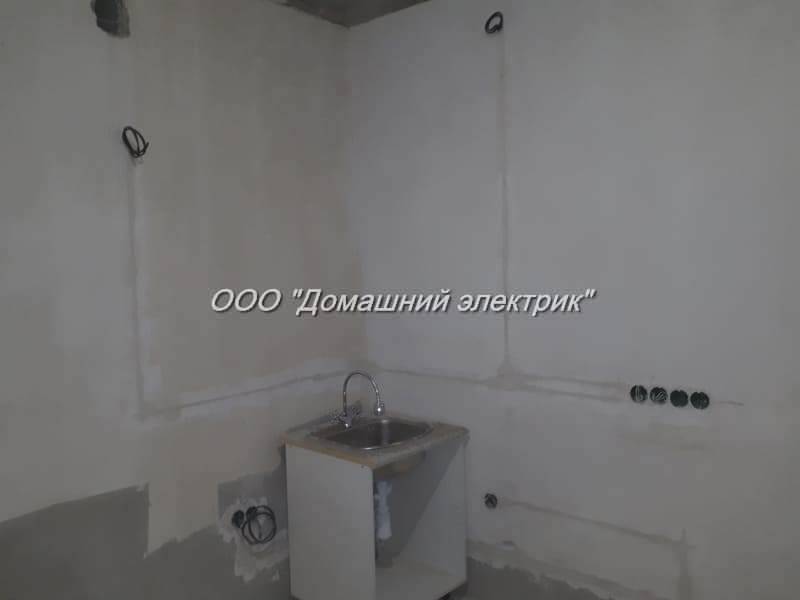

Замена электропроводки на кухне
замена проводки на кухне в новостройке
монтаж проводки для кухни в новостройке
Заказываете новую кухню? Компания «Домашний электрик» выполнит перенос розеток в соответствии с планом кухонной мебели. Поможем поменять электропроводку и добавить новые розетки для кухни на заказ в Санкт-Петербурге и Ленинградской области. Подробная информация и рекомендации в разделе
Электрика на кухне

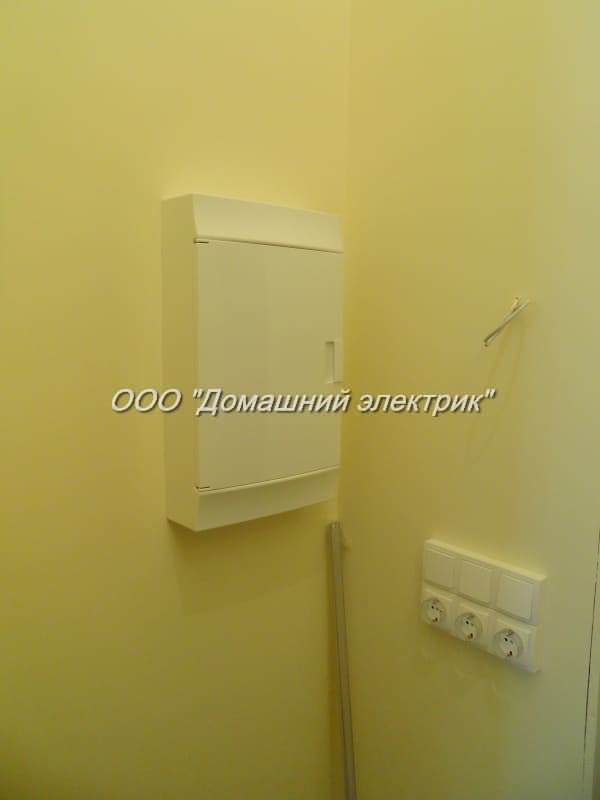

Замена и перенос электрощита
монтаж накладного щита в квартире
монтаж встраиваемого щита в квартире
Многих владельцев квартир в новостройке не устраивают металлические электрические щиты и неудобное расположение. Мы поможем заменить щит на более эстетичный (компактный) и выполнить перенос квартирного щита в удобное для вас место. Подробности в разделе
Замена электрощита
Качественные материалы для монтажа проводки
Будь это новостройка или квартира на вторичном рынке недвижимости рекомендуем выполнять монтаж и замену электропроводки только качественными материалами, тогда конечный результат будет радовать вас долгие годы.
Бесплатная консультация
Требуется консультация специалиста? Хотите перенести существующие и добавить дополнительные розетки в Санкт-Петербурге и Ленинградской области… звоните по телефону: +7 (812) 983-55-80 или пишите в WhatsApp и получите ответы на интересующие вопросы. Никаких менеджеров, общение напрямую с электромонтажником.
Новостройка
Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели
Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее
Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.

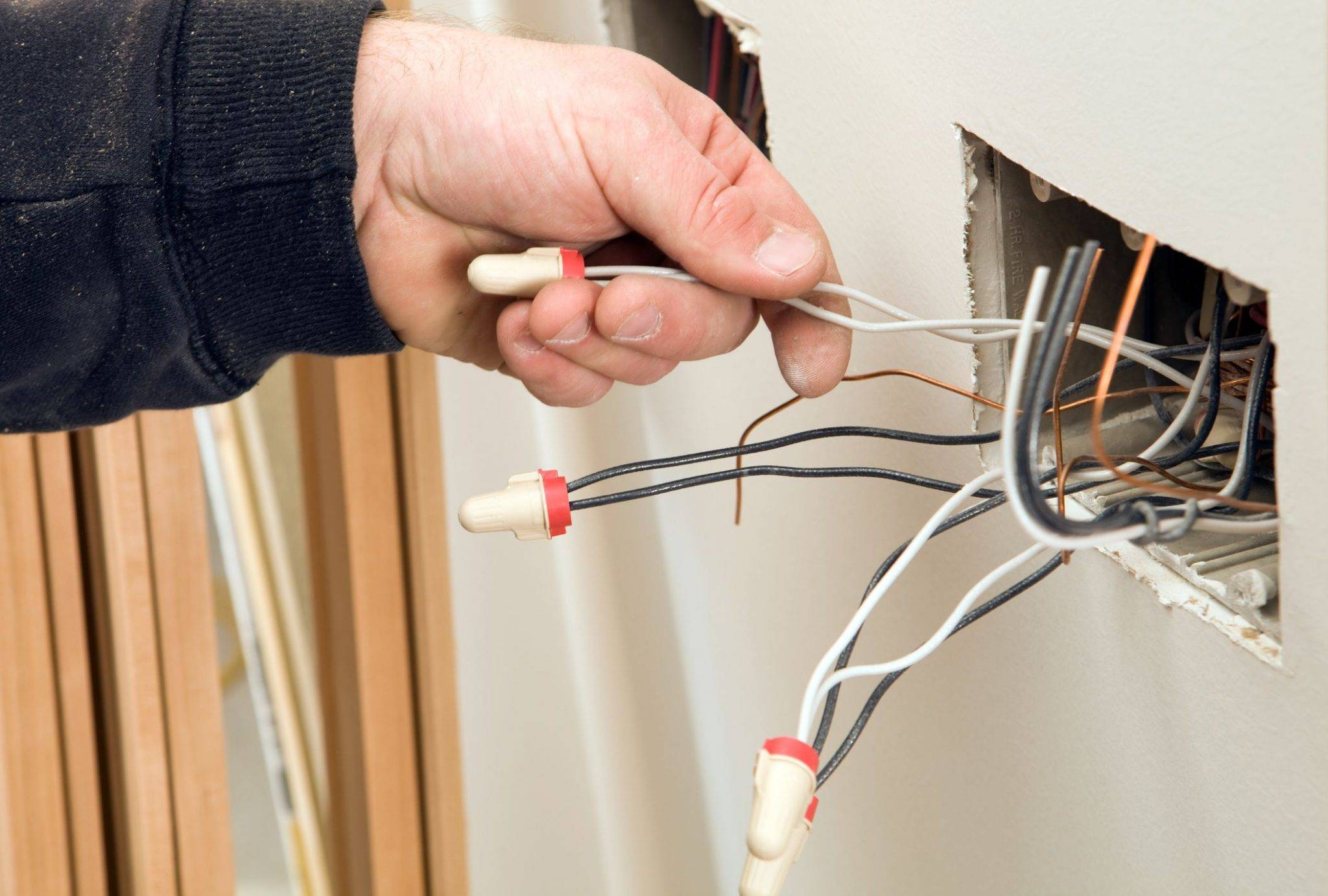

Следующий шаг – проверка состояния скрытой электропроводки. Изоляция не должна иметь повреждений, а все соединения проводов обязательно должны быть выполнены с помощью клеммников либо других соединителей (к примеру, колпачков СИЗ), но никак не посредством скруток. Скрутки делать запрещено, смотрите перечень разрешенных способов соединений в главе 2.1. ПУЭ п. 2.1.21
Также важно определить сечение кабеля и проверить номиналы розеток. На розеточную группу должны идти медные проводники, сечением не менее 2,5 мм2, номинал автоматического выключателя розеточных групп не должен быть больше номинального тока розеток, обычно это 16А
Если все перечисленные выше требования удовлетворены, последнее что останется сделать – проверить проводку в квартире на нагрузку. Другими словами вам необходимо самому выполнить проверку правильность сборки распределительного щитка. При подключении всей техники и включении всех светильников в комнатах автоматы не должны срабатывать.
Если выбивает автоматический выключатель, значит электропроводка не способна выдержать нагрузку от подключенных электроприборов, в результате чего придется выполнять замену автоматов, разделение электропроводки на группы и т.д. Если же автоматы в щитке не выключились после включения нагрузки, значит домашняя проводка правильная. Не помешает дополнительно проверить надежность подключения автоматов в щитке, а также сверку номиналов с нагрузкой, которая на них приходит.
Частичная замена проводки
Простое улучшение проводки в одной комнате, в первую очередь снизит нагрузку на оставшуюся часть квартиры, а во-вторых это позволит сделать в квартире частичный ремонт. Больше всего это подходит жителям хрущовок, коммуналок, общежитий и сталинских домов. А также нескольким семьям, живущим на одной жилплощади. При отсутствии возможности заменить всю проводку, в первую очередь необходимо задуматься о частичной замене.
Приоритеты работ для улучшения состояния существующей или аварийной проводки:
- Замена пробок на автоматы
- Установка УЗО
- Прокладка отдельных линий от щита
- Переборка распаечных коробок
- Замена розеток и выключателей
- Замена приборов освещения и ламп
Проверка новой электропроводки в квартире
Новая электропроводка – первый этап
Под первым этапом я обычно понимаю прокладку электропроводки на голые стены в стройварианте, перед тем как приступят к работе штукатуры и отделочники. Или во время ремонта квартир, когда провода укладываются в штробы.
Но перед тем, как перевести дух на месяц-другой, пока провода будут закрываться штукатуркой (гипсокартоном), шпатлевкой, обоями, плиткой, Очень и очень нужно провести проверку правильности и качества сделанной электропроводки. Обязательно посмотрите пошаговую инструкцию о замене электропроводки в квартире своими руками на сайте mrelektrik.ru.
Иначе горе ждет электрика, если во время второго этапа выяснится, что он какой-то провод забыл проложить, а в распределительной коробке (под дорогущей штукатуркой) неправильные или некачественные подключения. По другому это означает – как сделать ремонт без проблем, с точки зрения электрика.
Проще проблемы, которые описаны здесь – проверка новых установленных розеток.
Проблемы с новой проводкой можно разделить на два вида:
- Ошибки электрика
- Ошибки (небрежность) штукатуров, сантехников, потолочников, и других специалистов
На счет других специалистов можно сказать вот что. Нужно обязательно быть с ними в контакте – оставлять свой телефон, просить чтобы звонили, если не знают, что за провода, и т.п. Ведь если какой-то провод будет перебит, то после того, как сделан ремонт, проблемы будут у всех. Особенно, если финишная отделка подошла к концу.
Однако, нас прежде всего интересуют
Народные и дедовские методы поиска
Хорошие приборы для обнаружения скрытой проводки стоят больших денег. Поэтому нет смысла их приобретать, если необходимо проделать пару отверстий в стене. Отыскать проводку в домашних условиях возможно с помощью дедовских или народных способов.
Эти методы не отличаются большой точностью и надежностью результатов. Зато позволяют определить кабель, используя подручные средства. Для народных способов обнаружения потребуются такие устройства, как:
- слуховой аппарат;
- радиоприемник;
- компас;
- смартфон.
Дополнительная информация. Если необходимо отыскать распределительную коробку, от которой расходятся провода, можно обойтись без приборов. Понадобится отвертка с монолитной рукоятью. Коробка представляет собой пустую полость. Если простукивать отверткой стену, то там, где сплошной бетон — звук будет глухим, а где коробка — звонким.
Обнаружение кабеля слуховым аппаратом
Старые модели слуховых аппаратов способны достаточно эффективно обнаруживать замурованные в стены кабели. К примерам таких устройств относится АК-1. Прибор дополнен функцией «телефон». Она предназначена для того, чтобы люди со слабым слухом могли без лишних помех разговаривать по телефону.
Слуховой аппарат “АК-1”
Поиск радиоприемником
Способ по принципу детектирования провода похож на предыдущий. Антенны радиоприемников улавливают переменные электромагнитные поля с частотой 50 Гц. Поэтому радио способно почувствовать провод с током, находящийся на расстоянии 30-50 мм. Особенно чувствительны дешевые приемники с плохой помехозащищенностью.
Перед поиском в стене следует проверить работу радио на открытом проводе. Например, на том, который питает настольную лампу. Поднесите приемник к проводнику и настройте, чтобы получить максимальную чувствительность. Затем, не меняя параметров приема и громкости, необходимо приступить к поиску кабеля в стене. Искать следует как самим приемником, так и антенной, в зависимости от того, что окажется восприимчивей к помехам.
Дополнительная информация. Радиоприемник способен отыскать короткое замыкание в стене. Провод с предполагаемым КЗ следует отключить от сети. Затем подать на него сигнал с мощного низкочастотного генератора и прослушивать трассу приемником. Короткое замыкание будет в том месте, где пропадет звуковой сигнал от генератора. Подобным образом также возможно найти пробой между фазным проводом и заземлением. Однако способ не сработает, если в линии имеется порыв. Цепь должна быть замкнутой.
Компас
Метод обнаружения скрытой проводки с помощью компаса имеет вполне логичное физическое обоснование. Спрятанный в стене кабель создает переменное электромагнитное поле. Оно взаимодействует с постоянным полем стрелки компаса и приводит ее в движение. Для этого провод не должен быть пробитым, чтобы мог протекать ток, создающий поля.
На деле способ сомнительный. Его можно попробовать, но всерьез полагаться не стоит. В квартирной проводке не протекают достаточно большие токи, чтобы создать мощные электромагнитные поля. Силы, которая действует на стрелку приложенного к стене компаса, недостаточно для ее смещения.
Приложение для смартфона
Существуют приложения для смартфонов, позволяющие превратить девайс в металлоискатель. Для подобного трюка телефон должен быть оснащен магнитным датчиком. Это радиодеталь, которая физически подключена к материнской плате. Без этого элемента никакое приложение не заставит смартфон показать, где проходит кабель.
Если начинка телефона оснащена датчиком полей, то способ имеет право на жизнь. Его эффективность зависит от глубины прокладки кабеля и таланта программистов, разработавших приложение.
Поиск проводки профессиональным прибором с достаточно большой точностью гарантирует, что вы не повредите кабель в стене. Детектор должен быть хорошего качества, а вам необходимо уметь им правильно пользоваться. Подобных устройств достаточно на рынке, их поиск не составит труда.
Поиск проводки с помощью смартфона
Однако нет смысла покупать профессиональное оборудование, если требуется сделать несколько отверстий. В такой ситуации проще воспользоваться дедовскими или народными способами поиска. Но стоит понимать, что они не могут на 100% гарантировать, что вы не попадете сверлом в провод и не повредите его.
Прокладка открытых электросетей
Ремонтные работы, связанные с обрывом провода скрытой проводки, обычно требуют сложных строительно-ремонтных работ: демонтажа отделки, штробления стен с последующей заделкой и покрытием участка стены декоративными материалами.
Устранение обрыва скрытого провода часто требует демонтажа отделки, поэтому такие работы целесообразно совмещать с капитальным ремонтом помещения
Поскольку немедленное проведения подобных манипуляций не всегда доступно, в отдельных случаях можно порекомендовать проложить новый провод по поверхности стены, укрыв его в специальный короб или трубку.
С подробным описанием правил и технологии прокладки открытой электросети вы ознакомитесь, прочтя рекомендованную нами статью.
Особенности проверки проводов, входящих в состав различных устройств
Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.
Автомобильная проводка
Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.
Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.
При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом
Электрический ТЭН
Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.
Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.
Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя
В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля
Для предотвращения поражения пользователя электрическим током, его следует заменить новым
В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

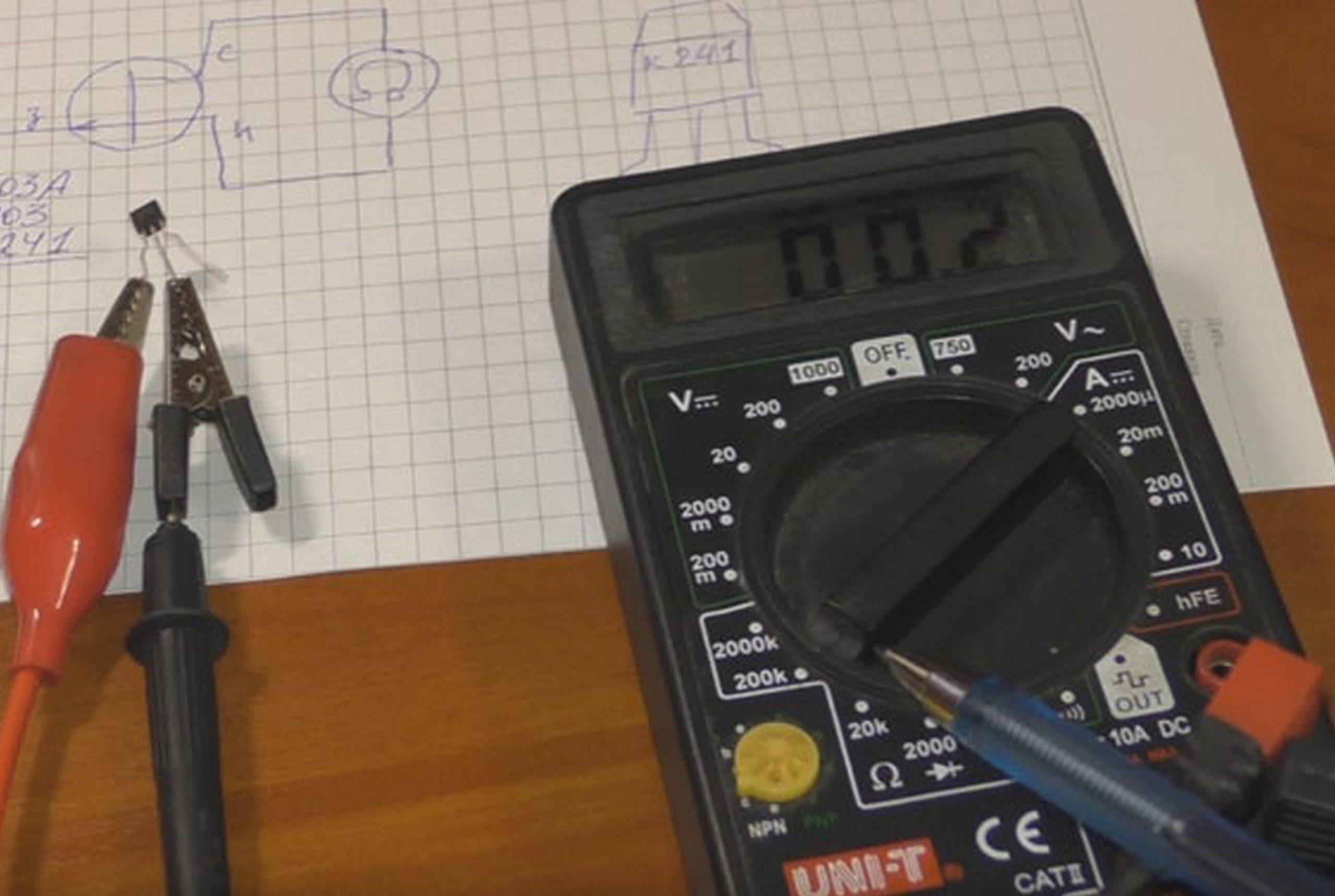

Другие бытовые приборы и детали
При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.
В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.
Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).
В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

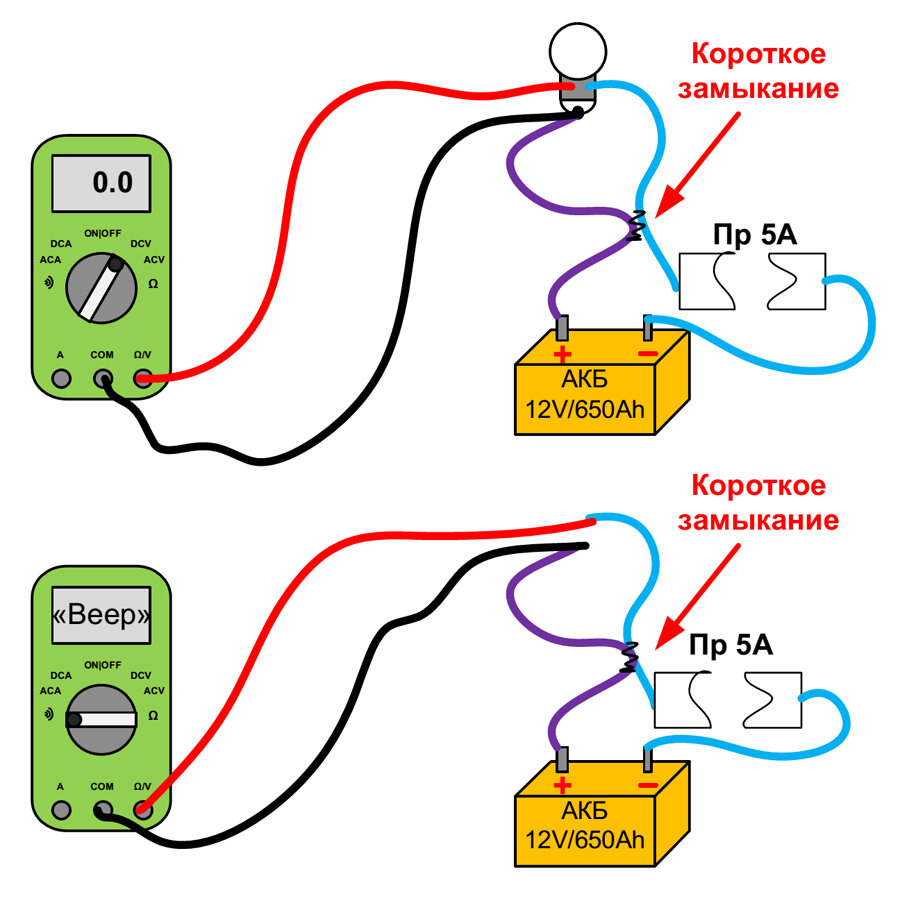

Многие автолюбители при появлении проблем с электропроводкой тут же начинают судорожно искать знакомого автоэлектрика для решения проблемы, мотивируя это тем, что не разбираются в электричестве. На деле же, ничего сложного нет в том, чтобы провести диагностику электрики самостоятельно. Для этого вам понадобится мультиметр и немного знаний, которые мы постараемся изложить для вас в этой статье. Прочитайте информацию ниже, и у вас не возникнет вопросов о том, как найти короткое замыкание в автомобиле или же, наоборот, как найти обрыв провода в автомобиле.
Меры безопасности
Важно помнить, что прозвонка — это работа с электричеством
Поэтому нужно соблюдать осторожность при данной процедуре. Правила следующие:. Правила следующие:
Правила следующие:
- Использовать крокодилы, которые повышают надежность контакта.
- Отключить цепь от электросети перед тем, как производить прозвонку, при этом удалить нужно даже батарейки.
- Не допускать прикосновения руками к участкам кабеля (провода).
Нельзя касаться руками проводов Есть ряд наиболее часто допускаемых ошибок:
- Неправильная установка режимов измерения на приборе.
- Некорректное подключение щупов.
- Несоответствие напряжения требуемым параметрам.
- Путаница со шкалами приборов.
Важно вовремя устранить неисправность Прозвонка кабелей и проводов является неотъемлемым этапом проведения электромонтажных работ. У этой процедуры двоякая цель: либо проверить провод (кабель) на отсутствие каких-либо проблем, либо определить место пробоя. Существует достаточно большое количество способов произвести прозвонку

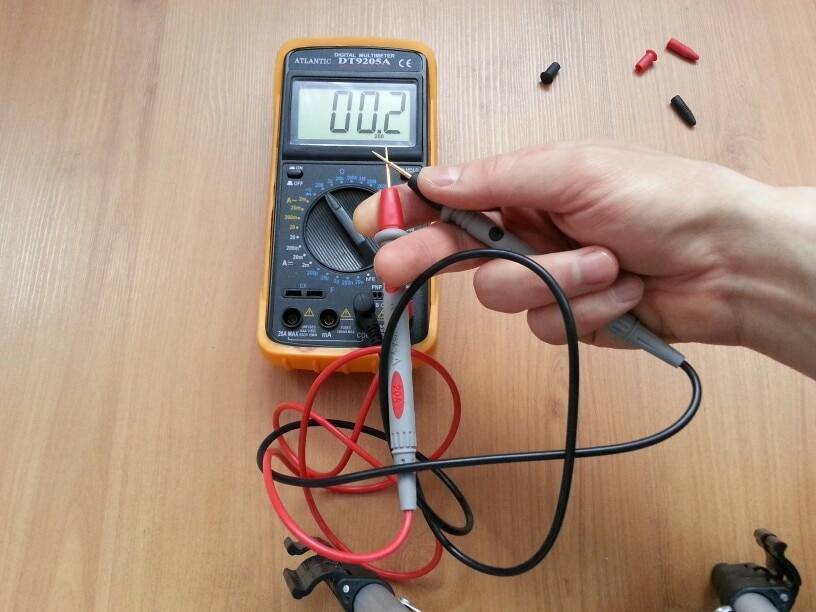

Для этого можно использовать профессиональные приборы (тестер и мультиметр)
Существует достаточно большое количество способов произвести прозвонку. Для этого можно использовать профессиональные приборы (тестер и мультиметр).
Также возможно ее проведение при помощи подручных средств
При этом важно помнить, что прозвонка подразумевает под собой работу с электричеством. Это накладывает необходимость соблюдения достаточно строгих правил техники безопасности. Если такие правила четко соблюдаются, то вероятность травм минимальна
Сама же прозвонка позволит минимизировать риск повреждения оборудования, которое зачастую бывает очень дорогостоящим
Если такие правила четко соблюдаются, то вероятность травм минимальна. Сама же прозвонка позволит минимизировать риск повреждения оборудования, которое зачастую бывает очень дорогостоящим.
