Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки
2.1.31. Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:
- голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
- двухцветной комбинации зелено-желтого цвета — для обозначения защитного или нулевого защитного проводника;
- двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
- черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.
2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.
2.1.33. Выбор видов электропроводки, выбор проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл. 2.1.2.
Количество кабелей в одной гофре: важная информация для электриков
Количество кабелей, которые можно проложить в одной гофре, зависит от нескольких факторов, таких как размер гофры, диаметр кабелей и требования по безопасности. Однако, существуют некоторые общие рекомендации, которые помогут вам определить максимальное количество кабелей:
Учитывайте размер гофры: чем больше диаметр гофры, тем больше кабелей можно разместить внутри. Обычно, для гофр диаметром 20 мм можно разместить до 3-х кабелей, диаметром 16 мм — до 2-х кабелей, а диаметром 10 мм — до 1-го кабеля.
Учитывайте диаметр кабелей: чем меньше диаметр кабеля, тем больше их можно разместить в одной гофре
Например, для кабелей с диаметром 10 мм можно разместить до 3-х штук, а для кабелей с диаметром 6 мм — до 6-ти штук.
Соблюдайте требования по безопасности: важно, что бы в гофре не было перегрузки проводов. Перегрев проводов может привести к возгоранию и повреждению электропроводки
Поэтому, следует соблюдать рекомендации производителя гофры и кабелей относительно количества проводов в гофре.
Важно помнить, что превышение максимально допустимого количества проводов в гофре может привести к нарушению пожарной безопасности и повреждению электропроводки. Поэтому, перед прокладкой кабелей в гофре, всегда рекомендуется ознакомиться с требованиями производителя и проконсультироваться с профессиональными электриками
Электропроводка под натяжным потолком (видео)
https://youtube.com/watch?v=KC-CPfLRjM4
Чтобы провести электропроводку под подвесным или натяжным потолком, необходимо обратиться за помощью к профессиональным электромонтажникам
Важно соблюдать все меры предосторожности: малейшая ошибка может привести к короткому замыканию. Крепить провода нужно аккуратно, так, чтобы они не пересекались. Провисающие провода нужно закреплять специальными клипсами
Провисающие провода нужно закреплять специальными клипсами
Провисающие провода нужно закреплять специальными клипсами
Чтобы проложить свет качественно, потребуются определенные знания и навыки
Провисающие провода нужно закреплять специальными клипсами. Чтобы проложить свет качественно, потребуются определенные знания и навыки.
Типы и виды гофрированных труб
Приобретая гофротрубы, учитывают толщину стенок и другие показатели. В зависимости от прочностных характеристик, изделия классифицируются на категории.
| Категория | Толщина стенок | Особенности применения, характеристики |
| Легкие | 1-2 мм | Трубы отличаются хорошей гибкостью, однако защищенность от механических нагрузок небольшая. Часто применяются при укладке электропроводки под обшивку потолков, стен. |
| Средние | 2-3 мм | Трубы хорошо защищают провода при укладке в стенах. |
| Двустенные | 3-4 мм | Изделия подходят при устройстве электрокоммуникаций под полом. |
| Тяжелые | 5-7 мм | Продукция отличается повышенной устойчивостью к влажной среде, хорошей степенью механической защиты и высокой прочностью. Сгибание трубы выполняется под усилием, смена направления осуществляется уголками и специальными муфтами. Гофра применяется при монтаже проводки в бетонных основаниях. |
| Армированные | До 5 мм | В качестве материала для изготовления выступает пластик, оболочка усилена стальной спиральной проволокой, что повышает прочностные характеристики. Изделия востребованы при прокладке электропроводки в разных условиях, в т.ч. грунте. |
Пластиковые трубы могут включать несколько слоев – наружную ребристую и гладкую внутреннюю поверхности. Последняя упрощает протягивание проводов через полость гофры. Стоимость таких моделей в 2-3 раза выше однослойных аналогов.
Двустенная гофра – ребристая снаружи и гладкая внутри
На строительном рынке присутствуют изделия с оцинкованной либо стальной поверхностью. Высокой гибкостью характеризуются полимерно-металлические гофротрубы.
«Противопожарные» свойства гофры
Еще одно распространенное заблуждение — считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.
Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.
Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.
Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:
Спрашивается, и как такая «защита» спасет ваши деревянные конструкции в случае отказа автоматического выключателя?
Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.
Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:
грызуны
заводской брак
Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.
Виды труб для прокладки силовых кабелей
Для монтажа электропроводки подходят такие трубы:
Из чермета. Надежно изолируют горючие кабели от горючих деревянных стен. Чтобы трубы служили десятками лет, их красят изнутри и снаружи. Еще один плюс металлических труб — ограничение вредного электромагнитного воздействия кабелей на жильцов. Проблема монтажа таких труб — их жесткость. Чтобы изогнуть железную трубу, придется мучиться с отводами, тройниками, муфтами, резьбой и многим другим.
Из нержавейки. Это дорогой вариант труб, которым не страшны никакие внешние воздействия. Если уложить кабели в трубу из нержавеющей стали, можно забыть об обрывах, коррозии и прочих проблемах с изоляцией на несколько десятилетий.
Из полиэтилена. Удачный вариант для подземной прокладки кабеля. Трубы из ПНД дешевые, укладывать их легко. А еще они неплохо защищают кабели от почвенных солей и влаги. К сожалению, полиэтиленовые трубы трескаются при подвижках грунта. Изделия из ПНД обычно черные или оранжевые. Они не боятся огня, не тлеют, сохраняют эластичность через годы эксплуатации.
Гофрированные из ПВХ. Дешевый вариант для прокладки проводки в нежилых помещениях. Не горят, но могут испарять в воздух вредные вещества. Гофры из ПВХ имеют серый цвет, не поддерживают горение, не разрушаются под действием влаги.
Даже если для прокладки силовых кабелей выбрана надежная металлическая труба, это не означает, что ее можно забить проводами до отказа. Количество проводов в гофрах и трубах регламентирует ПУЭ.
Можно ли укладывать в одну трубу или гофру больше одного кабеля согласно ПУЭ?
Издание №7 Правил Устройства Электроустановок содержит такие указания:
При подземной прокладке силовых кабелей в одной траншее не должно лежать больше шести проводов. Если пучок кабелей толстый, рекомендуется разделить его по 6 штук и выкопать для пучков отдельные траншеи так, чтобы от траншеи до траншеи оставалось хотя бы 50 см.
Для подводной прокладки подходят только бронированные кабели. Если выбраны провода без брони, нужно, чтобы их внешняя изоляция была устойчивой к любым термическим и механическим воздействиям.
Для кабельных линий, которые проходят по трубам и гофрам, подходят небронированные провода в свинцовой или алюминиевой оплетки. Если труба для защиты проводов металлическая, можно выбрать кабели в пластмассовой или резиновой изоляции.
Если силовые кабели рассчитаны на напряжение до 10 кВ и идут параллельно друг другу, по горизонтали между ними должен оставаться просвет шириной хотя бы в 1 метр.
Выводы
В одну траншею нельзя укладывать больше 6 силовых кабелей.
Без трубы в землю можно вкапывать только бронированные провода. Но при этом нужно будет заложить кабель сверху кирпичом, чтобы защитить от воздействий сверху. Небронированные кабели укладывают строго в трубах и гофрах.
От траншеи до траншеи следует оставлять расстояние в 1 м или больше.
В соответствии с правилами установки электрического оборудования, гофрированные трубы используются при прокладывании слаботочных сетей или электропроводки. Обусловлено это тем, что гофра – это выраженный диэлектрик, который оберегает проводку от механического и термического воздействия.
- Что такое гофра
- Сфера применения гофрированных труб
- Как завести провод в шланг
- Как протянуть провод

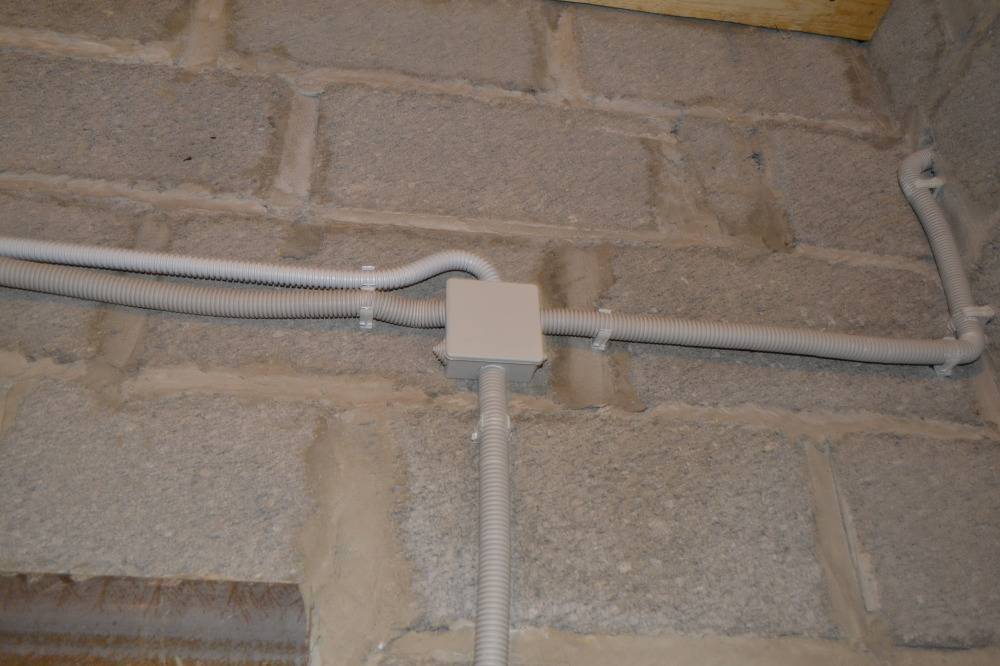

- Монтаж электропроводки в гофре открытым способом
- Сколько проводов можно проложить в одной гофре
Главные отличия гофры для подземной прокладки кабеля от обычной
Двустенная конструкция: внешняя оболочка гофрированная, что гарантирует высокую прочность труб, а внутренняя стенка гладкая (так обеспечивается легкая протяжка кабеля по всей длине).
Стойкость к ударным нагрузкам и вибрации и одновременно пластичность в работе. Это позволяет использовать ПНД-гофру как для прокладки кабеля на открытых участках, так и в грунте или бетонной стяжке.
Двустенная гофротруба в бухтах укомплектована специальной протяжкой (зондом) — для удобства продевания кабеля вдоль длинных участков. Бухты встречаются длиной 20, 50 и 100 метров (больший метраж для разводки на частных объектах требуется редко).
Визуально гофротруба, пригодная к подземному использованию, также отличается от обычной серой ПВХ-трубы красным или оранжевым цветом (реже, в зависимости от производителя, встречается черный).
Оптимальное количество кабелей в одной гофре: идеи и рекомендации
Когда дело касается прокладки кабелей в гофре, очень важно осуществлять это правильно. Размещение кабелей в гибкой защитной трубке (гофре) обеспечивает дополнительную защиту от внешних воздействий, таких как механические повреждения и электромагнитные помехи
Однако вопрос о том, сколько кабелей можно проложить в одной гофре, остается открытым.
Определение оптимального количества кабелей в одной гофре зависит от нескольких факторов, включая размер гофры, диаметры кабелей, их тип и требования к минимальному радиусу изгиба
Важно соблюдать указания производителя кабеля и гофры, чтобы предотвратить потерю качества сигнала и повреждение кабелей
Существуют несколько рекомендаций и идей, которыми можно руководствоваться при выборе оптимального количества кабелей:
- Стремитесь к минимальному количеству кабелей в одной гофре. Чем меньше кабелей, тем меньше вероятность механических повреждений и электромагнитных помех.
- Учитывайте диаметры кабелей и требования к минимальному радиусу изгиба. Превышение допустимого радиуса изгиба может повредить кабели и привести к их выходу из строя.
- Размещайте кабели в гофре таким образом, чтобы они не пересекались и не требовали дополнительного напряжения для установки.
- Используйте специальные разделители, чтобы разделять кабели и предотвращать их перетяжку. Это поможет обеспечить удобство и безопасность в процессе прокладки и эксплуатации.
- Проверьте совместимость кабелей и гофры перед установкой. Убедитесь, что кабели могут быть правильно размещены в гофре без снижения качества сигнала и возникновения помех.
Итак, оптимальное количество кабелей в одной гофре зависит от нескольких факторов и может различаться в каждом конкретном случае
Важно соблюдать указания производителя и руководствоваться рекомендациями, чтобы обеспечить эффективную прокладку кабелей и сохранить их работоспособность
Прокладка кабеля в гофре: разновидности гибких изделий
На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:
- для силового кабеля;
- для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).
Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:
скрытой внутренней;
Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам
- наружной;
- подземной.
Существует другой тип классификации изделий – по степени прочности:
- легкие трубы;
- тяжелые;
- сверхтяжелые.
По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая
Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).
Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:
| № п/п | Цвет гофры | Сфера применения |
| 1. | Серый | Стандартный электропровод |
| 2. | Белый | Компьютерные сети, интернет |
| 3. | Зеленый | Телефонный или другой слаботочный кабель |
| 4. | Красный | Внешний силовой электрокабель |
| 5. | Синий | В системе «теплый пол» и гибких водогонах |
| 6. | Желтый | Нужды газоснабжения |
| 7. | Гофра черная и коричневая | Изолированные провода бытовой техники и других электроприборов |
Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.
Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд
До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).
В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей
При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.
Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.

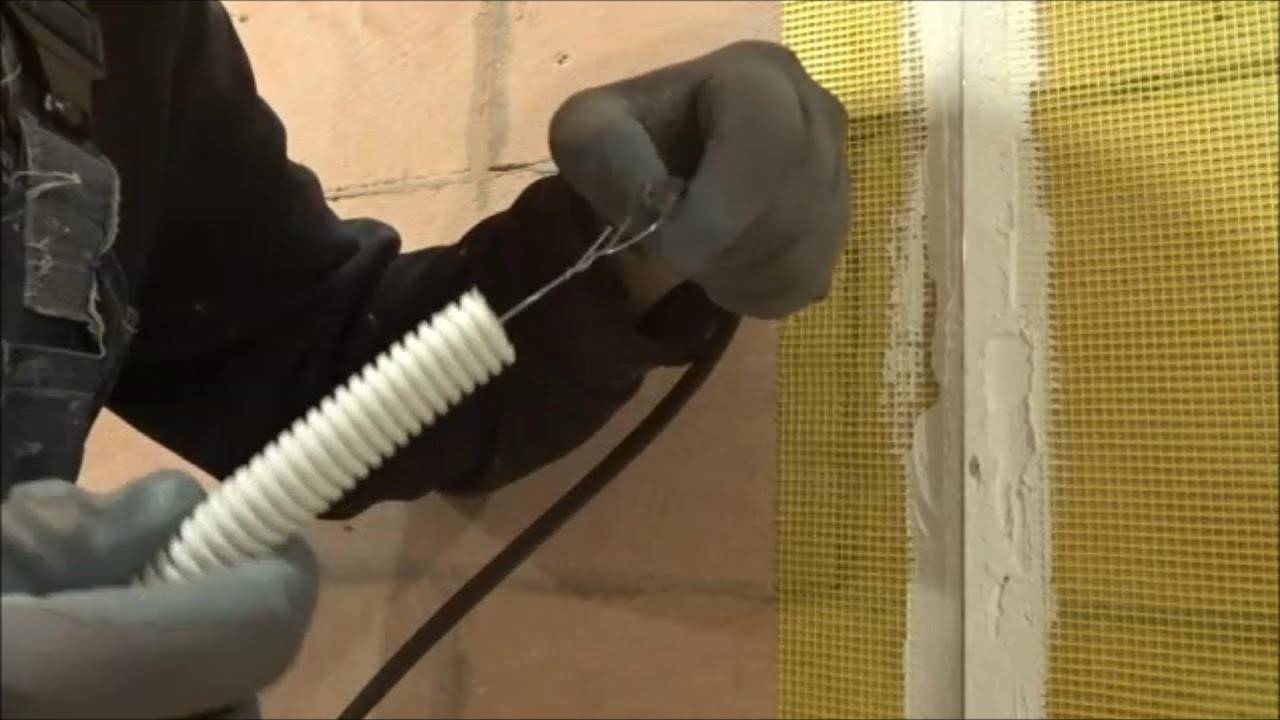

Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.
Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений
На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.
Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).
При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.
При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки
Для чего нужна гофра для кабеля
Когда речь идет о прокладке кабеля в жилом помещении, необходимо знать, что разрешено использовать только медные кабели. При возгорании он распространяет низкое содержание дыма и газа. Многие задаются вопросом: «Можно ли прокладывать медный кабель без применения гофры?»
Основное назначение гофры – защита кабеля при его возгорании. Надежность и уровень безопасности зависит от качества материла, из которого изготовлена гофра. Для изготовления гофры используют поливинилхлорид, полиэтилен (низкого и высокого давления), полипропилен.
Зачем кабель укладывают в гофру:
- По некоторым правилам установки электропроводки и слаботочной сети необходимо использовать гофру.
- Гофрированная труба надежно защищает кабель от механического повреждения.
- Гофра выполняет функцию дополнительной изоляции.
- Продеть кабель в гофру несложно, так как она довольно гибкая, что значительно упрощает процесс установки.
Часто гофру используют, чтобы проложить силовой, телевизионный и UTP кабель. Гофрированные трубы применяют при прокладке проводки разного типа (наружная, скрытая, подземная). Подбор материала, конструкции и варианта исполнения трубы будет зависеть от того, где выполняется монтаж.
Влияние количества проводов на электробезопасность
Согласно рекомендациям производителей проводки, в одной гофре допустимо проложить не более двух проводов. Это связано с тем, что при увеличении количества проводов возрастает риск их повреждения, особенно в местах изгибов, где они подвергаются большему давлению и трению.
При прокладке большого количества проводов в одной гофре может возникнуть проблема перегрева. Тепло, генерируемое проводами, может не эффективно рассеиваться, что приведет к повышению температуры и возможному возгоранию. Поэтому следует быть осторожным при проложении большого количества проводов вместе.
Для обеспечения электробезопасности рекомендуется прокладывать каждый провод в отдельной гофре. Это поможет избежать повреждений и перегрева проводов, а также упростит последующую эксплуатацию и обслуживание системы проводки.
Случаи обоснованного применения гофры
В местах, где проводка может подвергаться механическим повреждениям, монтаж кабеля осуществляют в гофротрубе.
Практически без ограничений её используют в слаботочных системах:
- в сигнализации,
- в кабельном телевидении,
- в телефонных линиях,
- в сети интернет.
Не стоит обходиться без гофры и при укладке кабеля в стяжке пола.
Если питающие линии размещают под гипсокартоном или натяжными потолками, то удобнее использовать гофротрубу. Тогда будет выполнено требование сменяемости проводки, приведенное в главе 7.1. п.7.1.37. ПУЭ, и будет обеспечена дополнительная механическая защита электролинии.
Техническое описание
Под гофрой подразумевается тип гибкого канала. Одно из основных применений – прокладка провода в гофре. Для изготовления изделий применяются металлические сплавы либо полимерные составы. В таблице рассмотрены краткие характеристики с достоинствами и недостатками различных образцов.
| Материал | Достоинства | Недостатки |
| Металл | Допускается монтаж по стенам внутри и снаружи помещения, монтировать скрытую и открытую проводку. Обладает хорошей механической прочностью и долго служит при соблюдении условий эксплуатации. | Необходимо соединять с линией громоотвода, требуется защита от агрессивных условий вызывающих коррозию, должна быть соблюдена герметичность контура. Недопустима протяжка кабеля в такой гофре в санузлах, помещениях с высоким уровнем влажности за исключением прокладки по полу под заземлительной армирующей сеткой. Для ремонта требуется спайка с применением специальной кислоты. |
| ПВХ | Серая гофрированная труба самостоятельно затухает вне зоны действия открытого пламени и при замыкании, что актуально для работ внутри здания. Устойчива к влаге и безопасна для здоровья. Рабочие температуры: от -25 до +60 градусов по Цельсию. | Горит в присутствии пламени. На улице быстро теряет герметичность, так как трескается из-за высокого коэффициента теплового расширения. |
| ПНД | Черная или оранжевая гофра проявляет устойчивость к влаге, перепадам температур (от -40 до +90 градусов по Цельсию), ультрафиолетовым лучам. Эластичный канал не гниет и безопасен для экологии. Применяется снаружи здания. | По заявлению производителей в состав вводятся антипиреновые добавки, но на практике материал отлично горит и распространяет пламя горящими каплями. |
| Полипропилен | Универсальный продукт позволяет протянуть провод через гофру внутри и снаружи дома. Она не боится влаги и солнечного излучения, перепадов температур в диапазоне от -40 до +45 градусов по Цельсию. Не способствует распространению огня. | Применяется редко, так как назначение практически ограничивается встраиванием в монолитные конструкции. |
| Полиамид | Выделяется повышенными гидроизоляционными свойствами, что актуально для помещений с высокой влажностью. Назначение – эксплуатация в тяжелых агрессивных условиях. Хорошо переносит ультрафиолетовые лучи и перепады температур, механическую нагрузку. Не горит. | Высокая стоимость и не во всех торговых точках имеется в наличии. |
Классификация гофрированных каналов также ведется по назначению. Производители упрощают выбор с помощью цветовой индикации:
- белые – обслуживание компьютерного оборудования;
- серые – прокладка электропроводки внутри здания;
- коричневые – обеспечение питанием бытовой техники и электроприборов;
- черные – можно засунуть провод в гофру только снаружи здания;
- зеленые – защита телефонных линий;
- красные – протягивание наружной проводки;
- желтые – обслуживание систем газоснабжения;
- синие – устройство систем отопления, монтаж теплых полов.
В продажу чаще продукция поступает в бухтах (можно выбрать на метраж или упаковку), реже отрезками. В поперечном сечении диаметр канала может составлять от 10 мм до 2 метров, для кабельных линий, как правило, применяются образцы диаметром 16-63 мм. Внутри большинства узких труб предусмотрительно протянут зонд. Это металлическая проволока, которая позволяет упростить процесс размещения электрического провода в гофре. Рассмотрим методики этого мероприятия детальнее.
Сфера применения гофрированных труб
Гофрированные трубы широко применяются в разных сферах промышленности, а также в бытовых целях. Востребованы при выполнении следующих монтажных работ:
- установка воздуховода вытяжки и вентиляционной системы;
- для дренажа конденсата ими оснащают кондиционеры и сплит-системы;
- используются для соединения в сантехнике, например, для подсоединения сливного сифона с канализацией;
- в автомобильной промышленности для отвода конденсата и защиты проводов от термического и химического воздействия;
- для подключения котлов, духовых шкафов и плит;
- для подключения отопительных систем.
Как протянуть провод
Схема протягивания провода в гофру
Провести электрические кабели по стенам или потолку можно с помощью специальных клипс. Их диаметр подбирается в соответствии с сечением гофры. Это способ более распространенный, поскольку надежно фиксирует трубы и имеет привлекательный внешний вид. В скрытых местах предпочтительнее применять дюбель-шурупы или скобы из металла.
При прокладке труб места стыков соединяют при помощи бюджетного соединительного элемента – муфты. Если на данном участке провода не заизолированы, место крепления к муфте трубы допускается заклеивать герметиком. Для прохода через стены используются специальные перфорированные гильзы, которые при необходимости также обрабатываются герметиком.
Выводы и полезное видео по теме
Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.
Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.
Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:
Протяжка провода через гофрорукав в подробностях:
Обзор разных видов электромонтажных гофр:
Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.
Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.
Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.
Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
серый цвет это ПВХ — поливинилхлорид
Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен
Технические характеристики гофротрубок ПВХ, ПНД, ПП:
Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.
Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.
Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.
При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.
Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.
Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.
Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.
Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
