Делаем вытяжку для гаража своими руками

Как сделать вентиляцию в гараже своими руками?

Итак, общая схема, как сделать вентиляцию в гараже своими руками, довольно проста, минимальна по затратам. Приведенный ниже алгоритм одинаково применим ко всем вариантам вентилирования гаража, с небольшими дополнениями для каждого случая отдельно.

Материалы, которые пригодятся:

• пластиковые/металлические/асбест-цементные трубы
• решетки, колпак/дефлектор
• инструменты для резки труб
• инструменты для высверливания отверстий
• крепежные механизмы
• герметик.

Инструкция:

1. Определить местонахождение вентиляционных проемов, разметить.
2. Выщитать диаметр труб исходя из общей площади гаража. Отталкиваться можно от требований санитарных норм, согласно которым для 10 м² необходимо 15 см диаметра трубы.
3. Сделать вентиляционные проемы для приточного, вытяжного воздуховодов соответственно их диаметру.
4. Вставить трубы в проемы, щели заделать монтажной пеной, герметиком.
5. На внешние выходы воздуховодов устанавливаются решетка (от грызунов, мусора), защитный колпак (от атмосферных осадков), либо дефлектор (для усиления тяги).

Для принудительного/комбинированного способов есть некоторые дополнения, приведем их ниже. А пока несколько общих моментов, которых рекомендуется придерживаться, чтобы максимально эффективно организовать циркуляцию воздуха.

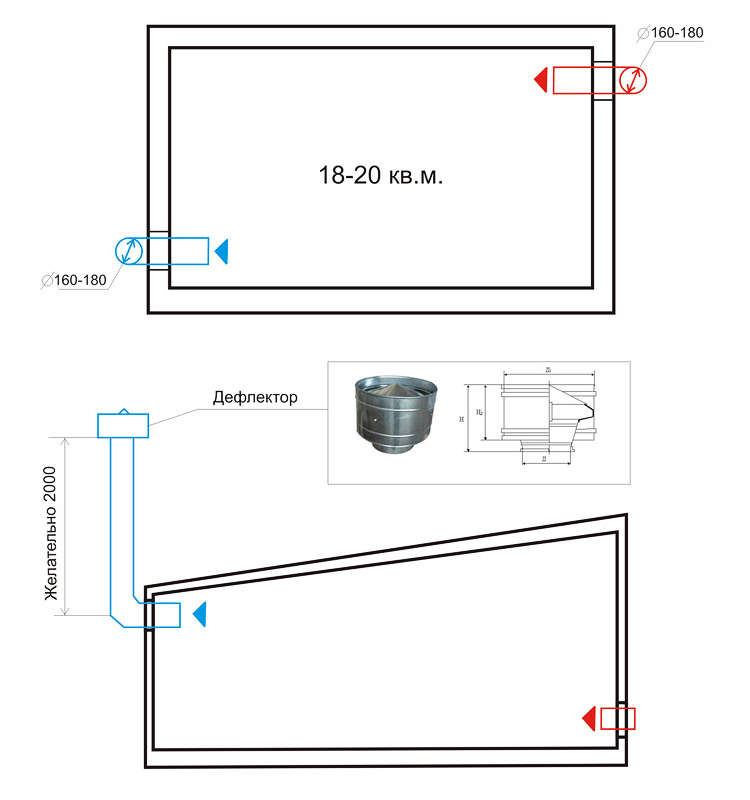

Схема вентиляции гаражного помещения

Устройство вентиляции в гараже – задача несложная, но для начала нужно определиться с тем, к какому типу она будет относиться. Существует две основных разновидности: естественная и принудительная.

Естественная вентиляция

С ростом температуры плотность воздуха, как известно, понижается и со стороны более плотного холодного воздуха на него начинает действовать сила Архимеда, направленная вверх. Самопроизвольное движение теплого воздуха, представляющее собой его «всплытие» в более холодной среде, называется конвекцией. На этом явлении основана работа естественной вентиляции.

Вентиляция — комбинация естественной и принудительной

Ее преимущества и недостатки очевидны: воздух движется сам по себе, поэтому все что нужно – правильно подобрать и расположить приточный и вытяжной воздуховоды. Но в теплое время года, когда температура снаружи равна температуре в гараже или превосходит ее, естественная вентиляция неработоспособна.

Также нужно учитывать и тот факт, что за счет одной только конвекции добиться высокой кратности воздухообмена не получится.

Механическая (принудительная) вентиляция

В этом варианте движение воздуха обеспечивается работой вентилятора. Применение этого устройства дает следующие преимущества:

• свежий воздух может поставляться в любых объемах;
• работоспособность вентиляции не зависит от температуры «за бортом»;
• в приточном воздуховоде можно установить фильтр (мощности естественной вентиляции не хватило бы для преодоления его гидродинамического сопротивления).

Недостаток – в повышенных расходах: и сама вентиляция обойдется дороже, и за электроэнергию платить придется.

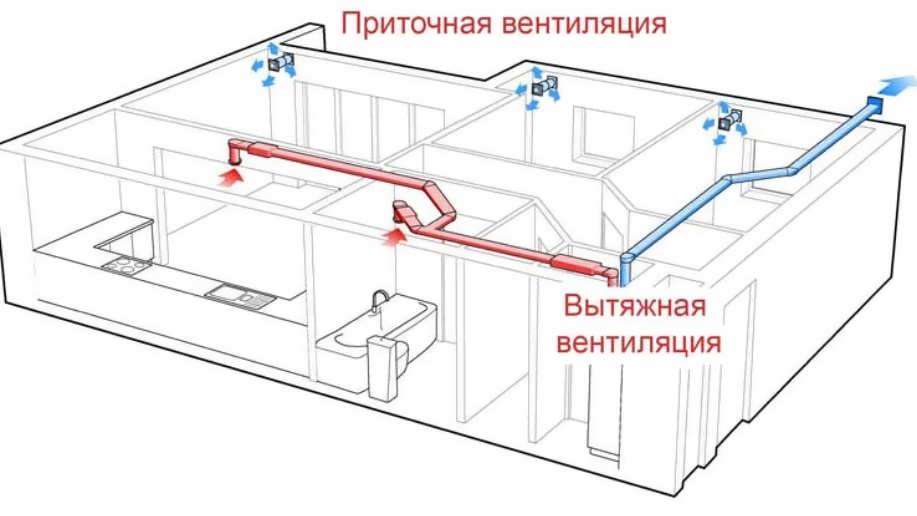

Выделяют две разновидности механической вентиляции:

1. Вытяжная: место установки вентилятора – вытяжной воздуховод. В этом случае в вентилируемом помещении образуется некоторое разрежение, благодаря которому свежий воздух подсасывается через приточный воздуховод и щели в дверях, воротах и окнах.
2. Приточная: в этом варианте нагнетатель монтируется в приточном канале. Во время его работы в помещении образуется подпор, заставляющий загрязненный воздух выходить через вытяжной канал и щели.

Таким образом, при наличии приточной вентиляции наружный воздух попадает в помещение только через приточный канал. Это необходимо в том случае, если поступающий воздух нужно очищать при помощи фильтров.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме; объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно; вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний; важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

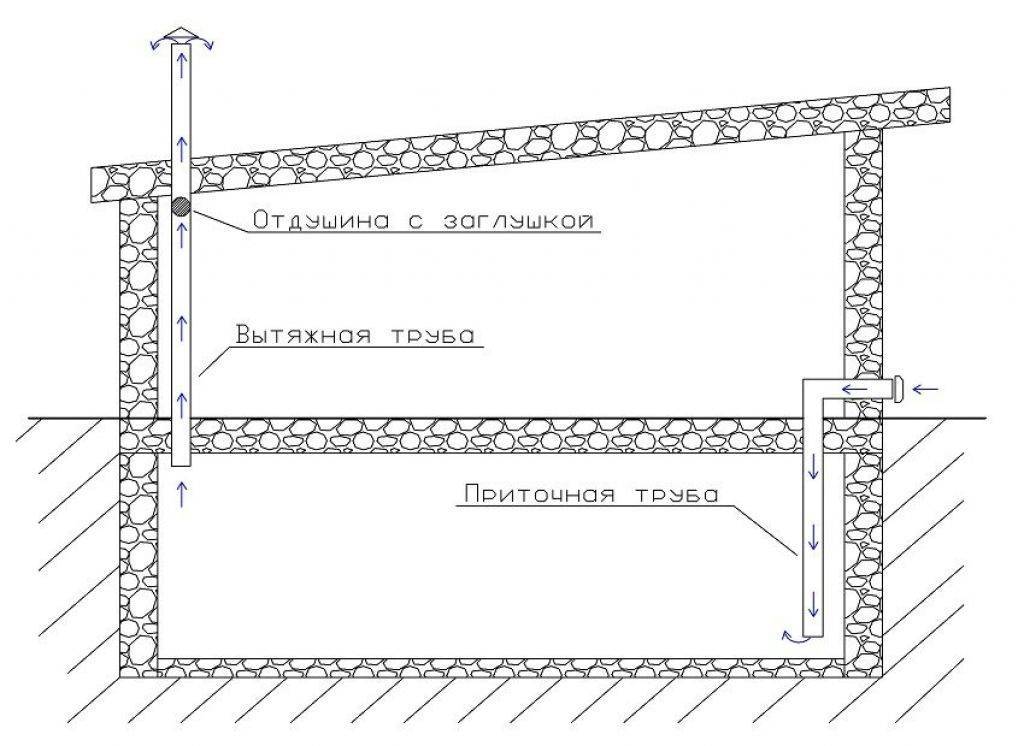

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы; при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://www.youtube.com/watch?v=8JboxAB_muo

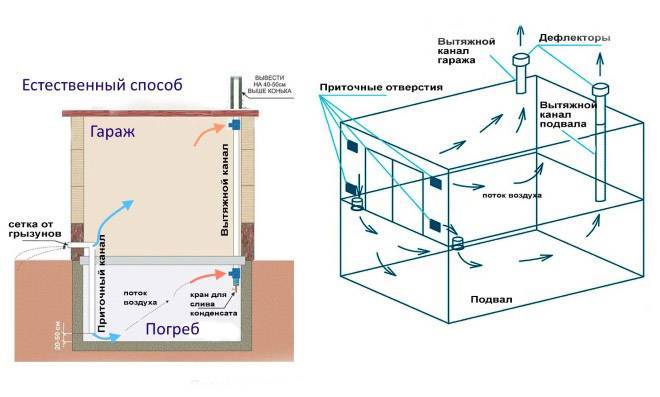

Необходимость вытяжки в погребе гаража

Многие автовладельцы делают подвал под гаражом. При наличии вентиляции это помещение подходит для хранения съедобных продуктов.

Чтобы понять, как правильно вентилировать гаражный погреб, необходимо знать некоторые особенности этого типа помещений:

• При нарушении воздухообмена может образовываться конденсат, что приводит к образованию грибков и плесени на стенах и других поверхностях в помещении. Это явление может испортить все хранящиеся запасы и придать подземному пространству неприятный запах;
• Зимой температура воздуха в подвале выше, чем в гараже. При недостаточной вентиляции воздух естественным образом поднимается вверх вместе с влагой, скопившейся в полости. Затем на металлических деталях гаража и конструктивных элементах может образоваться коррозия;
• При недостаточной циркуляции воздуха бульон может стать токсичным. Это происходит из-за двигателя и токсичных химикатов, которые заливаются в автомобиль и хранятся в гараже. Следите за тем, чтобы помещение хорошо вентилировалось и освежалось свежим воздухом. Эту проблему можно решить, установив систему приточно-вытяжной вентиляции.

Правильная система впуска обеспечит постоянный воздухообмен за счет поступления свежего воздуха с улицы.  Вытяжная система удаляет застоявшийся воздух с влагой, дымом и токсичными испарениями.

Виды вентиляции гаража

Вид будущей вентиляции зависит от следующих характеристик гаражного помещения:

• площади;
• количества этажей;
• материала постройки.

Различают 3 типа систем воздухообмена для гаража:

• естественная
• принудительная (механическая)
• комбинированная

Естественная

Имеет в наличии 2 канала, обеспечивающих естественную воздушную циркуляцию в гараже. Первый канал предназначен для притока уличного воздуха внутрь, по второму идет вытяжка воздушных масс наружу. Смена воздуха происходит посредством разницы температур внешней среды и внутри гаража. В проект чаще всего закладывается именно этот вид вентиляционной системы как малозатратный, легко монтируемый (даже самостоятельно) и энергонезависимый.

Принудительная

Основана на использовании механического способа притока и вывода воздуха, реализуемого с помощью специальных вентиляторов, встроенных в вентканалы. Принудительная вентиляция проводит полную смену воздушных масс в помещении гаража. Однако, данный вид вентиляции полностью обусловливается наличием электроэнергии, отсутствие которой делает такую систему недейственной и бесполезной.

Комбинированная

Совмещает описанные ранее вентиляционные системы. Вентилятор устанавливается на один из вентканалов (на вытяжку из гаража или на приток воздуха с улицы), второй при этом остается с естественной вентиляцией. Производительность комбинированной системы может изменяться за счет увеличения мощности встроенного вентилятора. При отсутствии подачи электричества из комбинированной она превращается в естественную вентиляцию, правда сила тяги будет достаточно слабой из-за лопастей вентилятора.

Чтобы определиться в выборе системы вентиляции для гаража, необходимо знать технологию организации и удостовериться в возможности монтажа выбранной системы.

Как правильно сделать вентиляцию в гараже

Верное решение – разработка схемы еще на этапе проектирования постройки. Это связано с тем, что во время возведения здания удобнее создавать функциональные отверстия в стенах и потолке

Принимается во внимание площадь, высота стен, количество этажей и число автомобилей, на которые рассчитывается помещение. По этим факторам определяется вид вытяжного устройства, который будет обеспечивать проветривание наилучшим образом

Все системы вентиляции можно разделить на 3 типа:

1. Естественная. Эта конструкция основана на принципах аэродинамики, воздушные потоки свободно циркулируют без какого-либо вмешательства извне.
2. Механическая, или принудительная. Используются автоматическое оборудование, которое обеспечивает идеальное проветривание.
3. Комбинированная – сочетание первых двух видов. Самостоятельно перемещение потоков дополняется действием специализированного оборудования.

Выводные и вводные пути собираются из металлических, асбестовых или из пластиковых труб. Для выбора необходимого диаметра требуется оценка газовых объемов в помещении. По действующим нормативам он рассчитывается по такому принципу: 1,5 см диаметра трубы на 1 квадратный метр площади. Например, если размер постройки 10 кв. м., то для обустройства всей конструкции потребуется 2 отрезка трубы с диаметром в 15 см.

Применяется еще один способ расчета вентиляции, который более подходит для монтирования одноканальной автоматизированной системы. По этой формуле третья часть площади должна соответствовать общей величине вентиляционных отверстий.

Схема вентиляции гаража

Выбор технологического оборудования, материалов и комплектующих деталей

Прежде чем монтировать систему для организации циркуляции воздуха, надо разобраться с тем, что для этого понадобится и провести необходимые расчеты.

Важной деталью вентиляции являются воздуховоды, изготавливаемые из пластиковых труб. Некоторые для экономии финансовых средств используют вместо них канализационные трубы, однако они не очень качественные, и поэтому некоторые строители не советуют монтировать их в систему вентилирования

Также необходимо задуматься о покупке вентилятора, который будет использоваться для выведения воздуха. Средняя стоимость такого устройства составляет 4000-5000 рублей.

Закончив с выбором оборудования, приступают к подбору инструментов для выполнения работы. При монтировании вентиляции понадобятся такие инструменты:

• болгарка для обрезки труб;
• перфоратор, при помощи которого будут сверлиться отверстия;
• уровень;
• болты и шурупы для закрепления элементов.

Как сделать вентиляцию в гараже. Улучшение естественной вентиляции.

Существует два способа улучшить вентиляцию в гаражном боксе:

1. Прогрев воздухоотводящий канал:

Существует несколько способов сделать это:

• В летний период достаточно покрасить трубу отвода в тёмный цвет (лучше чёрный). Чёрные стенки канала будут лучше всего поглощать солнечные лучи и соответственно прогревать воздух.
• Осенью и зимой прогреть вытяжной канал можно с помощью обычной лампочки накаливания. Но так как выделяемого ею тепла может не хватить на прогрев всего канала, то обязательно необходимо его теплоизолировать. Стоит отметить, что энергосберегающие лампы для этой цели не подойдут. В следствие того, что выделяют гораздо меньше тепла.

2. Установив вентиляционный дефлектор

Можно увеличить вытяжку воздуха примерно на 20 процентов. Работа дефлектора основана на законе Бернулли. Данное устройство включает в себя следующие части:

1. Стакан (диффузор) устанавливает разницу давления воздуха и увеличивает вытяжку. Выполнен в виде конусообразной трубки.
2. Колпак или зонт, выполняет защитную функцию. Препятствует проникновению в дефлектор осадков и мусора.

Корпус устройства выполнен в виде цилиндра. С его помощью создаются участки пониженного давления.
Наиболее часто используемые в России дефлекторы ЦАГИ, флюгерообразные, тарельчатые, ротационные. Эффективность работы прибора напрямую зависит от наличия ветрового потока. При его отсутствии эффективность дефлектора практически нулевая.

Вытяжка в гараже. Особенности работы и расчёт.

Гаражное помещение с постоянно хранящимся в нём автомобилем требует организации в нём вентиляции. Циркуляции воздуха предотвратит возникновение ржавчины в гараже и предохранит автовладельца от выхлопных газов и других вредных испарений.

В погодных условиях России устройство вентиляционной системы для закрытого бокса должно быть организовано очень внимательно.

Для этого нужно учитывать следующие моменты:

• Разность температуры воздуха окружающей среды и гаражного помещения. За счёт того, что воздух внутри бокса теплее, а соответственно легче, он будет подниматься вверх. В то же время более тяжёлый воздух из окружающей атмосферы самотёком по воздуховоду будет поступать внутрь.
• Между приточным патрубком и патрубком отвода должна быть разница не менее 3 метров по высоте. За счёт этого будет достигаться разность в давлении.
• Патрубок притока воздуха должен быть установлен с той стороны гаража, с которой преобладающе дует ветер. И соответственно патрубок отвода с противоположной.

Соблюдение перечисленных правил обязательно. В противном случае эффективность вентиляционной системы будет минимальна.

Для увеличения притока воздуха в помещение стоит вместо круглого воздуховода установить воздухозаборник — решетку. Причём его диаметр должен быть в 2-3 раза больше диаметра основной трубы. Он должен монтироваться на высоте до 50 см. Для уменьшения или увеличения притока воздуха в нём должна присутствовать специальная заслонка.

Особенности обустройства вентиляции в гараже

В гараже лучше сооружать приточно-вытяжную вентиляцию, чтобы воздух быстрее обновлялся

Действующие СНиП в разделе, посвященном вентиляции в гараже, не допускают эксплуатацию помещения без обустройства системы отвода отработанных газов и вредных примесей. Согласно положениям нормативов для создания комфортных условий хранения продуктов и автомобиля необходим приток свежего воздуха и отбор загрязненного. Оптимальным вариантом для этих целей является приточно-вытяжная вентиляция.

Правильно спроектированная и качественно выполненная вытяжка в гараже позволит создать условия, соответствующие требованиям санитарии и СНиП. К тому же вентиляционная система хоть и косвенным образом, но поможет пользователю сохранить свое здоровье. Не каждый человек способен вдыхать ядовитые пары горюче-смазочных материалов без серьезных последствий для дыхательных путей.

Согласно СНИП, для получения эффективной системы вентиляции в гаражном помещении потребуется организовать естественную циркуляцию воздушных масс. Добиться этого удается за счет всегда имеющейся разницы температур между внутренней и наружной средой. Для достижения требуемого эффекта в стенках гаражного строения делаются два вентиляционных отверстия, смещенных по высоте на максимально возможное расстояние. Одно из них будет приточным, а второе – вытяжным.

Вытяжное отверстие должно располагаться рядом с выхлопной трубой

При обустройстве естественной приточно-вытяжной вентиляции в любом гаражном строении пользователи руководствуются следующим общепринятыми правилами:

• приточное отверстие располагается практически на одном уровне с полом (на 10 см выше его), снаружи оно возвышается над поверхностью земли примерно на 30 сантиметров;
• для защиты от осадков и насекомых на отверстии делается крышка с мелкой сеткой;
• вытяжное отверстие обустраивается на уровне потолочного перекрытия;
• верхняя часть воздуховода (так называемый «грибок») размещается прямо на крыше строения;
• высота над кровлей гаража составляет не менее 50-ти сантиметров.

Естественная

Это самый простой тип вентилирования воздуха, который подразумевает создание специальных отверстий для его попадания внутрь и выхода наружу. Такая вентиляция устанавливается в уже готовых гаражах, в которых невозможно обустроить более сложную вытяжку. Она заключается в создании небольших окошек на стенах под потолком и у самого пола.

Красить целый автомобиль с естественной вентиляцией не рекомендуется, так как она не рассчитана на долгие и сложные работы. Ее обычно используют лишь для покраски некоторых не слишком больших деталей – в таком случае она обеспечит нормальное высыхание краски и защитит работников от ее негативного воздействия.

Материалы и оборудование для устройства вентиляции в гараже

Конечно, самой важной частью вентиляции являются воздуховоды. А чтобы не переплачивать за их покупку, многие устанавливают в гаражах вентиляцию из канализационных труб

При этом, помимо дешевизны этого материала, он еще и достаточно надежен, поэтому его использование наиболее оптимально. А теперь попробуем сравнить стоимость не только воздуховодов из разных материалов, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и нагревать его. Для начала рассмотрим трубы для вентиляции гаража.

Имя	Размер	Материал	Стоимость, руб.
Труба	110х3000	ПВХ	400
Труба	110х3000	Латунь	1100
Воздуховод	250х1000	Алюминий	340
Воздуховод	204x60x1000	Пластик	160

Давайте теперь рассмотрим различные типы воздуходувок.

Имя	Модель	Выход	Стоимость, руб.
Воздуходувка с подогревом	Прана-250	650 м3/ч	51000
Вентиляция свежего воздуха	Селенга	600 м3/ч	38000

Поэтому покупка отопительного агрегата является дорогостоящим мероприятием. По этой причине вам стоит подумать о том, чтобы сделать его самостоятельно. В конце концов, обычный вытяжной вентилятор в гараже обойдется гораздо дешевле. Тем более что их предложение на полках российских магазинов достаточно широко. Средняя цена, за которую можно купить вытяжной вентилятор для гаража, колеблется от 1500 до 4000 рублей.
