Самостоятельная постройка в гараже подъёмника для смотровой ямы

Как сделать надежный автоподъемник для гаража?

Конструкция такова: вращающаяся на вертикальном валу стрела консольного закрепления, на которой устанавливается тележка с возможностью продольного движения. На тележке при помощи болтов закреплена грузовая лебедка. Вал приваривается к основанию, стальная пластина жестко крепится болтами к потолочному фрагменту.

Стрела варится из стальных уголков, стакана, подкоса. В стакан запрессовывается бронзовая втулка в качестве подшипника скольжения.

Ручная лебедка является основной частью автоподъемника
в гараж. Целесообразно купить готовое изделие.

Еще одно дельное изобретение

Можно сделать реечный подъемный кран из подручных средств.

Двумя концами в боковые стены гаража
вмуровываются стальные уголки на определенной высоте. На полки уголков крепится стальная плита с червячным редуктором, которая не соединена. Относительная мобильность плиты позволяет корректировать ее расположение над двигателем транспортного средства.

Редуктор способен перемещать большие грузы. Звездочка надевается и соединяется с червячным валом шпонкой. Звездочка меньшего диаметра также надета на выходной вал редуктора и состыкована со шпонкой. На ее свободно набрасывается цепь (в плите просверливаются отверстия в плите) на звездочку.

Как эксплуатировать подъемник в гараже. К примеру, под двигатель автомобиля своими руками
подводятся петли, концы которых набрасываются на крюк. Затем вращается вал редуктора, и силовая установка автомобиля подымается.

Модернизация

Оборудование подъемника в гараже электрическими моторами с понижающими редукторами.

Самодельный «опрокидыватель» авто.

Для изготовления подъемника необходим алгоритм действий.

1. Башмак.


Для фиксации агрегата к металлу приваривается стальной пруток. При соблюдении внутренних размеров башмак станет передвигаться по стойке беспрепятственно.

1. Задняя балка.


Уголки (15см) собираются в квадраты при помощи струбцин. В один из квадратов вставляется стержень. Конструкция фиксируется электрозаклепками. Узлы получаются разборного типа.

1. Создание площадки.


Форма собирается из листового материала, борта которой загибаются, либо приваривается двухсантиметровая полоса на прихватки для крепления прорезиненной доски. Снизу площадки крепятся направляющие (выдерживается расстояние) и ребро жесткости. На верхнюю балку крепится площадка, которая должна иметь легкий ход.

1. Узел соединительный задний.


Между двумя листами металла вваривается по периметру стальная полоса. Передний фрагмент остается открытым.

1. Стойка.


При помощи струбцин собирается и уголков оформляется квадрат, планируются по всей конструкции отверстия таким образом, чтобы прочно обозначить металлические пальцы под верхнюю балку и башмак. После компоновки квадратного профиля осуществляется соединение всех квадратных модулей (обязательно вставляются распорки между профилями). Верхняя балка в итоге обязана беспрепятственно ходить между профилями.

1. Узел соединительный передний


На уголке делаются отметки в центре и по краям, затем материал сгибается в П-образную форму, которая станет вращаться на металлическом стержне.

1. Верхняя балка.


С одного края в центре приваривается металлическая вставка, сверху крепится пластина, чтобы в итоге получился профиль прямоугольной формы. Подготовленная вставка должна быть со всех сторон защищена. На передней части балки привариваются направляющие под домкрат и втулка с роликами.

1. Пальцы.


Диаметром 1 см металлический пруток при предварительном нагреве загибается.

1. Нижняя балка.


В квадратный профиль собираются уголки. С одной стороны крепится М16 гайка, которая вваривается, с другой стороны проделывается отверстие под миллиметровый болт.

Технология постройки простого подъёмника

Самодельный подъёмник с винтовым приводом

Самостоятельное изготовление подразумевает закупку комплекта деталей и узлов, без которых невозможно осуществить сборку. Подобные запчасти можно приобрести в магазинах строительной техники. При ограниченном бюджете рекомендуется обращаться в пункты приёма металлолома и компании, реализующие б/у детали.

Подготовка к работе

Первый шаг – определение положения ямы. Установленный на обслуживание автотранспорт не должен перекрывать доступ к воротам или упираться в верстак. Строить ремонтную яму нужно с доступным входом, который не будет блокировать открытая дверь машины.

После выявления места и определения размеров подъёмника подготовьте оборудование и материалы:

• сварочный аппарат;
• свёрла по металлу;
• ручная дрель;
• рулетка;
• стальные уголки шириной 8 см;
• железные пластины толщиной 2 см;
• редуктор червячного типа.

При наличии бюджета и отсутствии времени обращайтесь к специалистам. Механизмы, спроектированные и изготовленные инженерами, соответствуют параметрам безопасности.

Нюансы сборки автоподъёмника червячного типа

Редуктор червячного типа

Наличие в гараже пневматического или гидравлического оборудования нивелирует травмы. Кроме того, такие инструменты приятны в работе и облегчают ремонт машины. Но при наличии слесарных навыков, нужных компонентов и времени конструкцию можно сделать самостоятельно.

Для изготовления гаражного подъёмника для автомобиля своими руками понадобятся следующие материалы.

• Для повышения устойчивости конструкции подготовьте стальные уголки размерами 8х8х1 см.
• Покупка нового или б/у редуктора червячного типа. Первый вариант обойдётся дорого, поэтому лучше поискать на разборках или снять с нерабочей установки. Грузоподъёмность такой лебёдки должна составлять минимум 350 кг, а передаточная сила – 60 кг.
• Стальную плиту толщиной 1-2 см можно изъять из ненужного или старого изделия. Дополнительно понадобятся болты, крюки и шпонки «звёздочка».
• Железные цепи подбираются с минимальным ѳ2 см. Слабые приспособления не выдержат нагрузку. Эксперты отмечают необходимость проверки качества изделия, т. к. ряд материалов растягивается в процессе эксплуатации.
• Трос из стали от 5 мм.

Простейший агрегат подразумевает двутавровую балку или обычный кронштейн с лебёдкой. Однако такие агрегаты с коммерческой точки невыгодны, т. к. владельцы премиальных моделей ТС с подозрением относятся к таким конструкциям.

Последовательность сборки и монтажа узлов:

Закрепите стальные уголки на стенах противоположно капоту автотранспорта.
Сверху зафиксируйте плиту толщиной 2 см.
В качестве соединений используйте болты.
Установите червячный редуктор, закрепив на приводном вале шпонкой.
Шпонку маленького ѳ монтируйте на выходном вале редуктора.

Монтаж установки рекомендует производить на шпильки марки М18, длина которых минимум 30 см. В нижней части фиксируется пластина из металла толщиной 3-5 мм.

Отдельного внимания заслуживает создание стопора. Приспособления защищают оператора от нештатных ситуаций. Механизмы следует проверять до и после эксплуатации подъёмника. В частности контролируются гайки на электрическом приводе.

Особенности установки

Основание под подъемник

Корректный подбор подъёмного механизма для гаража не даёт 100% на правильную работу конструкции, т. к. изделие необходимо качественно монтировать. Для этих целей необходимо оборудовать основание. Для грузоподъёмной техники необходим бетонный фундамент толщиной минимум 10 см. Дополнительно проводится армирование основания. Без этого этапа есть риск демонтажа конструкции и перезаливки фундамента согласно техническим рекомендациям.

При покупке гаража уточните у владельца толщину стяжки и основания. В этом случае действует правило совместимости параметров техники и помещения.

Обустройства гаража и техника для ремонта и технического осмотра машины требуют детального подхода. При отсутствии знаний о типах оборудования, а также навыков работы лучше доверить строительство экспертам.

Виды самодельных подъёмных механизмов для гаража

Для гаража на одну машину автолюбители придумали множество различных подъёмных устройств. Это блоки, домкраты, тали, тельферы и другие.

Домкрат является самым популярным устройством. Такое оборудование малого размера должно обязательно лежать в багажнике, чтобы была возможность приподнять машину при смене колеса. Большие домкраты могут находиться в гараже для выполнения серьёзных работ.

Один блок, подвешенный к потолочной балке гаража, позволяет вдвое уменьшить усилие, необходимое для поднятия конкретного груза. Комбинация таких механизмов уменьшает потребную силу в геометрической прогрессии от количества задействованных блоков. Например, с помощью четырёх подвешенных к потолку гаража блоков можно за четыре угла поднять всю машину.

Блок для подъёма грузов ФОТО: youtube.com

Таль представляет собой конструктивно оформленную совокупность блоков. А тельфер является комбинацией тали и тележки, которая передвигается по потолочной балке над машиной. Тельфер можно оснастить двумя электромоторами: один предназначен для перемещения тележки, другой – для вращения барабана с тросом. В результате, получится подъёмный кран в миниатюре.

Тельфер ФОТО: youtube.com

Другие конструкции основаны на принципах превращения горизонтального перемещения тяги в вертикальное перемещение платформы с машиной.

Это интересно: Устройство и принцип работы консольных подъемников разных типов — объясняем обстоятельно

Установка мотора и гидравлики

Выбор мотора и гидравлической системы

Перед установкой мотора и гидравлики необходимо выбрать необходимые компоненты. Определите мощность и скорость, необходимую для подъема вашего автомобиля

Важно выбрать мотор с достаточной мощностью для вашего гаража

Установка мотора

Для установки мотора необходимо закрепить его на опорах, которые должны быть крепкими и устойчивыми. Мотор должен быть закреплен так, чтобы он был достаточно вдали от автомобиля и не мешал движению. Затем необходимо подключить мотор к электрической сети и проверить его работу.

Установка гидравлической системы

После установки мотора, необходимо установить гидравлические насосы и клапаны. Они должны быть расположены таким образом, чтобы минимизировать количество труб и соединительных деталей и обеспечить достаточное давление для подъема автомобиля.

Проверка установки

После установки мотора и гидравлики, важно проверить их работоспособность. Перед первым использованием убедитесь в том, что все соединения плотно закреплены и что мотор и гидравлическая система работают без сбоев

Также проверьте, что безопасность подъемника обеспечена и что он не будет двигаться, когда автомобиль находится на нем.

Самодельный подъемник для гипсокартона

Как уже отмечалось выше, конструкция стенового подъемного устройства отличается простотой. Заводской вариант конструкции, предлагаемый для покупки в строймаркетах, стоит недешево.

И если вы всего один раз планируете им воспользоваться, то покупать систему не стоит. Если же мастер регулярно осуществляет ремонтные работы, используя гипсокартон, то для него это приобретение принесет только выгоду. Использование системы быстро окупится, а вот выполнение работ с подобным материалом значительно упростится.

Для того чтобы сэкономить финансовые средства, можно сделать подъемник для ГКЛ своими руками. Все, что вам понадобится для изготовления, – это профильная труба квадратного сечения с достаточной жесткостью, подходящей для этого случая. При изготовлении устройства для осуществления монтажа только стеновых конструкций можно обойтись и сухим деревянным брусом.

Самым важным в изготовлении подъемного устройства своими руками является точный расчет предполагаемой нагрузки, иначе может произойти его поломка.

Если ваше подъемное устройство предназначается для работ с потолочными конструкциями, то самым логичным и правильным вариантом материала будет профильная труба. Вместо механизма, осуществляющего подъем, может применяться электромотор либо приспособление механического характера, не требующее подключения к электросети.

Схема сборки такого подъемного устройства несложная и не потребует от вас профессиональных знаний либо специальных навыков, подходит для изготовления своими руками. Для более надежного крепления составных частей необходимо использовать стальные болты. Они больше остальных креплений подойдут для изготовления такого устройства и с легкостью выдержат вес поднимаемого материала.

Автолифт 3000 как сделать самому чертежи

Для проведения ремонта и обслуживания транспортных средств зачастую требуется подъемник. Подобная конструкция предназначена для фиксации автомобиля и его подъема на определенную высоту, что обеспечивает доступ к подвеске, ходовой и многим другим элементам транспортного средства.

Подобная конструкция часто встречается на станциях технического обслуживания, реже в частных гаражах из-за высокой стоимости. При желании можно сделать самодельный подъемник для автомобиля.

Он обойдется относительно недорого и практически ничем не уступает покупным моделям по эксплуатационным качествам.

Выбор наиболее подходящей конструкции

Для начала следует определиться с тем, какого типа будет создаваться конструкция

Для этого достаточно уделить внимание на подъемники заводского происхождения — именно они становятся основной базой при создании самодельной конструкции

Наибольшее распространение получили:

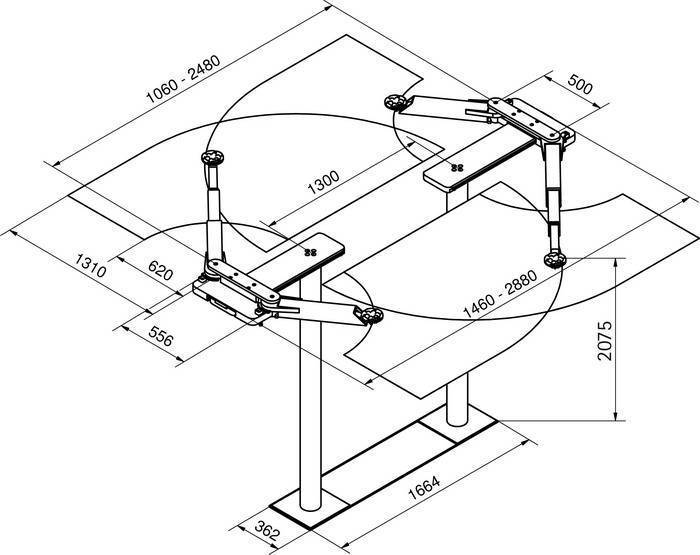

1. Подъемные механизмы с двумя стойками. Они встречаются практически в каждой автомобильной мастерской. Для создания усилия подобный механизм может иметь электромеханический или электрогидравлический привод. Самодельный вариант исполнения, как правило, имеет электромеханический привод, так как он проще в изготовлении.
2. Существуют варианты исполнения с несколькими стойками. Они лишь отличаются тем, что лучше распределяют оказываемую нагрузку.

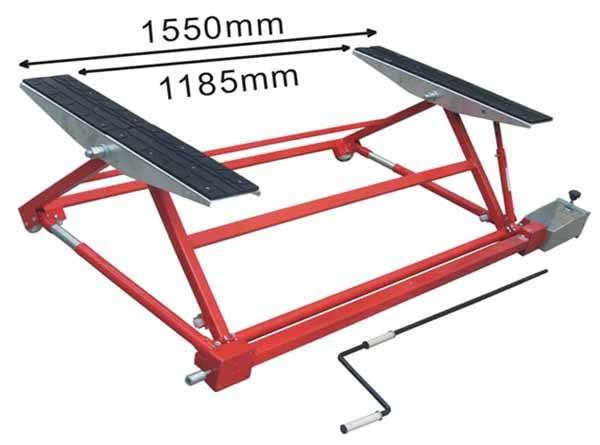

3. Ножничный тип конструкции представлен платформой с системой рычагов. Подобный подъемник также может иметь электромеханический и гидравлический привод, при помощи которого будет передаваться усилие.

По способу поднятия автомобиля выделяют следующие разновидности конструкции:

Усилие может передаваться от винтового, цепного или гидравлического привода.

Самодельный подъемник для авто своими руками следует создавать с учетом того, что конструкция должна быть безопасной, надежно фиксировать транспортное средство. Не стоит забывать о том, что во время выполнения практически любых работ мастер находится под транспортным средством, вес которого составляет больше тонны.

Трудности при изготовлении подъемника

Установленный автомобиль может сорваться по следующим причинам:

1. Вес транспортного средства оказывает нагрузку, которую приводной или исполнительный механизм не может выдержать.
2. Механизм фиксации работает неправильно.
3. Опорное устройство не выдерживает оказываемые нагрузки.
4. Опоры у подъемника неправильно расположены или закреплены.

Сложности при изготовлении возникают по причине того, что некоторые конструктивные элементы своими руками не сделать. Примером можно назвать ходовые винты большой протяженности. Поэтому редко изготавливают ножничный подъемник своими руками.

Чертежи самодельных конструкций зачастую предусматривают создание опрокидывателя, который намного проще в изготовлении.

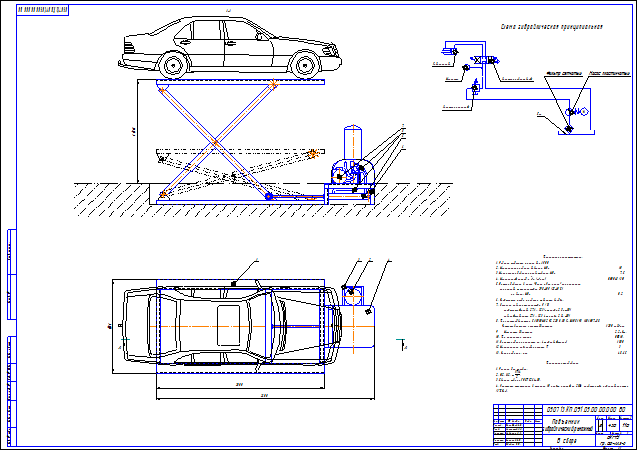

Подъёмник ножничный своими руками чертежи при необходимости можно скачать в интернете, но стоит учитывать, что большую часть деталей придется приобретать, за счет чего стоимость готовой конструкции не снизится. Кроме этого, придется проводить просчет прочность всех используемых элементов.

При допущении ошибок на момент проведения расчетов есть вероятность, что подъемный механизм не выдержит оказываемую нагрузку.

Поэтому при отсутствии уверенности в том, что навыков и знаний хватит для реализации сложного проекта, лучше всего создать менее сложные механизмы, которые будут обладать большей надежностью.

Создание подъемника

Своими руками подъёмник для авто в гараже можно изготовить следующим образом:

1. Проводится создание опор при использовании стальных уголков, который забиваются в стену с высокими несущими способностями. На уголки ставится плита толщиной около одного сантиметра, которая крепится болтами.
2. Передача усилия будет проводиться по средству червячного редуктора. Его сегодня можно встретить крайне часто, так как подобный механизм ранее применялся при создании самых различных устройств. В плите проделываются отверстия для цепи, после чего она пропускается и замыкается. На выходном валу червячного редуктора надевается шпонка.
3. На выходном валу надевается звездочка, подходящая для работы с используемой цепью.
4. В плите создаются еще два отверстия для пропуска цепи, которая будет заканчиваться стальным крюком.

Особенности приводов подъемников

Существенное значение имеет тип привода подъемника. Стоимость находится здесь в прямой зависимости от комплектации, функционала. Более простой вариант – электромеханическая модель. Конструкция несложная, что обеспечивает простоту эксплуатации. Необходимо следить за соединениями, чтобы оборудование не износилось. Укажем наиболее важные моменты.

Электромеханические подъемники не имеют в составе стопоры. Это несколько понижает уровень безопасности, но увеличивает скорость и эффективность работы. Можно сделать оборудование более долговечным, если вовремя смазывать его. Модели с одним двигателем имеют цепные и ременные передачи, которые делают подъемник менее надежным. Более современный вариант имеет трансмиссионный вал, передающий на вторую колонку усилие. Это повышает уровень безопасности. Если двигателя два, они синхронизируются специальной электронной программой

Крайне важно, чтобы система контроля была качественной, надежной, поскольку именно от нее зависит результативность работы и безопасность. Электрогидравлический привод обеспечивает плавность и бесшумность, высокую скорость работ. При этом гарантируется и существенная экономия электричества

Среди разных видов подъемников наибольшим устойчивым спросом пользуются двухстоечные и одностоечные. Они экономят площадь, отличаются простотой конструкции и надежностью. Крайне важно учитывать и высоту потолка при выборе конкретного вида подъемника. К сожалению, в большинстве гаражных помещений потолки довольно низкие, что не позволяет размещать там крупногабаритное подъемное оборудование. Иногда, если есть такая возможность, стоит достроить гараж в высоту дополнительно

При этом гарантируется и существенная экономия электричества. Среди разных видов подъемников наибольшим устойчивым спросом пользуются двухстоечные и одностоечные. Они экономят площадь, отличаются простотой конструкции и надежностью

Крайне важно учитывать и высоту потолка при выборе конкретного вида подъемника. К сожалению, в большинстве гаражных помещений потолки довольно низкие, что не позволяет размещать там крупногабаритное подъемное оборудование

Иногда, если есть такая возможность, стоит достроить гараж в высоту дополнительно.

Во внимание обязательно принимается скорость и высота подъема, уровень грузоподъемности, а также конструктивные характеристики

Помните, что это важное оборудование, поэтому стоит доверять только производителям с хорошей репутацией, опытом

Надежная установка – обязательное условие успешной и безопасной работы

Многих интересует, как устанавливать подъемник в гараже

Важно сделать прочный фундамент, хорошо армировать и залить его, надежно закрепить конструкцию. В противном случае, даже качественное оборудование может стать опасным, неэффективным

Минимальная высота опускания лап

Большое значение имеет нижняя точка опускания. Именно по ней и выбирают гараж с подъемником. Плоскость в нижней точке должна быть ровной. Минимальная высота опускания лам отличается у разных производителей. Однако стандарт есть: максимум в 110 мм и минимум в 95.

Определяем высоту потолка

Надо правильно рассчитать высоту потолка вместе с подъемником. Поднятый багажник в таком случае не учитывается. Вид оборудования тоже имеет значение. Когда модель имеет выдвижные лапы, надо вычесть из итоговой цифры высоту между днищем автомобиля и полом, это примерно 300 мм. Если подъемник эстакадный, в формулу добавляют высоту машины.

Обратите внимание на примерные параметры. Эстакадные подъемники составляют 440 см для внедорожника, а 3990 см для легкового авто. У модели с выдвижными лапами для внедорожника высота 410 см, а для легковой машины – 360 см

У модели с выдвижными лапами для внедорожника высота 410 см, а для легковой машины – 360 см.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.. Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции

Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Подъёмник для легкового автомобиля своими руками 2 простых варианта

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

• 3 стальных уголка 750×750×8 мм;
• редуктор червячный;
• стальная плита толщиной 10 мм;
• 2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
• крюк;
• трос толщиной 5 мм;
• две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Сборка подъёмного устройства

Самодельный подъёмник в автосервисную мастерскую собирается быстро и просто. Рабочий процесс состоит из 8 шагов:

• стальные гнутые уголки нужно закрепить на противоположных плоских стенках помещения так, чтобы капот легкового автомобиля оказывался под ними;
• на уголки необходимо установить стальную плиту и закрепить болтами М8;
• установить на плиту редуктор;
• закрепить шпонку на приводном редукторе вала;
• в плите просверлить отверстие и пропустить цепь, замкнуть в форме кольца;
• закрепить шпонку меньшего размера на выходном вале редуктора;
• просверлить в плите два отверстия, пропустить вторую цепь;
• первый конец приводной цепи зафиксировать на малой шпонке, второй оснастить крюком.

Используя профессиональные чертежи, ножничный подъёмник своими руками можно изготовить очень легко и быстро. Самодельный подъёмник в гараж имеет рычажную систему передач в виде ножниц. Рабочие моменты осуществляются гидравлическим приводом, работающим от электрического двигателя.

https://www.youtube.com/watch?v=7Yf_ApwwJgs

В процессе сборки конструкции мастер может столкнуться с рядом проблем относительно техники безопасности. Исключить падение, прогиб и поломку домкрата поможет правильный выбор материала для комплектующих деталей.

Гаражное подъёмное устройство собственной сборки должно обладать запасом грузоподъёмности и легко выдерживать вес авто в течение длительного времени.

При изготовлении оборудования следует установить стопорный механизм, с помощью которого изготовленный своими руками автомобильный подъёмник удерживает груз в случае возникновения нештатной ситуации. Периодически должен производиться технический осмотр и обслуживание резьбовых валов, несущих гаек, шлангов и цилиндров.

Настройка рабочих параметров устройства осуществляется следующим образом:

• удалить крепления, фиксирующие раму и двигатель автомобиля;
• подвести трос под мотор, набросить петли на крюк;
• перебирая цепь, натянуть трос, медленно поднять груз на нужную высоту;
• переместить двигатель на ремонтный стол.

Автомобильный подъёмник-опрокидыватель

Если отсутствует возможность оборудовать в гараже смотровую яму с подъёмником, механики рекомендуют устроить опрокидыватель-подъёмник для авто своими руками. Чертежи установки лучше заказать у профессионала. Изготавливается приспособление из листового металла и квадратного профиля с помощью сварки. Грузоподъёмная конструкция обладает прочностью, безопасностью и простотой в эксплуатации.

В качестве основного рабочего агрегата автоподъёмник-опрокидыватель содержит реечный, гидравлический или червячный домкрат. Пятка прибора с большими рёбрами жёсткости может наклонить авто весом 2.5 тонны на 45°. Для прочности платформа устройства с подвижными механизмами оснащается рёбрами жёсткости толщиной металла до 7 мм, уголками и квадратным толстостенным профилем. Из металла также изготавливается опорный гнутый уголок, нижняя площадка и опорный брус.

Изготовить механический опрокидыватель можно из набора необходимых компонентов:

• толстостенная квадратная труба 0,5×0,5 см или уголок с полкой;
• два пальца;
• четыре втулки;
• фрагменты металла для косынок.

Детали скрепляются между собой сваркой, кронштейны с шарнирами соединяются с платформой, после этого подъёмник готов к работе.

Как сделать подъемник для гаража своими руками: пошаговое руководство

Конечно, некоторым автолюбителям удобнее и кажется более надёжным починить свой транспорт самостоятельно, а это означает, что нужно сделать автомобильный подъемник своими руками. Можно сделать механический подъемник для автомобиля совсем с нуля, главное понимать идею конструкции и закупить качественные крепкие материалы, даже сделать подъёмник из профильной трубы вполне реально.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Так или иначе, такой вид работ проводится не очень часто, а автомобильных подъёмник – вещь совсем не дешёвая, поэтому не всякий увидит целесообразность в покупке такого дорогостоящего и малоиспользуемого оборудования. Можно, конечно, потратиться на поддержанный агрегат – это выйдет немного дешевле, чем самостоятельная сборка подъемника, но надёжность и уровень работы этой машины может быть сильно ниже, нежели у новой.

ПОСМОТРЕТЬ ВИДЕО

Сделать автоподъемник своими руками довольно непросто, но если делать всё следую определённой логике (место установки, материалы и детали подъемника, сборка и установка деталей), а также внимательно относится к деталям и работоспособности конечного результата, то всё может получиться.

Найдите точную схему и лучше всего позовите профессионала, потому что обычному автолюбителю работа такого уровня недоступна – любая ошибка в сборке, креплении или выборе деталей может привести к ужасным последствиям. Для лучшего понимания рекомендуем посмотреть видео.

ПОСМОТРЕТЬ ВИДЕО

Выбор места установки

Прежде чем переходить к сбору необходимых материалов, которые потребуются для того, чтобы собрать подъемник в гараж своими руками, необходимо определить место установки автомобильного подъёмника.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

В некоторых случая (например при изготовлении подъёмника-книжки, опрокидывающего автомобиль на 45%) намного рациональнее будет разместить ваш самодельный подъемник возле гаража. При желании изготовить ножничный самодельный подъёмник для авто, нужно задуматься о надёжном основании (недостаточно просто залить основание слоем бетона), не забывая про места про крепления. Процесс сборки и последующего монтажа всех частей подъемника

1. «Башмак» — эта деталь будет фиксировать домкрат. К металлическому листу приваривается штырь диаметром в 10-12 миллиметров таким образом, чтобы он в будущем беспрепятственно «ходил» по стойке;
2. Задняя балка – из четырёх уголков при помощи сварки собираем квадрат, в который потом помещается и приваривается металлический штырь;
3. Верхняя балка – собираем деталь из двух уголков, полосы металла и листа металла. Два уголка скрепляем между собой в своеобразную «букву П», к которой с одной стороны привариваем лист, сверху – пластину таким образом, чтобы получился прямоугольник. Сваркой к прямоугольнику присоединяем два домкрата с отверстиями для болтов. Эта часть будет выполнять роль стопора;
4. Приступаем к созданию площадки – загибаем борта стального листа, к которым впоследствии крепим полосу с отверстиями, на которой будет закреплена прорезиненная доска. Делаем направляющие и рёбра жёсткости снизу площадки и крепим её к верхней балке;
5. Два соединительных узла – фронтальный (две трубы, уголок и стержень) и задний (два листа металла, соединённые перпендикулярной металлической полоской).
6. Нижняя балка – четыре уголка свариваются в прямоугольник и скрепляются с помощью болта с гайкой М16 и сварки, после чего нужно скрепить соединительный узел и нижнюю балку;
7. Стойка – четыре уголка по 154 сантиметра свариваются и собираются с помощью прихваток в квадрат. Через полсантиметра после каждого из мест крепления просверливаем отверстия диаметром в два с половиной сантиметра. Затем нужно сделать ещё три отверстия таким образом, чтобы верхняя балка и штырь «башмака» свободно проходил между профилями.
8. Финальный штрих нашего автомобильного подъёмника – «пальцы», которые представляют из себя металлические загнутые пруты.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger
