Замена выключателей света с одной или двумя клавишами своими руками

Пошаговая инструкция по замене включателей

Рабочий процесс по замене включателя состоит из нескольких этапов. Начинается он с подготовки, потом переходит к демонтажу, разборке и установке нового.

Подготовка

Для начала необходимо подготовить все рабочие инструменты и материалы, которые потребуются. В базовый список входят:

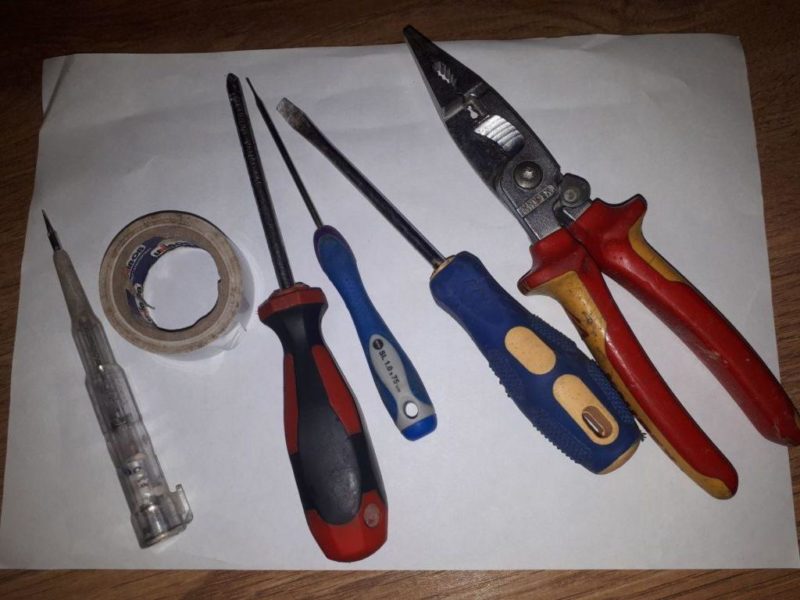

1. Инструмент для индикации напряжения.
2. Отвертки (лучше взять несколько крестовых и плоских).
3. Пассатижи.
4. Изоляционная лента.
5. Канцелярский нож.
6. Фонарик (удобнее будет работать с налобным).

Если необходимость замены вызвана неисправностью освещения в комнате, то для начала следует убедиться, действительно ли дело в выключателе. Для этого следует проверить работу электричества в других комнатах, исправность лампочки, патрона.

Описание процесса подключения

Теперь рассмотрим, как правильно подключить выключатель света с нуля. Схема подключения одноклавишного выключателя проста. Для того чтобы лампа загорелась, к ней подключают два провода — фазу и ноль. Для того чтобы свет можно было отключать, нужно один из проводов разрезать и в этот разрыв подключить устройство коммутации.

При замене ламп вы можете прикоснуться к токоведущей части патрона и получить удар электрическим током. Чтобы избежать этого, выключатель устанавливайте обязательно в разрыв фазного провода.

Независимо от способа монтажа, на практике это выглядит следующим образом.

1. Прокладывается основной кабель, который идёт от источника питания к светильнику. Он располагается по стене на расстоянии 150 мм от потолка.
2. Провод от выключателя проводят вертикально вверх.
3. В месте пересечения питающего провода и провода, идущего от выключателя, устанавливается соединительная коробка, в которой производят все необходимые соединения проводов.

Теперь можно приступать к сборке схемы. Проводку будем производить двухжильным кабелем. Для удобства выполнения этой операции, длину проводов, выходящих из коробки, делают такой, чтобы их концы выходили из неё сантиметров на 20, такой же длины делают провода, которыми будут подключаться остальные элементы схемы. Концы проводов зачищают от изоляции. Соединения выполняют в такой последовательности:

1. Разведите концы провода, идущего от сети так, чтобы они не касались друг друга. Подайте на этот провод напряжение и при помощи индикаторной отвёртки определите, где фаза. Обязательно нужно поставить метку, чтобы в дальнейшем не перепутать его с другими.
2. Отключаем питание.
3. Нулевой провод питающего кабеля соедините с одним из проводов, идущих к светильнику.
4. Фазный провод питающего кабеля соедините с любым из двух проводов, идущих от выключателя.
5. Соединяем два оставшихся провода (провод от выключателя и от лампы).
6. В произвольном порядке подключаем провода к выключателю.
7. Соединяем провода с патроном светильника. Желательно, чтобы провод, идущий от выключателя, подключался к центральному контакту патрона.
8. Подаём питание и проверяем работоспособность схемы. Если всё в норме, аккуратно укладываем концы и закрываем соединительную коробку.
9. Устанавливаем выключатель в монтажную коробку.

Основные требования к работе по замене электрооборудования

Существует ряд требований по ведению ремонтных работ электрооборудования. Их выполнение обеспечит безопасность всему рабочему процессу.

1. Главным требованием при работе с электрооборудованием есть обесточивание объекта, на котором необходимо установить выключатель. Для этого, самостоятельно либо прибегнув к помощи специалиста, отключают электричество от счетчика или щитовой.
2. После обесточивания помещения, необходимо проверить отсутствие электричества используя индикатор напряжения (индикаторную отвертку) либо контрольный осветительный прибор (контрольку).
3. Далее, производят демонтаж старого оборудования и установку нового.

Важно учесть, что каждый устанавливаемый прибор частично отличается по принципу монтажа согласно своим отличительным особенностям

Замена на звуковое устройство

Прежде всего необходимо ознакомиться с разновидностями звуковых (хлопковых) переключателей. Они встречаются двух видов:

• Звуковой выключатель, который монтируется на место старого переключателя.
• Звуковой выключатель, который встроен внутрь осветительного прибора или же человек сам его туда устанавливает.

Монтаж первого типа устройств не вызывает сложностей. Достаточно демонтировать старую конструкцию и установить новую, алгоритм не имеет принципиальных отличий с заменой других разновидностей переключателей. Однако перед работой лучше ознакомиться с сопроводительной документацией, поскольку модели непрерывно совершенствуются, что может стать причиной новых требований, предъявляемых к установке.

Чтобы подключить вторую разновидность, вовсе не обязательно демонтировать старый выключатель. Такие конструкции предпочтительнее всего устанавливать в рабочем кабинете или гостевой комнате. Для беспрерывной работы конструкции выключатель на стене всегда должен быть во включенном положении.

На этапе планирования нужно найти наиболее подходящее место для установки хлопкового переключателя в осветительном приборе. Такие конструкции оснащены парным количеством проводов, которые необходимо последовательно подключать непосредственно к осветительному прибору и электрическим коммуникациям. Как только устройство было установлено, нужно правильно настроить его чувствительность на оптимальный уровень звука.

Существует много видов выключателей, которые изготовлены в разных дизайнерских решениях. Однако они имеют практически одинаковые конструктивные характеристики, процесс установки и демонтажа практически одинаков. Особые требования к конкретному устройству должны быть описаны в сопроводительной документации.

Демонтаж

Демонтаж старого

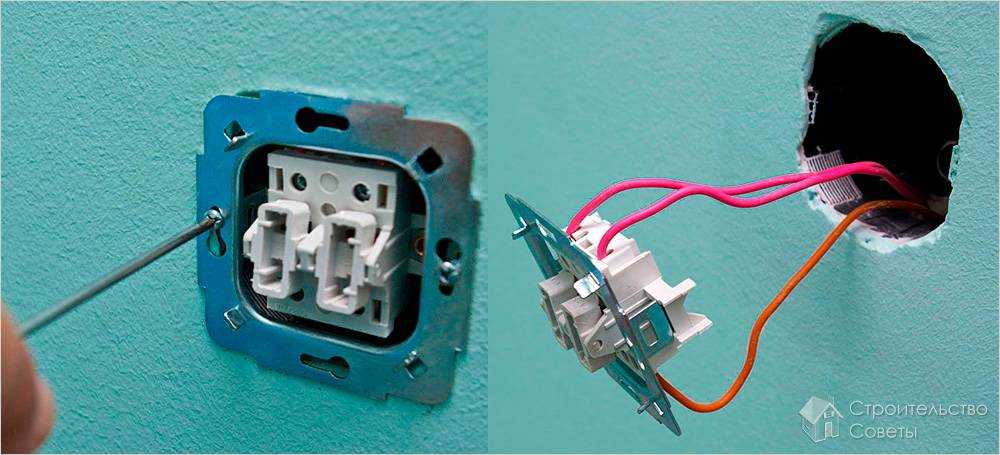

Сначала убираются клавиши выключателя. Делается это обычно просто: надо только поддеть их и аккуратно снять.
Двойные клавиши надо убирать по очереди.
После того как клавиши демонтированы, следует снять внешнюю часть коробки, которая служит декоративным украшением для выключателя. Она, как правило, демонтируется так же легко, как и сами клавиши. Достаточно поддеть ее отверткой и потянуть на себя.
После съема декоративной части мастер увидит винты, с помощью которых прикручен сам выключатель. С помощью отвертки винты надо вывернуть.
Выключатель вынимается из проема.
После демонтажа выключателя мастер увидит проводки. Их надо тоже отсоединить

При этом важно запомнить, в каком порядке и на каких местах они были установлены.
Провода следует заизолировать. После того, как все манипуляции закончены, можно даже включить рубильник

Провода в таком состоянии не опасны.

Подготовка к замене

Перед началом замены двухклавишного выключателя на одноклавишный, необходимо выполнить несколько шагов подготовки.

1. Инструменты: Убедитесь, что у вас есть необходимые инструменты для выполнения работ. Для замены выключателя понадобятся отвертка, отвертка-тестер или мультиметр, а также плоскогубцы.

2. Безопасность: Перед началом работы, убедитесь, что отключили электрическую цепь, связанную с выключателем. Это необходимо сделать, чтобы предотвратить возможные поражения электрическим током.

3. Проверка: При помощи отвертки-тестера или мультиметра проверьте отсутствие напряжения на двухклавишном выключателе. Удостоверьтесь, что электрическое подключение выключателя неактивно.

4. Заметки: Для исключения путаницы и ошибок, рекомендуется сделать фотографии предыдущего подключения двухклавишного выключателя или составить схему его подключения. Это поможет вам при подключении нового одноклавишного выключателя.

5. Покупка замены: Перед покупкой нового одноклавишного выключателя, убедитесь, что он подходит как по размеру, так и по цвету. Выключатель должен быть совместим с вашей электрической системой и величиной тока.

Подготовка к замене – важный этап, который позволит убедиться в вашей готовности к выполнению работ. Не пренебрегайте предварительными действиями, чтобы избежать возможных проблем и уверенно продолжить процесс замены выключателя.

Основные требования при замене электрического оборудования

Одно- и двух-клавишные выключатели

Прежде чем приступать к выполнению работ, требуется ознакомиться с основным рядом требований по ведению ремонта электрического оборудования. Их строгое соблюдение будет гарантией безопасности всего рабочего процесса.

Самое важное условие – приступая к работе с электроприборами, требуется предварительно обесточить помещение.
Не достаточно просто обесточить, нужно с помощью индикаторной отвертки убедиться, что на выходе отсутствует напряжение.
Лишь после соблюдения первых двух требований можно приступать к демонтажу старых электротехнических конструкций и установке новых.

Как перенести – инструкция

Предположим, перед нами стоит задача иного рода – по каким-либо соображениям, необходимо поменять место базирование прибора, активирующего освещение в комнате. Тогда в первую очередь надо задуматься о том, что кроме отвёртки понадобятся ещё кое-какие инструменты.

В первую очередь это касается спрятанной в стену проводки. Перенос выключателя здесь подразумевает долбление канала для кабеля и высверливание нового гнезда для прибора. Поэтому дополнительно понадобятся перфоратор с канальной лопаткой, а также коронка по бетону для перфоратора. Потребуется и новый кабель, двухжильный с сечением проводов 1,5 мм, а также канцелярский нож для удаления изоляции. Ну и под конец пригодится шпаклёвка для заделывания канала. Составим список:

• перфоратор с лопаткой и коронкой,
• кабель 2х1,5 мм (метраж в зависимости от длины переноса),
• канцелярский нож,
• шпаклёвка и мастерок для шпатлевания.

Приготовив всё необходимое, начинаем процесс.

1. Удаляем выключатель по ранее описанному алгоритму.
2. Отмечаем новое место, которое запланировали для нашего прибора, а также прочерчиваем линию кабеля по кратчайшему пути. Для этих целей используем простой карандаш.
3. Штробим перфоратором канал для проводов.
4. Высверливаем гнездо для выключателя.
5. Вытаскиваем стакан под наш прибор со старого места и вставляем в новое.
6. Подсоединяем к освобождённым концам старых проводов новый кабель, при этом автомат должен быть отключён.

   Здесь необходимо учитывать, что к выключателю всегда подходит один питающий фазовый провод от щитка, а отходит такой же – к светильникам. Поэтому нужно к силовой линии подсоединить коричневый провод, а к линии светильников – синий, чтобы не запутаться.

7. Укладываем кабель в проделанный канал. Замазываем шпатлевкой.
8. Устанавливаем выключатель по ранее описанному алгоритму.

При подсоединении прибора на новом месте коричневый провод используем, как подводящий, а синий – как выходящий.

В случае с открытой проводкой всё гораздо проще: после разъединения питающего автомата выключатель откручивается от стены, отсоединяется от кабеля и прикрепляется в другом месте. Затем проводят недостающие жилы. Кабель обычно прячут в декоративный короб. В конце процесса провода подсоединяют к выключателю.

Демонтаж

Делая ремонт в квартире своими руками, на этапе замены выключателей обратите внимание на правила безопасности. В первую очередь на распределительном щите отключите автомат защиты, от которого запитывается группа освещения с выключателем, подлежащем демонтажу

Обесточив цепь, вы исключите возможность поражения электрическим током.

На выключателях старого образца для скрытой проводки крепежные болты находятся на лицевой панели и легкодоступны. В новых моделях они находятся под клавишами кнопок переключения, которые просто поддеваются отверткой и удаляются. Открутив винты крепления и сняв верхнюю крышку, вы увидите конструкцию выключателя, зафиксированную в цилиндрический каркас.

Убедитесь в отсутствие напряжения на контактах, используйте индикаторную отвертку (сейчас их много различных видов с приложенными инструкциями). Современные отвертки с источниками питания при контакте с фазой выдают световую индикацию и акустический сигнал.

В классическом варианте при контакте с клеммой большой палец надо держать на верхней части ручки, где предусмотрен контакт для обеспечения контрольной цепи. Если индикаторная лампа отвертки на одном из контактов будет светиться, на распределительном щите автомат защиты не выключен.

Выключите переключатель нужной группы, при отсутствии напряжения на клеммах снимаемого выключателя приступайте к дальнейшим действиям.

Открутите два винта раздвижных планок, фиксирующих каркас выключателя в настенном гнезде. Открутите винты на клеммах, освободив провода; если концы имеют горелую изоляцию, откусите этот участок кусачками. Отметьте фазный провод, загнув его, или приклейте изоленту для удобства дальнейшего подключения.

Выключатели для открытой проводки демонтируются по такой же методике, разница в том, что они не имеют фиксирующего механизма с раздвижными планками. Затем выкручиваются шурупы, прижимающие конструкцию выключателя к стене.

Демонтаж старого устройства своими руками

В первую очередь, нужно демонтировать старый выключатель. Это делается по приведенному алгоритму.

Для снятия потребуются отвертка-индикатор, плоская и крестовая отвертки, изолента, канцелярский нож и переносной светильник.

Как разобрать выключатель света в квартире

Работа по демонтажу выключателя выполняется в следующей последовательности:

• отключить подачу электроэнергии;
• удаление клавиш при помощи отвертки;
• снятие внешней декоративной панели;
• откручивание винтов, на которых крепится выключатель;
• удаление выключателя из коробки;
• отсоединение проводов.

Как снять со стены короб

Демонтаж выключателя требует удаления корпуса. Они бывают двух видов – винтовые и зажимные. Винтовые изделия крепятся при помощи винтов. Убрать такую панель можно отверткой. Также существуют зажимные рамки. Они крепятся на зажимы, которые просто отгибаются.

Демонтаж старого выключателя

Для снятия старого устройства, необходимо сначала демонтировать защитную крышку. Она фиксируется двумя винтами, которые находятся по бокам или под кнопкой. Если крепления под кнопкой, то ее нужно снять, слегка поддев отверткой или пальцами.

Одноклавишный включатель установлен в подрозетник и удерживается там распорными лапками. В конструкции есть винтовые зажимы с подключенными проводами

Перед демонтажом важно разобраться, по какой жиле идет фаза. Для этого используется индикатор

Чтобы определить фазу, нужно включить напряжение, поэтому важно быть максимально осторожным.

После этого на автомате необходимо выключить напряжение и продолжить снятие:

1. Открутить элементы фиксации распорных лапок.
2. Вытащить выключатель из подрозетника.
3. Отсоединить провода: сначала фазный, потом другой.

Поэтапное снятие выключателя в квартире

Внутренний выключатель обладает простой конструкцией с одной или несколькими клавишами, его снятие проводится в несколько шагов:

1. На автомате отключается подача электроэнергии в квартиру.
2. Клавиши аккуратно поддеваются отверткой или другим подобным предметом, демонтируются.
3. Снимается рамка включателя.
4. Потом нужно открутить шурупы, которые фиксируют устройство в стене.
5. Вытащить выключатель из подрозетника.
6. Отсоединить провода.

Чтобы не возникло проблем с подключением нового устройства, нужно сфотографировать, как подключаются провода к старому.

Работа с проводкой

Прежде чем сменить выключатель на новый, необходимо убедиться в том, что проводка исправно работает и произвести ее подготовку. В некоторых помещениях используют скрытый вариант проводки, когда выключатель устанавливается в специальный короб. Также есть открытая проводка с накладными изделиями.

При демонтаже старого выключателя проверяется фазный провод, важно его не перепутать. Если на поверхности провода есть даже небольшие повреждения, их лучше закрыть изолентой

Монтаж нового выключателя

Чтобы заменить конструкцию выключателя света на новую, нужно действовать таким образом:

1. Концы проводов зачистить на 10-15 мм от изоляции. Для этого используется канцелярский нож или специальный инструмент.
2. Очищенные провода вставить в отверстия контактов нового выключателя. Ранее обозначенный фазный провод вставляется в отверстие, которое маркируется на устройстве как L1. Нулевой провод вставляется во вход L2.

1. После этого нужно зафиксировать провода, затянув винт контакта. Для проверки плотности затяжки можно слегка потянуть провод, он при этом должен остаться на месте.
2. Включатель вставляется в подрозетник, фиксируется внутри раздвижными планками.
3. Дальше вставляется рамка выключателя, прикручивается винтами.
4. Последним этапом станет установка клавиш. Они обычно крепятся на специальные зажимы.

После установки нового устройства на автомате включается подача электричества в дом, проверяется работоспособность.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

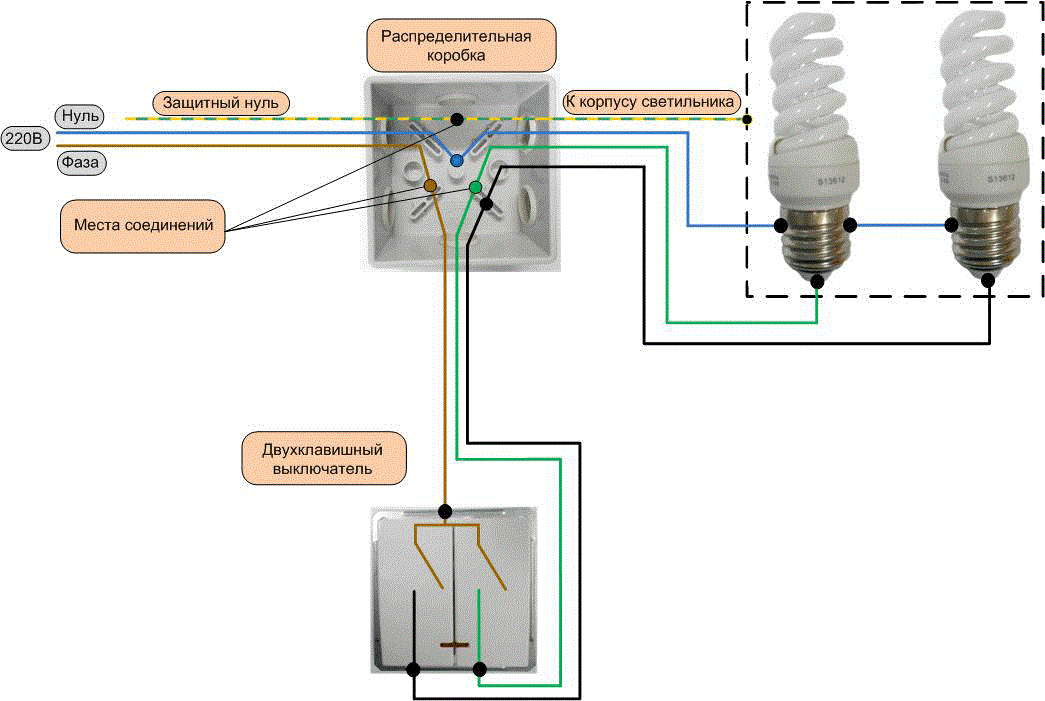

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

Что значит “L” на выключателе

Обозначения на выключателях света, в зависимости от производителя, могут сильно различаться. В связи с этим довольно часто меня спрашивают: Что означает L на выключателе или другие маркировки контактов – L1, L2, L3, стрелки, цифры и т.д.

Чтобы ответить на этот вопрос давайте вспомним принцип работы выключателя и рассмотрим схему его подключения , на примере одноклавишного выключателя.

Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода .

Первый, назовем его «А» , идёт к выключателю из электрощита и всегда находится поднапряжением .Второй, назовем его «B» , идёт от выключателя к светильнику.

Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.

Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.

Обозначение « L », на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.

Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».

В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.

Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.

Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.

При определении назначения контактов, например, двухклавишного выключателя работает та же логика , давайте рассмотрим его схему.

При подключении двухклавишного выключателя используется три провода , которые доступны при монтаже в подрозетнике, это:

«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.

«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.

«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.

Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.

Контакт L – это всегда место для подключения фазного провода.

Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.

Определить, какой из проводов отвечает за включение какого из светильников , без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.

Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.

Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.

Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.

Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.

Правила безопасности при работе

Хоть замена выключателя является несложной задачей, но остается максимально опасной. Допущенные ошибки могут привести к возгоранию, выходу из строя осветительной техники или даже удару током человека, проводящего работы.

Основные правила безопасности:

1. Отключение электричества. Случайно задеть оголенный провод может каждый, поэтому перед работой обязательно отключается автомат квартиры.
2. Изучение инструкции. Выключатели производят по стандартам, но иногда встречаются уникальные варианты с другими схемами подключения. Перед установкой обязательно нужно прочитать инструкцию.
3. Защитная одежда. Обязательно должны быть резиновые перчатки. Также не лишними будут защитные очки и специальные ботинки.

Ремонт выключателя

Не всегда старый выключатель нужно выбрасывать и менять на новый. Иногда достаточно его отремонтировать. Устройство выключателя довольно простое и починить его в случае поломки можно без особого труда. Если разобранный выключатель внимательно рассмотреть, то можно понять, что основную функцию в нём выполняет контактная пара, которая силой механического воздействия перемещается из одного положения в другое. В одном положении электрическая цепь соединяется, в другом – разъединяется.

Необходимые инструменты и материалы

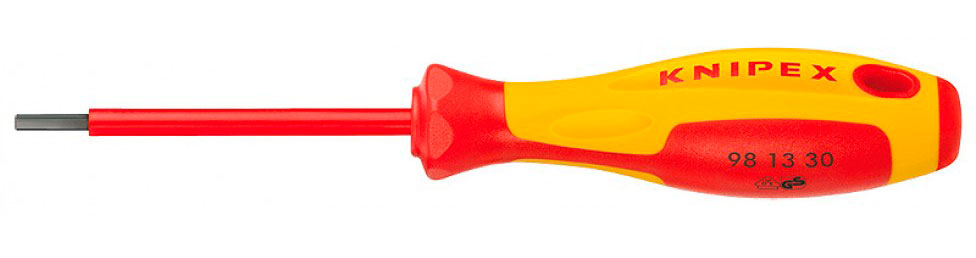

Для разборки и сборки выключателя понадобится только один инструмент – отвёртка с плоским шлицом, размер которого 3–5 мм. Для зачистки контактов нужен кусок наждачной бумаги с мелким зерном или надфиль.

Как разобрать выключатель

Процесс разборки выключателя был описан выше. Для удобства приведём его здесь ещё раз.

Современные выключатели состоят из неразборного цоколя, который в случае повреждения просто меняется.

Чистка контактов

Если выключатель работает нестабильно (то включает, то не включает лампу), вероятнее всего, причина кроется в подгоревших контактах. При внимательном осмотре такие контакты могут оказаться слегка обугленными или даже оплавленными. Происходит это оттого, что провод недостаточно жёстко закреплён в клеммнике. Другой причиной может быть скачок напряжения в сети в момент включения. Лампа слишком большой мощности также может со временем вызвать повреждения на контактах. Как бы там ни было, контакт нужно восстановить, тогда он будет и дальше исправно служить. Для этого его зачищают мелкой наждачной бумагой до появления равномерного металлического цвета.

Иногда проводник может оказаться лужёным, т. е. обработанным оловом. Тогда вместо наждачной бумаги лучше воспользоваться мелким напильником – надфилем.

Другие возможные неполадки и способы их устранения

Иные неполадки с выключателями происходят редко. Но бывают случаи, когда внутрь выключателя попадает инородное тело или какой-нибудь мусор. Например, во время ремонта. Тогда его нужно разобрать и тщательно очистить от всего лишнего, желательно продуть пылесосом цоколь. Как правило, после этого работа выключателя снова налаживается.

Как собрать выключатель

Сборка происходит в обратном порядке. Если ремонт проводится впервые, можно раскладывать запчасти на столе в порядке разборки или фотографировать поэтапно. При ремонте одноклавишного выключателя расположение проводов не имеет значения. Но если в нём две или три клавиши, то во избежание путаницы входящую жилу лучше сразу пометить маркером. Им же можно пометить и место её подсоединения.

Проверить результат ремонта можно уже после установки цоколя в подрозетник. Для этого нужно включить питание сети на щитке и протестировать выключатель. Если он работает в нормальном режиме, можно завершать сборку, устанавливать защитный корпус и клавишу.

Видео: ремонт и замена выключателя

Приступая к работе по замене выключателя осветительных приборов, необходимо позаботиться о мерах безопасности. Нужно помнить, что электрический ток способен причинить ущерб здоровью и представляет опасность для жизни. Необходимо соблюдать главное правило охраны здоровья, которое заключается в том, что монтаж должен происходить только при отключённых от сети питания приборах.

Для замены электропроводки или по причине какой-либо неисправности порой необходимо снять выключатель света. Работа эта несложная в исполнении, но требующая внимательности и четкого следования правилам

Особое внимание следует уделить безопасности, обесточив электрическую сеть в квартире или частном доме перед тем, как снять выключатель

Подключение неправильным кабелем

Как это не странно, но до сих пор многие прокладывают
линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об
обратном.

Мало того, выбирают сечение этого провода какое попало,
от 0,5мм2 до 1,0мм2.

Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.

Поэтому запомните раз и навсегда – кабель для подключения
освещения в квартирах должен быть:

трехжильным

сечением не менее 1,5мм2

марок ВВГнг-Ls или NYM

Многие спросят, зачем нам трехжильный кабель, если все
светильники в квартире будут пластиковыми и подключать там провод заземления
попросту некуда?

В ПУЭ и на этот счет имеется соответствующий пунктик
7.1.70

Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

Некоторые электрики советуют незадействованный третий
заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы
и ноля. Примерно следующим образом.

В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.

Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.

И применение трех жил здесь обязательно.

Замена одноклавишного выключателя

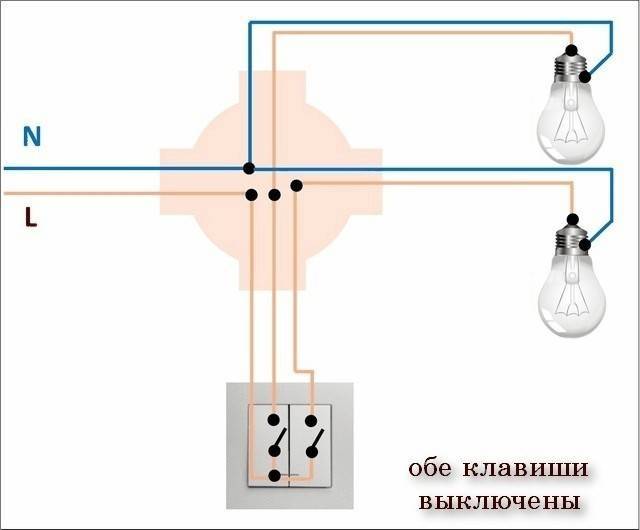

Специалисты ее считают самым простым вариантом снятия/установки. Схема подключения светильника через одноклавишный выключатель изображена на рисунке.

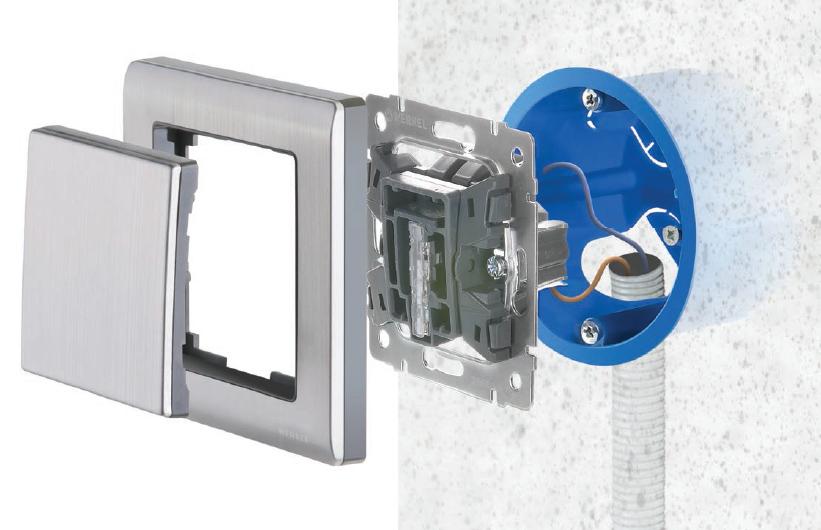

Но все же важно учитывать ряд действий, и тема дня как поменять выключатель отпадет сама собой. Что бы демонтировать  выключатель света необходимо последовательно выполнять:

снятие клавиш с использованием отвертки;

снятие клавиш с использованием отвертки;

• снятие декоративной накладной рамки;
• выкручивание фиксирующих к подрозетнику шурупы;

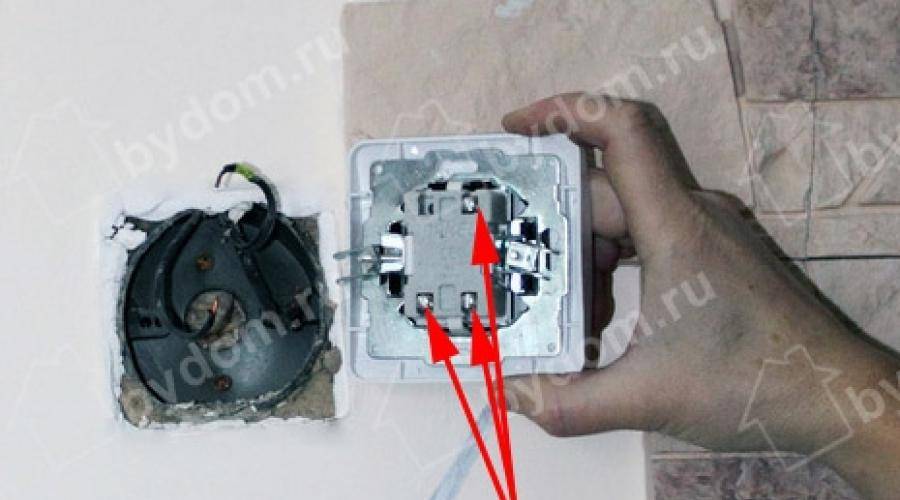

• изъятие освободившейся внутренности выключателя с проводами;
• отсоединяем провода от старого выключателя, открутив винты и вынув провода выключателя.

Установка нового выключателя взамен старого осуществляется обратной последовательностью выше перечисленных действий.

1. Место работы должно быть обязательно обесточено;
2. Проверяем целостность изоляции на проводах;
3. Подготавливаем новый выключатель к монтажу;
4. Подгоняем необходимую длину проводов;
5. В случае необходимости зачищаем провода от изоляции;
6. Подсоединяем провода к выключателю;
7. Проверяем качество затяжки контактов;
8. Еще раз проверяем правильность собранной схемы;
9. Устанавливаем внутренности выключателя в подрозетник;
10. Выставляем выключатель по уровню;
11. Прикручиваем выключатель с помощью шурупов к подрозетнику;
12. Устанавливаем декоративную накладу и клавиши выключателя на место.

После установки, проверяем проделанную работу включив подачу электричества.

Правила безопасности при работе

Хоть замена выключателя является несложной задачей, но остается максимально опасной. Допущенные ошибки могут привести к возгоранию, выходу из строя осветительной техники или даже удару током человека, проводящего работы.

Основные правила безопасности:

1. Отключение электричества. Случайно задеть оголенный провод может каждый, поэтому перед работой обязательно отключается автомат квартиры.
2. Изучение инструкции. Выключатели производят по стандартам, но иногда встречаются уникальные варианты с другими схемами подключения. Перед установкой обязательно нужно прочитать инструкцию.
3. Защитная одежда. Обязательно должны быть резиновые перчатки. Также не лишними будут защитные очки и специальные ботинки.

Возможные ошибки

Для того чтобы без повреждений снять клавишу и другие элементы с выключателя света, следует учесть следующие возможные ошибки:

1. Спешка, не соблюдение инструкции и желание, как можно скорее разобрать переключатель, может привести к повреждению клавиши, панели или корпуса. Если один из этих элементов треснет, потребуется замена всего устройства.
2. Пренебрежение требований правил безопасности. Если не отключить подачу напряжения, при нечаянном контакте с токопроводящими частями можно получить поражение электрическим током.
3. Отсутствие опыта проведения подобных работ может привести к порче устройства.

Видео-инструкция по разбору различного типа переключателей:

Коротко о главном

Для того чтобы правильно снять переключатель, для начала следует обесточить электросеть, определить его разновидность, понять, каким способом он установлен и какова его электросхема. В большинстве случаев в частных домах устанавливаются следующие его виды:

• Клавишные.
• С розеткой.
• С поворотной ручкой.
• Сенсорные.

Как поменять выключатель света с одной клавишей

Схема установки одноклавишного выключателя для открытой проводки

Демонтаж и монтаж такого вида конструкций считается самым простым. Демонтировать одноклавишный выключатель требуется в следующей последовательности:

1. Снять клавишу с помощью отвертки или любого другого плоского предмета.
2. Снять декоративные накладные рамки.
3. Шурупы выкручиваются из фиксирующего подрозетника.
4. Из стены извлекаются все внутренности электротехнической конструкции и провода.

При установке новой конструкции алгоритм идентичен, только все действия выполняются в обратной последовательности.

Возможные ошибки

При установке выключателя света своими руками нередко допускаются такие ошибки:

• Использование неподходящего по параметрам кабеля. Современные требования предполагают монтаж 3-х-жильного проводника сечением 1,5 мм² подходящих марок. Если заземления нет, то третью жилу можно подключить к УЗО.
• Проведение через переключатель нулевого, а не фазного провода. В результате светильник всегда будет под напряжением, что сделает обслуживание опасным.
• Отсутствие запасной длины проводника в месте соединения. Это ухудшает условия для ремонта и не соответствует правилам ПУЭ.
• Неправильное положение включателя – когда отключение идет вверх, а включение вниз. Это нарушает принятые стандарты эксплуатации бытового электрооборудования и технику безопасности.

Видео-инструкция подключения проходного включателя света:

Коротко о главном

Включатель света замыкает и размыкает электроцепь прибора освещения при нажатии на клавишу. Состоит он из наружной панели и клавиши, крепления и рабочего механизма. Принцип действия основан на соединении/разъединении неподвижных контактов приводным механизмом.

При выборе нужно учесть классификацию переключателей по конструкционным особенностям и способу управления. Перед установкой требуется правильно подобрать место монтажа в соответствии с электромонтажными правилами.

Чтобы грамотно подключить выключатель света, следует учесть такие аспекты:

• Общая схема монтажа.
• Правила установки моделей накладного типа.
• Особенности монтажа моделей скрытого вида.
• Специфику подключения переключателя проходной модификации.
