Способы использования индикаторной отвертки со светодиодом

Рекомендации электрика

Бесконтактные отвертки очень чувствительны, она может реагировать и на фазу и на нейтраль, хотя реальное напряжение будет только в одном проводе. Поэтому для обычного электрика такая отвертка не нужна. Тем ни менее, она может помочь в проверке качества экранирования кабелей и отсутствии излучения.

В таких приборах существует три позиции переключателя. Две предусмотрены для осуществления дистанционного действия. В случае случайного прикосновения отверткой в этом режиме к токонесущей части провода, то вся электронная часть, состоящая из транзисторов и светодиода, выгорит.

Электроприборы окружают человека в повседневной жизни. Рано или поздно в любой электрической системе возникают проблемы и неполадки. Не всегда эти проблемы стоят того чтобы приглашать опытного электрика, некоторые поломки можно устранить самостоятельно. Однако, что иметь возможность отыскать неисправность в сети обязательно потребуется специальный инструмент, который стоит, приобрети заранее.

Зачем нужна индикаторная отвертка

Индикаторная отвертка показывает различные повреждения в электрических цепях переменного тока. В зависимости от конструктивных особенностей такого инструмента, можно выполнять различные задачи:

• Определять фазу
• Выявлять обрывы в цепи
• Обнаруживать места повреждения проводника
• Уточнять полярность источников постоянного напряжения
• Бесконтактным способом определять места расположения проводки в стене

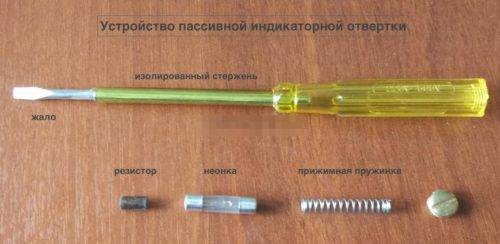

Отвертка индикаторная представляет собой обыкновенный инструмент, который оснащен лампочкой для определения наличия фазы в цепи. Основными составляющими устройства являются такие элементы:

1. Рукоятка. Она изготовлена из диэлектрических материалов
2. Жало. Конструкция жала имеет плоскую форму, что позволяет вывинчивать крепёжные элементы соответствующего типа
3. Стержень в изолированной оболочке. При прикосновении к оголенным проводам по металлическому стержню начинает протекать ток, поэтому во избежание поражения человека электрическим током, данная часть изделия изолируется
4. Резистор. Этот элемент располагается во внутренней полости рукоятки, и служит для снижения величины тока до безопасного значения
5. Индикаторная лампочка. Это световой индикатор, который показывает наличие фазы в цепи. При измерении фазного провода индикатор начинает светиться
6. Пружинка. Располагается внутри рукоятки, и служит одновременно прижимным устройством и контактом, соединяющий индикатор и контактную пластину
7. Контактная пластина. Находится на торцевой части рукоятки. При прикосновении рукой к пластине проверяется наличие фазы в цепи

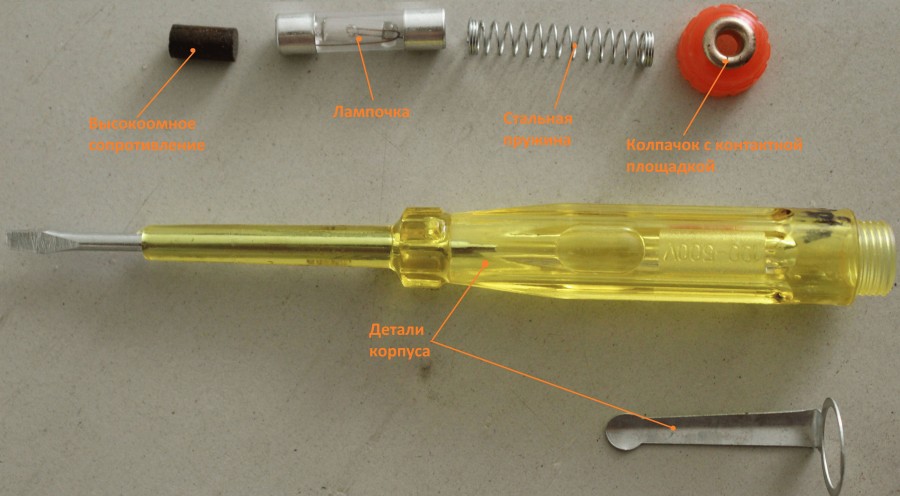

Конструктивные элементы пробника

Это интересно! Чтобы проверить наличие фазы или нуля в цепи, нужно прикоснуться жалом отвертки к оголенному проводнику или контакту в розетке, а к контактной пластине дотронуться пальцем. Именно так проводится правильное измерение наличия фазы в цепи обычными пробниками.

Рассматриваемые изделия применяются при проведении электромонтажных работ, но больше всего они популярны среди электриков, занимающихся ремонтными работами в доме или квартире. Благодаря этому инструменту можно не только проверить напряжение, но еще и определить место повреждения проводки. Однако для этого понадобится воспользоваться более совершенной моделью индикатора.

https://youtube.com/watch?v=nBy1wNpZxKo%3F

Блиц-советы

1. Осмотр на предмет механического повреждения провода следует проводить, начиная с места выхода из стен, именно там он, как правило, переламывается.
2. Все токонесущие части проводников должны иметь надёжную изоляцию, а контакты розеток смонтированы в корпусе так, чтобы к ним не было возможности случайного прикосновения открытыми участками тела.
3. Для домашнего использования вполне достаточно обзавестись контрольной лампой и отверткой с индикацией, их стоимость не значительна. Для искушенного в электричестве человека подойдёт более дорогой прибор – мультиметр, так как имеет широкий спектр измеряемых величин.

Устройство и принцип действия индикаторной отвертки

В корпусе рукоятки находится резистор сопротивления, понижающий силу тока до минимальной, безопасной для человека величины.

За ним идет непосредственно индикаторная лампа, прижимная токопроводящая пружина и контактная пластина.

Принцип работы простейшей индикаторной отвертки заключается в прохождении тока через жало и элемент индикации с последующим его уходом через тело мастера, которое является заземлением.

В этом случае человек пальцем замыкает цепь, за счет чего и происходит загорание лампочки.

Такая отвертка устроена максимально просто, но и сфера ее применения ограничена.

Таким инструментом можно лишь определить фазу и ноль, да и то последний — методом исключения.

Более широким функционалом обладают варианты со встроенными элементами питания.

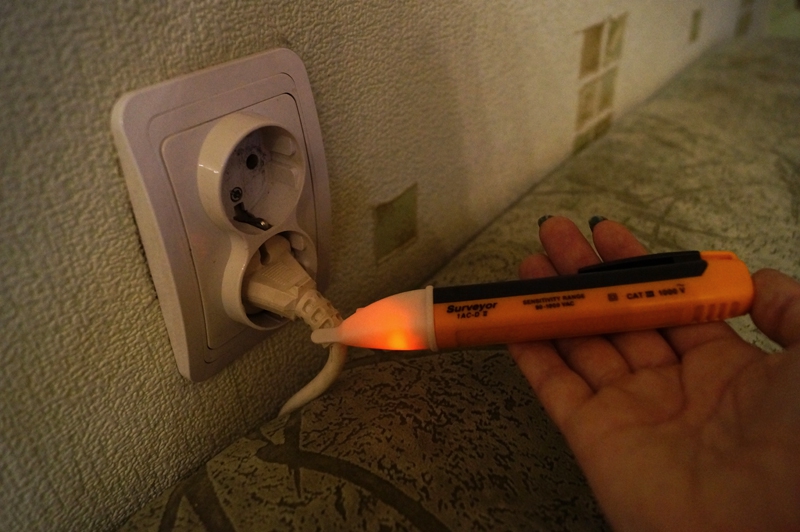

Они позволяют определять наличие тока в проводнике, не касаясь его жалом.

Для поиска скрытой электропроводки отвертка детектор со встроенным элементом питания также подходит.

Как известно, проводник, находящийся под напряжением, излучает электромагнитное поле.

Именно это поле и улавливает детектор, но точность поиска оставляет желать лучшего.

В любом случае перед использованием любого измерительного устройства необходимо проверить его на работоспособность.

Что из себя представляет

Для того чтобы применять любой инструмент по назначению, необходимо понимать его устройство и принцип работы. Это же относится к индикаторным (сигнальным) отверткам. Они внешне напоминают обычные модели. Но при этом на ней имеется индикатор, отражающий наличие тока в цепи. Именно он и дал название этому устройству. Индикаторная отвертка может заменить собой мультиметр. При этом она обойдется в разы дешевле, чем измерительный прибор. Простыми словами данное изделие – индикатор напряжения, изготовленный в виде обычной отвертки. Сегодня такие изделия выпускаются в большом разнообразии. При этом для них всех характерен общий принцип работы.

Обратите внимание! Несмотря на единый принцип работы, такие изделия могут различаться между собой формой исполнения, а также устройством. Рассмотрим строение стандартной и самой простой индикаторной отвертки

Строение индикаторной отвертки

Здесь имеется достаточно простое строение:

• жало, которое выступает в качестве проводника;
• тиристор. К нему подключается жало. Этот элемент предназначен для понижения силы тока до уровня, который будет безопасным;
• светодиод. Он располагается после тиристора. Светодиод подсоединяется к контактным полям, что размещены на торце отвертки.

Все элементы индикаторной отвертки занесены в прозрачный корпус из пластика. Благодаря его прозрачности человек может легко видеть свечение светодиода, также спрятанного под пластиковым корпусом. Такое строение характерно для самого простого и дешевого индикатора напряжения. С помощью него можно определить рабочую фазу. При этом ноль в данной ситуации ищется путем исключения. Теперь рассмотрим более детально, как следует работать с такой отверткой.

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

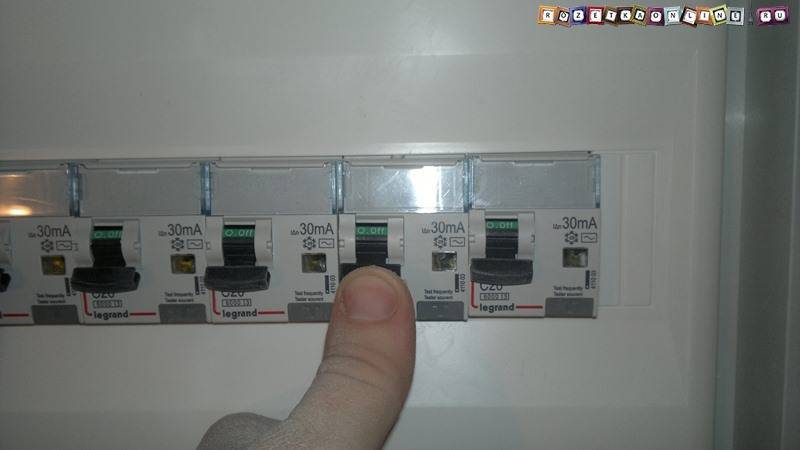

1. Отключить питание от электросети автоматом;
2. Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
3. Подать питание в электросеть;

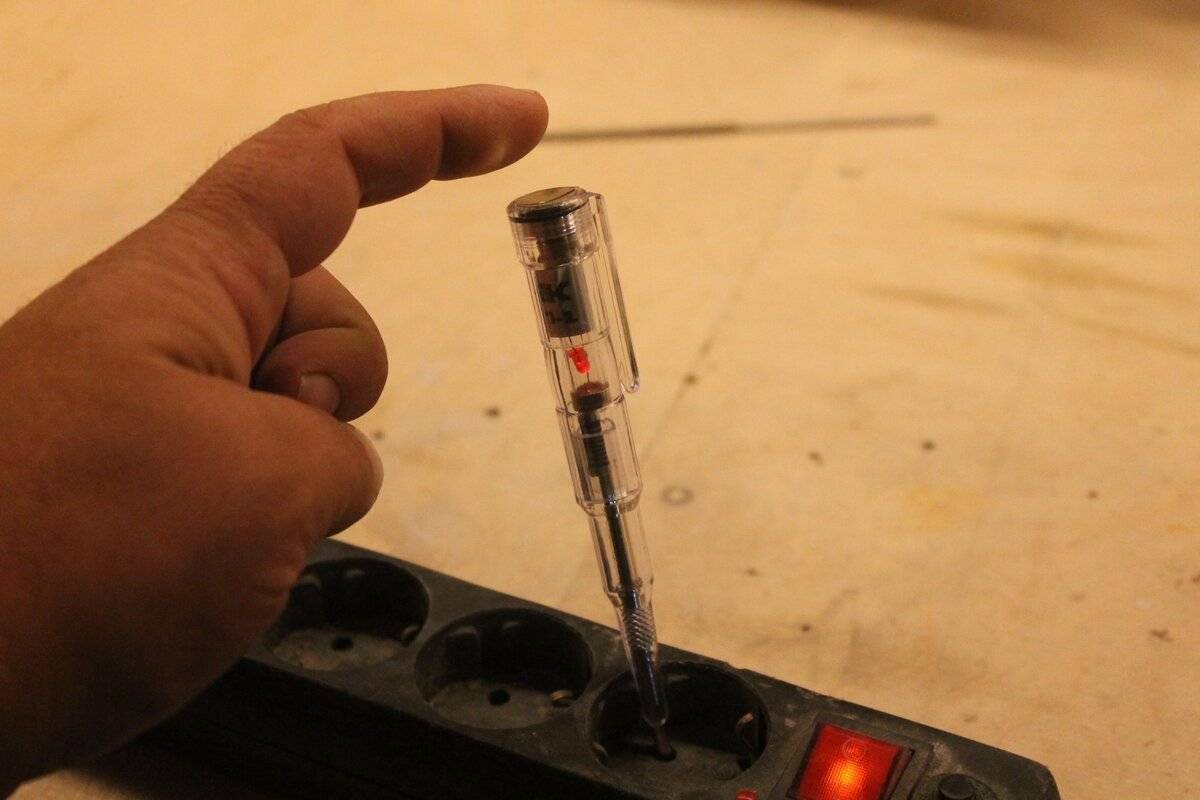

4. Прикоснуться жалом пробника к концу испытываемого проводника;
5. Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
6. Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

1. Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
2. Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

• Более 100 В — найдены фаза и ноль;
• Более 160 В — найдены фаза и заземляющая линия;
• Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Критерии выбора изделий

При выборе тестера учитывают такие его характеристики, как:

• Форма жала – жало устройства должно быть плоским и прочным. Это позволит не только измерять напряжение, но и откручивать различные винты на клеммниках, монтажных коробах для проводки;
• Материал – корпус тестера должен быть изготовлен из устойчивого к ударам пластика;
• Удобства использования – приспособление должно хорошо лежать в руке, иметь клипсу для крепления его на лацкане кармана;
• Функционал – наиболее удобны модели, имеющие такие дополнительные функции, как «прозвонка», определение величины измеряемого напряжения;
• Способ оповещения о наличии напряжения – с помощью звука из встроенного динамика или срабатывания небольшого светодиода, неоновой лампочки;
• Наличие дисплея – небольшой монохромный дисплей позволяет отображать значение напряжения;
• Стоимость – для бытовых нужд используют простые модели стоимостью до 100 рублей. Опытные электрики применяют более дорогостоящие и надежные тестеры стоимостью до 300-400 рублей.
• Производитель – наиболее популярны и надежны изделия производства таких брендов, как Yato, Wortex, Stanley, IEK, Fluke.

Также, выбирая тестер, необходимо учитывать отзывы о той или иной модели в интернете.

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Основные виды проверки

В зависимости от типа и функциональности индикаторной отвертки, проводят контактную и бесконтактную проверку техники, оборудования, электрической сети.

Контактный способ

• При проверке патрона необходимо проявить аккуратность, чтобы не закоротить контакты цоколя, которые расположены очень близко друг от друга. Фаза приходит на внутренний контакт, а не на резьбу, в противном случае, может происходить утечка на корпус осветительного прибора.
• Если лампочки в люстре загораются неправильно или не все, то следует проверить подсоединение выключателя. Если на нулевой клемме загорается индикатор, это значит, что фаза попадает на нуль выключателя, проходя через лампочку люстры. В этом случае необходимо исправить ошибку монтажа.
• Проверка на утечку напряжения проводится, когда покалывает, щиплет руку от прикосновения к технике. Электрический прибор подключают к сети, запускают его работу и прикладывают к корпусу тестер. Утечка на корпус происходит, если индикатор загорается в пол канала. Индикатор будет загораться в полную силу, если есть прямой контакт фазного провода с корпусом устройства. В этих случаях технику следует отремонтировать или заменить.

Поиск обрыва

Бывает, что при подключении прибора через удлинитель, он не работает, чтобы исключить поломку механизма, нужно проверить его на возможный обрыв.

Индикаторная отвертка берется за жало, торец рукоятки (пяточку) прикладывают к изоляции удлинителя, включенного в исправную розетку. Диод загорается, пробник ведут по всей длине провода. В том месте, где лампочка тухнет, возник перелом кабеля.

Когда с первой проверки не найден обрыв, необходимо выдернуть из розетки вилку удлинителя, перевернуть, затем воткнуть снова, повторить тестирование. Если действия не выявили неисправность удлинителя — проблема в приборе.

Скрытая электропроводка

Концы, замурованного в стену провода, прикладывают к «пяточке» и щупу отвертки. Если индикатор подает сигнал, обрыва в проводке нет, если провод поврежден, диод не загорится. Провод можно нарастить, если невозможно дотянуться пробником от одного конца до другого. Перед наращиванием дополнительную проводку проверить по аналогии.

Определение с помощью мультиметра

Положение переключателя диапазонов измерений на мультиметре

Любой домашний электрик должен иметь в своем наборе инструментов мультиметр. Это универсальный тестер, позволяющий проверять работоспособность электронных компонентов, измерять напряжение и силу тока, а также прозванивать цепи. Недорогое и качественное устройство с простейшим функционалом можно купить за 300-500 рублей. Профессиональные электрики используют более дорогие приборы с дополнительными опциями и минимальной погрешностью.

Мультиметры бывают двух видов по способу работы – электронные и аналоговые. Стрелочные или аналоговые – это простой прибор со стрелкой. Цифровой мультитестер показывает значения цифрами. Метод определения для обоих видов устройств одинаков.

Правила работы с мультиметром:

• Нельзя проводить измерения при повышенной влажности.
• Не используются неисправные щупы.
• Предел измерения должен превышать измеряемое значение.
• При замерах запрещено крутить ручки или ставить другие пределы.

В настоящее время активно используются именно цифровые мультиметры. Алгоритм проверки может отличаться.

Проводка из трех проводов без маркировки

Поиск фазы методом исключения

Можно выбрать метод исключения. Чтобы найти фазу, мультиметр следует собрать и поставить щупы слева и справа – черный  в разъем COM, красный – в разъем для измерения напряжения. Переключатель следует поставить в сектор переменного напряжения V~ или ACV. Стрелкой выбирается граница напряжения – оно должно превышать сетевое. На тестере можно увидеть значения 500, 600, 750 Вт в зависимости от модели.

Затем проводятся измерения напряжения между зачищенными жилами. Может получиться 3 варианта:

• Между нулем и фазой должно быть напряжение, близкое к сетевому 220 В.
• Между фазой и землей также может быть 220 В. В случае защиты линии системой УЗО автомат может сработать. Если УЗО отсутствует или есть минимальный ток утечки, показываемое напряжение будет в пределах погрешности номинала.
• Между нулем и землей напряжение нулевое.

Проверка контакта в розетке непосредственным замером напряжения

Определение фазы с помощью мультиметра

Мультиметр подготавливается, производится контрольное измерение напряжения в розетке. Это позволяет убедиться в отсутствии обрывов на линии и работоспособности самого устройства. Если полученные на дисплее цифры корректны, подсоединение выполнено верно.

Красным щупом нужно коснуться тестируемого проводника. В случае проверки розетки щуп ставится в гнездо. Если проверяется зачищенный конец кабеля, рекомендуется подключаться через зажим-крокодил. Второй щуп прикасается к пальцам руки. На дисплее замеряются показания. В случае установки черного щупа на ноль напряжение будет нулевым или близким к нулю. При попадании на фазу напряжение будет достигать десятков или сотен вольт.

Касание щупа рукой в данном измерении безопасно. Предварительно прибор тестировался на исправность, поэтому человек не будет поражен электрическим током, опасным для жизни. Но даже несмотря на безопасность процедуры не все могут переступить психологический барьер. Тогда можно коснуться щупом штукатурки, потолка или обоев. Они имеют небольшую влажность, поэтому показания на тестере будут видны. Они будут ниже необходимого значения, но определить фазу таким способом реально. Также в качестве второго контакта можно использовать любой заземленный прибор (отопительный радиатор, водопровод) или металлический каркас без заземления.

Поиск нуля и земли

Режим измерения напряжения на мультиметре для определения фазы

Определение фазы не вызывает сложностей. Труднее отличить ноль от земли. Есть разные методики определения, но они все не являются достоверными. Точно выявить назначение жилы можно при помощи профессиональных приборов из арсенала специалистов.

Один из способов – проверка мультиметром. Если срабатывает УЗО, можно судить о том, что тестер был подключен между фазой и землей. При контакте с фазовым и нулевым проводником защитное устройство не срабатывает. Это связано с тем, что при замере между фазовой и заземляющей жилой образуется небольшой ток утечки, которого может не хватить для срабатывания защитной системы.

Второй способ – прозвон с помощью мультитестера. Мультиметр переводится в состояние измерения сопротивления. Диапазон можно поставить до 200 Ом. Обязательно нужно отключить напряжение на щитке. После этого следует проверить напряжение между проводниками и заземленным предметом. Значение сопротивления на заземляющей жиле должно быть ниже, чем на нулевой.

Как работает универсальная индикаторная отвертка?

Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.

Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:

• выполненный из пластика остов (корпус рукоятки);
• металлическое «жало»;
• встроенный в корпус токопроводящий контакт и лимитирующий резистор;
• пружина;
• неоновый либо светодиодный индикатор;
• контактная пластина.

Виды и принцип работы индикаторной отвертки

Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.

Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.

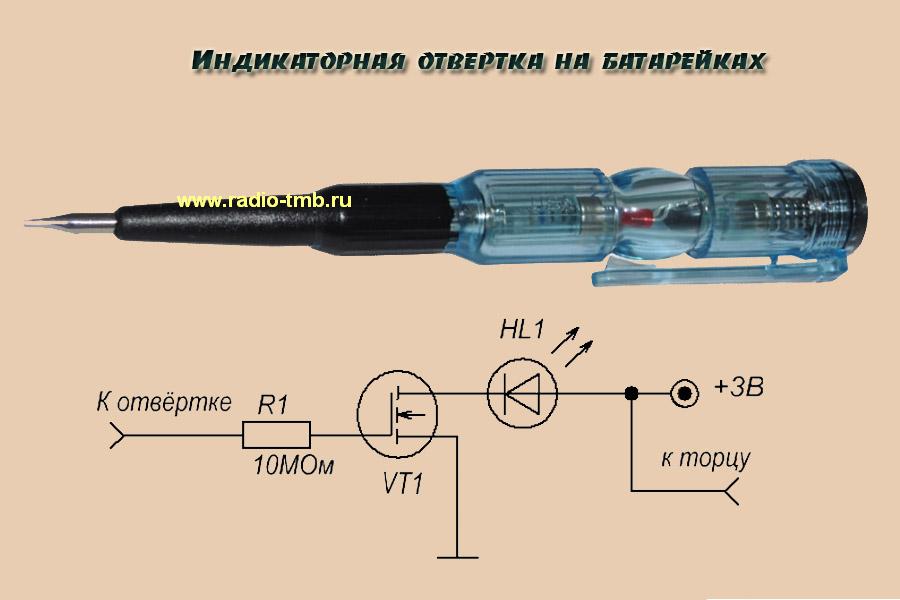

Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:

• определитель фазы;
• определять обрыв цепи;
• позволяет найти место повреждения в проводнике;
• определять полярность источников постоянного тока;
• при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).

​

Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.

Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.

Несколько слов об устройстве домашней электросети

Сейчас читают:

В подавляющем большинстве случаев в квартирах практикуется прокладка однофазной сети питания 220 В/50 Гц. К многоэтажному дому подводится трехфазная мощная линия, но затем в распределительных щитах осуществляется коммутация на потребителей (квартиру) по одной фазе и нулевому проводу. Распределение стараются выполнить максимально равномерно, чтобы нагрузка на каждую из фаз была примерно одинаковой, без сильных перекосов.

В домах современной постройки практикуется прокладка и контура защитного заземления – современная мощная бытовая техника в своем большинстве требует такого подключения для обеспечения безопасности эксплуатации. Таким образом, к розеткам или, например, ко многим осветительным приборам подходят три провода – фаза L (от английского Lead), ноль N (Null) и защитное заземление PE (Protective Earth).

В зданиях старой постройки заземляющего защитного контура зачастую нет. Значит, внутренняя проводка ограничивается только двумя проводами – нулем и фазой. Проще, но уровень безопасности эксплуатации электрических приборов — не на высоте. Поэтому при проведении капитальных ремонтов жилищного фонда нередко включаются и мероприятия по усовершенствованию внутренних электросетей – добавляется контур РЕ.

Современная однофазная домашняя электропроводка в идеале должны быть организована с тремя проводами – фазой, рабочим нулем и защитным заземлением

В частных домах может практиковаться ввод и трехфазной линии. И даже некоторые точки потребления нередко организуются с подачей трехфазного напряжения 380 вольт. Например, это может быть отопительный котел или мощное технологическое станочное оборудование в домашней мастерской. Но внутренняя «бытовая» сеть все равно делается однофазной – просто три фазы равномерно распределяются по разным линиям, чтобы не допускать перекоса. И в любой обычной розетке мы все равно увидим те же три провода – фазу, ноль и заземление.

Про заземление, кстати, говорится в данном случае однозначно. И это по той причине, что хозяин частного дома ничем не связан и просто обязан его организовать, если такого контура не было, скажем, при приобретении ранее построенного зданий.

Отыскание фазы

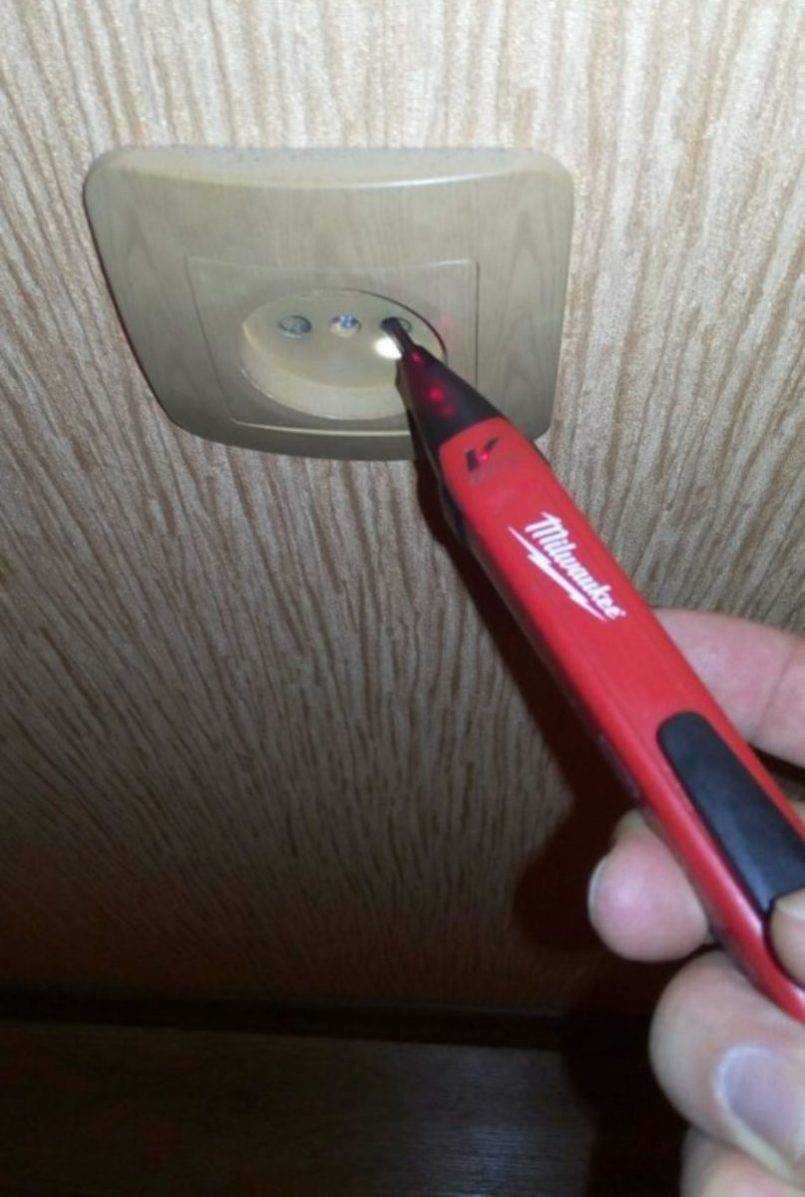

Чтобы отыскать фазу в розетке или на кабеле нужно дотронуться отверткой проверяемого контакта. Касаться при этом металлического пятачка на конце индикатора нельзя!

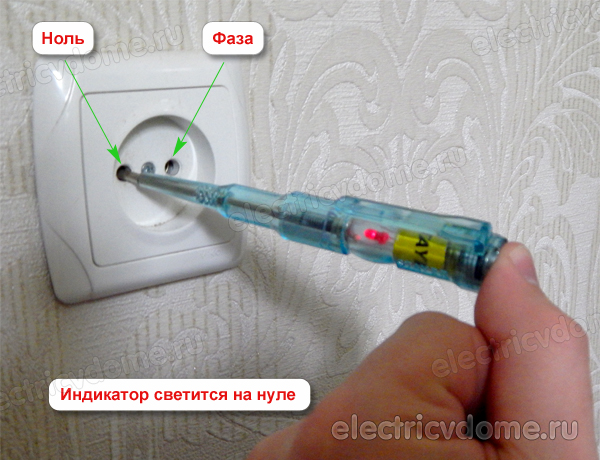

Если вы это сделаете, индикатор будет одинаково светиться в обоих гнездах розетки, где фаза, а где ноль разобраться будет не возможно.

Правда чувствительность такой отвертки может быть не только достоинством, но и недостатком.
Например в трехфазной сети 380В, когда фазы расположены близко друг от друга, на инструмент может быть оказано влияние наведенного напряжения.

Поэтому для простого определения отсутствия напряжения, индикатор без батареек с неоновой лампочкой, все же надежнее.

Данный же прибор лучше использовать именно из-за его дополнительных возможностей.
