Какие есть варианты
Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении любым способом.
Устройство электрического покрытия может быть нескольких видов:
- кабельное;
- пленочное;
- нагревательные маты;
- стержневое.
При кабельном способе монтаж электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется специальными зажимами на планках. Более дешевый кабель — одножильный, но чаще употребляется двухжильный, обладающий высокой надежностью. Иногда используют кабель, между двумя проводниками которого лежит полимерная матрица, производящая тепло.
Можно приобрести готовые комплекты для данного метода отопления, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее самостоятельно подобрать элементы нагрева и установить теплый пол своими руками.
Пленочный инфракрасный способ — дорогой, но самый безопасный метод, при котором используется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.
Пленочный инфракрасный тёплый пол
Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не требует применения заливки бетонной смесью, при которой увеличивается нагрузка на перекрытия, и уменьшается высота потолка. Способ прост при монтаже, поэтому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов оптимальной теплоотдачи. В данном случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.
В варианте стержневого способа используются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, остальные элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) покупают отдельно.
Расчет системы
- Если теплый пол планируется как основной источник тепла, рекомендуемая теплоотдача системы – 150 ватт на метр квадратный, для нижнего этажа – 180. А сам теплый пол должен занимать не меньше 70 процентов общей площади.
- Если это дополнительное отопление (плюс к радиаторам, конвекторам и т.д.), достаточно мощности системы 110-130 ватт.
- Из общей длины кабеля (площади матов, пленки и др.) нужно сразу вычесть участки, занятые мебелью и другими массивными предметами.
- Расстояние кабеля до стен, мебели – не меньше пяти сантиметров, до стояков водяной отопительной системы – не меньше десяти.
- Формула для расчета шага между витками: H=S*100/L (S – площадь теплого пола, L – длина кабеля).
- Формула для расчета длины кабеля: L = S*Рs/Pk (Pk – удельная паспортная мощность кабеля на метр погонный, Рs – необходимая удельная мощность на метр квадратный). К получившейся цифре нужно добавить кусок для подсоединения к терморегулятору.
Характеристики кабелей в зависимости от тока и мощности системы
- медные, сечением 2 на 1 мм: предельный ток 16 ампер, мощность системы 3,5 киловатт;
- медные 2 на 1,5: 19 ампер, 4,1 кВт;
- медные 2 на 2,5: 27 и 5,9;
- алюминиевые 2 на 2,5: 20 и 4,4;
- алюминиевые 2 на 4: 21 и 4,5.

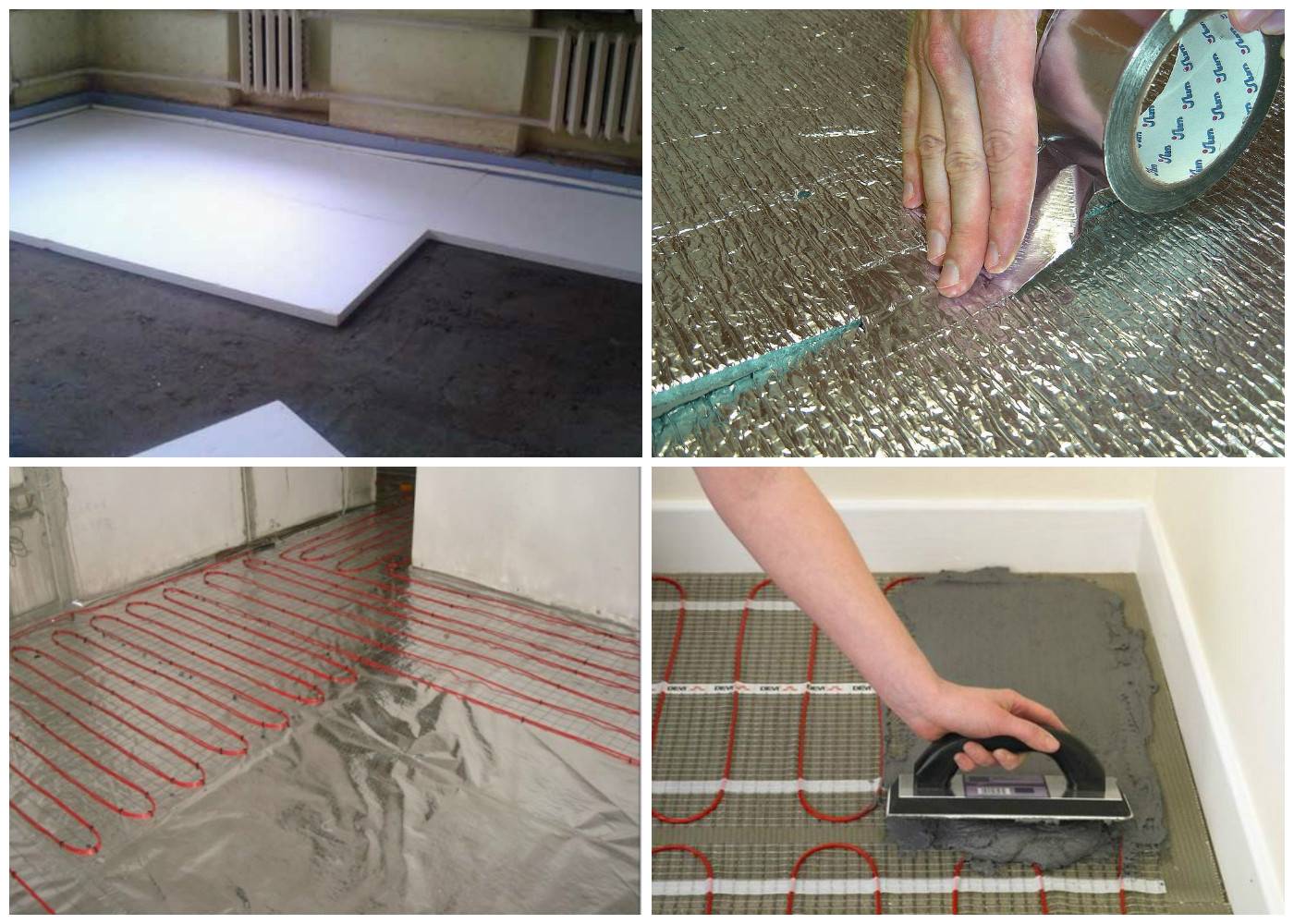

Укладка термоизоляции
Перед тем, как укладывать теплый пол под плитку, позаботьтесь о термоизоляции. На этом этапе нужно также быть ответственным, ведь правильно уложенный утеплитель сэкономит больше тепла и денег.
Мы уже говорили выше, что пенофол – один из лучших термоизолирующих материалов, поэтому расскажем о его монтаже более подробно. Если пенофол покрыт фольгой с одной стороны, то вторая, скорее всего, имеет двусторонний скотч, что позволит легко закрепить материал на бетоне. Если вас интересуют подробные характеристики материала, то стоит сказать, что коэффициент теплопроводности этого материала равен 0,049 Вт/мК.
Инструкция по установке:
- Раскроите листы и разрежьте их так, чтобы от стен были отступы в 5-10 мм, а стыки были ровными и плотными (не внахлёст).
- Снимите защитную плёнку с клейкой стороны и уложите листы, начиная от угла;
- Заклейте стыки монтажным скотчем. Желательно, чтобы он также имел отражающую поверхность.

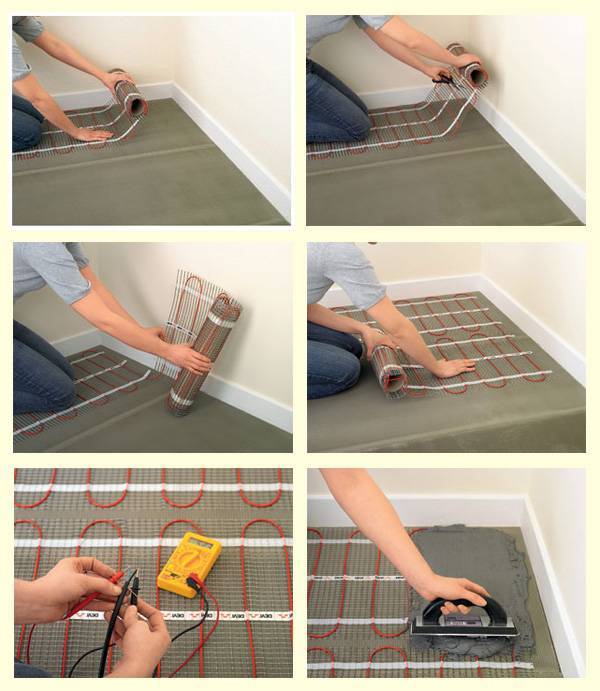

Укладка плитки на теплый электрический пол
Технологии укладки плитки на теплый пол выполняется также,
как и на обычное подготовленное основание. Единственная особенность –
необходимо покупать специальную клеевую смесь, предназначенную для укладки на
теплое основание. Обычно такие плиточные смеси имеют соответствующую маркировку
«теплый пол» или диапазон температур эксплуатации.
При нанесении раствора непосредственно на нагревательный
мат, нужно следить, чтобы не оставалось пустот, т.к. это «воздушные карманы»
которые могут привести к перегреву кабеля
Наносится клей на мат специальным
шпателем предельно осторожно, чтобы не спровоцировать механическое повреждение
системы. Передвигаться по полу и наносить затирку швов можно через сутки, а
эксплуатировать систему только после полного высыхания клеевого слоя, что
позволит исключить появление трещин вследствие неравномерного высыхания под
воздействием температуры

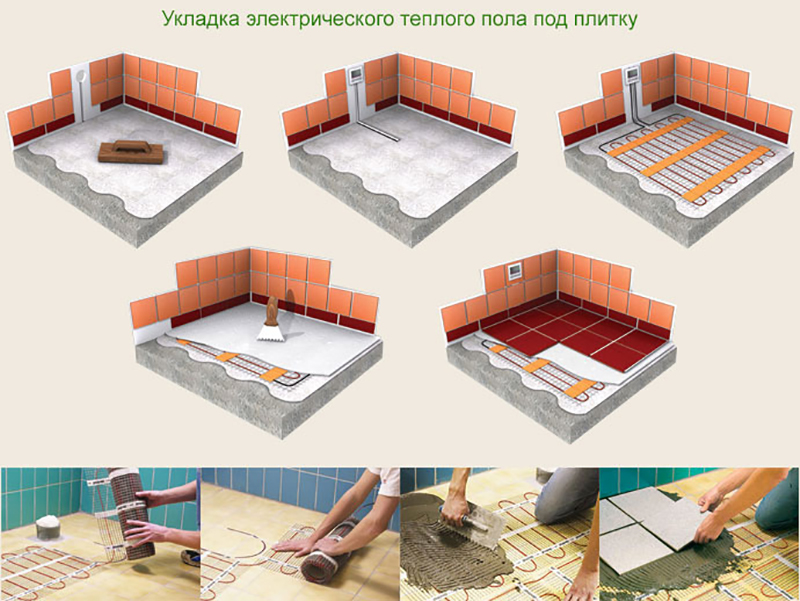

Укладка плитки на теплый электрический пол
Информация в виде пошаговой инструкции обозначает основные
этапы, как сделать теплый электрический пол под плитку своими силами.
Правильный выбор комплектующих и соблюдение правил подключения элементов
гарантирует результат – надежный плиточный пол с подогревом в частном доме или
квартире.
Виды электрического теплого пола под плитку
Разновидности электрического теплого пола под плитку
кабельный – нагревательный резистивный кабель для теплого пола в
катушке (бухте). Крепится путем зажима на специальной планке. Можно купить готовый комплект, содержащий минимальный либо полный набор комплектующий. В некоторые комплекты входит даже инструмент. Цена комплекта зависит от его мощности, длины кабеля и комплектации. Сэкономить можно за счет самостоятельного подбора элементов и выполнения монтажа своими руками.
Выбирая нужно учесть, что греющий кабель для пола может быть одно- и
двухжильным. Второй вариант предпочтителен, поскольку более надежен, первый –
более дешевый;
нагревательные маты (кабельные). Мастера советуют выбрать
этот вариант, если планируется самостоятельный монтаж. Стоимость матов на треть
дороже, но по простоте расчета и укладки он существенно превосходит предыдущий
вариант;
пленочный (инфракрасный) теплый пол. Самый дорогой вариант,
но самый надежный в плане безопасности. В первую очередь за счет отсутствия
электромагнитных волн.
увеличивает нагрузку на плиту перекрытия (что нежелательно в
многоэтажных домах);
уменьшает высоту потолка;
заливка стяжки сопровождается мокрыми работами, что не
всегда приемлемо для пользователей;
длительный период высыхания (застывание бетонного раствора).
Кроме того, расчет длины греющего кабеля сложнее чем нагревательных
матов.
Монтаж электрического теплого пола под плитку
своими руками
Следует знать, что технология укладки электрического пола
под плитку несколько отличается в зависимости от вида пола, но часть этапов для
них идентична:
1 этап – создание проекта и выполнение расчетов
Начало работ по обустройству системы электрический теплый
пол начинается с выбора типа нагревательного элемента.
В зависимости от этого выделяют такие типы систем:
кабельные полы. За подачу тепла отвечает нагревательный
кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с
использованием дополнительных крепежей или сетки;
нагревательные маты. В этом случае, нагревательный кабель
помещен в специальный теплопроводящий мат и располагается внутри в виде
«змейки». Использование матов существенно сокращает время на проектирование и
монтаж кабеля;
пленочные полы (инфракрасные). Обогрев осуществляется путем
установки специальной ИК-пленки для теплого пола.
Виды электрического теплого пола
Примечание: многие пользователи столкнулись с проблемой
установки пола в эксплуатируемом помещении. Затруднение связано с тем, что
прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.
Варианты схем укладки нагревательных кабелей
Варианты схем укладки нагревательных кабелей для электрического теплого полаВарианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов
Разрабатывая проект теплого электрического пола нужно
принять во внимание и то, что существуют различные подходы к монтажу систем,
отличающиеся по способу укладки кабеля:
монтируется в стяжку;
укладывается поверх стяжки под плитку, ламинат;
укладывается непосредственно на стяжку под чистовое покрытие
(пленочные (инфракрасные) теплые полы).
Разработанный проект содержит такие сведения:
расчет теплого пола электрического;
место установки регуляторов обогрева и подвод питания;
место монтажа нагревательного кабеля в каждой из комнат;
Примечание: кабель не укладывается в местах, отведенных для
установки мебели и громоздких приборов. Также его нецелесообразно укладывать в
местах, где есть источники тепла.
Пример проекта для ванной
Схема укладки кабельного теплого пола в ваннойПроект электрического теплого пола в ванной комнате
Одним из недостатков теплого электрического пола является
отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к.
крайне нежелательно ставить мебель на кабеле, это может привести к нарушению
его целостности.
Расчет электрического теплого пола
Расчет системы по мощности зависит от отапливаемой площади и
может быть выполнен по формуле:
Р=р*S
Где,
Р – мощность системы, Вт/м.кв.
Р – мощность нагревательного элемента, Вт;
S – площадь комнаты, м.кв.
Примечание: расчет теплых полов производится для каждой
комнаты отдельно.
Для расчетов можно использовать таблицы, разработанные
производителями кабельного теплого пола. Эти таблицы учитывают теплопотери
комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с
пленочным полом – подбирается количество секций, покрывающих заданную площадь.
Проверка пола
Перед тем как продолжить выполнять монтаж теплого пола под плитку своими руками, вы должны проверить уложенный пол на работоспособность:
- Внимательно проверьте места сгибов и соединений.
- Подайте питание на обогревающий элемент и проверьте температуру.
- Дополнительно вы можете измерить показания, например, сопротивление специальным тестером. В паспорте нагревающего элемента должны быть указаны все нормативы.
После проверки изделия на работоспособность, перед вами открывается два пути: сделать ещё одну бетонную стяжку, залив тёплый пол цементом толщиной в 2-3 см, либо положить плитку прямо на обогревательный элемент, о чём мы подробно расскажем ниже.
Устройство стяжки электрического теплого пола
При расчете высоты (толщины) стяжки нужно исходить из
толщины кабеля. Чем он толще, тем больше будет высота стяжки.
Какая толщина стяжки должна быть?
для кабельного пола рекомендуемая высота стяжки – 30-50 мм;
для пола из нагревательных матов – до 30 мм.
Для заливки стяжки можно использовать бетонный раствор, но
он долго сохнет и уменьшает высоту помещения. Альтернативный вариант – стяжка
пола клеем для плитки.
Устройство стяжки электрического теплого пола под плитку
Многие пользователи отмечают, что при формировании системы
теплый пол из нагревательных матов они не делали стяжки, а укладывали плитку
прямо на мат. Такой способ укладки оправдан, если делать клеевой слой толщиной
в 15-20 мм.
Укладка электрического теплого пола под плитку без стяжки
Укладка тёплого пола
Если вы купили не готовые маты, а отдельный нагревательный кабель, то перед тем, как сделать теплый пол под плитку, вам придётся закрепить его на специальной ленте. Крепите кабель к ленте с помощью специального монтажного скотча зигзагообразно, делая промежутки витков в 25 см.
Данная лента нужна не только для того, чтобы было проще укладывать кабель, но и для защиты его от различных перегибов, также это позволяет сохранить все размеры при заливке.
Теперь вы должны уложить ленту или готовый мат на пол. Делается это интуитивно и просто, но стоит сказать о поворотах ленты. Здесь вам придётся разрезать её, не повредив нагревающий кабель, что тоже довольно просто.
Выше мы также упоминали об инфракрасных тёплых полах. Под плитку они крепятся точно также, поэтому говорить о них отдельно нет никакого смысла.

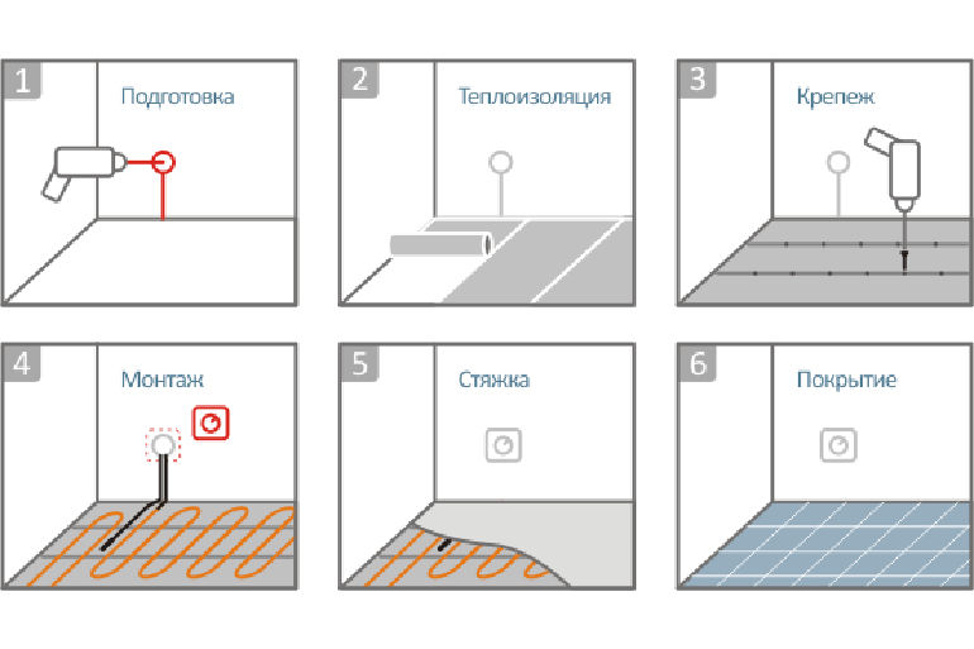

Технология укладки теплого пола под плитку своими руками
По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:
- в спальне — 100-150 Вт/мВІ;
- в кухне и коридоре — 150 Вт/мВІ;
- на балконе и лоджии — 200 Вт/мВІ;
- в сантехническом узле — 150-180 Вт/мВІ.
Укладываем теплый пол под плитку
Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.
Стержневой теплый пол
Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.
Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.
Стержневой пол на утеплитель
Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.
К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.
Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.
Кабельный теплый пол
Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.
Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.
В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:
- резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
- саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
- электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

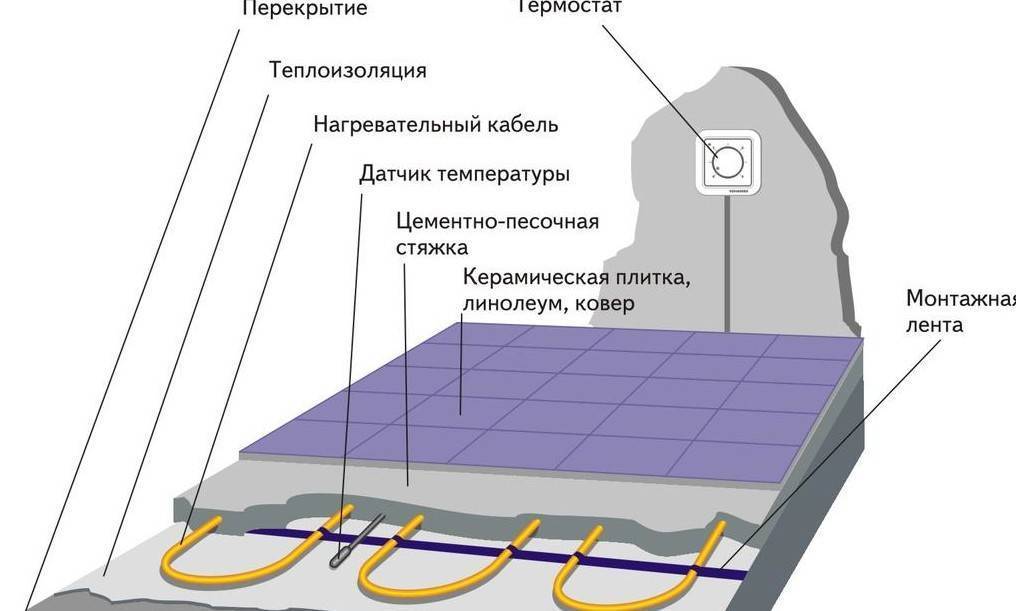

Схема укладки теплых полов
Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.
Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.
Теплоизоляция для электрического теплого пола под плитку
Этот этап может предшествовать следующему или выполняться
после него. Всё зависит от вида применяемого теплоизоляционного материала.
Выбор толщины утеплителя зависит от состояния плит перекрытия и места
установки:
толстый теплоизоляционный слой целесообразно делать над
подвалом, грунтом или неотапливаемым помещением, а также на балконе или лоджии.
Для этих целей подходит пенопласт или пенополистирол. Толстый материал разумнее
укладывать до выравнивания пола. Толщина слоя – от 20 до 100 мм;
тонкий теплоизоляционный слой укладывается на подготовленный
пол. Обычно в этих целях используют фольгированный пенофол, который укладывают
отражающей поверхностью наверх. Такая подложка сориентирует тепло в комнату.
Утеплитель укладывают на расстоянии от стены. Чем толще
утеплитель – тем больше расстояние. Так для пенополистирола оно составит 100
мм, для пенофола – 50 мм. Место примыкания утеплителя к стене проклеивают
демпферной лентой. Она призвана скомпенсировать тепловое расширение материла.
Остальные покупки
Прежде, чем приступать вопросу о том, как уложить теплый пол под плитку, вы должны закупить:
- Инструменты. Для монтажа тёплого пола вам понадобиться рулетка, строительный нож, крестики и распорки для укладки плитки, болгарка, зубчатый шпатель, киянка и многое другое, поэтому внимательно продумайте список покупок перед походом в магазин;
- Пенофол – это теплоизолирующий материал, изготовленный из вспененного полиэтилена и фольги. Его стелют на бетонное основание под нагревательный элемент, чтобы минимизировать затрачиваемое тепло, а соответственно, энергию;
- Плитку для пола;
- Плиточный клей и затирку.

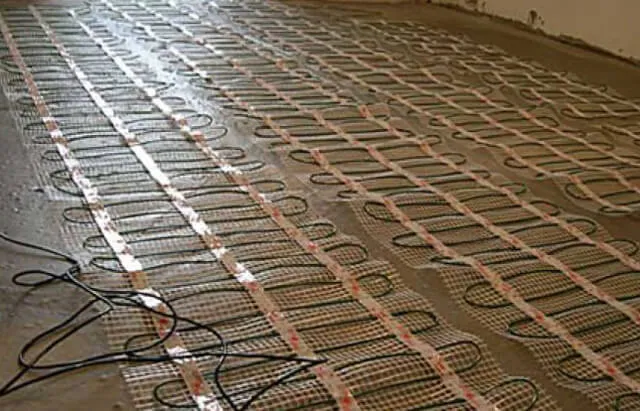

Электрические маты
Электрические маты также бывают разные и отличаются принципом работы:
- Кабельные нагреваются сами, после чего, передают тепло стяжке и полу, а уже от пола греется воздух;
- Карбоновые маты работают совершенно иначе. Они излучают инфракрасное тепло, которое нагревает все предметы в комнате, пол и стены, которые в последствии отдают тепло в воздух.
Для укладки под плитку лучше всего подойдёт кабельный мат, ведь он стоит дешевле и почти не уступает карбоновому, поэтому стоит остановиться именно на нём. Кабельный мат представляет собой сетку, сделанную на основе полимеров, например, стекловолокна, на которую крепится нагревательный элемент – кабель.
Дополнительно мат покрывается клейким составом, защищённым специальной плёнкой, которую удаляют во время монтажа. Клей на мате значительно облегчает работу по установке электрического пола.
Кабели в мате могут также отличаться. Всего бывает два вида: двужильные и одножильные. Они обладают абсолютно равной мощностью, однако цена на одножильные кабели значительно ниже. Преимуществом двужильного кабеля является то, что его проще подключать и он создаёт меньшее электромагнитное поле.
Обычно в их комплекты входит:
- Нагревательный мат шириной в 45 см;
- Терморегулятор, крепящийся на стене;
- Термодатчики;
- Соединительные провода;
- Инструкция.
Также в комплектацию может входить всякая мелочёвка, например, двусторонний скотч или гофрированные трубы, однако это редкость.
Укладка электрического теплого пола под плитку
Чтобы система теплый пол функционировала надежно нужно
правильно положить кабель или нагревательный мат, технология укладки которых
будет отличаться.
Монтаж кабеля теплого пола под плитку
До начала укладки кабеля, нужно проверить сопротивление
кабеля. Затем закрепить на полу специальную ленту с крепежными элементами.
Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит
труда расположить кабель на нужном расстоянии друг от друга. Второй вариант –
уложить на пол металлическую сетку и крепить кабель к ней с применением
пластикового хомута. Причем хомут затягивается не сильно. Такое устройство
кабельного пола под плитку удобно тем, что создает дополнительную жесткость.
Греющий кабель располагается на расстоянии 150-200 мм от
стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.
Монтаж матов для теплого электрического пола под плитку
Нагревательные маты проще устанавливать, чем кабель. Чтобы
подготовить систему к запуску достаточно только уложить маты на пол, и
проверить сопротивление. При этом, в процессе укладки, электрические мат можно
укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или
с разворотом (сетка подрезается и разворачивается). Также путем разрезания
сетки можно обходить препятствия (например, подиум).
Требования к расположению мата такие же, как и кабелю, а
расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется
скотчем.
Разворот нагревательного мата при укладке электрического теплого пола под плиткуМонтаж электрического теплого пола под плиткуЗаливка стяжки под электрический теплый пол под плиткуУкладка плитки на электрический теплый пол
Устройство заземления и УЗО для теплых электрических полов
обязательно, независимо от места их установки.
Примечание. Что касается установки системы электрический
теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть
из них утверждает, что при правильном монтаже допустимо устанавливать систему в
любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или
же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом
случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.
Подготовительный этап
Установка любой системы обогрева «теплый пол» начинается с тщательной и грамотной подготовки основания. Укладка кабеля и матов выполняется исключительно на ровную и абсолютно чистую поверхность. На стартовом этапе подготовки необходимо произвести полный демонтаж старого напольного покрытия с удалением остатков краски или лаков, пыли и загрязнений.
Затем выполняется устранение всех дефектов и неровностей, а также делается так называемая черновая стяжка пола, толщиной в пределах 3-7 см.
Выравнивание пола
Следует помнить, что цементно-песчаная стяжка сохнет примерно месяц, поэтому иногда целесообразно отдавать предпочтение самовыравнивающимся смесям.
Перед тем, как сделать стяжку на зачищенной от старых отделочных материалов и грязи поверхности, необходимо в обязательном порядке зафиксировать по периметру помещения — стандартную демпферную ленту.
Подготовка проекта теплого пола
Проектирование – важная составляющая, в данном случае,
хороший проект позволяет снизить расходы на покупку материалов и избежать
локального перегрева кабеля.
Разрабатывая проект, следует помнить, что под мебель и
тяжелые бытовые приборы (например, стиральная машина, холодильник) кабель не
укладывается. Это создает дополнительную нагрузку на систему (нагретый воздух
будет подниматься не вверх, а возвращаться обратно к источнику тепла), которой
можно избежать. По этой же причине, рекомендуется приобретать кровать на
ножках. Кроме того, кабель (или мат) следует располагать на расстоянии 150-200
мм от стены. Расстояние между соседними витками составляет не менее 100 мм.
В проекте определяется место установки регулятора тепла.
Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое
месторасположение будет оптимальным, поскольку регулятором будет удобно
пользоваться и не нужно будет штробить большой участок стены для укладки
провода, соединяющего регулятор и кабель.
Монтажа теплого пола электрического – ошибки
Приведем несколько типичных ошибок, которые, как
свидетельствуют отзывы домашних мастеров, весьма распространены:
покупка лишнего материала. Ошибка обусловлена тем, что в
расчетах пользователь ориентируется на общую площадь комнаты, а не на ту,
которая будет служить основой для пола с подогревом
В расчетах не принимается
во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник,
стиральная машинка);
кабель, используемый в нагревательном мате резать нельзя.
Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше
оставить незакрытой часть поверхности пола;
нельзя включать систему полового обогрева до полного
высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и
появлению трещин и пустот.
кабель нельзя укладывать на неподготовленную поверхность.
Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль,
которая может привести к образованию воздушных карманов вокруг кабеля и
привести к его перегреву;
датчик температуры помещается в гофру, таким образом, его
можно будет демонтировать и ремонтировать, если он выйдет из строя;
измерение сопротивления важный этап предэсплуатационной
проверки электрического пола, не стоит его игнорировать. При существенных
отклонениях нужно принимать решение по исправлению ситуации своими силами или
привлекать профессионалов;
схема укладки кабеля пригодится при переносе мебели и
выполнении ремонтных работ или технического обслуживания. Самым простым
способом будет фотографирование смонтированного пола до заливки стяжки.
Электрический теплый пол неприхотлив в эксплуатации, надежен
(при выборе хороших комплектующих и правильном монтаже) и будет служить долгое
время.
2 этап – проверка существующей электропроводки
Устройство теплого пола электрического отличается
значительным потреблением электроэнергии. Это вызывает необходимость проверки,
справится ли существующая проводка с той нагрузкой, которая на нее придётся.
В процессе расчётов принимается во внимание сечение кабеля
по току. Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.
Примечание: электрический теплый пол запрещается напрямую
подключать к розетке.
Если расчет показывает, что старая проводка не справится с
новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести
замену, либо установить дополнительную проводку (напрямую от щитка),
предназначенную исключительно для обслуживания теплого поля.
Потребляемая мощность электрического теплого пола на 1 м2
приведена в таблице:
| Назначение комнаты | Оптимальная мощность, Вт/м.кв. |
| Кухня | 100-130 |
| Спальня | |
| Гостиная | |
| Прихожая | |
| Коридор | 90-110 |
| Ванная | 120-150 |
| Балкон | До 180 |
Материал подготовлен для сайта www.moydomik.net
Примечание: Установка предохранителей-автоматов –
обязательный этап устройства электроснабжения системы обогрева пола.
Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.
Проект электрического теплого пола
Подготовка основания под электрический теплый пол
Греющий кабель или нагревательный мат укладывают только на
ровную, чистую, обеспыленную поверхность пола. Таким образом, подготовка
поверхности включает в себя устранение выступающих участков пола, заливку
трещин, очистку от пыли. И, в идеале, нанесение грунтовки. Если поверхность
неровная под теплый пол, следует сделать стяжку. Если время позволяет можно
использовать бетонную стяжку, но дальнейшие работы будут продолжены только
после полного высыхания поверхности. При ограниченном временном ресурсе и
относительно ровной поверхности, можно отдать предпочтение наливным полам.
Укладывать кабель на деревянный пол или фанеру нежелательно,
это приведет к потерям тепла.
Штробление стены также выполняется на этом этапе.
Совет. Если установка системы электрический пол
выполняется в отремонтированном помещении, можно использовать наружную
прокладку провода – в пластиковые короба.
