Схема подключения вентилятора в ванной комнате

Подключение вентилятора в ванной через выключатель

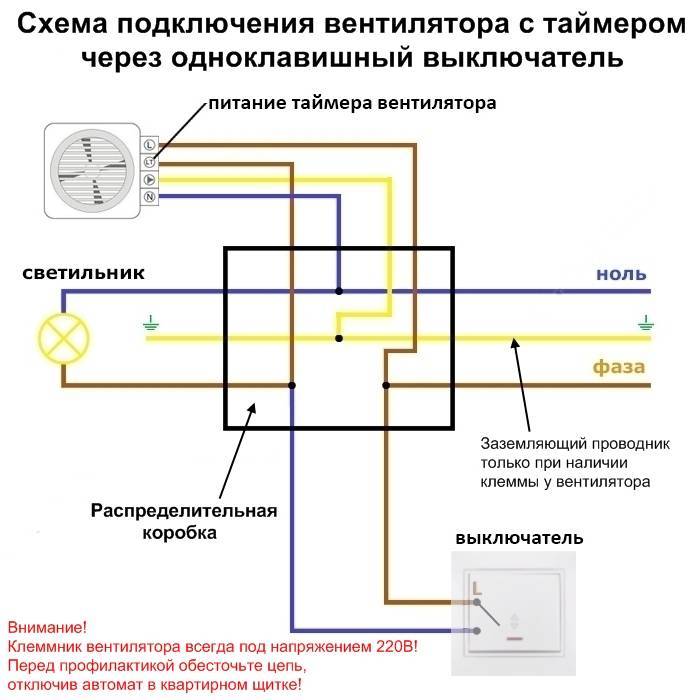

Поэтому рассмотрим самый правильный и надежный способ – подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье “Лучший кабель для проводки NYM или ВВГнГ-Ls”.

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

сам вытяжной вентилятор с таймером

Установка и подключение

Установка вентилятора в ванной может быть произведена своими руками. Но это в случае, если есть необходимые знания, касательно монтажа электропроводки и бытовых приборов. Во всех остальных случаях лучше воспользоваться услугами профессионала. Стоимость установки вентилятора в ванной будет невелика по сравнению с ценой прибора.

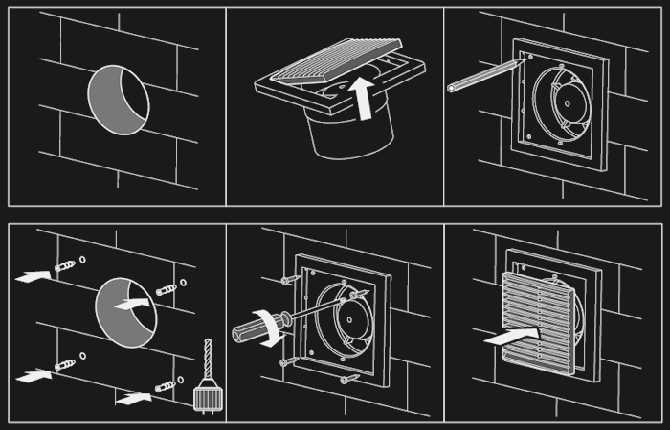

И теперь главное: как установить вентилятор в ванную и подключить

В первую очередь необходимо обеспечить возможность подключения прибора к электрической сети. Здесь есть несколько вариантов. Можно протянуть провод от распределительного щитка на площадке, «запитаться» от выключателя или от самого светового прибора. В двух последних случаях воздуходув будет включаться и выключаться одновременно с включением-выключением освещения в ванной комнате. Это не совсем удобно – лучше установить отдельный выключатель.

Решетка имеет ширину 10 см. Если патрубок прибора 100 мм, то никаких проблем не возникнет. Если он больше (125 или 150), то придется расширять отверстие до соответствующего размера. Здесь опять возникают нюансы. Патрубок представляет собой гибкую, мягкую трубу из пластика. При установке она может легко деформироваться и нарушить работу прибора. Поэтому лучше вставить отрезок металлической трубы.

Чтобы точно определить диаметр отверстия под вентилятор, прислоняют его патрубком к стене, карандашом очерчивают круг. Для того, чтобы патрубок надежно зафиксировать в трубе, на него надевают два резиновых кольца с натягом. Кроме фиксации, эти кольца гасят вибрацию прибора, уменьшают уровень шума. Можно просто зафиксировать прибор монтажной пеной, но в этом случае будет трудно потом демонтировать его для профилактики или ремонта.

Важный момент – расстояние от потолка до вентиляционной решетки должно быть не менее полуметра для нормальной циркуляции воздуха.

После того, как завели прибор в трубу, карандашом отмечают точки для дюбелей или саморезов. Отверстия в кафельной плитке выполняют с помощью дрели и так называемого “перышка”. Затем надежно закрепляют вентилятор на стене

Здесь тоже важно не переусердствовать с затяжкой дюбелей, так как пластиковый корпус может не выдержать больших усилий. Прибор можно выставлять по уровню, а можно ориентироваться по линии кафельной плитки

Для подключения электрического кабеля можно воспользоваться стандартным отверстием, а можно сделать дополнительное в корпусе

Провода подсоединяются в клеммной колодке, специально для этого предназначенной, чтобы избежать искрения во влажном воздухе

Для подключения электрического кабеля можно воспользоваться стандартным отверстием, а можно сделать дополнительное в корпусе. Провода подсоединяются в клеммной колодке, специально для этого предназначенной, чтобы избежать искрения во влажном воздухе.

После проведения монтажных работ в ванной включают электропитание и проверяют работу прибора и его датчиков. Он должен работать тихо, равномерно, без искрения, не вибрируя.

Чтобы устройство работало не 1 год и справлялось со своей прямой задачей, нужно еще правильно подобрать модель в зависимости от площади ванной. Установить вентилятор самостоятельно не сложно. Но, если нет базовых знаний касательно подобных работ, лучше не рисковать, а довериться квалифицированному электрику.

~~Вентилятор в ванную комнату~~

В видео можно посмотреть самый простой и быстрый способ установки вытяжного вентилятора в ванную и туалет.

Схемы подключения

Существует четыре схемы подключения вытяжного устройства в ванной комнате или туалете. Перед тем как установить его своими руками, необходимо соблюсти несколько мер безопасности. Нужно отключить соответствующий рубильник электрощита: напряжение в проводке, с которой будут работать, должно отсутствовать. Все схемы подходят для трех или двухпроводной проводки. В последнем случае со схемы убирают проводок заземления, монтаж делается без него.

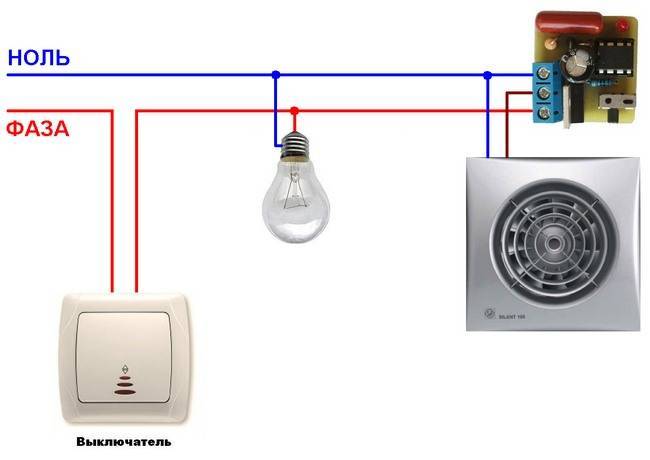

Первый тип подсоединения вытяжки в ванной комнате и туалете, когда одновременно включается осветительный прибор. Напрямую подключается «ноль» с «землей», а фазу из той же скрутки подсоединяют после выключателя. С нее же идет проводок на осветительный прибор. Есть один недостаток: после выключения освещения вентилятор тоже выключается.

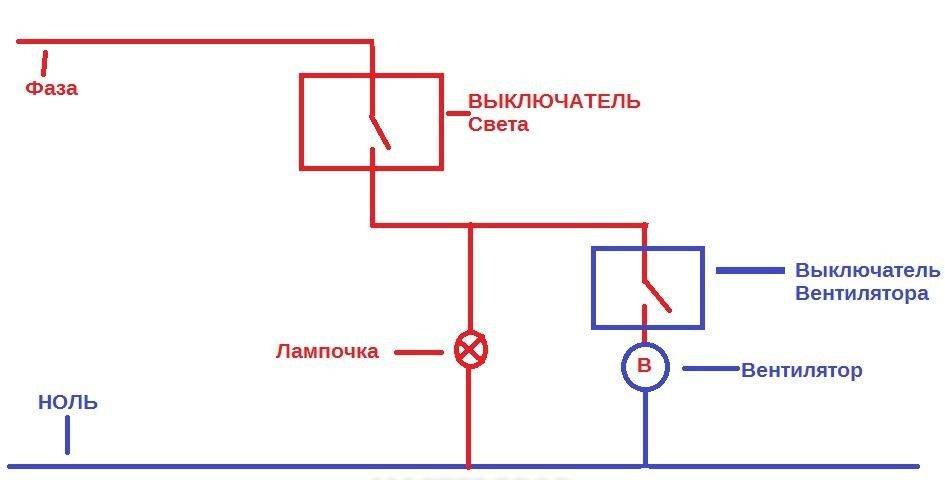

Схема с двухклавишным выключателем

Следующая схема использует двухклавишный выключатель: один рубильник для вентилятора, другой, для освещения. Фаза с распределительного ящика отходит к выключателю. Затем она коммутируется с двумя контактами, которые отходят к освещению и вытяжке. «Ноль» и заземление с распаянного короба выключателя тоже идут непосредственно на светильник и вентилятор. Для такого соединения необходимо протянуть еще один провод от выключателя к вытяжке. Но лучше взять сразу трехжильный провод проложить его от выключателя к коробу для распределения, а от него уже отдельным проводом подсоединять приборы.

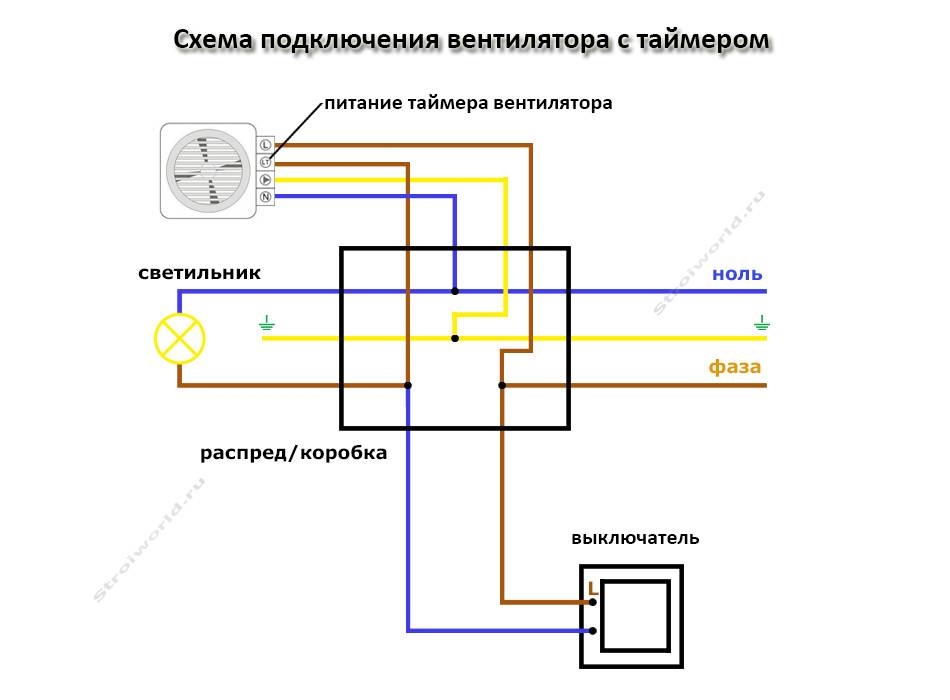

Подключение устройства с отсчетом времени

Автоматизированные вытяжки, оснащенные таймерами, и стоят дороже, но ими удобно пользоваться. В ванной комнате это идеальный вариант. Такие устройства работают следующим образом. Они задействуются одновременно с освещением, а отключаются отдельно по истечении заданного временного промежутка. Прибор будет активно удалять запахи и влагу после ухода из ванной, и выключится точно через выставленный временной промежуток автономно.

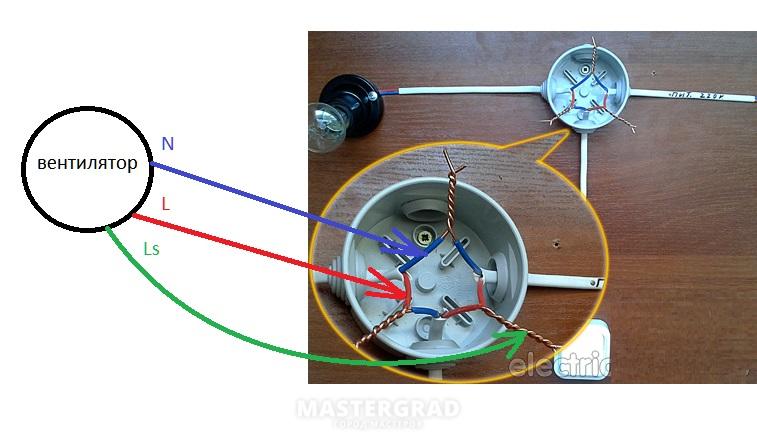

Чтобы правильно установить устройство своими руками с таймером потребуется четыре провода. Такой вентилятор имеет четыре контакта. Монтаж делается по следующей схеме подключения проводов: L — кабель с распаянной коробки, Lt – провод через выключатель освещения, N — «ноль» и четвертый – заземление в соответствующее гнездо на приборе.

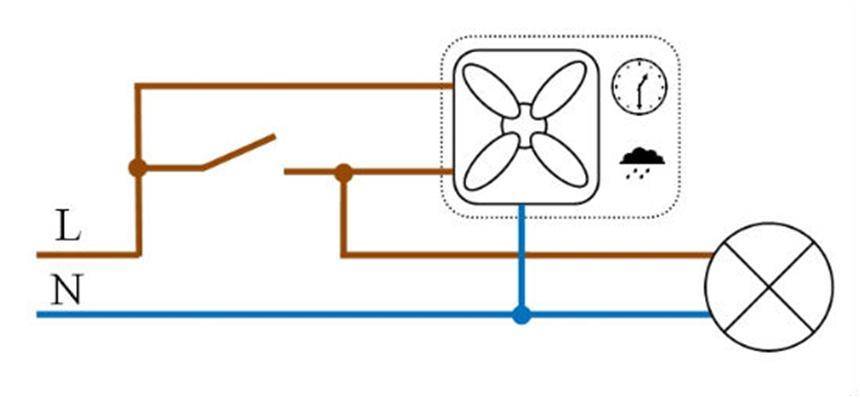

Устройство с датчиками

Установка прибора с определителем влажности и движения наиболее простая. Такие устройства функционируют автономно в отсутствие какого-либо участия обитателя квартиры. Для ванной комнаты рекомендуют поставить прибор, реагирующий на влагу, а для туалета — реагирующий на движение. Первый будет автоматически активироваться и функционировать до того момента, пока показатель влаги не достигнет заданной отметки.

Попутно с влажностью прибор будет вытягивать запахи. Механизм, реагирующий на движения, автоматически задействуется, работая в своей зоне досягаемости. При входе человека в зону действия он включается, а потом выключается с определенной установленной временной задержкой. Установить такой прибор в комнате не составит труда: фаза, «ноль» и заземляющий провод, а если его нет, то только двое первых, подключаются напрямую от распаянного короба к вытяжке.

Вентилятор Вентс 100 МАВТ с таймером и выключателем

Вентилятор Вентс 100 МАВТ оборудован шнурковым выключателем и таймером. Вентилятор предназначен для вытяжной вентиляции в бытовых жилых помещениях. Основная особенность данной модели это наличие автоматических жалюзи, которые закрываются при неработающем вентиляторе, таким образом перекрывают вентиляционный канал шахты от попадания запахов с других этажей в помещение. Вентилятор можно монтировать напрямую в вентиляционную шахту или через небольшой участок канала или гибкого воздуховода. Также допускается монтаж в потолок помещения.

После выключения шнурка-выключателя вентилятор продолжает работать в течение времени, заданного таймером от 2 до 30 минут. Чаще всего такие вентиляторы используются для вентиляции кухни.

Технические характеристики

Параметр	Величина
Напряжение, В	220
Максимальная потребляемая мощность, Вт	18
Производительность, м3/ч	98
Ток, А	0,085
Скорость вращения, мин-1	2300
Уровень шума на расстоянии 3 м, дБ(А)	34
Вес, кг	0,65
Защита, класс	IP24
Размер патрубка, мм	100

Применение

Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений.
Для монтажа в вентиляционные шахты или соединения с воздуховодами.
Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы.
Для монтажа с воздуховодами 100 мм.

Конструкция

Современный дизайн и эстетический внешний вид.
Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету.
Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.
Вентилятор оборудован устройством, которые обеспечивает плавное открывание и закрывание автоматических жалюзи, предотвращающих обратную тягу.
Степень защиты IP 24.

Двигатель

Надёжный двигатель с низким энергопотреблением.
Предназначен для непрерывной работы и не требует обслуживания.
Оборудован защитой от перегрева.

Управление

Ручное:

Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит.
Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется.
Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству.

Автоматическое:

При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем).
При помощи датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленную на датчике значения 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается).
При помощи датчика движения и таймера „ТР“ (если датчик обнаружит движение в зоне своего действия то вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 мин. Дальность обнаружения до 4 метров, (угол обнаружения макс. 100°).

Монтажные особенности

Вентилятор устанавливается непосредственно в проем вентиляционной шахты.
При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.
Крепится к стене при помощи шурупов.
Может использоваться для потолочного монтажа.
Укороченный патрубок длиной 92 мм. Для удобного монтажа в стены и перекрытия толщиной до 100 мм.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

Прокладывание электрокабелей
Установка прибора
Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

Встроенный в прибор ручной выключатель
Вывод кнопочного выключателя на стену
Одновременное включение со светом
С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

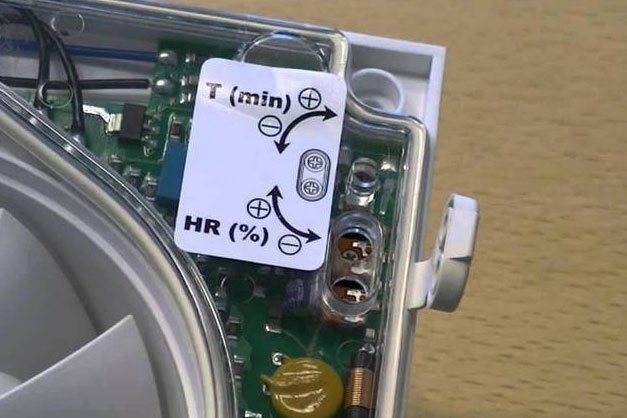

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет — верхнее положение специальной перемычки

ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других class=»aligncenter» width=»720″ height=»420″

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Вариант — ещё проще

Что может быть ещё проще выключателя вытяжки? Включение вытяжки вместе со светом санузла. Имеет смысл в частопосещаемом общественном туалете, где вентилятор никому своей работой не мешает. В квартире это означает, что, во-первых, вентилятор будет каждый раз включаться и шуметь, во вторых, в большинстве случаев он будет включаться, когда он не нужен, в-третьих, выключаясь вместе со светом, он не будет выполнять своей функции, то есть, не успеет вытянуть воздух, чтобы он обновился из других помещений.
