Как подключить розетку: способы подключения, описание процесса установки

Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

Прокладываем кабельный канал.
Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

ПВС 3х4 — подключение электрической плиты однофазное на 220В.
ПВС 4х4 — подключение однофазное на 380В.
ПВС 5х4 — подключение трехфазное на 380 В.

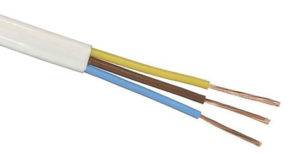

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

желто-зеленый – заземляющий;
синий – нулевой;
фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11. Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

удаленность от источников влаги;
удаленность от источников огня;
доступность для контроля и обслуживания;
недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Способ установки проводки и розетки

В зависимости от материала, из которого изготовлена несущая поверхность, проводится выбор способа прокладки линий и монтажа приборов.

В соответствии с требованиями СНиП возможны следующие варианты установки:

Внутренняя. Применяется в зданиях, построенных из кирпича и бетона. При достаточной толщине несущих стен практикуется в домах из пеноблоков. Кабели, монтажные коробки и гнезда заглубляются в основание и заделываются строительным раствором. Коммутации скрыты, в случае их повреждения восстановление питания проводится путем вскрытия каналов или монтажа новой линии. Прокладка проводится только по вертикальным и горизонтальным направлениям. Неправильный вариант — диагональный. Подобный подход к экономии материала, времени и сил запрещен нормативными документами.
Наружная. Используется при электрификации строений из древесины, стеновых блоков из ППУ и гипсокартона. Это правило диктуется требованиями пожарной безопасности и низкой несущей способностью оснований. Нужно точно знать, как подсоединить розетку в таких строениях, чтобы система была работоспособной и прочной. Кабели и точки крепятся на поверхности стен открыто или в каналах.

У каждого способа есть свои плюсы и минусы. Выбор делается на основе анализа всех факторов, относительно нормативной базы и удобства пользования.

Составные элементы

Общее устройство электрической цепи в здании одинаково для конструкций внутреннего и наружного типа.

В них входят следующие элементы:

Вводный щиток. В нем установлены предохранители, коммутационные блоки и пакетные выключатели. Из щитка выходит одна или несколько линий.
Кабели. Расходятся по зданию до конечных точек, которыми являются розетки и клавишные выключатели. Мощные устройства (водонагреватели, электрические плиты) рекомендуется подключать напрямую к пакетникам. Тип кабеля определяется исходя из максимальной нагрузки, создаваемой бытовой техникой. Для разводки на потолок хватает линии с жилами сечением 1-1,5 мм. Для нижнего уровня этот показатель должен быть не меньше 2,5 мм.
Розетки. В зависимости от условий эксплуатации выбираются приборы с двумя или тремя клеммами. Гнезда с заземлением следует ставить в санузле и на кухне. Там, где не планируется использование мощной техники, можно монтировать устройства с фазой и нулем.

Счетчик может устанавливаться внутри квартиры, в подъезде или в специальном ящике на улице.

Тип подключения

Выбор розеток в дом определяется типом проводки, которая в нем установлена. В зданиях различной серии проложены кабели с 2, 3 и 4 жилами. Помочь разобраться, для чего они предназначены, поможет маркировка.

Цвет изоляции соответствует таким характеристикам:

красный (коричневый) — фаза;
синий — ноль;
зелено-желтый — земля.

Если все провода окрашены одинаково, необходимо с помощью индикатора установить их принадлежность.

Перед тем как подключить розетку, нужно определить места для размещения бытовой техники.

Коммутацию можно выполнить следующими способами:

Если земля есть, но не подключена — прикручивается ноль и фаза, желто-зеленый провод отгибается и изолируется.
Подходят две фазы — обе жилы скручиваются и крепятся на один контакт или одна из них перебрасывается на соседнее устройство.
Три фазы. Вариант тот же — по проводам к точкам, ноль соединяет три контакта.

Расключение розеток проводится в тех случаях, когда нужно заменить изделие или провести его обслуживание — зачистить контакты, подтянуть болты, плотнее закрепить в коробке.

На какой высоте устанавливать розетки

Электрические точки нельзя устанавливать, где захочется, основываясь на эстетической или практической стороне вопроса.

Существуют следующие нормы размещения приборов:

Конструкция и назначение автомата

Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.

В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.

Клеммы располагаются вверху и внизу, причем верхняя соединена с фиксированным контактом, а нижняя тесно связана с металлической пластиной, которая играет роль теплового расцепителя. Когда температура материала повышается, пластинка деформируется

Существует насколько способов запуска процесса расцепления:

ручное управление (включение/отключение) с помощью небольшого рычага;
воздействие токов короткого замыкания;
избыточная нагрузка – превышение номинальных токовых параметров.

Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
Наличие перемычки между нулевой и заземляющей линией.
Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Подготовительные работы

Проверка цепи электропитания

Перед началом подключения розетки необходимо убедиться в наличии цепи электропитания. Для этого используются специальные приборы – тестеры. С помощью тестера можно проверить наличие напряжения в проводах.

Важно убедиться, что электропитание полностью отключено на определенном участке, где будет производиться подключение розетки. Для этого можно использовать автоматические выключатели

Подготовка кабеля

Подготовка кабеля – это следующий шаг перед установкой розетки. Необходимо подготовить кусок кабеля необходимой длины. Рекомендуется оставить небольшой запас, чтобы была возможность скорректировать длину при необходимости.

От изоляции кабеля необходимо удалить примерно 1-1,5 см. Для того, чтобы не повредить жилы при снятии изоляции, можно использовать специальный инструмент – оболочку. После снятия изоляции на жилах должны быть хорошо различимы цвета.

Подготовка розетки

После подготовки кабеля необходимо подготовить розетку. Розетка может быть трехпроводной или четырехпроводной, в зависимости от того, какой тип подключения требуется. Перед установкой необходимо проверить, чтобы на всех жилах розетки была изоляция.

Если на конце жил осталось чуть-чуть изоляции, то ее необходимо удалить так, чтобы выступающая часть жил была одинаковой длины. Это необходимо для того, чтобы правильно зажать жилы в клеммах розетки.

Комбинированная электропроводка

Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:

Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
Удаление защитной крышки с основной точки питания.
Извлечение розетки путем ослабления удерживающих контактов.
Подсоединение проводов к новой точке питания.
Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
Установка розетки на место.
Создание отверстия в декоративной крышке для провода.
Установка крышки.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

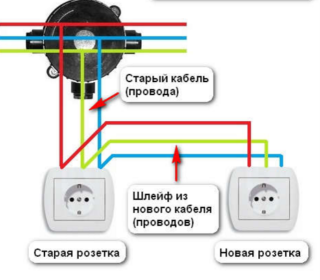

Проводить или нет розетку от розетки?

Вариант с установкой дополнительной розетки поможет избавиться от ссор между членами семьи, которым требуются электроточки для включения различных бытовых приборов.

Особенно остро такая проблема встает на кухне с покупкой новой техники – блендера, мини-комбайна, йогуртницы, хлебопечки, мультиварки и прочих приборов.

Выходит, что существующие розетки уже не справляются со своими обязанностями – их количества физически не хватает для удовлетворения потребностей всех домочадцев. На нашем сайте есть целая статья посвященная выбору и размещению кухонных розеток.

Поэтому целесообразным будет решение о проведении дополнительной розетки от уже существующей.

Технически оснащенная кухня нуждается в достаточном количестве точек подключения к электросети. Об этом следует помнить еще на этапе составления дизайн-проекта интерьера будущего помещения

Но тут можно столкнутся с реальной проблемой – не всегда такую задачу возможно выполнить. Существует ряд ограничений, когда категорически нельзя проводить такую модернизацию существующей электросети:

если нужна розетка для электроплиты;
когда решили со стиральной машиной подключить бойлер;
если суммарная мощность приборов более 2,2 кВт.

В домах или квартирах, где владельцы приобрели новую электроплиту взамен старой газовой, потребуется новая розетка для ее подключения. В такой ситуации нельзя от обычной розетки проводить еще одну для включения этого мощного прибора.

Здесь потребуется монтаж отдельной ветки от распределительной коробки, а еще лучше – от щитка. Да и устройство защитного отключения для мощной техники нужно установить. Для того чтобы узнать о правилах подключения розетки для электроплиты рекомендуем прочесть этот материал.

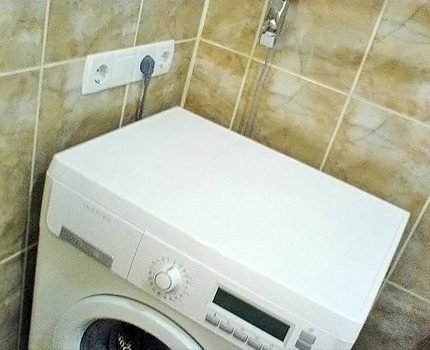

Еще один неудачный пример, когда в ванной предусмотрена розетка только для стиральной машины. Но со временем приобрели бойлер. А о том, как правильно расположить и подключить розетки в ванной, читайте далее.

В одну двойную розетку эти приборы одновременно включать нельзя – проводка может сгореть. Проблематично будет всегда контролировать очередность включения бойлера со стиральной машиной.

Результат перенапряжения сети может быть плачевным – хорошо, когда проблему вовремя обнаружили или сработал автомат и пожара удалось избежать

Также нужно еще до начала работ по установке еще одной розетки просчитать предполагаемую мощность приборов, которые будут одновременно включаться в новый блок розеток.

Часто модернизировать планируют точку подключения к электросети, которую питает провод сечением 1,5-2,5 мм2. Поэтому суммарная мощность приборов может быть чуть более 2 кВт.

Нельзя в такие розетки-соседки, запитанные от одной жилы, включать одновременно посудомоечную машину, духовой шкаф и обогреватель, или бойлер и стиральную машинку

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

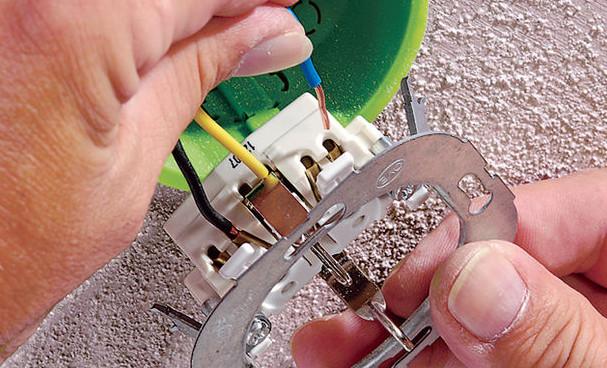

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом

При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку. Убеждаемся в наличии питания в розетке

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

Обесточить квартиру.
Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
Проверить правильность работы заземления индикаторной отверткой.

Что делать, если контура заземления в многоэтажном доме не имеется?

Два выхода из этой ситуации уже были продемонстрированы (замена всей проводки в доме и установка автоматов УЗО). Но последний из них обеспечивает только мгновенную защиту, при этом работает в связке с заземлителем.

Поэтому правильным выбором будет замена двужильных кабелей трехжильными. Необходимо обустроить контур заземления с тыльной стороны дома. Разводка заземляющей жилы по отдельным квартирам выполняется с помощью медной шины, имеющей равное или большее сечение по сравнению с проводником PEN, который входит в кабель, подведенный к дому.

Перед тем как заземлить розетку, нужно соорудить защитный контур. Недалеко от отмостки (не менее 1,5 м) делают треугольные траншеи со сторонами по 1,2 м на глубину 0,6 м. К отмостке прокапывают дополнительную траншею, по которой будет осуществляться подводка заземления к распределительному шкафу в подъезде.

По углам треугольника забивают металлические трубы или уголки небольшого диаметра длиной от 2,5 м.

Их вершины соединяют привариванием металлосвязи (стальных полос 40х4 мм необходимой длины).

После линию заземления от этой конструкции ведут до распределительного шкафа подъезда:

от ближайшей вершины треугольника по дополнительной траншее прокладывают стальную полосу того же сечения, что и у металлосвязи;
ее конец дюбель-гвоздем фиксируют к домовой стене;
установленная конструкция засыпается землей и трамбуется.

После протягивания линии заземления до распределительного шкафа в подъезде каждый собственник сможет пробросить до него свои шины заземления, присоединив их к главной. С помощью выполнения этих трудоемких, но не сложных действий находят решение, как сделать заземление в старом доме.

Как выбрать розетку

Существует множество видов розеток, отличающихся между собой по конструкции и по предназначению.

Конструкция и предназначение розеток

Для использования в квартирах и частных домах рекомендуется использовать несколько видов:

Простая без заземления (Тип С 1а) Подходит для работы простых приборов, в рабочем режиме выдерживает напряжение до 250 Вт при постоянном токе 10А либо при переменном до 16А
С двумя контактами по бокам для заземления (Тип С 2а) Подходит для подключения нагревательных колонок, котлов, стиральных машин, микроволновых печей, насосов и другой бытовой техники. Параметры мощности сравнимы с предыдущими
Оснащёные заземлением штифтового формата (Тип С 3а) Подойдёт для подключения более мощных электробытовых приборов. Характеристики — такие же, как у С2а
Тип С5 — розетки старого образца, выдерживающие всего 6А
Евророзетки с выступающим корпусом и широко расположенными отверстиями под вилку. (Тип С 6) подходят для устройств с такими же вилками.

Выбираем розетку по способу монтажа

По способу монтажа различают розетки наружной и внутренней фиксации. Часто точку питания выполняют в виде двойника или блока, состоящего из нескольких розеток. Наружная – часто используется в старых домах, ретро интерьерах. В целях безопасности прокладывается под металлическими трубами, чтобы исключить возможность соприкосновения проводки с поверхностью стены. Предусматривает проведение дополнительных слесарных работы. Чтобы не нарушить визуальное восприятие ретро стиля, на одной диэлектрической подложке можно установить дополнительную розетку рядом с основной.

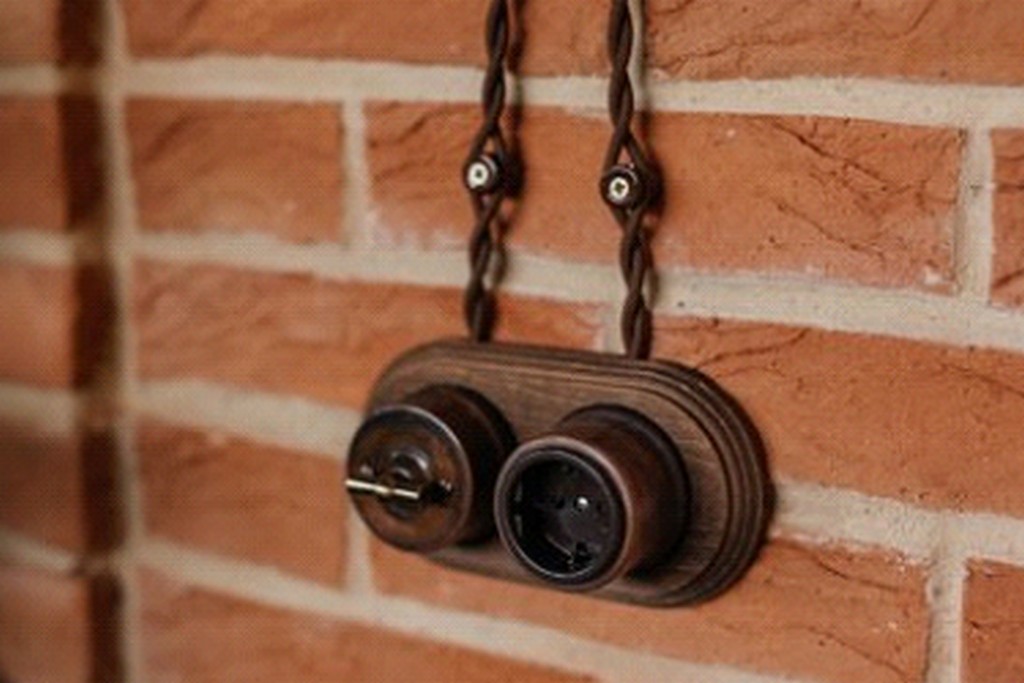

Розетки наружной фиксации с проводкой открытого типа часто используются в ретро-интерьерах

Выбирают розетку согласно стилю, спрятав провода за крышкой, чтобы не нарушить общую картину. При использовании скрытой розетки вся проводка оказывается скрытой внутри стены – кабель укладывается в специальные канавки – штробы, а розетка с подрозетником монтируется в специально высверленную для этого выемку.

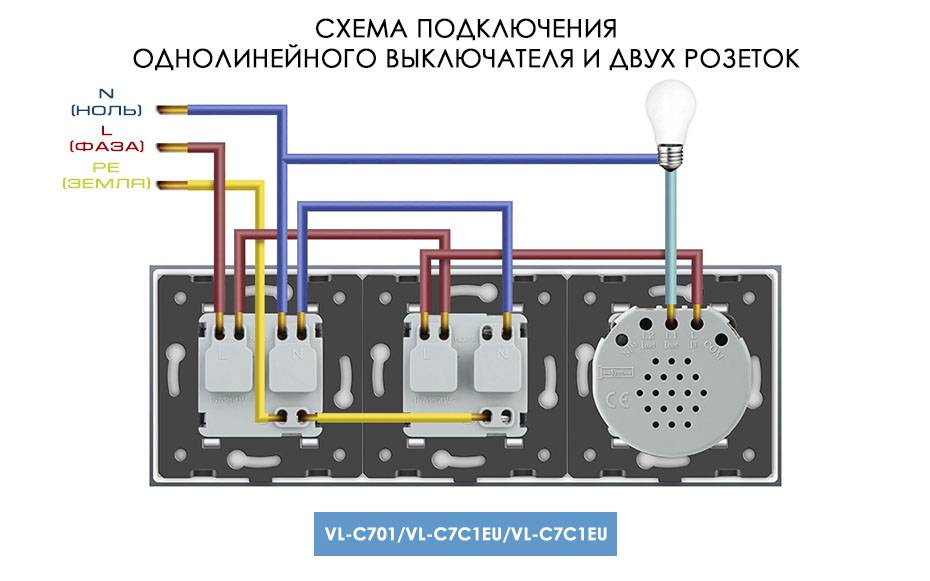

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

Демонтируем действующий выключатель, не трогая монтажную коробку.
Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
Аккуратно сверлим отверстие для подрозетника.
В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Как выбрать правильный способ

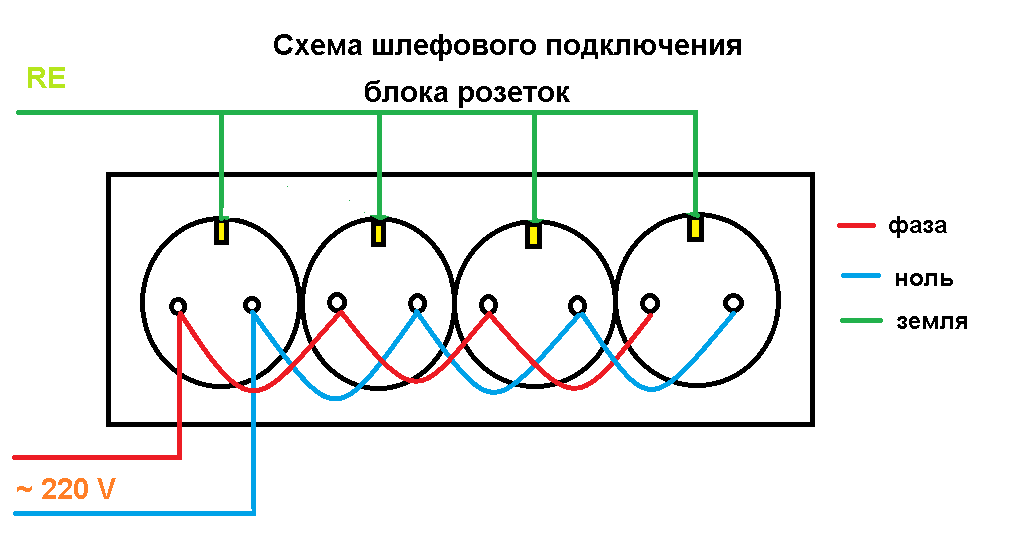

Подключение двух розеток к одному кабелю

Чтобы выбрать параллельное или последовательное подключение розеток, необходимо просчитать несколько параметров: сумма средств, которые можно потратить на электропроводку, мощность оборудования и отделка стен (возможность и желание переделывать ремонт в случае поломок).

Оптимальным способом считается подключение двух розеток к одному проводу щитка или распределительной коробки – параллельное соединение. Если в помещении не предусмотрено большое количество розеток и приборов (например, только телевизор), подойдет шлейфовый метод.

Расшифровка схемы подключения розеток

Схема подключения розетки

На схеме видно, что к силовым контактам приспособления подходят фазный провод и нулевой; с пружинным контактом соединяется жила защитного заземления. Рассмотрим подробную коммутацию кабелей.

От основной подстанции, запитывающей весь жилой дом выходит трехжильный кабель и протягивается к распределительному коробу. В коробе предусмотрено разветвление кабеля, один опускается к предполагаемому потребителю (розетке), а другой идет к следующему распределителю на подключение иных источников питания.

Если предусмотрена последняя розетка, а короб коммутации расположен над предшествующей, ее соединение делается с этого же места, без обязательной установки дополнительной распределительной коробки.

Все точно, а именно важно соответствие цветов изоляции в коммутации двух жил между собой

При помощи подобной схемы произвести манипуляции по установке приборов будет легко

Обращаем ваше внимание на то, что не всегда удается избежать подсоединения розеток с использованием двухпроводных проводов. Схема останется аналогичной, но провод заземления будет отсутствовать

Установка блока из двух розеток

Установка блока из двух розеток с точки зрения подключения не сильно отличается от установки одиночной розетки. Однако, установка блока из двух розеток может потребовать дополнительных шагов по монтажу и креплению.

Вот пошаговая инструкция для установки блока из двух розеток:

Найдите место для установки блока из двух розеток. Обычно блок устанавливается на высоте около 30-40 см от пола.
Откройте коробку, где будет установлен блок.
При необходимости удалите старый блок или розетки, используя отвертку и кусачки для проводов. Отсоедините провода от старых розеток и удалите их из коробки.
Подготовьте провода, которые будут подключены к новому блоку из двух розеток. Снимите изоляцию с концов проводов, используя кусачки для проводов.
Подключите провода к соответствующим зажимам на задней панели блока из двух розеток. Обычно провода красного цвета подключают к зажиму «L» (фаза), голубого цвета — к зажиму «N» (ноль), а зеленого цвета — к зажиму «PE» (заземление). Убедитесь, что провода подключены к правильным зажимам.
Затяните винты на задней панели блока из двух розеток, чтобы закрепить провода.
Установите блок из двух розеток в коробку. Убедитесь, что блок плотно прилегает к коробке и что провода не пережимаются.
Закрепите блок из двух розеток в коробке, используя винты.
Установите крышку на блок из двух розеток, чтобы закрыть его.
Включите электричество и проверьте, работает ли блок из двух розеток, подключив к нему какое-нибудь электрическое устройство.

Если вы заменяете одиночную розетку на блок из двух розеток, вам может потребоваться дополнительно закрепить блок в коробке, чтобы он не болт

Выбор провода

Провод подбирают по такому принципу:

число жил. Если решено устанавливать розетку с заземляющим контактом (см. выше), ее подключают 3-жильным проводом. В противном случае применяют 2-жильный;

материал. Вообще при устройстве проводки рекомендуется применять медный кабель — марки ВВГнг (в негорючей изоляции) или NYM (импортный аналог). Медь превосходит алюминий по электропроводимости и пластичности (алюминиевая жила после нескольких сгибания обламывается). Но при шлейфовом подключении применяется провод из того же материала, какой подведен к первой розетке. Если к алюминиевой жиле непосредственно подсоединить медную, при протекании тока оба материала разрушаются из-за электрохимической реакции. Требуется специальный переходник из нейтрального сплава. Алюминиевые провода (марка АВВГ и др.) встречаются в старых домах

Потому перед монтажом важно вскрыть существующую розетку и посмотреть, чем она запитана;

сечение жил. Также подбирается соответственно проводу, подведенному к первой розетке (при использовании кабелей из того же материала)

Применять провод большего сечения нет смысла, поскольку пропускная способность «цепочки» все равно определяется возможностями самого слабого ее звена.

Для бытовых розеток минимальное рекомендуемое сечение жил составляет 2,5 мм2 (для медного провода). Такие кабели при скрытой прокладке выдерживают ток до 16 А (при открытой еще больше из-за хорошего теплоотвода), потому в розетку можно без опасений включать любой прибор, кроме особо мощных — электроплиты и проточного водонагревателя.

Если же первая розетка шлейфа запитана проводом с жилами по 1,5 мм2 (преимущественно применяется в осветительных сетях), стоит подумать о его замене. В противном случае в розетки шлейфа можно будет включать только самые маломощные приборы.

Виды

Новую розетку выбирают по ряду важных технических параметров.

Тип установки

Есть два варианта:

врезные: устанавливаются в высверленное коронкой отверстие;
накладные: прикручиваются поверх стены саморезами.

Врезные в сочетании со скрытой проводкой (кабели прячутся в борозды и заделываются раствором) устанавливают в жилых и прочих помещениях с высокими требованиями к эстетике.

Накладные с проложенной открытым способом проводкой применяют в гаражах, дачных домиках и т.п. — их проще устанавливать.

Наличие контакта заземления

Заземление бытовых электроприборов желательно, поскольку оно защищает пользователя от электротравмы. Но реализовать его можно только в домах с системой заземления, организованной по новым стандартам (тип TN-C-S).

В старых домах с системой TN-C заземление к розеткам не подключают, соответственно, следует приобретать изделие без третьего контакта.

Даже если в доме имеется современная система заземления TN-C-S, не стоит торопиться с покупкой розетки с заземляющим контактом. Поскольку новую точку решено запитать от существующей розетки, сначала требуется убедиться, что к той подведен 3-жильный провод.

Если же она подключена 2-жильным, то даже при наличии на ней заземляющего контакта покупать розетку с заземлением нет смысла.

Диаметр гнезд

Есть два типа розеток:

советского образца;
евророзетки: с гнездами увеличенного диаметра.

Выбор розетки зависит от типа вилки на электроприборе. Ошибка не критична: существуют переходники для включения вилок советского образца в евророзетки и наоборот.

Тип клемм

Этим определяется качество и надежность контакта в розетке. При плохом контакте провод сильно греется, что может привести к его отгоранию или пожару.

Розетки оснащают клеммами трех типов:

плоско пружинные. Наиболее надежная разновидность;
винтовые с прижимной пластиной. Для фиксации провода в клемме затягивают винт, упирающийся в пластину из меди. Клеммы — плоско пружинным, в надежности уступают, но вполне приемлемы;
винтовые без прижимной пластины. Вариант, где жилы просто прижимают винтом, — наихудший, приобретать такую розетку не рекомендуется.

Как сделать заземление своими руками

При установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления. В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка

Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

В старой розетке

Понятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки. При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода “земли”

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

При размещении заземлителя учитывают ряд условий:

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

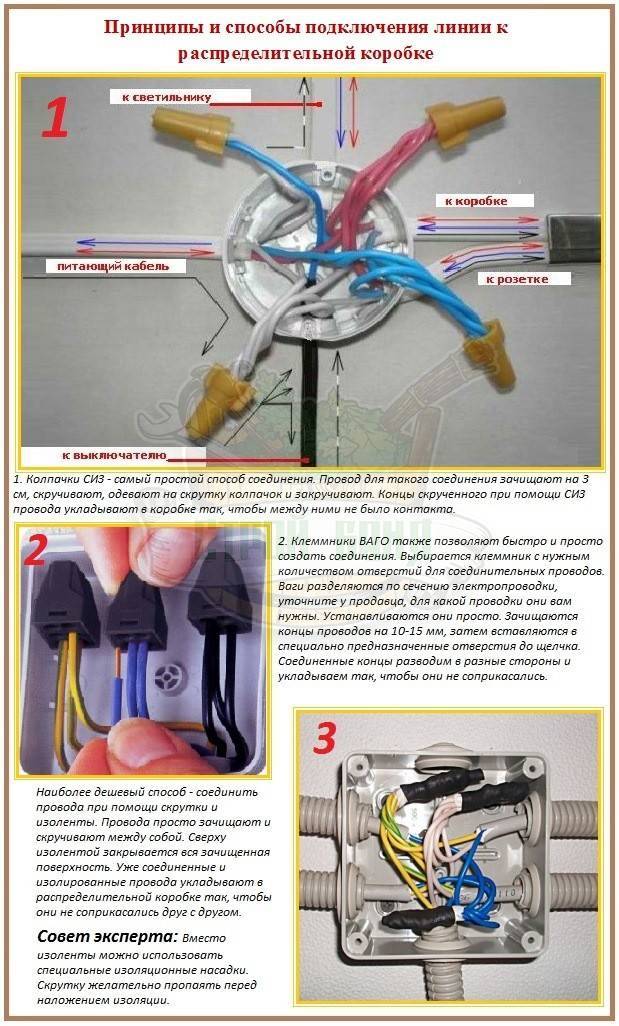

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов: Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Схема подключения розетки: от розетки, с 3-мя или 4-мя проводами
