Как подключить двойной выключатель: устройство выключателя, чертеж и материалы

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
двухклавишные выключатели;
изолента;
монтажная коробка;
клеммники или винтовые зажимы.

Список инструментария:

крестовые и плоские отвертки;
монтажный нож для снятия изоляционного материала;
бокорезы;
нивелир;
пассатижи;
молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

Виды

Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.

Для внутренней установки

Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.

Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.

Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.

Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.

Для наружной установки

Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.

Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.

Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.

Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.

Преимущества и недостатки двойного подключения

Переключатель из двух частей оптимизирует полезное пространство

Начинать электромонтажные работы необходимо с оптимизации работы всех электроприборов, объединенных в цепь.

Хороший пример оптимизированного контура — традиционная организация блочного освещения в туалете и ванной. В коридоре обычно устанавливают выключатель, оснащенный двумя ключами. Одна клавиша управляет освещением в ванной, а другая в туалетной комнате.

Установка общего выключателя на несколько помещений целесообразна, если они смежные или расположены рядом. Для удаленных помещений рекомендуется устанавливать отдельные электроустановки.

Также рекомендуется установить двойной выключатель, если в комнате есть бра или люстра, оснащенная несколькими лампочками. Раздельное управление с одной точки позволяет расширить функционал устройства и регулировать интенсивность горения.

Как найти фазный провод?

Чтобы правильно подсоединить двойной выключатель, следует определиться с проводами. Иногда возникают сомнения, какой провод фазный.

Разъяснить ситуацию поможет следующий способ:

кончики проводков аккуратно отводят в стороны (чтобы не стыкались вместе);
включается напряжение на щитке;
индикаторной отверткой притрагиваются к оголенным частям;
фазный тот провод, при касании с которым загорится лампочка.

Контролировать интенсивность освещения помогают диммеры. Различают сенсорные, нажимные, поворотные. Схема установки для всех видов одинаковая.

Двухклавишные аппараты компактнее, элегантнее нескольких одноклавишных, установленных вместе. Внимательное следование инструкции поможет правильно установить проходной выключатель (надлежащего уровня), соответствующий потребностям.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

Нулевой провод люстры подключить к нулевому проводу на потолке.
В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

2 – от щитка (ноль и фаза);
3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

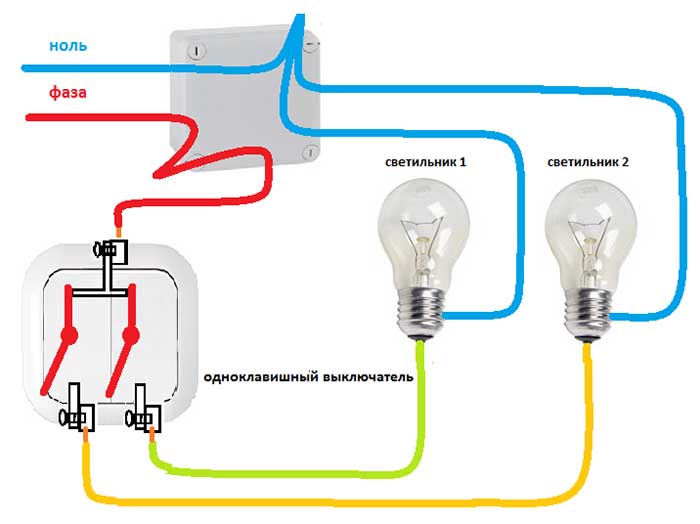

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

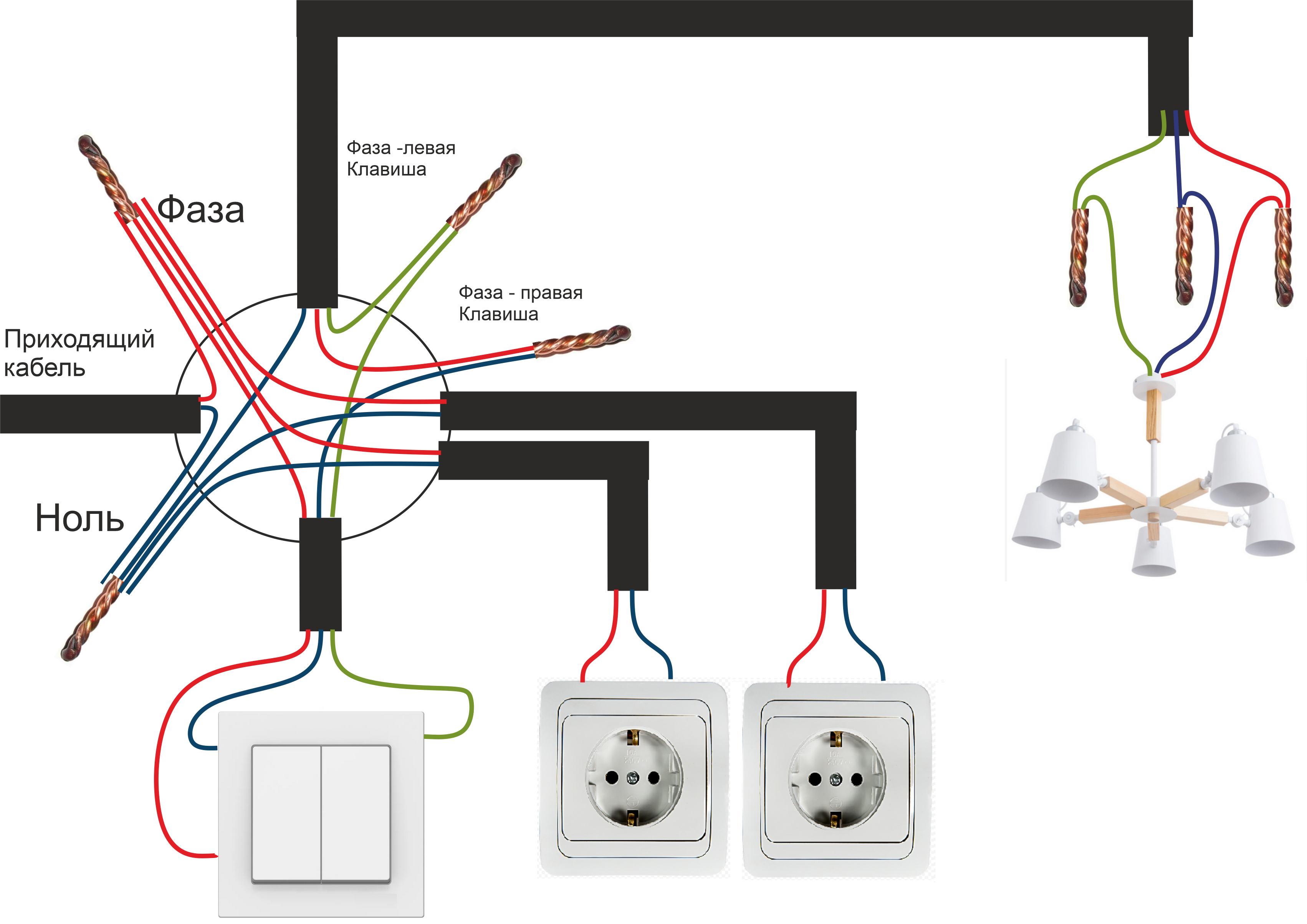

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
Фазу переключателя соедините с фазой электрического щитка.
Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
Фазу электрощита подключите к общему контакту выключателя.
Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

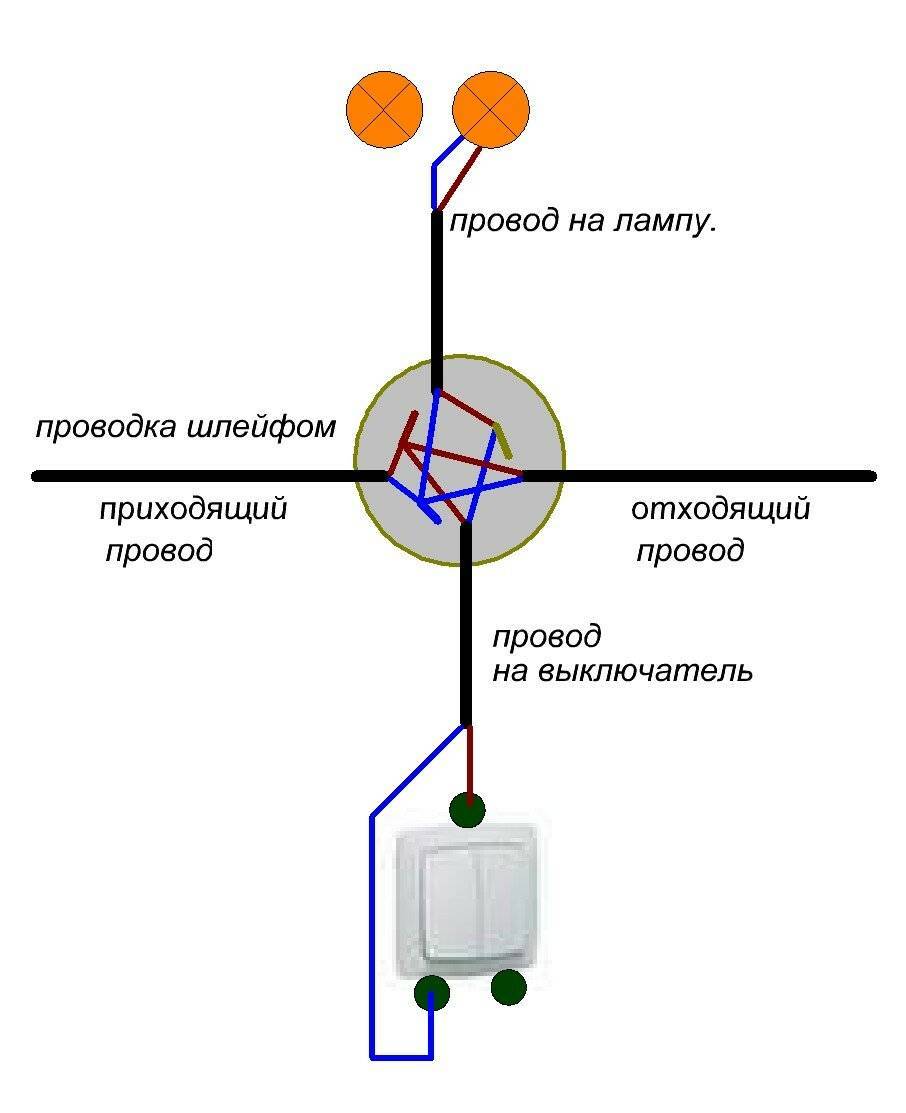

Схема подключения двухклавишного выключателя на две лампочки
