Установка
подключается к канализации
Подключаем канализацию
Вторым важным моментом является высота поддона. Понятно, что в душ должно быть комфортно залезать. Но при этом следует учесть, что для качественного слива воды канализационной системе необходимо обеспечить определенный уклон. Как правило, поднятия поддона сантиметров на 15 вполне достаточно.
После того как все отрегулировано, можно подсоединять поддон к канализационной системе. Для этого выполняем несколько простых действий. Закрепляем с обратной стороны дна сифон в сливном отверстии, к нему подсоединяем шланг или гофрированную трубку, затем коленчатый патрубок, который, в свою очередь, фиксируем в отверстии канализационного слива.
Затем обрабатываем все места стыков водостойким герметиком, еще раз проверяем ровность поддона с помощью строительного уровня, а затем тестируем работу оборудования. Для этого наливаем в поддон большое количество воды и ждем, пока она сольется. При этом тщательно осматриваем все стыки сливной системы на предмет протечек.
Если все в порядке, то закрепляем на поддоне боковую панель, закрывающую пространство под ним, и переходим к следующему этапу.

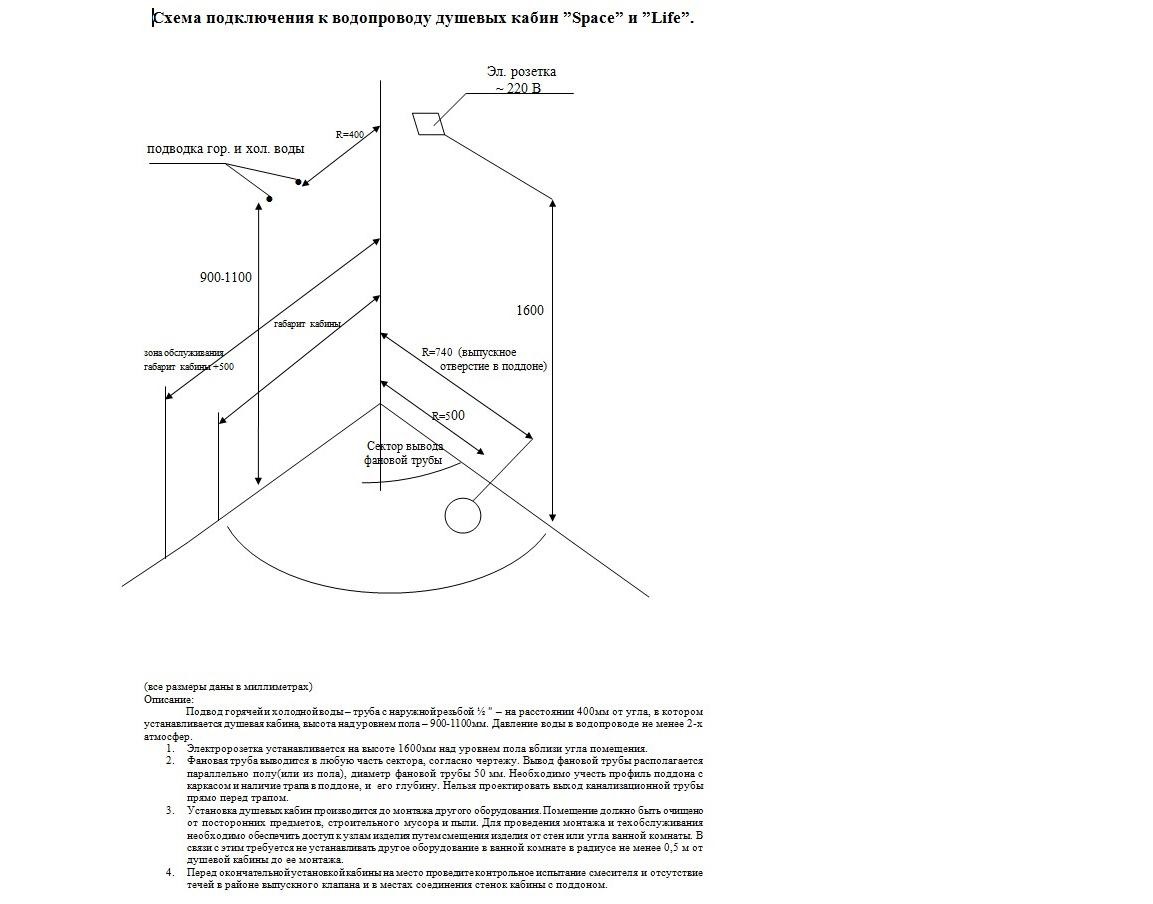

Подключаем водопровод
Для подсоединения кабинки к водопроводной системе вам понадобятся два гибких шланга: один для холодной воды, другой для горячей. Их длина должна быть такой, чтобы в случае необходимости можно было отодвинуть душевую кабину от стены.
Процедура подключения происходит следующим образом.
Перекрываем водоснабжение. Желательно, чтобы на вашей системе были установлены запорные вентили. Если их нет, то придется писать заявление в управляющую компанию и ждать, когда ее специалисты отключат стояк. После того как вы убедились в отсутствии воды в трубах, необходимо открыть на смесителе краны подачи холодной и горячей воды. Тем самым вы снизите давление в водопроводной системе. Затем в стене необходимо просверлить отверстия в тех местах, где будут располагаться анкера для крепления душевой кабины
Если в вашей ванной комнате кафельная отделка, то сверлить плитку нужно очень осторожно, чтобы не разрушить материал. Для этого сначала нужно использовать очень тонкое сверло, и только потом довести отверстие до необходимых габаритов с помощью насадки нужного диаметра
Теперь удаляем старую душевую систему, если она была установлена ранее
Делается это с помощью разводного ключа, также могут пригодиться и обычные плоскогубцы. На освободившийся конец трубы устанавливаем компрессионный фитинг. При этом резьбу необходимо уплотнить с помощью ФУМ-ленты. Закрутка, как правило, производится на 4–5 оборотов. Затем подсоединяем гибкие шланги одним концом к задней панели душевой кабины, а другим — к компрессионным фитингам. В завершение тестируем собранную систему
Осторожно открываем запорные краны и включаем душ. В процессе проверки внимательно осматриваем все соединения
Только потом, если все в порядке, ставим кабину на постоянное место.
Подключение к электропитанию
гидромассажа
Подсоединять оборудование к электросети необходимо, строго следуя инструкции, приложенной производителем к оборудованию. Помните, что в данном случае на первом месте стоит безопасность, поэтому нужно соблюдать все требования.
В любом случае, вам понадобится установка УЗО. Это устройство защитного отключения электроэнергии, которое срабатывает при необходимости. Также необходима установка дополнительной системы для уравнивания потенциалов (ДСУП), к которой будет подключена ванная комната. Только в этом случае вы спокойно эксплуатировать ваше новое оборудование.
Если у вас нет опыта в проведении работ с электропроводкой, рекомендуем обратиться по этому поводу к специалисту. Поскольку, опять же, речь идет о безопасности. А вот работы по подключению кабинки к канализации и водопроводу вы вполне можете сделать самостоятельно, даже если у вас нет опыта.
Уверены, что у вас все прекрасно получится. Делитесь нашими советами с друзьями и смотрите видео с рекомендациями специалистов, ссылка на которое расположена ниже. Успехов!
Необходимые инструменты и материалы
Вне зависимости от типа выбранной модели без использования инструмента установить ее точно не удастся. Перечень всего необходимого может варьироваться в широких пределах, базовый набор инструмента выглядит примерно так:
- электродрель и сверла по бетону;
- разводной ключ;
- крестообразная и плоская отвертка;
- монтажный нож;
- плоскогубцы;
- ножовка по металлу;
- рулетка и карандаш;
- строительный уровень.
В большинстве случаев установка душевой кабины потребует внесения изменений в систему водопровода и канализации квартиры. Следовательно, для работы потребуются дополнительные шланги, фитинги, соединители, трубопроводы и тому подобное.
Именитые производители душевых кабин комплектуют свои изделия всем необходимым для установки, как правило, в комплект поставки входят соединительные трубопроводы, сифон, гофрированный рукав, набор деталей для подключения электричества, крепежные элементы. Дешевые же кабины нередко продаются как есть, все необходимое придется покупать отдельно.
Перечень дополнительного материала формируется индивидуально, он зависит от модели кабины, схемы водоснабжения и водоотвода конкретной квартиры. Из того, что понадобится в любом случае, стоит упомянуть герметик, уплотнительную сантехническую ленту. Понадобятся также резиновые прокладки и уплотнения, изолента или термоусадочная изоляция.
Кабины, обладающие широким диапазоном дополнительных функций, например паровая баня, гидромассаж и прочее, имеют заведомо более сложную конструкцию, для их подключения могут потребоваться специальные инструменты, перед установкой подобных моделей стоит внимательно изучить инструкцию.
Шаг 5. Установка всех панелей на поддон
Разобранные задние панели душа соберите и установите необходимые элементы. Теперь переходим к установке всех панелей на поддон. По очереди установите все панели (их может быть от 2 до 5 в зависимости от модели кабинки) на поддон не прикручивая. Осмотрите границы и горизонтальные стыки на наличие щелей и неровностей. Все элементы должны чётко и плотно прилегать один к одному, иначе душ будет негерметичным и утратит свою привлекательность
Соединив все панели и уверенно зафиксировав, прикрутите их к профильному каркасу душа
Установив стены душа, осторожно ставьте «крышу» наверх. Прикрутите потолок на 4 самореза
Порядок сборки душевой кабины не предусматривает дополнительный крепёж потолка на полукруглом профиле. Зачастую это необходимо, так как крыша будет болтаться. Если каркас кабины достаточно плотный, сделайте пару небольших отверстий и прикрутите потолок саморезами. Выходим на финишную прямую. Верхнюю конструкцию гидробокса размещаем на поддоне, аккуратно передвигая по поверхности. Зафиксировать в нужной позиции кабину с помощью саморезов. Теперь пройдитесь силиконовым клеем по швам и зазорам, которые могут послужить для протекания воды.
Установленная душевая кабина
Порядок монтажных работ
Общий порядок действий четко изложен в инструкции, которая идет в комплекте поставки. Его необходимо внимательно изучить, чтобы не допускать ошибок. Однако, даже после прочтения инструкции, у многих пользователей остаются вопросы — как подключить душевую кабину к водопроводу и канализации в определенных условиях. Как лучше подсоединять коммуникации, что необходимо сделать в первую очередь.
Обычно инструкции составляются в расчете на подготовленных людей, и разъяснения некоторых мелочей или деталей в них нет. Поэтому следует рассмотреть поэтапно, как подсоединить душевую кабину к канализации и водопроводу самостоятельно, без привлечения посторонних людей.
Подготовка
Первым действием должна стать тщательная подготовка. Необходимо удалить из ванной комнаты все посторонние или незакрепленные предметы, продумать место установки кабины с учетом всех правил и требований. Существенную помощь в этом окажет схема прокладки трубопроводов, которую рекомендуется предварительно набросать для более детального проектирования монтажных работ.
Перед тем, как подключить душевую кабину к канализации, необходимо ее точно измерить. Чаще всего устройство поставляется разобранным, поэтому следует собрать его и определить габариты, участки подведения трубопроводов и прочие детали. Соединять элементы не следует слишком плотно, предварительная сборка не требует тщательного крепления всех узлов. Главной задачей станет определение, насколько высоко находится канализационный вывод. Можно ли установить кабину прямо на пол, или потребуется увеличивать высоту расположения точки слива путем создания подиума или подставки. Некоторые данные есть в инструкции, но предварительную сборку в любом случае рекомендуется выполнить, хотя бы, для определения правильности комплектации устройства. Решая, как подключить душевую кабину к канализации в частном доме, надо учесть особенности системы, обеспечить необходимый уклон и подготовить заземляющий контур.
Монтаж поддона
монтаж
Поддон представляет собой род ванночки, на борта которой установлены боковые ограждения. Он устанавливается на собственную регулируемую опорную конструкцию, высота которой может быть изменена в некоторых пределах. Рассчитывать на значительный подъем основания не следует, регулировка предназначена только для настройки горизонтали и обеспечения правильного оттока воды. Сборка поддона особой сложности не представляет, основная задача — обеспечить нормальную высоту и неподвижность элемента.
Присоединение поддона к канализации и водопроводу
Рассмотрим, как подключить душевой поддон к канализации. Процедура выполняется в три приема:
- прикрепить к отверстию в поддоне слив;
- присоединить к нему сифон;
- подключить к сифону гофрированную трубку, которая соединяется с канализационным лежаком.
Необходимо правильно подобрать сифон. Его форма отличается от обычного вида сифонов, которые устанавливаются на умывальник или кухонную мойку. Для душевой кабины используется плоский сифон, способный поместиться в ограниченном пространстве. Отказаться от него нельзя, иначе из сливного отверстия будет постоянно распространяться дурной запах из канализации. Гидрозатвор, который создается в сифоне, отсекает биогаз из системы и не дает ему проходить в жилые помещения. При покупке надо выбирать конструкции, предназначенные либо специально для душевых кабин, либо для подключения ванны.
Сборка и монтаж дверей
Установка дверей – это следующий этап, с которым не должно возникать проблем. Выполняется эта процедура в следующем порядке действий:
- Сначала саморезами изнутри прикручивают к каркасу резиновые или пластиковые ограничители.
- К дверкам крепятся ручки.
- К торцам дверей, которые будут примыкать друг к другу и стенкам, прикрепляются особые резинки с магнитами.
- Снизу и сверху прикручиваются ролики.
- Затем дверь навешивают на каркас сначала верхними роликами, а затем в профиль заводят нижние, немного их отгибая.
Прежде чем отпускать хрупкую стеклянную дверь, убедитесь, что она установлена правильно и плавно открывается.
Высота канализации для раковины
Стандартная
высота канализации для раковины
в ванной привязана к уровню размещения горизонтального трубопровода. Поскольку
большинство типов раковин обладают тумбами, пьедесталами или иными
дополнительными предметами, скрывающими выпускную гарнитуру, то принципиального
значения высоты не существует. Для раковин навесного типа, где трубопровод из
сифона сразу уходит в стену, высота расположения выбирается методом
предварительной установки и примерки точки вывода по месту. Чаще всего в стене
делают вертикальное углубление, в котором располагают канализационный отвод, а
отверстие для входа в стену делают в кафельной плитке, за которой его скрывают.
Такой способ монтажа весьма привлекателен, но ревизия труб или ремонт в случае появления протечек становятся чрезвычайно затрудненными, как и во всех вариантах скрытого монтажа. Соединения труб должны быть выполнены максимально плотно, с использованием герметика или иных средств, исключающих возникновение протечек.
Советы опытных сантехников
Насколько бы надежной не казалась заводская сборка душевой панели, гайки подсоединенных трубок, шлангов и труб следует проверить и затянуть гаечным ключом. После установки душа на место все соединительные узлы окажутся невидимыми.
Что там будет происходить за глухим панелями – непонятно. Доводить дело до потопа не стоит. Герметичность и еще раз герметичность. Ни одно соединение труб не должны протечь через неделю или месяц после завершения подключения и монтажа гигиенического душа.
Если сливное отверстие душевой кабины оказывается слишком далеко от ввода канализации, то потребуется смонтировать сточный насос. Самотек здесь по трубам организовать не получится. Работает такой агрегат бесшумно, а размерами как раз подходит для размещения под поддоном.
Ванная комната с установленной душ-кабиной должна иметь хорошую вентиляцию, особенно это важно при наличии функции «паровая баня»
Все трубопроводы должны располагаться под небольшим уклоном. Самотек нужен и канализации и водопроводу. Канализационные трубы укладываются с наклоном к стояку, а водопроводные – от него к душ-кабине, чтобы при перекрытии вода полностью вытекала из системы.
В излишне бюджетных моделях слив может быть выполнен из силуминового сплава. Этот сток прослужит максимум два-три года. Лучше сразу потратиться и поменять его на аналог из нержавейки, в комплекте к которому еще и прилагается нормальный сифон из качественного пластика.
Водопроводы, прокладываемые до душевой кабины, следует оборудовать шаровыми запорными кранами и грязеуловителями. Вода в централизованных системах не всегда идеально чистая. Если отверстия лейки еще и не забьются песчинками, то форсунки работать перестанут обязательно. Фильтры с вентилями можно поставить непосредственно у стояка либо на концах подводов у кабинки.

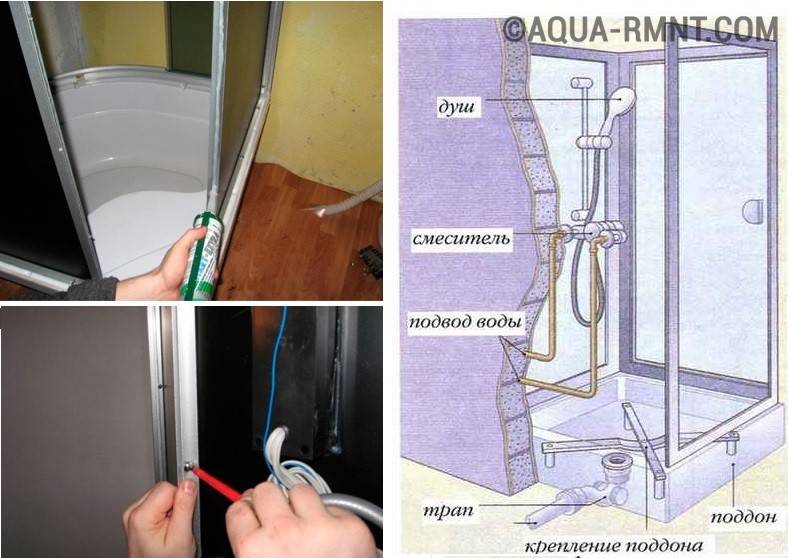

Особенности устройства душевых кабин
Душевая кабина — это полностью или частично закрытый бокс, используемый для проведения водных гигиенических процедур.
Кабина состоит из нескольких частей:
- поддон (в некоторых конструкциях используется небольшая ванна);
- боковые ограждения;
- подвижная прозрачная шторка, служащая одновременно входом и ограждающей панелью, препятствующей разбрызгиванию воды.
Сооружение достаточно массивное и
требующее определенного пространства. Кроме того, его приходится отдельно подключать к водопроводу,
канализации, сети электропитания. Существуют продвинутые конструкции душевых
кабин, обладающие различными функциями и способные менять режимы подачи воды,
производить массажные процедуры. Все эти возможности требуют грамотного подключения душевого поддона к
канализации, водопроводу и электросети, выполненному с соблюдением всех
требований технологии и безопасности.
Монтаж поддона
Следует отметить, что технология монтажа разных кабин может отличаться. Например, достаточно часто отличаются точки подключения водопровода и канализации. Поэтому перед началом работ желательно тщательно изучить техническую документацию к приобретенной модели.
В первую очередь осуществляется установка поддона, если он входит в состав конструкции. Он монтируется на специальных опорных ножках, благодаря которым можно отрегулировать высоту от поверхности пола. Горизонтальное положение бортика также выравнивается с их помощью с использованием уровня
Важно, чтобы основание плотно касалось стены, а даже небольшие ямы в полу отсутствовали, тогда вода не будет скапливаться
Если функционал предусматривает наличие электроприборов, располагаемых под поддоном, то их рекомендуется разместить на дополнительном металлическом каркасе. Оставлять их непосредственно на полу комнаты запрещено правилами безопасности.
Поддон должен устанавливаться в строго горизонтальном положении. При его изготовлении производитель специально создает небольшой наклон, чтобы обеспечить самотек сливных жидкостей в канализацию. Если при монтаже данный элемент будет не очень ровно расположен, то вода не сможет самостоятельно уходить, а после высыхания на полу останутся следы.
Смотреть видео
Делайте подиум для душевой кабины ч.1
Watch this video on YouTube
В некоторых моделях открытого типа поддон отсутствует, поэтому его следует сделать самостоятельно своими руками. В большинстве случаев возводится подиум из бетона с кафельной или мозаичной облицовкой на небольшом возвышении со сливным трапом. Процедура состоит из следующих этапов:
- Выкладывается периметр основания. Чаще всего используется керамическая разновидность полнотелого кирпича.
- На необходимой высоте располагается трап, который затем должен подключаться к канализации.
- Производится стяжка из бетона с обязательным созданием небольшого наклона к сливу.
- При помощи водостойкого клея осуществляется укладывание плитки.
- Стыки необходимо затереть с применением водоотталкивающего средства или герметиком, предназначенным для сантехнических работ.
Чтобы предотвратить последующее размокание основания, можно добавить в раствор цемента ПВА либо жидкое стекло. Это существенно повысит водоотталкивающие свойства конструкции. Также желательно покрыть пол, боковые стенки и получившееся бетонное основание (до укладки плитки) специальным средством для гидроизоляции.
Пошаговая инструкция по подключению душевой кабинки своими руками
Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.
Монтаж поддона или подиума
Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.
При определении габаритов подиума руководствуются следующими правилами:
- минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
- учитывается высота укладки плитки, равная 25 мм;
- при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
- максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
- внутри подиума предусматривается канал для прокладки сливной трубы;
- в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.
Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

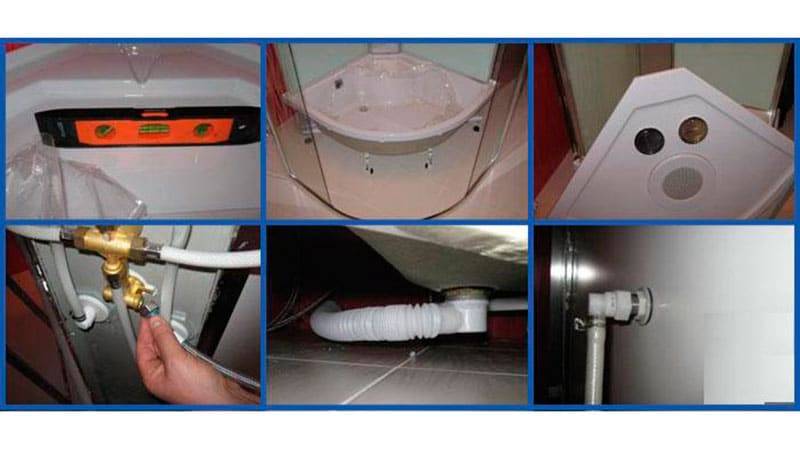

Подсоединение поддона к канализации
Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.
Сливная труба, подключенная к канализации.
Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:
- Поддон предварительно устанавливается в горизонтальной плоскости с использованием разводного ключа и строительного уровня (необходимый уклон для слива уже предусмотрен при изготовлении поддона).
- В отверстие поддона герметично монтируется слив.
- Под поддоном закрепляется сифон.
- К сифону прикручивается гофрированная труба, которая выводится в канализацию. Стык обрабатывается герметиком.
- Поддон возвращается в горизонтальное состояние согласно п.1.
В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.

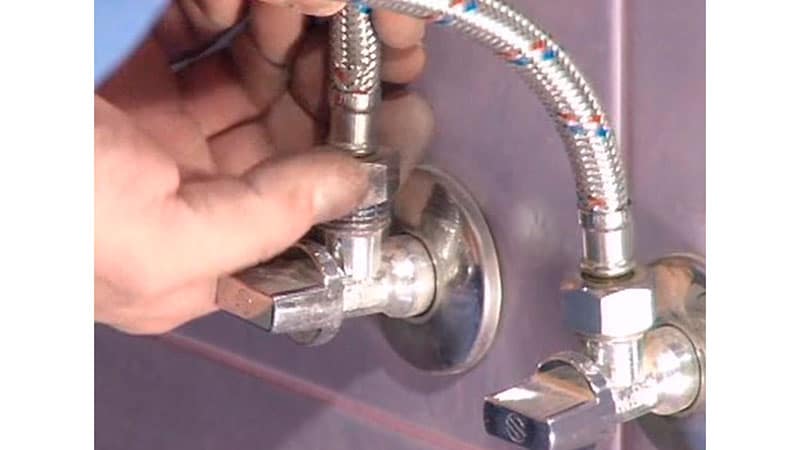

Присоединение труб водопровода
К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.
Последовательность работ следующая:
- Перекрыть воду в системе. Для этого в ванной оптимально иметь запорные краны, чтобы не отключать весь дом.
- В предварительно выведенные водорозетки вкрутить угловые переходники с наружной резьбой, к которым прикрутить гибкие резиновые шланги в алюминиевой оплетке. Для герметизации соединений используется фум-лента или сантехническая нить.
- Шланги подсоединить к двум резьбовым фитингам на угловой панели кабины, отмеченных красной и синей точками. Соединение имеет резиновую прокладку и не нуждается в дополнительной герметизации.
- Включить напор воды, проверить герметичность.
Открытая кабина уголком подключается по-другому.
Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.
Подключение к электросети и тестирование
Для подключения оборудованных функциями гидромассажа и бани душевых кабин к электросети применяется кабель ВВГ или NYM. Кабель прокладывается от электрического щитка с установкой устройства защитного отключения (УЗО). Чтобы правильно выбрать сечение кабеля, следует знать мощность подключаемой электронагрузки. Электрическая мощность оборудования душевой кабины указывается в паспорте изделия.
Для определения сечения используется следующая таблица:

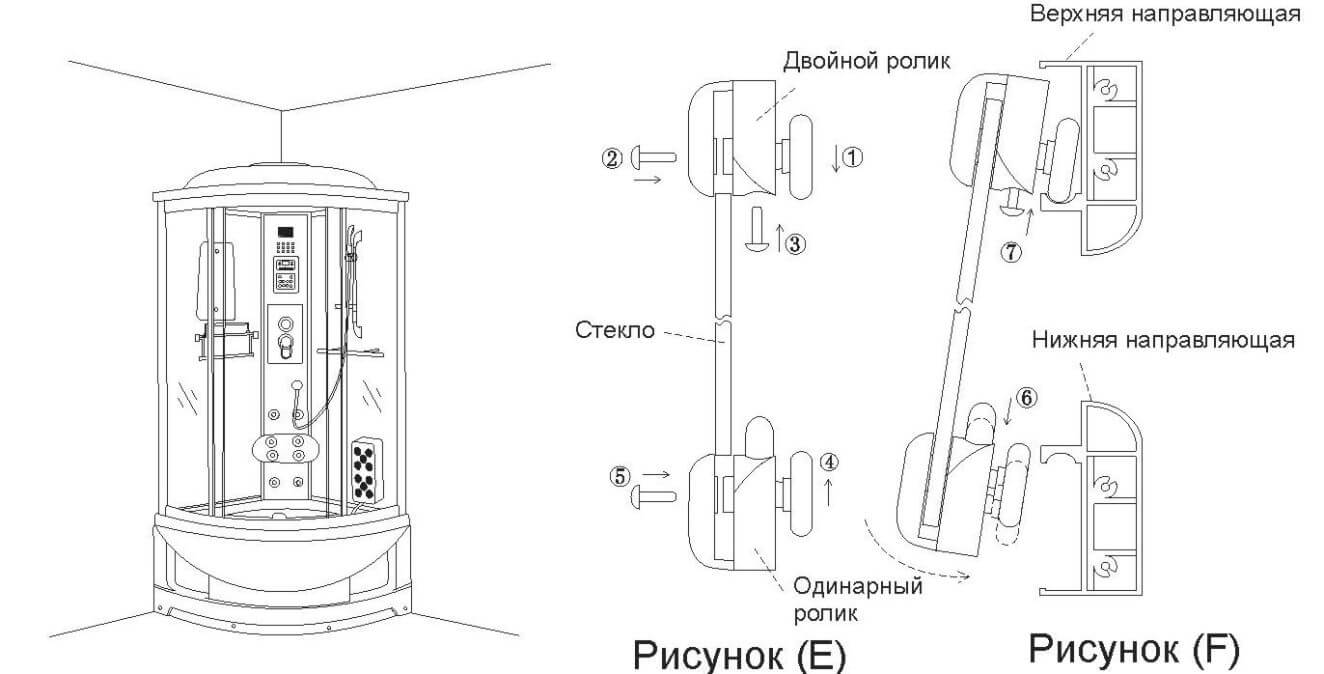

Теперь собираем и устанавливаем раздвижную стеклянную дверь и ролики
Закрепите на дверцах кабины специальные ролики, отвечающие за перемещение дверец. Затем наденьте уплотнители. Далее, створки нужно установить, отрегулировав ролики должным образом: дверцы должны хорошо и плотно закрываться. На винты, с помощью которых держатся ролики, надеваются заглушки. Кстати говоря, стеклянные дверцы имеют обыкновение довольно быстро и сильно загрязняться. Поэтому, если есть такая возможность, лучше выбрать дверцы с каким-нибудь узором. Это не только декоративная функция. Узор сможет хорошо скрыть разводы от воды. Так можно сэкономить время на уборке.
Установка раздвижной стеклянной двери и роликов
Выбор душевой кабины
При выборе подходящей модели каждый покупатель основывается на своих желаниях и бюджете
Также важной деталью являются опции и внешний вид.. Душевые кабины принято делить на три вида:
Душевые кабины принято делить на три вида:
Душевые кабины принято делить на три вида:
- Простые уголки. Это самый простой и дешевый вариант, который можно встретить в магазине. Чаще всего у моделей отсутствует крыша, а вместо боковых стенок используются стены ванной комнаты. Монтаж такой конструкции максимально простой, пользоваться уголком можно только для принятия душа.
- Простые кабины. Вариант дороже, уже имеет собственные стенки. Часто модели имеют форсунки с функцией контроля напора воды. Можно принимать не только душ, но и пользоваться гидромассажем.
- Многофункциональные боксы или кабинки. Самые оснащенные модели. Опционально могут иметься: генерация пара, радио, подсветка функции тропического дождя, создание условий бани и так далее. Количество дополнительных опций напрямую повлияет на сложность монтажа кабинки.
Кроме функционала деление может производиться в зависимости от применяемых материалов. Для поддона используют пластик, сталь, акрил или чугун.
Поддон из камняИсточник gidpovode.ru
Для дверей – стекло, пластик. Тип открытия дверей также имеет разделение на:
- распашные;
- двустворчатые;
- складывающиеся;
- раздвижные.
Основным фактором выбора габаритов душевой кабины является доступная площадь в ванной комнате.

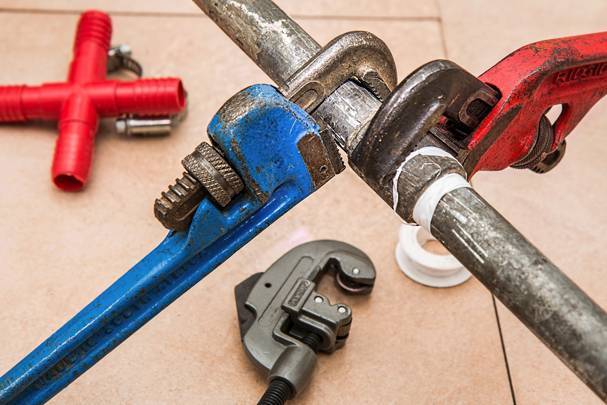

Инструменты для подключения душевой кабинки
Чтобы подключить душевую кабинку к системе водоснабжения и канализации, необходимо запастить инструментами и расходными материалами. Пригодится и инструкция, сопровождающая каждую модель: она нужна для знания важных в процессе монтажа параметров.
- Гибкие или гофрированные соединительные шланги. Эти варианты лучше всего подходят для монтажа: с ними просто работать. Обычно такие материалы поставляются в комплекте с кабинкой, если их нет, то покупаются отдельно, подходящих длины и диаметра.
- Компрессионные фитинги. Они нужны для соединения или разведения определенных участков на шланге.
- Отвертки, ножи, разводные ключи. Их функция – регулировка длины шланга, его фиксация в необходимой точке.
- Уплотнители (ФУМ-лента и резиновый), герметик. Использование этих материалов необходимо для предотвращения протечек.
- Фильтры. Детали нужны для предварительной очистки воды перед попаданием в распылитель. Очистители помогают продлить эксплуатационные сроки оборудования и предотвратить возможные поломки.
Покупая расходные материалы самостоятельно, стоит убедиться, что по диаметру и длине они точно подходят. Некорректный монтаж приводит к утечкам и быстрому износу сантехники.
Подсоединение к канализации
Если модель без поддона устанавливают на подиум с уже вмурованным в него стоком, то кабины с поддонами необходимо подключать к канализации отдельно.
Процесс подключения детально описывается в сопроводительной документации, в общем же случае работа выполняется в следующей последовательности:
- установка патрубка в сливное отверстие;
- подключение сифона;
- подсоединение гофрированной трубы;
- соединение слива с канализацией.
Использование сифона для душевой кабины является обязательным. Прежде всего, он улавливает всевозможные загрязнения, которые могут стать причиной засора канализации
Это важное свойство, но не единственное, в сифоне всегда остается вода, которая создает затвор, препятствующий проникновению запахов из канализации в помещение
Монтируя слив, важно обеспечить максимальную герметичность стыков, для этого используют штатные резиновые прокладки, резьбовые соединения обматывают сантехнической уплотнительной лентой
