Способы подключения датчиков движения к светодиодным прожекторам

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:

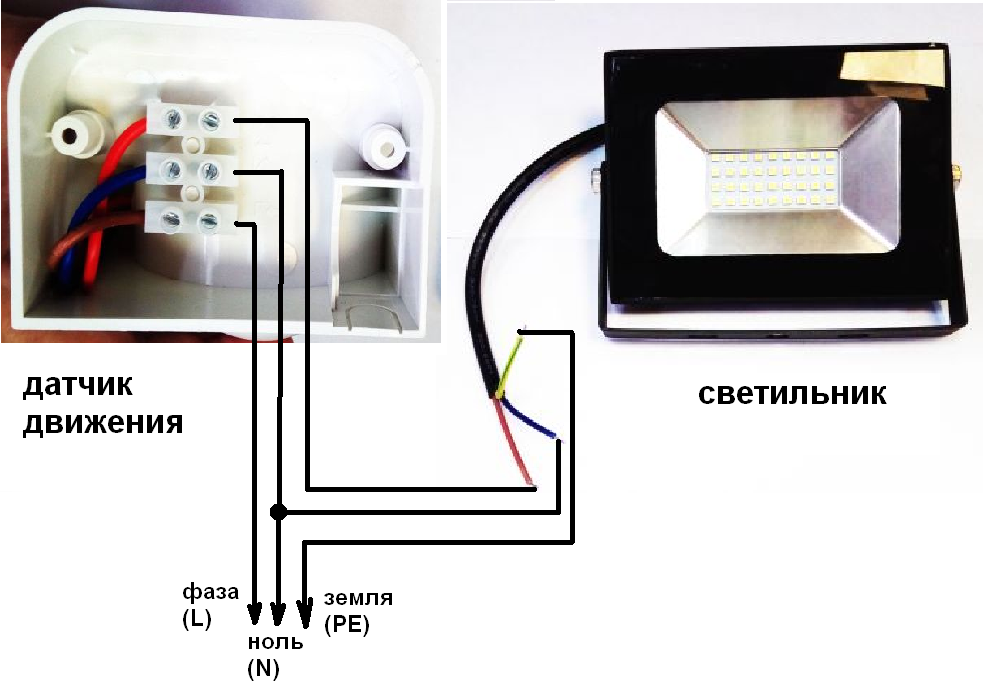

4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Преимущества и недостатки

Монтаж подобного оборудования принесет пользователю много удобств. Светодиодные прожекторы имеют массу достоинств:

• широкая сфера применения;
• экономичность – невысокий уровень потребления электроэнергии, умеренная цена самого устройства;
• долгий эксплуатационный срок – показатель превышает таковой у аналогов в 3 раза;
• надежность, стойкость к повреждениям, падениям, ударам, а также к вибрации;

• минимум обслуживания — заменять светодиоды не требуется, разве что очень редко;
• отличные результаты в освещенности территории – достигаются посредством интенсивного свечения;
• возможность применять практически при любых возможных температурах окружающей среды – от -60 до +50 градусов;
• высокая защищенность от загрязнений, воды (у разных моделей показатель защиты отличается).

Большим плюсом можно назвать отсутствие необходимости поиска выключателя – свет загорится без постороннего участия. Днем прибор будет спокойно «отдыхать», не затрачивая электроэнергию сети. Минусов у прожекторов немного:

• когда узел управления автоматический, датчик сработает на движение животных, поэтому возможны регулярные ненужные включения прибора;
• если отключения и включения будут слишком частыми, лампы устройства скоро придется заменять;
• некоторые приборы отключаются спустя определенное время, что может быть неудобным при потребности в освещении в данный момент.

Классификация прожекторов с датчиками движения

Представленные на рынке датчики движения можно поделить по нескольким параметрам.

• По способу крепления — настенные и потолочные;
• По защищенности от пыли и влаги. Для уличного использования рекомендуют сенсоры с уровнем защиты не меньше IP65.

Световые приборы могут использовать разные источники освещения. Лампы накаливания из-за своей ненадежности и большого потребления энергии редко эксплуатируются в прожекторах. До недавнего времени наибольшей популярностью пользовались галогенные лампы. Однако низкий срок службы и высокое энергопотребление галогенных прожекторов ведут к их замене более современными светильниками.

Лучшими считаются прожектора со светодиодами. Они потребляют меньшее количество энергии и долго служат.

Схема подключения прожекторов не зависит от источника света. Однако датчики движения должны подбираться с учетом мощности используемых ламп.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Подключение двух и трехпроводных датчиков своими руками

По типу подключения датчики бывают двух и трехпроводными. Двухпроводные датчики движения чаще всего ставят в обычные подрозетники.Подключение состоит из 4-х элементов:

• автоматический выключатель для подачи питания 220В;
• распредкоробка;
• датчик;
• светильники.

Монтаж прибора аналогичен подключению одноклавишного выключателя света -нужно подвести питающую фазу к датчику, и через него пустить ее на светильник. Первым делом заводите трехжильный кабель от автомата в щитке в распредкоробку. Далее протягиваете уже двухжильный провод до места установки датчика. Такие модели устанавливают на высоте в пределах от 1,2 м до 2,0 м от пола, они отличаются от настенных устройств, которые размещают под самый потолок недалеко от входной двери

Важно учитывать, чтобы открытые двери не перекрывали угол обзора датчика. Далее, кабель идущий на светильник, также заводим в распредкоробку и соединяем все жилы – сначала ноли от кабеля питания – на кабель светильника, далее заземление, а фазу с автомата, соединяем с жилой, уходящей на датчик

Вторую жилу от кабеля датчика, пускаем на светильник

Далее, кабель идущий на светильник, также заводим в распредкоробку и соединяем все жилы – сначала ноли от кабеля питания – на кабель светильника, далее заземление, а фазу с автомата, соединяем с жилой, уходящей на датчик. Вторую жилу от кабеля датчика, пускаем на светильник

Затем подключаем датчик к цепи. Первую фазу заводим на соответствующую клемму. Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка». Осталось спрятать в подрозетник весь механизм и установить декоративную рамку. Далее производим настройку. Для этого выкручиваете по порядку все “флажки”.

1. Переводите устройство в автоматический режим.
2. Выставляете порог чувствительности, чтобы датчик не включался днем или в другое, ненужное время суток, в зависимости от уровня освещенности и силы светового потока.
3. Задаете время, через которое освещение отключится, как только исчезнет перемещение в зоне действия прибора. Подаете напряжение и проверяете работу всей схемы.

Преимущества двухпроводной схемы и датчиков движения:

• простота монтажа и подключения;
• возможность принудительного включения освещения без дополнительных выключателей света;
• универсальность.

Можно легко заменить любой одноклавишный выключатель таким устройством и автоматизировать систему освещения, без серьезных затрат. Однако данные приборы иногда плохо работают с энергосберегающими и светодиодным лампочками, которые начинают сильно мерцать.

Самые популярные марки трехпроводных датчиков с тремя клеммами – это инфракрасные датчики движения, при покупке которых нужно обращать внимание на температуру эксплуатации и на степень их влагозащиты. В качестве уличного освещения понадобятся полностью влагозащищенные модели IP65

На трехпроводной датчик заводят 220В, то есть фазу и ноль

Вся система также состоит из 4-х элементов:

• автоматический выключатель;
• распредкоробка;
• датчик;
• светильник.

По желанию можно добавить отдельный выключатель света. При подключении трехпроводного датчика, в распредкоробку заводят 3 кабеля:

• трехжильный от автомата (фаза-ноль-земля);
• трехжильный на освещение (если светильники с металлическим корпусом);
• трехжильный на датчик.

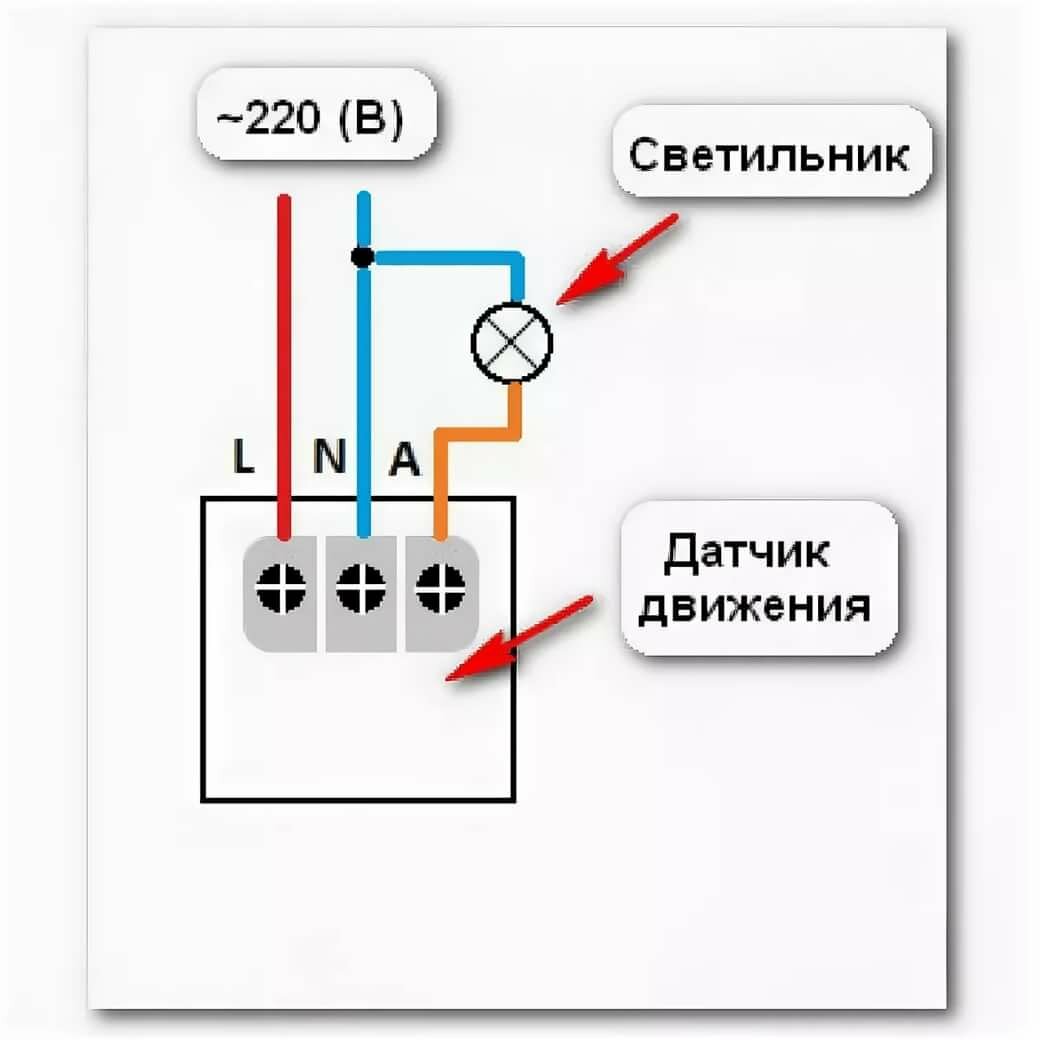

Нули собираются в одну точку. “Земля” с автомата подключается к “земле” на светильнике. Также как на ранее рассмотренной схеме, только теперь на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. Под корпусом имеется три клеммы: два ввода для питания 220В и один выход. Клеммы находятся в корпусе под нижней защитной крышкой. Из корпуса выходят три провода разного цвета, маркировка и обозначение которых есть в инструкции:

• красный А – выход;
• синий N – ноль;
• коричневый L – фаза входная.

Подключение датчика к прожектору

Иногда ситуации складываются так, что владельцы загородных домов стараются сделать подключение датчиков движения к мощным прожекторам. Если это делать напрямую, то есть, выбирается схема, о которой было рассказано выше, то датчик высокую мощность прожектора просто не выдержит и сгорит. Поэтому в схему подключения добавляется магнитный пускатель. Он на себя возьмет высокие нагрузки, которые прожектор создаст на датчик.

В схему подключения добавляется пускатель, через который будет проходить фазный контур. По сути, получится вот такая электрическая цепочка (можно сравнить с вышеописанной): к клеммнику подключается фаза, от клеммника идет провод до датчика, далее опять провод к клеммнику, от которого провод идет на пускатель и уже напрямую происходит соединение последнего со светильником. То же самое касается и нулевого контура (схема идентична).

Но здесь необходимо учитывать два показателя, а, точнее сказать, два соотношения:

• Точно сопоставить ток нагрузки с контактом датчика. То есть, сможет ли выдерживать контакт нагрузку, идущую от пускателя.
• Пускатель должен точно быть подобран под нагрузку самого светильника.

Некоторые горе-мастера предлагают в схему подключения мощных светодиодных прожекторов устанавливать не один датчик, а два, при этом не используя магнитный пускатель. Они считают, что таким образом можно равномерно распределить нагрузку от прожектора. Совершенно дурацкая идея, ведь нет никакой гарантии, что датчики сработают одновременно. Скорее всего, один включится раньше, другой позже. Соответственно, первый сразу же будет нагружаться, поэтому быстро выйдет из строя. А вслед за ним и второй.

Как работает инфракрасное устройство?

Инфракрасный прибор контроля движения ещё иначе называют пассивным. Если сравнить грубо, то можно ассоциировать его с термометром. Он срабатывает, когда в зону его действия попадает источник тепла.

Но для работы такого устройства понадобятся ещё дополнительные настройки. Например, вы установили такое инфракрасное устройство, и настроили его на появление взрослого человека. Если в помещение войдёт ребёнок, датчик может не сработать. Температура тела у всех одинаковая, а вот количество тепла, которые изучают взрослый человек и ребёнок, разные. Выставить в этом случае прибор на самый минимум тоже не выход из ситуации, он тогда начнёт реагировать на любую вбегающую в помещение кошку или собаку. В этом и заключается недостаток инфракрасных моделей – им потребуется тщательная ручная настройка. Ещё один минус этого датчика в том, что он ложно срабатывает на приборы обогрева, работающие в помещении.

Но такой датчик обладает и рядом преимуществ:

Подробнее об инфракрасном датчике в этом видео:

Типовые схемы коммутации

Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.

Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.

Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.

Схема включения датчика движения с выключателем

Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.

Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом

Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.

Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).

Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.

Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.

Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.

По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.

Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.

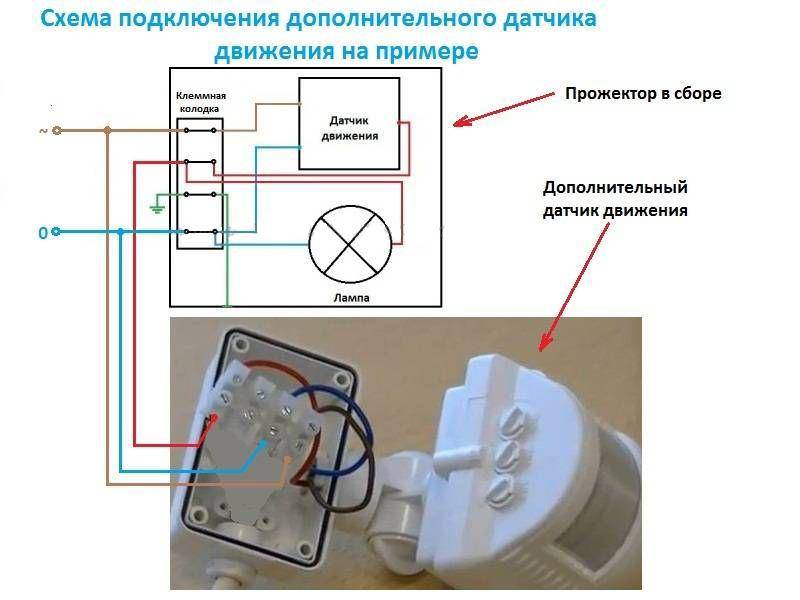

Схема подключения нескольких датчиков

Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.

Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.

Схема с пускателем или контактором

Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.

В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
Обозначение	Наименование параметра	Функция	Примечание
LUX	Освещенность	Регулирует уровень освещенности, при которой срабатывает датчик движения	от 5 до 10000 Люкс
TIME	Время	Продолжительность включения таймера	от 5 до 420 секунд
SENS	Чувствительность	Регулирует дальность действия	до 12м
MIC	Микрофон	Регулирует уровень шума, при которой срабатывает датчик движения	30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Принцип работы

Функционирование автоматической осветительной системы обеспечивается специальным датчиком движения. Когда в его поле зрения происходит изменение объема помещения, возникает тепловое излучение или звук, производится подача сигнала на управляющий контур. Который и пускает ток к лампам, а также продолжает его поддерживать весь период срабатывания сенсора. Более «умные» варианты контроллера выполняют подобное действие и некоторое время после окончания подачи сигналов от датчика. Такая система предотвращает отключение освещения при временной неподвижности объектов в сенсорном поле или отсутствии сигналов, на которые реагирует детектор. В тех случаях, когда датчик движения долгое время не регистрирует наличие человека, производится разрыв питания ламп.

В наиболее простых системах управляющий контур монтируется прямо внутрь датчика, что накладывает определенные ограничения на количество подключаемых потребителей.

Существует еще один метод применения сигнализаторов движения — они используются в охранных системах. В таких случаях, их реакция на нахождение движущегося объекта приводит к включению сирены или иных устройств оповещения.

Типы датчиков движения

Чтобы лампа включалась в нужный момент, к ней нужно подключить датчик движения

Эффективность работы пары «прожектор +датчик движения» во многом зависит от правильно выбранного ДД. На практике чаще всего используются:

• инфракрасные;
• ультразвуковые;
• микроволновые;
• комбинированные.

Все перечисленные датчики обладают как достоинствами, так и недостатками.

Инфракрасные

Принцип действия инфракрасных ДД (ИКДД) основан на обнаружении изменений теплового излучения объектов, находящихся в зоне наблюдения. При движении объекта его тепловое излучение поочередно передается специальными линзами на управляющий сенсор, формирующим сигнал для включения прожектора. При этом чувствительность и размеры контролируемой зоны зависят от количества и площади поверхности линз.

К недостаткам ИКДД относят:

• возможность ложных срабатываний (реагирование на любые тепловые излучения);
• невысокая точность работы на улице из-за воздействия прямого солнечного света и осадков;
• не реагирует на экранированные объекты, не пропускающими ИК излучение;
• недостаточный диапазон рабочих температур.

Ультразвуковые

Ультразвуковые датчики реагируют на волну, исходящую от приближающегося объекта

В корпусе ультразвукового ДД (УЗДД) установлен генератор ультразвуковых волн, работающий на частоте от 20 до 60 кГц. Принцип действия заключается в регистрации УЗ приемником изменений частоты при отражении УЗ волны от движущего объекта. С приемника поступает сигнал на включение освещения.

Основные преимущества УЗДД:

• низкая стоимость;
• высокая работоспособность в условиях высокой запыленности и влажности;
• на работу датчиков не влияют изменения температуры окружающей среды и/или движущихся объектов;
• материал движущихся объектов не оказывает никакого влияния на работу УЗДД.

Среди недостатков УЗДД можно выделить небольшую дальность действия и срабатывание только на резкие перемещения объекта в зоне наблюдения.

СВЧ датчики реагируют на изменение отраженной частоты объекта

Принцип действия СВЧ ДД аналогичен работе УЗДД. Однако в отличие от последнего встроенный приемник излучает волны частотой порядка 5,8 ГГЦ небольшой мощности (не более 1 мВт/кв. см.). При обнаружении малейших изменений частоты отраженного сигнала микропроцессор формирует команду на включение освещения.

Преимущества СВЧ датчика:

• способность обнаружения движущихся объектов, находящихся за диэлектрическими или слабо проводящими электрический ток препятствиями;
• улавливает незначительные перемещения объекта;
• возможность работы при любой температуре воздуха и объектов;
• наличие (при необходимости) нескольких зон наблюдения.

Комбинированные

В комбинированных датчиках совмещаются несколько способов обнаружения движения. Наиболее удачным при этом считается совместная работа ИК и микроволнового датчиков. Параллельно работающие каналы обнаружения движения делают работу комбинированного датчика наиболее эффективной и точной.

Этапы настройки

Следует отметить, что прикрепить на поверхность прожектор, и подключить к нему датчик движения недостаточно. Требуется еще его отрегулировать правильно и качественно, чтобы он выполнял свою работу максимально эффективно. Регулировке поддаются следующие параметры:

• уровень освещенности;

• режим задержки;

• угол монтажа;

• уровень чувствительности.

Чаще всего встречаются модели прожекторов с тремя регуляторами, что отвечают за регулировку вышеупомянутых критериев, за исключением угла монтажа. Хотя часто бывает так, что какого-то из регуляторов не хватает. Но в некоторых случаях можно найти альтернативные решения при настройке того или иного параметра.

Регулировкой этих параметров пренебрегать не стоит, ведь если правильно настроить эти характеристики, можно сэкономить до половины потребляемой устройством электроэнергии. Разберем более подробно каждый из упомянутых показателей.

Угол установки

Первый важный момент, касающийся угла установки, – правильное регулирование области обнаружения. Датчики обычно имеют крепления шарнирного типа, что дает возможность произвести установку требуемого угла. Устройство следует поставить в позицию, чтобы область охвата была как можно больше. Тут будет важен не только показатель угла, но и уровень высоты, где будет располагаться датчик.

Часто все эти рекомендации можно найти в инструкции к устройству. Их параметры будут зависеть от показателя вертикального обзора, а также модели устройства

Кроме того, будет важно учесть направление движения, и в какой плоскости оно происходит. Учет этих двух критериев позволит свести к минимуму возможность ложных срабатываний, а также формирование так называемых мертвых зон

Чувствительность

Параметр чувствительности, что часто обозначается у разных моделей как Sens, является самым трудно настраиваемым. Для его регулирования существует переменный резистор от значения минимум до максимума. Суть этой настройки заключается в невозможности реакции сенсорного оборудования на любые движения, кроме появления человека.

Особенно трудно с настройкой чувствительности будет владельцам собственных домов или территорий, где присутствуют домашние или служебные собаки. Скорее всего, на таких животных датчик будет срабатывать из-за размеров животных. Поэтому датчик в любом случае будет думать, что это объект, на который требуется реагировать.

Освещенность

Еще один параметр, который можно отрегулировать, – освещенность. Обычно имеет обозначение Lux или «день-ночь». Его регулировку необходимо осуществить, чтобы свет включался в ночное время. Если настройку этого параметра не произвести, то прожектор будет включаться постоянно. Лучше всего настраивать устройство уже после того, как на улице станет темно. Отталкиваться лучше от максимального значения, чтобы увидеть, когда устройство сработает.

Иногда бывает так, что на устройстве отсутствует возможность настройки этого показателя. Тогда появляется необходимость дополнительного включения в системную цепь датчика освещенности. Это позволит применять прожектор лишь ночью, что позволит существенно сэкономить.

Период задержки

Период задержки на устройстве обычно имеет на корпусе обозначение Time. Эта характеристика указывает, как долго будет давать свет прожектор с момента отключения датчика движения, то есть от времени, когда в зоне действия датчика не будет движения, до момента выключения света.

Чтобы избежать моргания осветительного прибора, лучше попросту не устанавливать какое-то минимальное значение. А сама настройка варьируется в диапазоне от 5 секунд до 10 минут. Конкретный показатель требуется выбирать исходя из личных потребностей и особенности освещаемой территории.

Стоимость датчиков движения

Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.

Настройка датчика

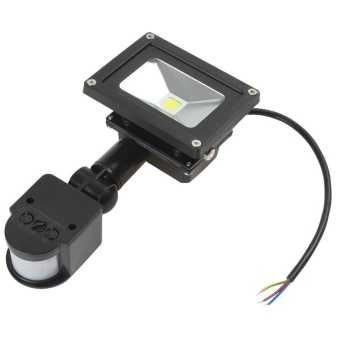

В первую очередь необходимо правильно установить сам уличный прожектор (светодиодный) с датчиком движения. Основное требование к монтажу – направить элементы чувствительных сенсоров в пространство, которое необходимо контролировать. И уже после этого можно производить настройку датчика движения и освещенности.

Заметим, что конструкция и состав самого датчика достаточно сложный. В него входят несколько элементов, от которых зависит способность улавливания температуры движущегося объекта. Именно тепловые потоки собираются специальной линзой, названной в честь ее изобретателя. Это линза Френеля. Собранные тепловые потоки фокусируются и подаются на сенсор пиродетектора. Сам сенсор является инфракрасным. Далее, происходит обработка полученных данных специальными электронными устройствами, которые решают, включать светильник или нет.

Еще при установке прожектора необходимо учитывать два критерия, которые будут влиять на качество работы датчика, а соответственно и прожектора.

• Расстояние действия (дальность).
• Угол отклонения. Здесь имеется в виду отклонение, как по горизонтали, так и по вертикали.

Первый показатель гарантирует включение прожектора при приближении объекта. Если выставлено расстояние, и объект не дошел до его границы, то светильник не включится. То же самое касается угла охвата. То есть, объект должен попасть в трехмерное пространство, чтобы прожектор включился. Оба показателя: дальность и угол, указываются в паспорте уличного светодиодного светильника. Их и надо будет выставить после подключения прибора.

Необходимо отметить, что современный рынок осветительного оборудования предлагает сегодня большое разнообразие прожекторов светодиодных с датчиками движения и освещенности. Есть простые модели, есть сложные, поэтому и настройка их производится по-разному. К примеру, есть модели, где всего лишь два регулировочных винта, есть с тремя винтами. Но суть проведения настройки практически одинаковое.

• Во-первых, необходимо настроить время включения. В данном случае будет срабатывать датчик, который будет реагировать на появление объекта. Это может произойти сразу через несколько миллисекунд, а может с задержкой до 10 секунд.
• Во-вторых, настраивается включение прожектора в темное время суток. Это также происходит в автоматическом режиме. Как только появляется определенная степень темноты, светильник должен загореться. Можно выставить его так, чтобы он не отключался даже днем.

Это две основные функции. Третья дополнительная – это регулировка четкости реагирования на движущийся объект. По сути, это чувствительность сенсоров. Такие модели с тремя видами настройки являются более дорогими, поэтому из двух придется выбирать, учитывая бюджет, выделенный на организацию освещения.
