Как подключить светильник с выключателем на веревочке

Основные способы подключения

Как подключить бра зависит от конкретного типа этого светильника. Их бывает несколько: бра на веревочке, модель с выключателем и без него. Чтобы разобраться с особенностями и сделать все правильно, нужно познакомиться с процессом установки каждого из них.

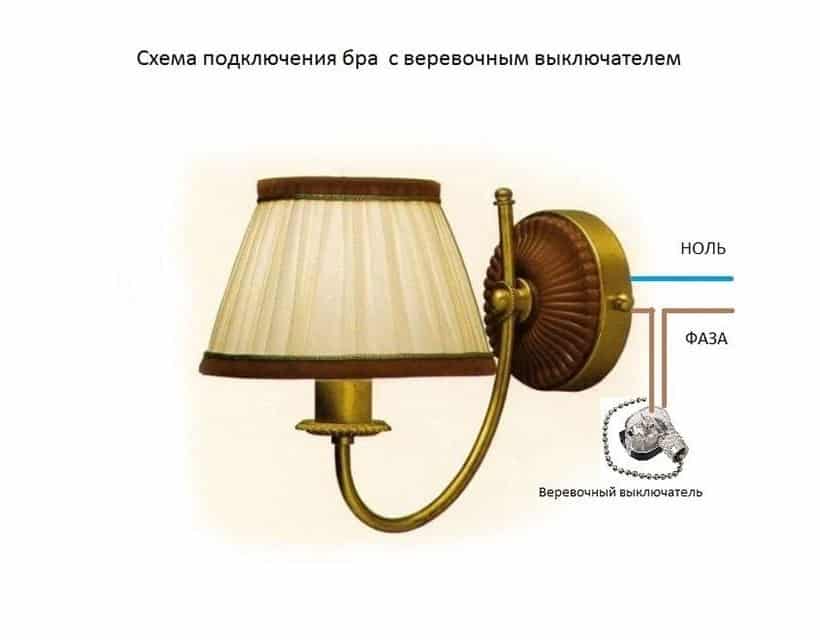

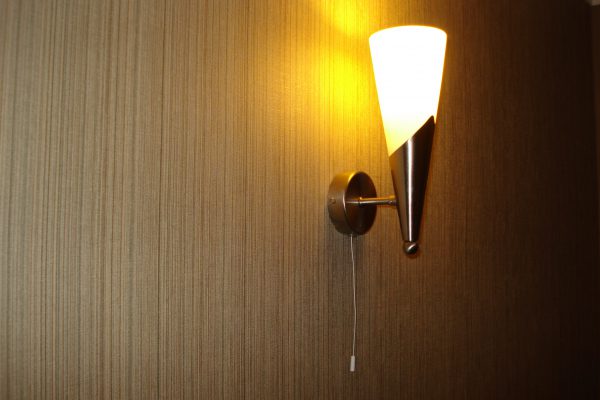

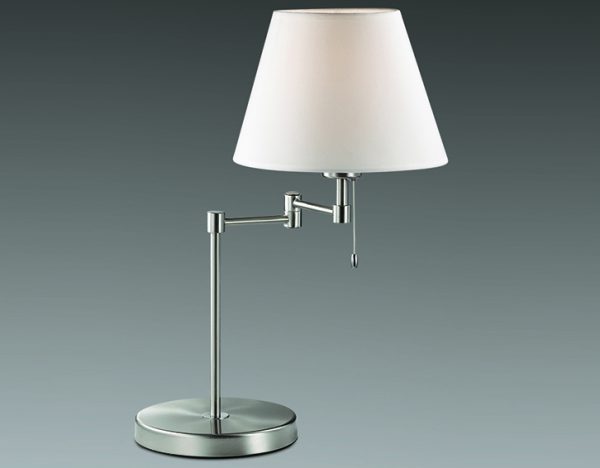

Подключаем веревочный экземпляр бра

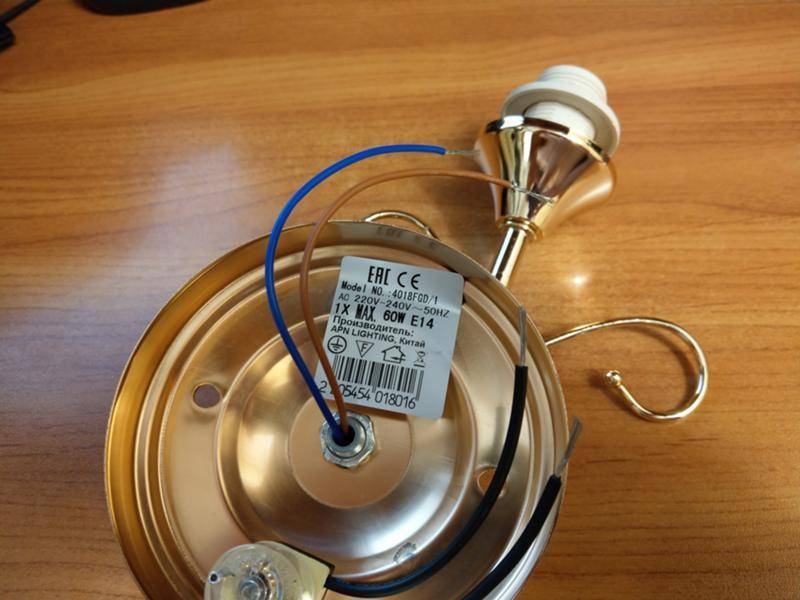

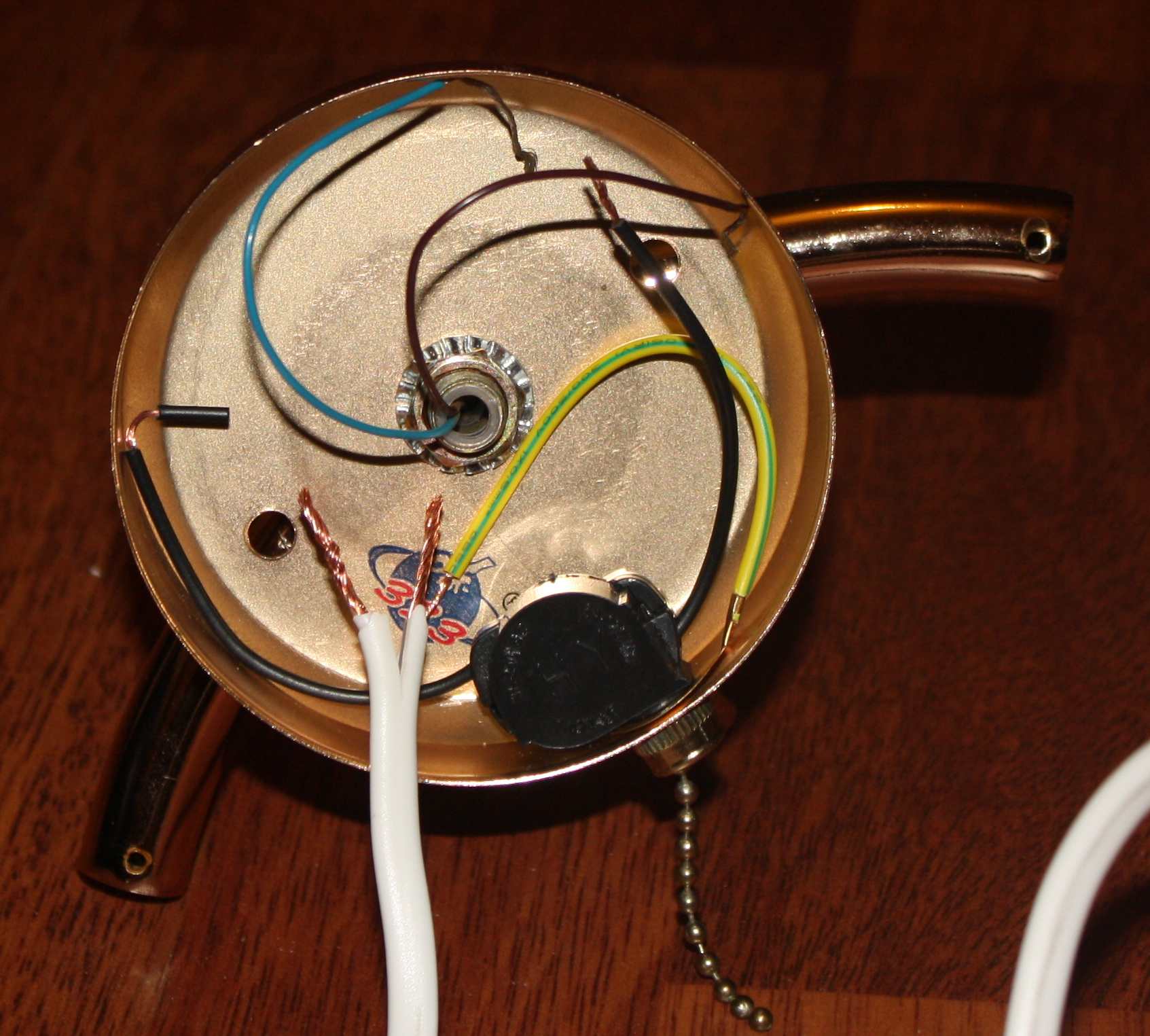

Подключение светильника-бра с веревкой не является сложным процессом. Первоочередно к месту будущего размещения прибора подводятся провода. Высота установки бра, как правило, не имеет четких норм и обычно варьируется от одного до двух метров. Кабель целесообразно разводить скрытым методом, чтобы уже готовая интерьерная композиция помещения не нарушалась.

На выходе всего получится три провода. Один с маркировкой N, что обозначает нулевой проводник, второй маркирован буквой L – фаза, последний PE указывает на заземление. Чтобы разобраться, как подключить бра с выключателем — шнурком, необходимо зафиксировать его согласно прилагаемой схеме, заведя перед этим все контакты к колодкам с соответствующими клеймами. В итоге должно получиться, что фаза подключается к фазе, ноль к нулю, а заземление с землей.

Клавишная бра-модель

Альтернативным вариантом бра с цепочкой или веревочкой выступает модель с клавишным выключателем. Довольно часто вместо веревки в таких светильниках оставляют контакты. Впоследствии которые самостоятельно подключаются.

В монтаже подобных моделей нет ничего сложного, единственное условие – подключать клавишные бра нужно в момент прокладки электропроводной сети. В ином случае при штроблении мест под выключатели и прокладку кабеля придется нарушать целостность стенового полотна. Осуществлять подключение необходимо строго по схеме и всем правилам работ с электропроводкой. Это обусловлено тем, что при манипуляциях провода видны не будут, а поэтому здесь легко можно вызвать замыкание.

Монтажная схема светильника бра на стену выглядит так: сетевая вводная фаза выходит на выключатель. С выключателя она подается обратно на светильник, чтобы была возможность разъединять цепь. А вот ноль и заземление подсоединить нужно напрямую.

Пользоваться бра через выключатель удобно в детских комнатах.

Бра со шнуром и «вилкой»

Модели настенного светильника-бра могут подключаться к сети привычным электрическим проводом, снабженным вилкой. Здесь провода от прибора соединяют со шнуром, который с помощь вилки и будет подключаться к питающей розетке. Хороши данные экземпляры тем, что при их монтаже нет необходимости штробить стены для прокладки проводов и размещения выключателей. Также в цепь зачастую добавляют шнурок, который служит для разъединения цепи. Тем самым пропадает необходимость каждый раз дергать вилку из электро-розетки.

Инструкция по подключению бра

Чтобы установка бра прошла успешно без происшествий и ошибок, следует пользоваться простой инструкцией.

Первоочередно следует обесточить квартиру. Делается это с помощью УЗО или ДИФ-автомата. После обязательно следует удостовериться, что электричество отключилось. Сделать это возможно индикаторной отверткой; Дальше, взяв заднюю крышку светильника, прикладываем ее к стене в том месте, где будет размещен бра. Места крепления отмечаются карандашом

Если питающий кабель к светильнику подключен вертикальным методом, важно не попасть отверстиями в него; В зависимости от материала стенового полотна, которое будет снабжено устанавливаемым бра, подбираются крепежные элементы и инструмент для проведения монтажных манипуляций. Если в основании имеется бетонная площадка с каким-либо декоративным отделочным покрытием, то целесообразно выбирать гвозди-дюбель. Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня

Отверстия проделываются перфоратором

Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня. Отверстия проделываются перфоратором.

• После того, как выбраны все необходимые элементы, крышка крепится к стене;
• Далее переходят к непосредственному присоединению светильника. Питающий кабель обрезается по длине с запасом в 10 сантиметров. Оплетка с него снимается, а концы проводков зачищаются на расстояние от 5 до 8 мм;
• Затем все контакты присоединяем между собой соответственно. На питающий кабель надевается клеммная колодка светильника с защитным кожухом. К колодке, где есть синий провод (в основном нулевой проводник обозначается синим цветом), идущий из бра, подключается нулевой проводник. К фазному подключают фазу соответственно;
• Болтами, которые имеются в комплекте, закрепляется корпус светильника и устанавливается плафон;
• Бра снабжают источником света, то есть лампочкой, и проверяют конструкцию.

Возвращение ретро

Потолочный выключатель со шнурком или цепочкой придуман не вчера, этому изобретению сотни лет. В давние времена такой способ управления светом диктовался обстоятельствами эпохи. Технология была такова: хозяин дергал за веревочку, к концу которой был привязан колокольчик, и на его звук сбегалась прислуга, чтобы затушить свечи.

Со временем технология радикально изменилась. Потолочные выключатели со шнурком стали использовать непосредственно для размыкания цепи. Кроме того, шнуровые устройства стали неотъемлемой частью интерьера. Шнурками и цепочками стали оснащать торшеры, настольные лампы, настенные бра. Выключатели этого типа широко распространены в старых интерьерах, выполненных в стилях неоклассицизма, барокко, ампира и рококо.

Однако имеет такой способ управления светом и другой аспект — безопасность. В Великобритании и в настоящее время шнуровые устройства — до сих пор единственный разрешенный способ управления осветительными приборами непосредственно в ванных комнатах. По мнению британских законодателей, только таким образом можно надежно обезопаситься от удара током во влажном помещении.

В 1990-е годы вернулась мода на стиль ретро. В результате снова появился спрос на выключатели со шнурами (их еще называют сонетка-выключателями). В основном такие устройства устанавливают не в качестве единственного способа управления светом, а как дополнительные выключатели.

Технические особенности выключателя настенных светильников

Выключатели имеют различную конструкцию. Существуют следующие разновидности технических решений:

1. провод с вилкой;
2. включатель вмонтирован в стеновую конструкцию, будучи подсоединен к проходящим в ней проводам (для этого предварительно штробятся стеновые конструкции);
3. дистанционное управление с применением специального пульта или особого шнура (при этом включатель расположен в корпусе настенного светильника.

Похожи на классические настенные бра точечные светильники

Они так же позволяют создать луч света, направленный в определенную зону и акцентирующий внимание только на ней. Принцип управления подобным прибором освещения также может быть одним из вышеперечисленных

Подготовительный этап

Думая о том, как подключить настенный светильник, пользователь не всегда помнит о подготовительном этапе. Понадобится ряд расходных материалов, а также основной набор инструментов. Прежде всего, это:

• дрель и сверла (с учетом материала стен);
• дюбеля и шурупы;
• отвертки разного размера;
• индикаторная отвертка (индикатор фазы);
• плоскогубцы и нож (для зачистки проводов);
• уровень;
• карандаш;
• лестница-стремянка (нужна не всегда).

Светильник на стену, как правило, прикрепляется к стене посредством специальной фиксирующей пластины или ряда отверстий, находящихся непосредственно в корпусе

Важно максимально точно разметить отверстия, выровняв осветительное устройство в соответствии с показаниями уровня или применив лазерный нивелир. Второй вариант позволяет существенно облегчить процесс, оперативно выровняв как сам бра, так и удерживая на единой высоте точки размещения электрофурнитуры по периметру всего помещения

Сверление отверстий

Поскольку строительные материалы имеют различные прочностные характеристики, необходимо правильно подобрать тип сверла и инструмент. К примеру для бетона хорошо подойдет перфоратор, а для кирпичной стены — ударная дрель. Если стена из гипсокартона, пластика или древесины, то оптимальным решением станет обычная дрель невысокой мощности. Чтобы сократить количество пыли в помещении, при сверлении отверстий можно приложить к обрабатываемой зоне шланг функционирующего пылесоса. Тогда все мелкие частицы, образующиеся при эксплуатации электроинструмента, будут поглощены им и не засорят окружающее пространство.

Фиксация крепежа

Масса относительно небольшого настенного бра, как правило, невелика. Поэтому, прикрепить его можно путем использования стандартных металлических саморезов и дюбелей из пластика, размеры которых должны соответствовать друг другу. Диаметр сверла подбирается с учетом диаметра дюбеля. Когда саморез входит в забитый в стену дюбель, последний расширяется, образуя надежную сцепку со стеной изнутри.

Нередко бра крепят в гипсокартонной стене с воздушной полостью внутри. В данном случае подойдет дюбель особой конструкции – “бабочка”. Внешне он мало чем отличается от привычного дюбеля, но после того, как в него входит саморез, происходит сближение одного конца крепежа с другим. В итоге, этот крепежный тандем преобразуется в супернадежный конструктив, обеспечивающий долговечную фиксацию бра в стене.

Как только дюбеля введены в стену через предварительно просверленные отверстия, к ней прикладывается светильник (или его монтажная часть), сквозь который вворачиваются саморезы. Для этой цели можно применить отвертку, шуруповерт работающий от аккумуляторов или даже электродрель. После того, как монтажная часть бра зафиксирована, к ней прикрепляются остальные элементы. По факту, сам настенный светильник – это ни что иное, как оригинальная крепежная арматура, в которую впоследствии вкручивается лампа.

Подключение проводки выключателя

Правильное подключение проводки выключателя очень важно для обеспечения безопасности и комфорта в использовании светильника с выключателем на веревочке. Для этого необходимы следующие действия:

1. Выбор места установки выключателя. Сначала определите место, где будет располагаться выключатель. Желательно выбрать такое место, чтобы он был легко доступен и удобен в использовании.
2. Отключение электроэнергии. Как только вы определили место установки выключателя, выключите электроэнергию на распределительном щитке, чтобы исключить возможность поражения электрическим током.
3. Подготовка проводки. Отсоедините существующие провода или разъемы, если они есть. Затем с помощью отвертки удалите крышку с выключателя, чтобы раскрыть доступ к контактам.
4. Подключение проводов. Соедините провода с контактами выключателя в соответствии с его конструкцией. Обычно есть маркировка «F» для фазы, «N» для нуля и «L» для фиксации провода.
5. Закрепление проводов. Заверните контакты и провода клеммными винтами выключателя, чтобы обеспечить надежное соединение проводов.
6. Проверка проводки. Необходимо проверить правильность подключения проводов. Для этого включите электроэнергию на распределительном щитке и проверьте работу выключателя. Убедитесь, что светильник включается и выключается при необходимости.
7. Закрытие и проверка безопасности. После проверки работы выключателя закройте крышку и еще раз убедитесь, что проводка безопасна и надежно закреплена. Если есть сомнения, лучше обратиться за помощью к электрику.

Подготовка

В первую очередь нужно подготовиться к проведению работ и учесть факторы, которые влияют на надежность монтажа и качество освещения. Следует понимать, что настенные модели чаще выступают в качестве дополнительного источника света и позволяют выделить отдельную зону или создать комфортные условия для чтения, рукоделия и т.д. Также бра можно использовать для освещения рабочей зоны или обеденного стола на кухне, в качестве подсветки гардеробной зоны и т.д

Важно учесть целый ряд параметров:

Иногда нужно установить не один, а два или более светильников.

1. Цели использования. Характеристики подбираются в зависимости от того, для чего будет применяться светильник. Следует тщательно подбирать мощность, чтобы света было достаточно. Если нужно выделить часть интерьера или направить световой поток в определенное место, лучше выбрать регулируемую модель, в которой плафон можно повернуть и отрегулировать идеально точно.
2. Высота расположения. Стандартный диапазон – от 100 до 150 см, так как чаще всего настенный светильник освещает зону отдыха или расположен над кроватью. Но в прихожих и на лоджиях бра лучше располагать повыше, чтобы не создавать помех при передвижении. Еще один важный момент – человек должен дотягиваться до выключателя, не вставая с места.
3. Оформление интерьера. Подбирать модель светильника надо под окружающую обстановку, чтобы он сочетался как по цвету, так и по стилю. Подумать, подходит ли выбранное место с точки зрения оформления, не будет ли светильник смотреться чужеродно.
4. Тип выключателя. Чаще всего используют модели с веревочкой или клавишным переключателем. Функциональность от этого не зависит, исходите из удобства и собственных пожеланий. Еще одно решение – светильники с вилкой, которые включаются в розетку. Из-за висящего шнура внешний вид не самый лучший, вешать стоит только там, где бра используется редко.
5. Место установки. Учитывайте прочность стены, так как надо закрепить оборудование, а также предварительно подвести провода, чтобы потом не портить поверхность. В зависимости от основания подбирают крепеж, вариантов много, несложно подобрать подходящее решение для любого материала.
6. Тип лампочек. Не стоит использовать традиционные лампы накаливания, они сильно нагреваются, потребляют много энергии и дают тусклый свет. Галогенные и люминесцентные варианты на порядок лучше. Но оптимальным станет светодиодное оборудование, его ресурс в разы больше, чем у аналогов, качество света высокое, а расход электроэнергии самый низкий.
7. Внешние условия. Если в помещении влажность и температура меняются (ванная, лоджия, кухня), стоит повесить модель с повышенной защитой от неблагоприятных условий. Указание об этом есть на упаковке или в руководстве по монтажу и эксплуатации. Светильники с защитой от брызг влаги маркируются IP44.

В ванной бра должны быть стойкими к попаданию брызг воды.

К сведению! Если светильник расположен там, где его неудобно включать и выключать, лучше купить модель с пультом. Тогда управлять можно из любой точки в комнате.

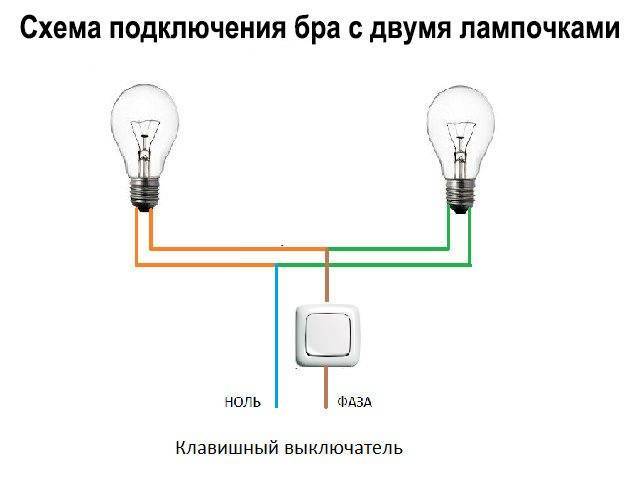

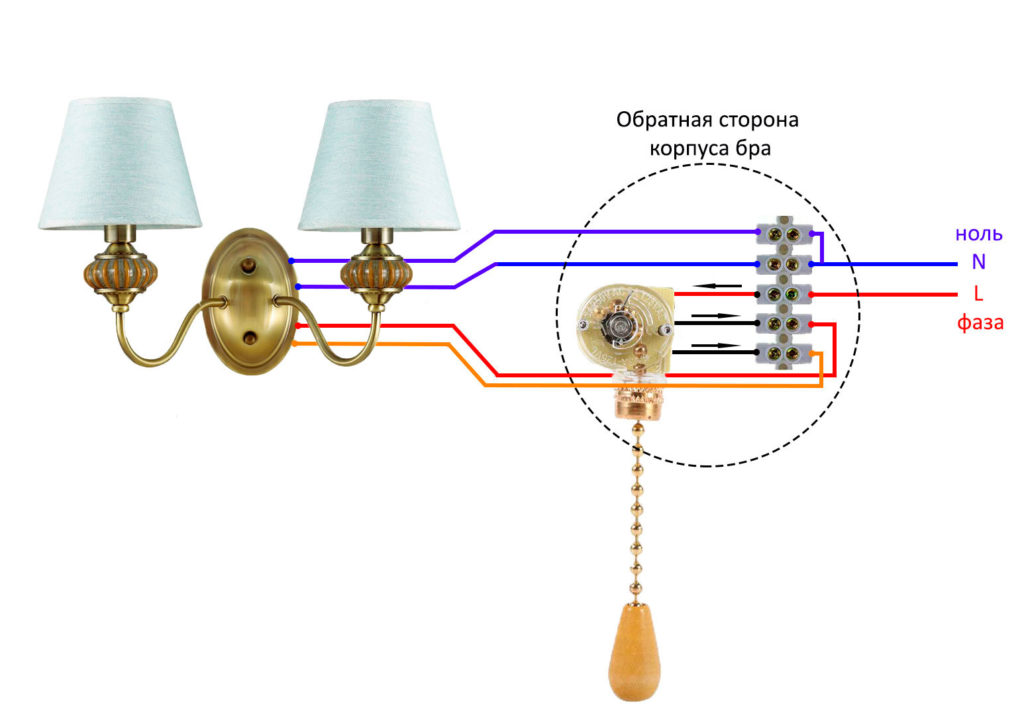

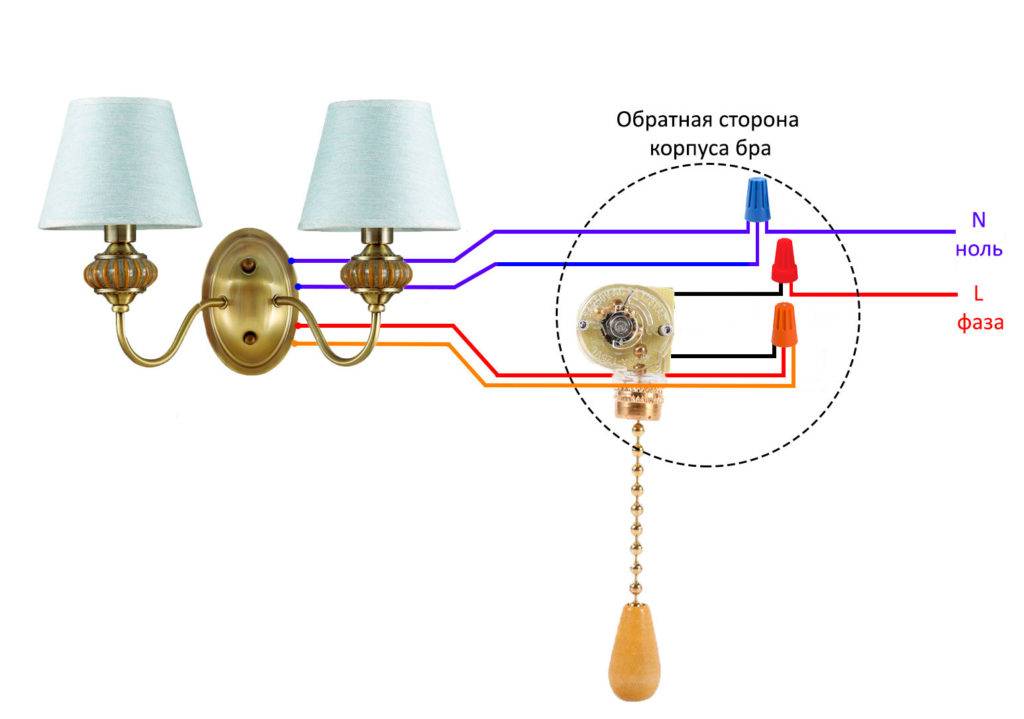

Подключение бра на две лампочки

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

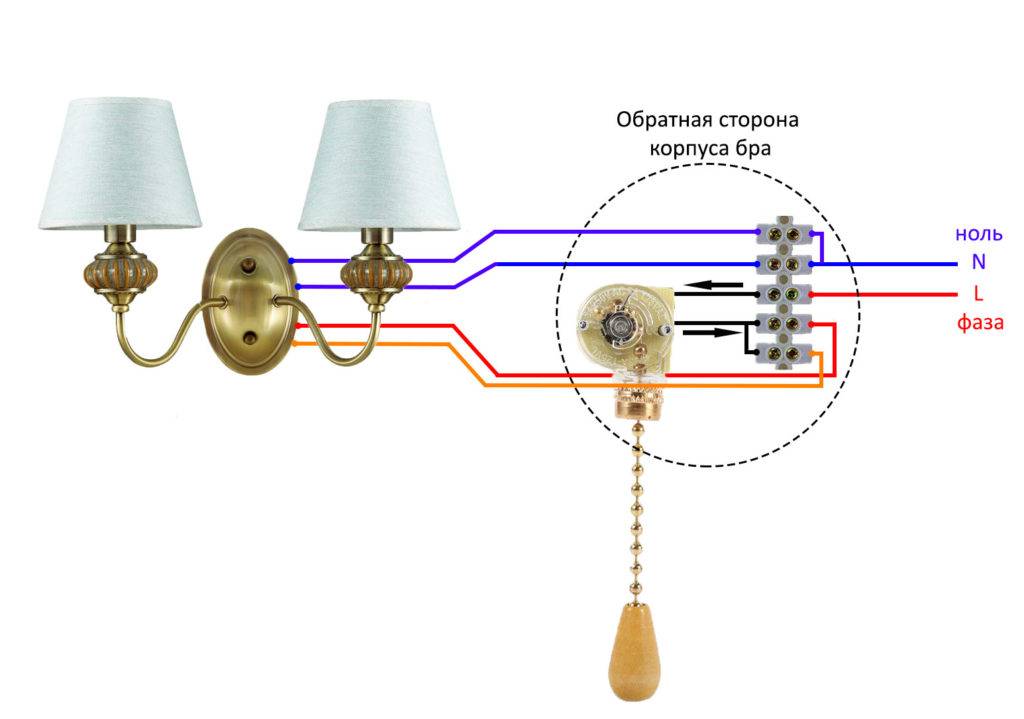

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Схема
подключения здесь будет следующая:

При наличии
в домашней эл.проводке третьего заземляющего проводника (обычно он
желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на
специально предназначенное место.

Ищите
соответствующий значок на корпусе изделия.

Внимание!
Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.

Подготовка к работе

Перед тем, как повесить бра на стену, нужно подготовить необходимый инструмент и материалы, выбрать место установки, место подключения к проводке, также не стоит забывать про технику безопасности.

Необходимый инструмент

Для подключения настенного светильника понадобятся:

• Плоскогубцы;
• Отвертки;
• Монтажный нож;
• Индикаторная отвертка;
• Изолента или термоусадочная трубка;
• Уровень;
• Карандаш;
• Рулетка.

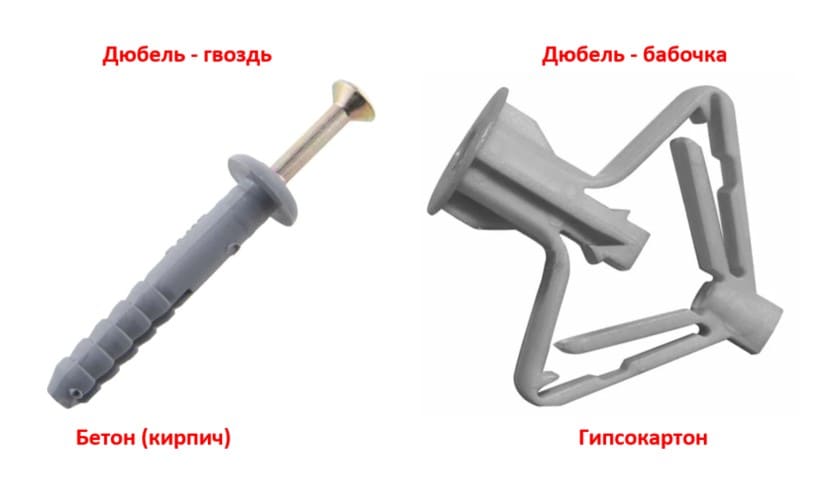

Для крепления источника света на бетонную стену:

• Перфоратор с буром 6мм;
• Дюбель гвозди 6х40;

Для крепления в гипсокартон:

• Шуруповёрт или дрель;
• Крепление типа «бабочка».

Элементы крепежа

Почему именно 6х40? Потому что это идеальный типоразмер для кирпичных или железобетонных стен. Его используют монтажники натяжных потолков, шкафов купе.

Техника безопасности

Все электромонтажные работы должны производиться с отключенным напряжением. Перед началом работ нужно отключить автоматический выключатель либо всей квартиры, либо группы, на участке которой производится монтаж. После этого нужно убедиться в отсутствии напряжения с помощью индикаторной отвертки, и только после этого начинать подключение бра

Важно понимать, что проверка отсутствия напряжения с помощью мультиметра может нет дать результата, если будет разорван ноль

При работе с перфоратором нужно надеть перчатки и защитные очки. Для того, чтобы избежать распространения пыли по комнате, можно попросить помощника подержать рядом с местом сверления шланг работающего пылесоса, это сэкономит много времени на уборку.

Светильники Оптимальная высота установки бра

1.9к.26.06.2022

При снятии изоляции кабеля монтажным ножом, нужно следить, чтобы на линии реза не находились пальцы. Нож может сорваться, порезать кожу и тогда монтаж придется отложить. Также в процессе не нужно слишком глубоко углублять нож, чтобы не повредить изоляцию жил.

При снятии изоляции с жил важно их не повредить. Лучше использовать специальный инструмент

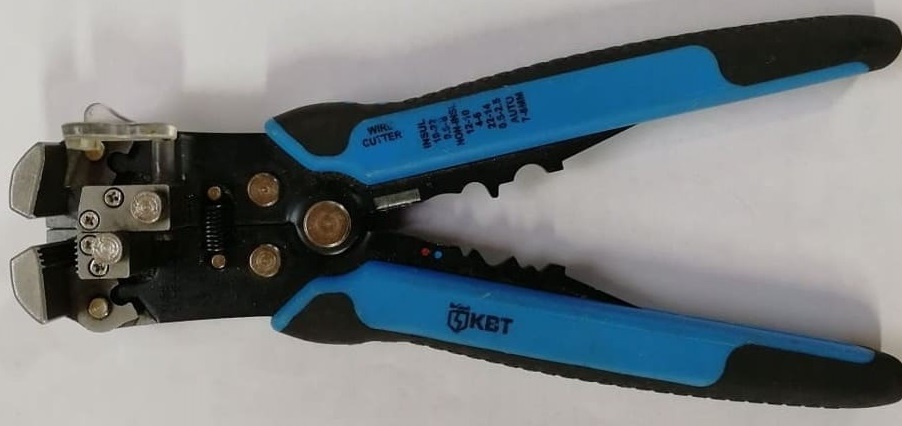

Например, клещи для снятия изоляции (КСИ), в простонародье – ксюхи. Если используется многожильный кабель, то зачищенные концы лучше пропаять или же запрессовать специальный наконечник.

Клещи снятия изоляции и наконечник

Как выбрать место для бра

Если в квартире или доме используется скрытая проводка, то место установки должно планироваться заранее, также заложена электропроводка. В таком случае монтаж бра на стену следует осуществлять в месте выхода проводов. Это будет также красиво, с точки зрения дизайна.

Если электропроводка открытого типа, то довести провода до места установки можно от ближайшей распределительной коробки.

Светильники Как выбрать бра?

78626.01.2023

Обычно настенные бра устанавливают у кровати, в ванной, в детской комнате. Если кровать двуспальная, то устанавливаются два светильника, с каждой стороны. В ванной комнате бра часто устанавливают в качестве основного освещения, с двух сторон от зеркала.

Высота установки бра на стену обычно находится в диапазоне 1 – 1,5 м. Если светильник ставится у изголовья кровати, то оптимальной высотой будет рост сидячего человека плюс 30 см. Если место установки — это ванная комната, то светильники вешаются у верхнего края зеркала. Если бра используется, как подсветка в прихожей, то лучше повесить его на уровень 2 метра, чтобы исключить случайное повреждение.

Настенные светильники в прихожей

Ищем фазу и ноль

При подключении бра любого типа, с выключателем или диммером, важно, чтобы размыкался именно фазный провод. Это позволит безопасно менять лампу

Поэтому надо определить фазу и ноль в месте подключения в домашней сети. Если монтаж электропроводки выполнен цветным проводом, то красный или белый провод как правило фазный. Желто-зелёная жила – это заземляющий проводник. А нулевой обычно синий или черный. В любом случает, полагаться на цветовую маркировку не стоит, лучше убедиться в том, какой провод фазный с помощью индикаторной отвертки.

Не следует забывать о технике безопасности. Поэтому сначала отключается напряжение. Зачищаются концы проводов и разводятся в разные стороны, чтобы исключить короткое замыкание. Затем подается напряжение и индикаторной отверткой проверяются провода. Фазный провод надо отметить маркером. Перед тем, как подключать провода, напряжение отключается.

Цветовая маркировка провода

В старых домах используется двухпроводная система электропроводки, заземляющий проводник отсутствует.

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

1. Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
2. Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
3. Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

Подключение светильника с выключателем на веревочке с двумя лампами: руководство

Подключение светильника с выключателем на веревочке с двумя лампами может быть выполнено с помощью следующих шагов:

1. Отключите электричество. Убедитесь, что электрическая цепь, на которой вы работаете, полностью отключена.

2. Установите светильник. Выберите место для светильника и установите его, следуя инструкциям производителя.

3. Подключите провода. Подключите провода от светильника к проводам в стене или потолке, используя соответствующие соединители.

4. Подключите лампы. Подключите лампы к светильнику, убедившись, что контакты правильно соединены.

5. Установите выключатель на веревочке. Установите выключатель на удобном месте, где его будет легко достать.

6. Подключите выключатель к проводам. Подключите провода от выключателя к проводам, идущим от светильника.

7. Проверьте подключение. Включите электрическую цепь и проверьте, работает ли светильник и выключатель.

8. Закройте крышку и закрепите светильник. Если предусмотрено, закройте крышку светильника и закрепите его, следуя инструкциям производителя.

Шаг	Описание
1	Отключите электричество
2	Установите светильник
3	Подключите провода
4	Подключите лампы
5	Установите выключатель на веревочке
6	Подключите выключатель к проводам
7	Проверьте подключение
8	Закройте крышку и закрепите светильник

Следуя указанным выше шагам, вы сможете подключить светильник с выключателем на веревочке с двумя лампами и наслаждаться освещением в своем помещении.

Отключение электричества

Перед началом работ по подключению светильника с выключателем на веревочке необходимо отключить электричество. Это позволит избежать возможных поражений током и обеспечит безопасность при выполнении работ.

Для отключения электричества выполните следующие шаги:

1. Найдите главный выключатель: Обычно главный выключатель находится в электрощитке или в погребе. Откройте крышку электрощитка или обнаружьте погреб, чтобы найти главный выключатель.
2. Выключите главный выключатель: Переведите рычаг главного выключателя в положение выключено. Обычно это положение обозначено буквой «O» или словом «выключено».
3. Проверьте отсутствие электричества: Убедитесь, что электричество действительно отключено, проверив работу других светильников или электроустройств в помещении. Убедитесь, что нигде нет подачи электрического тока.

После выполнения этих шагов можно приступать к безопасному подключению светильника с выключателем на веревочке.

Основные шаги для подключения светильника с выключателем на веревочке

Подключение светильника с выключателем на веревочке может показаться сложной задачей, но следуя определенной последовательности шагов, вы сможете успешно справиться с этой задачей.

Вот основные шаги, которые следует выполнить:

Шаг 1:	Отключите электрическую сеть, соответствующую помещению, где будет установлен светильник. Для этого выключите предохранитель или отключите соответствующий автоматический выключатель в электрощитовой.
Шаг 2:	Определите место, где вы хотите установить светильник, и установите его, следуя инструкции производителя. Обычно светильники имеют специальные отверстия или кронштейны для установки.
Шаг 3:	Прокиньте электрический кабель от светильника до места, где будет установлен выключатель. Учтите расстояние и установите кабель так, чтобы он не был подвержен повреждениям.
Шаг 4:	Прокиньте кабель от места установки выключателя к электрощитовой, где вы будете подключать его к электрической сети. Установите кабель внутри трубы, если это предусмотрено местными электротехническими нормами.
Шаг 5:	Подключите проводников к выключателю и светильнику согласно инструкции производителя. Обычно проводники должны быть прикреплены к соответствующим контактам с помощью винтов или зажимов.
Шаг 6:	Проверьте, чтобы все проводники были надежно закреплены и электрощитовая была включена. Затем проверьте работу светильника, активируя выключатель на веревочке.
Шаг 7:	При необходимости закройте отверстия или щели, через которые проходят электрические провода, чтобы обеспечить безопасность и эстетический вид.

Следуя этим шагам, вы сможете успешно подключить светильник с выключателем на веревочке и наслаждаться новым источником света в вашем помещении.

Как подключить светильник с выключателем на веревочке

Бра с выключателем на шнурке часто используются в квартирах. Они удобны для применения в спальне около кроватей, в детских комнатах, в зоне отдыха в гостиной или кухне, для подсветки картин и зеркал. Они легко крепятся на любую ровную поверхность. Свет от таких устройств получается мягкий и рассеянный, после которого не устают глаза. Такие осветительные устройства стоят недорого и имеют два режима – включение и выключение. Осуществить подключение бра со шнурком можно самостоятельно, нужно лишь понимать конструктивные особенности изделия.

1. Описание бра со шнурком
2. Выбор местоположения
3. Какие инструменты потребуются для подключения
4. Подключение к электропроводке веревочной модели
5. Подключение бра с клавишным выключателем
6. Подключение бра со шнуром и вилкой

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Поэтапная инструкция

Произвести монтаж, подсоединение следует поэтапно:

• определиться с задачей освещения, которая выставляется к осветительному прибору;
• купить соответствующий аппарат;
• произвести точную разметку установки источника и проведения кабеля;

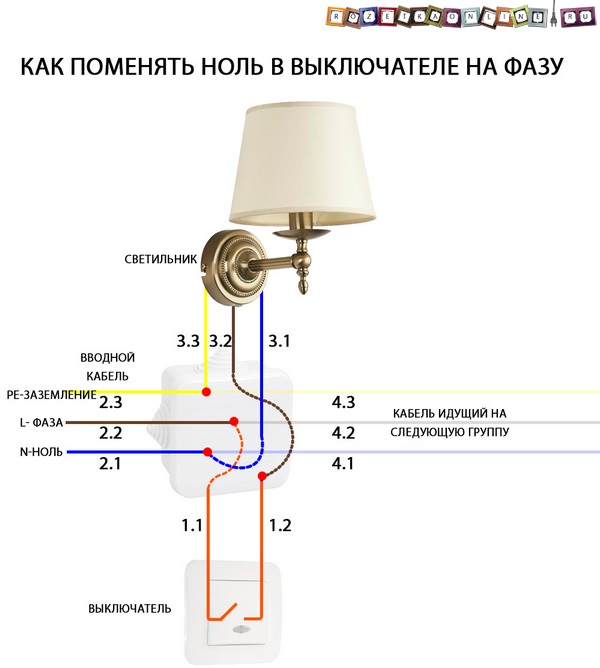

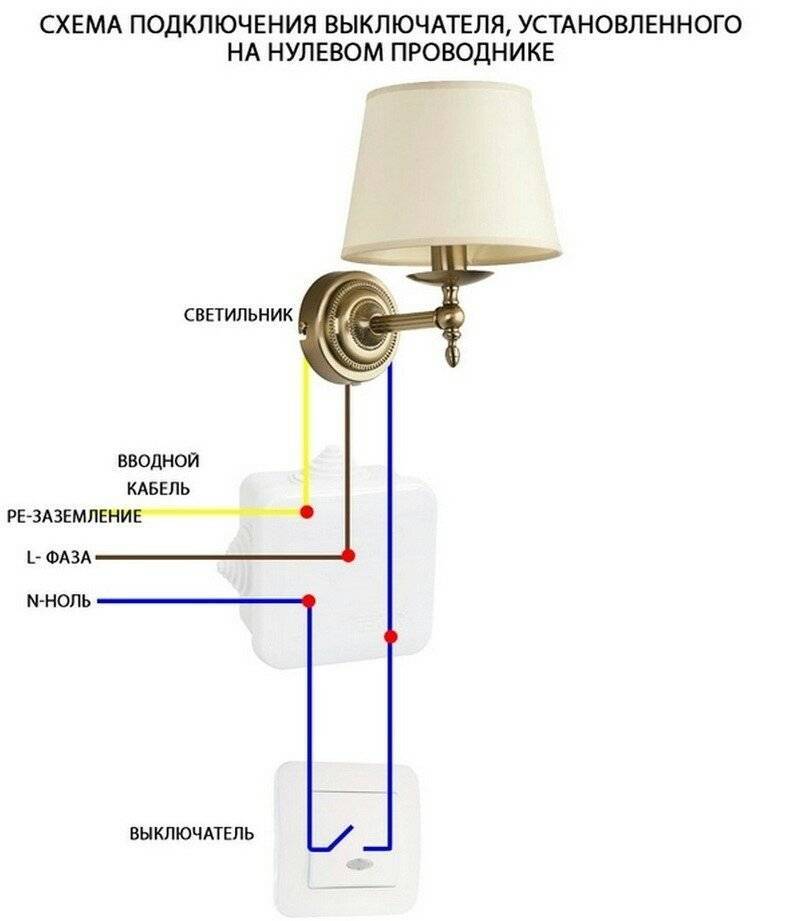

• выбрать схему подключения;
• провести подвод электропровода;
• установить светильник;
• подключить электропроводку;
• произвести пробное включение.

В некоторых случаях требуется штробление стены, установка выключателя.

Вместо трудной внутренней проводки, возможна прокладка электрического шнура открытым способом. При этом провод помещается в закрытый короб. Такой метод предусматривает установку выключателя наружным способом.

Рекомендуем к просмотру видео:

Установка бра на стену

Всем привет!!! Сегодня немного поговорим про, то как повесить бра на стену.

Сейчас в магазинах огромный выбор различных настенных светильников. Помимо внешнего вида и материала есть различия и в способе их крепления к стене. В принципе ничего сложного в их монтаже нет, но трудности иногда встречаются.

Для примера я взял два светильника. Первый – это бра с металлическим корпусом и стеклянным плафоном. Второй также имеет металлический корпус, у него можно регулировать направление светового потока, служит он для подсветки картин. Светильники будут крепиться к оштукатуренной стене из пустотелого кирпича. Для их монтажа из инструмента нам потребуется: ударная дрель или перфоратор, индикаторная отвёртка, крестовая отвёртка, кусачки, строительный уровень, строительный нож и карандаш.

Итак, приступаем к установке бра!

Отключаем питание будущего светильника и делаем разметку. К стене над проводом прикладываем строительный уровень и карандашом проводим горизонтальную линию. В общем, линию можно провести и под проводом :). Открутив два шурупа, снимаем со светильника монтажную планку и прикладываем её к начерченной линии. Карандашом отмечаем расположение отверстий. Обычно провод в стене проложен вертикально, выше точки вывода, так что вероятность повредить его при сверлении минимальная. Ударной дрелью или перфоратором по разметке делаем два отверстия в стене и вставляем в них два нейлоновых дюбеля. Прикладываем к стене монтажную планку и крепим её с помощью шурупов. Обычно дюбели и шурупы входят в комплект светильника. Если их нет, то можно использовать нейлоновые дюбели диаметром 6 мм и шурупы для тонких пластин с плоской шляпкой и длиной примерно 40 мм.

Далее нам нужно подключить светильник к проводу, выходящему из стены. Если конец провода длинный, обрезаем его до оптимальной длины. В нашем случае это трёхжильный кабель NYM. Если с кабеля не снята внешняя изоляция, с помощью ножа надрезаем её по окружности и снимаем. Это нужно делать очень аккуратно, стараясь не прорезать внешнюю изоляцию полностью и не повредить изоляцию на жилах. Надрезав изоляцию примерно наполовину, нужно слегка изогнуть кабель и она под действием растяжения должна лопнуть до конца. Затем её можно стянуть с жил рукой. Зачищаем концы провода. Это можно сделать с помощью кусачек или ножа, необязательно для этого покупать специальный инструмент. Включаем питание светильника и индикаторной отвёрткой проверяем, на какой жиле фаза, чтобы не подключить её вместо заземления к корпусу светильника :). Обычно черный или коричневый провод – это фаза, синий – ноль, жёлтый с зелёными полосками – земля. Но всякое бывает, лучше проверить :). Опять отключаем питание и с помощью клемной колодки соединяем жилы кабеля из стены с жилами светильника. У этого светильника в комплекте была двойная клемная колодка, и жилы заземления пришлось соединять с помощью изолирующего колпачка.

В заключении, двумя винтами крепим светильник к монтажной планке, ставим плафон и вкручиваем лампочку.

Плавно переходим к установке второго светильника =). С ним ситуация сложнее. В общем, всё то же самое, что и с первым, кроме некоторых моментов.

Монтажная планка у него широкая и крепится к стене на четыре шурупа. Крепиться она должна справа от выведенного провода. В данном примере провод выведен по центру светильника, а расположение светильника изменять нельзя. Чтобы поставить светильник на заданное место, нужно пропустить жилы провода под монтажной планкой. Для этого сначала отключаем питание для светильника и с помощью ножа надрезаем наружную изоляцию кабеля заподлицо со стеной, снимаем её.

После чего зачищаем концы жил и сгибаем их в левую сторону. Прикладываем монтажную планку для разметки. С помощью строительного уровня выравниваем её по горизонту и отмечаем точки для отверстий. С помощью ударной дрели или перфоратора делаем четыре отверстия и вставляем в них нейлоновые дюбели.

Шурупами крепим планку к стене, аккуратно уложив под ней жилы кабеля, и проверяем её установку строительным уровнем. Для удобства соединения проводов со светильником, откручиваем от светильника клемную колодку и подсоединяем к ней жилы кабеля согласно обозначениям на светильнике. Крепим колодку обратно на светильник. С помощью двух винтов крепим светильник к монтажной планке. Всё, светильник установлен!

P.S. В дальнейшем, обязательно, буду публиковать статьи по монтажу светильников. Иногда встречаются сложные ситуации и очень интересные экземпляры светильников, при установке которых приходится прилично поломать голову. Удачного ремонта!
