Пиковые значения
Система отопления закрытого типа подразумевает движение теплоносителя в замкнутом контуре, не сообщающемся с внешней атмосферой. Герметичность контура обеспечивается мембранным расширительным баком. В отличие от традиционного бачка, он может быть установлен в произвольной точке системы. Например, такие баки присутствуют во многих настенных отопительных котлах.
Давление в 100 атмосфер выдерживают монолитные биметаллические радиаторы Rifar SUPReMO. Разрушительным показателем для них является цифра в 250 атмосфер.
Так как жидкость в трубах циркулирует в замкнутом объёме, в системе отопления создаётся определённое давление. Нормой для частных домов высотой 1-2 этажа являются 1,5-2 атмосферы. В больших коттеджах оно может быть более высоким. Верхний предел определяется возможностями самого слабого узла в контуре. В большинстве случаев самым слабым звеном является котёл – он выдерживает до 3 атмосфер. Также в продаже представлены и менее выносливые модели (1-2 атмосферы).
В многоэтажных домах пиковые показатели намного выше. Они достигают до 20 атмосфер и больше. Также здесь случаются гидроудары – давление подскакивает до больших значений, что вызывает разрывы трубопроводов и радиаторов. Поэтому в многоэтажках применяются более прочные и выносливые батареи, способные выдерживать гидравлические удары. Некоторые из них способны противостоять давлению до 100 атмосфер.
Выбор величин давления в системе и расширительном бачке
Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.
Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!
Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.
Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.
Уровни давления в расширительном бачке.
Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)
Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости
Заключение
Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.
Лучевая разводка системы отопления: преимущества и области применения
Статья посвящена схемам и правилам выполнения лучевой разводки систем отопления многоквартирных и частных домов. Этот вид разводки отопительных труб.
Однотрубная система отопления с принудительной циркуляцией
Однотрубная система отопления с принудительной циркуляцией: основные моменты. «Обвязка» радиатора при однотрубном отоплении, особенности.
Альтернативное отопление частного дома – нелегкий выбор
Над тем, как реализовать альтернативное отопление частного дома, задумываются многие владельцы недвижимости. Систем обогрева жилья, в том числе.
голоса
Рейтинг статьи
Частые вопросы
Совместимы ли современные терморегуляторы со старинными чугунными батареями?
В принципе, терморегуляторы можно устанавливать на любые батареи. Но эффективность работы на чугунных радиаторах сомнительна. Такие батареи массивные, вмещают большое количество теплоносителя и поэтому инертны. Они будут слишком медленно реагировать на автоматическую регулировку с помощью термоголовок. На радиаторы старого образца предпочтительнее ставить кран на подачу и балансировочный кран на обратку.
Стоит ли устанавливать терморегулятор, если на радиаторе есть шаровой кран и можно с его помощью регулировать прогрев помещения?
Шаровой кран недостаточно эффективно регулирует температуру, потому что есть только два предустановленных режима: открытый и закрытый. Если попробовать промежуточное положение, теплоноситель быстро повредит рабочую часть, и кран выйдет из строя.
Если в комнате несколько батарей, терморегулятор нужно устанавливать на каждую?
Термические головки не желательно ставить на каждый нагревательный прибор. Регулировке подлежат только те радиаторы, суммарная тепловая мощность которых превышает 50% от генерации в конкретной комнате. Когда есть два радиатора, ставят термостат на тот, который мощнее. При равенстве по этому показателю ориентируются на самый близкий к источнику тепла прибор.
Установка терморегулятора на батареи – простой способ обеспечить комфортную температуру в помещении и при этом сэкономить на оплате энергоресурсов. Выбирая автоматическую модель, вы полностью обеспечите бесперебойную работу отопления без ежедневного контроля.
Способы поднять давление
Централизованное отопление проверяют холодной водой. Если обнаруживается падение давления, необходимо вернуть его на прежний уровень. Затем делают испытание горячей водой.
В многоквартирном доме решить подобную проблему самостоятельно невозможно. Лучшее, что получится — вывести воздух из труб. И также могут помочь:
- Ослабление резьбы путём нарушения сварных стыков.
- Остановка подачи в разные части обвязки.
- Уменьшение мощности системы на короткий срок.
- Осмотр вентилей на предмет пропускания рабочей жидкости.
- Нанесение мыла на соединения.
Внимание! Чтобы вернуть давление на нормальный уровень, рекомендуется обратиться к специалистам, особенно при обнаружении проблем в многоквартирном доме

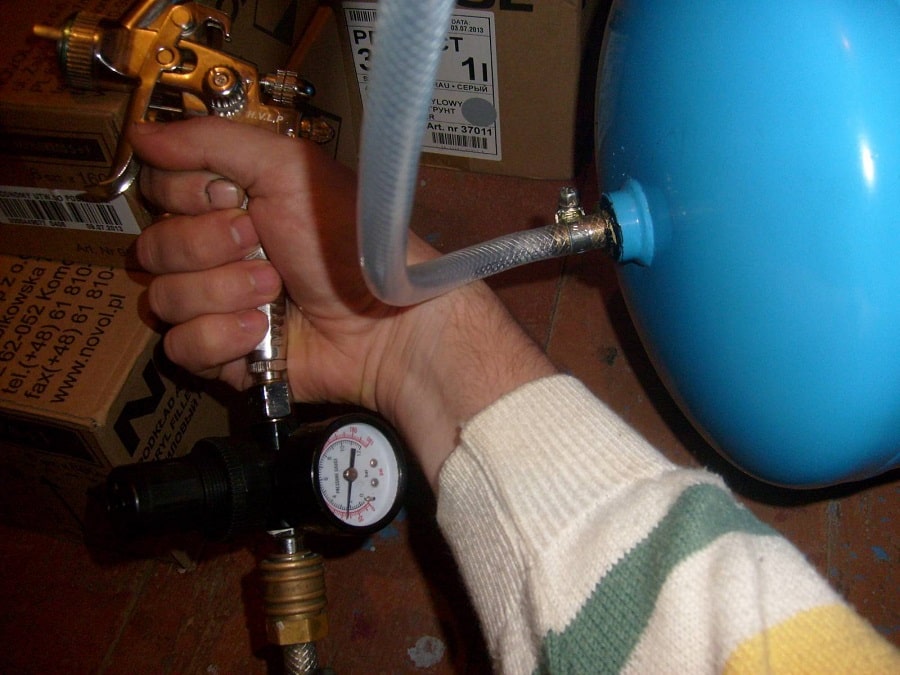

Настройка давления в новом мембранном бачке
Демпферы продаются с определенными параметрами давления, зависящими от объема:
- до 500 л -1,5 атм;
- свыше 500 л — 4 атм.
Этот параметр не всегда идеально подходит, поэтому в гидробаке предусмотрена регулировка. Для этого на корпусе установлен золотник для стравливания и подкачки воздуха. Давление внутри изменяется обычным манометром от автомобиля. При превышении расчетного показателя, воздух нужно спустить, а при снижении – накачать воздушную подушку насосом от автомашины.
Если после настройки закрытая система отопления работает нечетко, скорее всего, в ней установлен слишком маленький расширительный бак. Придется покупать и устанавливать новый демпфер большего объема.
Вентили и краны
Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.
Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.
Запорные краны
Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.
Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.
Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.
Ручные вентили
В эту группу входят две разновидности арматуры:
- Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
- Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.
Регулировка во время эксплуатации
Также известен и другой способ – эксплуатационное регулирование. Как следует из названия, регулирование системы отопления проводится во время ее работы. Это необходимо, чтобы производить настройку по мере необходимости. К примеру, если есть потребность увеличить количество тепла или уменьшить (в зависимости от температуры воздуха на улице и метеорологических условий). Изменение количества вырабатываемого системой тепла обеспечивается за счет регулировки температуры или же путем изменения расхода теплоносителя. Таким образом, можно условно разделить на «качественный» и «количественный» варианты осуществления контроля системы.
Регулирование системы отопления
Качественное регулирование проводится прямо на тепловой станции. Бывает местное и групповое. Количественное имеет три подразделения: групповое, индивидуальное и местное.
Как это происходит
Подготовительные работы к отопительному сезону начинаются уже в апреле 2021 года. Местные органы совместно с обслуживающими организациями готовят нормативно-правовые документы.
Документы отражают положения:
- Представитель организации, который обеспечивает эксплуатацию и обслуживание объектов теплоэнергетики. Назначают специалиста из лиц с высшим теплотехническим образованием. Аналогично назначается его заместитель. Они обязаны ежегодно проходить аттестацию.
- Комиссия, которая занимается подготовкой энегрокомплекса к отопительному сезону. Члены обязаны контролировать исправность тепловых объектов и работоспособность в осенне-зимний период.
- Определяются сроки начала и окончания подготовительных работ.
- Составляются мероприятия, согласно которым выполняется подготовка оборудования для эксплуатации в осенне-зимний период. Мероприятия согласовывают со всеми заинтересованными организациями. После согласования утверждают.
- Разрабатываются мероприятия по оформлению документации и мониторинга проверки проведения работ, состояния теплового оборудования и готовности к эксплуатации.
- Определяется порядок наладочных и испытательных работ.
| Помещение | Допустимая температура в градусах Цельсия |
| Жилые комнаты | Не ниже 18 |
| Помещения, имеющие наружные стены с трех сторон | Не ниже 20 |
| Ванные комнаты | Не ниже 25 |
| Лестничные пролеты и клетки | 14-20 |
| Межквартирные коридоры | 16-22 |
| Подвалы и чердаки | Не ниже 4 градусов |
Отсюда видно, что при постоянном проживании температура в квартире должна поддерживаться на уровне 18-25 градусов, а в производственных помещениях на уровне 16-24 градусов. Это закреплено законом.
В первую очередь дают отопление в детские и социально значимые учреждения. Потом включают отопление жильцам в многоквартирных домах.
Как управлять работой радиатора отопления?
На практике менять расход теплоносителя можно с помощью автоматических головок, в конструкцию которых включается клапан и термодатчик, реагирующий на изменение температуры в помещении. Принцип действия устройства достаточно прост: полость головки заполнена жидкостью, объем которой зависит от температуры: при похолодании объем жидкости уменьшается, клапан открывается, увеличивая при этом расход теплоносителя. При повышении температуры в помещении напротив: объем жидкости увеличивается, клапан закрывается, перекрывая движение теплоносителя.
Недостатком автоматических головок является их невысокая надежность и частый выход из строя. Более совершенным и надежным является способ регулирования отопления с использованием сервопривода, приводимого в движение и перекрывающего подачу теплоносителя в радиатор также в зависимости от температуры в помещении.
И автоматическая головка, и сервопривод рассчитаны на изменение температуры теплоносителя не во всей системе отопления, а лишь в одном отдельно взятом радиаторе. Если в комнате несколько отопительных приборов, оборудовать подобными системами автоматического контроля придется каждый из них. Только в этом случае можно действительно регулировать отопление.
Все приборы отопления в доме могут быть объединены в одну систему автоматического управления отоплением.
Термостатические головки
Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.
Ручные
Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.
Ручная термоголовка — самый простой и надежный вариант
Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.
Механические
Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.
Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.
Газовый или жидкостный
При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

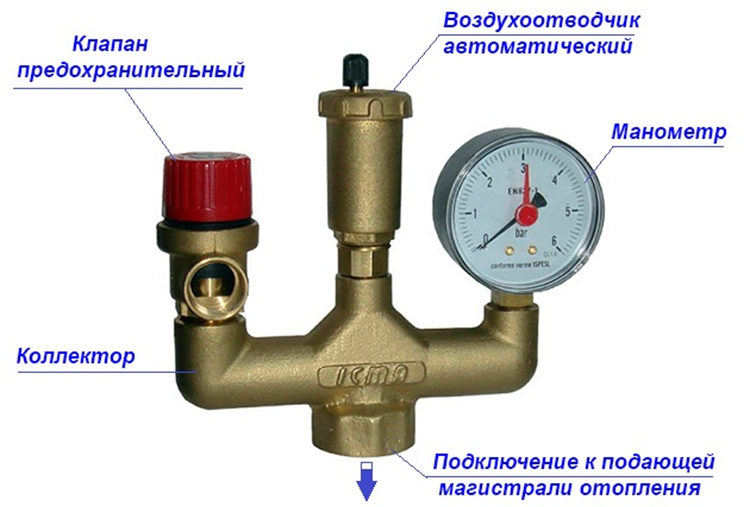

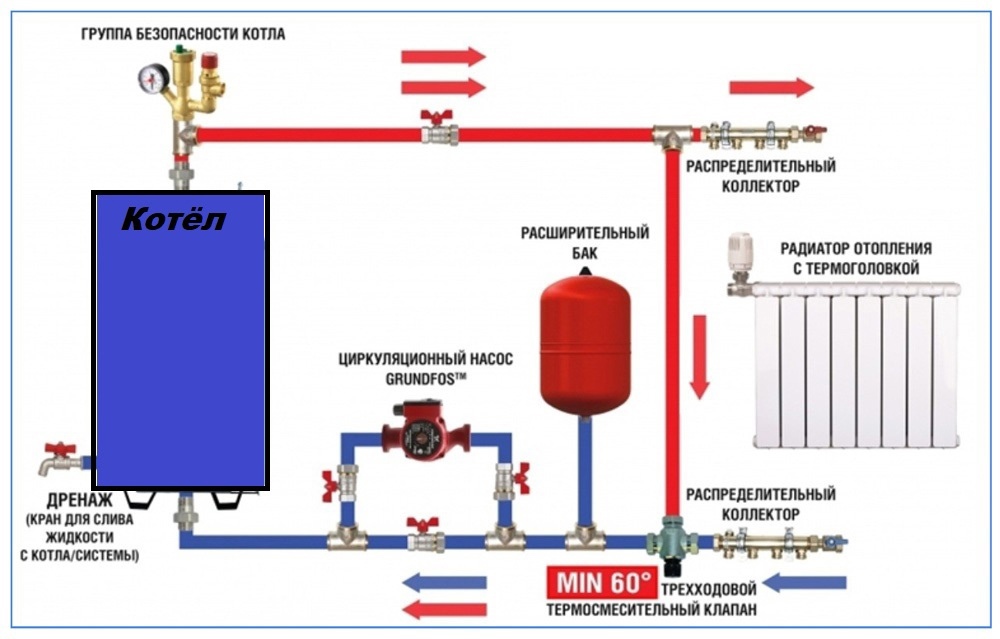

Правильное подключение группы безопасности к системе отопления
Правильное подключение группы безопасности к системе отопления является важным шагом для обеспечения безопасности и исправной работы системы. Группа безопасности – это устройство, предназначенное для снижения давления в системе отопления и предотвращения возможного повреждения оборудования.
Перед началом работы необходимо ознакомиться с инструкцией и рекомендациями производителя группы безопасности
Важно учесть особенности вашей системы отопления и требования действующих норм и правил
Шаги подключения группы безопасности к системе отопления:
Определите место установки группы безопасности. Оно должно находиться на самой высокой точке системы отопления, чтобы обеспечить эффективную работу.
Отключите систему отопления от источника энергии и остудите систему перед началом работы. Это позволит избежать возможных травм и повреждений оборудования.
Установите группу безопасности на выбранное место
Обратите внимание на правильное направление потока воды и установите запорный клапан.
Подключите группу безопасности к системе отопления с помощью соединительных труб и фитингов. Проверьте надежность крепления и герметичность соединений.
Подключите группу безопасности к системе подачи холодной воды
Обязательно установите клапан обратного потока и проверьте его работоспособность.
Проверьте систему на наличие утечек и обеспечьте герметичность соединений. Запустите систему отопления и убедитесь в правильной работе группы безопасности.
Правильное подключение группы безопасности к системе отопления обеспечивает ее эффективную работу и минимизирует риск возникновения проблем. Регулярно проверяйте состояние группы безопасности и соблюдайте рекомендации по ее обслуживанию и замене.
Нормативные значения давления в системе отопления
Поддержание рабочего давления в контуре отопления позволяет снизить уровень тепловых потерь. Это возможно за счет того, что проходящий по трубопроводу теплоноситель при грамотно подобранной величине давления практически не успевает остыть. Для правильной настройки системы нужно знать, сколько атмосфер в отоплении конкретного типа.
Разным типам отопительных систем свойственны свои нормативные показатели давления:
- Отопление многоэтажного дома. Для отопительных систем многоквартирных домов характерно высокое значение статического напора, причем его величина напрямую зависит от высоты самого здания. В 9-этажных домах норма давления составляет около 5-7 атмосфер, а в домах с количеством этажей более 12 – от 7 до 10 атмосфер. Давление в подающем контуре всегда составляет около 12 атмосфер. Чтобы такая система могла работать, ее нужно оснащать мощным насосом с сухим ротором.
- Отопление частного дома. В открытой отопительной системе атмосфера и сама система объединены посредством расширительного бака. Даже если систему укомплектовать циркуляционным насосом, давление в системе отопления частного дома все равно будет совпадать с наружным, поэтому показатель манометра будет постоянно показывать 0 бар.
- Закрытое отопление частного дома. Давление в закрытой системе отопления частного дома имеет несколько иные характеристики. Во-первых, в такой системе увеличивается статическое давление, повышающее эффективность работы конструкции, а во-вторых, полностью исключается возможность контакта с воздухом. Чтобы рассчитать статический напор в такой системе, нужно умножить на 0,1 расстояние между самой верхней и самой нижней точкой контура. К полученному значению прибавляется 1,5 бар, и результат расчета покажет величину рабочего давления в отопительной системе.
В подавляющем большинстве случаев норма давления в газовом котле закрытого контура составляет около 1,5-2 атмосфер. Существенное превышение этого показателя многократно повышает риск выхода системы из строя – например, может произойти разгерметизация трубопровода или же повреждение отопительного оборудования.
Конечно, большая величина давления повышает эффективность работы отопления, но перед тем, как рассчитать давление в системе отопления, нужно учесть технические особенности конкретного отопительного оборудования. Отдельные модели котлов рассчитаны на давление не более 3 бар, но стандартные изделия могут эффективно работать только при давлении в 2 бар. При настройке отопления нужно сделать все так, чтобы в неактивной системе давление было ниже рабочего на 0,5 бар – этот запас обеспечит стабильную работу оборудования после его запуска (подробнее: «Какое должно быть рабочее давление в системе отопления частного дома – нормы, правила, ограничения»).
Для квартир эта информация неактуальна – измерять или регулировать давление отопления в таких случаях попросту невозможно. Все, что можно сделать – это выбрать радиаторы и диаметры труб в собственном трубопроводе. Например, чугунные радиаторы использовать нежелательно, поскольку при давлении свыше 6 бар они выходят из строя – а настолько низкое давление в системе отопления многоквартирного дома практически не встречается. Трубы с чрезмерно высокой пропускной способностью, в свою очередь, приведут к снижению давления во всем контуре.
Величина давления также напрямую зависит от температуры теплоносителя. В любую отопительную систему заливается определенный объем теплоносителя, при котором давление получается минимальным. Когда система выходит на рабочий режим, давление поднимается – т.е. регулировка нагрева воды позволяет также контролировать напор в трубопроводе.
Для отопительных систем всегда целесообразно использовать расширительные бачки (гидроаккумуляторы). Такие устройства принимают в себя излишки теплоносителя, тем самым не позволяя давлению достичь критического уровня. Чтобы система была максимально надежной, стоит также дополнить ее предохранительным клапаном, который в случае переполнения бака или превышении давления в контуре свыше 3 атмосфер обеспечит автоматический сброс лишней воды.
Заключение
При монтаже трубопроводной арматуры для перекрытия потока теплоносителя лучше на выходе из батареи установить вспомогательный кран, чтоб система сама сливала теплоноситель. С таким механизмом чистка конвектора и фильтра будет проще.
Хозяину системы не придется регулярно вызывать специалистов для обслуживания батарей и не надо будет перекрывать отопление всему стояку.
Краны для регулировки монтируются с применением соединительной части трубопровода с разветвлением.
Соединение резьбой гарантирует, что система не будет протекать, а если надо, то можно достаточно легко заменить и обслужить аппарат, в котором поддерживается температура. Для более плотного соединения применяют лен или фум-ленту.
Настройка подачи тепла в обогревателях квартиры или дома помогает не только создать комфортный температурный режим в комнатах, чтоб жильцы себя хорошо чувствовали, но и экономит значительную часть средств на оплату коммунальных услуг.
Для настройки теплооборудования используют устройства с ручным управлением, механическим и автономным.
Важно правильно подобрать трубопроводную арматуру для перекрытия потока теплоносителя, а также качественно установить ее. С этим механизмом вы сможете легко регулировать температуру в комнате и все будет самостоятельно контролировать температурный режим. С этим механизмом вы сможете легко регулировать температуру в комнате и все будет самостоятельно контролировать температурный режим
С этим механизмом вы сможете легко регулировать температуру в комнате и все будет самостоятельно контролировать температурный режим.
