Какое давление должно быть в насосной станции

Виды приборов

Гидроаккумуляторы отличаются по методу их монтажа и размерам. На рынке можно встретить вертикальные и горизонтальные аппараты.

Если величина вашего частного дома или производственного цеха позволяют, то лучше всего остановить выбор в пользу максимально мощного оборудования. Это поможет бороться с растворенным воздухом, который неизбежно будет присутствовать в вашей системе. Из-за этого периодически появляются воздушные пробки.

Для их устранения в аппаратах больших объемов, начиная от ста литров, используется особое устройство водопровода, называемое фитинг. На нем монтируется клапан, который систематически стравливает избыточный воздух.

На агрегатах вертикального положения он накапливается в верхних отделах и ликвидируется специальным клапаном.

У горизонтальных стравливается за счет специального участка трубопровода. А вот если у вас прибор небольшого объема, то подобными преимуществами он обладать не будет.

Значение контроллера давления для водоснабжения

Реле давления насосной станции позволит сэкономить электричество, так как сократятся циклы вкл./выкл., устройство создаст оптимальный режим соответствия мощности помпы количеству выкачиваемой жидкости, что снизит энергопотребление. Реле с гидробаком поддерживает стабильный напор (без гидроударов) в магистрали увеличивая комфорт и продлевая срок эксплуатации системы. Поток в трубопроводе, кранах будет ровным, а также ГА создает определенный резерв.

РД для частного дома обычно устанавливается с мембранным баком — это и есть самая элементарная основа автоматики постоянного автономного водоснабжения дома, подразумевающаяся по умолчанию. Надо различать рассматриваемый прибор и датчик давления воды в системе отопления (манометр с термометром), который предназначен для контроля и предупреждения излишнего натиска в трубах, чтобы их не разорвало при расширении теплоносителя в процессе нагрева.

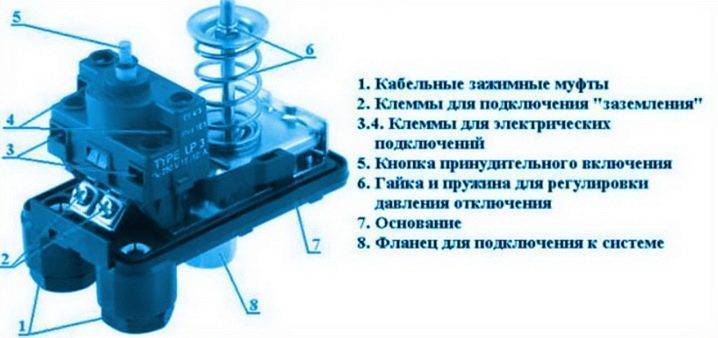

Конструкция электромеханического реле для водяного насоса

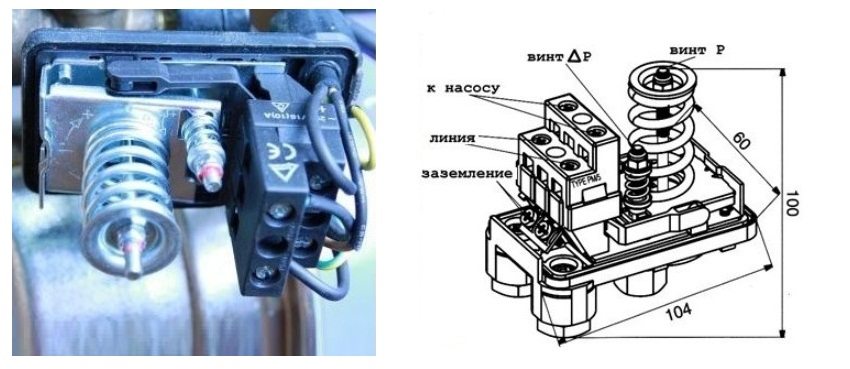

Рассмотрим устройство механического датчика давления на примере модели РД-5.

На корпусе сверху (фото слева) винт для снятия крышки (не для регулировки). Под цифрой 1 — муфты кабелей питания к насосу и к сети, эти проходки обязательно герметизируются, так как прибор используется во влажной среде. Под «2» — накидная гайка (обычно ¼ дюйма) — для гидросоединения с пятивыводным штуцером, для захода в датчик потока, который давит на пружины. Через такую связь отслеживается давление.

После снятия крышки видно внутренности прибора контроля давления (цветом обозначенные детали на рисунках в следующем разделе):

• 3 а, б, в — клеммы для питания от сети, для кабеля к насосу, для заземления;
• 4 — суппорт, неподвижная пластина-основание (салатовая);
• 5 — подвижная пластина (розовая), механически связанная с суппортом (зеленая стрелка), ее край может подниматься/опускаться;
• 6 — рама или коромысло (голубое), коммутирует контакты, верхняя позиция — замкнуты, нижняя — разомкнутые;
• 7 — пружина, связанная с коромыслом, что обеспечивает смену позиции, зависящей от положения качающейся платформы (5);
• 8 и 9 — резьбовые шпильки, жестко зафиксированные на суппорте, проходящие через 2 окошка в подвижной пластине;
• 10 и 11 — регулировочные пружины, поджатые сверху шайбами и гайками.

Пояснение к фото (выше):

• для осмотра внутренностей можно убрать крышку (12), отвинтив ее болты;
• под ней камера с мембраной (13);
• натиск воды через эту прокладку влияет на стальной поршень (14) с двумя заостренными выступами;
• концы пятака пропущены через щели корпуса и суппорта, остриями упираются снизу в подвижную платформу. Таким путем усилие, идущее на мембрану, передается поршню, а от него — на пластину, изменяя ее позицию.

Работа станции при нарушении правил использования

В случае, когда оборудование работает без остановки, следует найти причину проблемы. Как правило, виной этому является некорректная настройка реле. С высокой вероятностью установлено чрезмерно высокое давление на выключение. Также встречаются случаи, при которых мотор функционирует, но система не способна накачивать воду.

Причины неполадок:

1. Пользователь допустил ошибку, не обратив внимания на наличие воды в насосе при первом старте. Можно устранить дефект, наполнив насосную станцию водой посредством специально предусмотренной для этого воронки.
2. Трубопровод поврежден или пользователь подозревает наличие воздушной пробки, которая образовалась в трубе или клапане. Чтобы выяснить причину, следует удостовериться, что впускной клапан и остальные соединения герметично закрыты. Если обнаружилось обратное, поломки устраняют.
3. Насосная станция функционирует, но доступ к воде отсутствует. В такой ситуации осуществляют проверку на предмет отсутствия доступа жидкости.
4. Трубопровод засорен. Достаточно прочистить его подходящим инструментом.
5. Насос часто включается и отключается. Как показывает практика многих пользователей, дефект возникает ввиду износа мембраны или из-за низкого давления. В первом случае деталь заменяют на новую, во втором с помощью манометра измеряют давление, убеждаются, что бак не имеет механических дефектов, например, трещин.
6. В процессе эксплуатации возможны проблемы, связанные с блокировкой обратного клапана. Такой исход возможен в случае проникновения сора внутрь. Для восстановления нормальной работоспособности трубопровод демонтируют, устраняют мусор и собирают назад.

Неправильная работа двигателя

Иногда пользователи бытовых насосных станция отмечают поломки двигателей. Мотор не включается, не издает звуков. Возможные причины:

1. Система не подключена к источнику питания, или он поврежден. Убедитесь, что ток подается на насос, а также удостоверьтесь, что схема подключения работает верно.
2. Из-за перепадов напряжения или чрезмерной нагрузки из строя вышел предохранитель. Достаточно заменить компонент новым.
3. Крыльчатка вентилятора не проворачивается. Потребуется диагностика, которая поможет узнать причину заклинивания.
4. Сломано реле или неправильно отрегулировано. Попробуйте настроить его еще раз, в противном случае следует выполнить замену.

Если двигатель вышел из строя или работает с перебоями, не стоит заниматься ремонтом в бытовых условиях. Гораздо проще, быстрей и дешевле обратиться в сервисную мастерскую, специалисты которой произведут диагностику и последующий ремонт оборудования.

Плохой напор в системе

Еще одна неприятность, подстерегающая владельца бытовой станции – недостаточный напор, который образуется ввиду следующих причин:

Неправильная настройка реле – давление находится на чрезмерно низком уровне

Чтобы устранить неполадку, следует выполнить настройку еще раз, принимая во внимание рекомендуемые производителем показатели.
Колесо или трубопровод находятся в заблокированном состояние. Проблему поможет решить чистка компонентов от скопившихся загрязнений

Если действие не помогло, лучше обратиться в сервис.
Внутрь трубопровода проникает воздух. Стоит убедиться в герметичности компонентов.
Низкий напор может возникнуть ввиду втягивания воздуха при негерметичных соединениях водопроводных труб.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Оптимальное давление внутри гидравлического бака

Любой гидроаккумулятор внутри имеет резиновую мембрану, которая разделяет пространство на две камеры. В одной из них содержится вода, а в другой – сжатый воздух. Благодаря такому строению удается создавать нужное давление при наполнении и опустошении резиновой емкости.

Наглядно показано устройство гидравлического аккумулятора

Чтобы продлить срок службы приспособления, необходимо знать, какое давление должно быть в гидроаккумуляторе. Оно во многом зависит от показателей, выставленных для включения насоса. Давление внутри бака должно быть приблизительно на 10 процентов меньше.

Проверка давления в баке

К примеру, если включение установлено на 2,5 бар, а выключение – на 3,5 бар, то следует давление воздуха внутри емкости настроить на 2,3 бар. Готовые насосные станции обычно не требуют дополнительной регулировки.

Определение порога срабатывания.

Как у реле давления для системы водоснабжения определить пределы срабатывания?Нижний предел давления воды в системе связан с давлением воздуха за мембранной камерой, поэтому минимальное давление воды водопроводе должно быть на 0,1-0,2 бар выше, чем давление воздуха.

Пример: давление воздуха составляет 1,3 атм, нижний предел срабатывания составляет 1,4-1,5 атм.

Этот метод продлит срок службы мембраны, но необходимо также учитывать характеристики насоса, и такие значения, как нижний предел включения, всегда должны быть ниже давления в системе водоснабжения.

Поэтому выбор таких параметров всегда взаимосвязан, и все факторы должны быть приняты во внимание. Как правило, верхний порог реле устанавливается автоматически

Реле устанавливаются на заводе таким образом, чтобы разница между нижним и верхним пределами давления соответствовала 1,4-1,6 бар. Это означает, что если нижний предельный уровень установлен в пределах 1,5 бар, то верхний предельный уровень соответствует 2,9-3,1 бар. Для получения более высокого давления воды в системе можно изменить верхний порог срабатывания. Необходимо учитывать различные нюансы

Как правило, верхний порог реле устанавливается автоматически. Реле устанавливаются на заводе таким образом, чтобы разница между нижним и верхним пределами давления соответствовала 1,4-1,6 бар. Это означает, что если нижний предельный уровень установлен в пределах 1,5 бар, то верхний предельный уровень соответствует 2,9-3,1 бар. Для получения более высокого давления воды в системе можно изменить верхний порог срабатывания. Необходимо учитывать различные нюансы.

• Характеристики реле давления. Существует базовое максимальное значение для бытового использования, соответствующее 4-м атмосферам, выше которого давление не может быть увеличено.
• Характеристики насоса. Обычно параметры насоса имеют фиксированный нижний и верхний предел рабочего давления воды. Чтобы насос работал эффективно в течение длительного времени, пороговые значения для включения и выключения должны быть установлены в пределах указанных значений. Мало того, рекомендуется установить пороги выключения и включения немного ниже, так, чтобы допускалось не менее 0,5 или 0,2 атм. Следует помнить, что перегрузка может пагубно сказаться на сроке эксплуатации электрооборудования.На практике может возникнуть ряд проблем, и все настройки необходимо отрегулировать, чтобы обеспечить максимально эффективное водоснабжение..

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Поломки, починка

При неисправном или неправильно настроенном реле давления насос качает рывками, очень часто или некорректно запускается и останавливается, наблюдаются проблемы с напором. Но эти же симптомы характерные для неполадок гидробака (разрыв диафрагмы, разгерметизация). ГА надо осмотреть в первую очередь, так как он чаще выходит из строя, чем датчик. А вот поломка, когда насос качает и не отключается характерная именно для контроллера. Если же аппарат не запускается, то сломано либо РД, либо его мотор или электроцепь.

Неисправности могут не касаться самого механизма датчика, возможно, просто он неправильно отрегулирован, поэтому первым делом надо произвести повторную настройку.

Если же неисправности снова наблюдаются, то первоочередной ремонт состоит в осмотре, очистке контактов, клемм, внутренних частей — они могут окислиться, забиться грязью.

Проще починить электромеханические изделия, они выходят из строя чрезвычайно редко, как правило, неполадки касаются пластин, мембраны, кабелей — больше там особо нечему ломаться.

Доступные действия для самостоятельной починки:

• кабели прозваниваются мультиметром, при обрыве меняются или делается скрутка;
• осматривается вход жил в прибор — он должен быть уплотнен, влага не должна попасть внутрь;
• прибор разбирается, если внутри грязь, влага — очищается;
• осматривают клеммы, соединения — фиксируют их, очищают от грязи, окислов. Прогоревшие площадки меняют;
• мембрану (она может износиться), уплотнители, другие запчасти (пружины, пластины и прочее) отдельно сложно найти в продаже, но их можно купить через интернет или в сервисных мастерских, взять из б/у устройств;
• если треснул корпус, то прореху можно заделать эпоксидной смолой, подобными составами.

С механическим реле можно не утруждаться, если модель дешевая, и приобрести новое, так как стоимость обычных изделий без особых «наворотов» всего около 500–600 руб. Старое изделие желательно оставить на запчасти.

Для РДЭ починка механических частей, кабелей электронного контроллера такая же, как описано выше. Если же неполадки касаются микросхемы, замены сенсора, дисплея и подобного, то отремонтировать ЭРД сможет только пользователь с навыками ремонта электроники, поэтому обычно изделие несут в сервисные мастерские.

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.
