Как найти скрытую проводку в стене самостоятельно без прибора

Самостоятельное обнаружение обрыва в скрытой проводке

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Старые проверенные методы

Вы можете сказать, что раньше (всего каких-то несколько десятков лет назад) вовсе не было специальный приборов для поиска проводки, а люди успешно справлялись с задачей. И тут вы окажетесь правы.

А делалось все следующими методами:

1. Капитальный ремонт. Всем понятно, что капитальный ремонт не проводят каждый день. Однако если подобное мероприятие намечается, можно им воспользоваться. Итак, вы просто срываете все обои и осматриваете стену. Замазанные строительным раствором штробы всегда видны невооруженным глазом (они часто имеют слегка другой оттенок, нежели стена). Именно по таким штробам и проходит кабель. К тому же подобные участки всегда более шершавые наощупь.
2. Использование радиоприемника. С его помощью можно без особого труда найти электролинию, настроив устройство на частоту 100 кГц и поводив им около стены. Там, где в стене по проводам проходит ток, приемник будет шуметь гораздо сильнее, чем прежде.

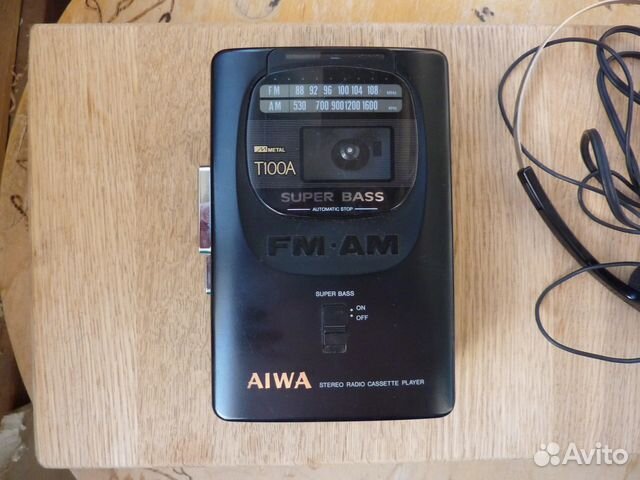

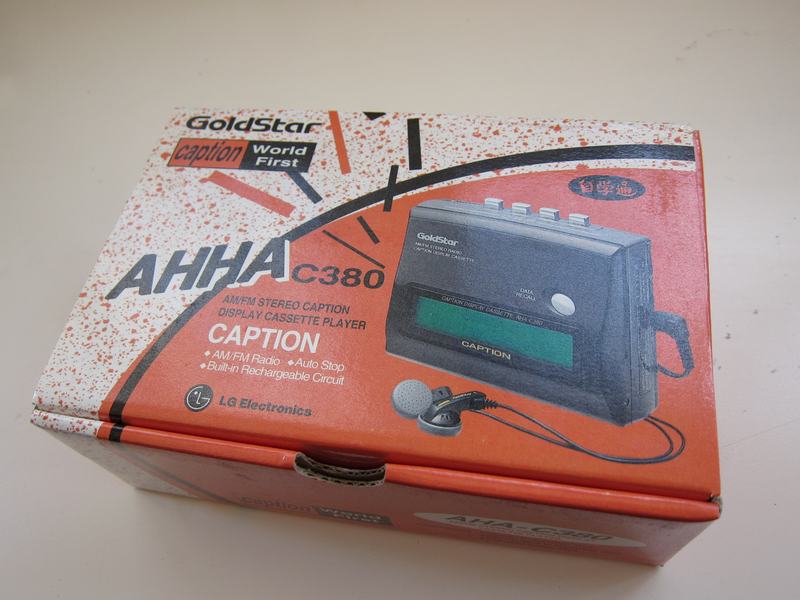

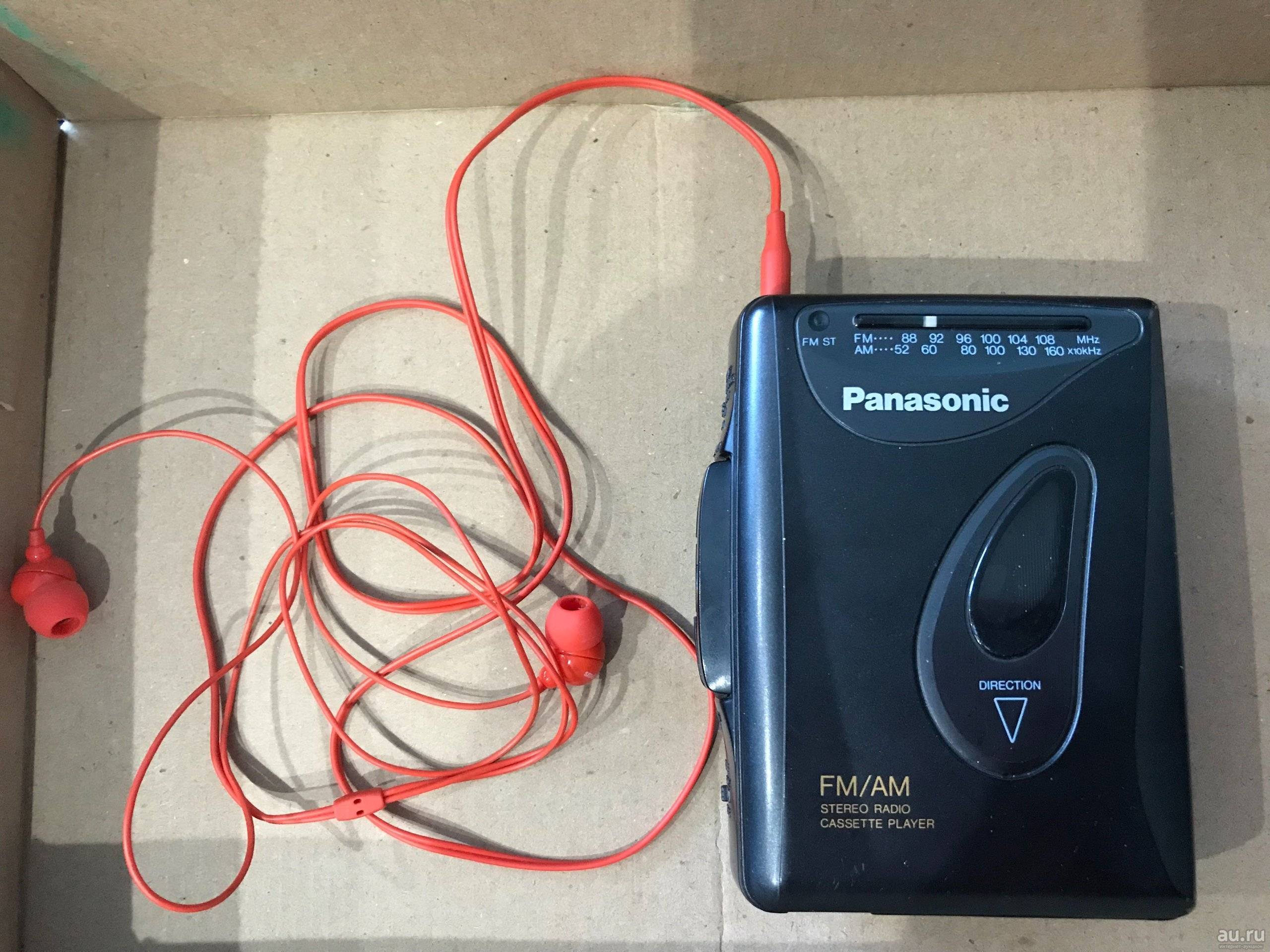

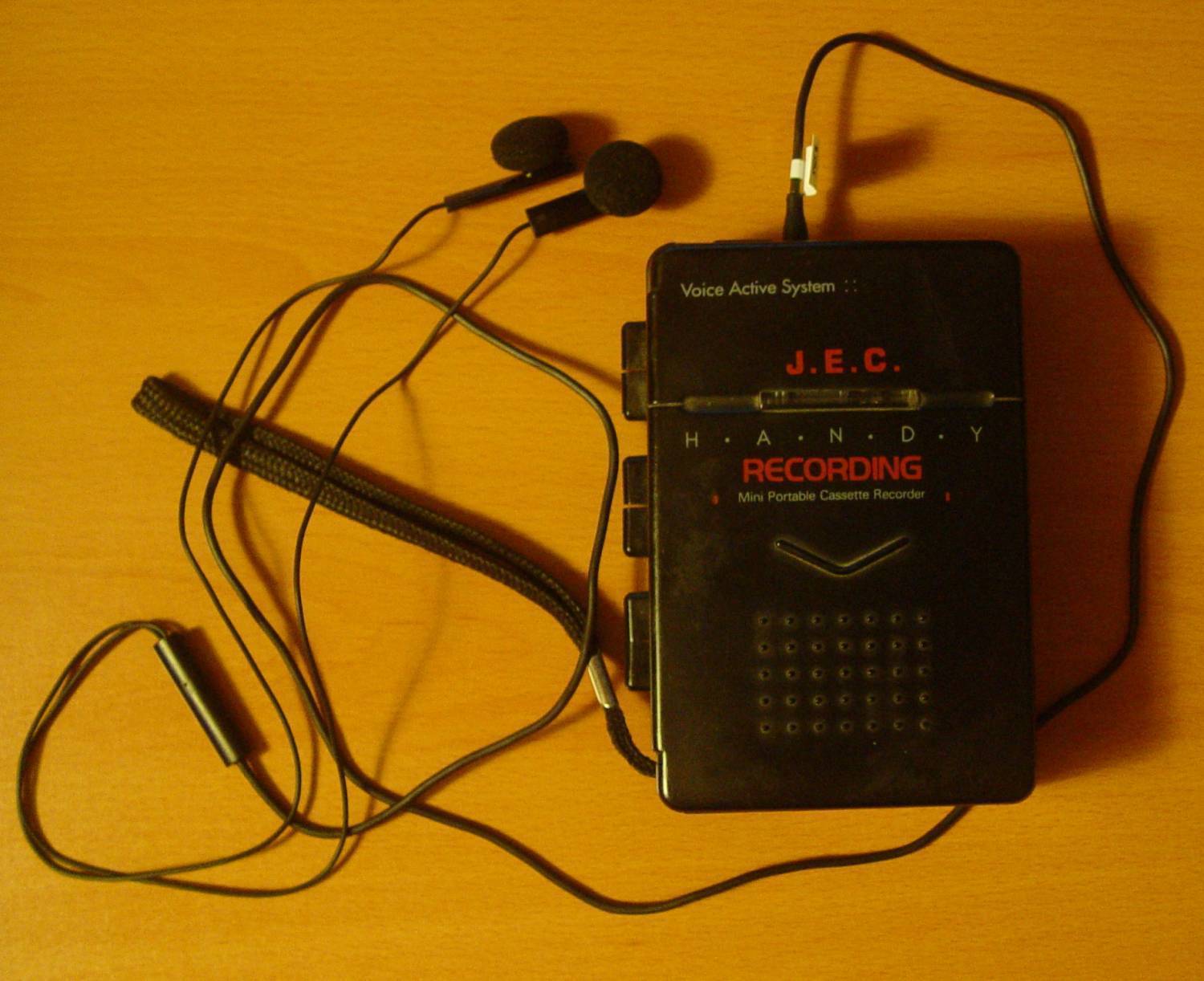

3. Использование микрофона. Можно взять, к примеру, микрофон на магнитоле. Сначала его нужно включить, а далее – точно также поводить устройством вдоль поверхности стены. Как только услышите шум или треск – знайте, что вы нашли приблизительное местонахождение искомой трассы.

Отдельно хотелось бы обратить внимание на то, что методы поиска проводов в стене с микрофоном и приемником не гарантируют вам точности проведения измерений. Скорее даже наоборот – они имеют высокую погрешность (которая составляет приблизительно 10-15 сантиметров)

Вот почему опираться на результаты подобного поиска необходимо осторожно. Будет лучше, если вы слегка подстрахуетесь и еще немного отступите, чтобы не получить удар током во время пробивания стенки

Правильная схема эл.проводки

Этот способ применим, когда проводку в вашем доме делали профессионалы своего дела. По правилам прокладывать эл.кабели и провода можно только по вертикальным и горизонтальным направлениям. Укладка проводки по диагонали запрещена. При этом должны выдерживаться минимальные расстояния от штробы до потолка, дверей и т.д. Ознакомиться с этими расстояниями можно в статье Как штробить стены под проводку.

Зная расположение распредкоробки, можно брать ее за ориентир и виртуально прокладывая линии под 90 и 180 градусов, предположительно определить места залегания провода. После этого обязательно воспользуйтесь ранее приведенными методами, чтобы подтвердить свои предположения.

Обнаружение обрыва скрытой проводки

Если был поврежден один из скрытых кабелей, то для его поиска можно воспользоваться одним из двух существующих способов.

Способ первый.
Вначале нужно узнать, какой именно кабель поврежден – нулевой или фазный. Здесь потребуется отвертка-индикатор, которой нужно проверить все контакты вышедшей из строя электроточки (переключателя или розетки).

В выключенном переключателе под напряжением будет лишь один из контактов, а вот во включенном сразу оба. Касаемо розетки, то в ней в рабочем состоянии под напряжением будет только один контакт. Словом, если фаза точно есть, то можно быть уверенным, что оборвался нулевой провод.

Способ второй.
При наличии полного доступа ко всем участкам проводки проблемное место можно выявить обыкновенным тестером. Вот примерная схема проведения работ.

1. Сначала отключается подача электричества на электрощитке.
2. Затем на изоляции провода нужно сделать две насечки, обнажив металл, – одну возле вывода из распределительного бокса, вторую в двух метрах от первой.
3. Далее при помощи тестера следует определить сопротивление на этом участке проводки. Если оно низкое, то обрывов там определенно нет.
4. Аналогично проверяются следующие участки электропроводки до тех пор, пока не найдется участок без низкого сопротивления.

Как найти проводку в стене без прибора

Есть несколько способов, для которых специальное оборудование не нужно. Если пользоваться ими правильно, получают достаточно точную информацию. Это будет участок, шириной 10-20 см, в пределах которого находится искомый объект. Для некоторых случаев этого будет вполне достаточно.

1. Визуальный осмотр

Косметический ремонт в квартире часто предполагает замену или модификацию электропроводки. Когда обои или другая отделка сняты, ее можно обнаружить визуально. Поскольку линии уложены в штробы, которые часто заметны. Так, если не проводилось выравнивание поверхности, могут быть видны полосы отличного от основы цвета. Иногда заделанные штробы чуть выступают над основанием. Особенно хорошо разводка заметна на бетоне.

2. Смартфон

Для гаджетов, работающих на Android или iOS, разработаны приложения, превращающие их в подобие металлоискателя. Чтобы найти проводку в стене с помощью смартфона, нужно скачать выбранный софт из магазина приложений, установить его. Далее все просто. Программа запускается, телефон подносится к поверхности. Встроенный в него магнитный датчик ищет металл. Правда, нужно учесть, что среагирует он не только на провод, но и на любой металлический предмет.

Как найти скрытую проводку в стене с помощью современных поисковых приборов

Для поиска скрытой проводки существует большое разнообразие профессиональных и бытовых детекторов. Они обнаруживают металл на большой глубине внутри стен, построенных из кирпича, бетона, древесины или других материалов. Профмодели обеспечивают поиск на большой глубине: проводки – до 5 см, стали – на глубине до 8 см . Бытовые модели имеют меньшую глубину обнаружения.

«Поиск»

Существует множество моделей детекторов для поиска скрытой проводки. Они обладают различным набором сопутствующих функций, в различной степени удобны, у них разная цена и разные имена. Но комплекта с названием «Поиск» среди них не существует.

«Дятел»

Экономичный и качественный прибор, обладающий всеми необходимыми для электрика возможностями.

ФОТО: domikelectrica.ruТестер для поиска проводки «Дятел»

Тестер СЕМ LA-1014

Комплект 2 в 1: кабель-тестер + мультиметр = искатель скрытой проводки. Используется для поиска скрытой проводки без напряжения, проверки кабельных линий в телефонных, компьютерных и силовых сетях. Прибор может находить обрыв провода, короткое замыкание и перехлёст жил.

ФОТО: static.chipdip.ruКомплект кабель-тестер + мультиметр

МАГ-2

Прибор находит скрытую проводку и проверяет провода на обрыв. Чем выше нагрузка в сети, тем легче прибор находит провода.

ФОТО: YouTube.comИндикатор скрытой проводки МАГ-2

MS-58М

Различные модификации этого детектора предназначены для проверки напряжения и обнаружения металлических предметов в грунте, воде, стенах, в древесине и других средах. Основное достоинство прибора – питание от 4 батарей 1,5В, температура использования – от -10 до + 50 °С.

ФОТО: ivatec.ruДетектор напряжения MS-58М

NWS 819-4

Детектор поиска проводки в стене оснащён индикатором обнаружения. Имеет функцию самопроверки. В проводах может быть переменный ток напряжением от 90 до 1000 В. В прибор встроен фонарик.

ФОТО: cdn.vseinstrumenti.ruПоисковый прибор NWS 819-4

Почему нужно найти кабель в стене

Существует несколько причин, когда нужно определить проводку в стене, мы назовем только несколько основных случаев, с которыми сталкиваются многие люди на протяжении своей жизни:

1. Обрыв провода. Такая ситуация иногда случается, в этом случае найти провод в стене – это только полдела, здесь нужно найти место его обрыва. Сделать это нужно с точностью, в противном случае придется долбать всю стену.
2. Перепланировка квартиры, если вы переехали на новую квартиру или просто желаете сделать проем в другом месте, стоит узнать, где находится проводка в стене частного дома.
3. Нужно сделать несколько отверстий, чтобы спрятать провода или что-то установить.

Если вызвать мастера, он сможет вам подсказать, где находиться проводка. Но, ему придется заплатить денег, мы вам можем рассказать более простой и действенный способ, который сможет использовать каждый человек в своем доме. Узнайте о том, какие существуют способы экономить свет.

«Дятел» – самый популярный искатель проводки

В России одним из самых популярных устройств для поиска электропроводки считается «Дятел» (если официально, то E121). Он дает возможность определять место пролегания кабелей под штукатуркой толщиной до 8 см.

Искатель проводки «Дятел»

Технические особенности «Дятла» следующие:

• работа от напряжения до 380 Вольт;
• вес – 250 грамм;
• возможность бесконтактного поиска;
• возможность поиска проводки, фазных кабелей, сломанных электроприборов и разрывов;
• мониторинг работы счетчика и предохранителей;
• четыре режима чувствительности.

Рассмотрим подробнее эти режимы. Ниже указано расстояние от антенны прибора до провода для каждого из них:

• 1 – 0-1,5 мм;
• 2 – 10 мм;
• 3 – 30 мм;
• 4 – 40 мм.

В комплект с прибором «Дятел» входят чехол, элементы питания и техпаспорт.

Методы, которые не работают

Существует ряд методов, которые не помогут вам найти скрытую проводку в стене самостоятельно без специальных приборов.

• Визуальный осмотр — Искать проводку по зрению не получится, так как она находится внутри стены.
• Пальпация стены — Пробовать определять местонахождение проводки поощряется только в приблизительных случаях, так как можно ошибиться.
• Удар по стене— Стук по стене также никак не поможет определить местоположение провода.
• Отслушивание стены — Поскольку провод может находиться на большой глубине, слушать стены тоже бесполезно.

Использование этих методов может не только не помочь, но и испортить внешний вид стены или создать большое количество шума. Поэтому, если вам нужно найти скрытую проводку в стене, стоит рассмотреть более эффективные методы и инструменты для этого.

Когда нужно отыскать скрытую проводку

Установка новых электрических приборов

При установке новых приборов (например, магнитолы, светильников или кондиционера) может потребоваться проводка в стене. Если вы не знаете, где расположена скрытая проводка, вам придется проводить ее открыто, что может испортить внешний вид стены.

Подключение дополнительных розеток

Если у вас мало розеток в комнате и вы решили установить дополнительные, то нужно знать, где проходят провода в стене. Если вы подключите розетку неправильно, это может привести к короткому замыканию или даже пожару.

Ремонт электропроводки

При проведении ремонта электрической проводки, вам придется искать ее скрытые участки. Например, если вы заметили выключатель, который не работает, то, вероятно, необходимо заменить проводку, но сначала нужно ее найти.

«Народные» способы, которые не работают

Поиск компасом

Некоторые ошибочно предполагают, что если поднести компас к предполагаемому месту с кабелем, то магнитная стрелка укажет на него. Однако в домашних условиях просто невозможно создать магнитную индукцию такой силы, чтобы компас показал кабель. Максимум, это вы сможете узнать расположение сторон света, ну или отыскать спрятанные сокровища капитана Флинта:)

Поиск смартфоном

Некоторые разработчики предлагают превратить ваш смартфон в металлодетектор с помощью своих «чудо» приложений. Для этого в телефоне всего лишь должен быть установлен магнитный датчик (у нас такой есть). iCHIP решил заморочиться и проверить популярные приложения для поиска металла. Испытывали в том же месте, что и металлоискателем. Вот, что получилось:

Как видите показания «детектора» на пустом месте и в месте реального прохождения проводки практически не изменились, хотя показатель должен был стать 0.02 — 0.03 мТ. То же самое произошло и с другими приложениями. Из этого делаем вывод, что поиск проводки смартфоном с помощью приложений довольно сомнительное занятие.

Как найти провод в стене: основные способы

Итак, изначально хотелось бы рассказать о нескольких действенных способах, которые может использовать каждый человек в своем доме.

Делаем металлоискатель своими руками

Вы можете сделать металлоискатель своими руками, такую самоделку можно изготовить примерно за один час. Конечно, с огромными масштабами она не справится, но найти провод в стене поможет с легкостью. Стоит заметить, что максимальный радиус действия составляет 10 см.

Используем детектор скрытой проводки

Сейчас есть отличное устройство – детектор скрытой проводки Meet MS-158M, с помощью него, вы сможете найти любой кабель в вашей стене. Использовать его довольно просто, результат он дает отличный. Если сравнивать с первым вариантом, то там, вы будете долгое время думать, а сработает устройство, а сможет найти кабель в стене. Здесь все гораздо проще, подставили к стене – показало, где находится провод.

Вот такое отличное видео мы нашли, так вы поймете, на что способно это устройство и как его правильно использовать.

Как определить скрытую проводку при помощи подручных средств?

1. С использованием радиоприемника старого образца, который поддерживает частоту 100 кГц. (СВ, ДВ). Для начала следует обеспечить нагрузку электросети в комнате, которую необходимо проверить, а также в соседних комнатах. После чего включить радиоприемник и перемещать его вдоль стен. Устройство будет сигнализировать на электропроводку шумами и потрескиваниями.
2. При помощи современных проигрывателей оснащенных микрофоном. Принцип работы такой же как у радиоприемника, только водить вдоль стены нужно микрофоном.
3. Выявить наличие электропроводки можно и простым компасом. Он отреагирует на электрическое поле в проводке. Перепроверить полученный результат можно обесточив провода. Повторное сканирование позволит отличить электропроводку от арматуры.
4. Радиолюбителям подойдет и данный способ — при помощи униполярного транзистора КП103 (и ему подобных) либо зарубежного аналога — 2SJ144. Контакты истока со стоком прикрепить к пульсовым щупам тестера не соблюдая полярность. Рукоятки щупов смотать липкой лентой. Перед проведением проверки следует нагрузить проводку. Устройство будет сигнализировать на появившееся электрическое поле возрастанием сопротивления. При этом не стоит прикасаться прибором к стене. Для осуществления такой проверки потребуется определенная сноровка.

Преимущества скрытого монтажа проводки

Скрытая проводка подразумевает прокладку электрических кабелей в штробах – специальных нишах в стене, которые сверху замуровываются штукатуркой. Такой тип монтажа получил популярность благодаря следующим преимуществам:

1. Приятному внешнему виду. Все кабеля скрыты, на стену можно клеить обои, различную плитку и другие декоративные элементы.
2. Надежности в эксплуатации. Скрытая проводка защищена от внешнего воздействия. Домашние животные и дети повредить ее не могут. Отсутствует риск порвать кабель при перестановке мебели, подключении к сети бытовых устройств и прочих операциях.
3. Высокой пожаробезопасности. При коротком замыкании можно избежать возгорания изоляции кабеля. Без доступа кислорода пластиковая оболочка не воспламенится, а лишь оплавится под слоем штукатурки.

Как найти проводку в стене без прибора

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку.

Если намечается капитальный ремонт.

Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

Радиоприемник.

Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.

Использование микрофона на магнитоле.

Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Как найти обрыв провода в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не слишком часто, но заставляет потратить массу времени, нервов и сил на ее поиск и устранение. Ощутимо она ударит и по карману, ведь надо найти в стене поврежденный участок, добраться до него, отремонтировать и заделать снова.

За эту работу придется отдать специалисту ощутимую сумму. Сэкономить можно в том случае, если с поиском и устранением неисправности вы сможете справиться самостоятельно.
Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

• Перед тем, как искать место повреждения кабеля, обесточьте проводку.
• Иногда для снижения уровня сопротивления изоляцию провода прожигают.
• Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
• Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).

Если в такой сети случится обрыв, то трассоискатель по сигналу с маячка поможет быстро найти место неисправности. Это позволяет сэкономить значительное время и быстро восстановить работоспособность электропроводки.


Акустический метод определения обрыва в скрытой проводке предполагает наличие:

• Генератора, который подсоединяется к проводу.
• Акустический сигнализатор.
• Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора.

Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу.

Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Поиск радиоприемником

Если вы еще не выбросили свой старый радиоприемник, а храните его, как раритет, тогда сможете с помощью него найти спрятанную в стене проводку. Для этого потребуется настроить его на частоту 100 кГц. Также нужно, чтобы в сети было напряжение. Затем вытяните антенну на максимум и прислоните ее к стене (можно и без антенны). Медленно ведите антенной вдоль стены (не прикасаясь, чтобы не создавать трение) — чем ближе вы будете к проводке, тем сильнее будете слышать характерное потрескивание. Старайтесь сохранять тишину, чтобы четко слышать изменение тональности.

Радиоприемник позволяет отыскать провод с точностью до 10 см — это конечно большая погрешность, но если вам просто нужно понять, куда забивать гвоздь для картины, то этот метод подойдет. Для «вскрытия» стены не рекомендуем использовать данный метод.
