Расшифровка и модификации
Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.
Разные виды одной под одним и тем же названием
Обычный ВВГ
Расшифровка основной аббревиатуры — ВВГ — несложна:
- отсутствие впереди буквы А говорит о том, что жилы медные;
- первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
- вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
- «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).
То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).
Виды круглых проводников
В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).
Негорючий ВВГнг
В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.
Есть еще несколько видов кабеля ВВГнг:
- ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
- ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
- ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
- ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

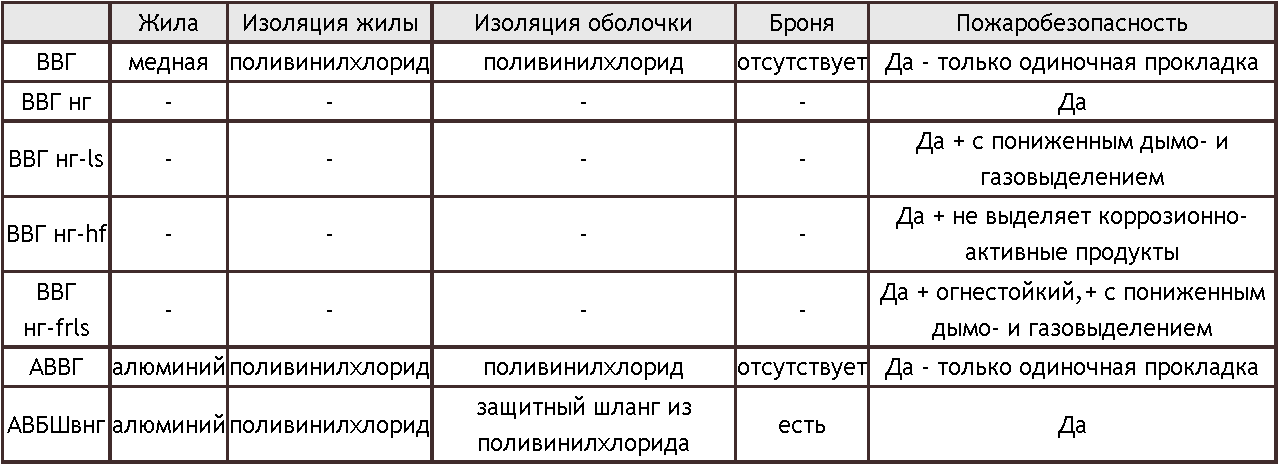

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.
Формы выпуска
В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

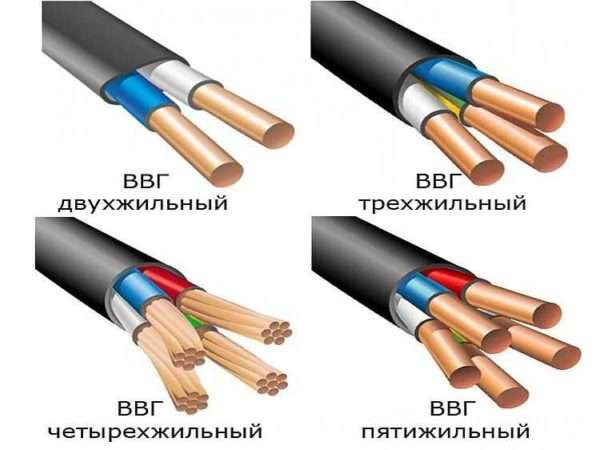

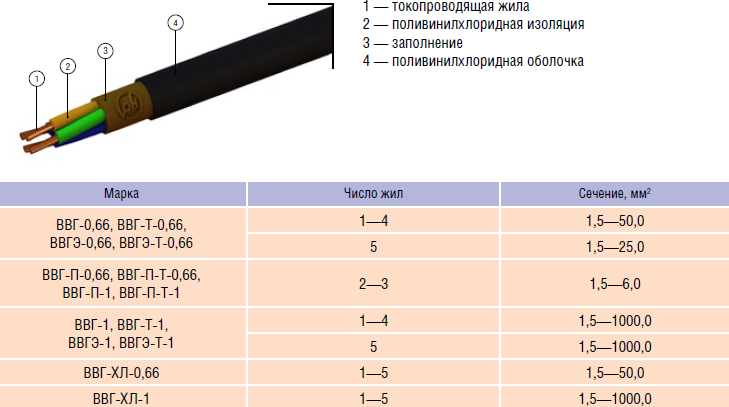

Разные типы кабеля ВВГ

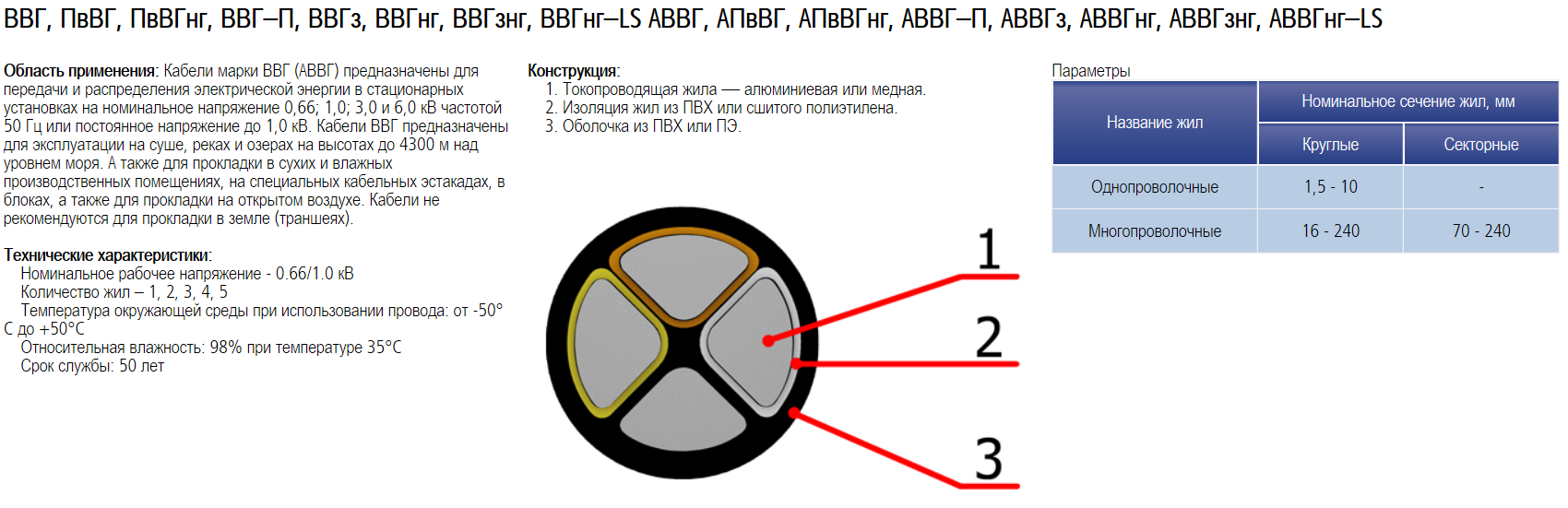

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

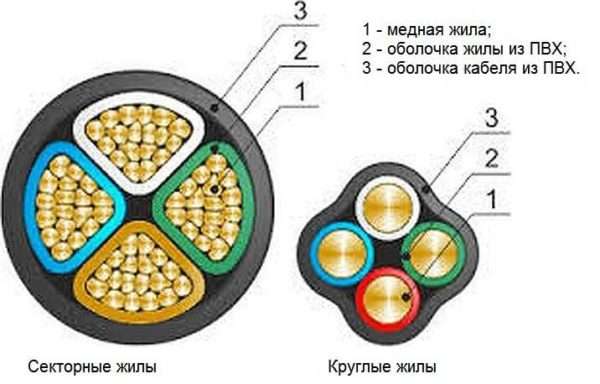

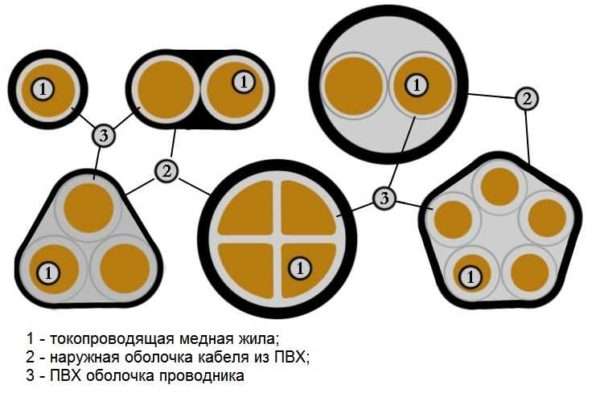

Разные типы жил в кабеле ВВГ
Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

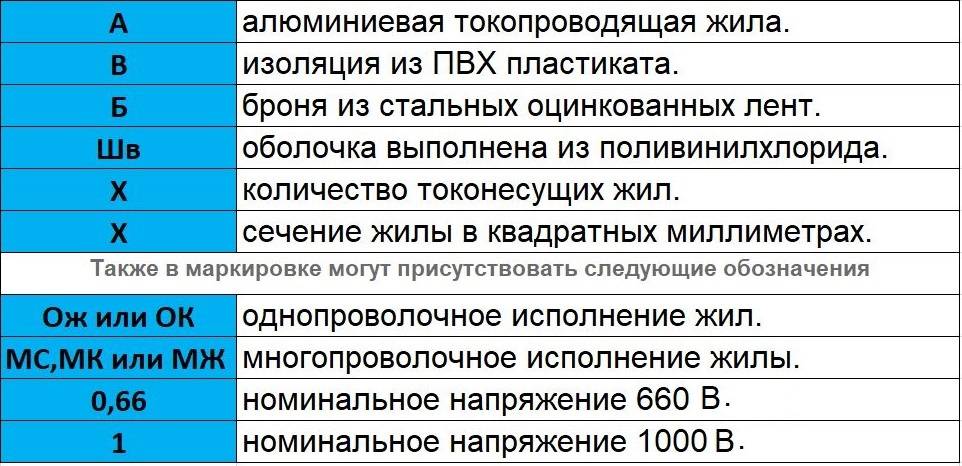

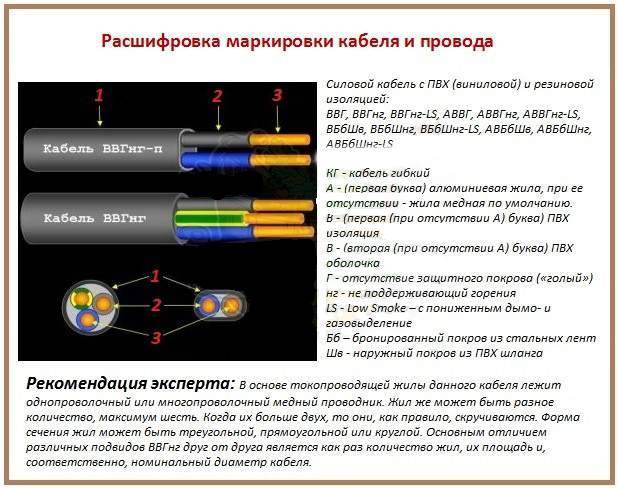

Расшифровка маркировки ВВГ и распространенных модификаций
Маркировка позволяет определить характеристики и свойства кабельной продукции, расшифровывается она следующим образом:
- Указывается на материал, из которого выполнение токоведущие элементы. Для алюминия принят символ «А», если проводники из меди, то обозначение отсутствует.
- Назначение кабеля, он может быть контрольным (имеется пометка «К») или силовым (обозначение отсутствует). Первые используются в цепях управления электрооборудования, вторые для его питания, соответственно, контрольные кабели рассчитаны на меньшую токовую нагрузку, собственно, этим и большим количеством жил отличается КВВГ от ВВГ.
Электрический кабель КВВГ производства завода Конкорд (г. Смоленск)
- Материал изоляции токоведущих элементов, в нашем случае это символ «В», что указывает на использование ПВХ материалов.
- Символ, указывающий, из чего выполнено внешнее (общее) изоляционное покрытие. Буква «В» говорит о том, что используется ПВХ.
- Наличие или отсутствие защиты, в первом случае указывается «Б», это говорит, что кабель бронированный, во втором – «Г».
В базовом исполнении далее указывается количество токоведущих элементов и их сечение (выделено красным на рис. 4), при наличии жилы заземления меньшего сечения, она указывается отдельно, например: «3х10,0 + 1х6,0».

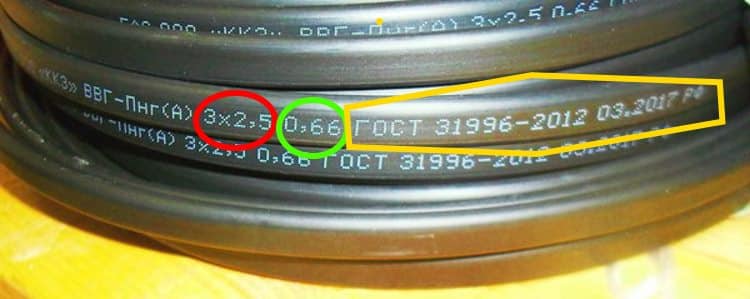

Пример маркировки
Далее указывается номинальное напряжение (на рисунке обведено зеленым – 0,66 кВ), после него ГОСТ и/или ТУ (отмечены желтым).
Расшифровка и виды
Поскольку в аббревиатуре ВВГ на первом месте отсутствует буква «А», то жилы изготавливаются не из алюминия, а из меди. Две буквы «В» указывают на то, что оболочка каждой отдельной жилы и внешняя изоляция кабеля в целом производятся из поливинилхлорида. Стоящая на последней позиции буква «Г» говорит о том, что провод – голый, на нем нет брони или другой вспомогательной защиты. Именно поэтому востребованы дополнительные средства при наружной прокладке.
Модификации оболочки
ВВГ имеет огромное количество разнообразных модификаций. При этом аббревиатура дополняется буквами латиницы и/или кириллицы. С точки зрения конструкции, кабель идентичен независимо от модификации. В его состав добавляются определенные вещества, усиливающие те или иные свойства.
Подробнее о популярных модификациях ВВГ:
- ВВГнг. Приставка «нг» указывает на то, что данная модель кабеля является негорючей. В ПВХ-оболочку добавляют особые ингредиенты, не распространяющие горение. Кабель не будет гореть сам по себе и не поддерживает процесс даже в случае групповой прокладки с другими проводами.
- ВВГнг LS – разновидность негорючего ВВГ, который при воздействии огня выделяет минимальное количество дыма.
- ВВГнг LSLTx. Такой провод, помимо минимального выделения дыма, не выбрасывает в окружающую среду токсичные вещества. Изделие не загорится при воздействии огня в течение продолжительного времени, благодаря чему может использоваться в системах аварийного освещения или на участках, где предъявляются высокие требования к пожарной безопасности. К таковым можно отнести медицинские и детские учреждения.
- ВВГнг HF – кабель, оболочки которого не содержат галогенных веществ, в том числе хлора. В результате при выделении дым (пусть и в минимальном количестве) не содержит токсинов.
- ВВГнг FRLS – вариант ВВГ, характеризующийся наибольшей устойчивостью к огню и предназначенный для группового монтажа. Кабель не будет возгораться даже при воздействии открытого огня (до трех часов). Возможным это стало благодаря содержанию слюды в защитной оболочке. В процессе горения выделяется минимум дыма.

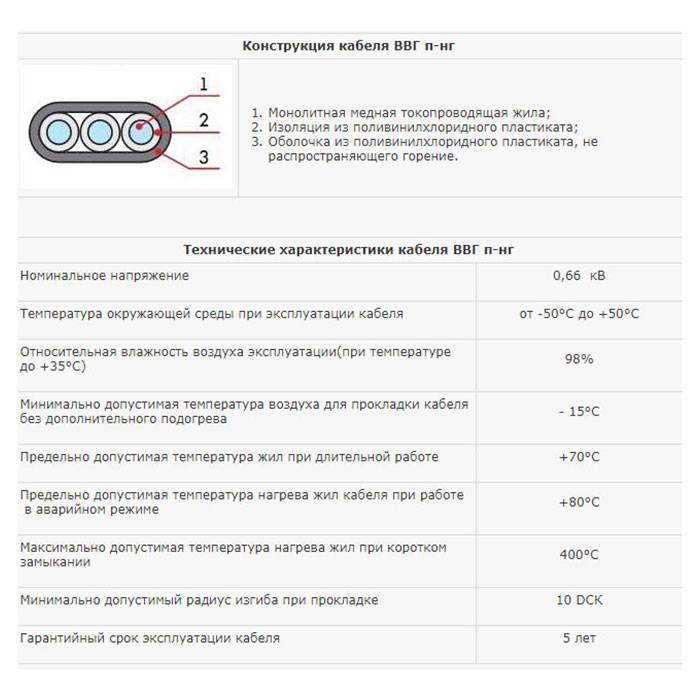

- ВВГ-Пнг – плоский силовой провод с двумя или тремя жилами.
Подводя итог, отметим, что в конструкцию любой разновидности ВВГ-кабеля заложена поливинилхлоридная оболочка, не поддерживающая горения при индивидуальном монтаже. Для групповой прокладки требуется подбирать иные модели с приставкой «нг».
Число токоведущих жил и их форма
Независимо от модификации, ВВГ может изготавливаться с разным количеством проводников – от двух до шести штук. При этом существуют одножильные и многожильные провода сечением 1,5-250 кв. мм. В магазинах можно найти вариации ВВГ с нулевым и защитным проводами. Их отличают уменьшенный диаметр и характерная окраска синим цветом.
Также варьируется форма жил – круглая или сегментная. Последние производятся для провода огромного сечения, чтобы уменьшить диаметр. В случае применения круглых токоведущих жил все промежутки заполняются с помощью пластиката. В модели ВВГнг небольшого диаметра (до 25 мм) заполнение может отсутствовать.
Кабель ВВГ: область применения
При прокладке/замене проводки, других работах по части электрики в частных домах и квартирах чаще всего используют кабель ВВГ. Это обусловлено широкой областью применения и относительно невысокой ценой. Использоваться он может в электрических сетях с напряжением не выше 1000 В и частотой 50 Гц (спец виды до 100 Гц).
Трехжильный кабель ВВГ
Не рекомендуется использовать его прокладки в земле, так как он не имеет брони, из-за чего быстро выходит из строя. При желании его можно проложить в земле, но в дополнительной защитной оболочке (гофоротрубе) и/или в кабельной канализации.
Область применения во многом зависит от модификации: типа материала, из которого изготавливаются оболочки жил и самого кабеля. Об этом подробнее поговорим чуть дальше.
- Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
- Температурный режим эксплуатации — от -50°C до 50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
- Изгибать можно с ограничениями:
- ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
- с многожильными — 7,5 радиусов (за счет большей гибкости).

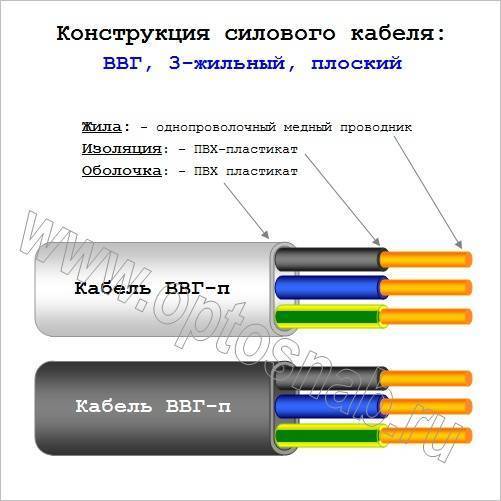

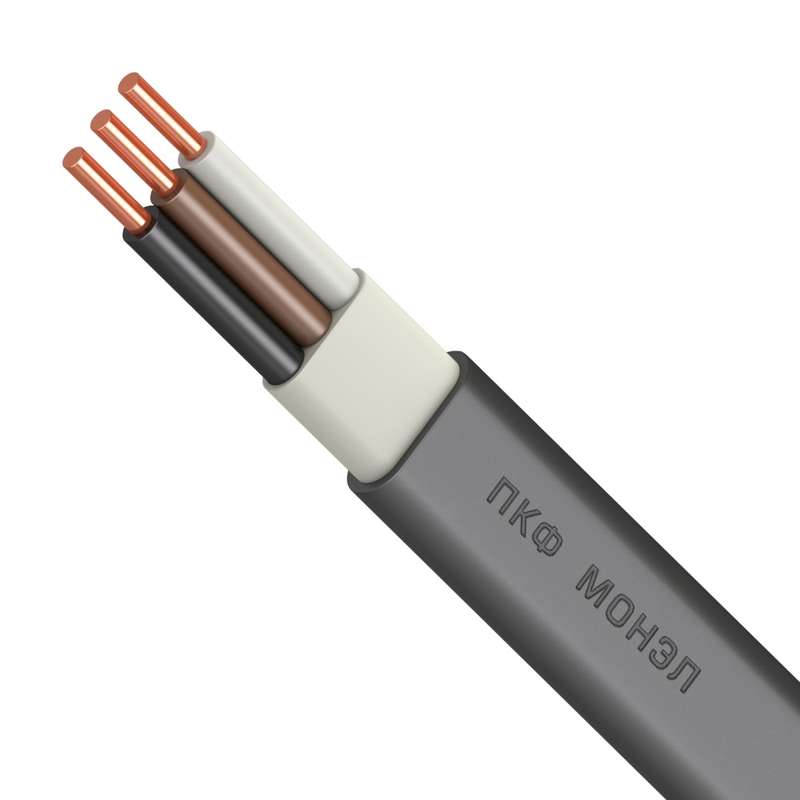

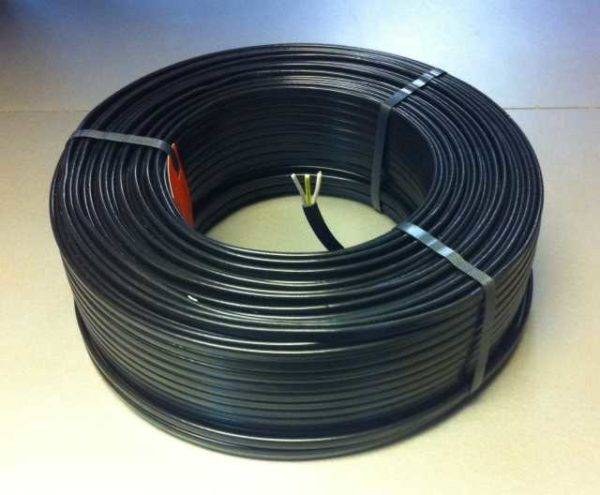

Есть плоские варианты (двух и трехжильные)
- Допустимая температура нагрева проводников:
- при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от 160°C до 250°C.
- при нормальной эксплуатации 70°C$
- в режиме перегрузки 90°C.
- Огнестойкость кабелей ВВГ не менее 180 мин.
Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.
Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.
Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм2 до 240 мм2. В продаже обычно находятся проводники с жилами до 35 мм2, остальные, более крупные размеры надо заказывать.
Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

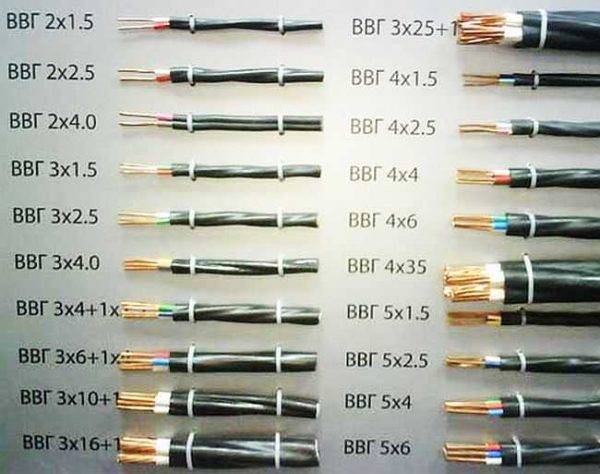

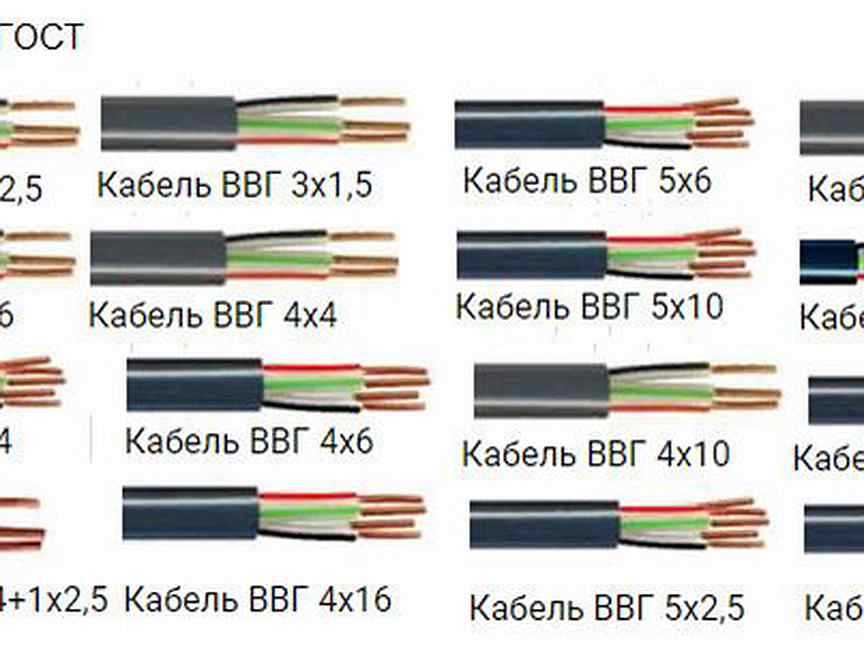

Примерный ассортимент кабелей ВВГ

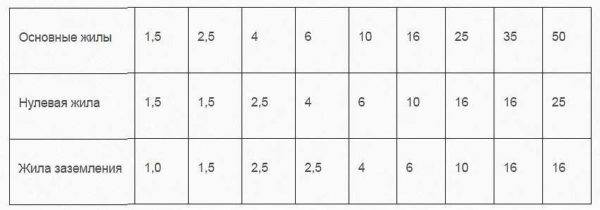

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль».

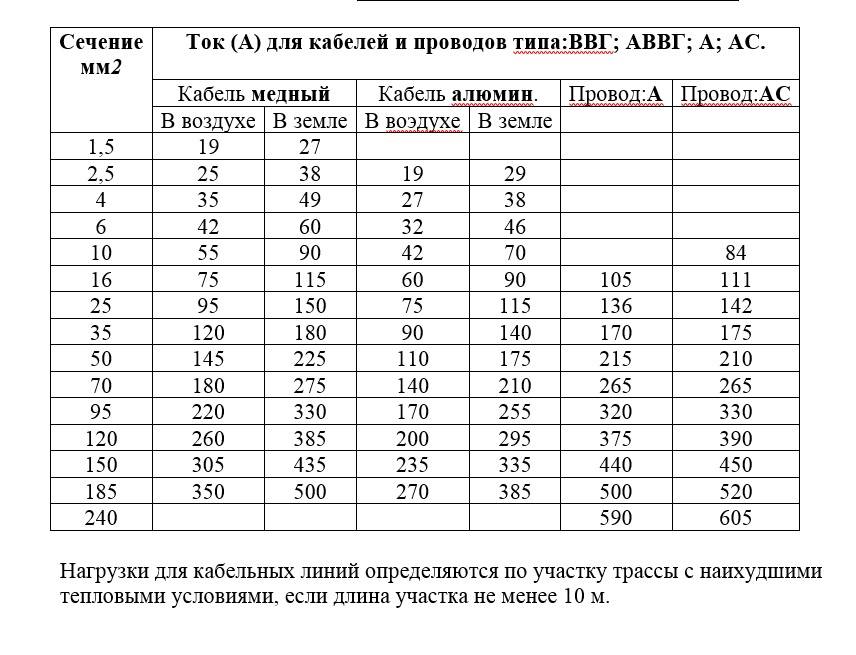

Параметры кабелей ВВГ с жилами разного диаметра
| Сечение жил | Длительно допустимы ток | ||
|---|---|---|---|
| с двумя основными жилами | с тремя основными жилами | с четырьмя основными жилами | |
| 1,5 мм2 | 24 А | 21 А | 19 А |
| 2,5 мм2 | 33 А | 28 А | 26 А |
| 4 мм2 | 44 А | 37 А | 34 А |
| 6 мм | 56 А | 49 А | 45 А |
| 10 мм | 76 А | 66 А | 61 А |
| 16 мм | 101 А | 87 А | 81 А |
| 25 мм | 134 А | 115 А | 107 А |
| 35 мм | 208 А | 177 А | 165 А |
Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.

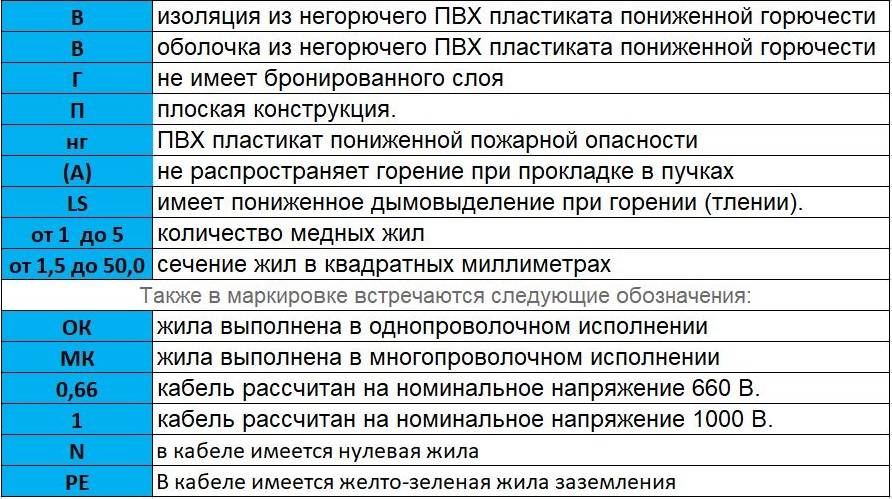

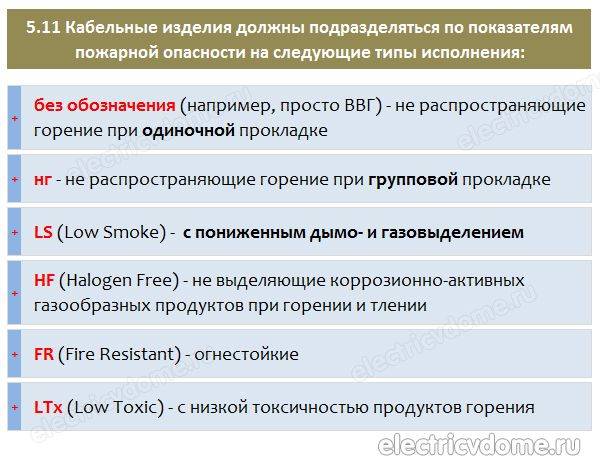

Расшифровка других типов кабеля ВВГнг
- ввг – расшифровка: стандартный медный провод, при одиночной прокладке не распространяет пламя, имеет поливинилхлоридную изоляцию внутреннего и наружного слоя;
- ввгнг hf – отсутствуют галогены, провод применяют в групповых прокладках, учитывая объем горючей загрузки для помещений, заполненных работающей компьютерной и микропроцессорной техникой, а также в помещениях посещаемых большим количеством людей;
- ввг пнг – расшифровка: изоляция жил выполнена термопластичным полиэтиленом, плоское исполнение, применяют для изготовления проводки в промышленных зданиях, негорючий;
- ввгнг п – жилы укладываются в одной плоскости, применяется для прокладки на воздухе на кабельных эстакадах или блоках, без механических растяжений;
- кввгнг ls -контрольный кабель, присоединяется неподвижно к электроприборам, аппаратам и сборкам зажимов, может прокладываться наружно, в кабельных каналах и внутри помещений, работает в агрессивных условиях, обеспечивает пожарную безопасность кабельных коммуникаций в групповых прокладках;
- ввгнг-frls – кабель ввгнг frls аналог образца ввгнг-LS, с повышенной огнестойкостью, это подтверждает расшифровка букв frls (Fire Resistance Low Smoke), характеризуется пониженным образованием дыма и газа, препятствует горению в групповых прокладках;
- кабель nym – силовой провод, применение: стационарная прокладка внутри промышленных и бытовых зданий силовых и осветительных линий. Провода nym расшифровывают как “стандартный кабель в немецкой классификации с поливинилхлоридной изоляцией с наружной оболочкой”.

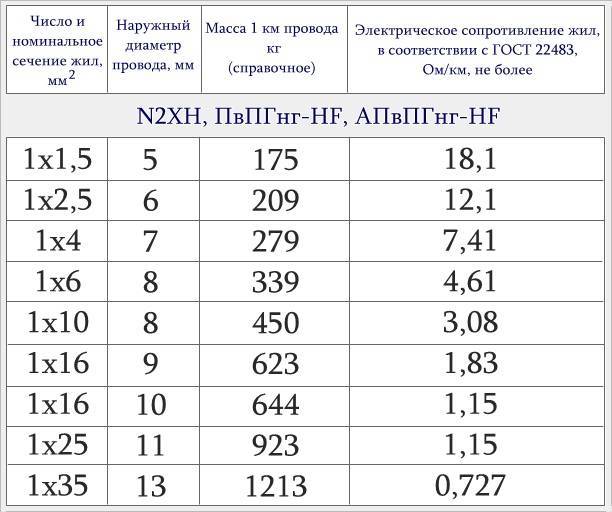

Массогабаритные параметры кабелей ввгнг включают в себя:
- количество жил;
- сечение жил в мм²;
- наружный диаметр;
- масса провода, кг/км. гнги
Пример массогабаритных параметров провода 3×1 5, 3×1: количество жил 3 штуки, сечение жил 1,5 мм².
Например: 1 км провода ввгнг 3×1 5 для тока напряжением 660 В весит 96 кг, а для 1000 В – 122 кг.
Применение
На сегодняшний день кабель ВВГнг является наилучшим вариантом по соотношению качества и цены. Этот провод универсален не только с точки зрения конструкционных возможностей, но и для пожарной безопасности. Его используют для монтажа сетей в следующих условиях:
- на высоте, при отсутствии вероятности обрыва или повреждения во время дальнейшей эксплуатации;
- в туннелях, шахтах и полушахтах, каналах, нишах, коллекторах, промышленных объектах, частично затапливаемых зданиях;
- по кабельным мостам и эстакадам;
- в зданиях с высокой пожарной опасностью;
- на объектах со следующими классами взрывоопасности В-11, В-11а, В-1б, В-1г.

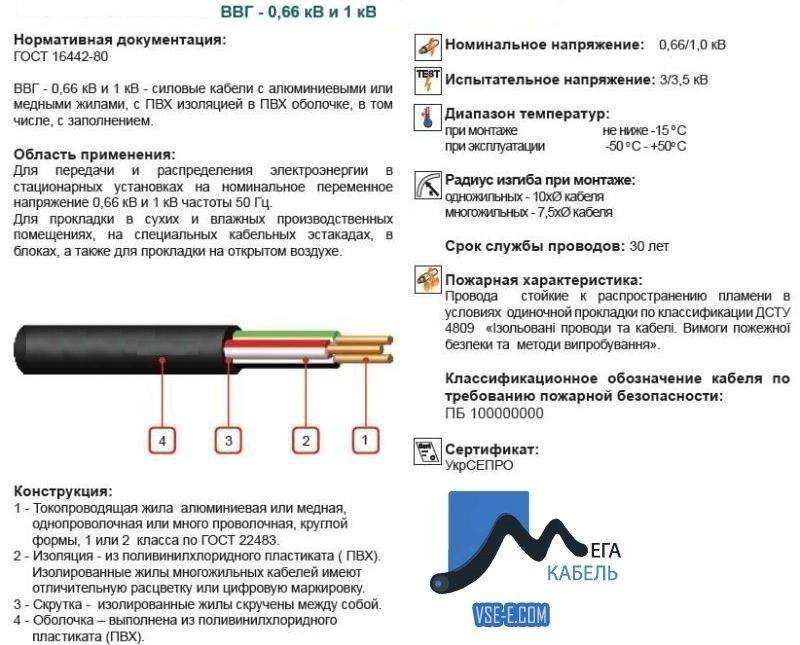

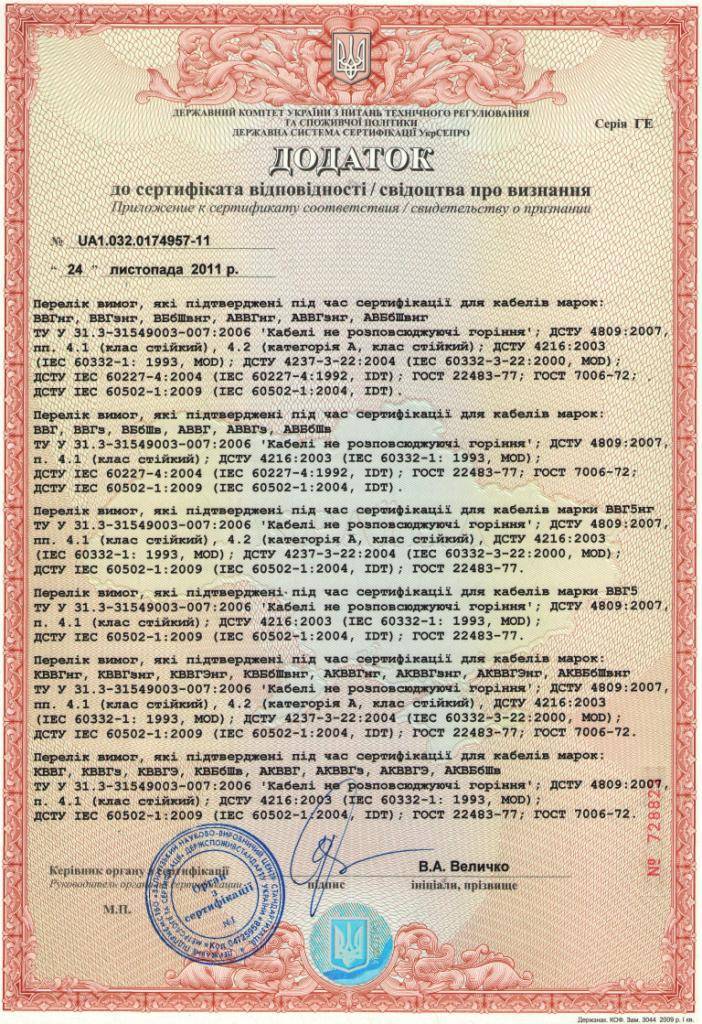

Технические характеристики каждого типа кабеля ВВГ определены в ГОСТе 16442-80, однако иногда могут отличаться от стандартных. Как правило, рабочее напряжение составляет не более 0,6 В, но провод может использоваться и при больших параметрах, если это прямо указано в сертификате. Срок эксплуатации кабеля – не менее 20 лет, однако требуется проводить проверку целостности изоляционной оболочки с периодичностью в 5 лет. При использовании в оптимальных условиях срок службы провода может составить до 30 лет.
Несмотря на то что кабель ВВГнг универсален, его все же чаще применяют в условиях повышенной опасности, как электротехнической, так и пожарной.
Примеры расшифровки маркировок кабелей и проводов
Каждый кабель предназначен для определенных целей. Так, для прокладки силовой линии в определенных условиях требуется конкретный кабель.

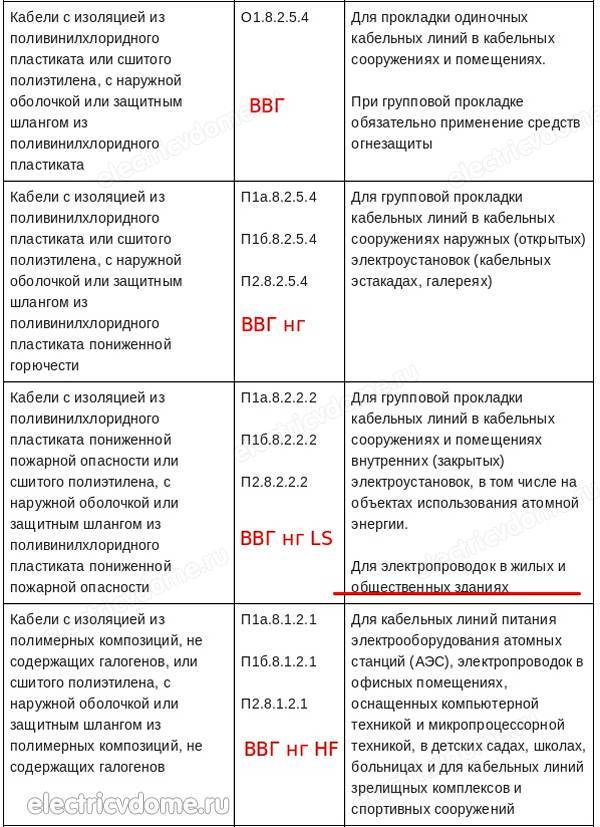

Марки кабелей и их расшифровка, согласно пуэ:
- Шнур ВВГ – 2х15. Данная маркировка обозначает провод медный гибкий изолированный многожильный. Защитный слой из поливинилхлорида. Снаружи покрыт слоем против ржавчины. Двужильный, площадь сечения – 1.5 мм2.
- КГ – кабель гибкий, проводники медные. Провода внутри без защитного покрытия;
- КГн – кабель гибкий медный многожильный в резиновой изоляции, покрыт негорючим материалом.
- КГп – маркировка кабеля гибкого, резинового, грузонесущего;
- АПвПу2г – обозначение кабеля сообщает об алюминиевых проводниках, изоляционный материал из выпресованного полиэтилена, защита от жидкости двойная. Дополнительно используется линия из полимеров.
- ВВГНГ – силовой кабель с одной медной жилой. Сниженная горючесть.
Расшифровка и модификации
Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.
Разные виды одной под одним и тем же названием
Обычный ВВГ
Расшифровка основной аббревиатуры — ВВГ — несложна:
- отсутствие впереди буквы А говорит о том, что жилы медные;
- первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
- вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
- «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).
То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).
Виды круглых проводников
В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).
Негорючий ВВГнг
В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.
Есть еще несколько видов кабеля ВВГнг:
- ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
- ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
- ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
- ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).
Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.
Формы выпуска
В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).
Разные типы кабеля ВВГ
Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.
Разные типы жил в кабеле ВВГ
Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).
Интернет журнал о выборе лучших товаров и услуг
Обновлено: 15.08.2019 11:52:45
Эксперт: Залман Ривлин
Силовой кабель ВВГнг (винил-винил «голый» негорючий) предназначен для передачи постоянного тока с напряжением до 1000 В или переменного с напряжением от 660 В до 1000 В. Состоит из нескольких медных жил с виниловой изоляцией и виниловой оболочкой (кембриком), лишён брони.
Применяется эта кабельная продукция для распределения электроэнергии в стационарных установках. При этом он существует в двух вариантах – ВВГнг и ВВГнг-ls. Различаются они не только степенью устойчивости к воздействию пламени, но и некоторыми особенностями работы.
Эти виды рекомендуются к использованию в помещениях и местах, где есть высокий риск возгорания. Для прокладывания обычных токоведущих трасс в негорючих материалах их применение может быть излишним, хотя всё зависит от характеристик и особенностей места размещения.
Характеристики силового кабеля ВВГнг
Силовой кабель ВВГнг используется в следующих случаях:
Прокладывание кабельных трасс на хозяйственных территориях. В жилых он допустим к применению, однако распространён не так широко;
Размещение в соответствующих лотках;
Прокладывание токоведущих трасс снаружи строений, но не под открытым небом.
Благодаря негорючим свойствам оболочка-кембрик может воспламениться под действием открытого огня, но при этом не даст пламени распространиться дальше по трассе
Важно! При воспламенении оплётка проводов серии ВВГнг выделяет довольно большое количество дыма и едких газов – и именно поэтому не рекомендуется использовать его в жилых помещениях
Выпускается в основном в двух вариантах – четырёхжильный и пятижильный. В первом случае его сечение составляет 90 мм2, во втором – 120 мм2. Решения с иным числом жил также существуют, но не слишком широко распространены.
Допускается монтаж при температуре от –15 градусов по шкале Цельсия. При формировании пучковой прокладки в условиях экстремальных температур необходимо каждые 100-150 метров размещать специальное нагревающее токоведущую линию оборудование.

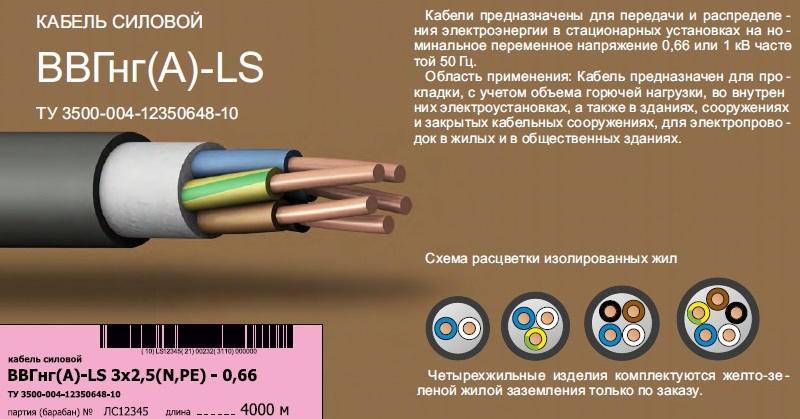

Характеристики силового кабеля ВВГнг-LS
Силовой кабель с низким дымовыделением ВВГнг-LS («LS» расшифровывается как low smoke) используется для прокладки трасс в жилых помещениях. В отличие от предшественника, при возгорании его кембрик выделяет крайне мало дыма и едких газов. Именно этим и обусловлена сфера применения данного кабеля.
Для пониженного дымовыделения под оболочкой-кембриком находится дополнительный слой из мелонаполненной резины. Впрочем, варианты с виниловой заливкой также присутствуют. В обоих случаях кембрик выполняется из специальных полимеров, которые отличаются от таковых в предшественнике.
Также различие заключается и в сечении. Четырёхжильный ВВГнг-LS имеет сечение 70мм2, а пятижильный – 185 мм2. Существуют одножильные, двухжильные и трёхжильные конфигурации, но они распространены не слишком широко. Во всех случаях токоведущая жила – однопроволочная.
Кроме того, монтаж ВВГнг-LS допускается при температуре от –25 градусов по шкале Цельсия. Но, так же, как и у предшественника, при прокладывании пучка в условиях мороза линию необходимо прогревать каждые 100-150 метров специальным оборудованием.
Стоит также отметить существование кабельной продукции ВВГ-FRLS. По сути, это то же самое, что и данный подвид, однако просто маркирован по-другому. FR в этой аббревиатуре расшифровывается как Fire Resistance, то есть «огнеустойчивый» — в принципе, то же самое, что и «негорючий».
Имеются также специальные исполнения – ХЛ, поддерживающий эксплуатацию при температурах от –60 градусов по Цельсию; и Т, который устойчив к вредоносному действию плесневых грибов.
Заключение
Вывод очевиден. ВВГнг допустимо использования для прокладывания силовых линий в хозяйственных и технических помещениях, а также за их пределами. ВВГнг-LS, в свою очередь, используется в жилых, офисных помещениях и зонах общего пользования.
Испытание пожароустойчивости. Сравнение с кабелем NUM
По своей сути данный кабель мало чем отличается от ВВГ нг – впрочем, два отличия имеются. Например, в кругложильных кабелях (а форм-фактор жилы может быть круглый, плоский или же треугольный) применяется заполнитель без галогенов, а также невулканизированная резина, что обладает очень хорошей степенью пожаробезопасности. Также для оболочки кабеля применяется особый ПАХ, что имеет антивозгорающиеся свойства, в отличие от традиционных ВВГ.
В остальном всё так же количество жил может варьироваться от одной до шести, их сечения могут достигать 240 мм2, пропорционально площади сечений изменяется и диаметр, допустимый ток в зависимости от типа и количества жил может варьироваться от 21А до 704А, ну а масса варьироваться от приблизительно 40 кг/км до нескольких тонн на тот же один километр. Если вы решите купить подобный кабель, внимательно прочитайте его описание в магазине – ведь вам может попасться товар не с теми характеристиками, что вам нужны. От характеристик сильно варьируется цена, причём стоимость может вырастать в сотни раз, если увеличивается число жил и их общая площадь. Традиционный срок службы такого изделия – более тридцати лет, из которых пять обычно гарантийные.
Минимальный радиус изгиба при прокладке
- кабелей одножильных — 10 наружных диаметров,
- кабелей многожильных — 7.5 наружных диаметров.
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
| Число жил, сечение, мм2 | ВВГнг-LS | Число жил, сечение, мм2 | ВВГнг-LS | ||||||
| диаметр, мм | масса, кг | диаметр, мм | масса, кг | ||||||
| 0.66 кВ | 1 кВ | 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | 0,66 кВ | 1 кВ | ||
| 1х1,5 | 5.9 | 6.3 | 43 | 48 | |||||
| 1х2,5 | 6.2 | 6.6 | 54 | 60 | 3х2,5+1х1,5 | 10.0 | 11.0 | 190 | 215 |
| 1х4 | 6.9 | 7.5 | 75 | 86 | 3х4+1х2,5 | 11.8 | 12.8 | 262 | 302 |
| 1х6 | 7.4 | 8.0 | 98 | 109 | 3х6+1х4 | 12.9 | 14.4 | 359 | 409 |
| 1х10 | 7.7 | 8.0 | 149 | 155 | 3х10+1х6 | 15.3 | 16.3 | 539 | 579 |
| 1х16 | 9.3 | 9.7 | 221 | 227 | 3х16+1х10 | 18.7 | 19.2 | 826 | 858 |
| 1х25 | 10.8 | 11.0 | 322 | 327 | 3х25+1х16 | 22.7 | 23.2 | 1376 | 1408 |
| 1х35 | 11.8 | 12.0 | 415 | 421 | 3х35+1х16 | 22.6 | 23.1 | 1692 | 1723 |
| 1х50 | 13.3 | 13.5 | 556 | 563 | 3х50+1х25 | 24.7 | 25.1 | 2252 | 2288 |
| 1х70 | — | 15.8 | — | 806 | 3х70+1х35 | 28.1 | 28.5 | — | 2708 |
| 1х95 | — | 17.8 | — | 1083 | 3х95+1х50 | 30.8 | — | 3621 | |
| 1х120 | — | 19.5 | — | 1370 | 3х120+1х70 | 34.8 | — | 4576 | |
| 1х150 | — | 21.4 | — | 1658 | 3х150+1х70 | 37.9 | — | 5423 | |
| 1х185 | — | 23.80 | — | 2020 | 3х185+1х95 | 41.8 | — | 6835 | |
| 1х240 | — | 26.60 | — | 2665 | 3х240+1х120 | 45.9 | — | 8787 | |
| 2х1,5 | 7.6 | 8.4 | 93 | 113 | 4х1,5 | 52.0 | 147 | 169 | |
| 2х2,5 | 8.2 | 9.7 | 124 | 156 | 4х2,5 | 9.3 | 10.0 | 196 | 220 |
| 2х4 | 10.2 | 11.4 | 189 | 223 | 4х4 | 10.2 | 11.1 | 284 | 327 |
| 2х6 | 11.3 | 12.4 | 245 | 282 | 4х6 | 11.8 | 13.1 | 377 | 424 |
| 2х10 | 13.6 | 14.0 | 383 | 398 | 4х10 | 13.0 | 14.4 | 592 | 610 |
| 2х16 | 16.1 | 16.5 | 538 | 553 | 4х16 | 15.9 | 16.5 | 887 | 910 |
| 2х25 | 19.4 | 19.8 | 905 | 928 | 4х25 | 19.5 | 20.0 | 1431 | 1472 |
| 2х35 | 21.2 | 21.6 | 1180 | 1205 | 4х35 | 22.7 | 23.2 | 1878 | 1912 |
| 2х50 | 25.0 | 25.4 | 1569 | 1600 | 4х50 | 25.5 | 25.9 | 2493 | 2528 |
| 2х70 | — | 24.3 | 1694 | 4х70 | 29.1 | 29.5 | — | 3056 | |
| 2х95 | 27.0 | 2220 | 4х95 | 31.2 | — | 4102 | |||
| 2х120 | 29.3 | 2723 | 4х120 | 35.5 | — | 5081 | |||
| 2х150 | 31.8 | 3336 | 4х150 | 38.9 | — | 6183 | |||
| 2х185 | 35.0 | 4015 | 4х185 | 42.6 | — | 7701 | |||
| 2х240 | 39.0 | 5190 | 4х240 | 46.7 | — | 10069 | |||
| 3х1,5 | 8.0 | 9.4 | 114 | 143 | 5х1,5 | 52.7 | 180 | 202 | |
| 3х2,5 | 9.3 | 10.2 | 164 | 182 | 5х2,5 | 11.9 | 12.0 | 235 | 263 |
| 3х4 | 10.8 | 12.0 | 233 | 270 | 5х4 | 12.8 | 14.4 | 344 | 394 |
| 3х6 | 11.8 | 13.1 | 310 | 350 | 5х6 | 14.1 | 15.7 | 463 | 519 |
| 3х10 | 14.4 | 14.9 | 480 | 496 | 5х10 | 17.4 | 17.9 | 720 | 756 |
| 3х16 | 16.5 | 17.4 | 681 | 721 | 5х16 | 20.9 | 21.4 | 1078 | 1103 |
| 3х25 | 20.4 | 20.9 | 1167 | 1193 | 5х25 | 25.3 | 25.8 | 1695 | 1735 |
| 3х35 | 22.6 | 23.1 | 1519 | 1548 | 5х35 | 27.9 | 28.4 | 2153 | 2204 |
| 3х50 | 26.4 | 26.8 | 1991 | 2046 | 5х50 | 32.2 | 32.7 | 2900 | 2962 |
| 3х70 | 28.3 | — | 2354 | 5х70 | 36.5 | — | 3858 | ||
| 3х95 | 31.6 | — | 3131 | 5х95 | 39.3 | — | 5101 | ||
| 3х120 | 34.6 | — | 3864 | 5х120 | 43.9 | — | 6304 | ||
| 3х150 | 38.0 | — | 4774 | 5х150 | 47.7 | — | 7815 | ||
| 3х185 | 41.5 | — | 5850 | 5х185 | 53.3 | — | 9569 | ||
| 3х240 | 47.0 | — | 7596 | 5х240 | 59.0 | — | 12406 |
Описание и техническая документация
Размеры кабеля во многом зависят от количества и типа жил, которые в него входят. Минимальный диаметр жилы даёт 1,5 мм2 в площади её сечения. Максимальная же площадь сечения жилы равняется 240 мм2 в одножильном кабеле, 95 мм2 в двух-, четырёх- жильном и до 50 мм2 в пятижильном. Сечения нулевых жил (в случае меньшего сечения, чем основные) и жил заземления в зависимости от сечения основных жил до 50 мм2 приведены ниже.
| Основные жилы | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Нулевая жила | 1,5 | 1,5 | 2,5 | 4 | 6 | 10 | 16 | 16 | 25 |
| Жила заземления | 1,0 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 | 16 | 16 |
Гораздо реже встречаются и более крупные варианты. Наибольшее распространение среди кабелей ВВГ с жилами неодинакового сечения имеют кабели с тремя основными и одной нулевой жилой (так называемые «три с плюсом»).
Наружный диаметр электропровода прямо пропорционален числу жил и номинальному сечению. При площади в 1,5 мм2 диаметр кабеля начинается от размера в 5 мм и может доходить до 53,5 мм в четырёхжильных вариантах. Таким же образом увеличивается и масса одного килограмма кабеля, начинаясь с 39 кг/км и доходя до нескольких тонн, так что вес провода необходимо учитывать, когда проектируется его прокладка.
Номинальные и минимальные значения радиальной толщины изоляции для кабелей ВВГ сечением до 50 мм2 на рабочее напряжение 0,66 кВ и 1 кВ приведены в таблице.
| Напряжение кабеля, кв | Номинальное сечение жил, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
| 0,66 | 1 — 2,5 | 0,6 | 0,44 |
| 4 и 6 | 0,7 | 0,53 | |
| 10 и 16 | 0,9 | 0,71 | |
| 25 и 35 | 1,1 | 0,89 | |
| 50 | 1,07 | ||
| 1-2,5 | 0,8 | 0,62 | 1,3 |
| 4-16 | 1,0 | 0,8 | |
| 25 и 35 | 1,2 | 0,98 | |
| 50 | 1,4 | 1,16 |
Толщина защитной оболочки электропровода ВВГ зависит от диаметра по скрутке изолированных жил под оболочкой. Номинальные и минимальные значения толщины оболочки приведены в таблице.
| Диаметр под оболочкой, мм | Номинальная толщина изоляции, мм | Минимальная толщина изоляции,мм |
| До 6 | 1,2 | 0,92 |
| 6 – 15 | 1,5 | 1,18 |
| 15 – 20 | 1,7 | 1,35 |
| 20 – 30 | 1,9 | 1,52 |
| 30 – 40 | 2,1 | 1,69 |
