Материалы
И, наконец, заветный вопрос: чем утеплить вентиляционную трубу? Давайте устроим небольшой обзор современных утеплителей, которые могут успешно применяться для вентканалов.
Требования
Начнем с того, что сформулируем наши пожелания.
- Теплоизолирующие качества будут, разумеется, приоритетной характеристикой утеплителя.
- Пожарная безопасность. Утепленная вентиляционная труба при пожаре не должна стать магистралью для распространения пламени.
- Цена по возможности не должна быть заоблачной.
Оговорка: мы оставим за пределами нашего внимания утепление вентканалов изнутри. Инструкция по его использованию подразумевает полный демонтаж вентканала, что не всегда реально; кроме того, полезное сечение вентиляции будет заметно снижено.
Минеральная вата
Непревзойденная дешевизна. Любой другой утеплитель обойдется дороже.
Минеральная вата толщиной 50 миллиметров поставляется в рулонах.
Абсолютная пожарная безопасность.
- Довольно трудоемкий монтаж. Вентканал обворачивается слоем минеральной ваты; затем он заворачивается в фольгу (что допустимо только во внутренних помещениях) или защищается оцинковкой. Снаружи конструкция стягивается бандажами.
- Необходимость защищать органы дыхания и глаза при работе с материалом. Любой, кто хоть раз работал с минеральной ватой (или стекловатой, которая отличается лишь толщиной волокон), наверняка сохранил о ней самые неприятные воспоминания.
- Материал со временем слеживается. Появляются просветы в утеплении.
- Увлажнение приводит к потере теплоизоляционных качеств.
Части недостатков лишено готовое решение на основе минеральной ваты – утепленная гофра для вентиляции, представляющая собой двухслойный рукав из алюминиевой фольги с армированием стальной проволокой. Однако она подразумевает прокладку вентиляции с нуля.
Пенопласт
Готовая разъемная скорлупа из плотного пенопласта (пенополистирола) во многих отношениях удобнее.
Процесс утепления не связан с риском для здоровья и сравнительно прост. Как утеплить вентиляционную трубу пенопластовой скорлупой? Просто надеть на вентиляцию две половинки разъемной теплоизоляции и сдавить их, чтобы соединение “шип-паз” зафиксировалось.
Полезно: при большой протяженности утепляемого вентканала половинки скорлупы ставятся с взаимным смещением, соединяясь со следующим участком утепления.
Схема делает понятным способ соединения.
- Материал обеспечивает прекрасную теплоизоляцию и практически не меняет со временем своих теплоизолирующих свойств, независимо от колебаний влажности.
- Пенопласт дешев. Именно в силу дешевизны он является основным кандидатом среди утеплителей, если вы планируете утепление лоджии или фасада частного дома (см. подробнее статью Как утеплить лоджию и что для этого потребуется).
- Пенопласт прекрасно горит с выделением токсичных продуктов сгорания.
- Скорлупу легко применять только на прямых участках воздуховодов.
Пенополиуретан, пенополипропилен
Скорлупа может изготавливаться не только из пенопласта. Два других вспененных пластика по способу применения сходны с пенопластовой теплоизоляцией.
- Оба материала обладают несколько большей механической прочностью.
- Они дороже.
- Для фиксации приходится накладывать бандаж. В его качестве часто используется обычная вязальная проволока.
Скорлупа из пенополиуретана.
Вспененный полиэтилен
В продаже этот материал можно встретить в виде разрезных трубок различного диаметра. Они надеваются на трубу вентиляции – и, собственно, работы по теплоизоляции завершены.
Материал дешев и не боится влажности, механических воздействий умеренной силы и грызунов.
Однако в тех случаях, когда нужно утеплить вентиляцию в холодной климатической зоне, можно обратить внимание на две других разновидности утеплителей на основе вспененного полиэтилена
- Пенофол и его аналоги представляют собой пенополиэтилен с нанесенным слоем алюминиевой фольги. В нашем случае она полезна тем, что утепленная труба будет собирать меньше пыли: пористая поверхность пенополиэтилена склонна накапливать загрязнения.
- Самоклеющийся утеплитель на основе того же пенополиэтилена снабжен липким слоем, упрощающим работу. Если вы хоть раз выполняли утепление пластиковых окон или стальных дверей резиновым или поролоновым уплотнителем, вы уже сталкивались со способом его фиксации: достаточно просто удалить защитную глянцевую бумагу и прижать материал к поверхности (см. также статью Чем утеплить окна – готовимся к зиме).

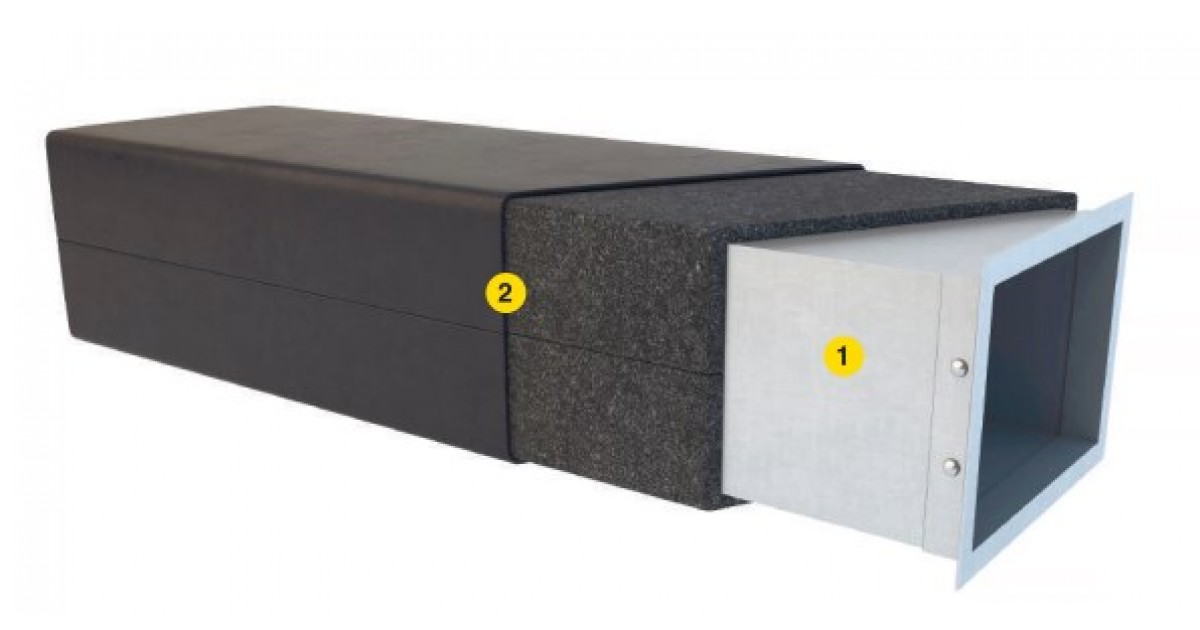

Материал очень удобен для утепления труб квадратного или прямоугольного сечения.
Шумоизоляция своими руками
Сделать шумоизоляцию квартиры или дома можно самостоятельно. Независимо от выбранного материала и конструкции вытяжки, проводят подготовительные работы:
- Трубы необходимо очистить от грязи, проверить качество монтажа конструкции. Если есть провисания, плохо смонтированы коленца переходов, провести ремонт вентиляции.
- Проверить места выхода патрубка в общую систему вентиляции дома, при необходимости усилить.
- Провести расчет составных элементов при использовании глушителей.
Порядок работ при установке шумоизоляции минеральной ватой или стекловолокном:
- Обмотать трубу вентиляции слоем минеральной ваты.
- Сверху закрепить слоем фольгированного утеплителя.
- Запаять швы утеплителя алюминиевым скотчем, усилить места переходов двойной обмоткой скотча.
Простой способ шумоизоляции ― наклеить на трубу вспененный полиэтилен. Материал можно наложить в два слоя, в зависимости от высоты звуковой волны швы блокируются скотчем или строительным клеем.
Избавиться от ударного, низкочастотного шума можно с помощью каучуковой плиты. Материал гибкий, легко принимает необходимую форму. Порядок работ:
- Отмерить необходимое количество каучукового изолятора для шумоизоляции.
- Снять липкую подложку. Обложить тоннель вентиляционной системы.
- Закрепить стыки скотчем.
Если плиты не имеют самоклеющейся стороны, то рекомендуется использовать акриловый или универсальный клей для резиновых и металлических изделий.
Основные методы снижения шума
работа вентиляции в квартире
Борьба с шумом начинается на этапе проектирования здания. Воздуховод между жилыми комнатами должен проходить по коридору и вспомогательным помещениям. Тогда в спальне и детской будут максимально комфортные условия для отдыха.
Количество колен следует сократить до минимума. Каждый поворот – это источник шума воздуха. Систему вентиляции следует проектировать таким образом, чтобы поток шел в одном направлении. Оптимальный вариант – от комнат к кухне и ванной комнате. Состыковку труб делают под острым углом. Сечение воздуховода по ходу увеличивается. Каждый перепад – изменение скорости движения воздуха и дополнительный свист.
Принудительная вентиляция должна усиливать естественное движение воздуха – более плотного к разряженному – перепад по высоте, горячего в сторону холодного.
Уже работающая вентиляция исправляется звукоизоляцией шумных конструкций и установкой в наиболее проблемных местах специальных элементов.
Звукоизоляция
Звукоизоляция вентиляции проводится устранением основных источников шума и закрытием всей конструкции специальных изолирующим материалом.
- Закрепить все доступные детали вытяжной системы. Они перестанут дребезжать – вибрировать.
- В местах соединения труб установить резиновые прокладки.

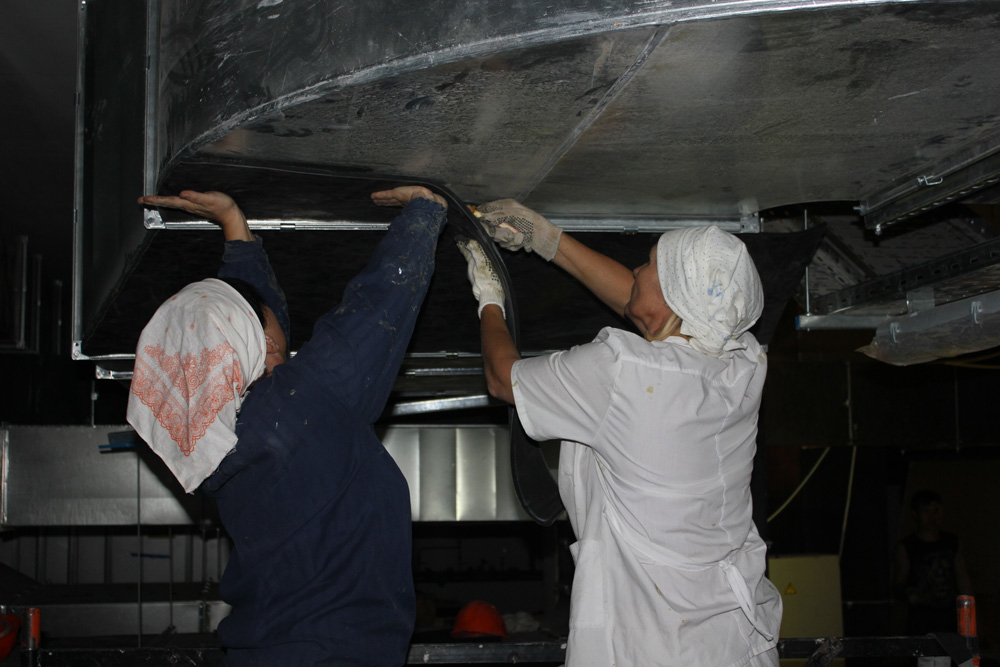

- Обмотать короба и воздуховоды снаружи звукопоглощающим материалом. Закрепить его.
В местах, где конструкция плотно прилегает к стене или потолку, звукоизолирующими материалами покрывают только открытые части вентиляционных элементов.
Места, где работают канальные установки, также изолируются снаружи. Предварительно выводится наружу шнур питания. Нельзя оставлять его под звукоизоляцией.
Шумоглушители
шумоглушители системы вентиляции
Для снижения аэродинамического шума устанавливаются шумоглушители. Они имеют стандартные размеры и приобретаются в магазине готовыми. В систему монтируются во время строительства, на этапе создания межэтажных перекрытий. Можно установить в действующих домах во время капитального ремонта.
Шумоглушители выпускаются трех видов:
- трубчатые прямоугольные;
- трубчатый с круглым сечением;
- пластинчатые.
Прямоугольные глушители имеют металлический корпус по размеру соответствующий стандарту вытяжной трубы. Сверху металлический кожух. Он удерживает прокладку из мягкого материала от деформации и разрушения. Между ними помещена диафрагма, гасящая звуковые колебания и одновременно поглощающая шум. Она сделана из технической ваты или волокнистого материала.
Прямоугольные глушители устанавливаются чаще всего в системы вентиляции промышленных предприятий, торговых центров, спортивных сооружений для снижения уровня шума на определенном участке.
Трубчатые конструкции также трехслойные. Их наружная оболочка может быть образована навивкой металлической ленты на крупных деталях. Мелкие изделия имеют корпус из металлической или пластиковой трубы. Перфорированная внутренняя поверхность гасит скорость движения воздуха и, соответственно значительно снижает уровень шума. Окончательно гасит звук волокнистая прокладка.
Трубчатые конструкции создавались для вентиляции жилых домов. Они используются в естественных системах, и с принудительной подачей воздуха.
Пластинчатые шумоглушители устанавливаются в местах проведения воздуховодов большого сечения. Они внутри разделены на сектора стенками из перфорированного металла. Проходя через них, воздух теряет свою скорость. Уровень шума значительно снижается.
Причины шумов в вентиляции
турбулентный воздушный поток
Основная причина шумности вентиляции – вибрация, возникающая из-за турбулентных воздушных потоков в трубах. Возникает она чаще всего из-за ошибок в проектировке вентиляции и неправильного акустического расчета.
Еще до того, как вентиляция будет установлена, разработчик должен тщательно изучить план дома, для того чтобы выяснить, в каких помещениях акустические шумы должны быть минимальными, а в каких можно не устанавливать изоляции.
У шумов в трубах вентиляции разная природа, в зависимости от которой можно выделить следующие их типы:
- шум от работы оборудования: конвекторов, насосов. Передается непосредственно с потоками воздуха, через вытяжки;
- вибрирующий шум от водяного охладителя и вентилятора. Возникает из-за неправильного монтажа и недостаточного уровня жесткости стенок воздуховодных труб;
- «турбулентные» шумы, появляющиеся при прохождении потоками воздуха разветвлений, заслонок, колен и прочих точек турбулентности.
Что такое глушитель шума воздуховода?
Глушители шума воздуховодов, также известные как промышленные шумоглушители, звуковые ловушки или глушители, специально разработаны для контроля воздушных звуковых волн, резонирующих в воздуховодах, отверстиях в зданиях, ограждениях или от шумного оборудования..
Глушители воздуховодов обеспечивают эффективное средство снижения шума, исходящего из самого воздуховода, а также звука, распространяющегося по воздуховоду из других мест.
Они устанавливаются рядом с источниками шума в вентиляционных каналах, включая вентиляционное оборудование, такое как вентиляторы и приточно-вытяжные устройства, регуляторы расхода воздуха, воздушные заслонки и противопожарные клапаны.
Их также можно устанавливать как часть открытых воздуховодов благодаря эстетичному дизайну и совместимости с другими компонентами вентиляционной системы.
В большинстве случаев глушители шума воздуховодов устанавливаются между вентилятором и вытяжным вентилятором, а также перед воздухораспределителями и должны устанавливаться за вентиляторами.
Они могут использоваться в основных воздуховодах или дополнительно в отводах пласта по мере необходимости и предназначены для снижения шума, возникающего из-за потока воздуха в коленах, тройниках или воздушных заслонках.
Всегда ли нужно утеплять трубы на чердаке?
Если в семье есть сыновья, дочки, стоит приложить усилия, адаптировать эту часть дома под нужды детей. Палаточный домик, место для колдовства — всё это чердак. Холостяку, холостячке, влюблённым, молодой семье будет проще вести домашние дела, заботиться о своём благополучии, если чердак превращён в комнату с минимальным уровнем риска травм. Пыль, сквозные щели, влага открытые трубы мешают больше, чем низкий потолок, плохое освещение.
Чердачное помещение в качестве комнаты отдыха
Чердак может быть таинственной комнатой. Пересмотреть старый фотоальбом из коробки, спеть любимую песню, включив караоке, можно будет именно здесь. Или же он станет комнатой, в которой есть что-то пугающее, испортит настроение одна мысль о нём. Выбирает владелец то, каким ему быть. Скрыть трубы, задекорировать их — первое, что надо сделать на чердаке. Точнее, первое, что надо сделать — это позаботиться о теплоизоляции.
Любая труба будет замерзать зимой. Утеплив все имеющиеся в этой части дома трубопроводы, можно достичь таких целей:
- продлит срок их службы;
- улучшит функциональные возможности;
- оптимизировать систему жизнеобеспечения в доме.
Как выбрать утеплитель для воздуховодов?
При подборе теплоизоляции для вентиляции эксперты в области проектирования и установка климатического оборудования рекомендуют ориентироваться на ряд важных параметров.
Теплопроводность – основная характеристика, ведь именно от потери тепла он и должен защищать. Чем ниже коэффициент теплопроводности, тем выше будет эффект, тем меньше будет остывать воздух в каналах.
Влагоустойчивость. Этот показатель оказывает непосредственное влияние на то, сколько времени исправно способен прослужить теплоизолятор
Важно понимать, что изделия с пористой и волокнистой структурой наиболее подвержены проникновению влаги. Они могут быстро намокать и терять свои теплозащитные свойства
Это диктует необходимость в создании влагозащиты. Используют специальную самоклеящуюся ленту и другие варианты. А вот такие утеплители, как пенофол, воду почти не впитывают, благодаря чему не требуют дополнительных затрат времени и финансовых средств для своей защиты. И могут служить в течение длительного времени, сохраняя высокие эксплуатационные характеристики.
Устойчивость к воздействиям биологического характера. К ним относятся плесень, грибок. Такие микроорганизмы способны разрушить теплоизоляцию, а продукты их жизнедеятельности – повлиять на самочувствие людей. Лучше выбирать варианты, максимально устойчивые к размножению грибка, плесени, насекомых, а также непригодные для пищи грызунам.
Рабочий диапазон использования теплоизоляции – температура, при которой может выполняться покрытие с применением данной изоляции. Например, если требуется утеплить воздуховод в регионе с холодным климатом, важно подобрать продукт, который устойчив к действию низкой температуры и переносит ее резкие перепады, не разрушаясь. В более теплых районах при утеплении можно выбирать другие варианты, рассчитанные на более высокие температуры наружного воздуха.
Рабочая температура использования. Этот параметр в среднем варьируется от -35 до +60◦С. Но есть теплоизоляторы с другими, более низкими или более высокими, показателями.
Безопасность – санитарная и пожарная. Утеплитель, применяемый для вентиляции, не должен выделять вредных для человеческого организма, других живых существ и растений веществ.
Стоимость. Этот фактор отражается на размере затрат на создание эффективно действующей системы вентиляции. Самый дешевый вариант – минвата. В среднем ценовом диапазоне находятся пенопласт и вспененные пеноэластомеры. Напыляемый пенополиуретан является наиболее дорогостоящим решением.
Соотношение цены и показателя теплопроводности, что отражается на расходах по утеплению вентсистемы. Если сравнить два варианта, минвату и пенофол, то результаты следующие. При теплопроводности в 0,045 минвата стоит 1200 рублей за квадратный метр. Пенофол при показателе в 0,049 можно купить примерно в 100 рублей за «квадрат».
Сравнение разных типов теплоизоляции
Сравним различные изделия для утепления вентиляции.
| Утеплитель | Цена | Теплопроводность | Пожаробезопасность | Влагоустойчивость | Долговечность | Монтаж |
| Минеральная вата | Низкая | 0,036 Вт/м К | Не горит и не поддерживает горение | Впитывает влагу, требует дополнительной гидрозащиты, что увеличивает затраты на установку | Со временем слеживается, что ведет к появлению зазоров между волокнами – эффективность снижается | Сложный, требуется дополнительное оборудование, соблюдение мер безопасности (применение респираторов, защитных очков, перчаток, костюмов и т.д.) |
| Пенопластовые скорлупы и плиты | Низкая | 0,035-0,044 Вт/м◦С | Класс горючести – Г3/Г4. Легко воспламеняется, выделяя при горении токсичные, опасные для здоровья вещества | Коэффициент водопоглощения – 4% за 30 суток | Со временем сохраняет первоначальную форму. Срок службы – до 25 лет | Простой: достаточно соединить две части обшивки и зафиксировать |
| Напыляемый пенополиуретан | высокая | 0,019-0,04 Вт/м◦С | Класс горючести – Г1 | Коэффициент водопоглощения – 1-3% в течение 30 суток | Срок применения – до 20 лет | При помощи напыления, требует специального оборудования и использования защитных средств |
| Пенофол (фольгированный) | средняя | 0,031 -0,051 Вт/м◦С | Класс горючести Г2, плавится при +100◦С, образует дым (класс Д3) | Коэффициент водопоглощения – 1% за 30 суток | Вспененный полиэтилен не меняет свои свойства и структуру в течение 200 лет эксплуатации, алюминий разрушается быстрее | Простой: самоклеящийся продукт, легко наклеивается на поверхность трубопровода |
Как утеплить систему вентиляции в частном доме?
Рассмотрим отделку воздуховодов на примере индивидуального жилого дома. Процесс создания теплоизоляции снаружи здания и в неотапливаемых помещениях включает несколько основных этапов.
Подготовительные работы. Изучаются имеющиеся условия. Выполняются расчеты, выбирается теплоизолятор подходящих типа, марки, толщины. Если на трубопроводе уже присутствует изоляция, ее требуется убрать. Поверхность зачищается, удаляются остатки клеевых смесей – каналы должны быть чистыми снаружи. Монтаж. Здесь последовательность работ зависит от того, какой теплоизолятор выбирается – рулонный, плитный, самоклеящийся, формованный (скорлупы) волокнистый, вспененный и так далее. При использовании рулонного или листового воздух оборачивают столько раз, сколько необходимо в соответствии с требованиями теплоизоляции таких систем. Сверху покрытие фиксируют способом, подходящим конкретному типу теплоизоляции. Самоклеящиеся модели наклеивают на металл. Если применяются полиуретановые, минераловатные либо стекловатные плиты, на трубопровод сначала наматывается сетка из металла или синтетических нитей – для создания армирования. Она закрепляется при помощи болтов или металлических хомутов. Далее укладывается покрытие, которое затем фиксируется скотчем либо хомутами, или бандажами. При использовании напыляемого пенополиуретана на баллон со смесью надевают распылитель, устанавливают насадку в требуемое положение и наносят пену на поверхность трубопровода. Затем проверяют, чтобы вся площадь была покрыта равномерно и не было пустых промежутков. Создание гидроизоляции при необходимости: например, когда используется пенофол, это делать не обязательно. Обустройство кожуха, который обеспечит защиту от механических воздействий. Для этого применяют алюминий листовой, неопрен, жесть оцинкованную
Важно, чтобы кожух был достаточно прочным и мог выдержать порывы ветра, капли дождя и кусочки града, ультрофилетовое излучения и резкие смены температур. Во внутренних отапливаемых помещениях трубопроводы утепляют примерно по той же схеме
Однако при установки можно обойтись без защитного внешнего кожуха. Но если в помещение высокая влажность или присутствует агрессивная среда, это необходимо сделать. В большинстве случаев в частных домах и квартирах многоквартирных зданий на трубу укладывают гидроизоляционную мембрану, затем – теплоизолятор, далее – снова мембрану или фольгу из алюминия, которая играет роль барьера для пара
Во внутренних отапливаемых помещениях трубопроводы утепляют примерно по той же схеме. Однако при установки можно обойтись без защитного внешнего кожуха. Но если в помещение высокая влажность или присутствует агрессивная среда, это необходимо сделать. В большинстве случаев в частных домах и квартирах многоквартирных зданий на трубу укладывают гидроизоляционную мембрану, затем – теплоизолятор, далее – снова мембрану или фольгу из алюминия, которая играет роль барьера для пара.
Шум в каналах естественной вентиляции многоквартирных домов
Для тех же кто живет в многоквартирных домах и ищет вопрос на ответ : «Как устранить шум в системах естественной вентиляции ?»Ответ один — самостоятельно вы это не сделаете. Нужно написать жалобу в Управляющую компанию на то что у Вас в квартире идет сильный шум из вент.каналов в сан.узлах и на кухне. И управляющая компания обязана своими силами провести обследование естественных каналов вентиляции и устранить причины появления шума в них. Брать оплату с жильцов за устранение причин появления шума в вентиляционных каналах многоквартирных домов они не имеют права, т. к. это считается инженерной системой и принадлежит всему дому а не конкретному жильцу.
По этой же причине собственник квартиры не имеет права отказать в доступе служащим управляющей компании к мету осмотра вентиляционных каналов , как правило это санузлы и кухня.
В 90% случаев причиной шума в вентканалах многоэтажек является несанкционированная перепланировка квартир, самовольная врезка дополнительных вентиляционных устройств и воздуховодов в каналы естественной вентиляции, засорение вент.каналов строительным мусором во время ремонта квартир.
Если управляющая компания докажет в суде что причиной возникновения шума или вообще нарушения вентиляции являются вышеописанные действия жильца , то собственника квартиры обяжут устранить эти нарушения вентиляции за свой счет, т. к. система вентиляции в многоквартирном доме является обще домовым имуществом.
Особенности теплоизоляции
Технология защиты вентиляционных труб от охлаждения зависит от вида утеплителя и его эксплуатационных свойств. При этом необходимо соблюдать последовательность проведения работ и тщательно выполнять все операции.
Утепление минеральной ватой
Оно происходит следующим образом:
- поверхность вентиляционных труб очищают от грязи и пыли;
- от рулона отрезают полосу нужного размера, который зависит от диаметра воздуховода;
- теплоизоляция вентиляционных труб из минеральной ваты выполняется в один слой, при этом нужно следить за плотностью прилегания материала к поверхности;
- поверх минеральной ваты воздуховод оборачивают фольгированным утеплителем;
- проклеивают образовавшиеся швы с помощью алюминиевого скотча.
- утеплителем из минеральной ваты обматывают трубу в один слой.
- поверх слоя ваты оборачивают трубу фольгированным утеплителем (толщина 4 мм), который поможет удержать тепло не пропустит холодные воздушные потоки внутрь.
Особое внимание следует уделять герметизации конструкции, так как минеральная вата при взаимодействии с влагой ухудшает свои теплоизоляционные свойства
Изоляция вспененным полиэтиленом
Этот способ является одним из самых востребованных, поскольку сочетает простоту выполнения и эффективность. Для изоляции используется вспененный полиэтилен в виде оболочек, с которыми проводят следующие действия:
- отмеряют утеплитель нужного размера;
- разрезают оболочку по специальному шву;
- устанавливают полученные элементы вокруг трубы;
- склеивают швы и стыки с применением клея или монтажной липкой ленты.
Для труб с квадратным сечением намного удобнее использовать полиэтилен в рулонах.
Оболочки из вспененного полиэтилена
Изоляция базальтовым волокном
С его помощью можно не только защитить воздуховоды, но и газовые трубы. Базальтовое волокно препятствует появлению возгораний и распространению огня. Как утеплить газовые трубы? Для этого необходимо:

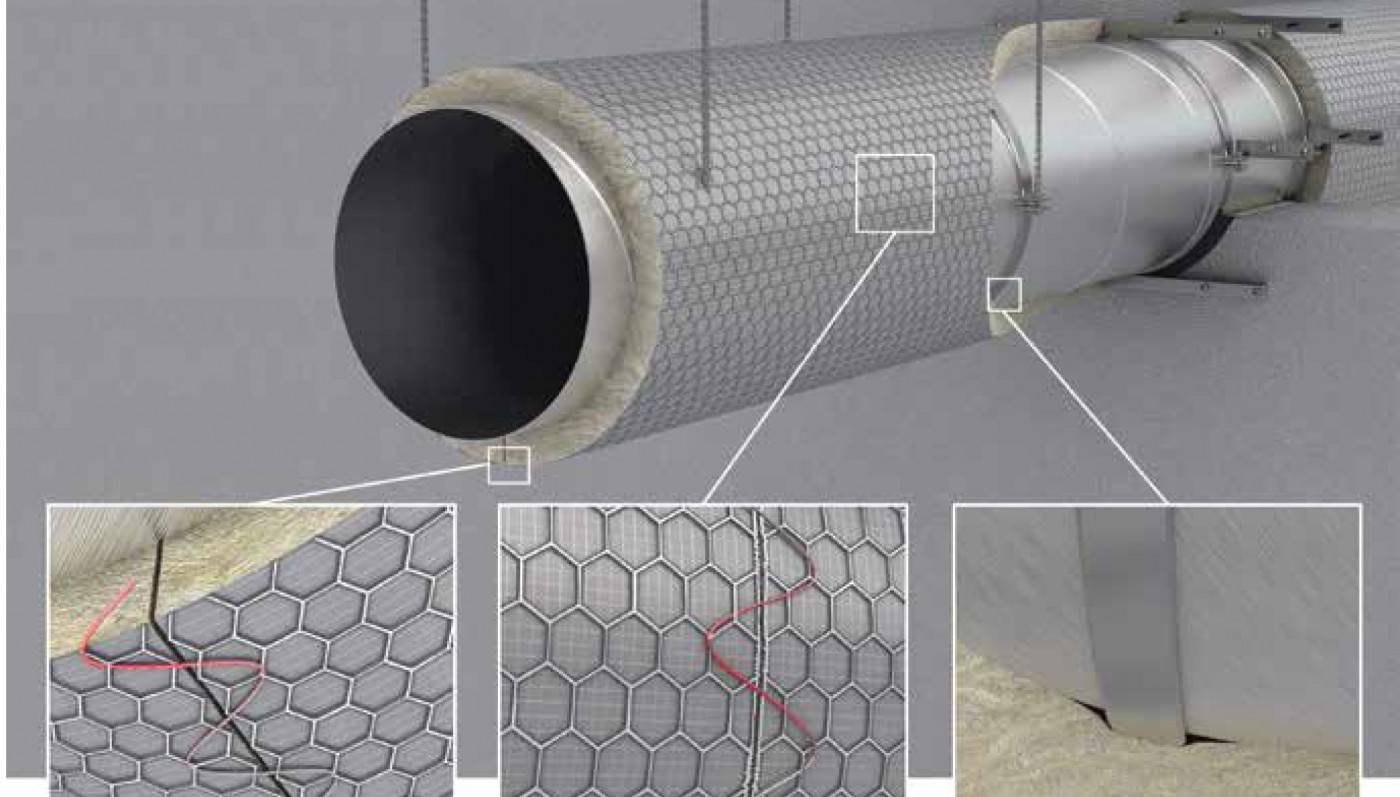

- подготовить дополнительно проволоку и алюминиевую фольгу;
- обмотать трубу базальтовым волокном, а затем покрыть слоем фольги;
- закрепить все проволокой, в том числе и продольный шов;
- зафиксировать слои утеплителя бандажными пряжками из упаковочной или алюминиевой ленты.
Можно также использовать для изоляции воздуховодов базальтовое волокно с металлизированным слоем.
Утепление с помощью базальтового волокна
Изоляция пенополистиролом
В этом случае изоляция напоминает скорлупу, и утепление вентиляционных труб осуществляется так:
- отмеряют половинки скорлупы нужного размера;
- разрезают пенополистирол по намеченным линиям;
- половинки скорлупы одевают на трубу, смещая их при этом на 20-30 см.
- закрывают боковые соединения, обеспечивая герметичность.

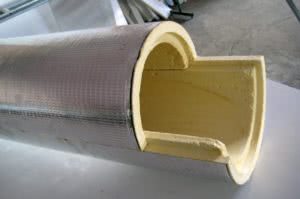

Защитные скорлупы из ППУ с фольгированным внешним слоем
Изоляция из полипропилена и пенополиуретана представляет собой аналогичную форму, но отличается более низкой теплопроводностью и устойчивостью к возгоранию. Фиксацию отдельных частей осуществляют с помощью специальных бандажей. Пенополиуретан может также наноситься на поверхность трубы напылением.
Защита воздуховодов оказывает значительное влияние на срок их эксплуатации. Правильно подобрав материал для утепления вентиляционной трубы, и соблюдая технологию проведения теплоизоляционных работ, можно обеспечить эффективное функционирование системы в течение длительного времени без повреждений и ремонта.
