Какие индукционные отопительные котлы лучше для частного дома

Отзыв эксперта об индукционном котле отопления

Один из ведущих российских экспертов в сфере установки и обслуживания котлов в России Владимир Сухоруков в одной из своих передач на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря 2020 г., обстоятельно и подробно доказал, что индукционные котлы отопления проигрывают традиционным тэновым котлам.

Владимир Сухоруков не нашел ни одной причины для использования индукционного котла в котельной. Более того, он настоятельно советует ни при каких обстоятельствах не покупать индукционные котлы, когда есть качественные тэновые котлы, работающие стабильно и слаженно.

Возможно, надо прислушаться к совету эксперта.

Преимущества и недостатки

Реальные достоинства, которыми обладают индукционные котлы для отопления дома или производственного здания, заключаются в следующем:

1. Высокая, как и у всех водогрейных установок, эффективность работы, находящаяся в пределах 97—98%.
2. Долговечность, обусловленная отсутствием движущихся частей и простотой конструкции.
3. Малые габариты, позволяющие поместить отопительное оборудование в помещение любых размеров.
4. Высокая скорость нагрева теплоносителя и отсутствие инерции при его отключении.
5. Комфорт при эксплуатации, индукционный электрокотел не требует к себе постоянного внимания хозяина дома, а частота его обслуживания целиком зависит от качества применяемой в системе воды.

Вихревые нагреватели поставляются с комплектами автоматики управления, что дает возможность связать теплогенераторы с другими климатическими системами дома.

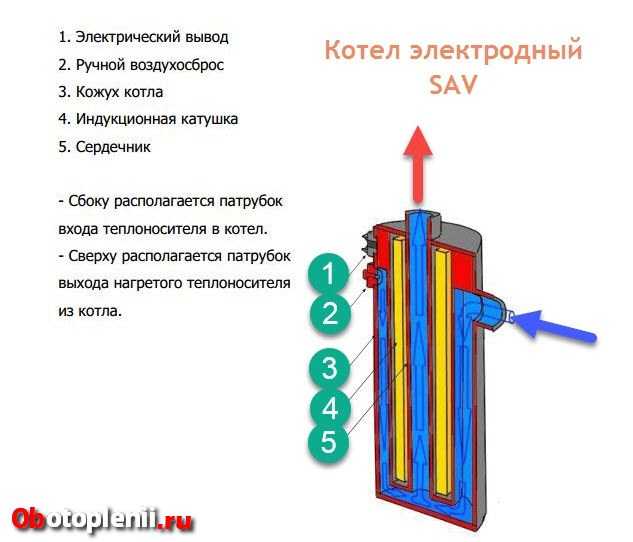

Нагреватель в разрезе

Есть у данного оборудования и недостатки. Главный из них – высокая стоимость, особенно у теплогенераторов типа «Сибтехномаш». Если использовать эти агрегаты для промышленных целей вполне приемлемо, то индукционное отопление частного дома может оказаться неоправданно дорогим.

Опыт практического использования вихревых нагревателей домовладельцами и обслуживающим персоналом сервисных компаний пока что не слишком обширен, но на данный момент существенных нареканий на оборудование нет.

Принцип работы и устройство индукционного нагревателя

На катушку поступает переменное напряжение, образуется электромагнитное поле, которое провоцирует появление вихревых токов, нагревающих металл. Вода нагревается в теплообменнике и, циркулируя по системе, обогревает помещения в частном доме.

Современные отопительные агрегаты на основе индукции состоят из следующих элементов:

• теплообменник или сердечник;
• клеммная коробка;
• катушка индуктивности;
• шкаф управления;
• проводники;
• входной и выходной патрубки.

При этом вместо сердечника в некоторых устройствах монтируется обычная металлическая трубка с теплоносителем. Однако наличие сердечника увеличивает площадь теплоотдачи.

Подобная система обладает высокой степенью надежности, поскольку индукционная катушка прочно запаивается в герметичном корпусе, не контактируя напрямую с теплоносителем. Возникновение пробоин в витках практически невозможно, так как их не накручивают слишком плотно, и в дополнение заливают специальным изолирующим составом.

Все это заключено в толстостенный массивный корпус, что гарантирует длительный срок эксплуатации. Производители дают гарантию на 5-10 лет, но продавцы котельного оборудования заявляют, индукционный электрокотел может прослужить около 30 лет без технического обслуживания.

Теплоносителем в индукционных электрических котлах отопления чаще всего выступает вода. Она поступает в патрубок, который приварен к нижней части котла. Вода проходит по зазорам между внешней трубой и стенками корпуса котла. За это время она нагревается до нужно температуры, после чего поступает в сердечник (его внутренний диаметр). Затем вода поднимается вверх по трубе к наружным отопительным приборам.

Правила установки

Индукционные электрические котлы отопления устанавливают в соответствии с общими ПУЭ и рекомендациями производителя, описанными в техпаспорте.

Главная особенность, которую следует учесть при установке – большая масса агрегата. При монтаже крепежных элементов учитывают вес самого котла и теплоносителя.

Требования к размещению:

• расстояние до стен и предметов интерьера – 30 см;
• до потолка и пола – минимум 80;
• обязательно заземление и подключение через УЗО.

Вешать аппарат следует строго вертикально. После установки к нижнему патрубку подсоединяют трубу обратки (с охлажденным теплоносителем), к верхнему – подающую трубу отопительного контура.

На подаче подключают приборы контроля и безопасности – манометр, воздушный клапан и др. Расширительный бачок – закрытого типа, его можно установить на любой высоте. Завершается монтаж обвязки установкой запорной арматуры.

Советуем прочитать следующие статьи:

• что такое двухконтурный электрический котел;
• что такое настенный электрический котел;
• что такое котел электрический двухконтурный настенный.

Видео об индукционном электрическом котле.

Востребованные модели

Если вы хотите выбрать хороший индукционный электрический котел отопления, ознакомьтесь с дальнейшей информацией – мы расскажем вам про самые удачные и популярные модели. Что касается выбора по мощности, ориентируйтесь на площадь помещений. Помните, что на каждые 10 кв. м. площади требуется 1 кВт тепла.

Котлы ВИН-3

Перед нами самый простой вихревой индукционный котел, предназначенный для обогрева зданий небольшой площади. Его мощность составляет 3 кВт, отапливаемая площадь – до 30 кв. м (или от 90 до 140 кубометров обогреваемого объема). Он выполнен в виде трубы небольшого диаметра с боковыми патрубками для подключения системы отопления. В нижней части располагается контакт для подключения заземления. Блок управления подключается через контактную группу в верхней части корпуса.

Индукционный электрокотел предназначен для эксплуатации в закрытых системах отопления с принудительной циркуляцией теплоносителя. Он настолько мал, что не займет много места в помещении. Но настенное крепление должно быть надежным – вес агрегата составляет 30 кг. Для его питания используется однофазная сеть с напряжение 220 Вольт. Управляющий блок включает в себя защитные автоматы и отличается предельной компактностью.

Котел поставляется на рынок в нескольких комплектациях. Они включают в себя дополнительные узлы – управляющие блоки, регулирующую арматуру, датчики потока и многое другое, что может понадобиться для монтажа системы отопления.

Котлы Миратрон

Индукционные котлы Миратрон созданы для работы в системах отопления в зданиях площадью до 360 кв. м – на рынок поставляются модели мощностью от 6 до 36 кВт. Они выполнены в виде прямоугольных вертикальных шкафов со встроенными системами управления. Оборудование отличается своей информативностью – оно показывает количество работающих в данных момент секций, замеряет напряжение питания, отображает текущую мощность и температуру теплоносителя в подающей и обратной трубах.

Благодаря наличию продвинутой автоматики, котлы позволяют немного сэкономить за счет точного температурного контроля. А многосекционное исполнение снижает нагрузку на электросеть. Требуемый температурный режим работы отопления устанавливается с помощью кнопок, располагающихся на панели управления индукционных котлов. Здесь же мы увидим кнопку «Турбо», запускающую режим быстрого прогрева.

Котлы Sav PROF

Если у вас созрела необходимость купить малогабаритный индукционный котел для организации отопления в здании небольшого размера, обязательно обратите свое внимание на котлы Sav серии PROF. Они выполнены в аккуратных металлических корпусах, включающих в себя все необходимое для систем отопления – это пусковая автоматика, термоманометры, ручные спускники воздуха, датчики протока, модули управления и циркуляционные насосы. Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан

Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан.

Мощность индукционных котлов Sav PROF составляет 2.5, 3.5, 5 или 7 кВт – на выбор потребителя. Соответственно, обогреваемая площадь достигает 70 кв. м. при использовании самого мощного образца. Все модели питаются от однофазной сети с напряжением 220 Вольт. Благодаря компактному исполнению и наличию некоторых элементов обвязки, оборудование отличается предельной легкостью в монтаже – сборка отопления не отнимет у вас много сил и времени.

Представленные индукционные котлы обладают важным преимуществом – в них имеются контактные группы для подключения внешних элементов управления отоплением. К ним подключаются внешние температурные датчики, дополнительные пульты (в том числе с управлением по телефону и через интернет), а также программаторы.

Сколько работает инвертор

Инвертор не имеет внутренних батарей, вместо этого использует внешние. Благодаря этому появляется возможность подобрать такой объем аккумуляторных батарей, который обеспечит необходимый срок независимой работы устройства бесперебойной электроэнергии.

Поговорим подробнее о времени независимого действия системы. Чтобы вычислить время заряда, нужно разделить объем аккумулятора на силу тока, которую он производит (в амперах).

Расчет напряжения АКБ = 12 В (в более сильных моделях имеют место 24 В и 48 В), назовем его UАКБ. Вольт*ампер на выходе являются силой, подключенной к инвертору нагрузки Pнагр.

Рекомендуем: Выбираем лучший утеплитель для стен в каркасном доме

В итоге имеем расчет Pнагр=UАКБ*IАКБ, а также IАКБ=Pнагр/UАКБ.

Если мы знаем объем аккумулятора САКБ, то можем узнать и сколько он будет автономно работать: tАВТ = CАКБ/(Pнагр/UАКБ) = CАКБ*UАКБ/Pнагр.

Итак, допустим, что у нас есть инвертор, к которому подключен аккумулятор на 55 Ампер*Часов с нагрузкой 300 Вт. Вычислим, сколько он проработает независимо.

• UАКБ = 12 В
• Pнагр = 300 Вт
• CАКБ = 55 Ампер*часов

Производим расчет: tАВТ = CАКБ*UАКБ/Pнагр = 55*12/300 = 2.2 часа.

И другой вопрос, какая нужна Аккумуляторная батарея, чтобы обеспечить определенную продолжительность работы: CАКБ = Pнагр*tАВТ/UАКБ.

Блок из двенадцати аккумуляторов

Например, рассчитаем, какой нам нужен аккумулятор на заданный инвертор, чтобы при нагрузке в 300 Вт обеспечить 2.2 часа независимого действия: CАКБ = 00*2.2/12 = 55 Ампер*часов.

Устройство котла

Устройство индукционного котла

Индукционный котел – это электрический нагреватель, способный вырабатывать тепло и обогревать помещение благодаря электромагнитной индукции. Для этого внутри прибора есть катушка и сердечник. При прохождении электрического тока появляется электромагнитное поле. В результате образуются токи, нагревающие сердечник, энергия от которых отдается теплоносителю. Его принцип действия схож с индукционным теплым полом.

Индукционный котел состоит из двух частей. В первой, где находятся сердечник и катушка индуктивности, происходит образование магнитного поля. Во второй части расположен теплообменник с теплоносителем, в роли которого выступает обычная вода или другая жидкость в зависимости от модели котла. Какое именно топливо нужно, можно посмотреть в документации к прибору.

В схеме отопления таких приборов всегда есть закрытый контур. В монтажную схему входит также емкость для избытка воды, который появляется от теплового расширения. Образовавшуюся жидкость затем сливают.

Принцип работы и устройство

Основной рабочий элемент электрического индукционного котла для отопления – индукционная катушка, состоящая из ферромагнитного сердечника и медной обмотки.

У промышленных котлов обмотка цилиндрическая, у бытовых – тороидальная. Благодаря тороидальной форме агрегат обладает компактностью и небольшим весом.

Сердечник изготавливается из ферромагнитного сплава, имеет двойную стенку толщиной от 1 см. Тороидальная обмотка – первичная, на ней при подаче электричества образуются вихревые токи.

Электрическая энергия преобразуется в магнитное поле, передается на вторичную обмотку, функцию которой выполняют стенки корпуса, и на теплоноситель. Наружный корпус котла изготавливается из окрашенного металла, сердечник с медной обмоткой помещен в тепло/электроизоляционный кожух.

Агрегат комплектуется инвертором (полупроводниковым преобразователем), автоматическими выключателями, электронным терморегулятором и стандартными элементами обвязки.

Термодатчик располагается в корпусе. Патрубок подачи теплоносителя приварен в нижней части корпуса теплообменника.

Котел работает на переменном токе с частотой 20 килогерц, необходимые параметры обеспечивает инвертор. Может работать также при постоянном токе и при низком сетевом напряжении.

Время нагрева сердечника до 75° – семь минут. Разогретый теплоноситель поднимается вверх за счет конвекции и поступает в отопительный контур. Увеличение скорости циркуляции обеспечивает насос.

Водонагреватели типа «ВИН»

Сердце агрегата – это катушка, состоящая из большого количества витков изолированного провода, и помещенная вертикально в цилиндрический корпус в виде сосуда. Внутрь катушки введен стержень из металла. Корпус сверху и снизу герметично закрыт приваренными крышками, наружу выведены клеммы для присоединения к электрической сети. Внутрь сосуда через нижний патрубок поступает холодный теплоноситель, которым заполняется все пространство внутри корпуса. Нагретая до необходимой температуры вода уходит в систему отопления через верхний патрубок.

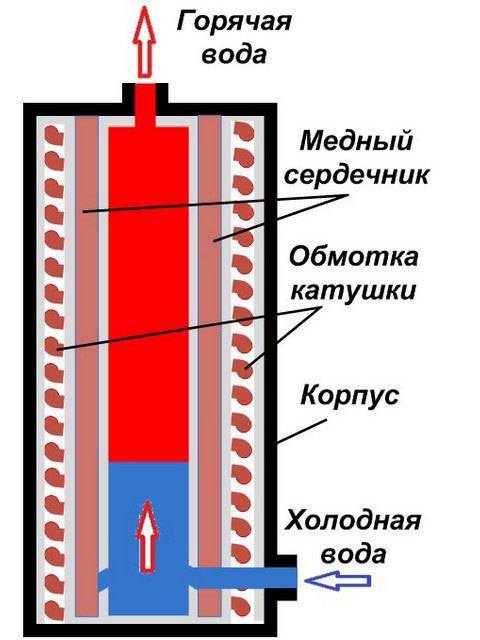

Схема нагрева теплоносителя

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как снабжать отопительную установку дополнительными устройствами регулировки напряжения нерационально. Гораздо проще использовать циклический подогрев и задействовать автоматику отключения / включения с датчиком температуры воды. Нужно только выставить необходимую температуру на дисплее выносного электронного блока и он будет производить нагрев теплоносителя до этой температуры, отключая водогрейный индукционный элемент при ее достижении. По истечении времени и остывании воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Поскольку обмотка теплогенератора предусматривает однофазное подключение с напряжением питания 220 В, отопительные агрегаты индукционного типа не производятся с большой мощностью. Причина – слишком большая сила тока в цепи (свыше 50 ампер), под нее потребуется прокладка кабелей большого сечения, что само по себе очень дорого. Чтобы нарастить мощность, достаточно заключить три водогрейных установки в каскад и применить трехфазное присоединение с напряжением питания 380 В. К каждому аппарату каскада подключить отдельную фазу, на фото показан подобный пример работы индукционного отопления.

Отопление индукционными котлами

Конструктивные особенности нагревателей типа «Сибтехномаш» Используя тот же эффект электромагнитной индукции, другое предприятие разрабатывает и производит водогрейные аппараты несколько иной конструкции, заслуживающей внимания. Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах «ВИН» теплоноситель проходит внутри катушки, то устройство индукционного котла «Сибтехномаш» предусматривает спиралевидный теплообменник, находящийся снаружи обмотки, как показано на рисунке.

Обмотка создает вокруг себя переменное электрическое поле, вихревые токи нагревают витки трубы теплообменника, в которых движется вода. Катушки со змеевиками собраны в каскад по 3 штуки и прикреплены к общей раме. Подключение каждой из них осуществляется к отдельной фазе, напряжение питания — 380 В. Конструкция «Сибтехномаш» имеет несколько преимуществ:

• индукционные нагреватели имеют раздельную разборную конструкцию;
• в зоне действия электрического поля находится увеличенная площадь греющей поверхности и большее количество воды за счет спиральной схемы, что повышает скорость нагрева;
• трубопроводы теплообменника доступны для промывки и обслуживания.

Пример подключения индукционного котла

Невзирая на отличия в конструкции теплогенератора, эффективность его работы составляет 98%, как и в нагревателях типа «ВИН», это значение КПД декларирует сам производитель. Долговечность агрегатов в том и другом случае определяется работоспособностью катушек, а точнее, сроком службы обмотки и электроизоляции, этот показатель заводы – изготовители устанавливают в пределах 30 лет.

Индукционные котлы

Наблюдаются интересные параллели между бытовой техникой на кухне и типами электрокотлов. Совсем недавно появились индукционные электрические плиты и почти одновременно появились индукционные котлы.

У обоих различных устройств одинаковый принцип работы,— для нагрева используется не электрический ток как таковой, а электромагнитная индукция, которая образуется в катушке при прохождении по ней тока.

Электромагнитная индукция, окружая другой проводник с ферромагнитными свойствами, вызывает его нагрев. В кухонной плите этим феромагнитным проводником является посуда, в котле отопления это трубопровод с циркулирующим теплоносителем.

Недостатки всё те же:

• Жесткая вода откладывает осадки;
• Требуется серьезная защита от утечки теплоносителя.

Обзор производителей и моделей индукционных котлов

Для вас мы подготовили обзор производителей индукционных отопительных котлов, а также некоторых его моделей.

ВИН

Имеет множество моделей и тем самым предоставляет огромный выбор для потребителя. Мощность котлов отопления «ВИН» составляет от 3 кВт, площадь обогрева — от 30 м², начальная цена — от 32 000 рублей.

Рассмотрим особенности моделей котлов данного производителя в таблице.

ВИН-3	30-40м2	220	32000
ВИН-5	50-60	220	33000
ВИН-7	70-90	220	37000
ВИН-7	70-90	380	46000
ВИН-10	100-120	380	50000
ВИН-15	150-170	380	46000
ВИН-20	200-230	380	60000

SAV

Характеристики котла отопления SAV – это лёгкость пользования и установки, экологичность, работа в автоматическом режиме, долговечность. Практически отсутствует возможность появления накипи, а деталей, которые движутся и подлежат износу, нет.

2,5	2100	220	32 950
3,5	2950	220	35 100
5	4235	220	37 000
5/2	4235	220	42 500
7/2	5970	220	45 000
7/3	5970	220/380	52 000
10	8750	220/380	55 000
15	12670	220/380	65 000

К недостаткам индукционного котла «САВ» можно отнести высокую стоимость. Цена моделей такого котла в пределах от 32 950 до 65 000 рублей. Еще два минуса – зависимость от электричества и затруднённый процесс регулировки мощности.

Гейзер

Существует множество моделей у данного производителя. Отличаются они высокой производительностью. Диапазон мощности от 4,5 до 250 кВт, а КПД достигает 98%.

Модели «Гейзер — 5» необходимо напряжение в сети 220 В, остальным основным моделям (10, 15, 20, 25, 50, 100, 250) — 380 В.

Уникальность этой модели в ее надёжности, как свидетельствуют отзывы. Эти котлы устойчивы и имеют второй класс по электробезопасности. Не требуют особенного техобслуживания, а за отсутствием продуктов горения, отсутствует и возможность получения вреда для здоровья. Котлы «Гейзер» отличаются малыми габаритами, вследствие чего агрегат можно устанавливать в небольшом пространстве. Работает модель довольно тихо, поэтому владельцам не придётся использовать материалы для звукоизоляции.

Как минус можно отметить сложную установку и подключение котла «Гейзер». Всем моделям индукционного котла отопления нужно 380/3ф. От сети могут работать только котлы с малой мощностью в 220/50.

Эдисон

Эта марка используется для отопления жилых помещений, а также зданий промышленных, административных и пр. Её модели различны (4,7; 13; 22; 50; 100; 250; 500). Такой индукционный котёл применяется в системах теплоснабжения замкнутых. Как правило, в качестве теплоносителя у него выступает вода. Нагреватель функционирует «на автомате», но по желанию можно изменять работу нагревателя либо по температуре теплоносителя, либо по температуре воздуха в здании.

Котёл Эдисон

Положительных характеристик котёл «Эдисон» имеет больше, чем негативных. К его достоинствам относят длительный срок службы, высокую электро- и пожаробезопасность, а также неизменяемый в процессе работы коэффициент полезного действия. К тому же, при покупке данного котла, вам не потребуется постоянно его контролировать и постоянно обслуживать.

Еще некоторые характеристики котла отопления «Эдисон»:

• частота тока 50 Гц;
• максимальная температура теплоносителя в градусах – 115;
• масса оборудования колеблется от 40 кг («Эдисон — 4,7») до 1500 кг («Эдисон — 500»).
• использование (с согласия изготовителя) различных теплоносителей, таких как масло, вода, антифриз.

Миратрон

Модельный ряд данных котлов имеет мощность в пределах от 6 до 30 кВт и также подходит для обогрева промышленных и жилых помещений (до 350 м2).

Котёл Миратрон

Вот ещё некоторые характеристики:

• коэффициент полезного действия котла отопления «Миратрон» 90%;
• отличная защита от накипи;
• правильное расходование энергии и экономия бюджета пользователя;
• подключение к любому виду электрической сети;
• работает очень тихо и не требует постоянного надзора;
•  работа только с закрытыми отопительными системами;
•  применение в управлении инверторного пускателя и, как следствие, высокая стоимость оборудования;
•  большие вес и габариты котла.

Стоимость котла отопления «Миратрон» разная. К примеру, модель «Miratron А006» мощностью в 6 кВт, обогреваемой площадью 70 м² и весом 50 кг имеет цену 45000 рублей. «Miratron А006» с мощностью 15 кВт, площадью обогрева помещения в 170 м² и весом 80 кг – 65000 рублей.

Сравнение популярных моделей

Сравним некоторые модели разных производителей индукционных котлов отопления с похожими характеристиками.

ВИН-5	4250	27 000	Россия	60 — 150
Эдисон-5	5000	35 000	Россия	100 — 120
ИНЭРА SAV	4500	30 000	Россия	50 — 80

Также на рынке представлена ТЭНовые и электродные электрические котлы.

Особенности установки индукционных обогревателей

Индукционные электрические системы отопления должны устанавливаться только с закрытым контуром с мембранным расширительным баком и циркуляционным насосом. Вынужденная циркуляция требуется в первую очередь из-за того, что интенсивный нагрев и малый объем сердечника не дают получить естественный воздухообмен, вода начинает кипеть сразу после создания условий для гравитационной циркуляции.

Если индукционный отопительный электрокотел применяется в качестве теплогенератора, тогда нужно применять в контуре пластиковые трубопроводы или отделить металлические трубы от котла установкой пластиковых фитингов. Котел нужно качественно заземлить. Требования по монтажу такие же, как и для всех электрических котлов: от расстояния пола или потолка – 80 см, от стены – 30 см. Установка блока безопасности с манометром, воздушным и предохранительным клапаном считается обязательным, как и для всех крытых отопительных систем. В коттеджах обычно применяется типовая система подсоединения.

Индукционный нагреватель

Монтаж индукционных систем отопления должен выполняться в соответствии с правилами, указанными в техническом паспорте. Устройство должно находиться в вертикальном состоянии, нижний патрубок ввода подсоединяется к обкатке, верхний – к подаче. Для этого должны применяться только металлические или металлопластиковые трубы. Если вы решаете самостоятельно монтировать котел, не забывайте про заземление. Рядом нужно установить группу безопасности ящик управления, на вводе – фильтры и механизм потока.

На момент покупки системы проверьте мощность работы, которая не должна снижаться на момент эксплуатации. Идеальным вариантом будет 60 Вт на 1 метр квадратный

Важно учесть размеры всех помещений. Если у вас слабая теплоизоляция, то необходимо использовать мощный котел отопления

Последние модели систем могут поддерживать маленькую температуру в не часто применяемых комнатах. Они экономичны благодаря минимальной инерции системы, надежности, стабильности, хорошей автоматике. Такое оборудование устанавливается в качестве дополнительного в коттеджах и для прогрева офисов и торговых площадок.

Некоторые особенности индукционных котлов

Мы уже говорили, что электрическое отопление отличается дороговизной. И потребителям нужно быть готовым к большим расходам на электроэнергию. Но если нельзя построить отопление на котле другого типа, то с этим придется мириться. Отметим еще один факт – с покупкой индукционного котла сэкономить на отоплении не получится. Все дело в том, что никакой экономичности в 20-30%, по сравнению с ТЭНовыми агрегатами, у них нет. Поэтому расходы будут такими же – очень высокими.

Кроме того, индукционные котлы не могут похвастаться показателем КПД в 100% – такого просто не может быть. Если какой-либо производитель заявляет обратное, то он бессовестно лжет. Причем некоторые откровенно врут и про вышеуказанную экономичность – не поддавайтесь на эти маркетинговые уловки.

Производители прибегают и ко многим другим уловкам. Например, они уверенно заявляют, что их оборудование не шумит. Развеиваем миф – ТЭНовые агрегаты тоже работают бесшумно. Что касается компактности, то это правда. Но и ТЭНовые модели не отличаются большими габаритами.

Принцип работы

Его простой пример – это катушка, которая намотана на трубу из диэлектрика. Внутрь нужно установить сердечник из стали. Электрическая катушка будет греть металлический стержень.

Останется только подключить к магистрали с теплоносителем, и такой «индукционный котёл» начнёт подавать тепло.

Устройство индукционного котла Hotmer

Индукционные котлы для отопления частного дома отлично подходят. Функционирует котёл за счёт использования катушки по принципу индукционной плиты. Индуктивная катушка образует магнитное поле.

По лабиринту металлических трубок без утечки двигается тепло от нагревателя к жидкому теплоносителю.

Сила тока влияет на перемену силы магнитного поля в устройстве. Так происходит обогрев дома.

После помещения внутрь катушки сердечника, появляются вихревые токи Фуко, которые влияют на электрический отпор металла. Происходит повышение температуры на поверхности системы трубок.

Своими руками?

Реально ли изготовить индукционный котел своими руками? Сделать, конечно, можно. Но для этого понадобятся детальная схема устройства и точные расчеты (например, скорости циркуляции жидкости в системе во избежание перегрева).

Плюс ко всему еще потребуется подключение своими руками автоматики, с которой всегда много хлопот. Так что все это сделать далеко не просто, хотя и возможно. Устройство является высокотехнологичным, а потому самостоятельно его разрабатывать несколько проблематично.

Индукционные котлы считаются отопительным оборудованием, которое можно отнести к новому поколению, поскольку это мощные, практичные и экономичные устройства. Используя электрическую энергию, им под силу обогреть и простой дачный домик, и большие помещения, где располагается производство. И при всех этих достоинствах не придется тратиться ни на трудоемкий монтаж, ни на их сложное обслуживание.

Обзор индукционных электрокотлов и монтаж своими руками

Устройство и особенности

Вопрос выбора котла для отопления дома зачастую решается доступностью источника нагрева. Электричество, конечно, не самое дешевое топливо, но зато довольно распространенное. Промышленность предлагает 3 вида:

1. ТЭНовые – элемент трубчатой формы разогревает теплоноситель в баке. Главный плюс: производительность до 99 %. В недостатках – малый срок службы основной детали и скорое появление накипи, из-за чего эффективность снижается.

2. Электродные – как ясно из названия, нагревателями выступают электроды. В результате реакции с магниево-кальциевыми солями, растворенными в воде, образуется ток, подогревающий жидкость. КПД – до 98 %, небольшие размеры, но термоноситель надо разбавлять электролитом.

3. Индукционные (вихревые) – теплогенератор, работающий по принципу индукции. Рассмотрим их подробнее.

Устройство электрокотла индукционного типа не отличается сложностью. Имеется система труб из стали, заключенных в медную обмотку – индукционный трансформатор понижающего вида. В процессе образуется электромагнитное поле, нагревающее сердечник с теплоносителем внутри. По утверждению компании вода достигает температуры +70 °С за 7 минут.

Внешний корпус выполнен из прочной стали с термостойким порошковым покрытием. В комплект также включаются инвертор (преобразователь из полупроводникового материала), термостат с внутренним датчиком, блок управления. Монтируется только в закрытых системах независимо от типа термоносителя (вода, тосол, антифриз, масло).

Технические характеристики индукционного котла для системы отопления (бытовая серия):

В интернете часто можно встретить рекомендации народных «Кулибиных» о том, как соорудить индукционный нагреватель своими руками из плитки. Подобные конструкции не выдерживают критики, недолговечны, зачастую опасны для здоровья окружающих, а КПД едва достигает 50 %. Промышленные модели более сложные, безопасные в эксплуатации, при производстве используются совершенно другие материалы.

Особенности конструкции

Котел индукционного типа использует вихревые токи Фуко для нагрева металлического корпуса и сердечника. Образуются они при прохождении тока через индукционную катушку, а вода нагревается при контакте с сердечником и корпусом. Таким образом, происходит двойной нагрев теплоносителя, что позволяет немного снизить расходы электроэнергии. В традиционных моделях с ТЭНами нагревательный элемент разогревается, когда ток проходит через проводник с высоким сопротивлением. Теплоноситель закипает на его поверхности, это приводит к образованию накипи и преждевременному выходу ТЭНа из строя. В индукционном котле нет такой большой разницы температуры между нагревательным элементом и теплоносителем, поэтому процесс нагрева идет без образования накипи.

Установка индукционного устройства

Система с индукционным котлом оснащается циркуляционным насосом, расширительным баком, запорно-регулируемой аппаратурой (шаровые краны и тому подобное). В частных домах, как правило, используется типовая схема подключения.

Монтаж индукционных котлов производится в соответствии с инструкцией или техническим паспортом. Прибор располагается строго вертикально, нижний патрубок ввода подключается к обратке, верхний – к подающему трубопроводу. Используются только металлические или металлопластиковые трубы.

Если вы решили установить индукционный электрический котел своими руками, не забудьте о заземлении. В непосредственной близости устанавливаются группа безопасности, шкаф управления, на вводе – фильтры, циркуляционный насос и датчик потока.

Обзор индукционных котлов

На российском рынке электрокотлы индукционного типа представлены ЗАО «НПК «ИНЭРА» (брэнд SAV), ООО «Альтернативная энергия» (брэнд ВИН), НПК «Миратрон» (бренд Miratron).

Отзывы об индукционных электронагревателях SAV встречаются в равной степени и положительные, и отрицательные:

«Котел SAV подогревает воду в системе отопления быстрее, чем ТЭНовый, но и остывает сразу – сказывается малая инерционность. Экономия достигается за счет регулировки производительности автоматикой: сначала греет на максимуме, а потом для поддержки температуры жидкости включается на половине мощности».

Сергей Болдовский, Александров.

«Котел САВ 5 по уверениям продавцов функционирует от розетки. На самом деле ему для работы свыше +60 °С нужна трехфазная силовая линия и УЗО. После сбоя или снижения напряжения в сети автоматика отключается, приходится запускать вручную. При обращении к изготовителю предложили заменить. С полученным котлом такая же проблема».

По отзывам вихревой индукционный нагреватель ВИН в определенной степени соответствует заявленным характеристикам.

«Поставил ВИН-7 2 года назад. Жалоб нет, функционирует нормально. Экономии как таковой не заметил, зато накипь не образуется. В общем, кроме цены, ничем не отличается от обычных котлов».

Александр Сокин, Ростов-на-Дону.

По мнению покупателей, бесшумность индукционных котлов – величина условная.

«Подключил к котлу Миратон 6 систему теплого пола. Нагрелся очень быстро, но гул стоит постоянный, неприятный. Контроллер сбоит, заданный уровень температуры не поддерживает».

Рекомендации по выбору

1. При подборе котла упор следует делать на правильный технический расчет теплопотерь дома. Это первый и главный параметр.

2. Второй критерий – количество фаз. Однофазные можно подключить непосредственно к розетке, трехфазные – только отдельная силовая линия. Заземление проводится в любом случае.

3. Следует также учитывать и то, как будет эксплуатироваться индукционный котел. Если он требуется для поддержания сниженной стабильной температуры, достаточно маломощного прибора на 2,5-6 кВт.

4. Некоторые производители предлагают отдельно приобрести в комплект программатор режимов, блок дистанционного управления GSM и другие. С их помощью оптимизируется работа котла, соответственно увеличивается стоимость.

Предлагаем посмотреть ознакомительный видео обзор индукционных электрокотлов:
